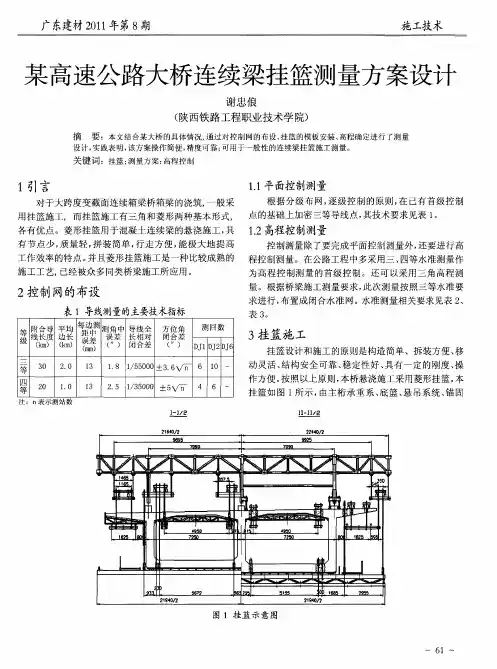

大桥挂篮施工测量监控方案

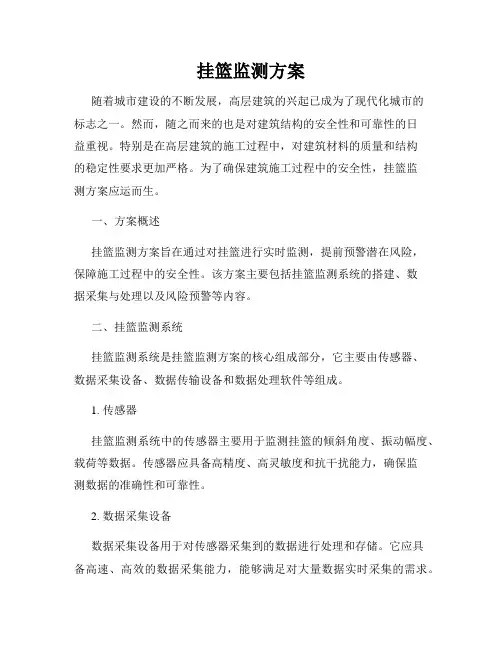

挂篮监测方案随着城市建设的不断发展，高层建筑的兴起已成为了现代化城市的标志之一。

然而，随之而来的也是对建筑结构的安全性和可靠性的日益重视。

特别是在高层建筑的施工过程中，对建筑材料的质量和结构的稳定性要求更加严格。

为了确保建筑施工过程中的安全性，挂篮监测方案应运而生。

一、方案概述挂篮监测方案旨在通过对挂篮进行实时监测，提前预警潜在风险，保障施工过程中的安全性。

该方案主要包括挂篮监测系统的搭建、数据采集与处理以及风险预警等内容。

二、挂篮监测系统挂篮监测系统是挂篮监测方案的核心组成部分，它主要由传感器、数据采集设备、数据传输设备和数据处理软件等组成。

1. 传感器挂篮监测系统中的传感器主要用于监测挂篮的倾斜角度、振动幅度、载荷等数据。

传感器应具备高精度、高灵敏度和抗干扰能力，确保监测数据的准确性和可靠性。

2. 数据采集设备数据采集设备用于对传感器采集到的数据进行处理和存储。

它应具备高速、高效的数据采集能力，能够满足对大量数据实时采集的需求。

3. 数据传输设备数据传输设备用于将采集到的数据传输到数据处理中心。

传输设备可以采用有线或无线方式，根据实际情况选择合适的传输方式。

4. 数据处理软件数据处理软件用于对采集到的数据进行处理和分析。

它应具备强大的数据处理能力，可以实现数据的可视化展示和实时监测功能。

同时，数据处理软件还应具备风险预警功能，能够及时发出警报并采取相应的措施。

三、数据采集与处理挂篮监测方案中的数据采集与处理环节十分关键。

通过对传感器采集到的数据进行实时监测和分析，可以及时发现挂篮存在的风险并采取相应的措施，确保施工现场的安全性。

1. 数据采集数据采集设备定期对传感器采集到的数据进行采集，并将采集到的数据上传至数据处理中心。

数据采集过程中应确保数据的准确性和完整性。

2. 数据处理数据处理中心对采集到的数据进行处理和分析。

通过建立合适的数据模型和算法，可以对挂篮的状态进行实时监测和评估。

同时，数据处理中心还应建立相应的风险预警机制，一旦发现异常情况，及时发出警报并通知相关人员采取应对措施。

大跨度桥梁悬臂法挂篮施工监测施工工法大跨度桥梁悬臂法挂篮施工监测施工工法一、前言大跨度桥梁是现代交通工程的重要组成部分，而悬臂法挂篮施工监测施工工法是大跨度桥梁施工中常用的一种工法。

本文将从工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例等方面进行详细介绍。

二、工法特点悬臂法挂篮施工监测施工工法的特点是可以实现无模板浇筑，加快施工速度，提高施工效率。

同时，该工法对桥梁的钢筋混凝土结构进行全程监测，可以及时发现结构变形和应力情况，保证施工质量和安全。

三、适应范围悬臂法挂篮施工监测施工工法适用于大跨度桥梁的施工，特别是在地势复杂、深谷悬崖陡峭的地区，可以充分利用该工法的优势，减少对地形的限制，提高施工的灵活性和可行性。

四、工艺原理悬臂法挂篮施工监测施工工法通过悬挂钢纤维混凝土挂篮进行悬臂施工，利用张拉杆件和支座实现施工平衡。

施工过程中，通过对挂篮的监测，能够实时获取结构的变形和应力情况，对施工过程进行有针对性的调整和控制。

五、施工工艺悬臂法挂篮施工监测施工工法包括以下几个施工阶段：1. 定位测量与钢梁安装：通过精确的定位测量，确定挂篮的位置，并安装钢梁作为支撑。

同时进行挂篮的悬挂和调平工作。

2. 悬挂混凝土挂篮：将钢纤维混凝土挂篮悬挂在钢梁上，并调整挂篮的水平度和垂直度，保证施工的精度。

3. 混凝土浇筑：按照混凝土浇筑工艺，将混凝土料浇筑至挂篮中，并采取适当的振捣措施，确保混凝土的密实性和均匀性。

4. 监测与调整：通过网格测定和红外线测量等手段，对挂篮进行监测，并根据监测结果对施工工艺进行调整，保证桥梁结构的稳定性和安全性。

5. 拆除挂篮与收尾工作：当混凝土强度达到要求后，拆除挂篮，并进行桥面铺装和必要的收尾工作。

六、劳动组织悬臂法挂篮施工监测施工工法需要合理的劳动组织，包括施工队伍的编组与作业安排、工人的技术培训与掌握、施工时间的合理安排等，以确保施工进度与质量的要求。

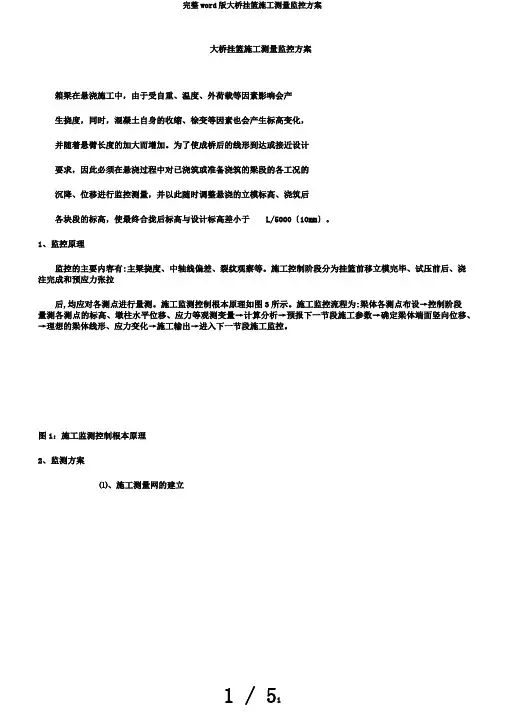

大桥挂篮施工测量监控方案箱梁在悬浇施工中，由于受自重、温度、外荷载等因素影响会产生挠度，同时，混凝土自身的收缩、徐变等因素也会产生标高变化，并随着悬臂长度的加大而增加。

为了使成桥后的线形到达或接近设计要求，因此必须在悬浇过程中对已浇筑或准备浇筑的梁段的各工况的沉降、位移进行监控测量，并以此随时调整悬浇的立模标高、浇筑后各块段的标高，使最终合拢后标高与设计标高差小于L/5000〔10mm〕。

1、监控原理监控的主要内容有:主梁挠度、中轴线偏差、裂纹观察等。

施工控制阶段分为挂篮前移立模完毕、试压前后、浇注完成和预应力张拉后,均应对各测点进行量测。

施工监测控制根本原理如图3所示。

施工监控流程为:梁体各测点布设→控制阶段量测各测点的标高、墩柱水平位移、应力等观测变量→计算分析→预报下一节段施工参数→确定梁体端面竖向位移、→理想的梁体线形、应力变化→施工输出→进入下一节段施工监控。

图1：施工监测控制根本原理2、监测方案⑴、施工测量网的建立根据现有的测量控制网导线点ST01、ST02、ST03、9IIB237组成大地四边形作为控制网，对主桥上部结构进行测量控制和复核，箱梁顶面布置施工控制点。

QIIB237 监控测量控制网ST01右幅5#墩右幅4#墩右幅3#墩右幅2#墩左幅3#墩左幅2#墩左幅5#墩左幅4#墩ST03 ST02图2：控制网示意图⑵、测点的布置①0号块高程测点布置在0号块上布置高程观测点用以控制顶板的设计标高,同时也作为以后各现浇节段高程观测的基准点。

每个0号块的顶板各布置9个观测点, 观测点位置如图3所示。

观测点用专门制作的钢筋或普通螺栓直接焊接在顶板钢筋上。

②各现浇节段的高程观测点布置每个节段各设 2个测点,对称布置在翼板与腹板外交点,离待浇块件前端15cm。

两座跨线桥的左、右幅桥梁均按上述要求进行结构位移监测。

通过控制网来精确测定局部控制点的平面位置和高程。

局部控制点用来控制各个梁段挠度观测点和后视点,局部控制点在施工完成一定数量梁段或重要环节时经过校准,以保证局部控制点能满足精度要求,同时观测承台控制点标高变化,监测根底沉降和墩柱压缩变形。

3.1 挂篮的监测挂篮的监测试验由施工单位完成。

3.1.1 挂篮静载试验（1）挂篮静载试验目的及流程为检查挂篮的安全性及稳定性，消除挂篮各构件之间非弹性变形，观测挂篮的弹性变形值，为后续的悬臂箱梁挂篮施工模板调整提供可靠数据依据；拼装完毕后，对挂篮进行等载预压以测定挂篮的实际承载能力和梁段荷载作用下的变形情况。

进行荷载试验时，加载应模拟最重的梁段荷载分布情况进行等效、逐级加载，测定各级荷载作用下挂篮产生的挠度和最大荷载作用下挂篮控制杆件的内力。

根据各级荷载作用下挂篮产生的挠度绘出挂篮的荷载—挠度曲线，为悬臂施工的线形控制提供可靠的依据。

具体试验工艺流程如图3-1所示。

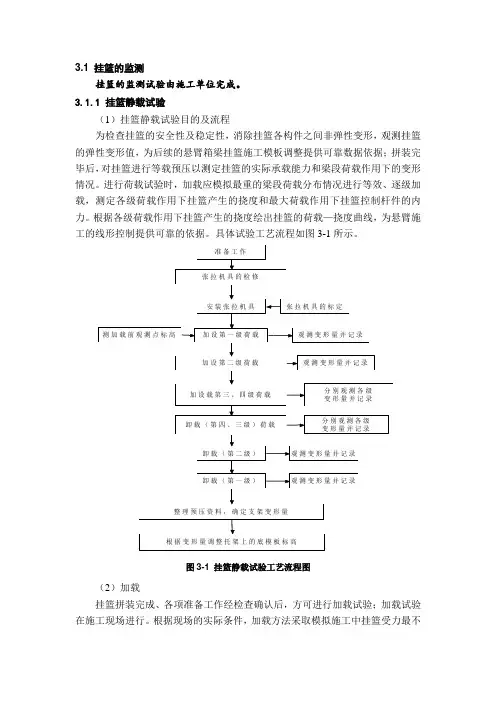

图3-1 挂篮静载试验工艺流程图（2）加载挂篮拼装完成、各项准备工作经检查确认后，方可进行加载试验；加载试验在施工现场进行。

根据现场的实际条件，加载方法采取模拟施工中挂篮受力最不利的梁段荷载堆积砂包进行等效、逐级加载。

加载过程按三级进行，预压荷载分三级；分级加载形式可参考50％→100%→120%，每级加载间隔12h，以备荷载稳定后观测。

加载过程中严格控制两只挂篮不平衡预压重量。

（3）卸载加载完毕后稳定12小时即可按相反方向分级卸载，卸载间隔时间为12小时，卸载用吊车卸载，严禁抛掷，以免发生安全事故。

（4）变形观测观测部位：底篮前底横梁的四根吊带处各设置一个观测点，即1-1、1-2、1-3 、1-4测点：上前横梁的四根吊带处各设置一个观测点，即2-1、2-2、2-3、2-4测点；每片主桁的前端销子处设置一个观测点，即3-1、3-2测点；每片主桁的前支腿处各设置一个观测点，即4-1、4-2测点；每片主桁的后锚处各设置一个观测点，即5-1、5-2测点。

具体布置见下图3-2、3-3。

观测内容：挂篮主桁的非弹性变形、竖向弹性变形及挠度曲线。

观测方法：观测数据用水准仪测定，每加载一级荷载观测一次观测点，并作好记录。

加载完毕后每隔2小时测量一次，待其稳定后保持24小时荷载，然后卸载。

挂篮施工测量方案一、引言挂篮施工是在建筑施工过程中常见的一种高空作业方式，为了确保施工的安全和精确度，测量工作成为不可或缺的一部分。

本文将介绍挂篮施工测量的方案和步骤。

二、测量器械准备在进行挂篮施工前，需要准备好以下测量器械：1. 测量仪器：激光测距仪、全站仪等；2. 测量杆：用于在挂篮上进行不同测量任务；3. 施工测量图纸：包括建筑平面布置图、挂篮平面图等。

三、测量步骤1. 建筑平面布置测量：在进行挂篮施工前，首先需要测量建筑平面布置，包括建筑主体的尺寸、位置等参数。

具体步骤如下：a) 使用全站仪进行建筑平面布置的水平控制测量，以确定建筑的水平基准点。

b) 使用激光测距仪和测量杆进行建筑尺寸的测量，包括建筑主体的长度、宽度等参数。

c) 根据测量结果，绘制建筑平面布置图，用于后续挂篮施工的定位和调整。

2. 挂篮平面布置测量：在挂篮施工过程中，需要精确测量挂篮的位置和高度，以确保其安全稳定。

具体步骤如下：a) 使用全站仪进行挂篮平面布置的水平控制测量，以确定挂篮的水平基准点。

b) 使用激光测距仪和测量杆进行挂篮位置的测量，包括挂篮距离建筑物的水平距离、挂篮距离地面的高度等参数。

c) 根据测量结果，绘制挂篮平面图，用于挂篮的准确定位和调整。

3. 其他测量任务：在挂篮施工过程中，可能还涉及到其他测量任务，如垂直度测量、挂篮倾斜度测量等。

具体测量步骤可根据实际情况进行设计，并记录测量数据和结果。

四、测量数据处理与分析在完成挂篮施工测量任务后，需要对测量数据进行处理和分析，以获得最终的测量结果。

具体步骤如下：1. 数据录入与整理：将测量仪器所获得的数据录入电脑，进行数据整理和分类。

2. 数据处理与分析：使用专业的测量软件或计算工具，对测量数据进行处理和分析，包括计算测量误差、确定测量结果的准确性等。

3. 生成报告与记录：根据测量数据的处理结果，生成测量报告和记录，包括测量任务的描述、测量结果的分析和评估等。

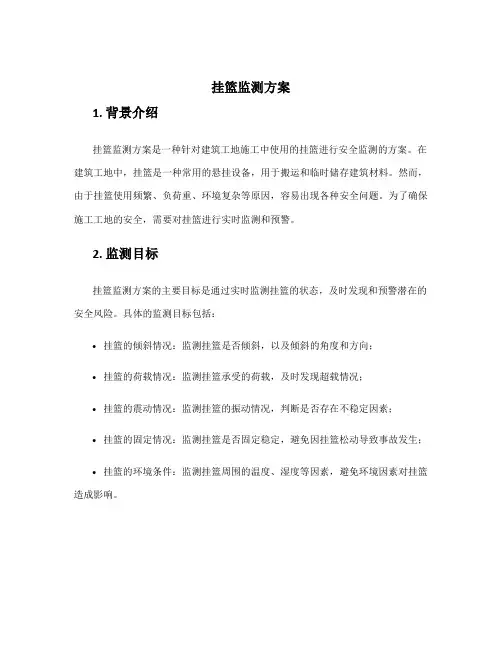

挂篮监测方案1. 背景介绍挂篮监测方案是一种针对建筑工地施工中使用的挂篮进行安全监测的方案。

在建筑工地中，挂篮是一种常用的悬挂设备，用于搬运和临时储存建筑材料。

然而，由于挂篮使用频繁、负荷重、环境复杂等原因，容易出现各种安全问题。

为了确保施工工地的安全，需要对挂篮进行实时监测和预警。

2. 监测目标挂篮监测方案的主要目标是通过实时监测挂篮的状态，及时发现和预警潜在的安全风险。

具体的监测目标包括：•挂篮的倾斜情况：监测挂篮是否倾斜，以及倾斜的角度和方向；•挂篮的荷载情况：监测挂篮承受的荷载，及时发现超载情况；•挂篮的震动情况：监测挂篮的振动情况，判断是否存在不稳定因素；•挂篮的固定情况：监测挂篮是否固定稳定，避免因挂篮松动导致事故发生；•挂篮的环境条件：监测挂篮周围的温度、湿度等因素，避免环境因素对挂篮造成影响。

3. 监测方案3.1 传感器部署为了实现对挂篮的实时监测，我们需要在挂篮上部署多个传感器。

具体的传感器包括：•倾斜传感器：用于监测挂篮的倾斜情况，可以通过测量挂篮与垂直方向的夹角来判断倾斜程度和方向；•荷载传感器：用于监测挂篮的负荷情况，可以通过测量挂篮所承受的重力来判断荷载情况；•震动传感器：用于监测挂篮的振动情况，可以通过测量挂篮的震动频率、幅度等参数来判断振动程度；•固定传感器：用于监测挂篮的固定情况，可以通过检测挂篮与固定点之间的距离来判断固定程度；•环境传感器：用于监测挂篮周围的环境条件，包括温度、湿度等因素，可以通过测量环境数据来判断环境因素是否对挂篮产生影响。

3.2 数据采集与处理传感器采集到的数据需要经过采集与处理系统进行处理，以便于后续的分析和判断。

数据采集与处理系统的主要功能包括：•数据采集：传感器采集到的数据需要由数据采集组件进行实时的收集和录入；•数据存储：采集到的数据需要存储在数据库中，以便后续的查询和分析；•数据处理：采集到的数据需要进行预处理、分析和计算，以便于生成监测报告和预警信息；•数据展示：处理后的数据可以通过可视化界面展示给用户，方便其对挂篮状态进行实时监测。

浅谈挂篮施工测量监控摘要：介绍挂篮施工的基本原理，并结合东莞大道延长线东莞水道特大桥的施工实际，提出相应的挂蓝施工测量放样的方法及桥梁在浇注过程中的监测，及时了解挂篮变形情况，保障了大桥施工的顺利进行。

关键词：挂篮施工; 东莞水道特大桥; 测量监控Abstract: this paper introduces the basic principle of the construction of the hanging basket, and combined with the dongguan avenue extension cord the dongguan waterway big bridge construction practice, put forward the corresponding hang construction survey of lofting blue method and Bridges in pouring process of monitoring, and know the deformation hanging basket, guarantee the smooth construction of the bridge.Keywords: hanging basket construction; The dongguan waterway big bridge; Measurement monitor引言东莞水道特大桥桥梁全长1117.58米，桥梁总面积为32900平米，桥梁起点桩号K2+350.47,终点桩号K3+468.05。

主桥桥梁采用三跨变截面悬臂浇注预应力混凝土连续刚构，其中东莞水道主桥跨径为：110+180+110=400米，律涌水道主桥跨径为45＋75＋45＝165米，引桥为现浇预应力混凝土连续梁，跨径为30～40米，半幅桥梁宽15.6米。

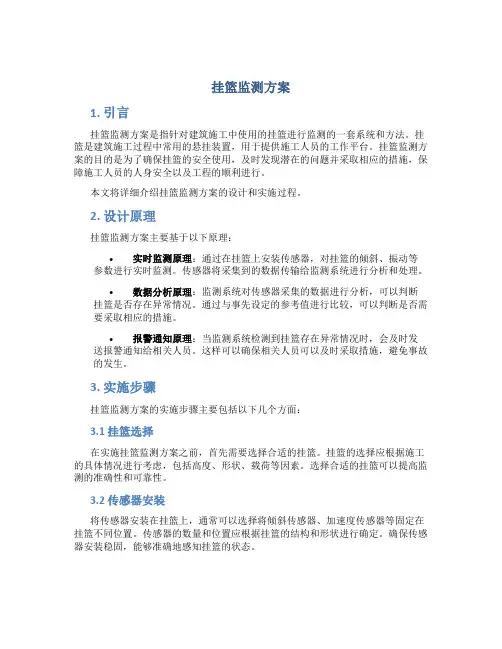

挂篮监测方案1. 引言挂篮监测方案是指针对建筑施工中使用的挂篮进行监测的一套系统和方法。

挂篮是建筑施工过程中常用的悬挂装置，用于提供施工人员的工作平台。

挂篮监测方案的目的是为了确保挂篮的安全使用，及时发现潜在的问题并采取相应的措施，保障施工人员的人身安全以及工程的顺利进行。

本文将详细介绍挂篮监测方案的设计和实施过程。

2. 设计原理挂篮监测方案主要基于以下原理：•实时监测原理：通过在挂篮上安装传感器，对挂篮的倾斜、振动等参数进行实时监测。

传感器将采集到的数据传输给监测系统进行分析和处理。

•数据分析原理：监测系统对传感器采集的数据进行分析，可以判断挂篮是否存在异常情况。

通过与事先设定的参考值进行比较，可以判断是否需要采取相应的措施。

•报警通知原理：当监测系统检测到挂篮存在异常情况时，会及时发送报警通知给相关人员。

这样可以确保相关人员可以及时采取措施，避免事故的发生。

3. 实施步骤挂篮监测方案的实施步骤主要包括以下几个方面：3.1 挂篮选择在实施挂篮监测方案之前，首先需要选择合适的挂篮。

挂篮的选择应根据施工的具体情况进行考虑，包括高度、形状、载荷等因素。

选择合适的挂篮可以提高监测的准确性和可靠性。

3.2 传感器安装将传感器安装在挂篮上，通常可以选择将倾斜传感器、加速度传感器等固定在挂篮不同位置。

传感器的数量和位置应根据挂篮的结构和形状进行确定。

确保传感器安装稳固，能够准确地感知挂篮的状态。

3.3 监测系统建设搭建监测系统是实施挂篮监测方案的重要一步。

监测系统需要具备实时监测、数据分析和报警通知等功能。

同时，监测系统也需要能够存储和管理大量的监测数据，以便后续的分析和查询。

3.4 数据分析和处理监测系统将传感器采集到的数据进行分析和处理，以判断挂篮是否出现异常情况。

数据分析可以采用一些常见的算法和方法，如滑动平均、高斯滤波等。

根据事先设定的参考值，可以判断是否需要采取相应的措施。

3.5 报警通知和处理当监测系统检测到挂篮存在异常情况时，会及时发送报警通知给相关人员。

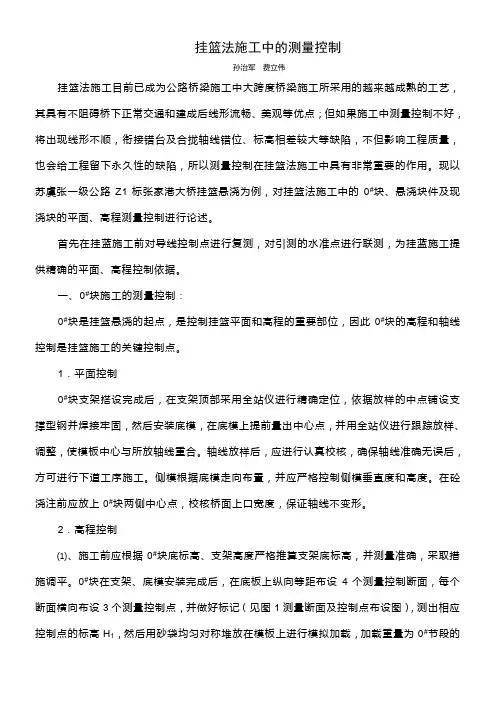

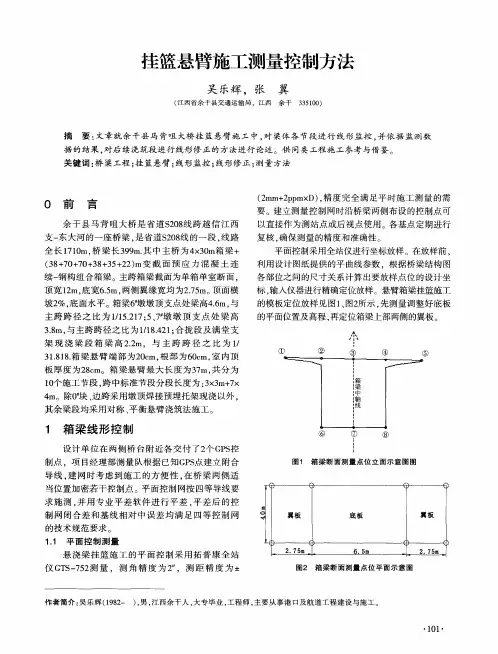

挂篮法施工中的测量控制孙治军费立伟挂篮法施工目前已成为公路桥梁施工中大跨度桥梁施工所采用的越来越成熟的工艺，其具有不阻碍桥下正常交通和建成后线形流畅、美观等优点；但如果施工中测量控制不好，将出现线形不顺，衔接错台及合拢轴线错位、标高相差较大等缺陷，不但影响工程质量，也会给工程留下永久性的缺陷，所以测量控制在挂篮法施工中具有非常重要的作用。

现以苏虞张一级公路Z1标张家港大桥挂篮悬浇为例，对挂篮法施工中的0#块、悬浇块件及现浇块的平面、高程测量控制进行论述。

首先在挂蓝施工前对导线控制点进行复测，对引测的水准点进行联测，为挂蓝施工提供精确的平面、高程控制依据。

一、0#块施工的测量控制：0#块是挂篮悬浇的起点，是控制挂篮平面和高程的重要部位，因此0#块的高程和轴线控制是挂篮施工的关键控制点。

1．平面控制0#块支架搭设完成后，在支架顶部采用全站仪进行精确定位，依据放样的中点铺设支撑型钢并焊接牢固，然后安装底模，在底模上提前量出中心点，并用全站仪进行跟踪放样、调整，使模板中心与所放轴线重合。

轴线放样后，应进行认真校核，确保轴线准确无误后，方可进行下道工序施工。

侧模根据底模走向布置，并应严格控制侧模垂直度和高度。

在砼浇注前应放上0#块两侧中心点，校核桥面上口宽度，保证轴线不变形。

2．高程控制⑴、施工前应根据0#块底标高、支架高度严格推算支架底标高，并测量准确，采取措施调平。

0#块在支架、底模安装完成后，在底板上纵向等距布设4个测量控制断面，每个断面横向布设3个测量控制点，并做好标记（见图1测量断面及控制点布设图），测出相应控制点的标高H1，然后用砂袋均匀对称堆放在模板上进行模拟加载，加载重量为0#节段的重量加侧模、内模重量，施工时一般取0#块重量的1.2倍。

加载应分级进行，一般按20%G （G 为预压加载重量）为一级，并在每级加载完成后，测量相应控制点高程，在全部荷载加设完成后，在刚开始的12小时内每隔1小时对布设的控制点进行观测一次，并认真做好观测记录，在以后随着沉降的逐步趋于稳定可以逐步延长观测时间；当经过连续24小时观测各控制点高程不再沉降，即视为预压稳定。

大桥挂篮施工测量监控方案箱梁在悬浇施工中，由于受自重、温度、外荷载等因素影响会产生挠度，同时，混凝土自身的收缩、徐变等因素也会产生标高变化，并随着悬臂长度的加大而增加。

为了使成桥后的线形达到或接近设计要求，因此必须在悬浇过程中对已浇筑或准备浇筑的梁段的各工况的沉降、位移进行监控测量，并以此随时调整悬浇的立模标高、浇筑后各块段的标高，使最终合拢后标高与设计标高差小于L/5000（10mm）。

1、监控原理监控的主要内容有:主梁挠度、中轴线偏差、裂纹观察等。

施工控制阶段分为挂篮前移立模完毕、试压前后、浇注完成和预应力张拉后,均应对各测点进行量测。

施工监测控制基本原理如图3所示。

施工监控流程为:梁体各测点布设→控制阶段量测各测点的标高、墩柱水平位移、应力等观测变量→计算分析→预报下一节段施工参数→确定梁体端面竖向位移、→理想的梁体线形、应力变化→施工输出→进入下一节段施工监控。

图1：施工监测控制基本原理2、监测方案⑴、施工测量网的建立根据现有的测量控制网导线点ST01、ST02、ST03、9IIB237组成大地四边形作为控制网，对主桥上部结构进行测量控制和复核，箱梁顶面布置施工控制点。

监控测量控制网ST01ST02ST03QIIB237右幅2#墩右幅3#墩右幅4#墩右幅5#墩左幅2#墩左幅3#墩左幅4#墩左幅5#墩图2：控制网示意图⑵、测点的布置①0号块高程测点布置在0号块上布置高程观测点用以控制顶板的设计标高,同时也作为以后各现浇节段高程观测的基准点。

每个0号块的顶板各布置9个观测点, 观测点位置如图3所示。

观测点用专门制作的钢筋或普通螺栓直接焊接在顶板钢筋上。

②各现浇节段的高程观测点布置每个节段各设2个测点,对称布置在翼板与腹板外交点,离待浇块件前端15cm 。

两座跨线桥的左、右幅桥梁均按上述要求进行结构位移监测。

通过控制网来精确测定局部控制点的平面位置和高程。

局部控制点用来控制各个梁段挠度观测点和后视点,局部控制点在施工完成一定数量梁段或重要环节时经过校准,以保证局部控制点能满足精度要求,同时观测承台控制点标高变化,监测基础沉降和墩柱压缩变形。

挂篮法施工中的测量控制挂篮法是一种使用在高层建筑施工中的悬挂式作业平台。

在挂篮法施工过程中，严格的测量控制和精细的施工调整是非常重要的，确保施工过程的安全和高效。

本文将介绍几个挂篮法施工中的测量控制方式和注意事项。

1. 悬挂索的测量和调整悬挂索是挂篮法的重要组成部分，它要承受挂篮和人员的重量，并确保其水平和稳定。

在施工开始前，需要进行精确的悬挂索长度和张力的测量。

如果悬挂索长度不够或者张力不足，挂篮就会倾斜或晃动，这将对施工造成严重影响。

需要注意的是，悬挂索的测量和调整必须由专业人员进行，他们需要使用专业的仪器进行测量和调整，确保悬挂索的精密度和安全性。

2. 垂直度的测量和调整挂篮法施工中，垂直度的测量和调整也非常关键。

如果挂篮的垂直度不够，就会出现施工误差和安全风险。

一般情况下，挂篮法施工中垂直度的测量和调整可以使用激光测距仪或水准仪进行。

测量时需要根据设计要求，确定测量基准点和测量范围，确保精度和准确度。

调整时，根据实际情况对调整角度进行把握，尽可能让挂篮保持垂直状态。

3. 悬挂点的测量和调整悬挂点是挂篮法的另一个重要组成部分，它的位置和高度的精度对挂篮法施工质量有着直接影响。

挂篮法施工前，需要对悬挂点进行测量和调整，确保其位置和高度的精准度。

测量时可以使用激光测距仪或者测钢绳高度仪等工具进行。

调整时需要对悬挂点的位置和高度进行微调，确保其满足设计要求和安全要求。

4. 环境因素的考虑挂篮法施工中，环境因素也会对测量控制造成一定的影响。

例如，施工现场的气象条件会影响悬挂索的长度和张力，施工现场的地形和地貌会影响悬挂点的位置和高度。

在进行测量和调整前，需要对施工环境进行充分的考虑和分析，采取相应的措施进行调整和改善，确保测量控制的精准度和科学性。

挂篮法施工中的测量控制是一个非常关键的过程，它涉及到施工的安全和质量。

在施工中，需要严格按照设计要求进行测量和调整，确保挂篮法施工的安全和高效。

挂篮施工中的测量控制1.工程概况某高架桥全长1645.5公里，其中主桥长200m，跨径组合为55m+90m+55m三跨设计。

箱梁结构为预应力混凝土变截面连续箱梁。

箱梁顶板宽17米，底板宽8.5米，翼缘板悬臂长3.75米；箱梁根部梁高5.3m，跨中梁高2.3m，梁高变化采用二次抛物线变化。

施工程序为单幅连续箱梁在两个主墩（42号、43号）上分别独立采用挂篮对称悬臂逐段浇注施工。

箱梁墩顶0、1号块件采用墩旁设支架立模浇筑施工，2号块至13号采用挂篮对称平衡浇筑施工。

悬臂分段长度如下表：(单位m)表17 8 9 10 112.1制定测量计划在挂篮施工之前制定周密计划。

具体如下：○1成立悬浇施工测量小组○2使用高精度测量设备；○3建立高精度控制网；○4影响测量精度因素分析；○5控制测量措施；○6质量创优目标。

2.2 控制网的布设控制网的建立以原有的大桥施工控制网为基础，分别在42号、43号左右幅0#块箱梁中心位置加密4个控制点，联测原有ZQ1 ZQ2 ZQ6 ZQ7控制网起算点，构成箱梁施工控制网，平面和高程点兼用。

如图1所示:2.3 细部控制 2.3.1 线型当箱梁当前悬浇段的挂篮初步就位后，根据箱梁施工控制网，在0号块工作基点上架设全站仪，依次放样箱梁节点立模具体位置，确定箱梁里程桩号，底板就位后如偏移过大可调整挂篮角度进行调整，直至调整误差在5mm 之内，这样既加快了立模速度，也保证了侧模竖直度满足要求。

2.3.2标高以0号块水准网点作工作基点，用水准仪控制。

以调整挂篮前吊杆等方法，使底模标高、顶模标高满足要求为止。

挂篮模板调整标高为：设计标高+挂篮变形值+设计预拱度+模板变形值 即： H1=H0+fi+flm+fm+fxH1---待浇段底板前端点挂篮底板标高； H0---该点设计立模标高；fi---本施工节段以后各段对该点挠度的影响值； flm--本施工节段纵向预应力束张拉后对该点的影响值；fx---混凝土收缩、徐变、温度、结构体系转换、二期恒载和活载等影响产生的挠度计算值。

枣潜高速公路汉江特大桥，全长起讫里程为~。

本桥主要为跨汉江和汉江围堤而设，两岸约。

桥跨组合为+）+其中第四联和第九联为预，其余联为预应力砼12联。

第九联（31#-37#墩）横跨汉江，桥梁纵坡正交布置，为该桥的主桥，为保证正常与36#主墩之间（120m）设置为主航。

所有水中墩（32-36#）设置钢栈桥及栈桥钢栈桥顺接两岸主线便道。

主桥下部结构个主墩悬臂梁0#块中心位置埋设钢板进行加密。

由于施工期施工顺序的不同，加密控制点的观测时间也不同，在所有0#块施工完成后进行整网观测并联测首级控制点。

在主梁两0#号块中心位置设置临时水准点，两临时水准点的高程应采用全站仪三角高程测量的方法或水准测量的方法，精度达到四等水准测量的要求。

观测图如图3。

3施工测量图1(70+4×120+70)m主桥纵断面示意图图24×120平面布置图5#-8#为4m长，9#-13#为4.5m长，边跨、次边跨合拢段长2.0m，中跨合拢段长2.0m，边跨现浇段长8.68m。

②在0#块施工完毕后进行1#块施工，1#块大小桩号需同步施工。

挂篮移动前，需放出0#块梁体中轴线及挂篮移动轨道的轴线，防止因轨道位置偏移影响后续施工。

在挂篮移动至设计桩号时需测量人员及时放出挂篮顶模中轴线并与0#块梁体中轴线进行联测，使0#块和1#块轴线重合。

底模平台需由1#块中轴线通过吊垂线的方法来进行定位，采用分中法用钢卷尺定位翼板位置。

挂篮中桩号时对挂篮底模平台进行高程测量，进行四等水准观测，精确测出底模平台高程指导施工人员进行调整，使其符合设计要求日期范围内使用。

使用期间如有问题需及时进行校核，保数据的真实可靠。

技术不断革新，对测量人员自身技术的要求越来越低，理论知识的要求越来越高，的紧密结合发挥出更大优势。

结合的同时，图3控制网布设示意图图4预压流程图图5挂篮定位测量放样示意图图6悬臂梁高程测量点布置图。

连续刚构桥挂篮悬臂浇筑施工要点监测控制发布时间：2021-06-08T16:03:43.473Z 来源：《基层建设》2021年第5期作者：闫贝贝[导读] 摘要：桥梁工程施工技术不断发展，连续刚构桥挂篮悬臂浇筑施工技术更是得到了广泛的应用。

中交二公局第二工程有限公司陕西西安 710119摘要：桥梁工程施工技术不断发展，连续刚构桥挂篮悬臂浇筑施工技术更是得到了广泛的应用。

刚构桥挂篮施工过程存在自身的缺点与不足，成桥线性、标高控制、安全质量问题更会直接影响生命财产安全，还会造成严重的经济损失。

本文以贵阳至黄平高速公路项目石头寨特大桥施工为例，阐述刚构桥挂篮悬臂浇筑施工过程要点的监测控制，更好的保证了挂篮施工过程的成桥线性、标高控制及安全质量，完成了全桥的成功合拢。

关键词：刚构桥；挂篮施工；监控要点1.工程概况贵阳至黄平高速公路石头寨特大桥起点桩号为K38+930.00，终点桩号为K40+070.00，桥梁全长为1149m。

主桥分为1#、2#刚构桥，上部均采用（65+120+65）m预应力混凝土连续刚构，主桥下部结构采用双肢薄壁空心墩。

主桥结构形式为主跨120m变截面预应力混凝土连续刚构，边中跨比0.542，根部梁高7.5m，跨中及端部梁高3m，箱梁高度按1.8次抛物线变化。

横断面为单箱单室直腹板箱梁，箱梁顶板宽度为16.5m，底板宽度为8.0m，翼缘悬臂长度4.25m。

箱梁顶板设单向横坡，底板横桥向为水平。

主桥上部结构采用对称悬臂浇筑法施工，主梁每个单“T”划分为16个梁段，其中0号、1号、1’号梁段共长14.0m，在墩顶托架现浇施工；2号块至7号块长3m，8号块至11号块长3.5m，12号块至16号块长4.0m，边跨支架现浇段长3.84m，边跨合拢段长2m，中跨合拢段长2m。

箱梁施工采用挂篮悬臂现浇，悬浇梁段最大重量为186吨。

2.施工平面及高程监测控制为了保证石头寨特大桥主桥预应力混凝土连续刚构，采用悬臂浇筑施工方法和桥墩采用挂架施工方法的质量和安全，控制各施工阶段的桥墩、主梁中线位置和标高，监测施工过程中各块箱梁的挠度变化情况，为箱梁标高调整提供依据，保证悬臂浇筑施工的悬臂合拢平面和高程差控制在设计要求的范围之内。

高速悬臂法挂篮施工施工监控方案1 工程概况 (1)1.1 桥梁概况 (1)1.2 工期安排 (2)1.3 本桥相关设计标准 (3)1.4 主梁挂篮悬浇施工程序 (4)2 施工监控的依据和目的 (4)2.1 施工监控的依据 (4)2.2 施工监测的目的 (5)3 施工监测的总体思路 (5)3.1 系统性原则 (5)3.2 与桥梁结构设计相结合原则 (7)3.3 与桥梁施工相结合的原则 (7)3.4 适应施工监控现场变化的原则 (7)3.5 经济合理原则 (7)3.6 监控中的关键技术问题 (7)4 施工监测的内容和方法 (9)4.1 桥墩沉降监测 (9)4.2 主梁线形监测 (10)4.3 主梁应力监测 (12)4.4 温度测量 (13)4.5 施工监测工况及内容 (14)4.6 施工过程中监测元器件及附件的具体保护措施 (17)5 施工控制的内容和方法 (17)5.1 预告主梁下阶段立模标高 (17)5.2 施工监控预警系统 (18)5.3 施工过程中的技术咨询 (18)6 施工监控精度、原则与总体要求 (18)6.1 控制精度和原则 (18)6.2 实施中的总体要求 (19)7 施工监测组织机构及工作程序 (19)7.1 施工监控专家顾问组 (19)7.2 各单位分工 (19)7.3 施工监控工作程序 (21)8 施工监控提交成果 (22)8.1 提交成果形式 (22)8.2 文件传递路线 (22)9 拟投入的人员及仪器设备 (22)9.1 拟投入的监控人员 (22)9.2 拟投入的仪器设备 (24)10 施工监控质量安全保证措施 (24)10.1 人员、设备、软件保障 (24)10.2 健全数据采集制度 (25)10.3 健全数据分析制度 (25)10.4 健全信息反馈制度 (25)10.5 健全安全生产制度 (26)11 施工监控安全应急预案 (26)12部分报告及记录表格式 (27)施工监控方案1 工程概况1.1桥梁概况图1.1 连续梁平立面位置图上部结构34.9+60+34.9m为悬浇预应力砼连续箱梁，主跨60m。

恒太河拱桥挂蓝自动化监测方案一、挂篮总体构造说明挂篮由主桁系统、底篮系统、行走及锚固系统、模板及调整系统和附属结构（操作平台、爬梯、栏杆）组成。

底篮由前下横梁、后下横梁、纵梁、底模组成。

横梁采用双拼H600型钢。

纵梁与前、后下梁点焊固定。

滑梁吊杆均采用φ32精轧螺纹钢，底篮吊杆前端，底篮后端箱室外吊杆采用120mm*40mm钢板吊带，行走托梁前端采用φ32精轧螺纹钢，模板调整采用千斤顶调整。

不设置后上横梁。

悬臂浇筑施工时，前端荷载由吊杆传递到前上横梁，后端荷载由吊杆作用在前一块段已浇混凝土上。

外侧每侧设置两根外滑梁。

（图一：挂篮平面布置图）二、监测内容（图二：挂篮侧面布置图）（图三：挂篮前断面布置图）由图二挂篮侧面布置图可以看出挂篮分为两排，图三挂篮前断面布置图可以看出有5个挂篮，共计10个挂篮1、应力监测每个挂篮布置一个点位，前后左右各安装一个应变计，共计10个应力监测点2、位移监测每个挂篮布置一个点位，安装二维面阵激光位移计面板，共计10个位移监测点三、监测项目及数量（图四：监测点布点图）四、监测项目对应的自动化监测设备五、自动化设备简介、技术指标及其设备清单1.二维面阵激光位移计（1）设备简介二维面阵激光位移计利用激光发射点和光斑位置采集仪之间的相对位移，主要测量建筑物或监测点的横向位移与竖向沉降等参数；广泛应用于基坑周边沉降与水平位移、桥梁挠度监测、边坡沉降与水平位移监测、隧道拱顶挠度监测以及其他建筑物沉降与水平位移的自动化监测；内置锂电池可配备太阳能充电板实现长期的监测（2）设备原理利用激光光束传递监测点与基准点的沉降和位移变化：结合机械传动技术与自平衡校正功能来实现高精度监测：（3）技术参数型号: 竖向位移精度0.5mm（4）现场安装实施（5）成功案例2.智能无线数据采集终端（1）设备简介智能无线数据采集终端主要应用于监测过程中传感器自动采集与无线传输；可采集模拟信号、电压信号、电流信号、振弦信号、以及串口信号等，采用zigbee 或4G传输方式将数据传输到云平台；（2）技术参数（3）产品特点※四通道振弦信号采集及一通道数字信号；※内置锂电池，配合太阳能可实现长期监测；※终端无物理按键，无接触磁铁开机；减少故障率；※采用自动定时开机模式；可实现定时定频开机；※采用单点数据传输；内置移动物联卡无线传输；（4）现场安装实施（5）传感器接线说明图（6）成功案例3.智能弦式应变计寸4.数据平台账户（1）平台简介工程自动化监测云平台软件通过综合利用不同的传输方式，将多种现场监测仪器、检测设备、无线传感器通过物联网技术联通起来，采用主动或被动触发的方式，实现监测数据的自动采集和实时传输，保证数据的真实性、完整性和实时性。

3.1 挂篮的监测挂篮的监测试验由施工单位完成。

3.1.1 挂篮静载试验（1）挂篮静载试验目的及流程为检查挂篮的安全性及稳定性，消除挂篮各构件之间非弹性变形，观测挂篮的弹性变形值，为后续的悬臂箱梁挂篮施工模板调整提供可靠数据依据；拼装完毕后，对挂篮进行等载预压以测定挂篮的实际承载能力和梁段荷载作用下的变形情况。

进行荷载试验时，加载应模拟最重的梁段荷载分布情况进行等效、逐级加载，测定各级荷载作用下挂篮产生的挠度和最大荷载作用下挂篮控制杆件的内力。

根据各级荷载作用下挂篮产生的挠度绘出挂篮的荷载—挠度曲线，为悬臂施工的线形控制提供可靠的依据。

具体试验工艺流程如图3-1所示。

图3-1 挂篮静载试验工艺流程图（2）加载挂篮拼装完成、各项准备工作经检查确认后，方可进行加载试验；加载试验在施工现场进行。

根据现场的实际条件，加载方法采取模拟施工中挂篮受力最不利的梁段荷载堆积砂包进行等效、逐级加载。

加载过程按三级进行，预压荷载分三级；分级加载形式可参考50％→100%→120%，每级加载间隔12h，以备荷载稳定后观测。

加载过程中严格控制两只挂篮不平衡预压重量。

（3）卸载加载完毕后稳定12小时即可按相反方向分级卸载，卸载间隔时间为12小时，卸载用吊车卸载，严禁抛掷，以免发生安全事故。

（4）变形观测观测部位：底篮前底横梁的四根吊带处各设置一个观测点，即1-1、1-2、1-3 、1-4测点：上前横梁的四根吊带处各设置一个观测点，即2-1、2-2、2-3、2-4测点；每片主桁的前端销子处设置一个观测点，即3-1、3-2测点；每片主桁的前支腿处各设置一个观测点，即4-1、4-2测点；每片主桁的后锚处各设置一个观测点，即5-1、5-2测点。

具体布置见下图3-2、3-3。

观测内容：挂篮主桁的非弹性变形、竖向弹性变形及挠度曲线。

观测方法：观测数据用水准仪测定，每加载一级荷载观测一次观测点，并作好记录。

加载完毕后每隔2小时测量一次，待其稳定后保持24小时荷载，然后卸载。
