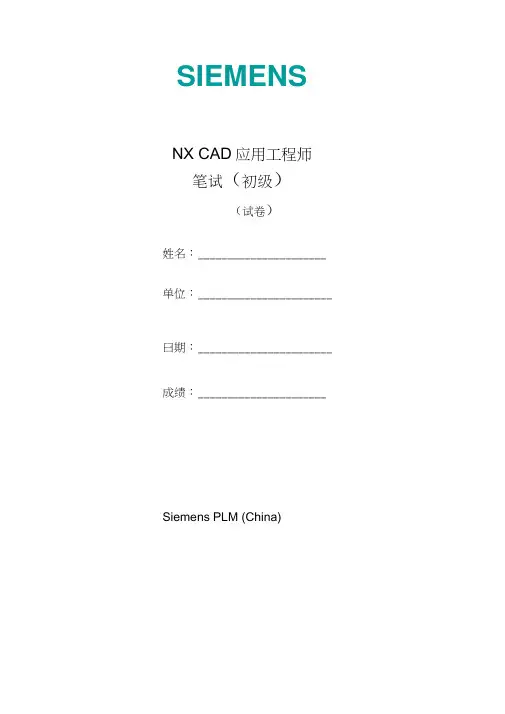

NX CAD 应用工程师
笔试(初级)
(试卷)
姓名: ____________________
单位: _____________________
曰期: _____________________
成绩: ____________________
Siemens PLM (China)
NX CAD 笔试
一. 单选题:
(每题: 2 分总计: 10*2=20 分)
1.使直线水平或竖直的默认捕捉角是多大？
A. 3度
B. 5度
C. 10度
D. 7度
Answer: A
2. 如果想转到所选择的面与视图区相平行的视图，应使用哪个按键？
A.F7
B.F8
C. Home
D.End
Answer: B
3.在两个部件之间添加配合约束的时候，哪一个部件会从先前的位置移动到满足装配关系
的位置？
A. 第一个被选择的部件
B. 第二个被选择的部件
C. 都不移动
D. 都移动
Answer: A
4.下列哪个命令可以在部件导航器中选择一个特征，并使其后所有的特征变为不激活状
态？
A. 设为当前特征
B. 抑制保留的
C. 隐藏保留的
D. 不激活特征
Answer: A
5. 创建平分的基准面需要选择多少个面？
A. 不需要
B. 1
C. 2
D.0
Answer:C
6. 当单击参数输入按钮时，你能选择以下的选项除了__________
A. 测量
B. 公式
C. 表达式
D. 参考
Answer: C
7.某个面上有一条样条线，现需要将该样条线在面轮廓内按距离偏置，应该使用如下
哪个命令？
A.面内偏置
B.面偏置
C.偏置->曲线沿面
D.编辑->变形->面样条线
Answer: A
8. 如果你在草图中添加约束时发现某些对象变成了红色，这说明什么？
A. 草图出现过约束
B. 草图中有约束冲突
C. 草图已完全约束
D. 草图尚未完全约束
Answer: A
9.如果你的修改过程需要移动零件到不同的目录下，为了让NX在打开装配体的时候知道
在哪里这些找到零件，你需要在加载选项中定义__________。
A. 使用部分加载
B. 部件
C. 用户目录
D. 搜索目录
Answer: D
10. 下列哪种类型不是创建基准面的类型？
A. 点和方向
B. 三点
C. 在曲线上
D. 在点线或面上与面相切
E. 曲线和点
Answer: B
二. 多选题:
(每题: 2 分总分: 10*2=20分)
注: “错选” 不得分; “少选”按比例得分.
1. 只有应用到被创建的特征上的尺寸类型能够在定位对话框上显示.下图可能在创建哪些
特征时显示?
A. 草图
B. 腔体
C. 凸垫
D. 孔
Answer: BC
2. 哪些潜在元素需要用来创建常规腔体(General Pocket)？
A. 放置平面
B. 放置面轮廓线
C. 底部面
D. 底面轮廓曲线
E. 顶部面
F. 顶面轮廓曲线
Answer: ABCD
3. 草图中几何约束的显示或隐藏方法一般有：
A. 工具->约束->显示所有约束，显示所有约束
B. 工具->约束->不显示约束，隐藏所有约束
C. 开启“显示所有约束”和“不显示所有约束”，只显示重要约束
D. 工具->约束->显示/移除约束，临时显示指定的几何约束
Answer: ABD
4.下列哪些不能用于表达式名称(变量名)?
A. 破折号"-"
B. 地址符号"&"
C. 感叹号"!"
D. 星号
E. 下划线
F. 字母数字字符
Answer: ABCD
5. 在创建草图时，可以通过下列哪些方法定义草图平面和草图方位？
A. 在平面上
B. 在轨迹上
C. 在片体上
D. 沿直线
Answer: AB
6. 扫掠特征包括:
A. 拉伸体
B. 旋转体
C. 管道
D. 沿引导线扫掠
E. 通过曲面组
Answer: ABCD
7. 不是所有的特征都能用引用特征命令来阵列,我们不能创建下列哪些对象的引用：
A. 凸台
B. 偏置面
C. 裁剪体
D. 倒圆
E. 基准面
F. 布尔操作
Answer: BCDEF
8. 以下哪个（些）情况下，将会自动生成系统表达式？
A. 生成一个特征
B. 对草图标记尺寸
C. 约束装配
D. 在制图中创建尺寸
Answer: ABC
9. 下列哪些方法可以用来重新排序时间戳记：
A. 选择编辑->特征->重排
B. 在部件导航器中,拖放特征节点
C. 在部件导航器中的特征节点上,使用捷径菜单
Answer: ABC
10. 草图约束有哪几种类型?
A. 几何约束(Geometric)
B. 相关约束(Relational)
C. 参数约束(Parametric)
D. 尺寸约束(Dimensions)
E. 位置约束（Position）
