常用纺织品纤维成分定性鉴别方法(精)

纺织品纤维成分定性分析目的：认识纤维定性的常用方法，了解常用方法的操作。

了解常见纤维的相关特征。

样品的准备。

定性分析方法1、燃烧鉴别法。

2、显微镜法。

3、溶解法。

4、其他。

1、燃烧鉴别法燃烧鉴别法是依据各种纺织纤维燃烧现象及特征的不同而进行的，各种纤维靠近火焰、接触火焰、离开火焰时所产生的各种不同现象以及燃烧气味、灰烬特征等来分辨纤维类别。

燃烧鉴别法针对单一纤维成分时候特别有效，但是在多种纤维混纺时候，这种鉴别方法仅供参考用，也不适用于经过阻燃处理的纤维。

各种纤维的燃烧特性2、纤维纵横截面形态特征显微镜观察法是依据各种纺织纤维的纵向和横截面形态特征来识别纤维的种类的一种方法。

显微镜观察方法特别适用于鉴别天然纤维，但用于观察化学纤维时必须谨慎，因为人造纤维在生产过程中经常存在纤维的改性，而这些改性会引起纤维纵向或横向截面的外观发生改变。

常见纤维的横截面及纵横向形态特征：棉：偏平带状，有天然转曲亚麻：长带状，无转曲，有横节，竖纹羊毛：细长柱状，有自然卷曲，表面有鳞片粘纤：表面光滑，有清晰条纹桑蚕丝：有光泽平直光滑棉纤维纵、横截面棉羊毛纵、横截面3、化学分析法（溶解法）利用各种纤维在不同化学试剂中溶解性能的不同来鉴别纤维。

这种方法操作较简单，试剂准备容易，准确性较高，且不受混纺、染色等影响，在纤维鉴别，混纺比例的测定与织物分析中被广泛应用。

溶解法比其他方法准确可靠，常在用其他方法初步鉴别后，再用此法加以证实。

部分纤维在不同试剂的溶解特性加入硝酸后显微镜下观察纤维变化纤维定性分析方法：4、其他鉴别方法着色法不同纤维遇到着色剂会呈不同颜色熔点法根据不同的合成纤维不同的熔点鉴别纤维的类别密度梯度法适用于除中空纤维外各类纺织纤维的鉴别红外光谱法将未知纤维与已知纤维的标准红外光谱进行比较来区别纤维的类别双折射率法根据不同纤维的折射率不同来鉴别纤维样品准备←样品一定要完整，不得有残缺损坏。

←多数情况下未知纤维的定性鉴别可以不需预处理。

1、手感目测法：此法适用于呈散纤维状态的纺织原料。

.....1、手感目测法：此法适用于呈散纤维状态的纺织原料(1)棉纤维比苎麻纤维和其它麻类的工艺纤维、毛纤维均短而细，常附有各种杂质和疵点。

(2)、麻纤维手感较粗硬。

(3)、羊毛纤维卷曲而富有弹性。

(4)、蚕丝是长丝，长而纤细，具有特殊光泽。

(5)、化学纤维中只有粘胶纤维的干、湿状态强力差异大(6)、氨纶丝具有非常大的弹性，在室温下它的长度能拉伸至五倍以上。

2、显微镜观察法：是根据纤维的纵面、截面形态特征来识别纤维。

(1)、棉纤维：横截面形态：腰圆形，有中腰；纵面形态：扁平带状，有天然转曲。

(2)、麻（苎麻、亚麻、黄麻）纤维：横截面形态：腰圆形或多角形，有中腔；纵面形态：有横节，竖纹。

(3)、羊毛纤维：横截面形态：圆形或近似圆形，有些有毛髓；纵面形态：表面有鳞片。

(4)、兔毛纤维：横截面形态：哑铃型，有毛髓；纵面形态：表面有鳞片。

(5)、桑蚕丝纤维：横截面形态：不规则三角形；纵面形态：光滑平直，纵向有条纹。

(6)、普通粘纤：横截面形态：锯齿形，皮芯结构；纵面形态：纵向有沟槽。

(7)、富强纤维：横截面形态：较少齿形，或圆形，椭圆形；纵面形态：表面平滑。

(8)、醋酯纤维：横截面形态：三叶形或不规则锯齿形；纵面形态：表面有纵向条纹。

(9)、腈纶纤维：横截面形态：圆形，哑铃形或叶状；纵面形态：表面平滑或有条纹。

(10)、氯纶纤维：横截面形态：接近圆形；纵面形态：表面平滑。

(11)、氨纶纤维：横截面形态：不规则形状，有圆形，土豆形；纵面形态：表面暗深，呈不清晰骨形条纹(12)、涤纶、锦纶、丙纶纤维：横截面形态：圆形或异形；纵面形态：平滑。

(13)、维纶纤维：横截面形态：腰圆形，皮芯结构；纵面形态：1~2根沟槽3、密度梯度法：是根据各种纤维具有不同密度的特点来鉴别纤维。

(1)、配定密度梯度液，一般选用二甲苯四氯化碳体系。

(2)、标定密度梯度管，常用的是精密小球法。

纺织常见纤维材料鉴别方法纺织常见纤维材料鉴别方法使用燃烧法鉴别服装的面料成分鉴别面料成分的简易方法是燃烧法。

方法：在服装的缝边处抽下一缕包含经纱和纬纱的布纱，用火将其点燃，观察燃烧火焰的状态，闻布纱燃烧后发出的气味，看燃烧后的剩余物，从而判断与服装耐久性标签上标注的面料成分是否相符，以辨别面料成分的真伪。

一、棉纤维与麻纤维棉纤维与麻纤维都是刚近火焰即燃，燃烧迅速，冒蓝烟。

二者在燃烧散发的'气味及烧后灰烬的区别是，棉燃烧发出纸气味，麻燃烧发出草木灰气味；燃烧后，棉有极少粉末灰烬，呈黑或灰色，麻则产生少量灰白色粉末灰烬。

二、毛纤维与真丝毛遇火冒烟，燃烧时起泡，燃烧速度较慢，散发出烧头发的焦臭味，烧后灰烬多为有光泽的黑色球状颗粒，手指一压即碎。

真丝遇火缩成团状，燃烧速度较慢，伴有咝咝声，散发出毛发烧焦味，烧后结成黑褐色小球状灰烬，手捻即碎。

三、锦纶与涤纶锦纶学名聚酰胺纤维，近火焰即迅速卷缩熔成白色胶状，在火焰中熔燃滴落并起泡，燃烧时没有火焰，离开火焰难继续燃烧，散发出芹菜味，冷却后浅褐色熔融物不易研碎。

涤纶学名聚酯纤维，易点燃，近火焰即熔缩，燃烧时边熔化边冒黑烟，散发芳香气味，烧后灰烬为黑褐色硬块，用手指可捻碎。

四、腈纶与丙纶腈纶学名聚丙烯腈纤维，近火软化熔缩，着火后冒黑烟，火焰呈白色，离火焰后迅速燃烧，散发出火烧肉的辛酸气味，烧后灰烬为不规则黑色硬块，手捻易碎。

丙纶学名聚丙烯纤维，近火焰即熔缩，易燃，离火燃烧缓慢并冒黑烟，下端蓝色，散发出石油味，烧后灰烬为硬圆浅黄褐色颗粒，手捻易碎。

五、维纶与氯纶维纶学名聚乙烯醇缩甲醛纤维，不易点燃，近焰熔融收缩，燃烧时顶端有一点火焰，待纤维都融成胶状火焰变大，有浓黑烟，散发苦香气味，燃烧后剩下黑色小珠状颗粒，可用手指压碎。

氯纶学名聚氯乙烯纤维，难燃烧，离火即熄，下端绿色白烟，散发刺激性刺鼻辛辣酸味，燃烧后灰烬为黑褐色不规则硬块，手指不易捻碎。

六、粘胶纤维与铜铵纤维粘胶纤维易燃，燃烧速度很快，火焰呈，散发烧纸气味，烧后灰烬少，呈光滑扭曲带状浅灰或灰白色细粉末。

【纺织技术】⼏种常见纤维的鉴别⽅法纤维成分分析是通过对构成纱疵的纤维种类、⽐例的分析，来判断纱疵形成原因的主要⼿段之⼀。

1．燃烧测试法根据纤维在燃烧时的状态、散发出来的⽓味、燃烧后的灰烬性状等特点来鉴别纤维的种类。

可⽤于区分纤维素纤维、蛋⽩质纤维和合成纤维等⼤类别的纤维类型。

⼀般情况下，纤维素纤维⼀接触就能够⽕焰能迅速燃烧，离开⽕焰后还可以继续燃烧，燃烧时有焦纸⽓味，燃烧后留有少量灰⽩⾊松散的粉末状灰烬；蛋⽩质纤维遇⽕后燃烧较为缓慢，⼀旦离开⽕焰就会逐渐熄灭，燃烧时会有臭蛋的⽓味，燃烧后会留下⿊⾊松脆的灰烬；合成纤维⼀旦接近⽕焰就会收缩熔融，在⽕焰中可以燃烧，并有熔融滴落的现象，燃烧时会有各种特殊的⽓味，燃烧后会留下较多硬球状的残留物。

根据这些特征，可以通过燃烧法，观察它们燃烧状态有⽆差异来判断其构成是否相同（见表1）。

表1 各种纤维的燃烧特征2．显微镜观察法由于不同类型的纤维具有不同的纵向或横截⾯形态（见表2），因此通过显微镜观察纤维纵向和横截⾯的形态就可以判断出纤维的种类。

表2 不同纤维的形态特征3．灯光检验法不同种类的纤维，在紫外线的照射下会表现出不同的荧光颜⾊（见表3），因此可以将纤维在紫外线下进⾏照射，根据纤维的荧光颜⾊来鉴别纤维的种类。

表3 不同纤维在紫外线下的荧光颜⾊纤维类别荧光颜⾊棉、⽺⽑淡黄⾊丝光棉淡红⾊黄⿇（⽣）紫褐⾊黄⿇、丝、锦纶淡蓝⾊纤维⽩⾊，紫阴影有光粘胶淡黄⾊，紫阴影涤纶很亮的⽩光、青天光有光维纶淡黄⾊，紫阴影4．染⾊分析法。

不同种类的纤维，对染料或颜料的吸⾊性能也不同（见表4），因此可以⽤染⾊法来鉴别不同的纤维，如果要鉴别⾊纺纱线上的不同纤维，要先进⾏褪⾊。

染⾊分析法常⽤的试剂是⽤100L饱和碘化钾溶液溶解20g碘。

表4 不同纤维在碘液中的显⾊反应纤维种类碘液中显⾊Tencel⿊蓝青Modal蓝灰⼤⾖蛋⽩褐⾊⽵纤维蓝灰甲壳素⿊⾊粘胶⿊蓝青棉不染⾊蚕丝淡黄⽑淡黄涤纶不染⾊当然，也可以采⽤其他的染⾊剂来染⾊，观察纱⼀种纤维与另⼀种纤维吸⾊性能的差异性来判断，如冷染法试剂（药品配⽅见表5）和沸染法试剂（药品配⽅见表6）。

纺织纤维的各种鉴别方法1、显微镜观察法利用显微镜观察纤维的纵向和横断面形态特征来鉴别各种纤维，是广泛采用的一种方法。

它既能鉴别单成份的纤维，也可用于多种成份混合而成的混纺产品的鉴别。

天然纤维有其独特的形态特征，如棉纤维的天然转曲，羊毛的鳞片，麻纤维的横节竖纹，蚕丝的三角形断面等，用生物显微镜能正确地辨认出采。

而化学纤维的横断面多数呈圆形，纵向平滑，呈棒状，在显微镜下不易区分，必须与其他方法结合，才能鉴别。

2、燃烧法燃烧法是鉴别纤维的常用方法之一，它是利用纤维的化学组成不同，其燃烧特征也不同来区分纤维的种类。

取一小束待鉴别的纤维，用镊子夹住，缓慢地移近酒精灯火焰，仔细观察纤维接近火焰，在火焰中，和离开火焰后的燃烧状态，燃烧时散发的气味，以及燃烧后灰烬的特征，对照纤维燃烧特征表，粗略地鉴别属于哪一类纤维。

燃烧法适用于纯纺产品，不适用于混纺产品，或经过防火、防燃及其他整理的纤维和纺织品。

几种常见纤维的燃烧特征如表所示。

表几种常见纤维的燃烧特征3、药品着色法药品着色法是根据各种纤维对某种化学药品的着色性能不同来迅速鉴别纤维品种的方法，此法适用于未染色的纤维或纯纺纱线和织物。

鉴别纺织纤维用的着色剂分专用着色剂和通用着色剂两种。

前者用以鉴别某一类特定纤维，后者是由各种染料混合而成，可对各种纤维染成各种不同的颜色，然后根据所染的颜色不同鉴别纤维。

通常采用的着色剂有碘一碘化钾溶液。

碘一碘化钾溶液是：将碘20克溶解于100毫升的碘化钾饱和溶液中，把纤维浸入溶液中。

~1分钟，取出后水洗于净，根据着色不同，判别纤维品种。

几种纺织纤维的着色反应如表所示。

表几种纤维的着色反应4、溶解法溶解法是利用各种纤维在不同的化学溶剂中的溶解性能来鉴别纤维的方法，官适用于各种纺织纤维，包括染色纤维或混合成分的纤维、纱线与织物。

此外，溶解法还广泛用于分析混纺产品中的纤维含量。

对于单一成分的纤维，鉴别时，可将少量待鉴别的纤维放入试管中，注入某种溶剂，用—玻璃棒搅动，观察纤维在溶液中的溶解情况，如溶解、微溶解，部分溶解和不溶解等几种。

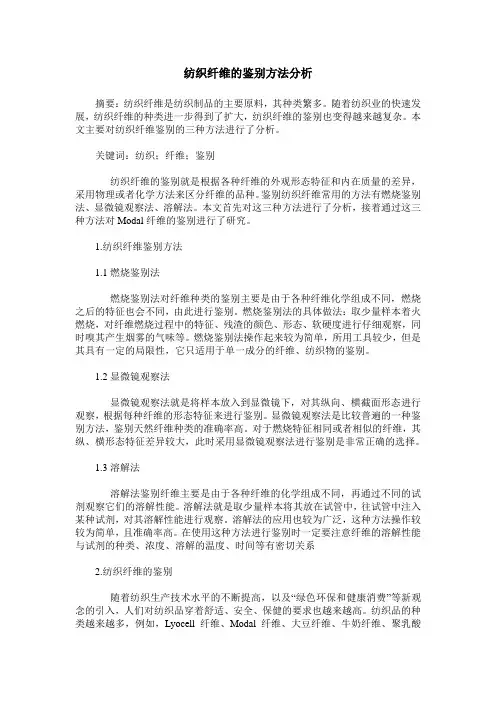

纺织纤维的鉴别方法分析摘要：纺织纤维是纺织制品的主要原料，其种类繁多。

随着纺织业的快速发展，纺织纤维的种类进一步得到了扩大，纺织纤维的鉴别也变得越来越复杂。

本文主要对纺织纤维鉴别的三种方法进行了分析。

关键词：纺织；纤维；鉴别纺织纤维的鉴别就是根据各种纤维的外观形态特征和内在质量的差异，采用物理或者化学方法来区分纤维的品种。

鉴别纺织纤维常用的方法有燃烧鉴别法、显微镜观察法、溶解法。

本文首先对这三种方法进行了分析，接着通过这三种方法对Modal纤维的鉴别进行了研究。

1.纺织纤维鉴别方法1.1燃烧鉴别法燃烧鉴别法对纤维种类的鉴别主要是由于各种纤维化学组成不同，燃烧之后的特征也会不同，由此进行鉴别。

燃烧鉴别法的具体做法：取少量样本着火燃烧，对纤维燃烧过程中的特征、残渣的颜色、形态、软硬度进行仔细观察，同时嗅其产生烟雾的气味等。

燃烧鉴别法操作起来较为简单，所用工具较少，但是其具有一定的局限性，它只适用于单一成分的纤维、纺织物的鉴别。

1.2显微镜观察法显微镜观察法就是将样本放入到显微镜下，对其纵向、横截面形态进行观察，根据每种纤维的形态特征来进行鉴别。

显微镜观察法是比较普遍的一种鉴别方法，鉴别天然纤维种类的准确率高。

对于燃烧特征相同或者相似的纤维，其纵、横形态特征差异较大，此时采用显微镜观察法进行鉴别是非常正确的选择。

1.3溶解法溶解法鉴别纤维主要是由于各种纤维的化学组成不同，再通过不同的试剂观察它们的溶解性能。

溶解法就是取少量样本将其放在试管中，往试管中注入某种试剂，对其溶解性能进行观察。

溶解法的应用也较为广泛，这种方法操作较较为简单，且准确率高。

在使用这种方法进行鉴别时一定要注意纤维的溶解性能与试剂的种类、浓度、溶解的温度、时间等有密切关系2.纺织纤维的鉴别随着纺织生产技术水平的不断提高，以及“绿色环保和健康消费”等新观念的引入，人们对纺织品穿着舒适、安全、保健的要求也越来越高。

纺织品的种类越来越多，例如，Lyocell纤维、Modal纤维、大豆纤维、牛奶纤维、聚乳酸纤维(玉米纤维)、竹纤维、甲壳质纤维及聚对苯二甲酸丙二醇酯(PTT)纤维等相继开发出来。

纺织织物成分分析及鉴别一、目录：棉、麻、丝、毛、粘胶、铜氨、醋酯、涤纶、腈纶、锦纶、维纶、氯纶、丙纶。

二、基本术语：1. 棉、麻、：是纤维素纤维。

2. 丝、毛：是蛋白质纤维。

3. 粘胶、铜氨、醋酯、涤纶、腈纶、锦纶、维纶、氯纶、丙纶：是化学合成纤维。

三、印染化验室在印染厂二楼南四、操作流程：1.织物成分分析鉴别方法有：1.1手感目测法：此法只适用与呈散纤维状态的纺织原料。

1.2显微镜观察法：是根据纤维纵面、截面状态特征来识别纤维。

1.3密度梯度法：是根据各种纤维具有不同密度的特点来鉴别纤维。

1.4荧光法：利用紫外线荧光灯照射纤维，根据各种纤维发光的性质不同，纤维的荧光颜色也不同的特点来鉴别纤维。

1.5燃烧法:根据纤维化学组织不同，燃烧特征也不同，从而粗略的取分出纤维的大类。

这也是印染公司化验室一般纤维鉴别采用的方法：流程：打火机（蜡烛）→点燃→观察纤维靠近火焰时状态→观察纤维接触火焰时状态→观察纤维离开火焰时状态→闻纤维燃烧的气味→观察纤维燃烧后残留特征→鉴别结果1.6化学药剂定量分析法：就是印染公司化验室采取的主要方法，即用药剂与纤维产生化学反应进行分离鉴别。

流程：秤试样克重→秤药剂→放入杯中→加温→溶解→过滤→水洗→真空排液→冷却→烘干→称重五、印染化验室常用方法具体细节操作流程如下：1、一般纤维鉴别方法：燃烧法：2、二组纤维混纺产品定量化学药剂分析法：2.1棉与涤纶混纺：将试样放入三角瓶中，每克试样加入100ml75%硫酸，用力搅拌使试样浸湿，温度保持40～45°C，时间30min时时摇动，待棉纤维充分溶解后，用已知重量的玻璃抽滤器过滤，将剩余纤维用少量同温同浓度硫酸洗涤3次（洗时用玻璃棒搅拌，洗后抽干），再同温度水洗4～5次，用稀氨溶液中和2次，然后用水洗至用指标剂检查呈中性为止，每次洗后必须用真空抽吸排液，烘干，冷却，称重。

2.2麻与涤纶混纺：分析方法同上，用75%硫酸溶解亚麻和苎麻，剩留涤纶，使两种纤维分离。

纤维鉴别常用的5种方法导读随着纺织生产技术的不断进步，越来越多的新型纤维成为纺织品的原料，由此带来了对纺织品用纤维进行鉴别的问题。

常用的纤维鉴别方法有显微镜观察法、燃烧法、试剂显色法、染色法、溶解法等。

一、显微镜观察法制作纤维的纵向片子和横截面切片，在显微镜下观察纤维的纵向及横向形态，根据形态特征差异来鉴别纤维，见表1。

表1 各种纤维的形态特征纤维种类纵向形态截面形态Tencel纤维光滑较规则圆形或椭圆形，有皮芯层Modal纤维纵向有1～2根沟槽不规则类似腰圆形，较圆滑，有皮芯大豆纤维表面有不规则沟槽和海岛状凹凸呈扁平状哑铃型和腰圆形竹纤维表面有沟槽锯齿型，有皮芯层甲壳素纤维表面有明显沟槽边缘锯齿型，芯层有明显的细小空隙粘胶纤维表面有沟槽锯齿型，有皮芯层棉纤维有天然转曲腰圆形，有中腔蚕丝表面平滑不规则三角形毛纤维表面有鳞片圆形涤纶纤维棒状表面光滑圆形二、燃烧法不同的纤维在燃烧的过程中，火焰、烟雾、气味、残渣等会有所不同，因此根据纤维燃烧时和燃烧后的特征可以区分纤维种类，见表2。

表2 各种纤维燃烧时和燃烧后的特征纤维种类接近火焰火焰中离开火焰燃烧气味残渣形态Tencel纤维不熔不收缩迅速燃烧继续燃烧烧纸味灰黑色的灰Modal纤维不熔不收缩迅速燃烧继续燃烧烧纸味灰黑色的灰大豆蛋白纤维收缩燃烧不熔融，有黑烟不易延烧烧毛发味松脆黑灰竹纤维不熔不收缩迅速燃烧继续燃烧纸味灰黑色的灰烧甲壳素纤维不熔不收缩迅速燃烧继续燃烧烧纸味灰黑色的灰粘胶纤维不熔不收缩迅速燃烧继续燃烧烧纸味少量灰白色的灰棉纤维不熔不收缩迅速燃烧继续燃烧烧纸味少量灰白色的灰蚕丝收缩逐渐燃烧不易延烧烧毛发味松脆黑灰毛纤维收缩逐渐燃烧不易延烧烧毛发味松脆黑灰涤纶纤维收缩熔融先熔后烧，有溶液滴下能延烧特殊芳香味玻璃状黑褐色硬球三、试剂显色法由于各种纤维的结构不一，对碘、碘化钾溶液的着色反应不同，可以通过观察试剂作用后纤维的色泽、膨润情况，来对纤维进行鉴别。
