骨骼与肌肉系统2PPT课件

格式：ppt
大小：4.49 MB
文档页数：12

下载文档原格式

医学影像学第二章骨骼肌肉系统(骨及软组织)

缺点:
1、只有断层图像； 2、不适合显示较广病灶； 3、金属伪影重。
医学影像学第二章骨骼肌肉系统（骨和软组织）
检查技术：
平扫（常用）增强造影必要时同时具有骨窗和软组织窗
医学影像学第二章骨骼肌肉系统（骨和软组织）
腰椎间盘突出
医学影像学第二章骨骼肌肉系统（骨和软组织）
骨盆CT三维重建
各种检查技术的特点
X线（首先）
CT可发现平片上不能发现的隐匿骨折。但当骨折线与CT扫描平面平行时，则可能
漏掉骨折，因此不能单凭CT就排除骨折，一定要结合
平片。
医学影像学第二章骨骼肌肉系统（骨和软组织）
医学影像学第二章骨骼肌肉系统（骨和软组织）
医学影像学第二章骨骼肌肉系统（骨和软组织）
MR
优点：
1、良好的区分正常和异常骨； 2、良好显示关节结构（韧带、软骨）； 3、良好的显示脊柱和脊髓； 4、良好的显示软组织和病变； 5、对微骨折和骨髓挫伤敏感。
医学影像学第二章骨骼肌肉系统（骨和软组织）
医学影像学第二章骨骼肌肉系统（骨和软组织）
医学影像学第二章骨骼肌肉系统（骨和软组织）
医学影像学第二章骨骼肌肉系统（骨和软组织）

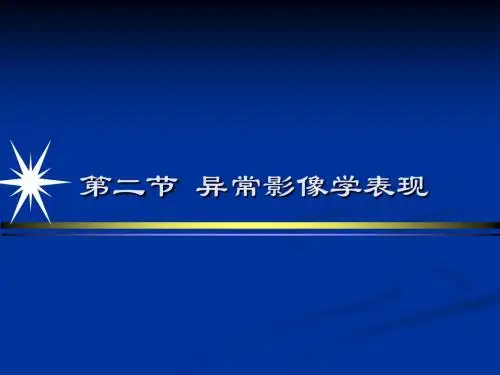

骨骼系统异常影像学表现
医学影像学第二章骨骼肌肉系统（骨和软组织）
（一）骨质疏松
骨质密度减低骨小梁稀疏骨皮质变薄
医学影像学第二章骨骼肌肉系统（骨和软组织）
医学影像学第二章骨骼肌肉系统（骨和软组织）
㈤骨膜增生
骨骼增粗不规则隆起多种形状
医学影像学第二章骨骼肌肉系统（骨和软组织）
医学影像学第二章骨骼肌肉系统（骨和软组织）
㈥骨质坏死
早期无变化晚期高密度块状或条状死骨

骨骼肌肉系统ppt课件

在侧位片上，椎体也呈长方形，其上下缘与前后缘成直角，椎弓居其后方。在椎体后方的椎管显示为纵行的半透明区。椎弓板位于椎弓根与棘突之间。棘突在上胸段斜向后下方，不易观察，在腰段则向后突，易于显Байду номын сангаас。上下关节突分别起于椎弓根与椎弓板连接处之上、下方，下关节突在下个脊椎上关节突的后方，以保持脊椎的稳定，不向前滑。脊椎小关节间隙为匀称的半透明影。颈、胸椎小关节侧位显示清楚，腰椎者则正位清楚。椎间盘的纤维软骨板、髓核及周围的纤维环系软组织密度，故呈宽度匀称的横行半透明影，称之为椎间隙（ intervertebralspace) 。椎间孔居相邻椎弓、椎体、关节突及椎间盘之间，呈半透明影，颈椎斜位显示清楚，胸腰椎侧位清楚，呈类圆形。
（二）骨的发育
骨的发育包括骨化与生长。在胚胎期即开始进行。骨化有两种形式，一种为膜化骨，包括颅盖诸骨和面骨。膜化骨是间充质细胞演变为纤维母细胞，形成结缔组织膜，在膜的一定部位开始化骨，成为骨化中心（ ossification centre ），再逐步扩大，完成骨的发育。另一种为软骨内化骨，躯干及四肢骨和颅底骨与筛骨均属软骨内化骨。软骨内化骨是由间充质细胞演变为软骨，已具有成年骨的形态，即软骨雏型。为软骨原基。在软骨原基中心的软骨细胞肥大，基质钙化，软骨膜血管侵入软骨细胞囊中，由成骨细胞的成骨活动而成骨，形成原始骨化中心。以后，还出现继发骨化中心。骨化中心不断扩大，最后全部骨化，而完成骨骼的发育。锁骨及下颌骨则兼有两种形式的骨化。骨骼在发育生长过程中不断增大，根据生理功能的需要，通过破骨细胞的骨质吸收活动而改建塑型。骨质的吸收过程称为破骨。骨髓腔的形成就是在骨发育过程中骨皮质内面骨吸收的所造成的。骨骼的发育、发展主要是以成骨和破骨的形式进行的。

人体ppt课件

由器官按照一定的顺序和方式组合而成的，能够完成一系列生理功能的整体，如消化系统、神经系统等。
人体主要系统
运动系统
由骨、关节和骨骼肌组成，主要功能是运动、支持和保护身体。
02
循环系统
由心脏、血管和血液组成，主要功能是运输氧气和营养物质，排除废物和二氧化碳。
01
泌尿系统
由肾、输尿管、膀胱和尿道等组成，主要功能是排除代谢废物和多余水分。
心室
心房
负责接收血液，并将其泵送到心室。
负责将血液泵送到全身各个部位。
瓣膜
保证血液单向流动，防止血液倒流。
总结词
心脏是人体中的重要器官，负责将血液泵送到全身各个部位，具有维持血液循环、调节血压等功能。
心电图
反映心脏电活动的变化，用于诊断心脏疾病。
血管的分布与作用
总结词
血管是人体中分布广泛的网络结构，负责输送血液，具有调节体温、维持酸碱平衡等功能。
血液中除血细胞外的透明液体部分，含有水、无机盐、葡萄糖、氨基酸、蛋白质等物质，主要负责运输营养物质和代谢废物。
含有血红蛋白，负责运输氧气和二氧化碳，维持人体正常的氧气供应和二氧化碳排出。
负责免疫功能，抵御外来病原体入侵，维持人体健康。
参与血液凝固，有助于止血和伤口愈合。
心脏的结构与功能
人体ppt课件
目录
• 人体概述 • 骨骼系统 • 肌肉系统 • 循环系统 • 消化系统 • 呼吸系统
01
人体概述
人体基本结构
细胞
组织
人体最小的结构和功能单位，具有分裂、生长、繁殖和代谢等能力。
由形态相似、功能相同的细胞及其间质所组成，具有特定的形态和功能。

2-肌肉系统

神经冲动接头肌膜兴奋肌细胞动作电位电兴奋通过横管传入肌细胞深处三联管处信息传递横管膜电位变化引起临近终池结构中的带电基团移位和蛋白质构型变化使膜对钙离子通透性升高终池中的钙离子释放细肌丝上肌钙蛋白结合钙离子后使原肌球蛋白变构解除它对肌动蛋白与粗肌丝肌球蛋白横桥结合的阻碍作用结合后产生atp酶活性并利用分解atp获取的能量使横桥摆动导致细肌丝向粗肌丝之间滑行肌小节肌原纤维肌细胞乃至整条肌肉长度缩短肌肉收缩肌浆网上钙泵回收钙离子肌肉舒张
（二）骨骼肌收缩的原理 1、细肌丝中肌钙蛋白的亚单位C与钙离子结合后，通过I单位指导着原肌球蛋白分子向肌动蛋白分子的双螺旋沟内移动，暴露出横桥和肌动蛋白的结合位点。 2、肌球蛋白横桥头部一系列位点的第一个首先附着于肌动蛋白丝相应的位点上，接着第二、第三、。。。。个位点附着，每一个位点都比前一个位点有更强的肌球蛋白－肌动蛋白结合力。 3、这种结合产生肌球蛋白头部的转动，牵伸肌球蛋白头部与粗肌丝之间的横桥连接。横桥连接的弹性使头部步进式的转动不致产生大的突然张力。 4、横桥连接中的张力传递给肌球蛋白丝，产生滑行运动。 5、头部转动完成，Mg-ATP附着于头部ATP酶位点上，使肌球蛋白与肌动蛋白丝分离，ATP在游离的肌球蛋白头部水解，引起肌球蛋白头部构象的变化，使头部处于储能状态。当肌球蛋白头部再次附着于肌动蛋白丝时，储存的能量用于头部顶着肌动蛋白转动，产生主动滑行。 6、最终导致细肌丝被拉向A带中央。
钙离子的作用降低轴浆粘度，利于小泡移动；降低轴浆粘度，利于小泡移动；消除突触前膜的负电荷，利于小泡与轴突碰撞，消除突触前膜的负电荷，利于小泡与轴突碰撞，融合，释放ACH。融合，释放。
3．影响神经－肌肉接头传递的因素．影响神经－
细胞外液中Ca 浓度升高， Ach释放量增加释放量增加，（ 1 ）细胞外液中 Ca2+ 浓度升高， Ach 释放量增加，利于兴奋传递；过高，会在轴突膜上与Na 于兴奋传递；但 Ca2+ 过高，会在轴突膜上与 Na+ 产生竞争性抑制作用，不利于轴突膜产生兴奋。另外Mg 争性抑制作用，不利于轴突膜产生兴奋。另外 Mg2+ 浓度升高，会阻止乙酰胆碱释放，不利于兴奋传递。度升高，会阻止乙酰胆碱释放，不利于兴奋传递。受体阻断剂如箭毒可与后膜乙酰胆碱受体结合，（2）受体阻断剂如箭毒可与后膜乙酰胆碱受体结合，造成竞争性抑制，传递受阻，肌肉松弛。造成竞争性抑制，传递受阻，肌肉松弛。有机磷制剂、毒扁豆碱可抑制胆碱脂酶的活性，（3）有机磷制剂、毒扁豆碱可抑制胆碱脂酶的活性，开始：Ach不能被分解少数单刺激可使肌肉痉挛。不能被分解，开始：Ach不能被分解，少数单刺激可使肌肉痉挛。后 Ach聚集过多导致后膜持续去极化，使传递受阻。聚集过多，期：Ach聚集过多，导致后膜持续去极化，使传递受阻。（4）VB1也有抑制胆碱脂酶的作用，若缺乏VB1，则胆 VB1也有抑制胆碱脂酶的作用，若缺乏VB1，也有抑制胆碱脂酶的作用 VB1 碱脂酶活性增强，使乙酰胆碱水解加速，碱脂酶活性增强，使乙酰胆碱水解加速，传递功能下降。

教科版四年级科学上册第四单元《我们的身体-骨骼、关节和肌肉》PPT课件

1．身体能够做很多工作，工作时总是由多个部位同时参与、共同完成。
2．我们的身体里有一个支架，这就是骨骼。骨骼支撑着我们的身体，保护着我们的内脏器官，使我们能进行各种各样的活动。骨骼不能独立运动。
3.人体的活动由骨骼、关节和肌肉共同完成，不同的运动形式，骨骼、关节和肌肉的组合形式也不同。
新知探究
• 生活中的科学问题：
仔细观察你会发现生活中还有很多物品是与我们的身体结构运作相似的，大家思考一下，有哪些呢？
知识总结
• 通过今天的学习，你有哪些收获？小组讨论交流，代表发言。
身体的肢体活动由骨骼、关节和肌肉共同完成，不同的运动形式，骨骼、关节和肌肉的组合结构也会有所不同。。
课堂练习
新知探究
• 小组讨论：用语言描述自己对骨骼、关节和肌肉在运动中的关系的理解
• 观察上肢的运动
新知探究
• 老师总结：
功能是支撑和保护身体，并和肌肉共同作用产生运动。肌肉不仅参与身体的运动，而且是许多重要器官的组成不分级。骨骼与肌肉共同作用于肢体运动。
作业布置
• 请你用简单的文字描述人体各器官的协同关系。
板书设计
探究骨骼、关节和肌肉身体的肢体活动由骨骼、关节和肌肉
共同完成
第四单元
我们的身体
课程结束
教科版四年级科学上册授课老师：XX
第四单元
我们的身体
4.2 骨骼、关节和肌肉
教科版四年级科学上册授课老师：XX
新课导入
• 骨骼能独立运动吗？今天我们也来做游戏，我们不仅要比一比谁玩得有水平，
还要比一比谁在玩的过程中获得的知识多。我们一起来拿重物，观察上肢的运动。
新知探究
• 骨骼能独立运动吗？

苏教版科学四年级下册第一单元《骨骼与肌肉》PPT课件

松按肌摩肉可
以放
作业：
同学们回家后，像小老师一样向别人介绍今天在课堂上所学的知识。另外，希望同学们在晚上睡觉前，身上只有很少衣服的时候，再体会一下肌肉在运动中的变化。
（苏教版）四年级科学下册课件
4.骨骼、肌肉的保健
骨骼和肌肉配合起来能让我们做很多动作，因此保持它们的健康十分重要。
躯干骨 (51)
1.脊柱(26) 2.胸骨(1) 3.肋骨(24)
四肢骨 (126)
1.上肢骨(64) 2.下肢骨(62)
人体的206块骨头，共同组成了人体的
支架-骨骼
骨的构造
骨膜
骨的结构
血管神经
营养作用
生长、再生
骨髓黄骨髓红骨髓造血功能
骨头能长长，也能长粗
你为什么能坐的住站得稳？
列出完成下列动作所涉及的关节类型
转动你的胳膊推开门从桌子上拿起一本书大幅度甩手转动你的头跪下
球状关节铰链关节旋转关节、铰链关节球状关节球状关节铰链关节
连连看
肩关节
旋转
肘关节
膝关节
屈伸
髋关节
既能屈伸又能旋转
桡尺关节指关节
将你的脚尖踮起，然后迅速将脚跟落下。比较一下，在身体挺直和膝关节弯曲两种状态下，做这
第一单元骨骼和肌肉 1.骨骼
（一）头骨
头骨
（二）躯干骨
胸骨和肋骨
（三）四肢骨
上肢
下肢
（三）四肢骨
头骨
全身骨的躯干骨分布与特四肢骨征
全身骨的分布概况人体共有骨206块,以骨连接互相结合成骨骼。按其所在部位可分为头骨，躯干骨，四肢骨。分布如下：

《骨骼与肌肉系统》课件

发育
儿童和青少年时期是肌肉系统发育的关键期，适当的运动和营养摄入有助于促进肌肉的发育。
03
骨骼与肌肉的关系
骨骼对肌肉的支持作用
骨骼为肌肉提供附着点
骨骼通过肌腱和韧带等结构为肌肉提供附着点，使肌肉能够产生力量并牵拉骨骼运动。
骨骼为肌肉提供保护
骨骼作为身体的支架，能够保护肌肉免受外力的伤害，维持肌肉的正常生理功能。
肌肉对骨骼的牵引作用
肌肉产生力量牵拉骨骼
肌肉通过收缩产生力量，牵拉其所附着的骨骼，使骨骼发生运动。
肌肉调节骨骼的形态
通过长期的肌肉锻炼和力量训练，可以影响骨骼的形态，如增加骨密度、改变骨结构等。
骨骼与肌肉的协同作用
骨骼与肌肉共同维持姿势
骨骼与肌肉协同作用，维持身体的姿势，使身体保持稳定。
骨骼与肌肉共同参与运动
青春期和成年期
在这个阶段，骨骼的形态和结构逐渐稳定，生长速度缓慢或停止。
02
肌肉系统概述
肌肉系统的组成与功能
组成
肌肉系统由骨骼肌、心肌和平滑肌组成，具有收缩和舒张功能，是人体运动和内脏器官活动的主要动力来源。
功能
肌肉系统通过收缩和舒张，实现人体运动、姿势维持、呼吸、消化、循环等生理功能。
运动对骨骼与肌肉的影响
01
02
03
增强骨密度
适量的负重运动可以增加骨密度，预防骨质疏松。
增强肌肉力量
定期进行肌肉锻炼可以增强肌肉力量，提高身体稳定性和平衡性。
促进血液循环
运动可以促进血液循环，减少血栓形成的风险，同时有助于排出体内的毒素。
THANKS
感谢观看
骨折与愈合
定义
骨折是指骨结构的连续性完全或部分断裂，愈合是指骨折愈合的过程

《人体运动系统》课件

制定合理的运动计划
根据个人情况和目标制定运动计划，包括运动类型、强度、
频率和时间等。
坚持规律运动
保持每周至少3~5次的运动频率，逐渐增加运动时间和强度，以形成良好的运动习惯。
多样化的运动方式
选择多种运动方式，包括有氧运动、力量训练、柔韧性训练等，以全面提升身体素质。
注意运动安全
在运动过程中注意安全，避免过度疲劳和受伤，同时注意保
身体成分评估
通过体重、体脂率等指标评估身体组成情况，了解肥胖或营养不良等
健康问题。
肌肉力量评估
通过俯卧撑、引体向上等测试评估肌肉力量，了解身体的力量水平。
心肺耐力评估
通过跑步、游泳等有氧运动测试评估心肺耐力，了解心肺功能状况。
柔韧性评估
通过坐位体前屈等测试评估关节柔韧性，了解
身体的柔韧程度。
02
CHAPTER
骨骼系统
骨骼的分类与功能
总结词
了解骨骼的分类和功能是理解人体运动系统的基础。
详细描述
骨骼分为长骨、短骨、扁平骨和不规则骨等类型，它们各自承担着不同的功能。长骨主要负责支撑身体，短骨和扁平骨则参与构成关节，不规则骨则主要分布在颅腔和脊柱等部位，起到保护大脑和脊髓等重要器官的作用。
总结词
了解骨骼病变的类型和治疗方法有助于预防和治疗骨骼疾病。
详细描述
常见的骨骼病变包括骨折、骨质疏松、关节炎等。骨折通常需要固定或手术等方法进行治疗，骨质疏松则可以通过调整饮食和生活方式来预防和治疗，关节炎则可以通过药物治疗、物理治疗或手术等方法进行治疗。同时，保持健康的生活方式也是预防骨骼病变的重要措施。
• 手术治疗
对于严重的关节病变或损伤，可能需要手术治疗。手术治疗的方法包括关节镜手术、人工关节置换等。

我们的身体课件 ppt

03
肌肉系统
肌肉的种类和功能
平滑肌
分布于内脏和血管壁，具有自动和缓慢的特点，负责维持某些器官的
功能。
骨骼肌
附着于骨骼，负责身体的运动，具有快速和可
控制的特点。
心肌
分布于心脏，具有自动和节律性的特点，负责心脏的收缩和泵血功能
。
横纹肌
主要分布于躯干和四肢，具有快速和强大的特点，负责身体的运动和
06
循环系统
循环系统的构成和功能
循环系统的构成
循环系统包括心脏、血管和血液等组成部分，它们共同作用，使血液在全身流动，为身体各部位提供氧气和营养物质，并带走废物。
VS
循环系统的功能
循环系统的主要功能是运输，通过心脏的收缩和舒张，推动血液在血管中流动，确保氧气和营养物质能够到达身体的每一个细胞，同时带走细胞代谢产生的废物。
姿势维持。
肌肉的收缩和运动
等长收缩
肌肉长度保持不变，产生张力但不发生位移。
等张收缩
肌肉长度发生变化，产生位移但不改变张力。
等动收缩
肌肉长度和张力同时发生变化，产生位移和张力。
反射性收缩
由于外界刺激引起的快速、短时间的肌肉收缩。
肌肉的疾病和健康问题
肌肉萎缩
由于缺乏运动或神经损伤等原因导致的肌肉体积减小。
血液的组成和功能
血液的组成
血液主要由血浆、红细胞和白细胞等组成，其中血浆约占血液总量的55%，红细胞约占 40%，白细胞和血小板等其他成分约占5% 。
血液的功能
血液的功能包括运输氧气和营养物质、运输代谢废物、防御病原体入侵、维持内环境稳态等。
循环系统的疾病和健康问题
心血管疾病

最新2019-《骨二》ppt课件-PPT课件

X线表现
早期骨性关节面模糊、中断和部分消失中晚期关节间隙变窄，软骨下骨质囊变，关节边缘骨赘
4. 关节强直（ankylosis of joint）
病理变化为骨或纤维组织桥接于相对应关节面之间。
骨性强直—关节破坏严重而愈合的结果，见于急性化脓性关节炎、强直性脊柱炎等
纤维性强直—关节结核、类风湿性关节炎
7.骨质坏死（osteonecrosis）
骨组织局部代谢停止，坏死的骨质称死骨。形成死骨的原因
主要为血液供应中断。组织学：骨细胞死亡、消失和骨髓液化、萎缩。骨炎症、外伤、梗塞、电击伤、热损伤、放射性损
伤等都可引起骨质的缺血性坏死。
Ｘ线表现：
骨质局限性密度增高。
原因：
一.死骨骨小梁表面有新骨形成，骨小梁增粗，骨髓内亦有新骨形成。
（一）骨骼基本病变的X线表现
1.骨质疏松（osteoporosis）
单位体积内骨组织的含量减少-------骨组织的有机成分和无机成分都减少，但两者的比例仍正常。导致骨微结构受损、脆性增加使骨折危险性增高。组织学上-----骨皮质变薄、哈弗管和伏克曼管扩大和骨小梁减少、变细甚至消失。
主要原因
X线表现
骨性强直：关节间隙变窄或消失，骨小梁贯连其间
纤维性强直：仍可见狭窄关节间隙，无骨小梁贯穿
5. 关节脱位（dislocation of joint）
构成关节两个骨端正常相对位置的改变或距离增宽
程度--完全性脱位和半脱位病因--外伤性、先天性和病理性
三、异常CT表现
垂直）
3. 骨质破坏（bone destruction）
局部骨质被病理组织代替而造成骨组织缺失。
见于炎症、肉芽肿、肿瘤或肿瘤样病变急性炎症或恶性肿瘤骨破坏迅速，边界模糊；慢性炎症或良性肿瘤骨质破坏较缓慢，边界清楚，局部可膨胀

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

再活X动线。：骨折痕迹消失，骨外形恢
复正X常线。：骨折线模糊，断端密度增高。
• 骨折的并发症（complication） ••ApDnr、oe、g延cn骨r迟oo缺ss愈iiss血合）o（坏和f u死不bno愈（fan合vIeos）（ucrhna：eobml股eic骨头、
h舟ea状lin骨g 等）延迟愈合：超过一般愈合所E需、的创时伤间性仍骨未关愈节合病而又未达到骨不 •愈以形 B对（FmG、、成上位合、yD畸假，、的o骨骨e形sg关骨对程化i、t愈e节折线度in性s关合。线不。e）肌（节r增良a不.炎d感t宽，愈eio（f染，有o合nOr断骨（：mso端痂Ie骨sfndi圆生f折fjyeo钝长hi已cnien、，t半agitlo硬断）i年nn化端g）o，f 连jo接in。t ）：常见于开放性骨折，引 C起、急骨慢质疏性松骨（髓o炎ste，o气po性ra坏sis疽）等可。 •延H缓、骨神折经的、愈血合管。损伤.
• 常见部位的骨折
• （1）Colles骨折：伸展型桡骨远端骨折，骨折远端向背侧移位，骨折端向掌侧成角，常伴尺骨茎突骨折。
• （2）肱骨髁上骨折：多见于儿童，分伸直型和屈曲型。
• （3）股骨颈骨折：多见于老年人，常为嵌入性骨折。
2、CT检查
•
3、MRI检查
• 主要用于检查软组织、软骨的损伤。骨挫伤（bone bruise）：骨小梁断裂和骨髓水肿、出血。一般局限于干骺端和骨端，可以自愈。X线平片及CT均无异常发现。
•
骨折端移位的判断
• 以近端为准，判断远端移位的方向和程度 A、对位——两断端对合情况。 B、对线——近端中轴线延长通过远端情况。 C、对位不良——两断端对合小于 1/2，错位：前后内外重叠，分离、嵌入等。 D、对线不良——两断端成角，近端中轴线延长不能与远端平行。
E、对位2/3，对线良好可符合复位要求。
• 儿童骨折的特点
• A、青枝骨折（greenstick fracture）：不完全性骨折，骨皮质和骨小梁断裂。长骨弯曲，骨皮质皱褶、凹陷或隆突。 B、骺离骨折（epiphyseal fracture）：无骨折线，可见骨骺线增宽，骨骺与干骺端对位异常。
C、骨骺骨折。
骨折的愈合
•
可人为地分四个期
1、X线平片：基本表现：不规则的透亮线（Irregular lucent line）：骨折线。有的骨折线不清楚。
•
骨折的分类
（1）原因：外伤性，病理性，疲劳性。（2）程度：根据骨折线是否贯穿骨的全径分为完全性和不完全性（complete and incomplete）骨折。
（3）时间：新鲜和陈旧性骨折（三周后）。
1A）•、X软2线）组平织C片肿T检胀：查：能够较好地显示软 B、骨组质织破感坏：染干、骺骨端松膜质下骨脓骨质肿疏及死骨。松（•—约3—发）病虫二M蚀周R状XI（线检融摄查冰片状：可）见确骨）定质，破病边坏缘变范围明模糊显，向优骨于干X发线展—及—C破T坏，区可融以合、显示骨髓扩C、大骨水，膜骨肿反皮。应质：破平坏行，状病，理分骨层折状。。
二、骨与软组织感染
Infection of bone and soft tissue
• （一）化脓性骨髓炎Pyogenic osteomyelitis
全部骨组织（包括髓腔、骨和骨膜）的化脓性感染。分急性和慢性。
致病菌：金葡 70-80%，白葡、链球菌、肺炎双球菌。
感染途径：A、血行感染：最多见。B、直接蔓延：邻近软组织或关节感染的延伸。 C、开放性外伤。
脊柱骨折
• 【影像学表现】
• 1、X线平片：1）椎体变扁呈楔形，见横
行致密带（没有骨折
线）：断端嵌入所至；
2）可见分离的骨碎
片；3）脊柱以病变
为中心后突成角、侧
移或错位；4）附件
骨折；5）椎间隙正
常。
腰1椎体压缩骨折
• 2、CT检查：可清楚显示骨折的情况，明确骨折的类型、骨折块的移位、骨性椎管的变形等。椎体骨折分爆裂骨折和单纯性压缩骨折。
临床：多见于青少年，四肢长骨多见，局部红、肿、热、痛，全身感染中毒症状、白细胞升高。
发病机理
化脓性关节炎
致血行病菌
破坏皮质
干骺端、骨髓腔形成多发小脓肿
髓腔内压升高
骨质破坏
骨内膜
穿孔骨膜反应软组织肿胀掀起骨膜骨血运中断
骨质增生硬化
骨外膜炎症
骨膜下脓肿
死骨
急性化脓性骨髓炎
【影像Ac学ute表p现yog】enic osteomyelitis
• AC、肉骨芽性组愈织合修组—织—生成长熟、骨血痂肿，机化织 B原骨D新、、肿发-膜排纤X病病原塑X胀性增列线维理线理发形。骨生，：性：：：性期痂。多骨矿骨新骨：骨（余痂物折生痂折未骨-质线骨期骨线成痂沉消小（样清熟被积失梁临骨晰骨吸于，按床痂或痂收骨骨应愈。稍）。样膜力合模，骨增方期糊骨痂生向），折—。重：软端—组不
四、疾病诊断
• 一、骨骼与软组织的创伤 • ★影像学检查的目的：（1）明
确有无骨折或肌腱韧带的断裂；（2）了解骨折对位、对线情况；（3）可在透视下复位；（4）复查了解骨折愈合情况和有无并发症。软组织损伤需做MRI 检查。
（一）骨折（fracture）
定义：骨或软骨结构断裂，骨的连续性中断。以长骨骨折及脊柱骨折常见。【长骨骨折】【影像学表现】
（4）部位：骨干、干骺端、关节内骨折、骨骺分离、颅缝分离等。
• （5）骨折线的形状和走向横行：骨折线水方向贯穿前后左右。斜行：骨折线的进出线不在同一水平。纵行：骨折线与骨的长轴平行，常在关节处，累及关节面，引起创性关节炎。螺旋形：骨折线不同方向贯穿，X线片可见两条骨折线。星形、“T”形、“Y”形等骨折。（6）骨折片：粉碎性comminuted— —（三块以上骨片）、撕脱性、嵌入性、凹陷性、压缩性骨折等。
• 3、MRI检查：除能显示 CT所见的骨折情况外，还能显示椎间盘、韧带及脊髓损伤。此外还可显示椎体挫伤。
（二）椎间盘突出
Protrusion of intervertebral disc
• 椎间盘后方的纤维环较薄，与后纵韧带疏松相连，因此椎间盘突出大部分为纤维环后部破裂，髓核向后突出。
