EplanP8基本操作Eplan P8 基本操作1.页名后缀由字母变数字?选项-设置-项目-管理-页-页名-子页标识2.修改自动连接电缆颜色?选项-层管理-符号图形3.取消或更改中断点不需要的关联?改变序号双击中断点-中断点-修改序号3.1 更改中断点的关联？项目数据-连接-中断点导航器-选择要修改-中断点分类4.取消自动生成线的连接？用断点指令插入-连接符号-断点5.改变图纸背境颜色？选项-设置-用户-图形的编辑-常规-修改配置（白色、黑色、灰色）6.显示自动电缆连接？项目数据-连接-刷新7 , EPLAN部件的制作方法1、找到各个厂家产品的报价表；2、把产品的信息填写到附件中的EXCEL表格中，表格中的有颜色的地方是需要填写的（填写说明在批注中），其余的复制；3、把填好的EXCEL表格另存为CSV格式文件；4、打开EPLAN，部件管理，点击附件按钮，新数据库，然后倒入刚才的CSV文件说明：按刚才的方法制作的部件库不能完全实现EPLAN的基于对象化的画图，即通过插入设备，即可画出电气符号。
要实现这个功能需要填写“图形宏”和“功能模板”中的数据，这样工作量实在太大，而我们实际画图可先画出电路符号，然后指定产品型号，实现报表统计功能即可。
8.有一页命名过一次后，页不见，后此名不能重新命？左侧页-筛选器-可用页。
9.改变原器件颜色？选项-层管理-符号图形每个元器件的连接点的电位传递属性都可自行重新设定。
在元器件属性对话框中->符号数据/功能数据页，单击“逻辑”按钮，打开“连接点逻辑对”话框，可以为每个连接点设置“电位传递到”属性，就是定义电位传递到哪个连接点。
连接的颜色最终通过“电位定义点”来设置，执行“插入”菜单->电位定义点，将电位定义点放在导线连接上，在属性对话框中->“连接图形”页中，改变“颜色”属性即可。
这样，在执行“项目数据”菜单->“连接”->“刷新”命令进行刷新，则具有相同电位的导线连接的颜色就一致了。
Eplan_P8的一些小技巧1.页名后缀由字母变数字?选项-设置-项目-管理-页-页名-子页标识2.修改自动连接电缆颜色?选项-层管理-符号图形3.取消或更改中断点不需要的关联?改变序号双击中断点-中断点-修改序号3.1 更改中断点的关联？项目数据-连接-中断点导航器-选择要修改-中断点分类4.取消自动生成线的连接？用断点指令插入-连接符号-断点5.改变图纸背境颜色？选项-设置-用户-图形的编辑-常规-修改配置（白色、黑色、灰色）6.显示自动电缆连接？项目数据-连接-刷新7 , EPLAN部件的制作方法1、找到各个厂家产品的报价表；2、把产品的信息填写到附件中的EXCEL表格中，表格中的有颜色的地方是需要填写的（填写说明在批注中），其余的复制；3、把填好的EXCEL表格另存为CSV格式文件；4、打开EPLAN，部件管理，点击附件按钮，新数据库，然后倒入刚才的CSV文件说明：按刚才的方法制作的部件库不能完全实现EPLAN的基于对象化的画图，即通过插入设备，即可画出电气符号。
要实现这个功能需要填写“图形宏”和“功能模板”中的数据，这样工作量实在太大，而我们实际画图可先画出电路符号，然后指定产品型号，实现报表统计功能即可。
8.有一页命名过一次后，页不见，后此名不能重新命？左侧页-筛选器-可用页。
9.改变原器件颜色？选项-层管理-符号图形每个元器件的连接点的电位传递属性都可自行重新设定。
在元器件属性对话框中->符号数据/功能数据页，单击“逻辑”按钮，打开“连接点逻辑对”话框，可以为每个连接点设置“电位传递到”属性，就是定义电位传递到哪个连接点。
连接的颜色最终通过“电位定义点”来设置，执行“插入”菜单->电位定义点，将电位定义点放在导线连接上，在属性对话框中->“连接图形”页中，改变“颜色”属性即可。
这样，在执行“项目数据”菜单->“连接”->“刷新”命令进行刷新，则具有相同电位的导线连接的颜色就一致了。

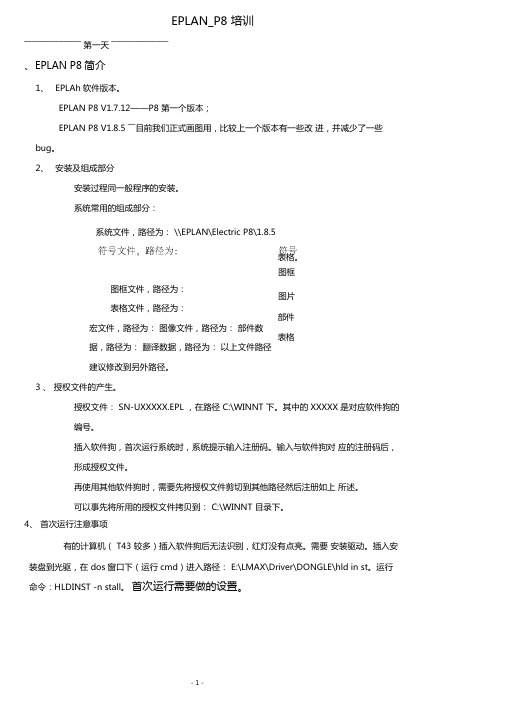

EPLAN_P8 培训――――――――――――――― 第一天 ―――――――――――――――、EPLAN P8简介1、 EPLAh 软件版本。
EPLAN P8 V1.7.12——P8 第一个版本；EPLAN P8 V1.8.5 ――目前我们正式画图用，比较上一个版本有一些改 进，并减少了一些 bug 。
2、 安装及组成部分安装过程同一般程序的安装。
系统常用的组成部分：图框文件，路径为： 表格文件，路径为：宏文件，路径为： 图像文件，路径为： 部件数据，路径为： 翻译数据，路径为： 以上文件路径建议修改到另外路径。
3 、 授权文件的产生。
授权文件： SN-UXXXXX.EPL ，在路径 C:\WINNT 下。
其中的 XXXXX 是对应软件狗的编号。
插入软件狗，首次运行系统时，系统提示输入注册码。
输入与软件狗对 应的注册码后，形成授权文件。
再使用其他软件狗时，需要先将授权文件剪切到其他路径然后注册如上 所述。
可以事先将所用的授权文件拷贝到： C:\WINNT 目录下。
4、 首次运行注意事项有的计算机（ T43 较多）插入软件狗后无法识别，红灯没有点亮。
需要 安装驱动。
插入安装盘到光驱，在 dos 窗口下（运行cmd ）进入路径： E:\LMAX\Driver\DONGLE\hld in st 。
运行命令：HLDINST -n stall 。
首次运行需要做的设置。
表格。
图片 部件 表格系统文件，路径为： \\EPLAN\Electric P8\1.8.5图框1、修改主数据存储路径：选项设置用户管理目录。
推荐：在 D 盘另建目录其中包含：表格、部件、翻译、符号、宏、图框几个文件夹。
并修改相应的路径；在 D 盘另建项目图纸编辑目录，其中包含：项目编辑、备份、 CAD 、 pdf 等文件夹，并修改项目和 DWG/DXF 路径。
注：新装的软件安装路径下的如图框中有两个文件，EPLAN 及 JUJUMAO。
1.图框2．1 新建图框“工具‐‐‐主数据‐‐‐图框‐‐‐复制”，打开文件夹，打开（OPEN）FN1_001.fn1保存为（Save）AE_001.fn1.打开图框编辑窗口。
也可以使用“工具‐‐‐主数据‐‐‐图框‐‐‐打开”，打开图框的编辑窗口。
1.2图框文本图框的文本都是项目属性。
要增加你需要的文本，“插入‐‐‐特殊文本‐‐‐项目属性”打开“项目属性特殊文本”窗口，在“放置”中点击“”打开“属性选择”窗口，选择你需要的属性。
如果“属性选择”窗口中不存在你需要的属性，可以自定义项目属性。
“选项‐‐‐设置”打开“设置“窗口，打开“项目‐‐‐管理‐‐‐增补说明”，在用户定义的增补说明中输入新名称。
2.3 图框行列查看图框有多少行列，“视图‐‐‐路径”，如果不想显示行列再次点击“视图‐‐‐路径”即可。
如果想要增加行列，先标注出图框的行列尺寸。
选择图框编辑页，右键点击选择“属性”。
打开“图框属性”窗口，把行数改为10，点击“”打开“属性选择”，选择行距[1]~[10]确认后“图框属性”窗口中出现行距[1]~[10]，把数值输入正确的行距，图框高度为276mm，分为10行，行距则为27.6mm。
报表范围起点Y，指的是图框下栏显示的信息栏是16mm。
在图框中显示行列号，“插入‐‐‐特殊文本‐‐‐列文本”或“插入‐‐‐特殊文本‐‐‐行文本”手动 在页 使用选新动放置在画面页面属性中新用新建的图框新建的图框。
面中。
新建“设置行编框“选项‐‐‐设编号格式”置”打开“设或“设置列编号设置”窗口，号格式”，选择，选择“项目择行/列号以目‐‐‐管理‐‐‐页以什么形式显页”，标准图框示。
框中。
