水壶安规标准1.结构:a.发热管端子到接地部分要求Cr大于4MM,C1大于3.MM(例如:底盘与发热管一体)b.内部线(灯线)到外部可触及之表面大于4MM,一般要用外加2N力来考核。
c.有底座的(360度)中线(N)火线(L)地线端子表示,接线端子为裸露带电体故到可触及的表面要求大于8MM(Cr= C1)，一般为了大量生产之可靠性在L﹑N端子上各加一层热缩管已保证安全距离满足要求。
还有是地线要保持最长。
d.有底座排水孔要求，圆形Φ≥５ＭＭ，其它形状的要求其面积≥２０M㎡，其域内最窄处之宽度要求大于３ＭＭ。
e.旋钮的拉力分两种：如果旋钮的形状在正常使用中不可能承受轴向力则执行１５Ｎ力;如果旋钮的形状在正常使用中很可能承受轴向力则这执行３０Ｎ力２．电源线及插头的选取及测试：插头：一般ＧＳ标准认证的插头为ＶＤＥ两圆插。
电源线：a选取依据：整机重量>３ＫＧ用１０５线；整机重量≤３ＫＧ用１０３线。
b线心：0 0.2A<I≤3A用0.5MM²(I<2M);1. 3A<I≤6A用0.75MM²;2. 6A<I≤10A用1.0MM²;3. 10A<I≤16A用1.5MM²注意:对于水壶产品EN60335-2-15中有补充说明对于便携式器具,具有电流I<10A,且电线长度小2MM,可用0.75MM²线心.C.长度要求:一般长度要求L<75CM,螺旋形盘绕除外.D.有关电线的测试:0.在正常温升测试时要求电源线分叉处温升<50K或T-25(线身上实际标示的温度值).1.拉力测试:整机重量≤1KG, 执行30N1KG<整机重量≤4KG, 执行60N整机重量>4KG 执行100N测试方法:1.先在电源出线口做一标识,标准要求是在距离压线码20MM或其它适宜地方。
2.以最不利方面执行25次,每次1秒钟.3.最后判定:软线纵位移不应超过2MM,并且导线在接线端子内的移动不应超过1M M。
1. 主题内容与适用范围：本标准规定了本公司电热水壶（以下简称为“水壶”）的有关技术要求、试验方法、包装、运输和贮存。
本标准适用于家用或类似用途的有线的或无线的电热水壶，额定容量不超过3L。
本标准不适用于汽车上使用的水壶及其它加热器具。
本标准主要参照2.1引用标准，如本标准的某些内容与该标准有冲突，则以引用标准为准。
2.引用和参考标准：2.1引用标准EN60335-1：1995：家电产品设计及结构的安全通则EN60335-2-3：1997: 家电产品设计及结构的安全液体加热器具的特殊要求2.2参考标准GB4706.1-1998：家用和类似用途电器的安全通用要求GB4706.30-92：家用各类似用途电器的安全液体加热器具的特殊要求GB1019：家用电器包装通则3.型号、型式和主要电参数:3.1型号命名：XB 6278 A派生产品代码产品型号代码系列产品代码3.2产品型式:---结构: I类电器结构---防水等级： IPX0---电源软线连接：X型(可分离式)、 Y型（固定式）3.3主要电参数:---额定电压:220V-240V AC.---额定频率:50HZ---额定功率：1000W，1200W，1500W，2200W，3000W…4.技术要求和实验方法:电热水壶应符合本标准及EN60335-1：1995、EN60335-2-3：1997的要求，并遵照本公司规定程序批准的图纸，样板及相关的技术文件制造；同时也可参考GB4706.1-1998、GB4706.19-1999的一些技术要求和试验方法。
4.1.1器具应处在正常使用中可能出现的最不利位置上进行试验。
( EN60335-1: 4.5)4.1.2环境温度: ( EN60335-1: 4.7)除非另有特殊规定，环境温度及被测器具和水的温度应保持在20±5℃。
4.1.3 正常工作条件：（EN60335-2-15 2.2.9）容器内注入额定容积的冷水进行工作，如有盖子将盖子盖上。

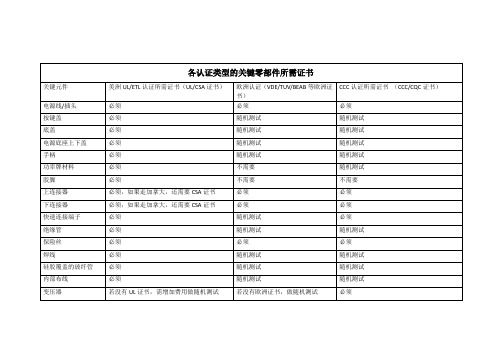

各认证类型的关键零部件所需证书CCC认证所需证书（CCC/CQC证书）关键元件美洲UL/ETL认证所需证书（UL/CSA证书）欧洲认证（VDE/TUV/BEAB等欧洲证书）电源线/插头必须必须必须按键盖必须随机测试随机测试底盖必须随机测试随机测试电源底座上下盖必须随机测试随机测试手柄必须随机测试随机测试功率牌材料必须不需要随机测试胶脚必须不需要不需要上连接器必须，如果走加拿大，还需要CSA证书必须必须下连接器必须，如果走加拿大，还需要CSA证书必须必须快速连接端子必须随机测试必须绝缘管必须随机测试随机测试保险丝必须必须必须焊线必须随机测试随机测试硅胶覆盖的玻纤管必须随机测试随机测试内部布线必须随机测试随机测试变压器若没有UL证书，需增加费用做随机测试若没有欧洲证书，做随机测试必须发热盘若没有UL证书，需增加费用做随机测试做随机测试若没有CCC证书，需增加费用做随机测试马达若没有UL证书，需增加费用做随机测试若没有欧洲证书，做随机测试若没有CCC证书，需增加费用做随机测试马达内的两条小线必须随机测试随机测试继电器必须必须必须安规电容必须必须必须光频隔离器必须必须必须控制PCB 必须需UL证书或做随机测试随机测试温控器必须必须必须密封圈必须随机测试随机测试端子支架必须随机测试随机测试LED支架必须随机测试随机测试变压器绕组必须必须必须绝缘管必须随机测试随机测试铁氟龙管必须随机测试随机测试热缩管必须随机测试随机测试绕线筒必须随机测试随机测试备注：澳洲/日本/韩国等IEC成员国的认证，除电源线和插头要相对应国家的证书，其它零件可按欧洲的证书，但证书的电压范围要包括该国的电压范围。
电热水壶质量检验规范（ISO9001-2015）检验类别检验项目检验方法工具适应范围缺陷描述/判定标准AQL 备注CR MA MI IN00.65 2.5 6.5外部结构件零件目视全部缺件、错件、部件断裂（与安规有关或导致主要功能丧失）√缺件、错件、部件断裂（与安规无关或只是降低设计的使用功能）√灯罩氖灯通电检查灯罩/氖灯灯罩松动或未装到位√灯不亮或闪动√壶体目视全部壶体表面抛光不均匀，壶体应无变形划伤√壶口毛制利手√把手与壶体配合间隙应小于0.3mm,壶盖与壶体配合间隙应小于0.5mm√电源线插头目视卷尺万用表全部电源线或插头绝缘层有破皮、削伤、破损（未露导体）√电源线或插头绝缘层有破皮、削伤、破损（露出导体）√电源线或插头规格、型号、芯线颜色以及相关安规标示错误，包括插头额定电压/电流（插头：三扁插250V/10A CCC 认证，线体300/500V 3×0.75m㎡（黑色胶线），CCC认证，外露长度70-75cm,插头套有PVC保护套√电源线及插头脏污,有刮痕、表面烧黑或氧化√胶脚目视手感全部未装到位√漏装、松动易脱落√内部结构件内部结构目视对比全部缺件、错件，部件断裂（与安规有关）√缺件、错件，部件断裂（与安规无关）√内部异物摇晃拆机全部异物为非导电体或不易燃物体√异物为导电体或易燃物体√螺丝扭力计全部螺丝未锁紧或滑牙，螺丝连接须能满足扭力要求，螺丝扭力＞1.0 Kg.f.cm√螺丝扭力参考工艺卡螺丝头断裂或螺丝漏锁√内部配线目视手感对比内部配线电源线N、L接反√比对零部件清单绝缘表面破损但未露出导体√绝缘表面破损且露出导体√温控器目视/通电测试温控器温控器规格用错√比对样机温控器不能自动跳离√温控器干烧自动跳离时间不在30~40秒内√拉力拉力计内配线端子连接拉力要求>2.5KG √引线连接拉力要求>3LBS(1.36KG) √安全性能耐压测试仪器全部样机在充分加热的条件下，对电源线极性和裸露的电金属部件之间施与1500V/0.75mA/2Sec无击穿报警或闪洛现象;√耐压仪泄漏电流全部将样机置于绝缘平面，测试电源两极与可接触表面之间的漏电流，可接触表面包括可接触不带电金属部件或绝缘材料（借助小于10x20cm的锡箔纸），要求测量以下情况的漏电流，漏电流值不能超过0.75mA√泄漏电流测试仪吊磅测试拉力法码电源线电源线须通过35磅/1分钟的拉力测试，绝缘层位移不能超过2mm（每批抽测2PCS）√特性功能功率功率仪全部功率不1000W+5%-10%W范围内√无功率√稳定性塞规整机整机摇晃大于0.5mm √温度及时间测试秒表/目视整机蒸汽开关跳开时水温不可以低于98℃√在样机煲水过程中,（盖子盖好，过滤网装到位状态下煲水），不可有水珠从壶内溅出或溢出√水温由98℃时开始计时,测试蒸汽开关跳开的时间T应在40秒内(温度线探头离水煲底的高度为20mm~25mm)√装MAX刻度冷水煲至水沸腾,蒸汽开关跳开时间应在6-7分钟内就可以把水煲开√当蒸汽开关断开时,拔掉电源, 立刻按下开关制, 直至开关可重新回复到On的位置,此时间要求在25秒内√干煲测试秒表/功率仪/耐压仪整机输入220V的电压，壶内不加水干煲记录跳制跳开的时间。
1. 主题内容与适用范围：本标准规定了本公司电热水壶（以下简称为“水壶”）的有关技术要求、试验方法、包装、运输和贮存。
本标准适用于家用或类似用途的有线的或无线的电热水壶，额定容量不超过3L。
本标准不适用于汽车上使用的水壶及其它加热器具。
本标准主要参照2.1引用标准，如本标准的某些内容与该标准有冲突，则以引用标准为准。
2. 引用和参考标准：2.1引用标准:EN60335-1： 2002：家用和类似用途电器的安全--- 通用要求EN60335-2-15：2004：家用和类似用途电器的安全--- 液体加热器具的特殊要求2.2参考标准:GB4706.1- 2005：家用和类似用途电器的安全---通用要求GB4706.19-2004：家用和类似用途电器的安全--- 液体加热器具的特殊要求GB1019：家用电器包装通则3. 型号、型式和主要电参数:3.1型号命名：HB — XXXX A派生产品代码产品型号代码系列产品代码注：派生产品代码按公司产品编码规则(文件编号EQ/QW-01-01)3.2产品型式:---结构: I类结构电器---防水等级： IPX0---电源软线连接：X型(可分离式)、 Y型（固定式）3.3主要电参数:---额定电压:220V-240V AC.---额定频率:50Hz---额定功率：1000W，1200W，1500W，1850W，2200W，3000W…4.技术要求和实验方法:电热水壶应符合本标准及EN60335-1：2002、EN60335-2-15：2004的要求，并遵照本公司规定程序批准的图纸，样板及相关的技术文件制造；同时也可参考GB4706.1-2005、GB4706.19-2004的一些技术要求和试验方法。
4.1.1器具应处在正常使用中可能出现的最不利位置上进行试验。
( EN60335-1: 4.5)4.1.2环境温度: ( EN60335-1: 4.7)除非另有特殊规定，环境温度及被测器具和水的温度应保持在20±5℃。
