防爆等级要求介绍 防爆标志

防爆等级标志【原创版】目录1.防爆等级标志的定义和重要性2.防爆等级标志的分类和标识3.防爆等级标志的应用场景4.防爆等级标志的国内外标准及发展趋势正文一、防爆等级标志的定义和重要性防爆等级标志是用于表示设备或产品在爆炸性环境中的防爆性能级别的标识。

在石油、化工、煤矿等易燃易爆场所，防爆等级标志具有极高的重要性，它可以帮助用户正确选择和使用防爆设备，确保生产安全。

二、防爆等级标志的分类和标识防爆等级标志主要分为以下几个等级：1.隔爆型（d）：设备在爆炸性环境中，即使内部发生爆炸，其爆炸产生的火焰和压力也不会传到设备外部。

2.增安型（e）：设备的设计和制造使得其内部产生的火花、电弧等可能引发爆炸的因素受到有效限制。

3.本质安全型（i）：设备的电路和结构设计使得其在正常工作条件下和预期的故障状态下都不会产生爆炸。

4.正压型（p）：设备内部保持正压，以防止外部爆炸性气体进入设备内部。

5.充油型（o）：设备内部充满油，以降低爆炸性气体的压力和传播速度。

6.充砂型（q）：设备内部充满砂，以降低爆炸性气体的压力和传播速度。

三、防爆等级标志的应用场景防爆等级标志在各种易燃易爆场所中都有广泛的应用，例如：石油化工厂、天然气站、煤矿、面粉厂等。

根据不同的应用场景，可以选择不同防爆等级的设备，以确保设备在爆炸性环境中的安全性能。

四、防爆等级标志的国内外标准及发展趋势我国防爆等级标志的标准主要参照GB/T 3836.1-2010《爆炸性环境用防爆电气设备第 1 部分：通用要求》等标准。

随着科技的发展，防爆等级标志在国际间的交流和合作越来越紧密，国内外的标准也在不断更新和完善，以适应市场的需求。

总之，防爆等级标志在保障生产安全方面具有重要作用，了解防爆等级标志的分类和标识有助于用户正确选择和使用防爆设备。

防爆等级划分标准目录简介示例编辑本段简介防爆等级的定义防爆电气设备的防爆等级的划分是根据设备使用的类别、爆炸性气体混合物的温度组别、防爆电气设备的防爆型式来划分的。

防爆电气设备分为两类：I类为煤矿井下用电气设备；II为除矿井以外的场所使用的电气设备，依照最大试验安全间隙（MESG）或最小点燃电流（MICR）来区分，II类电器设备又分为：IIA、IIB、IIC 三个类别。

以上四个类别主要是根据不同工况下可能引爆的最小火花能量，我国和欧洲及世界上大部分国家和地区将爆炸性气体分此四个危险等级，具体区别如下表：组别对比其次，根据爆炸性气体混合物按引燃温度的差异，组别又分为T1、T2、T3、T4、T5、T6六种，引燃温度用t（℃）表示，各组别的引燃温度为：T1为：450℃＜t；T2为：300℃＜t ≤450 ℃；T3为：200℃＜t ≤300 ℃；T4为：135℃＜t ≤200℃；T5为：100℃＜t ≤135℃；T6为：85℃＜t ≤100℃。

再次，针对不同的用途，防爆电气的防爆型式有所不同，型式分主要包括为：1、隔爆型，标志为d；2、增安型，标志为e；3、正压型，标志为P；4、本安型，标志为i，5、充油型，标志为o ；6、充砂型，标志为q ；7、无火花型，标志为n ；8、浇封型，标志为m ；9、气密型，标志为h 。

编辑本段示例：防爆标志为dIIBT4，代表：防爆电气产品的型式为隔爆型，是使用在II类场所的IIB级（类）别，爆炸性气体的引燃温度为T4的组别。

防爆等级可能发生爆炸的环境。

(如：可燃性气体，粉尘环境，炼油、石化厂，加油站、加气站等) ，爆炸性气体环境大气条件下，气体、蒸汽或雾状的可燃物质与空气构成的混合物，在该混合物中点燃后，燃烧将传遍整个未燃混合物的环境。

（如：CH4,C2H2,C2H4,NH3,CO,C2H5OH等防爆电气设备）目录编辑本段危险区域和非危险区域6.（爆炸性气体环境中的）危险区域和非危险区域:危险区域：爆炸性气体环境大量出现或预期可能大量出现，以致要求对电气设备的结构、安装和使用采取专门措施的区域。

国标产品防爆等级划分标准
在工业生产和使用过程中，防爆产品的安全性至关重要。

为了确保产品在爆炸性环境中的安全运行，国家制定了一系列的防爆等级划分标准。

这些标准旨在帮助企业和消费者选择适合特定环境的防爆产品，以降低爆炸事故的风险。

根据国标，防爆产品的等级划分主要包括防爆等级、防爆标志和防爆性能等级。

防爆等级是指产品在爆炸性环境中的安全性能等级，通常分为不同的等级，如Exd、Exe、Exn、Exi等。

防爆标志则是指产品在爆炸性环境中的使用范围和条件，如防爆标志为Exd IIB T4表示产品适用于ⅡB类气体环境，并且温度等级为T4。

而防爆性能等级则是指产品在爆炸性环境中的防护性能，如防爆灯具的防爆性能等级可以根据其防护性能分为不同等级。

在实际应用中，企业和消费者应根据具体的工作环境和需求，选择符合国标防爆等级划分标准的产品。

同时，生产企业也应严格按照国标要求进行产品设计、生产和测试，确保产品符合相应的防爆等级标准，以保障产品在爆炸性环境中的安全性能。

总之，国标产品防爆等级划分标准的制定和遵守，对于保障工
业生产和使用中的安全至关重要。

只有通过严格的标准和规范，才能有效降低爆炸事故的发生率，保障人员和设备的安全。

希望企业和消费者都能认真遵守国标，选择符合标准的防爆产品，共同维护工业生产和使用的安全。

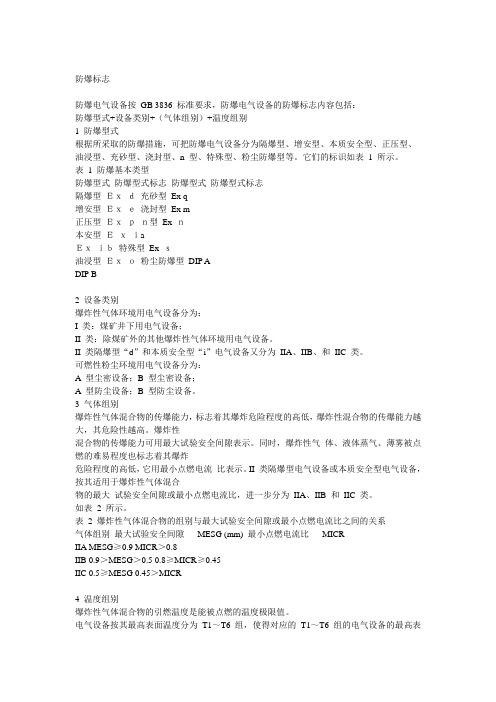

防爆标志防爆电气设备按GB 3836 标准要求，防爆电气设备的防爆标志内容包括：防爆型式+设备类别+（气体组别）+温度组别1 防爆型式根据所采取的防爆措施，可把防爆电气设备分为隔爆型、增安型、本质安全型、正压型、油浸型、充砂型、浇封型、n 型、特殊型、粉尘防爆型等。

它们的标识如表1 所示。

表1 防爆基本类型防爆型式防爆型式标志防爆型式防爆型式标志隔爆型Ｅｘｄ充砂型Ex q增安型Ｅｘｅ浇封型Ex m正压型Ｅｘｐｎ型Ex ｎ本安型ＥｘｉaＥｘｉｂ特殊型Ex ｓ油浸型Ｅｘｏ粉尘防爆型DIP ADIP B2 设备类别爆炸性气体环境用电气设备分为：I 类：煤矿井下用电气设备；II 类：除煤矿外的其他爆炸性气体环境用电气设备。

II 类隔爆型“d”和本质安全型“i”电气设备又分为IIA、IIB、和IIC 类。

可燃性粉尘环境用电气设备分为：A 型尘密设备；B 型尘密设备；A 型防尘设备；B 型防尘设备。

3 气体组别爆炸性气体混合物的传爆能力，标志着其爆炸危险程度的高低，爆炸性混合物的传爆能力越大，其危险性越高。

爆炸性混合物的传爆能力可用最大试验安全间隙表示。

同时，爆炸性气体、液体蒸气、薄雾被点燃的难易程度也标志着其爆炸危险程度的高低，它用最小点燃电流比表示。

II 类隔爆型电气设备或本质安全型电气设备，按其适用于爆炸性气体混合物的最大试验安全间隙或最小点燃电流比，进一步分为IIA、IIB 和IIC 类。

如表2 所示。

表2 爆炸性气体混合物的组别与最大试验安全间隙或最小点燃电流比之间的关系气体组别最大试验安全间隙MESG (mm) 最小点燃电流比MICRIIA MESG≥0.9 MICR＞0.8IIB 0.9＞MESG＞0.5 0.8≥MICR≥0.45IIC 0.5≥MESG 0.45＞MICR4 温度组别爆炸性气体混合物的引燃温度是能被点燃的温度极限值。

电气设备按其最高表面温度分为T1～T6 组，使得对应的T1～T6 组的电气设备的最高表面温度不能超过对应的温度组别的允许值。

防爆基础知识1、防爆电气设备按GB 3836标准要求，防爆电气设备的防爆标志内容包括：防爆型式+设备类别+（气体组别）+温度组别-----Ex dIICT62、根据所采取的防爆措施，可把防爆电气设备分为隔爆型、增安型、本质安全型、正压型、油浸型、充砂型、浇封型、气密型、特殊型、粉尘防爆型等。

下面介绍我们常用的标识含义，具体如表1所示。

表面温度。

设备类别爆炸性气体环境用电气设备分为：I类：煤矿井下用电气设备；II类：除煤矿外的其他爆炸性气体环境用电气设备。

II类隔爆型“d”和本质安全型“i”电气设备又分为IIA、IIB、和IIC类。

可燃性粉尘环境用电气设备分为：A型尘密设备；B型尘密设备；A型防尘设备；B型防尘设备。

气体组别爆炸性气体混合物的传爆能力，标志着其爆炸危险程度的高低，爆炸性混合物的传爆能力越大，其危险性越高。

爆炸性混合物的传爆能力可用最大试验安全间隙表示。

同时，爆炸性气体、液体蒸气、薄雾被点燃的难易程度也标志着其爆炸危险程度的高低，它用最小点燃电流比表示。

II类隔爆型电气设备或本质安全型电气设备，按其适用于爆炸性气体混合物的最大试验安全间隙或最小点燃电流比，进一步分为IIA、IIB和IIC类。

表2 爆炸性气体混合物的组别与最大试验安全间隙或最小点燃电流比之间的关系气体组别最大试验安全间隙MESG (mm)最小点燃电流比MICR IIA 1.14>MESG≥0.9 1.0>MICR＞0.8II B0.9＞MESG＞0.50.8≥MICR≥0.45II C0.5≥MESG0.45＞MICR温度组别爆炸性气体混合物的引燃温度是能被点燃的温度极限值。

电气设备按其最高表面温度分为T1～T6组，使得对应的T1～T6组的电气设备的最高表面温度不能超过对应的温度组别的允许值。

温度组别、设备表面温度和可燃性气体或蒸气的引燃温度之间的关系如表3所示。

温度级别设备的最高表面温度（℃）可燃性物质的点燃温度（℃）T1450T>450T2300450≥T>300T3200300≥T>200T4135200≥T>135T5100135≥T>100T685100≥T>85如电气设备为I类隔爆型：防爆标志为ExdI如电气设备为II类隔爆型，气体组别为B组，温度组别为T3，则防爆标志为：ExdIIBT3。

防爆等级标志
防爆等级标志是用于指示和表示设备、仪器或区域的防爆能力的标识。

以下是常见的防爆等级标志及其含义：
1. Ex - 表示设备或仪器具有防爆性能。

2. d - 表示设备或仪器在正常操作下不会产生电弧、火花或高温。

3. e - 表示设备或仪器具有额外保护，防止外部物质进入，并阻止火花的产生。

4. ia - 表示设备或仪器具有非常低的能量，适用于易燃气体环境。

5. ib - 表示设备或仪器具有较低的能量，适用于可燃气体环境。

6. ic - 表示设备或仪器具有一定的能量，适用于一般可燃气体环境。

7. ma - 表示设备或仪器具有非常低的能量，适用于易燃粉尘环境。

8. mb - 表示设备或仪器具有较低的能量，适用于可燃粉尘环境。

9. mc - 表示设备或仪器具有一定的能量，适用于一般可燃粉尘环境。

这些标志通常用于防爆设备的选择、安装和使用过程中，以确保在易燃气体或粉尘环境中工作时的安全性。

根据实际需求，可能会使用不同组合的标志来表示具体的防爆等级。

防爆等级知识防爆标识ExdⅡB T4与ExdⅡC T4Ex-----explosion-proof防爆英文缩写，防爆标识 d------防爆形式，“d”是指隔爆型 IIC----防爆等级划分，主要分为I类（矿用）、II类（厂用）。

其中II类又分为：IIA、IIB、IIC（A<B<C) T4-----温度组别（T1~~T6)一、危险场所区域划分危险场所区域的含义，是对该地区实际存在危险可能性的量度，由此规定其可适用的防爆型式。

国际电工委员会/欧洲电工委员会划分的防爆区域为：0区：连续地存在危险性大于1000小时/每年的区域；1区：断续地存在危险性10~1000小时/每年的区域；2区：事故状态下存在的危险性0.1~10小时/每年的区域；中国划分的有效区域和以上相同。

二、防爆标志解析①气体组别典型的危险性气体欧洲电工标准化委员会北美NEC500条款CLASS1表气中国GB-3836-1最小点燃能量（微焦）EN50014EC乙炔ⅡC A ⅡC 20氢气ⅡC A ⅡC 20乙烯ⅡB C ⅡB 60丙烷ⅡA D ⅡA 180注:中国GB3836标准规定ⅡC级最小点燃能量为19微焦耳,ⅡA 级最小点燃能量为200微焦耳。

气体分组和点燃温度,在一定环境温度和压力下与可燃性气体和空气的混合浓度有关。

②温度组别（T组）这是与气体点燃温度有关的电气设备（假定环境温度为40℃时）的最高表面温度，点燃能量与点燃温度无关。

在标准BS5345第一部分中列出了所有可燃性气体和其组别。

最高表面温度组别温度（℃）IEC79-8 GB3836-1 450℃ T1 T1300℃ T2 T2200℃ T3 T3135℃ T4 T4100℃ T5 T585℃ T6 T6③防爆标志以下以CENELEC氢气防爆标志为例：E Ex ia ⅡC T4E：按CENELEC标志认可Ex：防爆公用标志ia：防爆型式（本质安全）Ⅱ：设备组别C：气体组别T4：温度组别④名词解释隔爆型电气设备（d）：是指把能点燃爆炸性混合物的部件封闭在一个外壳内，该外壳能承受内部爆炸性混合物的爆炸压力并阻止和周围的爆炸性混合物传爆的电气设备。
