混凝土砌块复杂弧形曲线砌体墙施工技术[摘要]本文以北京市海淀区某房屋建筑工程为实例，阐述了混凝土砌块复杂弧形形曲线砌体墙的施工工艺和技术要点以及针对影响质量因素所采取的重点控制措施，为同类工程提高施工质量提供重要参考。

[关键词]曲线砌体墙测量放样 BIM技术质量控制1.工程概况及施工重难点分析本项目位于北京市海淀区，规划用地面积约2.2万㎡，南北长约220米，东西宽约156米，项目由1栋地上18层科研楼、4层配套裙房、地下4层商业及车库组成，建筑高度84m，总建筑面积约10万㎡，集商业办公、休闲娱乐、地下停车、地铁接驳等功能为一体的开放式城市共享空间商业综合体，塔楼为钢筋混凝土框架-核心筒结构，裙房及地下室为钢筋混凝土框架结构。

本工程砌体结构墙体采用100mm、200mm厚加气混凝土砌块，砌体施工质量控制等级为B级，墙体转角处多采用圆弧平面曲线形式，分布于地上地下各楼层，弧形砌体墙最大半径14.2m,最小半径1m,弧长1.5m至28m不等，其中包括S形曲线砌体墙半径3m，弧长4.3m，因弧形砌体墙工程量较大，具有多曲率、弧长不一、连续多段的特点，故施工难度较大，质量较难控制。

2.施工准备1）及时编制施工方案，报监理单位和建设单位审核审批。

由方案编制人对项目所有管理人员针对施工的关键部位、施工难点、质量和安全要求、操作要点及注意事项等进行全面交底，并实行样板引路制度。

2）现场施工队伍、材料及机具准备。

3）主体工程的结构施工完毕，并经有关部门验收合格，地下室临时照明安装到位，施工区域清理干净，现场已弹好结构位置线及控制线，经验线符合设计图纸和施工质量验收规范的要求。

3.施工工艺及技术要点工艺流程：基层处理→放线→构造柱植筋绑扎→排砖→挂线砌墙→绑梁带拉结钢筋→支模板→浇筑混凝土→拆模板→顶部补砌→验收。

技术要点：1）首先为了保证粘结牢固，将基层上的浮灰清扫干净，并用水浇湿润。

2）在结构墙柱上弹好标高控制线，在楼地面上弹好墙身线、门洞口线、构造柱定位线，砌体结构的标高轴线应引自基准控制点。

三面墙相连的构造柱支模板一种三面支模构造柱饰面清水混凝土模板支模结构，包括三根方木横楞，两根所述方木横楞与岩面垂直设置，两根所述方木横楞之间靠近底部的位置处连接有另外一根所述方木横楞，三根所述方木横楞内侧的位置处设置有覆膜胶合板，所述覆膜胶合板与所述方木横楞相对设置，两根相对设置的所述方木横楞外侧的位置处设置有对拉螺杆，所述对拉螺杆设置有两组，所述对拉螺杆贯穿所述方木横楞，并延伸至所述方木横楞的外侧，所述对拉螺杆位于所述方木横楞外侧的位置处设置有两块固定槽钢，两块固定槽钢端面的位置处设置有槽钢垫块，所述对拉螺杆位于所述槽钢垫块外侧的位置处设置有固定螺母，所述覆膜胶合板内侧端面的位置处设置有梁钢筋和柱钢筋。

优选地，所述覆膜胶合板和所述方木横楞之间的位置处设置有两根以上的方木竖楞，所述方木竖楞均匀设置在所述覆膜胶合板和所述方木横楞之间的位置处；使得整体更加牢固。

优选地，所述覆膜胶合板内侧位于底部的两个夹角位置处设置有倒角条，所述倒角条为PVC材质。

优选地，所述覆膜胶合板包括上层覆膜胶合板和下层覆膜胶合板，所述上层覆膜胶合板与所述下层覆膜胶合板之间的位置处设置有明缝条，所述明缝条顶面和底面的位置处均设置有安装槽，所述上层覆膜胶合板和所述下层覆膜胶合板均设置在所述安装槽内；通过设置有明缝条，使得两块覆膜胶合板拼接更加方便。

优选地，所述固定槽钢与所述方木横楞之间的位置处设置有防水垫片，所述对拉螺杆穿过所述防水垫片；起到防水效果，穿过防水垫片，可以对防水垫片起到固定作用。

优选地，所述梁钢筋、所述柱钢筋与所述覆膜胶合板之间的位置处设置有垫块，所述垫块为混凝土浇筑式。

优选地，所述覆膜胶合板的表面齐平设置，三根所述方木横楞交叉设置，并两两之间向外延伸一段距离，同时所述覆膜胶合板的边角与所述方木横楞的边角相对设置；形成了内撑外拉的效果，使其结构更加牢固。

本实用新型的有益效果是：该结构安装方便，且造价明显下降，节约成本，同时结构简单，安装方便，可以有效地缩短工期，同时可以保证地下室外墙结构支模可靠，避免施工过程中的构件变形，保证了地下室外墙的浇筑质量，塑造有特色的观感质量。

大神绘制脚手架三维构造图，清晰明了洞口拉结细部做法：架体小横杆延长作为连墙杆，a为800 mm或1050 mm（悬挑式脚手架为800 mm，落地式脚手架为1050 mm），连墙杆外露洞口≥100 mm。

在连墙杆上，内外墙各附加一根钢管，用扣件连接，小横杆两端分别外露洞口各≥100 mm。

进入装修阶段，墙体需加设成品保护2、连墙件抱柱构造柱子拉结细部做法：在个别位置无法两步三跨设置连墙件时，采用抱柱补强措施。

在架体上附加一根连墙杆，延伸至柱子一侧，在柱子另外三个侧面附加三根小横杆，用扣件与连墙杆连接，形成环抱。

钢管外露长度≥100 mm 3、抛撑构造说明：1. 此构造用于建筑物柱距较大、层高≥5 m等，连墙件设置不能满足两步三跨要求的情况。

2. 搭设抛撑时，抛撑采用通长杆并采用旋转扣件固定在脚手架上，与地面的倾斜度为45°～60°。

3. 普通脚手架开始搭设立杆时，也应每隔六跨设置一根抛撑，直至连墙杆安装稳定后，方可根据情况进行拆除。

4、层高过高、柱距过大时连墙件构造格构柱细部做法：当层高过高、柱距过大时可增设格构柱，格构柱截面尺寸宜为460mm×460 mm，钢格构为4根150 mm×150mm×12 mm 角钢及缀板焊接而成，每隔两步三跨设置一根钢管作为连墙件。

主体混凝土浇筑时，应设置格构件预埋件5、外架内防护构造外架填芯杆细部做法：架体与建筑物的间隙应小于150 mm，间隙超大时，可充分利用靠墙一端的横向水平杆合理外伸（不应大于架体宽度的40%，大于400 mm 时应增设填芯杆），每层应采取铺设钢笆片、挂设安全兜网等防护措施，使架体与建筑物的间隙满足要求。

1. 钢笆片：架体与建筑物的间隙大于400 mm时则需要使用钢笆片措施。

2. 安全兜网：架体与建筑物的间隙为150～400 mm时则需要使用安全兜网措施。

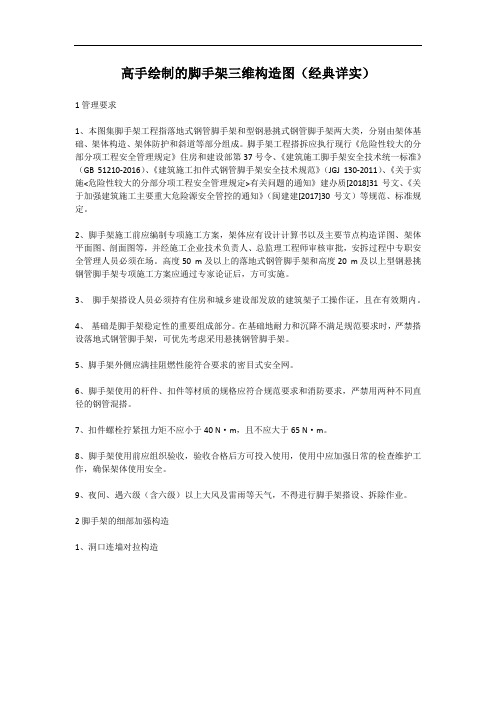

高手绘制的脚手架三维构造图（经典详实）1管理要求1、本图集脚手架工程指落地式钢管脚手架和型钢悬挑式钢管脚手架两大类，分别由架体基础、架体构造、架体防护和斜道等部分组成。

脚手架工程搭拆应执行现行《危险性较大的分部分项工程安全管理规定》住房和建设部第37号令、《建筑施工脚手架安全技术统一标准》（GB 51210-2016）、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011）、《关于实施<危险性较大的分部分项工程安全管理规定>有关问题的通知》建办质[2018]31号文、《关于加强建筑施工主要重大危险源安全管控的通知》（闽建建[2017]30号文）等规范、标准规定。

2、脚手架施工前应编制专项施工方案，架体应有设计计算书以及主要节点构造详图、架体平面图、剖面图等，并经施工企业技术负责人、总监理工程师审核审批，安拆过程中专职安全管理人员必须在场。

高度50 m及以上的落地式钢管脚手架和高度20 m及以上型钢悬挑钢管脚手架专项施工方案应通过专家论证后，方可实施。

3、脚手架搭设人员必须持有住房和城乡建设部发放的建筑架子工操作证，且在有效期内。

4、基础是脚手架稳定性的重要组成部分。

在基础地耐力和沉降不满足规范要求时，严禁搭设落地式钢管脚手架，可优先考虑采用悬挑钢管脚手架。

5、脚手架外侧应满挂阻燃性能符合要求的密目式安全网。

6、脚手架使用的杆件、扣件等材质的规格应符合规范要求和消防要求，严禁用两种不同直径的钢管混搭。

7、扣件螺栓拧紧扭力矩不应小于40 N·m，且不应大于65 N·m。

8、脚手架使用前应组织验收，验收合格后方可投入使用，使用中应加强日常的检查维护工作，确保架体使用安全。

9、夜间、遇六级（含六级）以上大风及雷雨等天气，不得进行脚手架搭设、拆除作业。

2脚手架的细部加强构造1、洞口连墙对拉构造洞口拉结剖面图洞口拉结三维模型图洞口拉结细部做法：架体小横杆延长作为连墙杆，a为800 mm或1050 mm（悬挑式脚手架为800 mm，落地式脚手架为1050 mm），连墙杆外露洞口≥100 mm。

混凝土小型空心砌块房屋抗震设计规定混凝土小型空心砌块在我国使用、研究已有二十多年的历史, 随着在全国范围内对粘土砖的逐步禁止使用, 混凝土小型空心砌块作为一种相对比较成熟的新型墙体材料, 在多层和中、高层房屋中, 正在越来越广泛的被使用。

推广应用混凝土小型空心砌块的意义在于: 保护土地资源, 利用工业废料, 节约能源, 推广工厂化生产, 提高劳动生产率, 科学管理产品质量。

而且混凝土小型空心砌块力学性能较好, 适用范围较广, 在一般工业与民用建筑的多层与高层中都可以使用, 有很好地发展前景。

但是, 由于混凝土小型空心砌块与传统使用的粘土砖相比, 无论是在材料本身、砌筑方法、受力性能、破坏机制、构造措施等方面都有较大的不同, 因此混凝土小型空心砌块房屋的抗震设计方法与传统砌体房屋就有所不同。

近年来, 上海、北京、沈阳、南京、长沙、成都、昆明等地的科研单位, 对混凝土小型空心砌块房屋的抗震性能和容易出现的裂缝和渗漏等情况, 从材料、施工质量控制、结构形式、构造措施等方面展开了深入地试验研究, 并取得了相应的成果。

这次规范修定中, 在总结混凝土小型空心砌块房屋的抗震经验, 反映最新科研成果, 推广使用混凝土小型空心砌块等方面作了大量的工作, 对原抗震设计规范的一些条文作了修改和补充, 并在附录中新增加了配筋混凝土小型空心砌块抗震墙房屋抗震设计要求等新内容。

一、混凝土小型空心砌块多层房屋1.一般规定1)、混凝土小型空心砌块的材料和外型混凝土小型空心砌块主要是指砌块外型尺寸为390×190×190mm、空心率为50％左右的单排孔混凝土空心砌块, 是利用混凝土掺加一定量的粉煤灰和外加剂, 经蒸压养护而成的混凝土砌块。

砌块的截面面积按毛截面计算, 砌块的强度等级按单块抗压强度确定。

迄今为止, 全国各有关科研研究单位主要是对外型尺寸为390×190×190mm、空心率为50％左右的单排孔混凝土小型空心砌块进行了大量的试验研究, 规范的有关规定也主要是反映了这一部分的研究成果。
