多参数监护仪各参数的检测方法多参数监护仪各参数的检测方法萧鹊常用监护参数: 心电、呼吸、体温、无创血压、脉搏氧饱和度、有创压；扩展监护参数: 心排量、二氧化碳、麻醉气体、氧气。

一、监护产品检验方法介绍监护产品是目前临床上用于实时监测重症或手术患者的各种生理参数的主要设备，在监护产品的研发、生产、检验以及在临床使用过程的定期检验和校准等过程都需要采用规范的检验手段和方法。

按国内的标准要求，监护仪生产企业都需要有自己的产品企业标准，在企业标准中针对各种监护参数的各种指标都规定了范围和精度，同时也给出了相应的检验方法，由于各个企业的产品开发技术水平不同，对国家或国际有关标准的理解差异性很大，有些监护参数还没有相应的标准来遵循，这使得同样参数的测试可能对应于不同的检验方法，这样的检验结果的可信度将大打折扣，如能针对各种监护参数，根据相应的标准和法规，给出统一的检验方法，规范评价尺度，这样将有力于不同监护仪企业之间的公平竞争和产品的质量客观评估。

监护仪产品的检验方法，原则上可以分成实验室测试检验和临床测试检验，针对不同的监护参数，上述测试检验方法的比重会存在相当的差异，虽然这两种方法都是在监护仪产品的开发、生产、准产和维护过程中常规使用的方法，但在不同的阶段和不同的参数他们的适用强度也是不同的; 其中实验室测试检验主要是基于信号模拟器或标准数据库的参数测量准确性和测量范围的评估，如心电参数的实验室测量检验可以借助于心电模拟器和标准心电数据库; 而临床测试检验主要基于已有的同类设备或同类的测量方法在临床上对比测试，如无创血压的临床试验检验可以借助于临床上已有其它公司类似的产品或基于听诊法的血压测量方法等。

下面将分模拟器检验方法、临床试验检验方法、实际的检验方法、检验内容等方面分别对监护仪的各种参数的检验方法和合理性进行介绍和讨论，针对这些内容我们将分成若干个专题分别对监护仪的常用监护参数: 心电、呼吸、体温、无创血压、脉搏氧饱和度、有创压; 扩展的监护参数: 心排量、二氧化碳、麻醉气体、氧气。

第 2 章原理说明2.1 原理概述（以PM-9000为例）PM-9000便携式监护仪主要完成对ECG、RESP、SpO2、NIBP、TEMP、IBP、CO及CO2等生理参数的监护(其中IBP、CO、CO2为可选配功能，下文涉及到功能介绍皆如此)。

为了完成这些功能，其从功能主要包括如下几个主要部分：A. 参数测量部分；B. 主控制部分；C. 人机接口部分；D. 电源部分；E. 其他辅助功能部分；下面，分别予以说明。

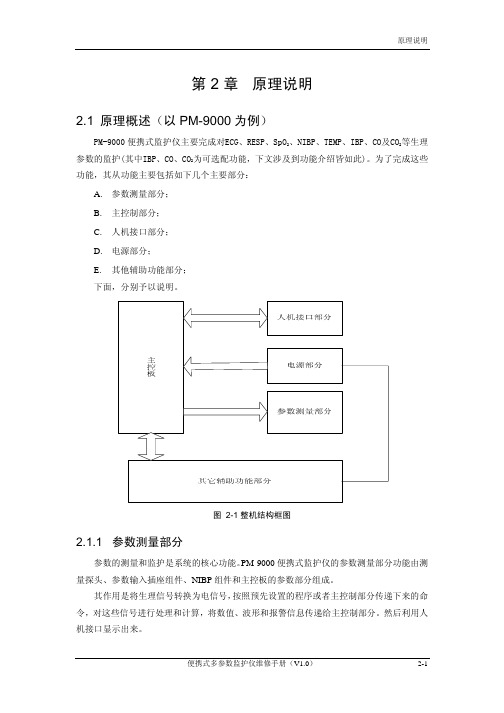

图 2-1整机结构框图2.1.1 参数测量部分参数的测量和监护是系统的核心功能。

PM-9000便携式监护仪的参数测量部分功能由测量探头、参数输入插座组件、NIBP组件和主控板的参数部分组成。

其作用是将生理信号转换为电信号，按照预先设置的程序或者主控制部分传递下来的命令，对这些信号进行处理和计算，将数值、波形和报警信息传递给主控制部分。

然后利用人机接口显示出来。

2.1.2 主控制部分在PM-9000 便携式监护仪中，主控制部分特指主控板的主控部分。

它的主要功能是驱动人机接口、管理参数测量和向用户提供其他特殊功能，例如配置存储、波形和数据的回顾等。

(如图2-1）2.1.3 人机接口部分PM-9000 便携式监护仪的人机接口包含了TFT显示器、记录仪、扬声器、指示灯、按键和编码器等。

TFT显示器是最主要的输出接口，高分辨率的显示器向用户提供大量的实时和历史数据及波形，并提供各种信息和报警提示信息等。

记录仪是显示器的一个补充，允许操作者将各种数据打印出来使用和保存。

扬声器提供声音报警功能。

指示灯提供了电源、电池、报警等方面的附加信息。

按键和编码器是系统的用户输入接口，通过它们用户把信息和指令输入到监护仪中。

2.1.4 电源部分电源是系统的重要组成部分，包括主电源板、背光板、及电池以及风扇等部分。

主电源板将外部输入的交流市电转换为5V和12V的直流低压电源，提供给系统的各个组成部分。

同样，TFT显示器对电源也有特殊要求，因此使用一个背光板。

> Overview > Assays > Technical Specifications Tools ADVIA Centaur XP Immunoassay System How does your lab meet varied testing demands?Comprehensive Menu Comprehensive diagnostic testing covers screening, diagnosis, risk assessment and monitoring 30 onboard reagents maximize test capacity Powerful Productivity High throughput, up to 240 tests per hour, to keep pace with peak workload times High­resolution touch screen for easy interaction Expanded ancillary reagent and fluid capacityData archive feature reduces time for administrative tasksUniversal sample rack design eliminates manual tasksExcellent Patient CareSTAT port guarantees priority sampling at any timeDisposable pipette tips eliminate sample­to­sample carryoverAutomatic dilution, repeat and reflex testingSmart Algorithm Software automatically repeats and confirms reactive testingSuperior Service360º status light displays system information visible from all pointsUser interface adjusts for customized ergonomicsNo daily startup with automated maintenance features> Home > Healthcare > Laboratory Diagnostics > Immunoassay > Immunoassay Systems > ADVIA Centaur XP Immunoassay System Features & Benefits Immunodiagnostics at a Higher LevelFlexible Solutions Connectivity to Aptio™ Automation,ADVIA Automation, StreamLAB Automation and VersaCell SolutionsSiemens Remote Service (SRS)proactively maintains Siemens' systemsNew instrument sensors enhance remote diagnostic functions Related Products, Services & Resources®®®> Advanced Acridinium Ester Video > ADVIA Centaur Customer Spotlight > VersaCellSystem > Dimension Suite > CentraLink Data Management System > > >> > ©Siemens Corporation 2010 ­ 2015 , All Rights Reserved ­。

GE Marquette Solar8000M监护仪操作简介一、操作步骤（一）开机1、打开电源开关，机器自检,监护仪操作帮助信息窗口将会显示于屏幕上。

2、此信息窗口中讲如何调节TRIM KNOB键(TRIM KNOB键)。

CLOSR WINDOW（关闭窗口）选项将会关闭辅导信息窗口，而NEXT WINDOW（下一个窗口）和PREVIOUS WINDOW（前一个窗口）将使您能够在总共六个窗口中前、后移动。

这六个辅导信息窗口分别为：操作监护仪;皮肤准备及电极放臵;病人状态报警;系统状态报警;报警静音和图形打印;NBP（无创血压）测量等的操作步骤及使用说明.（二）使用待屏幕所有参数窗口都显示出来后旋转TRIM KNOB键。

选中CLOSR WINDOW（关闭窗口）按下，关闭监护仪操作帮助信息窗口才可进行操作。

每次开机后都应是DISCHARGED 状态，屏幕底部显示“ALL ALARMS OFF”红色字样。

如不是，必须马上做一遍出院处理操作步骤见3。

1、首先对病人皮肤进行预处理，分别联接好与机器和病人的导联，旋转TRIM KNOB键，选择屏幕左下角的更多菜单(MORE MENUS)，按下TRIM KNOB键展开菜单，用TRIM KNOB键旋转光标选择最后一项出/入院菜单（PATIENT:DISCHARGED），按一下TRIM KNOB键，然后用TRIM KNOB键选择(PATIENT:DISCHARGED)，按一下TRIM KNOB键进入，旋转调节旋钮移动光标（＞）选择ADMIT。

只有按下旋钮操作方可生效,机器进入入院状态。

监护仪将开始储存病人信息，并处于监护自动报警状态。

2、如某参数报警上下限不合适，可调整到合适位臵。

操作如下；旋转TRIM KNOB键，选择屏幕左下角的(MORE MENUS)按下TRIM KNOB键展开菜单，用TRIM KNOB键旋转光标选中ALARM CONTROL，按一下TRIM KNOB键,选择第一项ALL LIMITS，按一下TRIM KNOB键，旋转TRIM KNOB键选择参数的报警上下限进行调节，转动TRIM KNOB键以移动指针（＞）。
