⒉ 尺寸线
尺寸界线
这些间距＞7毫米， 最好不超过10毫米。
尺寸界线超出箭头约2毫米
尺寸线
⑴ 尺寸线为细实线，一端或两端带有终端（箭头 或斜线）符号。
d ≈4d 尺寸线 45° 字高
d=图中粗实线宽度
⑵ 尺寸线不能用其它图线代替，也不得与其它图 线重合或画在其延长线上。 ⑶ 标注线性尺寸时尺寸线必须与所标注线段平行。
O3
●
R
R-R2
O1
●
O2
●
C2
C1
⒋ 用半径为R的圆弧连接已知圆弧和直线
⑴ 以O1为圆心，R1+R为半径作圆弧。 ⑵ 作与已知直线平行且相距为R的直线。R源自O1●C1
●
O
●
C2
⑶ 连接O1O，求得与已知圆弧的切点。 ⑷ 由O向已知直线作垂线，求得与已知直线的切点。 ⑸ 以O为圆心，R为半径画连接圆弧。
60° 90° 25° 5°
⑴ 尺寸界线沿径向引出，尺寸线应画成 圆弧，其圆心是该角的顶点。 ⑵ 角度数字一律水平写。通常写在尺寸 线的中断处，必要时允许写在尺寸线 的外面，或引出标注。
⒉ 直径尺寸
⑴ 标注直径尺寸时，应在尺寸数字前加注 符号“”。
10 10 5
5
20
注：直径尺寸可以标注在非圆视图上。 ⑵ 标注球面直径时，应在符 号“”前加注符号“S”。
● 锥度的画法
1:5
1单位
l
● 锥度符号的画法 1.4h
5单位
20
d L
a
D
h=字高 2.5h
5
25
三、圆的切线
⒈ 过圆外一点作圆的切线
⑴ 连接OA ⑵ 以OA为直径作圆 ⑶ 分别连接AC1、AC2
第一章工程制图基础知识
字体
• 汉字应写成仿宋体，字母和数字有两种（均 为窄体），在同一图样上，只能选取一种。 • 字高代表字体号数。号数越大，字体越大。
制图学习中始终要执行国家标准
1.1.4 图线型式及应用
• 1．图线 • 国家标准《技术制图》规定了工程图样中各种 图线的名称、型式及其画法。
图线型式的掌握是制图学习的基础
1.2.5 仪器绘图的一般步骤
• １.认真作好绘图准备 准备好各种用具放在 适当位置. • ２.仔细分析所画对象 先分析图形线段及连 接，确定绘制图形的先后顺序。 • 3、选择比例和图幅 • ４.绘制图框及标题栏 • ５.布置图形的位置（即确定主要中心线的位 置）
•６.轻画底稿 遵循“先主后次”的原则，
1.2.3 几何作图
•１.正六边形的画法 利用边长等于半径 • 先画圆
• ２.斜度与锥度 • 斜度是指直线或平面对另一直线或平面 的倾斜程度。工程上用直角三角形对边 与邻边的比值来表示，写成１:n的形式
锥度是指圆锥的底圆直径D与高度H之比，通 常，锥度也要写成1:n的形式。
３.圆弧连接
3. 标题栏
• • • • (1）每张图样上必须画出标题栏 (2)标题栏位于图纸右下角 (3)标题栏中的文字方向与看图方向一致 （4）标题栏的尺寸是规定的，而且不随图纸大小和绘 图比例的大小变化，无括号的是规定字，有括号的是要 填写具体的真实的内容
(
)
制图学习中始终要执行国家标准
图纸摆放方向
X型
图线型式的掌握是制图学习的基础
•（3）两条平行线（包括剖面符号）之间的距离应不小于
粗实线的两倍宽度，其最小距离不得小于0.7mm。 •（4）绘制相交中心线时，应以长画相交，点画线的起始 与终了应为长画。一般中心线应超出轮廓线 3-5mm 为宜。 •（5）绘制较小图时，允许用细实线代替点画线。
【机械制图】第1章制图的基本知识
1.2.4 图 线
不可见轮廓线 重合断面的轮廓线 对称中心线和轨迹线 视图和剖视的分界线
虚线
细实线
点画线
波浪线
可见轮廓线 粗实线
移出断面轮廓线 粗实线
剖面符号 细实线
尺寸线 细实线
130
轴线 点画线
尺寸界线 细实线
断裂处的边界线 双折线
极限位置的轮廓线 双点画线
相邻辅助件轮廓 双点画线
1.2.5 尺寸注法
1.2.5 尺寸注法
（2）尺寸数字、尺寸线和尺寸界线
圆的直径和圆弧半径的尺寸线应通 过圆心，其终端应画成箭头。
1.2.5 尺寸注法
（2）尺寸数字、尺寸线和尺寸界线
当采用箭头或注写数字位置不够时，允许用圆点 （或斜线）代替箭头。
1.3 常用几何图形的画法
1.3.1 等分作图 1.3.2 斜度和锥度 1.3.3 圆弧连接 1.3.4 圆弧的切线 1.3.5 平面图形的尺寸分析和线段分析
字体号数
字体的号数即为字体的高度h，应从下列 系列中选用：2.5、3.5、5、7、10、14、 20mm。
字宽要求
汉字字体高度不小于3.5mm，字体宽度一
般为字体高度的0.7倍。
汉字示例如下：
h/√2
h
1.2.3 字 体
长仿宋字体的书写要领： 横平竖直 注意起落 结构匀称 填满方格
长仿宋字的结构特点：
③ 先画平面图形的主要轮廓线，再画图形的细 小结构；
④ 画出尺寸界线、尺寸线、箭头，标出数字 （一次成型）； ⑤ 检查校核正确无误。
1.4 绘图方法及步骤
（3）描深底稿：选择B铅笔描深加粗，HB或H铅 笔描细线。（先粗后细、先实后虚、先圆后直、 先上后下、先左后右、先水平后垂直）
【精品】建筑工程制图第1章-制图基本知识.教学资料
2. 尺寸的排列与布置
(3)图轮廓线以外的尺寸线，距图最外轮廓之间的距离，不宜 小于10mm。平行排列的尺寸线的间距，宜为7～10mm， 并应保持一致。
≥10mm 7~10mm 7~10mm
2. 尺寸的排列与布置
(4)总尺寸的尺寸界线应靠近所指部位，中间的分尺寸的尺寸 界线可稍短，但其长度应相等。
1.1.2 图线
图线的宽度b，宜从 1.4、1.0、0.7、0.5、0.35、 0.25、0.18、0.13mm 线宽系列中选取。图线宽度不 应小于0.1mm。每个图样，应根据复杂程度与比例大
小，先选定基本线宽b，再选用下表中相应的线宽组。
1. 线宽
图纸的图框和标题栏线，可采用下表的线宽（mm）。
房屋建筑制图统一标准（GB/T50001-2010）
《建筑制图标准》（GB/T 50104-2010）
《建筑制图标准》（GB/T 50104-2010）
2. 图线画法
（1）在同一张图纸内，相同比例的各图样，应选 用相同的线宽组。 （2）相互平行的图线，其净间隙或线中间隙不宜 小于0.2mm .
图名比例的书写
1.1.4 比例与图名
绘制图样所用的比例，应根据图样的用途与被绘对象的复杂程 度，从下表选用，优先选用表中的常用比例
1.1.5 尺寸标注
在工程图上，除了按比例画出工程形体的形状外，还必 须标注出完整的实际尺寸，作为施工的依据。国标中对尺寸 标注的基本方法做了一系列规定，必须严格遵守。尺寸标注 应做到正确、完整、清晰、合理。
点击画垂直线
点击画倾斜线
1.2. 绘图工具
4.比例尺 比例尺是刻有不同比例的直尺，分别刻在三个侧面上，
可放大或缩小尺寸，比例尺用于直接在图上度量尺寸或用 分规从比例尺上量取尺寸。
工程制图第01章制图的基础知识
一
正式公布推行的《汉字简化方案》中规定的
章
简化字。汉字的高度 h不应小于3.5 mm，其
字宽一般为 h/√2
制 图
的
基
础
知
识
字体
2.数字和字母
第
字母和数字可写成斜体或直体，注意全图
一
统一。斜体字字头向右倾斜，与水平基准线成
章
75°。
制
图
的
基
础
知
识
字体
3.图样中书写规定与示例
第
（1）用作指数、分数、极限偏差、注脚等的数字
础
分析。
知
识
◆预备知识
一、绘图工具的使用
1.图板
第 一
图板用于固定图纸，图板表面必须平整、光滑，左右两 章
导边应平直，绘图时用胶带将图纸固定在图板上。
制 图 的 基 础 知 识
2.丁字尺 丁字尺由尺头和尺身构成。主要用来画水平线。使用时, 第 尺头内侧必须靠紧图板的导边,用左手推动丁字尺上、下移 一 动。移动到所需位置后,改变手势,压住尺身,用右手有左至 章 右画水平线,如图所示。
第
1）直径尺寸应在尺寸数字前加注符号“¢ ”。
一
章
2）尺寸线通过圆心，尺寸线终端画成箭头。
3）整圆或大于半圆注直径。
制 图
的
基
础
知
识
尺寸注法
（3）圆的半径
第
1）半径尺寸数字前加注符号“R”。
一
章 2）半径尺寸必须注在投影为圆弧的图形上,且尺寸线
应通过圆心。
制
3）半圆或小于半圆的圆弧标注半径尺寸。
图 的
图 的
基
础
32
机械制图第1章 制图的基本知识
删除：
选择后按下DEL。或用鼠标右键菜单——删除。
尺寸驱动：
绘图时不必输入尺寸，大小由尺寸标注确定。 更详细的绘图方法以后再讲。本节的要求是掌握基本的 方法，绘图工具——线型、颜色——作图操作。直线、圆、 弧绘图方法应熟悉，裁剪应会。熟悉对象选择，删除操作。
CAXA与AutoCAD软件的线型一般使用图层来进行操 作。对图层进行预定义。CAXA已经进行了定义，0——粗 实线，1-点画线，2-虚线，3-细实线，4-尺寸线，5-剖面线。 AutoCAD可按相同的策略进行处理。也可直接使用属性。
线性尺寸：距离类尺寸，链式标注、堆栈式标注
属性的设置优先于图层，一般绘图中直接使用图层切换 线型即可。
1-6 尺寸注法
1.6.1 尺寸标注的基本规则 1.6.2 尺寸标注的基本概念
尺寸界线、尺寸线、尺寸文字
尺寸文字 尺寸界线
尺寸线
×
尺寸界线超过箭头2mm
尺寸终端
1.6.3
Solid Edge中尺寸标注
1. 尺寸标注工具：智能标注、间距标注、角度标注等 2. 尺寸标注格式：国标、国标水平等 3. 尺寸标注类型与标注方法： 类型：
第1章、制图的基本知识
1.1、制图标准介绍
1.7、图线绘制与编辑
1.8、图形分析与绘图
1.2、图纸幅面与标题栏
1.3、比例 1.4、字体 1.5、图线 1.6、尺寸
1.9、符号、块、图层
1.10、连接线 1.11、文件转换 1.12、徒手绘图
学习目的： 掌握图形的有关标准；掌握各种图形的绘制与编辑技术， 掌握有关的标注技术；掌握文件转换方法与图形打印方法。
1.1 技术制图与机械制图有关国家标准
1.1、制图标准基本知识 1、意义
制图基本知识解读

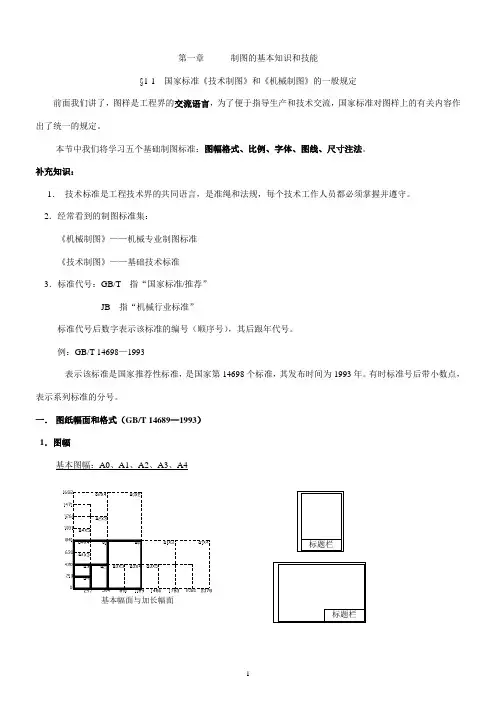

第一章制图的基本知识和技能§1-1 国家标准《技术制图》和《机械制图》的一般规定前面我们讲了，图样是工程界的交流语言，为了便于指导生产和技术交流，国家标准对图样上的有关内容作出了统一的规定。
本节中我们将学习五个基础制图标准：图幅格式、比例、字体、图线、尺寸注法。
补充知识：1．技术标准是工程技术界的共同语言，是准绳和法规，每个技术工作人员都必须掌握并遵守。
2．经常看到的制图标准集：《机械制图》——机械专业制图标准《技术制图》——基础技术标准3．标准代号：GB/T 指“国家标准/推荐”JB 指“机械行业标准”标准代号后数字表示该标准的编号（顺序号），其后跟年代号。
例：GB/T 14698—1993表示该标准是国家推荐性标准，是国家第14698个标准，其发布时间为1993年。
有时标准号后带小数点，表示系列标准的分号。
一．图纸幅面和格式（GB/T 14689—1993）1．图幅基本图幅：A0、A1、A2、A3、A4标题栏基本幅面与加长幅面标题栏加长图幅：按基本图幅的短边成整数倍增加。
2．图框格式从是否装订来看可分为以下两种格式： 留装订边：装订边宽为a ，其余留边宽度为c 。
不留装订边：各边均为e 。
注：不论哪种格式，均应用粗实线画出图框线和标题栏边框。
（P8）幅面代号A0A1 A2 A3A4a 25c 10 5e20103．标题栏的方位及格式 1） 图纸格式和标题栏的方位X 型——又称横式，标题栏长边∥图纸长边——A0~A3 Y 型——又称竖式，标题栏长边⊥图纸长边——A4 标题栏的位置：图纸的右下角。
为了利用预先印制的图纸，允许将X 型图纸的短边置于水平或将Y 型图纸的长边置于水平使用，但此时应在图纸上标明看图方向（方向符号）。
——看图方向与标题栏的方向一致为了使图样复制和缩微摄影时定位方便，应在各边长的中点处分别画出对中符号。
2） 标题栏的格式GB10609.1-89规定标题栏应包含四个区：更改区、签字区、名称代号区、其他区。
第1章制图的基础知识简介
下一页 返回
1.2 常用绘图工具及仪器的使用
2.丁字尺 由尺头和尺身组成，尺头与尺身的连接处必须牢固，尺头 的内侧与尺身的上边(工作边)必须垂直。使用时，将尺头的 内侧边紧贴图板的导边，上下移动丁字尺，自左向右画出不 同位置的水平线，如图1-12所示。 3.三角板 三角板用来配合丁字尺画垂直线及15°倍角的斜线，也 可用两块三角板配合画任意角度的平行线，如图1-13所示。
上一页 下一页 返回
1.1制图基本规定
2.尺寸标注的组成 一个完整的尺寸标注一般应包括尺寸数字、尺寸线、尺寸 界线及表示尺寸线终端的箭头或斜线，如图1-9所示。 (1)尺寸数字。水平线性尺寸的数字一般应注写在尺寸线 的上方，如图1-10所示，也允许注写在尺寸线的中断处， 数字由左向右书写，字头朝上;尺寸线为竖直方向时，数字应 注写在尺寸线左侧或尺寸线的中断处，由下向上书写，字头 朝左;在倾斜的尺寸线上注写数字以及注写角度、圆、圆弧、 小尺寸等数字的方式见表1-4。标注圆的直径时，在尺寸数 字前面加注符号 ;标注圆弧半径或直径时，在尺寸数字前 面加注符号 R ,
上一页 下一页 返回
1.1制图基本规定
1.1.3 字体
图样中常用字体有汉字、数字和字母。国家标准《GB/T 14691-1993技术制图字体》规定了对字体的要求: (1)书写字体必须做到字体工整、笔画清楚、间隔均匀、 排列整齐（图1-6）。 (2)字体的大小字体的大小按号数(即字体的高度，单位 为mm)可分为20,14,10,7,5,3. 5,2. 5七种，字宽约为 字高的2/3，字母及数字的笔画宽度约为字高的1/100 (3)字母和数字字母和数字可写成斜体或直体，但全图要 统一，在同一图样上只允许用一种形式。斜体字字头向右倾 斜，与水平基准线成75°。
工程制图-第一章制图基本知识
第一讲绘图仪器的使用与《机械制图》国家标准1．本讲知识要点：（1）图纸幅面和格式（GB/T 14689－1993）（2）标题栏（GB/T 106091－1989）（3）比例（GB/T 14690－1993）（4）字体（GB/T14691－1993）（5）线型及应用(GB/T 4457.4－2002)（6）粗实线铅笔的修理和使用（7）细实线铅笔的修理和使用（8）粗实线铅芯的修理和使用2．教学内容设计图纸幅面、格式、标题栏、比例：首先用电子挂图说明国家标准对图纸幅面、格式、标题栏、比例等规定，然后展示以往学生的不同幅面的图纸作业，再展示生产上使用的蓝图，同时讲解图纸的折叠。
（2）字体：先介绍国家标准对字体的规定，重点介绍铅笔制图字体的写法，然后以标题栏为例在黑板上介绍标题栏的填写和习题集作业的签名方法。
（3）线形及其应用：主要介绍粗实线、细实线、虚线、点画线和底稿线5种线形，其他线形今后用到时再介绍。
粗实线铅笔的修理和使用先用电子挂图观看修理的形状，然后用动画演示粗实线铅笔的使用，再分组演示铅笔的修理和使用。
（4）粗实线铅芯的修理和使用不讲，在讲回转曲面时介绍，本讲以只介绍直线的画法。
3．课前准备收集以往学生的作业若干张，到工厂收集一些生产上使用图纸。
准备一篇教师的铅笔制图字体和图线范例，将电子挂图和动画用PowerPoint制作成演示文档。
因为是第一次课，所以课前要告诉同学上课时带好绘图仪器。
教师图线练习学生图线作业生产上用的蓝图教师铅笔手写制图字体4．本讲作业习题集上的字体和图线练习，在A4图纸上作图线练习。
5．教学内容【内容概要】本讲主要介绍与工程制图有关的国家标准，如图纸的幅面和格式、比例、字体、图线和尺寸标注等，介绍了绘图仪器的使用方法和平面图形的绘制步骤。
要求掌握正确的作图方法和正确地使用绘图工具，在绘制的图样中遵守国家标准《机械制图》和《技术制图》中的各项规定。
1.1机械图样的一般规定为适应生产发展和技术交流的需要，对图样的绘制方法、绘图格式及绘图规则等作出统一的规定，为此我国在1959年发布了国家标准《机械制图》，之后又作了几次重大修改，使其进一步向国际标准化组织靠拢，有利于工程技术的国际交流。
机械制图第一章制图基本知识
五. 尺寸标注基本规定和常用画法之十
机械制图第一章制图基本知识
五. 尺寸标注基本规定和常用画法十一
机械制图第一章制图基本知识
机械制图第一章制图基本知识
第二节 绘图工具与使用
一．图板、丁字尺、三角板
机械制图第一章制图基本知识
图板、丁字尺和三角板
图板--主要用来固定图纸。它一般是用胶合板制 成，板面光滑平整，四边由平直的硬木镶边，其 左侧边称为导边。常用的图板规格有0号、1号和 2号。
比例按其比例大小分： 1、原值比例：比值为1的比例，即1:1 2、放大比例：比值大于1的比例，即2:1等 3、缩小比例：比值小于1的比例，即1:2等
机械制图第一章制图基本知识
不同比例的图形
机械制图第一章制图基本知识
绘制图样时，应在表中选择适当的比例，并优先选择第一系 列。
机械制图第一章制图基本知识
机械制图第一章制图基本知识
4．数字和字母均可写 成斜体字，向右倾斜， 与水平线成75°角。3 与8的区别，9与6的区 别，0的写法。
5. 规定用铅笔书写。
机械制图第一章制图基本知识
四.图线（GB/T17450-1998、GB4457.4-1984）
线型的图线宽度（B）应按图样的类型和尺寸大小在下列数系中选择： 0.13mm,0.18mm,0.25mm,0.35mm,0.5mm,0.7mm,1mm,1.4mm,2mm
机械制图第一章制图基本知识
(2). 尺寸线
尺寸线表示度量尺寸的方向，必须用细实线单独绘出， 不得由其它任何线代替，也不得画在其它图线的延长 线上。
线性尺寸的尺寸线应与所标注的线段平行。相互平行 的尺寸线，大尺寸在外，小尺寸在内，以避免尺寸界 限与尺寸线相交，且平行尺寸线间的间距尽量保持一 致，一般为5-10mm。尺寸界限超出尺寸线2-3mm。
第一章 制图基本知识
例
91-1993）
字体指图中汉字、字母、数字的书写形式。 （一）基本要求： （1）图样中书写字体必须做到：字体工整、笔画清楚、间 隔均匀、排列整齐。 （2）字体高度（h）的公称尺寸系列为：1.8，2.5，3.5， 5，7，10，14，20mm。如需要书写更大的字，其字体高度 应按 2 的比率递增。字体高度代表字体的号数。 （3）汉字应写成长仿宋体，并应采用中华人民共和国国务 院正式公布推行的《汉字简化方案》中规定的简化字。汉 字的高度h应不小于3.5mm，字宽约为字高的0.7倍。 （4）字母和数字分A型和B型。A型字体的笔画宽度d为字高 的1/14；B型字体的笔画宽度d为字高的1/10。在同一图样 上，只允许选用一种型式字体。
（5）字母和数字可写成直体和斜体。斜体字字头向右倾斜， 与水平基准线成75°。一般采用斜体。 （二）字体示例： （1）汉字 10号字： 7号字：
（2）拉丁字母
1.1.4 图线及其画法（GB/T 17450-1998、 GB/T 4457.4-2002）
（一）线形
图线应用示例如图1-6：
（4）圆弧半径
1.半径尺寸数字前加注符号“R ”。 2.半径尺寸必须注在投影为圆弧的图形上， 且尺寸线或其延长线应通过圆心。 3.小于或等于半圆的圆弧应注半径尺寸。
（5）斜度和锥度
1:5 1:5 h 30° 1:3 30° 1:3 h
1.斜度和锥度的标注，其符号应与斜度和锥度的方向一致。 2.符号的线宽为h/10。
（9）狭小类零件
4 5 323 343
2 3 4
3
在没有足够位置画箭头或注写数字时，可按上图的形式注写。
（10）小半径注法
R5
R3
R3
在没有足够位置画箭头或注写数字时，可按上图的形式注写。
