配电房电气设备安装标准和工艺要求

1适用范围本标准适用于建筑电气安装工程中10kV及以下的成套配电柜、控制柜（屏、台）安装。

2施工准备材料、设备配电柜装有铭牌，注明生产厂家及规格、型号。

设备附件齐全，外观检查完好无损。

配电柜和各种器件应具有产品合格证、生产许可证、“CCC”认证标识、安装技术文件。

机具设备手动工具：台虎钳、锉刀、手锤、电工工具等。

电动工具：卷扬机、电气焊机具、台钻、手电钻、电锤。

测试检验工具：水准仪、兆欧表、万用表、水平尺、高压验电器、高压测试仪器、力矩搬手、钢卷尺、线坠等。

其他工具：倒链、钢丝绳、滚杠等。

作业条件装饰工程已施工完毕。

预留孔洞、预埋件应符合设计和设备安装要求。

设备间具有可靠的安全及消防措施。

安装场地清理干净，照明符合要求，道路通畅。

技术准备施工图纸和技术资料齐全。

施工方案编制完毕并经审批。

施工前应组织参施人员熟悉图纸、方案，并进行安全、技术交底。

3操作工艺工艺流程操作方法开箱检查根据设备清单及装箱单由建设单位、监理工程师、施工单位和设备制造商共同进行检查，并做好检查记录。

开箱前先检查设备在运输过程中，有无损坏现象。

开箱后检查设备与原设计是否相符，备品是否齐全，有无损坏腐蚀等情况，随机文件清单、零配件是否齐全，电气元件有无破损或其它异常情况。

基础制作、安装基础型钢常用角钢或槽钢制作，钢材规格大小的选择应根据配电柜的尺寸和重量而定。

首先将型钢调直，清除铁锈，然后根据施工图纸及设备图纸尺寸下料和钻孔。

对加工好的基础型钢，进行防锈处理。

按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。

找平过程中，需用垫片的地方最多不能超过三片。

然后，将基础型钢、预埋铁件、垫片用电焊焊牢。

基础型钢安装偏差应符合表中的规定。

基础型钢安装完毕后，用40mm×4mm的扁钢将基础型钢的两端与接地网焊接，以保证设备可靠接地；在焊缝处做防腐处理。

配电柜搬运配电柜由生产厂家或仓储地点至施工现场的运输，一般采用汽车结合汽车吊的方式；在施工现场运输时，根据现场的环境、道路的长短，可采用液压叉车、人力平板车或钢板滚杠运输，垂直运输可采用卷扬机结合滑轮的方式。

3)母线的相序排列遵循如下规定：母线从左到右排列时，左侧为U相，中间为V相，右侧为W相；从上到下排列时，上侧为U相，中间为V相，下侧为W相。

母线的相序颜色涂色遵循如下规定：U相黄色，V相绿色，W相红色，PE线黑色，PEN线黄绿交替色，正极褐色，负极蓝色，在连接处或支持件边缘两侧10mm以内不涂色。

4)电器元件及其组装板的安装结构应尽量考虑进行正面拆装，紧固件应做到能在正面旋紧和旋松。

各电器元件应能单独拆装更换，而不影响其他元件及导线束的固定。

紧固件应采用标准件，有镀锌或其他可靠的金属防蚀层。

5)发热元件宜安装在散热情况良好的柜体上方，并尽量减少对其他元件的热影响，发热元件之间的连线应采用耐热导线或裸铜线套瓷管。

6)电力半导体器件、模块，应将其散热面涂覆导热硅脂并与散热器平面良好接触，散热器的风道应垂直方向安装，以利于散热，必要时安装单独的冷却风机。

7)柜内的工控机、PLC的布置要尽量远离主电路、开关电源及变压器，不得直接放置或靠近柜内其他发热元件的对流方向。

8)主令操作电器元件及整定电器元件的布置应避免由于偶然触及其手柄、按钮而误动作或动作值变动的可能性，整定装置一般在整定完成后应以双螺母锁紧并用红漆漆封以免移动。

9)不同系统或不同工作电压电路的熔断器应分开布置，不能交错混合排列。

有熔断指示器的熔断器，其指示器应装在便于观察的一侧。

瓷质熔断器在金属底板上安装时，其底座应垫软绝缘衬垫。

10)熔断器、使用中易于损坏以及偶尔需要调整和复位的零件，应不经拆卸其他部件便可以接近，以便于更换及调整。

熔断器安装位置及相互间距离应便于熔体的更换。

11)低压断路器与熔断器配合使用时，熔断器应安装在电源侧。

12)强弱电端子应分开布置；当有困难时，应有明显标志并用空端子隔开或设加强绝缘的隔板；13)接线端子应有序号，端子排应便于更换且接线方便；离地高度宜大于350mm。

14)有防振要求的电器应增加减振装置，其紧固螺栓应采取防松措施。

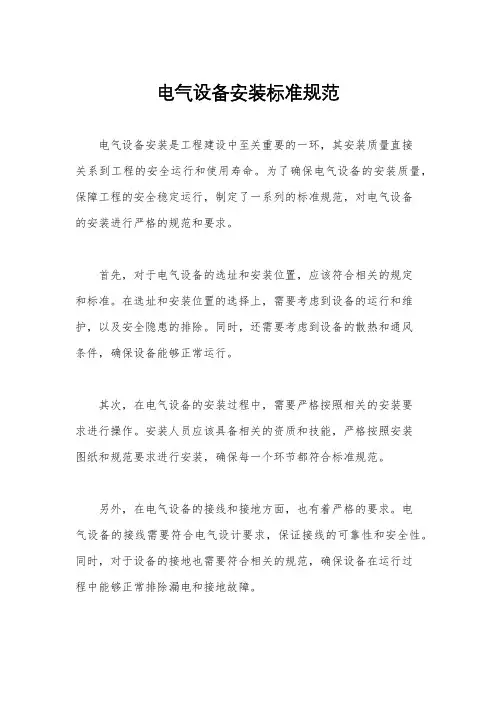

电气设备安装标准规范
电气设备的安装是建筑工程中至关重要的环节，它直接关系到建筑物的用电安全和正常运行。

为了确保电气设备的安装质量，减少事故发生的可能性，制定了一系列的标准规范，以指导电气设备的正确安装和使用。

首先，对于电气设备的选用和安装位置，需要根据实际情况和相关标准进行合理选择和布置。

在选择电气设备时，要考虑其负载特性、环境条件和安全要求，确保设备的性能和可靠性。

同时，安装位置要远离易燃易爆场所，避免受潮、腐蚀和机械损坏，保证设备的正常运行和使用寿命。

其次，电气设备的安装要符合相关的施工规范和标准要求。

安装人员必须具备相关的资质和技术能力，按照标准规范进行操作，确保安装质量和安全性。

在安装过程中，要严格执行电气设备的接线要求，保证接线牢固可靠，避免因接触不良或短路导致的安全事故。

另外，对于电气设备的绝缘和接地也是非常重要的。

绝缘是防止电气设备发生漏电和触电事故的重要手段，必须符合相关标准要
求，确保绝缘性能良好。

同时，接地是保证电气设备安全运行的关键措施，必须符合规范要求，保证接地电阻符合标准，确保设备的安全可靠运行。

最后，电气设备的安装还需要进行必要的检测和验收。

在安装完成后，要进行设备的运行试验和安全检测，确保设备符合标准要求，不存在安全隐患。

同时，对于重要设备还需要进行相关部门的验收，确保设备的安装质量和安全性。

总的来说，电气设备的安装标准规范是保证电气设备安全运行的重要保障，必须严格执行标准要求，确保设备的安装质量和安全可靠性。

只有这样，才能有效地预防电气设备安装过程中可能出现的安全事故，保障建筑物的用电安全和正常运行。

电气设备安装工艺标准1. 引言电气设备的安装工艺是保障设备正常运行和提高安全性的重要环节。

本文档旨在制定电气设备安装工艺标准，确保电气设备的安装和连接符合规范，提高设备的可靠性和使用寿命。

2. 安装准备在进行电气设备的安装之前，应进行详细的准备工作，包括： - 确认设备安装位置和布局 - 准备所需的工具和设备 - 检查设备的完整性和外观是否损坏 - 检查设备的电气参数和连接要求3. 安装环境电气设备的安装环境应符合以下要求： - 温度和湿度控制在设备的规定范围内 - 确保通风良好，防止过热 - 防止灰尘、腐蚀性气体等对设备的影响 - 防止机械震动和冲击4. 安装步骤4.1 安装支架 - 根据设备尺寸和重量选择合适的支架 - 确保支架稳固可靠，能够承受设备的重量 - 按照设备布局要求进行支架安装和固定4.2 连接电源 - 根据设备的电气参数和连接要求选择合适的电源线 - 使用绝缘良好的材料进行电源线的连接 - 确保电源线正确接地，防止电气安全事故4.3 连接信号线 - 根据设备的信号输入输出要求选择合适的信号线 - 确保信号线的长度和接口连接正确无误 - 使用绝缘良好的材料进行信号线的连接，防止干扰和信号损失4.4 安装附件 - 根据设备的附件要求选择合适的附件 - 按照设备布局要求进行附件的安装和固定 - 确保附件与设备的连接可靠，不影响设备的正常运行5. 安全措施在进行电气设备安装过程中，需要注意以下安全措施： - 使用绝缘工具和设备进行操作，防止电击事故 - 在操作过程中佩戴防护手套和眼镜，防止受伤 - 遵循施工安全操作规程，如梯子使用规范、场地清理等- 避免设备过热造成火灾和烟雾泄漏的风险 - 确保设备的接地和连接正确可靠，防止电气事故6. 质量检验在安装完成后，对电气设备进行质量检验，确保设备安装工艺符合标准和规范要求，包括： - 检查设备的接线和连接是否牢固可靠 - 测量设备的电气参数是否符合要求 - 检查设备运行是否正常，无异常噪音和振动7. 维护和保养在安装完成后，应制定维护和保养计划，定期对电气设备进行检查和保养，延长设备的使用寿命和安全性。

一、工程概况配电房工程是电力系统中重要的基础设施，负责电能的分配和供应。

为确保配电房工程的安全、质量和效率，特制定本规范。

二、施工准备1. 施工单位应具备相应的资质和施工经验，熟悉国家和行业的相关规范、标准。

2. 施工前，施工单位应进行现场勘察，了解工程地质、地形、环境等情况，编制施工组织设计和施工方案。

3. 施工单位应做好施工人员的安全教育和培训，确保施工人员具备相应的技能和安全意识。

4. 施工单位应备足施工材料、设备、工具等，确保施工顺利进行。

三、施工工艺1. 基础施工（1）根据设计要求，进行土方开挖，确保基础尺寸符合要求。

（2）对基础进行平整、夯实，确保基础表面平整。

（3）按照设计要求，设置钢筋网片，绑扎钢筋。

（4）浇筑混凝土，确保混凝土强度、密实度达到要求。

2. 结构施工（1）根据设计要求，进行墙体、梁、板等结构构件的施工。

（2）确保结构构件的尺寸、位置、垂直度等符合设计要求。

（3）进行混凝土浇筑，确保混凝土强度、密实度达到要求。

3. 电气安装（1）按照设计要求，进行高低压配电柜、变压器、电缆等电气设备的安装。

（2）确保电气设备安装牢固、可靠，接线正确。

（3）进行电气设备的调试和试运行，确保设备运行正常。

4. 通风、排水、消防等设施施工（1）按照设计要求，进行通风、排水、消防等设施的施工。

（2）确保设施安装牢固、可靠，符合相关标准。

四、施工质量控制1. 施工单位应严格按照施工图纸、规范、标准进行施工，确保工程质量。

2. 施工过程中，对关键工序进行质量控制，如混凝土浇筑、钢筋绑扎、电气设备安装等。

3. 施工单位应建立健全质量保证体系，对施工过程中的质量问题及时进行整改。

五、施工安全1. 施工单位应严格按照国家和行业的安全规定，确保施工现场安全。

2. 施工人员应佩戴安全帽、安全带等防护用品，遵守操作规程。

3. 施工现场应设置安全警示标志，确保施工安全。

六、竣工验收1. 施工单位应按照合同约定，完成配电房工程的建设。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载配电室设备安装技术要求地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容配电室安装技术要求一、工程概况本工程施工内容包括SCB1250KVA干式变压器两台，KYN28-12高压柜4台，低压配电柜16台，发电机配电柜2台，直流屏一套，并包括发电机至发电机配电柜电缆，配电柜母线，敷设10kV高压电缆的安装。

二、工程质量验收标准1、国标《电气装置安装工程施工及验收规范》(相关条款)2、西安市供电部门相关施工验收规定3、《防雷与接地装置》4、《供电安全工作现场规程》5、《10KV及以下变电所设计规范 GB50053－946、《供配电系统设计规范》 GB50052－957、《低压配电设计规范》 GB50054－958、《《电气装置安装工程接地装置施工及验收规范》GB50169-929、《电气装置安装工程电缆线路施工及验收规范》GB50168–92；10、《电气装置安装工程高压电器施工及验收规范》GBJ47–9011、《电气装置安装工程母线装置施工及验收规范》GBJ49–90三、安装要求1、柜体安装及调整1) 根据设计院的施工图确定每台柜的安装位置并按顺序就位。

2) 柜体找平、找正时，先精确的找好第一面盘，再以第一面盘为基准，将其它盘依次找平、找正。

3) 柜体就位后，用磁力线坠吸附在盘面上，在线坠稳定后，测量盘面上下端到垂线的距离，不一致时用垫铁加以调整，水平面拉白线绳进行观察、调整，调整好后进行固定。

4) 根据施工图纸选择盘体固定方式：螺接或焊接；在采用焊接方式时，可在底部四角进行焊接，焊缝长度20-40mm，焊接后采取防腐措施；柜体之间采用螺接时，螺栓的露扣长度为2-3扣。

高低压配电房安装标准[详]
一、概述
为了确保高低压配电房的安全运行，本文档规定了高低压配电房的安装标准。

二、安装位置
1. 高低压配电房应建在通风、排水良好、便于供电和维护的场地。

2. 高低压配电房的地面应平整，地坪的荷载能力不得低于500kg/m2。

3. 高低压配电房周围应设置隔离防护措施。

三、设备要求
1. 高低压配电房的设备应符合国家强制性标准，配置应符合配电要求。

2. 电缆穿墙应采用防水、防火套管，并应设止水装置。

3. 配电变压器应设置温度计、压力继电器等保护装置。

4. 配电柜应安装地线并接地。

5. 配电房应设置灭火设备。

四、安全要求
1. 配电房内禁止存放易燃、易爆物品。

2. 配电房应安装通风、排气、防爆设施，确保配电房内空气质量。

3. 配电房应设置可靠的接地装置，且符合国家电气安全规范。

五、操作规定
1. 配电房应设置安全警示牌，且应有专人管理。

2. 操作时应先关闭漏电保护开关、隔离开关及低压电源开关，依次进行操作。

3. 操作人员应持有相关资格证书，操作合格后方可上岗。

六、维护保养
1. 配电房设布局合理，便于检修、操作和维护。

2. 配电房应进行定期维护保养，发现问题及时解决。

3. 配电房应保持干燥、清洁，并定期清理配电设备及灰尘。

配电箱安装工程施工技术和标准一、施工准备（一）作业条件1、墙体结构已弹出施工水平线。

2、安装配电箱所需的木砖及铁件巳预埋。

3、随土建结构预留的暗装配电箱的安装位置正确,大小合适。

4、暗装配电箱箱体时,安装箱体墙面的抹灰应全部完成。

暗装配电箱盘芯及贴脸时,土建装修的抹灰、喷浆及油漆应全部完成。

5、明装配电箱时,土建装修的抹灰、喷浆及油漆应全部完成。

（二）材料要求1、建筑电气工程中安装的高压成套配电柜、控制柜(屏、台)应有出厂合格证、生产许可证和试验记录。

低压成套配电柜、动力、照明配电箱(盘、柜)除上述质量证明文件外,还应有“CCC”认证标志及认证证书复印件。

2、动力、照明配电箱、低压柜,不同厂家、不同规格的出厂合格证应各备一张。

低压进线冗接箱或分支柜,多层进户分界开关柜,不同厂家、不同规格的合格证应各备一张。

3、产品进场后先进行外观检查:箱体应有一定的机械强度,周边平整无损伤,油漆无脱落。

然后进行开简检验:箱内各种器具应安装牢固,导线排列整齐,压接牢固,二层底板厚度不小于 1.5mm,且不得用阻燃型塑料板做二层底板。

各种断路器进行外观检验,调整及操作试验。

4、配电箱不应采用可燃材料制作；在干燥无尘的场所,采用的木制配电箱应经阻燃处理。

5、镀锌制品(支架、横担、接地极、避雷用型钢等)和外线金具应有出厂合格证和镀锌质量证明书。

（三）主要机具1、铅笔、卷尺、水平尺、方尺、线坠等。

2、手锤、錾子、剥线钳、尖嘴钳、压接钳、电钻、液压开孔器、锡锅、锡勺、电工常用工具等。

二、质量要求（一）高压开关柜质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

续表（二）低压成套柜(屏、台)质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

（三）照明配电箱(盘)质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

三、工艺流程配电箱安装要求→弹线定位→明(暗)装配电箱→绝缘摇测四、操作工艺（一）配电箱安装要求1、配电箱应安装在安全、干燥、易操作的场所,如设计无特殊要求,配电箱底边距地高度应为1.5m.照明配电板底边距地高度不应小于1.8m。

电气设备安装的基本要求和做法1.高低压配电柜、控制箱1.1施工程序1.2施工准备安装配电箱、柜的人员、材料、施工机具、安全用具已经准备齐全、安装的技术要求已经明确，施工员已向施工班组进行技术交底和安全交底。

1.3配电箱柜检查验收安装前，要根据设计图纸检查配电箱柜的型号、内部回路数及容量、保护电器的整定值，并对照安装设计的说明检查外观和内部绝缘，应满足设计站安装规范的要求。

根据设计图纸，现场找到配电箱的安装位置，根据箱体的外型尺寸测量定位、画线，可以更准确的找到予埋件、或金属膨胀螺栓的位置。

1.4配电箱柜的安装1.4.1安装基本要求(1) 配电箱应安装在土建内部粉刷完成的场所，暗装配电箱或明装壁挂式配电箱以箱底为安装标高的基准，一般为 1.3～1.6m，以设计为准。

在同一建筑物内，同类箱体安装高度应)1；目同，允许偏差在10mm以内。

相连或邻近的配电箱标高应相等。

配电柜固定牢固，垂直度误差〈1.5‰，最大偏差3MM。

开关柜凋试动作准确无误，自动保护及信号回路动作正常，表计指示准确。

(2) 安装配电箱所需的木砖及铁件等尽可能采用予埋方式。

砼或实体砖墙明装配电箱采用金属膨胀螺栓固定。

钢结构柱挂式配电箱采用金属抱箍、卡件方式固定。

落地配电箱一般采用槽钢支架安装固定，以保证安装便捷和防水。

(3) 配电箱箱体、金属盘面、门、电器金属外壳均应有明显可先辈的接地。

接地线PE使用黄绿双色线。

PE线不得使用金属软管、箱体、接线盒串联接入被保护的对象。

(4) 箱内配线须排列整齐，并绑扎成束，在活动部位的两端要固定。

箱体引入和馈出的电线应留有适当的余量，以方便检修和更换接头。

(5) 导线削切绝缘线时，不得损伤线芯，导线接头应牢固可靠。

单股芯线可采用穿孔顶丝压接，或弯成顺时针小圆圈螺栓加垫片压接。

小截面多股芯线可采用搪锡或村接端子。

16平方毫米以上的导线采用压接端子和专用接头。

(6) 配电箱的母线和电缆芯线、接地线应有国家电力标准色标。
