下载文档原格式
石材染色剂使用方法石材染色剂是一种常用于改变石材颜色的产品，可以使石材表面呈现出不同的色调和效果。
下面是石材染色剂的使用方法：1.准备工作：首先需要清洁石材表面，确保其干净无尘。
可以使用清水或者合适的石材清洁剂进行清洁。
同时，如果石材表面有油污或者污渍，可以使用适当的清洁剂进行处理，确保表面无污染。
2.选择染色剂：选择适合的石材染色剂，根据个人需求和喜好选择合适的颜色和效果。
染色剂通常有多种颜色可供选择，可以根据石材的特性和使用环境选择合适的颜色。
3.测试染色效果：在正式染色之前，建议先在石材的一个小角落进行测试，以便确定染色效果和颜色是否符合预期。
这样可以避免染色后无法还原或者不满意的问题。
4.涂抹染色剂：将染色剂倒入合适的容器中，并使用刷子或者喷枪等工具涂抹到石材表面。
注意均匀涂抹，避免出现色差和斑块。
5.渗透石材：染色剂通常需要在石材表面渗透一段时间，使得颜色能够充分渗透到石材内部。
具体的渗透时间根据染色剂的说明来操作。
6.擦拭清洗：等待染色剂渗透时间结束后，使用干净的抹布或者海绵进行擦拭，去除多余的染色剂。
擦拭时要注意力度和均匀性，以免造成不均匀的染色效果。
7.养护防护：染色后的石材表面需要进行养护和保护。
可以使用适当的石材保护剂进行处理，增加石材的耐磨性和防污性。
需要注意的是，在使用石材染色剂之前，要先了解石材的性质和特点，确定染色剂的适用性。
同时，染色剂的选择也要根据石材的使用环境和需求来决定，以达到最佳的染色效果和持久性。
最后，根据染色剂的使用说明来操作，确保安全使用和满意的效果。

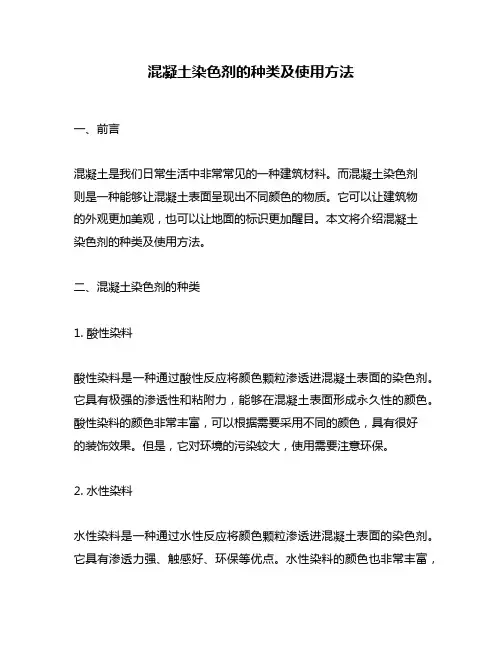

混凝土染色剂的种类及使用方法一、前言混凝土是我们日常生活中非常常见的一种建筑材料。
而混凝土染色剂则是一种能够让混凝土表面呈现出不同颜色的物质。
它可以让建筑物的外观更加美观，也可以让地面的标识更加醒目。
本文将介绍混凝土染色剂的种类及使用方法。
二、混凝土染色剂的种类1. 酸性染料酸性染料是一种通过酸性反应将颜色颗粒渗透进混凝土表面的染色剂。
它具有极强的渗透性和粘附力，能够在混凝土表面形成永久性的颜色。
酸性染料的颜色非常丰富，可以根据需要采用不同的颜色，具有很好的装饰效果。
但是，它对环境的污染较大，使用需要注意环保。
2. 水性染料水性染料是一种通过水性反应将颜色颗粒渗透进混凝土表面的染色剂。
它具有渗透力强、触感好、环保等优点。
水性染料的颜色也非常丰富，可以根据需要采用不同的颜色，具有很好的装饰效果。
但是，它的染色效果不如酸性染料，且容易受到混凝土表面的质量影响。
3. 溶剂型染料溶剂型染料是一种通过有机溶剂将颜色颗粒渗透进混凝土表面的染色剂。
它具有干燥快、染色效果好、抗紫外线等优点。
溶剂型染料的颜色也比较丰富，可以根据需要采用不同的颜色，具有很好的装饰效果。
但是，使用需要注意安全，避免溶剂挥发对人体造成伤害。
4. 颜料颜料是一种通过涂刷的方式将颜色涂在混凝土表面的染色剂。
它具有使用方便、环保等优点。
颜料的颜色也非常丰富，可以根据需要采用不同的颜色，具有很好的装饰效果。
但是，颜料的染色效果不如其他染色剂，且容易脱落。
三、混凝土染色剂的使用方法1. 表面处理在使用混凝土染色剂之前，需要对混凝土表面进行处理，以保证染色效果。
首先，需要将混凝土表面清洁干净，去除杂物和污垢。
其次，需要对混凝土表面进行打磨、磨光等处理，以保证表面光滑平整。
最后，需要对混凝土表面进行密封处理，以防止染色剂渗透到混凝土内部。
2. 染色剂涂刷将混凝土染色剂倒入容器中，并使用刷子或喷枪将染色剂均匀地涂刷在混凝土表面上。
在涂刷时需要注意，要避免出现色差和浸渍不均匀的情况。

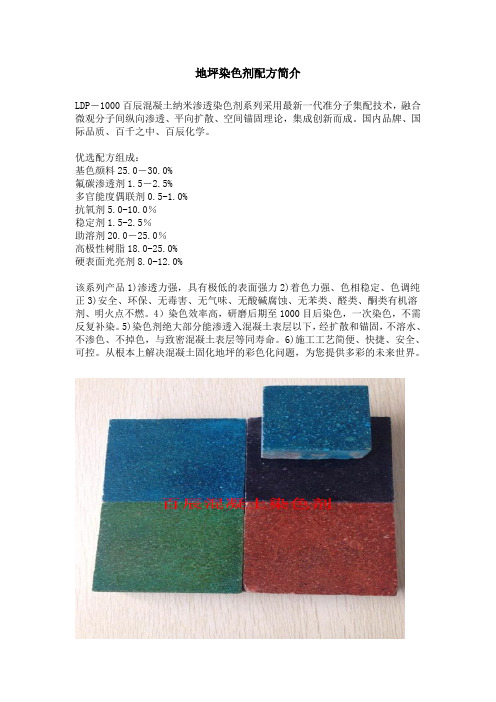

地坪染色剂配方简介
LDP－1000百辰混凝土纳米渗透染色剂系列采用最新一代准分子集配技术，融合微观分子间纵向渗透、平向扩散、空间锚固理论，集成创新而成。
国内品牌、国际品质、百千之中、百辰化学。
优选配方组成：
基色颜料25.0－30.0%
氟碳渗透剂1.5－2.5%
多官能度偶联剂0.5-1.0%
抗氧剂5.0-10.0％
稳定剂1.5-2.5％
助溶剂20.0－25.0％
高极性树脂18.0-25.0%
硬表面光亮剂8.0-12.0%
该系列产品1)渗透力强，具有极低的表面强力2)着色力强、色相稳定、色调纯正3)安全、环保、无毒害、无气味、无酸碱腐蚀、无苯类、醛类、酮类有机溶剂、明火点不燃。
4）染色效率高，研磨后期至1000目后染色，一次染色，不需反复补染。
5)染色剂绝大部分能渗透入混凝土表层以下，经扩散和锚固，不溶水、不渗色、不掉色，与致密混凝土表层等同寿命。
6)施工工艺简便、快捷、安全、可控。
从根本上解决混凝土固化地坪的彩色化问题，为您提供多彩的未来世界。
天然石材的防染（蜡染）印花技术内容提要：所谓防染印花是以蜡为防染剂的，因此又称为蜡染。
蜡染在我国是一门历史悠久的织物印染技术，使蜡在加热熔化状态下涂刷于石材饰面板材之上，经过裂纹自然形成或处理，使颜(染)料通过蜡裂纹渗透进入石材的气孔和裂隙之中，进行低温着色，从而得到的一种特殊艺术效果的防染印花工艺。
一、防染所谓防染印花是以蜡为防染剂的，因此又称为蜡染。
蜡染在我国是一门历史悠久的织物印染技术，使蜡在加热熔化状态下涂刷于石材饰面板材之上，经过裂纹自然形成或处理，使颜(染)料通过蜡裂纹渗透进入石材的气孔和裂隙之中，进行低温着色，从而得到的一种特殊艺术效果的防染印花工艺。
一、防染(蜡染)印花的原理分析蜡染是一种传统的物理防染工艺，是以蜡为主要防染原料，将不同比例的混合蜡熔化，在适当温度下涂布于需要着色的板材上，涂蜡的部分会出现纤细的裂纹，在其上面涂布一定量的着色液，着色液顺着裂纹渗透到石材里去。
其结果就产生了自然形成网状条纹，有裂纹之处，染液即随裂纹渗入石材微孔或缝隙之中，完成着色过程。
没有蜡纹地方的石材由于被蜡膜封闭覆盖着保持了原来颜色或留白。
这样的线条花纹构成了蜡染最基本的特色，在其他任何种类的印花方法中，从来未曾找到也不可能找到这种特有的效果。
长久以来，人们经过了各种尝试，期望能在其他各种印花中模仿出这一特色，但始终未能获得蜡染所独有的精美花纹。
这也迎合了天下石材的花纹绝不会有两块一模一样的属性。

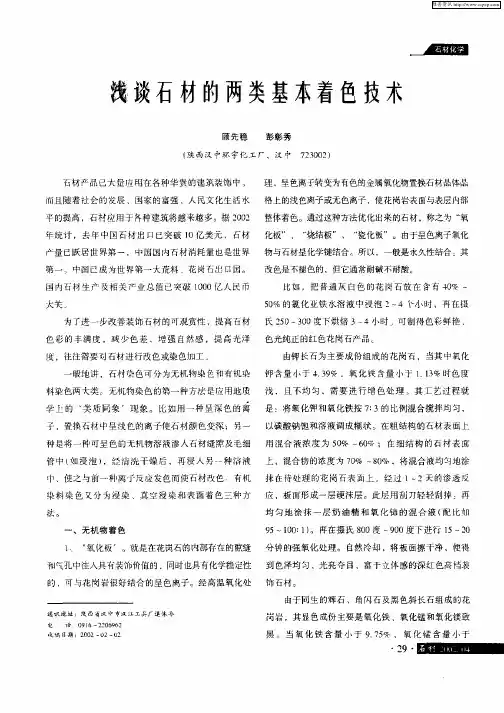

到目前为止，石材着色一般分为无机染色(或称为氧化板)和有机染料染色(或称为染色板)，石材着色后会不会褪色?这是销售者和使用者共同关心的问题。
这个问题与选用着色的呈色物质有很大关系，与着色方式关系不是很大。
我们生产的氧化石材呈色物质为岩石矿物成分，花岗岩为矿物质，两者可以结合。
而染色板呈色物质为染料，是一种碳氢化合物，具有生物与植物的性质，最终结果可变成二氧化碳和水。
(染色板在室外实际变化是脱色、褪色、变色、碳化、颜色深浅不一)，染料与花岗岩的结合不是化学键的结合，是表面的，是没有结合力的，而靠染料溶液中的树脂胶结。
天然装饰石材工程的色差处理工艺
天然石材是建筑装修中不可或缺的材料之一，具有自然环保、结构
坚固、美观大方等优点。
然而，在使用天然装饰石材的过程中，往往
会出现色差问题，影响整个工程的美观度和合格度。
因此，天然石材工程的色差处理工艺就显得尤为重要。
本文将为大
家介绍天然装饰石材工程中常见的色差问题及其处理方法，希望对读
者在石材工地应用中有所帮助。
色差问题的成因
在天然石材工程中，颜色的差异往往是免不了的。
其中，主要有以
下几个成因：
石材本身因素
不同产地的石材在颜色、花纹、纹理等方面有很大差异，甚至在同
一块石材中也会出现局部颜色差异。
环境因素
光线、湿度、温度的变化，以及人工灯光、天然光和太阳光的差异，也会影响石材的色彩呈现。
人为因素
施工过程中存在的问题，如石材切割形成的缝隙、胶粘剂的填充、
打磨加工、石材安装位置等，也会造成颜色差异。
石材染色技术Q/20020—2011近年来，彩色石材在建筑装饰中使用越来越广，它能够提高建筑物的档次，给人以富丽堂皇的感觉。
但是彩色石材的资源有限，价格昂贵，供不应求。
石材染色技术的兴起，有效的改变这些问题。
对石材表面进行染色，不仅可以使一些颜色有差异的石材得到重新利用，而且，可以把一些普通的石材变为五颜六色的彩色石材，满足人们对彩色石材需求不断增长的需要。
1、材料所用的染色剂是由水溶性有机溶剂、增稠剂、树脂和染料组成的糊状色剂。
所用水溶性有机溶剂与水。
2、一种天然石材染色新工艺，其特征是：2.1按照下述成分及重量百分比选取染液配方：染料8～10％，渗透剂60～70％，固色剂12～15％，光稳定剂3～5％，其中染料根据不同的石材和不同的颜色要求按不同比例进行混合搭配；2.2按照下述方法配制染液：将1/3左右的渗透剂与染料放入容器1中混合搅溶成染料溶液，将1/3左右的渗透剂与固色剂放入溶剂2中混合搅溶成固色溶液，将1/3左右的渗透剂与光稳定剂放入容器3中混合搅溶成光稳定溶液，将染料溶液、固色溶液和光稳定溶液放入容器4中充分混合搅溶形成染液；2.3按照下述工艺进行染色操作：2.3.1先将待染的石材置于烘干炉中进行首次烘烤，烘烤温度为100～150℃，烘烤时间为24～48小时，取出后常温下自然冷却至常温；2.3.2将经烘干且冷却的石材放于染池中，将染液倒入染池，进行第一次染色即粗染，染色时间为16～24小时，取出后常温下自然晾晒；2.3.3将经粗染且经冷却的石材再放入烘干炉中进行第二次烘烤，烘烤温度为50～60℃，烘烤时间为3～5小时，取出后常温下自然冷却至常温；2.3.4将经粗染且冷却的石材再入染池中进行第二次染色即细染，染色时间为6～8小时，取出后常温下自然冷却至常温；2.3.5将经细染且自然晾晒的石材再进行第二次烘烤，烘烤温度为50～60℃，烘烤时间为3～5小时，取出后常温下自然冷却至常温；2.3.6将经细染且经冷却的石材再入精染池和精染液中进行第三次染色即精染，染色时间为4～6小时，取出后常温下自然晾晒；2.3.7将经精染且自然晾晒的石材表面进行石蜡处理，并进行打磨和切割成成品。

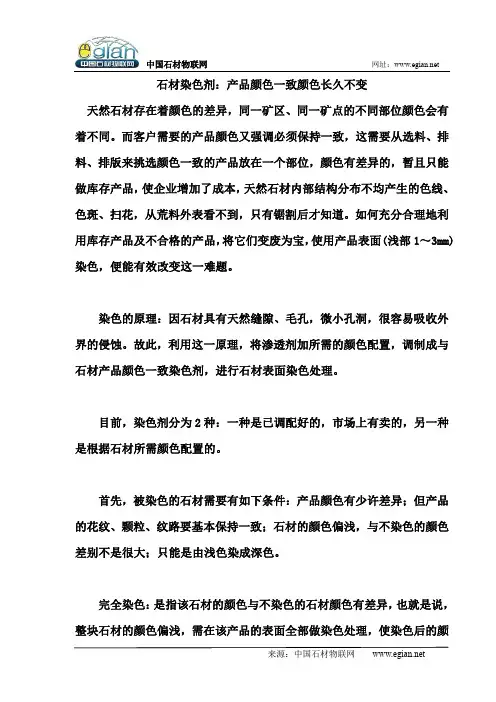

石材染色剂：产品颜色一致颜色长久不变天然石材存在着颜色的差异，同一矿区、同一矿点的不同部位颜色会有着不同。
而客户需要的产品颜色又强调必须保持一致，这需要从选料、排料、排版来挑选颜色一致的产品放在一个部位，颜色有差异的，暂且只能做库存产品，使企业增加了成本，天然石材内部结构分布不均产生的色线、色斑、扫花，从荒料外表看不到，只有锯割后才知道。
如何充分合理地利用库存产品及不合格的产品，将它们变废为宝，使用产品表面(浅部1～3mm)染色，便能有效改变这一难题。
染色的原理：因石材具有天然缝隙、毛孔，微小孔洞，很容易吸收外界的侵蚀。
故此，利用这一原理，将渗透剂加所需的颜色配置，调制成与石材产品颜色一致染色剂，进行石材表面染色处理。
目前，染色剂分为2种：一种是已调配好的，市场上有卖的，另一种是根据石材所需颜色配置的。
首先，被染色的石材需要有如下条件：产品颜色有少许差异；但产品的花纹、颗粒、纹路要基本保持一致；石材的颜色偏浅，与不染色的颜色差别不是很大；只能是由浅色染成深色。
完全染色：是指该石材的颜色与不染色的石材颜色有差异，也就是说，整块石材的颜色偏浅，需在该产品的表面全部做染色处理，使染色后的颜色变深，与不染色的石材颜色完全一致。
批量染色：指某工程生产加工出来的石材颜色不鲜艳、色调暗淡，进行全部染色处理后，颜色明亮、表面美观。
色线、色斑、扫花的染色：指该产品出现的色线、色斑、扫花与产品内某颗粒颜色一致，但分布不均匀，出现在某一条线，某一小方块，某一大部位，可进行局部的优化染色，利用产品的几种颜色，调制成几种染色剂，进行几种染色剂的分别描点染色(每隔2～3mm),达到其染色的目的。
染色方法：将需染色的石材逐一排列在地板上，将表面脏物、污渍、杂质等清除干净，然后用吹风机将石材的水份吹干，最好的办法是将石材放在太阳下爆晒，这会使染色剂很容易吸收到石材中去。
带上手套，用棉布沾上染色剂(液体)在石材的表面涂擦，观其效果，如果颜色未到位，可进行2次、3次、多次的涂擦，直到满意为止。
介绍几种天然石材染色方法啤酒，葡萄酒，茶和柑橘类果汁会损害大理石的优雅。
清洁这些污渍可用过氧化氢混合几滴氨水制成溶液，用干净的抹布擦洗大理石直至恢复其光泽。
介绍几种目前主流的天然石材(石板材)产品的染色方法，及其相关原理、加工工艺和操作流程。
一种经药水染色的石板材及其加工制作方法本发明涉及一种经药水染色的石板材及其加工制作方法，其加工制作工艺步骤如下：1.将天然花岗岩石进行切割、磨平，制作成一定规格的石板；2.将初步加工好的花岗岩石板放入烘烤炉进行烘干处理；3.在色液池中放入色液；4.将烘干后的花岗岩石板放入色液池中浸泡；5.将浸泡后的花岗岩石板取出自然晾干；6.将晾干后的花岗岩石板放入烘烤炉内烘烤7.将烘烤后的花岗岩石板冷却，再取出8.根据所需颜色的深浅来决定重复浸泡和烘烤的次数；9.根据需要将浸泡、烘烤好的花岗岩石板进行打磨、抛光。
本发明的有益效果是，能弥补天然石材本身所缺乏的颜色，可制作出更多种不同颜色的石材染板，使石板材更富有美感，用途更加广泛。
一种经药水染色的石板材及其加工制作方法，其特征在于：本发明方法包括色液的选择制备以及包括天然石板材用药水染色的加工制作过程。
1.色液的选择制备：其主要成分为：硝酸铁、硝酸锰和水，各主要成分所占的重量百分比为：硝酸铁：２６．８～３２％硝酸锰：８～１３．２％水：６０％2.天然石板材用药水染色的加工制作过程具体为：1）将天然花岗岩石进行切割、磨平，制作成一定规格的石板；2）将初步加工好的花岗岩石板放入烘烤炉进行烘干处理，烘干的时间控制在１至４小时，烘干的温度值控制在１４５度至２０５度之间。
烘干后，等待花岗岩石板冷却再取出；3）色液池中放入硝酸铁和硝酸锰按一定比例配制的色液；4）一次浸泡烘烤工序：ａ）将烘干后的花岗岩石板放入色液池中浸泡，色液要完全淹没花岗岩石板，浸泡的时间控制在１至４小时；ｂ）将浸泡后的花岗岩石板取出自然晾干；ｃ）将晾干后的花岗岩石板放入烘烤炉内烘烤，烘烤的温度为：１４５度至２０５度之间，烘烤的时间为：１至４小时；ｄ）将烘烤后的石板材冷却再取出；5）据具体颜色的需要来决定是否进入第二次、第三次甚至更多次的浸泡烘烤工序；6）花岗岩石板进行打磨、抛光即得成品。
芝麻灰石材的四种染色的具体方法
刚开采出来的芝麻灰石材是不能立即使用的，因为石材表面颜色不均匀，需要人工后期对石材进行染色来确保石材表面颜色的一致。
那么,有关芝麻灰石材的染色方法有以下几种呢?下面我们就来介绍以下四种染色的具体方法。
1：完全染色：芝麻灰石材全面进行染色,当达到同等颜色的时候停止染色,因为有的石材表面的颜色比较浅,所以就需要对其进行完全染色的方法.
2：局部染色：石材的一部分进行染色,只是对颜色比较浅的地方进行染
色,这是对表面有两种颜色的石材进行的.
3：批量染色：加工出来的一批石材由于都具有色彩不够鲜艳和颜色暗淡,而进行批量的染色,从而达到统一的颜色,统一的美观效果.
4：扫花染色：通过调成几种染色剂,在进行几种染色剂的局部染色,使颜色出现在一个小方块上或者某一部位上,达到颜色统一的效果.。

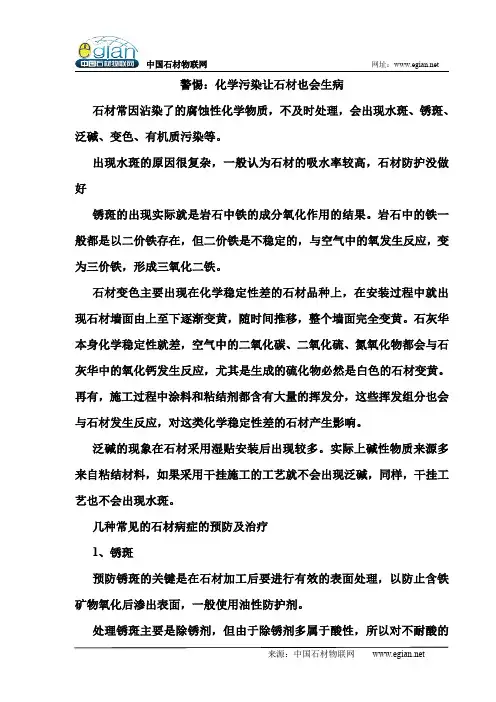

警惕：化学污染让石材也会生病石材常因沾染了的腐蚀性化学物质，不及时处理，会出现水斑、锈斑、泛碱、变色、有机质污染等。
出现水斑的原因很复杂，一般认为石材的吸水率较高，石材防护没做好锈斑的出现实际就是岩石中铁的成分氧化作用的结果。
岩石中的铁一般都是以二价铁存在，但二价铁是不稳定的，与空气中的氧发生反应，变为三价铁，形成三氧化二铁。
石材变色主要出现在化学稳定性差的石材品种上，在安装过程中就出现石材墙面由上至下逐渐变黄，随时间推移，整个墙面完全变黄。
石灰华本身化学稳定性就差，空气中的二氧化碳、二氧化硫、氮氧化物都会与石灰华中的氧化钙发生反应，尤其是生成的硫化物必然是白色的石材变黄。
再有，施工过程中涂料和粘结剂都含有大量的挥发分，这些挥发组分也会与石材发生反应，对这类化学稳定性差的石材产生影响。
泛碱的现象在石材采用湿贴安装后出现较多。
实际上碱性物质来源多来自粘结材料，如果采用干挂施工的工艺就不会出现泛碱，同样，干挂工艺也不会出现水斑。
几种常见的石材病症的预防及治疗1、锈斑预防锈斑的关键是在石材加工后要进行有效的表面处理，以防止含铁矿物氧化后渗出表面，一般使用油性防护剂。
处理锈斑主要是除锈剂，但由于除锈剂多属于酸性，所以对不耐酸的石材如大理石、白云石质，使用前应进行试验，必要时加水稀。
2、水斑、湿痕预防水斑主要是注入树脂使石材防水，以阻隔空气中的水份与石材或水泥内部物质接触，降低其化学反应条件。
处理水斑主要是采用渗透染色剂来改变原石材的颜色，“湿痕不干”可算是在国际上石材养护方面的一大难题。
3、白华现象、俗称流眼泪预防白华现象主要是在石材加工后用渗透型防护剂对石材进行六面防护处理。
处理白华现象主要是用清水冲洗已清洗过的石材表面，使其达到中性为止，阴干后再对石材表面及接缝进行养护处理。
处理方法：如果石材损害严重，表面光泽度消失现象。
如果遇到这样的情况，则需要使用杜比仕抛光粉+f66真光剂进行抛光。
抛光粉中含有氧化剂如氧化铝或氧化锡的细小颗粒，其主要成份含有表面氧化活性物并不含酸。
天然石材表面的染色的几种常见方法介绍天然石材在建筑、园林、装饰等领域广泛应用，其富有质感、美观大方的特点受到人们的追捧。
但是在使用过程中，石材的颜色可能会过于单一，不具备足够的装饰效果。
为了满足多样化的需求，人们引入了染色这一手段，让石材表面的色彩更加丰富、多样化。
本文将介绍几种常见的天然石材表面染色方法。
一、染色水剂法染色水剂法是一种较为广泛使用的染色方法。
这种染色方法使用的染料为水性染料，可调色可定制色彩。
具体步骤如下：1.清洗处理需要先将石材表面进行清洗处理，去除表面的污垢，确保染料可以更好地被吸收。
清洗方法可以使用清洁剂和水进行擦拭，也可以使用研磨机将石材表面打磨干净。
2.涂抹染料将染料准备好，用刷子或辊子在石材表面进行均匀涂抹，直至覆盖整个表面。
需要注意的是，不能涂抹过多，以免影响色调。
3.固定染料将涂抹上染料的石材表面用防水布或其他材料进行覆盖，防范染料对周围环境的污染。
然后等待染料干燥，一般需要4-8个小时。
4.去除固定物待染料干燥后，去除固定物。
可以用纸巾擦拭，或用布轻敲石材表面。
当然，也可以用吸尘器进行清理。
5.加强护理染过色的天然石材需要更加花费心思进行护理。
经常擦拭表面，在清洁时注意使用中性清洁剂，以免影响颜色。
二、景泰蓝染色法景泰蓝染色法是一种比较特殊的染色方法。
需要进行的具体步骤如下：1.准备颜料液用乙酸、已去离子水和纯度高的蓝色颜料，按照特定比例混合，制成颜料液。
需要注意，颜料液的配比要精准，否则色彩会出现偏差。
2.清洗处理同样需要对石材表面进行清洗处理。
可以使用清洁剂和水进行擦拭，也可以采用打磨技术进行处理。
3.涂抹颜料液将准备好的颜料液均匀涂抹在石材表面，不要漏涂。
需要注意颜料液的均匀程度。
使用透明胶带或其他材料，将涂抹上颜料液的石材表面进行覆盖，然后等待颜料液干燥。
这一步需要耐心，一般需要24小时。
5.打磨处理使用打磨机对干燥的颜料液进行打磨处理，从而使色彩更加均匀。
石材护理知识——大理石胶水调色相同色系的石材相同色系的石材是指具有相同结构及特征，且颜色成份相同或近似的一类石材。
例如：山东白麻的大花与中花、中花与小花、光面与毛面、新表面与旧表面以及上、下矿层都属于相同色系的石材。
对于此类石材间的色差，我们建议采用增色型石材养护剂（又称湿色剂、保鲜剂）来进行处理。
不同色系的石材不同色系的石材是指具有完全不同的结构及特征，且颜色成份完全不同或差异很大的一类石材。
例如：金线米黄与新西米黄、西班牙米黄与白砂米黄、山东白麻与美国灰麻之间都属于不同色系的石材。
对于他们之间的色差，我们建议采用着色法（染色）来进行处理。
目前，国内外石材着色的方法大约有二十几种，大多需要特定的设备或场地。
这对于石材养护行业来说是不太符合实际的。
经过我们多年的经验总结，我们认为采用石材染色剂来进行着色处理是一种既简单方便又效果显著的好办法。
但是，由于石材一经着色后就不容易被清除，所以，建议由专业的技术人员进行施工，以免造成不必要的损失。
以下是饰管家为大家代带来的关于石材护理——大理石胶水调色的课程，希望可以对大家能够有用。
一、科普一下色彩的基础知识1、色彩有三原色（三基色），光的三原色是红、绿、蓝，运用加法调色原理，用光三原色可以调出除黑色以外的任何光线色彩。
颜料三原色是品红、黄、蓝，用减法调色原理，颜料这三原色可以调出除白色以外的任何色彩。
2、颜料色彩的三要素，掌握好这三要素的原理，并合理运用，能调出非常接近的颜色！A、色相，又称色调是指色彩的特征，区分色彩的主要依据！B、纯度，又称饱和度是指色调的纯洁程度，向颜色中加入其它颜色都会降低其纯度！C、明度，也称亮度是指颜色的明亮程度，加入白色会提高明度，加入黑色会降低明度！二、颜料减法调色公式红+黄=橙色红+蓝=紫色蓝+黄=绿色红+黄+蓝=黑色.粉柠檬黄= 柠檬黄+ 纯白色藤黄色= 柠檬黄+ 玫瑰红桔黄色= 柠檬黄+ 玫瑰红土黄色= 柠檬黄+ 纯黑色+ 玫瑰红熟褐色= 柠檬黄+ 纯黑色+ 玫瑰红粉玫瑰红= 纯白色+ 玫瑰红朱红色= 柠檬黄+ 玫瑰红暗红色= 玫瑰红+ 纯黑色紫红色= 纯紫色+ 玫瑰红褚石红= 玫瑰红+ 柠檬黄+ 纯黑色粉蓝色= 纯白色+ 天蓝色蓝绿色= 草绿色+ 天蓝色灰蓝色= 天蓝色+ 纯黑色浅灰蓝= 天蓝色+ 纯黑色+ 纯紫色粉绿色= 纯白色+ 草绿色黄绿色= 柠檬黄+ 草绿色墨绿色= 草绿色+ 纯黑色粉紫色= 纯白色+ 纯紫色啡色= 玫瑰红+ 纯黑色大红+柠檬黄+湖蓝——熟褐（其实几乎可以是黑色）大红+柠檬黄——桔黄柠檬黄+湖蓝——草绿，加多了湖蓝就是粉绿大红+湖蓝——紫罗兰，加多了大红就是玫瑰红大红+桔黄——中黄大红+草绿——熟褐大红+紫罗兰——玫瑰红柠檬黄+紫罗兰——熟褐柠檬黄+草绿——浅绿湖蓝+紫罗兰——青莲三、运用色彩原理对云石胶调色！云石胶调色我们用常见的米黄板举例，当打开常用的一款米黄胶的时候，发现深米云石胶黄中带红，浅米云石胶黄中带绿，我们根据施工石材的色相，决定使用那个颜色的云石胶，再根据云石胶颜色的饱和度添加相应的颜料，最后如有必要则添加黑色或白色调整色彩的明亮度。
石材染色剂配方
对于石材染色剂的配方，不同的厂家和品牌有不同的配方和比例，以下是一些常见的配方：
1. 水性石材染色剂配方
主要成分：水、无机颜料、聚合物、化学助剂等。
配比：无机颜料与水的比例为1:5~1:10，聚合物与水的比例为1:1。
2. 有机石材染色剂配方
主要成分：有机颜料、聚合物、稀释剂、添加剂等。
配比：有机颜料与稀释剂的比例为1:2，聚合物与稀释剂的比例为1:1~1:2。
添加剂的比例根据不同的品牌和要求有所不同。
3. 酸性石材染色剂配方
主要成分：有机颜料、稀酸、稀释剂、添加剂等。
配比：有机颜料与稀酸的比例为1:1~1:3，稀释剂的比例为1:3~1:5。
添加剂的比例根据不同的品牌和要求有所不同。
无论采用哪种配方，都需要根据石材的性质和要求进行调配，确保染色效果和操作安全。
同时，使用时需要注意保护眼睛、皮肤和呼吸系统，避免误食和触及火源。
适用范围：
染石坊鹅卵石染色剂适用于各种石材的表面染色与色差处理，直接均匀擦拭于石材表层即可达到染色效果，各类鹅卵石均适用，可作为石材底色太浅加深使用，也可作为石材改变颜色的染色处理，颜色系列多样化，可支持定制颜色服务。
主要技术参数：
颜色种类：鹅卵石染色剂（支持定制颜色）
储存：阴凉干燥处，储存期2年
参考用量：8-15m²/L
包装规格：1升 4升 25升
施工说明：
1．施工环境保持通风性良好，配带口罩、眼罩、手套等防护工具；
2．将本品采用布料进行均匀擦拭于石材饰面，小面积校准颜色再进行大面积施工；
3．染单色可配合稀释剂调合染色剂的浓度配比以符合实际要求颜色；
4．非标准色可采用两种以上颜色加稀释剂调合至符合实际要求颜色；
5．染色后的石材保持24小时干燥养护时间不遇水为佳，可涂刷防护延长固色时间；
施工注意事项：
1、石材表面有污染物、灰尘、基材未完全干燥等均不能涂刷本品；
2、本品可重复涂刷且表层颜色会叠加，颜色染出不符可立即用稀释剂擦洗；
3、涂刷本品后未完全干燥不能踩踏、摩擦，24h内不能遇水以免影响染色层；
4、本品为溶剂型产品，存储与施工需要远离火源。
石材染色剂
利用天然石材进行人工染色，既可使石材制品更加丰富多彩，无毒无味、对人体无害，又可避免因色差问题造成的石材浪费，从而大幅度降低了生产成本。
新加坡尤诺超强渗透型油性石材染色剂、目前国内的一款新型产品，渗透力超强，抗紫外线和风化，色调稳定，利用石材，水磨石等进
行人工染色，既可使混凝土等制品更加丰富多彩，尤诺石材染色剂
能渗透石材3-10毫米，对石材的力学性能没有影响。
分红、绿、黄、黑、蓝等基本颜色和专用调色剂自行配制所要求的其他颜色。
适用于建筑装饰板材、花岗岩、大理石、黄金麻石等各种石材产品（包括磨抛翻新的石材），加深颜色，改善色差，提高光面石材的
光泽度和装饰效果。
