第2章 典型输入信号

第一章绪论1、基本概念（1）自动控制：在没有人直接参与的情况下，利用控制器使被控对象（或过程）的某些物理量（被控量）自动地按预先给定的规律去运行。

（2）自动控制系统：能够实现自动控制任务的系统，由控制装置与被控对象组成。

（3）被控对象：指被控设备或过程。

（4）输出量，也称被控量：指被控制的量。

它表征被控对象或过程的状态和性能，它又常常被称为系统对输入的响应。

（5）输入量：是人为给定的系统预期输出的希望值。

（6）偏差信号：参考输入与实际输出的差称为偏差信号，偏差信号一般作为控制器的输入信号。

（7）负反馈控制：把被控量反送到系统的输入端与给定量进行比较，利用偏差引起控制器产生控制量，以减小或消除偏差。

2、自动控制方式（1）开环控制开环控制系统指系统的输出量对系统的控制作用没有影响的系统。

它分为按给定控制和按扰动控制两种形式。

按给定控制：信号由给定输入到输出单向传递。

按扰动控制（顺馈控制）：根据测得的扰动信号来补偿扰动对输出的影响。

（2）闭环控制（反馈控制）闭环控制系统指系统的输出量与输入端存在反馈回路，即输出量对控制作用有直接影响的系统。

系统根据实际输出来修正控制作用，实现对被控对象进行控制的任务，这种控制原理称为反馈控制原理。

3、自动控制系统的分类（1）按给定信号的特征分类①恒值控制系统：希望系统的输出维持在给定值上不变或变化很小。

②随动控制系统：给定信号的变化规律是事先不确定的随机信号。

③程序控制系统：系统的给定输入不是随机的，而是确定的、按预先的规律变化。

（2）按系统的数学模型分类⎧⎧⎧⎪⎪⎪⎪⎪⎪−−−→⎨⎪⎪⎪⎪⎪⎨⎪⎪⎩⎪⎪⎪⎧⎪⎪−−−→⎨⎨⎪⎩⎩⎪⎪⎧−−−→⎪⎪⎪⎧⎪⎨⎪⎪−−−→⎨⎪⎪⎪⎪⎪⎩⎩⎩分析法分析法分析法分析法时域法根轨迹法线性定常系统频域法线性系统状态空间法时域法线性时变系统状态空间法非本质非线性线性化法描述函数法非线性系统本质非线性相平面法状态空间法 （3）按信号传递的连续性划分①连续系统：系统中的所有元件的输入输出信号均为时间的连续函数，所以又常称为模拟系统。

自动控制原理知识点 The document was finally revised on 2021第一章自动控制的一般概念自动控制的基本原理与方式1、自动控制、系统、自动控制系统◎自动控制：是指在没有人直接参与的情况下，利用外加的设备或装置（称控制装置或控制器），使机器、设备或生产过程（统称被控对象）的某个工作状态或参数（即被控量）自动地按照预定的规律（给定值）运行。

◎系统：是指按照某些规律结合在一起的物体（元部件）的组合，它们相互作用、相互依存，并能完成一定的任务。

◎自动控制系统：能够实现自动控制的系统就可称为自动控制系统，一般由控制装置和被控对象组成。

除被控对象外的其余部分统称为控制装置，它必须具备以下三种职能部件。

测量元件：用以测量被控量或干扰量。

比较元件：将被控量与给定值进行比较。

执行元件：根据比较后的偏差，产生执行作用，去操纵被控对象。

参与控制的信号来自三条通道，即给定值、干扰量、被控量。

2、自动控制原理及其要解决的基本问题◎自动控制原理：是研究自动控制共同规律的技术科学。

而不是对某一过程或对象的具体控制实现（正如微积分是一种数学工具一样）。

◎解决的基本问题：建模：建立系统数学模型（实际问题抽象，数学描述）分析：分析控制系统的性能（稳定性、动/稳态性能）综合：控制系统的综合与校正——控制器设计（方案选择、设计）3、自动控制原理研究的主要内容4、室温控制系统5、控制系统的基本组成◎被控对象：在自动化领域，被控制的装置、物理系统或过程称为被控对象（室内空气）。

◎控制装置：对控制对象产生控制作用的装置，也称为控制器、控制元件、调节器等（放大器）。

◎执行元件：直接改变被控变量的元件称为执行元件（空调器）。

◎测量元件：能够将一种物理量检测出来并转化成另一种容易处理和使用的物理量的装置称为传感器或测量元件（热敏电阻）。

◎比较元件：将测量元件和给定元件给出的被控量实际值与参据量进行比较并得到偏差的元件。

典型输入信号控制系统的动态性能可以通过其在输入信号作用下的响应过程来评价，其响应过程不仅与其本身的特性有关，也与外加输入信号的形式有关。

通常情况下，系统所受到的外加输入情号中，有些是确定性的，有些是具有随机性而事先无法确定的。

在分析和设计控制系统时，为了便于对控制系统的性能进行比较，通常选定几种具有典型意义的试验信号作为外加的输入信号，这些信号称为典型输入信号。

所选定的典型输入信号应满足：数学表达式尽可能简单，尽可能反映系统在实际工作中所受到的实际输入，容易在现场或实验室获得，同时该信号能够使系统工作在最不利情况。

常用的典型输人情号包括以下五种。

1．阶跃输入阶跃输入定义为这里，只为阶跃输入的幅值，只＝l时的阶跃输人称为单位阶跃输入。

阶压输入的波形如图3．1(a)所示。

工程实际中，电源电压的突然波动、负载的突然改变等都可视为阶跃输人形式的外作用。

一般将系统在阶跃输入信号作用下的响应特性作为评价系统动态性能的主要依据。

2．斜坡输入斜坡输入也称为速度输入，其定义为3．1(b)所示。

防空系统中，当雷达跟踪的目标以恒定速率飞行时用之下。

3．加速度输入加速度输入也称为抛物线输入，其定义为式中，R为加速度输入的加速度值．只＝1时的加速度输入称为单位加速度输入。

加速度输入的波形如图3．1(c)所示。

防空系统中，当雷达跟踪的目标作机动飞行时，可avx视为该系统工作于加速度输人作用之下。

4．单位脉冲输入单位脉冲输入通常用8(Z)表示，其定义为单位脉冲输入如图3．1(d)所示。

脉冲输入在现实中是不存在的，只有数学上的定义，但它却是一个重要而有效的数学工具。

在控制理论研究中．单位脉冲输人也具有重要的作用。

例如，一个任意形式的外作用可以分解为不同时刻一系列脉冲输入之和，这样，通过研究系统在脉冲输入作用下的响应特性，便可以了解其在任意形式作用下的响应特性。

5．正强输入正弦输入的定义为式中，A为正弦输入的幅值，。

为正弦输入的角频率。

第二章自动控制系统的数学模型本章要点系统的数学模型是对系统进行定量分析的基础和出发点。

本章主要介绍从微分方程、传递函数和系统框图去建立自动控制系统的数学模型。

内容包括系统微分方程的建立步骤、传递函数的定义与性质、系统框图的建立、等效变换及化简、系统各种传递函数的求取以及典型环节的数学模型。

为了对自动控制系统性能进行深入的分析和设计，须定量计算系统的动、静态性能指标。

而要完成此项任务，就必须掌握其变化规律，用一个反映其运动状态的数学表达式描述系统的动态过程。

这种描述系统各变量之间关系的数学表达式称为系统的数学模型。

系统数学模型的建立主要有解析法和实验法。

解析法是从系统元件所遵循的一些基本规律出发去推导系统的数学模型。

如果不了解系统的结构和运动规律，则应采用实验法建立数学模型，即在系统的输入端加上测试信号，在根据测试出的输出响应信号建立其数学模型。

系统的数学模型有多种，经典控制理论中常用的数学模型有：微分方程（时域数学模型）、传递函数（复域数学模型）、频率特性（频域数学模型）和动态结构图(几何模型)。

第一节系统的微分方程微分方程是描述系统的输入量和输出量之间关系最直接的方法。

当系统的输入量和输出量都是时间t的函数时，其微分方程可以确切描述系统的运动过程。

一、系统微分方程的建立步骤1．根据系统的组成结构、工作原理和运动规律，确定系统的输入量和输出量。

2．从输入端开始，根据各环节所遵循的运动规律，依次列写微分方程。

联立方程，消去中间变量，求取一个只包含系统输入量和输出量的微分方程。

3．将方程整理成标准形式。

即把含输出量的各项放在方程的左边，把含输入量的各项放在方程的右边，方程两边各导数按降幂排列，并将有关系数化为具有一定物理意义的表示形式，如时间常数等。

二、举例说明例2-1求图2-1所示RC网络的微分方程。

解：由图可知，输入量为u i(t) , 输出量为u o(t) ，根据电路遵循的基尔霍夫电压定律，有dtt du Ct i t u R t i t u o o i )()()()()(=+=消去上式中的中间变量i(t) ，得)()()(t u dtt du RCt u o o i += 整理得 ()()()o o i du t RCu t u t dt+= 例2-2 求直流电动机的微分方程。

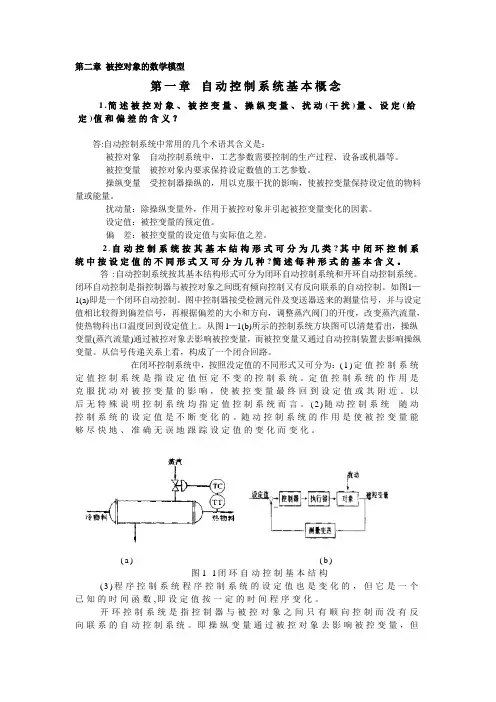

第二章被控对象的数学模型第一章自动控制系统基本概念1.简述被控对象、被控变量、操纵变量、扰动(干扰)量、设定(给定)值和偏差的含义？答:自动控制系统中常用的几个术语其含义是：被控对象自动控制系统中，工艺参数需要控制的生产过程、设备或机器等。

被控变量被控对象内要求保持设定数值的工艺参数。

操纵变量受控制器操纵的，用以克服干扰的影响，使被控变量保持设定值的物料量或能量。

扰动量：除操纵变量外，作用于被控对象并引起被控变量变化的因素。

设定值：被控变量的预定值。

偏差：被控变量的设定值与实际值之差。

2.自动控制系统按其基本结构形式可分为几类?其中闭环控制系统中按设定值的不同形式又可分为几种?简述每种形式的基本含义。

答:自动控制系统按其基本结构形式可分为闭环自动控制系统和开环自动控制系统。

闭环自动控制是指控制器与被控对象之间既有倾向控制又有反向联系的自动控制。

如图1—1(a)即是一个闭环自动控制。

图中控制器接受检测元件及变送器送来的测量信号，并与设定值相比较得到偏差信号，再根据偏差的大小和方向，调整蒸汽阀门的开度，改变蒸汽流量，使热物科出口温度回到设定值上。

从图l—1(b)所示的控制系统方块图可以清楚看出，操纵变量(蒸汽流量)通过被控对象去影响被控变量，而被控变量又通过自动控制装置去影响操纵变量。

从信号传递关系上看，构成了一个闭合回路。

在闭环控制系统中，按照没定值的不同形式又可分为：(1)定值控制系统定值控制系统是指设定值恒定不变的控制系统。

定值控制系统的作用是克服扰动对被控变量的影响，使被控变量最终回到设定值或其附近。

以后无特殊说明控制系统均指定值控制系统而言。

(2)随动控制系统随动控制系统的设定值是不断变化的。

随动控制系统的作用是使被控变量能够尽快地、准确无误地跟踪设定值的变化而变化。

(a)(b)图1-1闭环自动控制基本结构(3)程序控制系统程序控制系统的设定值也是变化的，但它是一个已知的时间函数,即设定值按一定的时间程序变化。

自动控制原理复习指导2009-2010第一学期第一章：知识点1 闭环系统（或反馈系统）的特征：采用负反馈，系统的被控变量对控制作用有直接影响，即被控变量对自己有控制作用。

2 典型闭环系统的功能框图。

一些重要的概念与名词自动控制在没有人直接参与的情况下，通过控制器使被控对象或过程按照预定的规律运行。

自动控制系统由控制器和被控对象组成，能够实现自动控制任务的系统。

被控制量在控制系统中．按规定的任务需要加以控制的物理量。

控制量作为被控制量的控制指令而加给系统的输入星．也称控制输入。

扰动量干扰或破坏系统按预定规律运行的输入量，也称扰动输入或干扰掐入。

反馈通过测量变换装置将系统或元件的输出量反送到输入端，与输入信号相比较。

反送到输入端的信号称为反馈信号。

负反馈反馈信号与输人信号相减，其差为偏差信号。

负反馈控制原理检测偏差用以消除偏差。

将系统的输出信号引回插入端，与输入信号相减，形成偏差信号。

然后根据偏差信号产生相应的控制作用，力图消除或减少偏差的过程。

开环控制系统系统的输入和输出之间不存在反馈回路，输出量对系统的控制作用没有影响，这样的系统称为开环控制系统。

开环控制又分为无扰动补偿和有扰动补偿两种。

闭环控制系统凡是系统输出端与输入端存在反馈回路，即输出量对控制作用有直接影响的系统，叫作闭环控制系统。

自动控制原理课程中所讨论的主要是闭环负反馈控制系统。

复合控制系统复合控制系统是一种将开环控制和闭环控制结合在一起的控制系统。

它在闭环控制的基础上，用开环方式提供一个控制输入信号或扰动输入信号的顺馈通道，用以提高系统的精度。

自动控制系统组成闭环负反馈控制系统的典型结构如图1．2所示。

组成一个自动控制系统通常包括以下基本元件1．给定元件给出与被控制量希望位相对应的控制输入信号(给定信号)，这个控制输入信号的量纲要与主反馈信号的量纲相同。

给定元件通常不在闭环回路中。

2．测量元件测量元件也叫传感器，用于测量被控制量，产生与被控制量有一定函数关系的信号被控制量成比例或与其导数成比例的信号。

自动控制原理总经典总结《自动控制原理》总复习控制线性非线连续离散描述函相平面建模－时域法串联(频率法)建模－求稳定性负倒描述函数曲线自振点振幅、频绘制相求奇点和极限环求运动校正第一章 自动控制的基本概念一、学习要点1. 自动控制基本术语：自动控制、系统、自动控制系统、被控量、输入量、干扰量、受控对象、控制器、反馈、负反馈控制原理等。

2. 控制系统的基本方式：①开环控制系统；②闭环控制系统；③复合控制系统。

3. 自动控制系统的组成：由受控对象和控制器组成。

4. 自动控制系统的类型：从不同的角度可以有不同的分法，常有：恒值系统与随动系统；线性系统与非线性系统；连续系统与离散系统；定常系统与时变系统等。

5. 对自动控制系统的基本要求：稳、快、准。

6. 典型输入信号：脉冲、阶跃、斜坡、抛物线、正弦。

二、基本要求1. 对反馈控制系统的基本控制和方法有一个全面的、整体的了解。

2. 掌握自动控制系统的基本概念、术语，了解自动控制系统的组成、分类，理解对自动控制系统稳、准、快三方面的基本要求。

3. 了解控制系统的典型输入信号。

4. 掌握由系统工作原理图画方框图的方法。

三、内容结构图自动控制的由系统工作原对控制系统常用术语、基本控反馈控制系控制系控制系四、知识结构图第二章 控制系统的数学模型一、学习要点1．数学模型的数学表达式形式（1）物理系统的微分方程描述；（2）数学工具—拉氏变换及反变换； （3）传递函数及典型环节的传递函数；（4）脉冲响应函数及应用。

2．数学模型的图形表示（1）结构图及其等效变换，梅逊公式的应用；（2）信号流图及梅逊公式的应用。

二、基本要求1、正确理解数学模型的特点，对系统的相似性、简化性、动态模型、静态模型、输入变 量、输出变量、中间变量等概念，要准确掌握。

2、了解动态微分方程建立的一般方法及小偏差线性化的方法。

3、掌握运用拉氏变换解微分方程的方法，并对解的结构、运动模态与特征根的关系、零输入 响应、零状态响应等概念有清楚的理解。

自动控制原理总结第一章绪论技术术语1.被控对象 :是指要务实现自动控制的机器、设施或生产过程。

2.被控量：表征被控对象工作状态的物理参量 (或状态参量 )，如转速、压力、温度、电压、位移等。

3.控制器：又称调理器、控制装置，由控制元件构成，它接受指令信号，输出控制作用信号于被控对象。

4.给定值或指令信号 r(t) ：要求控制系统按必定规律变化的信号，是系统的输入信号。

5.扰乱信号 n(t) ：又称扰动值，是一种对系统的被控量起损坏作用的信号。

6.反应信号 b(t) ：是指被控量经丈量元件检测后回馈送到系统输入端的信号。

7.偏差信号 e(t)：是指给定值与被控量的差值，或指令信号与反应信号的差值。

闭环控制的主要长处：控制精度高，抗扰乱能力强。

弊端：使用的元件多，线路复杂，系统的剖析和设计都比较麻烦。

对控制系统的性能要求:稳固性迅速性正确性稳固性和迅速性反应了系统的过渡过程的性能。

正确性是权衡系统稳态精度的指标，反应了动向过程后期的性能。

第二章控制系统的数学模型拉氏变换的定义:F ( s) f ( t )e- st d t几种典型函数的拉氏变换1.单位阶跃函数1(t)2.单位斜坡函数3.等加快函数4.指数函数e-at5.正弦函数sin ωt6.余弦函数cos ωt7.单位脉冲函数 (δ函数 )拉氏变换的基本法例1.线性法例2.微分法例3.积分法例Lf ( t )d t1F ( s )s4.终值定理e( ) lim e( t ) lim sE ( s)ts 05.位移定理L f (t)e 0 s F(s)Le atf ( t )F ( s a )传达函数： 线性定常系统在零初始条件下， 输出信号的拉氏变换与输入信号的拉氏变换之比 称为系统 (或元零件 )的传达函数。

动向构造图及其等效变换1.串连变换法例2.并联变换法例3.反应变换法例4.比较点前移“加倒数”；比较点后移“加自己”。

5.引出点前移“加自己”；引出点后移“加倒数” 梅森（ S. J. Mason ）公式求传达函数典型环节的传达函数 1.比率 (放大 )环节 2.积分环节 3.惯性环节 4.一阶微分环节 5.振荡环节G ( s)12 s 22 Ts 1T C ( s ) ＝ 1 n6.二阶微分环节( s )P k kR ( s )k 1第三章时域剖析法二阶系统剖析2nKJF2nJ2 n(完整版)自动控制原理知识点汇总二阶系统的单位阶跃响应1.过阻尼 ξ>1 的状况 ：系统闭环特色方程有两个不相等的负实根。

第3章 辅导控制系统典型的输入信号1. 阶跃函数阶跃函数的定义是⎩⎨⎧=<>0,00,)(t t A r t x式中A 为常数。

A 等于1的阶跃函数称为单位阶跃函数，如图所示。

它表示为x r (t)＝l(t)，或x r (t)=u(t)单位阶跃函数的拉氏变换为X r (s)=L[1(t)]=1/s在t ＝0处的阶跃信号，相当于一个不变的信号突然加到系统上；对于恒值系统，相当于给定值突然变化或者突然变化的扰动量；对于随动系统，相当于加一突变的给定位置信号。

2. 斜坡函数这种函数的定义是⎪⎩⎪⎨⎧<>=0,00, )(t t t A t x r 式中A 为常数。

该函数的拉氏变换是X r (s)=L[At]=A/s 2这种函数相当于随动系统中加入一按恒速变化的位置信号，该恒速度为A 。

当A ＝l 时，称为单位斜坡函数，如图所示。

3. 抛物线函数如图 所示，这种函数的定义是⎪⎩⎪⎨⎧<>=0 ,00, t )(2t t A t x r式中A 为常数。

这种函数相当于随动系统中加入一按照恒加速变化的位置信号，该恒加速度为A 。

抛物线函数的拉氏变换是X r (s)=L[At 2]=2A/s 3当A ＝1/2时，称为单位抛物线函数，即X r (s)=1/s 3。

4. 脉冲函数这种函数的定义是⎪⎪⎩⎪⎪⎨⎧→<<→><=0)( 0 ,)0( ,0 ,0)(εεεεεt At t t x r式中A 为常数，ε为趋于零的正数。

脉冲函数的拉氏变换是A A L s X r =⎥⎦⎤⎢⎣⎡=→εεlim 0)(当A ＝1，ε→0时，称为单位脉冲函数δ(t)，如图 所示。

单位脉冲函数的面积等于l ，即⎰∞∞-=1)(dt t δ在t ＝t 0处的单位脉冲函数用δ(t-t 0)来表示，它满足如下条件幅值为无穷大、持续时间为零的脉冲纯属数学上的假设，但在系统分析中却很有用处。
