楼控系统方案（第1页）一、项目背景随着科技的不断发展，智能化建筑已成为现代城市的重要标志。
楼控系统作为智能化建筑的核心部分，旨在提高建筑物的能源利用率、降低运营成本、提升居住舒适度。
本方案针对某办公楼宇，提出一套完善的楼控系统解决方案，以满足业主对建筑智能化、绿色环保的需求。
二、系统概述1. 系统目标（1）提高能源利用率，降低能耗成本；（2）保障设备安全、可靠运行；（3）提升建筑物的智能化水平，提高物业管理效率；（4）为用户提供舒适、便捷的办公环境。
2. 系统组成（1）中央控制管理系统：负责整个楼控系统的数据采集、处理、存储和转发；（2）现场控制器：实现对各个机电设备、照明系统、空调系统等的实时监控与控制；（3）通讯网络：连接中央控制管理系统与现场控制器，确保数据传输的实时性和可靠性；（4）传感器与执行器：负责采集现场设备运行数据，并根据控制指令执行相应操作。
三、系统功能1. 设备监控楼控系统可对建筑物内的机电设备、照明系统、空调系统等进行实时监控，包括设备运行状态、故障报警、能耗数据等。
通过监控数据，可对设备进行远程启停、参数调整等操作，确保设备安全、高效运行。
2. 能源管理系统对建筑物内的能源消耗进行实时监测与分析，能耗报表，为业主提供能源优化建议。
通过节能措施，降低建筑物的整体能耗。
3. 环境监测楼控系统可对室内外环境参数（如温度、湿度、CO2浓度等）进行监测，并根据监测数据自动调节空调、新风等设备，为用户提供舒适的办公环境。
4. 安防联动楼控系统可与安防系统（如视频监控、门禁、报警等）实现联动，提高建筑物的安全防范能力。
楼控系统方案（第2页）四、系统特点1. 灵活性与可扩展性本楼控系统采用模块化设计，可根据建筑物的实际需求和规模进行灵活配置，轻松扩展功能模块，适应未来发展的需要。
2. 高度集成系统将建筑物内的多个子系统整合为一个统一的平台，实现集中监控与管理，提高运营效率。
3. 用户体验优先系统界面设计简洁直观，操作便捷，充分考虑用户的使用习惯，提升用户体验。
楼宇自控系统概述弱电学院---文章分类: 楼控→基础培训∧上一篇∨下一篇◎最新发布列表...双击自动滚屏发布者：弱电网发布时间：2009-7-23 23:12:00 来源：互联网总阅读：419次本周阅读：10次今日阅读：1次楼宇自控系统（BAS）是建筑技术、自动控制技术与计算机网络技术相结合的产物，使大楼具有智能建筑的特性。
现代建筑内部有大量机电设备，这些设备多而分散。
多，即数量多，被控、监视、测量的对象多，多达上千个点以上；散，即这些设备分布在各楼层和各个角落。
如果采用分散管理，就地控制、监视和测量是难以想象的。
采用楼宇自控系统，就可以合理利用设备，节约能源，节省人力，确保设备的安全运行，加强楼内机电设备的现代化管理, 并创造安全、舒适与便利的工作环境，提高经济效益。
1.1.1 系统设计标准楼宇自控系统是通过中央计算机系统的网络将分布在各监控现场的区域智能分站连接起来，共同完成集中操作、管理和分散控制的综合监控系统。
一、系统目标楼宇自控系统的目标就是对大厦内所有机电设备采用现代计算机控制技术进行全面有效的监控与管理，确保大厦内所有设备处于高效节能、安全可靠的最佳运行状态，从而更好地发挥建筑物的潜能。
二、系统设计原则除满足业主提出的“简单、实用、适当超前”的总体设计原则外,还应满足以下原则：l 技术先进、成熟、功能实用性强。
系统采用国际标准通信协议及总线技术，保证了系统的可靠性，安全性，开放性及互操作性。
l 集散式设计,模块化结构，组态方便，扩展容易，能为今后系统的扩展留有充分的余地，为升级提供便利。
l 开放性与兼容性良好，要求各系统设置的DDC均有RS232/RS485接口和标准协议，能实现系统的软、硬件连接，做好界面的细节设计，使系统之间充分开放，容错性好，能安全可靠地进行信息交流。
l 扩展功能多样化。
凡被测控的设备已有自动控制功能的均予以保留和利用，系统通过与其联机实现信息交换、监视、控制和管理。

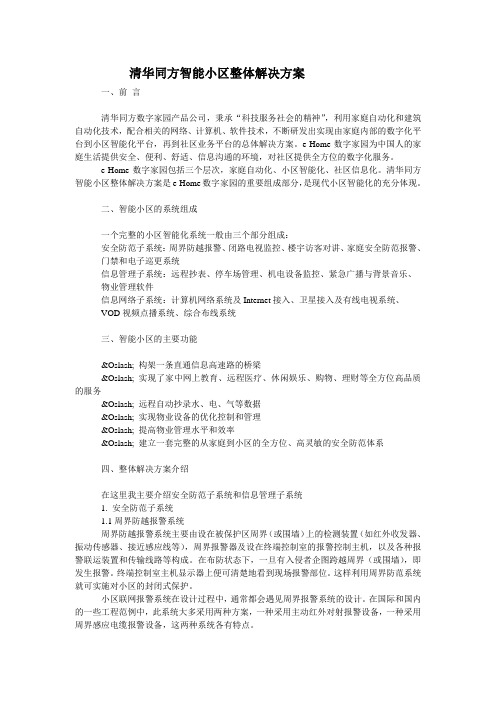

清华同方智能小区整体解决方案一、前言清华同方数字家园产品公司，秉承“科技服务社会的精神”，利用家庭自动化和建筑自动化技术，配合相关的网络、计算机、软件技术，不断研发出实现由家庭内部的数字化平台到小区智能化平台，再到社区业务平台的总体解决方案。
e-Home数字家园为中国人的家庭生活提供安全、便利、舒适、信息沟通的环境，对社区提供全方位的数字化服务。
e-Home数字家园包括三个层次，家庭自动化、小区智能化、社区信息化。
清华同方智能小区整体解决方案是e-Home数字家园的重要组成部分，是现代小区智能化的充分体现。
二、智能小区的系统组成一个完整的小区智能化系统一般由三个部分组成：安全防范子系统：周界防越报警、闭路电视监控、楼宇访客对讲、家庭安全防范报警、门禁和电子巡更系统信息管理子系统：远程抄表、停车场管理、机电设备监控、紧急广播与背景音乐、物业管理软件信息网络子系统：计算机网络系统及Internet接入、卫星接入及有线电视系统、VOD视频点播系统、综合布线系统三、智能小区的主要功能Ø 构架一条直通信息高速路的桥梁Ø 实现了家中网上教育、远程医疗、休闲娱乐、购物、理财等全方位高品质的服务Ø 远程自动抄录水、电、气等数据Ø 实现物业设备的优化控制和管理Ø 提高物业管理水平和效率Ø 建立一套完整的从家庭到小区的全方位、高灵敏的安全防范体系四、整体解决方案介绍在这里我主要介绍安全防范子系统和信息管理子系统1. 安全防范子系统1.1周界防越报警系统周界防越报警系统主要由设在被保护区周界（或围墙）上的检测装置（如红外收发器、振动传感器、接近感应线等），周界报警器及设在终端控制室的报警控制主机，以及各种报警联运装置和传输线路等构成。
在布防状态下，一旦有入侵者企图跨越周界（或围墙），即发生报警。
清华同方ez IBS智能建筑信息集成系统技术对比目前，国内楼宇智能化综合信息集成主要有以下实现方式，第一种方式是没有集成平台只针对具体跨系统联动功能，为相关的两个子系统制作通讯接口的点对点集成方式，例如某一集成商为了完成业主提出的门禁一卡通开门操作与照明控制系统相关回路实现联动的要求，为上述两个系统开发相应的数据交换通道，实现互操作。
这种方式的缺点显而易见，往往是在某一功能要求前提下，只着眼于解决某一个系统和另外一个系统的互连互通，并不考虑这个系统的合理性和可扩展性。
这种集成并不采用什么专门集成平台，只是使用硬编码来实现系统之间的点对点连接，有些甚至只是完成一些硬件方式的系统联动。
这种集成结构下，在有些特定情况下（比如很小规模的集成系统）可能会得到相对较高的性能，因为一切都是为特定情况定制开发的。
但集成规模稍一复杂，这种方式代码量大，不可靠，无法维护、无法扩展等缺点就会显露无疑。
见下图：图1，点对点集成示意图点对点的应用系统集成结构的出发点很简单，当两个系统之间需要相互协作时，为这两个系统开发相应的接口将二者互联。
这种结构存在着严重的隐患：随着应用系统个数的增加，接口的数目将快速增长（总数为n*(n-1)个接口，其中n为应用系统的个数），而且在不同应用系统之间由于缺乏自动提交请求的机制，必须在相关的连接组件内部固化请求的提交功能，应用系统之间存在着高度的藕合性，这为系统的维护带来了巨大的复杂性，任何一个系统的升级或改动都将影响到其它与之相关的应用系统的修改；同时当一个新的应用系统需要纳入整个应用集成体系时整个工作变得非常复杂。
第二种方式以国外楼宇自控厂商为代表，他们充分意识到了集成平台的重要性，但是由于行业的局限，比较多地把注意力放在了子系统的功能集成、界面集成上，过多的强调了“控”的功能。
于是乎在集成平台的选择上也是“顺乎自然”地以楼控系统上位机软件或安防系统软件为基础，通过扩展一些其它子系统的功能和界面完成IBMS 集成，上述以平台为核心集成方式相对过去那种点对点的方式有了明显进步，尤其是在集成功能和程度上都有很大提升，但是这种方式由于BA、SA系统的技术局限性，作为集成平台有着先天的不足之处。
ezIBS2.0智能建筑信息集成系统简介一、 ezIBS集成软件简介1．清华同方应用信息系统本部以“数字城市工程师”作为己任，秉承清华同方的品牌优势和“e”战略，依托深厚的行业积累和技术研发实力，已研发出了一系列适用于各行业的应用软件，主要包括政府办公信息系统、税务系统、社保与医疗系统、智能建筑、教育系统、农业与资源系统和银行与金融系统等。
“ezONE 易众”业务基础软件平台就是将同方现有的软件在相应行业的积累模块化、平台化和产品化，形成清华同方自主核心产品的竞争力，其特点是有效利用企业资源，突出企业优势，同时提高公司整体运营水平、技术水平和客户服务水平。
2．“ezONE易众”作为清华同方自主开发的核心产品可为社会上各个行业的系统集成商提供服务，它集中了各行业IT应用的共性组件，形成了以“ezONE易众”业务基础平台为基础的一系列的行业应用套件。
同时清华同方作为我国建筑智能化的先行者，凭借在自动控制、通讯、信息、网络技术等领域的优势技术及经验，结合现代建筑工程技术，历时数年的艰苦开发和反复论证，创造性地提出了建立在“ezONE易众”业务基础平台上的eHome数字家园及智能大厦、社区的全面解决方案ezIBS。
ezIBS 2.0智能建筑信息集成系统正是符合当前智能建筑发展趋势，以服务于业主最终核心应用为目标，最终将发展成为通用的I3BMS 服务平台。
二、 ezIBS功能1． ezIBS2.0智能建筑信息集成系统是一个通用的IBMS服务平台，是构建在ez ONE平台上的智能建筑行业的应用软件，提供了企业级的系统集成服务，包括各子系统的接入服务、数据存储服务、与应用软件进行数据交换的协议以及实现此协议的接口等，形成了一套基于这个平台的应用软件所使用的应用服务框架。
其最终目标是对辖区内所有建筑设备进行全面有效的监控和管理，确保大厦内所有设备处于高效、节能、最佳运行状态，为用户提供一个安全、舒适、快捷的工作环境。
ezIBS2.0智能建筑信息集成系统简介一、 ezIBS集成软件简介1．清华同方应用信息系统本部以“数字城市工程师”作为己任，秉承清华同方的品牌优势和“e”战略，依托深厚的行业积累和技术研发实力，已研发出了一系列适用于各行业的应用软件，主要包括政府办公信息系统、税务系统、社保与医疗系统、智能建筑、教育系统、农业与资源系统和银行与金融系统等。
“ezONE 易众”业务基础软件平台就是将同方现有的软件在相应行业的积累模块化、平台化和产品化，形成清华同方自主核心产品的竞争力，其特点是有效利用企业资源，突出企业优势，同时提高公司整体运营水平、技术水平和客户服务水平。
2．“ezONE易众”作为清华同方自主开发的核心产品可为社会上各个行业的系统集成商提供服务，它集中了各行业IT应用的共性组件，形成了以“ezONE易众”业务基础平台为基础的一系列的行业应用套件。
同时清华同方作为我国建筑智能化的先行者，凭借在自动控制、通讯、信息、网络技术等领域的优势技术及经验，结合现代建筑工程技术，历时数年的艰苦开发和反复论证，创造性地提出了建立在“ezONE易众”业务基础平台上的eHome数字家园及智能大厦、社区的全面解决方案ezIBS。
ezIBS 2.0智能建筑信息集成系统正是符合当前智能建筑发展趋势，以服务于业主最终核心应用为目标，最终将发展成为通用的I3BMS 服务平台。
二、 ezIBS功能1． ezIBS2.0智能建筑信息集成系统是一个通用的IBMS服务平台，是构建在ez ONE平台上的智能建筑行业的应用软件，提供了企业级的系统集成服务，包括各子系统的接入服务、数据存储服务、与应用软件进行数据交换的协议以及实现此协议的接口等，形成了一套基于这个平台的应用软件所使用的应用服务框架。
其最终目标是对辖区内所有建筑设备进行全面有效的监控和管理，确保大厦内所有设备处于高效、节能、最佳运行状态，为用户提供一个安全、舒适、快捷的工作环境。
楼宇控制系统目录1系统概述 (3)2建设目标 (4)2.1创造舒适环境 (4)2.2降低能耗 (4)2.3保障设备安全 (5)2.4实现高效管理现代化 (5)3设计原则 (5)4系统设计 (7)4.1设计说明 (7)4.2监控对象 (9)5系统架构 (12)6系统功能 (14)6.1给、排水系统控制 (14)6.2送排风机控制 (14)6.3新风机控制 (15)6.4冷机设备启停控制； (15)6.5群控模式的划分 (16)6.6冷却塔控制 (17)6.7油罐、日用油箱及整个油路控制 (17)6.8节能控制 (18)1系统概述在本项目中楼宇自控系统设计成一套完整的分布式集散控制系统，它采用标准化局域网技术和众多子系统集成技术实施对楼内所有实时监控系统的集成监控、联动和管理，系统既可相对独立运转，又可联合成为一个有机整体，对不同工作站及现场控制器的控制权限的设定，由网络管理服务器完成。
整个系统由三级组成。
1.管理网络级：主要由带鼠标及彩色显示器的个人电脑和打印机组成，监控中心服务器中可以实现对全线所有的设备进行监控，同时可以授权给相关的服务器一定的操作权限，实现相应的操作功能。
通过对服务器设置不同级别的密码，来分配不同的操作、监视等系统功能。
同时系统可以记录系统内所有的登陆操作、设备状态的修该、系统参数的修该、报警等信息记录，以备将来需要时查询。
同时提供数据的自动备份、报表等功能，还提供声音和图像两种报警方式来提示操作人员，保证监控人员及时得到报警信息。
其通讯速率达100兆波特。
因而其实时性更强，无通信阻塞之忧。
2.网络控制级：其功能主要是实现网络匹配和信息传递，具有总线控制，I/O 控制功能。
系统其管理层网络用的是符合国际工业标准的100MBASE-T的以太网，该网络高速可靠因而应用广泛。
而系统的控制层网络选用了BACnet总线。
在这里网络控制器就承担了从以太网至BACnet的总线匹配、通信管理的功能，是现场控制器与操作站通信联系的纽带。
