CAM第一次作业题及答案.doc

一、概念解释(每题3分，共12分)。

1. 数控编程根据被加工零件的图纸和技术要求、工艺要求等切削加工的必要信息，按数控系统所规定的指令和格式编制成加工程序文件。

2. 特征是设计者对设计对象的功能、形状、结构、制造、装配、检验、管理与使用等信息及其关系的具有确切工程含义的高层次抽象描述。

3. 建模技术是将现实世界中的物体及其属性转化为计算机内部数字化表达的原理和方法。

4. 窗口在用户空间中定义的确定显示内容的一个矩形区域。

二、简答题（每题5分，共25分）1. 请列出你所知道的CAD/CAM支撑软件系统。

SolidWorks, Pro/E, UG, CATIA, MasterCAM等。

2. 列出几种消隐算法的基本测试方法重叠测试包容性测试深度测试可见性测试3. 获取质量数据的主要方法有哪些？手工检测半自动检测（数字化量仪与机器人测量）自动检测（红外头测量系统）三坐标测量机4. 请总结制造技术的发展趋势全球化、敏捷化、虚拟化、智能化、网络化、标准化、绿色化5. 列出几种线图的程序化方法（1）找到曲线的原始理论公式编程（在理论公式存在的条件下）；（2）对线图进行离散化处理，变为表格形式，按表格程序化方法处理；（3）拟合经验公式，按经验公式编程。

三、简述对CAD/CAM系统集成的概念的理解，并总结主要集成方法（10分）。

CAD/CAM系统集成是指将基于信息技术的CAD/CAM各组成部分以及制造系统与CAD/CAM 有关的其它子系统有机地组织和管理起来，形成一个协同工作的整体，集成包括功能交互、信息共享以及数据通信三个方面的管理与控制。

CAD/CAM系统的集成方法主要包括如下几种：(1) 基于专用接口的CAD/CAM集成(2) 基于STEP的CAD/CAM集成(3)基于数据库的CAD/CAM集成(4)基于PDM的CAD/CAM集成四、为什么曲线和曲面一般采用参数方程进行表示，B样条曲线有何优点（10分）。

曲线和曲面一般采用参数方程进行表示的优点：(1)具有规范化参数区域[0，1]，容易确定曲线的边界；(2)参数方程的形式不依赖于坐标系的选取，具有不变性；(3)对参数表示的曲线、曲面进行几何变换比较方便；(4)在非参数表示中，以斜率表示变化率，可能会出现∞；而在参数表示中，变化率以切矢量表示，不会出现∞。

江苏开放大学形成性考核作业学号姓名课程代码110046课程名称机械CAD/CAM 评阅教师第 1 次任务共 4 次任务江苏开放大学第1章机械CAD/CAM概述※1. 什么是CAD，什么是CAE，什么是CAPP，什么是CAM，什么是CAD/CAM集成？答：CAD（Computer Aided Design 缩写）：是指设计人员以计算机为工具，运用自身的知识和经验，对产品或工程进行包括方案构思、总体设计、工程分析、图形编辑和技术文档整理等设计活动的总称，是一门多学科综合应用的技术。

CAE(Computer Aided Engineering)是指工程设计中的分析计算、分析仿真和结构优化。

用计算机辅助求解复杂工程和产品结构强度、刚度、屈曲稳定性、动力响应、热传导、三维多体接触、弹塑性等力学性能的分析计算以及结构性能的优化设计等问题的一种近似数值分析方法。

CAPP（Computer Aided Process Planning 缩写）是指工艺人员根据产品设计结果进行产品的加工方法设计和制造过程设计。

将企业产品设计数据转换为产品制造数据的技术，通过这种计算机技术辅助工艺设计人员完成从毛坯到成品的设计。

CAPP系统的应用将为企业数据信息的集成打下坚实的基础。

CAM（Computer Aided Manufacturing缩写）是指计算机在制造领域有关应用的统称。

有广义和狭义之分。

广义CAM，一般是指利用计算机辅助完成从生产准备工作到产品制造过程中的直接和间接的各种活动。

包括工艺准备、生产作业计划、物流过程的运行控制、生产控制、质量控制等主要方面。

狭义CAM，通常指数控程序的编制。

包括刀具路线的规划、刀位文件的生成、刀具轨迹仿真以及后置处理和NC代码生成等。

CAD/CAM集成制造就是用CAD软件设计出零件模型，然后直接用CAM进行编程输出代码程序到机床中加工成为成品。

CAD/CAM 集成系统借助于工程数据库技术、网络通信技术、以及标准格式的产品数据接口技术，把分散于机型各异的各个CAD/CAM 模块高效、快捷地集成起来，实现软、硬件资源共享，保证整个系统内的信息流动畅通无阻。

一、单项选择题1. 二叉树的遍历方式中，先右后左的方式不包括是( )。

A. DLRB. RDLC. RLDD. DRL2．（*20（-5 2））的运行结果为（）。

A.10B.30C.60D.503．近一、二十年，机械工业取得巨大进步的特点是采用了（）。

A.劳动密集型生产力B.流水生产线C.大量生产力D.电子技术及其控制技术4. 下列各项中，不属于CAM工作范畴的内容是( )。

A.生产过程管理B.加工控制C.应力、应变分析D.质量控制5. 当前应用得最普遍的一种CAD型式是( )。

A.检索型CADB.自动型CADC.人工型CADD.交互型CAD6. 在CAD/CAM系统中，( )是加接CAD、CAM的纽带。

A.CAEB.CAGC.CAPPD.CAQ7.在数控机床CNC系统组成中,核心部分为( )。

A.输入输出设备B.PLCC装置D.伺服机构8.在派生式CAPP系统中利用分类编码进行零件分类成组的主要依据是（）。

A．零件的材料 B．特征矩阵C．典型工艺 D．零件的种类9. .交互型CAD系统 ( )。

A.不需要设计人员干预B.需要设计人员干预C.不需要CAM干预D.需要CAM干预10．计算机辅助制造进行的内容有( )。

A.进行过程控制及数控加工B.CADC.工程分析D.机床调整11．CIMS所研究的对象是( )。

A.产品B.零件C.典型样件D.一个车间或一个企业12．计算机辅助制造应具有的主要特性是( )。

A.适应性、灵活性、高效率等B.准确性、耐久性等C.系统性、继承性等D.知识性、趣味性等13．CIMS系统的各个子系统的联系不包括( )。

A. 数据联系B. 决策联系C. 组织联系D. 信息传输联系14．在AotuLISP中，(car(11StXy 2))的运算结果为( )。

A. xB.yC. zD. (yz)15．决策树又叫判定树，它不包括( )。

A. 根B. 干C. 分枝D. 节点16．二叉树的遍历方式中，先右后左的方式不包括是( )。

2016-2017学年第二学期期末考试《CAD/CAM》大作业一、简答题（每小题10分，共100分）1. CAD/CAM系统组成有哪些？（1）计算机（主机）：是CAD/CAE/CAM的核心部分。

注塑模设计的全过程是一个信息转变的过程，同时生成大量的图形信息、分析计算结果信息等。

因此要求有一台高性能的计算机。

计算机主要由中央处理器（CPU)、内存储器（内存）和输入/输出（I/O)接口组成。

CPU由控制单元和算术逻辑单元组成，用于控制系统中所有部件的工作并进行数据的算术逻辑运算。

内存为计算机本身的一部分，并直接与CPU相连，主要用于存放系统软件、用户程序及数据。

而I/O接口是主机与外部设备连接的逻辑控制部件。

（2）外存储器（外存）：又叫辅助存储器，主要用于存放数据和程序，存放内存存放不下的数据和程序。

外存主要有硬磁盘、软磁盘、磁带、光盘和光磁盘等几种形式。

（3）输入设备：它是将程序和数据输入计算机，并将信息送至内存或CPU。

常用的输入设备有键盘、鼠标、字符终端、图形终端等。

（4）输出设备：其作用是把主机经过程序运算和数据处理的信息输出到指定位置。

常用的输出设备有图形显示器、绘图机、打印机等。

（5）生产设备：当设计完成后，需要由生产设备将设计付诸实施，让图样变为实体，完成这个工作的生产设备主要有数控机床、机器人、自动测试装置、搬运机械等。

（6）网络：是用通信线路和通信设备将分散在不同地点并具有独立功能的各个硬件连接在一起，以实现一定程度的硬、软件资源共享，并实现与上位机或另外计算机网络进行通信。

计算机网络通常包括广域网和局域网两种。

2.什么是CAD技术？利用计算机及其图形设备帮助设计人员进行设计工作。

简称CAD。

在工程和产品设计中，计算机可以帮助设计人员担负计算、信息存储和制图等项工作。

3.CAD/CAM 系统软、硬件选择的总体原则。

在CAD/CAM系统选型中应把握趋势、区分差异、合理配置、兼顾发展。

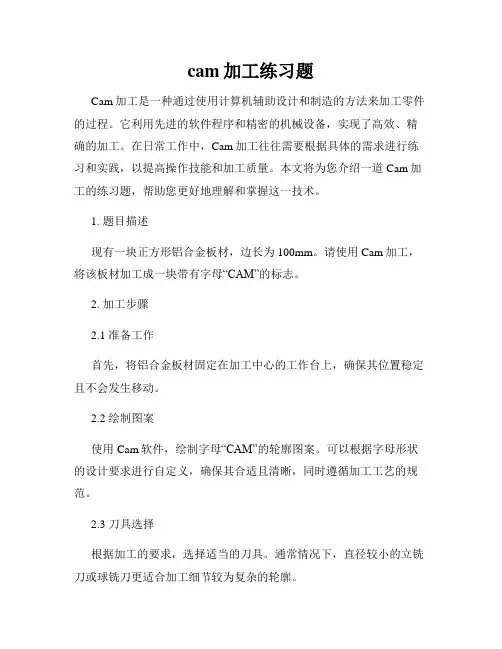

cam加工练习题Cam加工是一种通过使用计算机辅助设计和制造的方法来加工零件的过程。

它利用先进的软件程序和精密的机械设备，实现了高效、精确的加工。

在日常工作中，Cam加工往往需要根据具体的需求进行练习和实践，以提高操作技能和加工质量。

本文将为您介绍一道Cam加工的练习题，帮助您更好地理解和掌握这一技术。

1. 题目描述现有一块正方形铝合金板材，边长为100mm。

请使用Cam加工，将该板材加工成一块带有字母“CAM”的标志。

2. 加工步骤2.1 准备工作首先，将铝合金板材固定在加工中心的工作台上，确保其位置稳定且不会发生移动。

2.2 绘制图案使用Cam软件，绘制字母“CAM”的轮廓图案。

可以根据字母形状的设计要求进行自定义，确保其合适且清晰，同时遵循加工工艺的规范。

2.3 刀具选择根据加工的要求，选择适当的刀具。

通常情况下，直径较小的立铣刀或球铣刀更适合加工细节较为复杂的轮廓。

2.4 刀具路径规划根据字母轮廓图案，使用Cam软件生成刀具路径。

刀具路径应该覆盖整个字母轮廓，并确保刀具能够以合适的速度和深度进行加工，以保证加工质量。

2.5 加工操作根据之前设定的刀具路径，启动加工中心进行加工操作。

在加工过程中，要确保刀具与工件的接触不出现干涉，同时注意加工速度和深度的控制。

2.6 清洁与检查加工完成后，将加工中心停机，清洁加工区域，检查加工后的字母轮廓是否符合要求。

如有不符合的地方，可以进行修正或重新加工。

3. 注意事项3.1 安全第一在进行Cam加工操作时，要注意安全。

遵守机床操作规范，注意个人防护，确保操作过程中的安全。

3.2 合理利用材料在加工过程中，要合理利用材料，避免浪费。

尽量选择材料的合适位置进行加工，减少废料的产生。

3.3 加工参数调整根据具体情况，合理调整加工参数。

包括刀具速度、进给速度、切削深度等，以确保加工质量和效率。

4. 学习目标通过完成这道Cam加工练习题，可以帮助您掌握以下技能和知识：- Cam加工的基本步骤和原理；- 如何使用Cam软件进行加工图案的设计和路径规划；- 如何选择合适的刀具和加工参数；- 如何操作加工中心进行加工操作；- 如何进行加工质量的检查和修正。

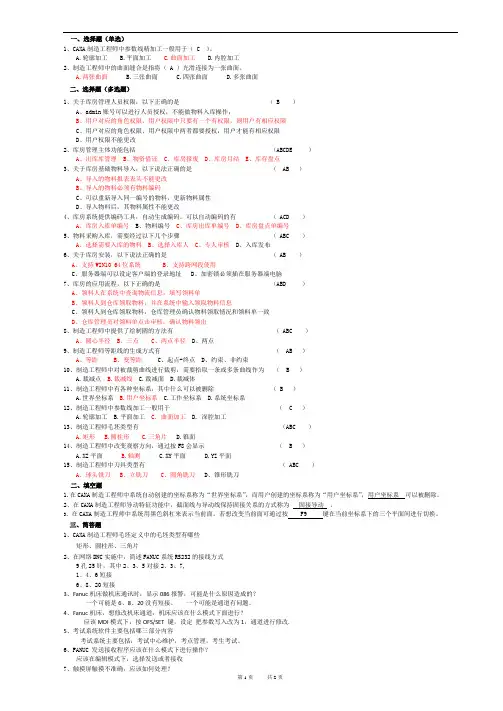

①②③一、选择正确答案（每题1分，共10分）1．广义的CAD包括设计和（）两个方面。

A 制造B 造型C 仿真 C 分析2．CAD/CAM集成是指（）和物理设备两方面的集成。

A 技术B 信息C 网络D 机床3．CAD/CAM系统中，输入输出的非数值信息可能是（）、文本、字符等。

A 阿拉伯数字B 个人的姓名C 图形数据D 数据库中的英文数据4．计算机图形处理一般指（）图形的处理。

A 矢量B 标量C 点阵D 象素5．齐次坐标是用（）向量来表示一个N维向量的坐标表示法。

A N-1维B N维C N+1维D N+2维6．视区决定了窗口中的图形要在屏幕上显示的（）和大小。

A 色彩B 亮度C 尺寸D 位置7．数据模型是描述数据（）和性质，数据之间的联系以及施加在数据或数据联系上的一些限制。

A 尺寸B 结构C 色彩D 数量8．零件信息包括零件的（）和工艺信息两部分内容。

A 拓扑信息B 形状信息C 尺寸信息D 几何信息9．测试是测量、检测、（）等的总称。

A 检验B 实测C 试验D 数据处理10．点位控制是指点到点的控制，只要求控制准确的（）位置。

A 机床工作台B 加工工件C 加工尺寸D 加工坐标点二、判断对错（正确用√，错误用×，答对1题得2分，共10分）1．狭义的CAD包括有限元分析。

（）2．拓扑信息是指拓扑元素的数量及其相互间的连接关系。

（）3．通常把参数法描述的图形叫参数图形，也叫矢量图形。

（）4．CAXA制造工程师属于应用软件。

（）5．虚拟制造技术是通过对制造知识进行系统化组织与分析，对部分制造过程建模，在计算机上进行设计评估和制造活动仿真。

（）三、简答题（每题5分，共15分）1．CAD/CAM的基本功能是什么？（不必解释各功能具体含义）2．数字化模型的主要作用是什么？①② ③3．绘出派生式CAPP 系统的工作流程图？四、简单分析计算题（每题5分，共15分）1．针对下图，将图形沿X 负方向移动5，Y 正方向移动10，求出移动后的各点坐标并绘出移动后的图形。

100总分得分得分2008-2009 学年第一学期期末考试试题（A 卷）计算机辅助设计与制造使用班级：05162401、05162402一、填空题（每空 1 分 共 10 分）1、CAD/CAM 定义为产品从设计到制造全过程的 信息 集成和信息流的自动化。

2、实体的六层拓扑结构包括体、 壳、面、 环 、边和顶点。

3、机械CAD/CAM 建模技术包括几何建模、 和三个阶段， 其中几何建模主要包括 线框建模 、曲面建模和实体建模。

4、自动编程系统的前置处理分为 输入翻译和轨迹计算两个阶段。

二、单选题（每题 1 分 共 10 分）1、下列哪种设备不属于图形输入设备（ b ）。

A.扫描仪 B.显示器 C.键盘 D.鼠标2、如果在立方体上只有一条棱边被倒角，依照欧拉检验公式 V － E ＋ F ＝ 2 （S － H ） ＋ R ，有（ A ）。

A ．V=10、E=15、F=7、S=1、H=0、R=0。

所以 10-15+7=2(1-0)+0B ．V=10、E=14、F=7、S=1、H=0、R=1。

所以 12-14+7=2(1-0)+1C ．V=8、E=12、F=6、S=2、H=1、R=0。

所以 8-12+6=2(2-1)+0D ．V=8、E=12、F=6、S=1、H=0、R=0。

所以 8-12+6=2(1-0)+03、下面哪种曲线和曲面提供了对标准解析几何和自由曲线、曲面的统一数学描述方法。

（ C ）A.贝齐尔B.B 样条C.NURBSD. 以上三者4、实体造型的集合运算主要包括：差、( A )、交。

A.并 B.非 C.与非 D.或得分5、右图所示为网络的哪种拓扑结构( B )。

A.总线型拓扑结构B.星型拓扑结构C.环型拓扑结构D.网状拓扑结构 6、实施基于 GT 的 CAPP 系统的第一步是确定零件的（ A ）。

A. 分类编码系统 B. 柔性编码系统C. 刚性编码系统D. JLBM-1 系统7、混合表示法是（ D ） A. 表面建模与线框建模混合 B. 实体建模与 B-repC. CSG 与表面建模结合D. CSG 与 B-rep 结合8、在 CAD/CAM 系统中，（ C ）是连接 CAD 、CAM 的纽带。

2024年春江苏开放大学CADCAM软件应用技第一次在线作业注意：学习平台题目可能是随机，题目顺序与本答案未必一致，同学们在本页按“Ctrl+F”快捷搜索题目中“关键字”就可以快速定位题目，一定注意答案对应的选项，如果答案有疑问或遗漏，请在下载网站联系上传者进行售后。

题型：单选题客观题分值2分难度：中等得分：21在制造领域，1962年，在数控技术的基础上研制成功了世界第一台（），实现了物料搬运的自动化。

A:数控加工中心B:绘图仪C:数控机床D:工业机器人学生答案：D:老师点评：题型：单选题客观题分值2分难度：较难得分：22CAD/CAM生产过程如下：（）A:编制工艺规程，进行数控加工B:进行设计校核C:进行工程分析D:提出设计任务E以下都是F自动绘图学生答案：E老师点评：题型：单选题客观题分值2分难度：简单得分：23CAPP向（）提供零件加工所需的设备、工装、切削参数、装夹参数以及刀具轨迹文件，同时接受CAM反馈的工艺修改意见。

A:CAD:B:CIMSC:CAED:CAM学生答案：D:老师点评：题型：单选题客观题分值2分难度：简单得分：24计算机辅助工艺过程英文缩写是（）。

A:CAEB:CAD:C:CAPPD:CAM学生答案：C:老师点评：题型：单选题客观题分值2分难度：中等得分：2520世纪50年代，美国麻省理工学院首次研制成功了（），通过数控程序对零件进行加工。

A:绘图仪B:数控机床C:打印机D:机床学生答案：B:老师点评：题型：单选题客观题分值2分难度：简单得分：26计算机辅助制造英文缩写是（）A:CAMB:CAD:C:CAED:CAPP学生答案：A:老师点评：题型：单选题客观题分值2分难度：简单得分：27计算机辅助工程英文缩写是（）。

A:CAD:B:CAPPC:CAMD:CAE学生答案：D:老师点评：题型：单选题客观题分值2分难度：较难得分：28（）是借助计算机，把企业中与制造有关的各种技术系统地集成起来，以提高企业适应市场竞争的能力。

最新国家开放大学电大本科《机械CAD-CAM》形考任务1试题及答案（试卷号：1119）形考任务1一、选择题（每小题4分，共25个）题目1下述CAD/CAM过程的概念中，属于CAD范畴的是（）。

选择一项：A. CAPPB. CIMSC. FMSD. 几何造型题目2CAD/CAM系统基本功能不包括下面哪个功能（）？选择一项：A. 检验评价功能B. 信息处理功能C. 图形显示功能D. 人机交互功能题目3计算机辅助制造是指（）。

选择一项：A. 计算机在机械产品设计方面的应用B. 计算机在机械制造方面的应用C. 计算机在多品种、小批量生产方面的应用D. 计算机在产品制造方面有关应用的统称题目4在CAD/CAM系统中，（）是联接CAD、CAM的纽带。

选择一项：A. CAQB. CAEC. CAGD. CAPP题目5A. 工程数据库B. 交互式图形生成C. 专家系统D. 数控机床题目6CAD/CAM系统主要研究对象描述、系统分析、方案的优化、计算分析工艺设计仿真模拟、NC编程以及图形处理等，它（）。

选择一项：A. 输入的是设计要求，输出的是制造加工信息。

B. 输入的是设计要求，输出的是设计方案。

C. 输入的是设计要求，输出的是工艺流程。

D. 输入的是设计要求，输出的是图纸。

题目7计算机辅助制造应具有的主要特性是（）。

选择一项：A. 准确性、耐久性等B. 知识性、趣味性等C. 系统性、继承性等D. 适应性、灵活性、高效率等题目8CAD/CAM系统主要研究对象描述、系统分析、方案的优化、计算分析工艺设计仿真模拟、NC编程以及图形处理等，它（）。

选择一项：A. 输入的是设计要求，输出的是制造加工信息。

B. 输入的是设计要求，输出的是图纸。

C. 输入的是设计要求，输出的是设计方案。

D. 输入的是设计要求，输出的是工艺流程。

题目9CAD/CAM系统中软件分为几大类，他们是（）。

选择一项：A. 系统软件、支撑软件、应用软件D. 系统软件、支撑软件、功能软件题目10数控编程软件属于（）软件。

中南大学网络教育课程考试《CAD/CAM 技术及应用》答卷本人承诺：本试卷确为本人独立完成，若有违反愿意接受处理。

签名 XXX学号 XXXXXXXXXXX 专业 机械设计制造及其自动化 学习中心 XXXXXXX一、产品数据管理（PDM ）是以产品数据的管理为核心，通过计算机网络和数据库技术把企业生产过程中所有与产品相关的信息和过程进行集成管理的技术。

(1)简述PDM 系统的主要功能及其体系结构（可画简图说明）。

（10分）答：主要功能：电子仓库与文档管理、新产品配置管理、工作流程管理、分类与检索及项目管理。

体系结构：(2)指出几种基于PDM 的CAD/CAM 系统集成模式，并分析各自的特点。

（10分）答：1、封装模式。

“封装”意味着操作可见而将数据与操作的实现都是隐藏在对象中，即把对象的属性和操作方法同时封装在定义对象中，用操作集来描述可见的模块外部接口，用户“看不到”对象的内部结构和对象的操作方法，但可以通过调用操作即程序部分来使用对象，充分体现了信息隐蔽原则。

封装系统可以满足以文件形式生成的所有数据的应用系统的需求，但不允许PDM 系统管理文件内部的数据，像特征、参数和装配数据等。

2、接口模式。

可以把PDM 看作是面向多种CAD 软件的通用管理环境，采用标准数据接口建立PDM 的产品配置与多种CAD软件的装配结构之间的联系，在同一PDM 的管理下，使多种CAD 软件共享同一新产品结构。

接口是比封装更加紧密的集成，自动化的程度更高，不需用户参与，PDM 和CAD 就能交换文件内部的数据。

在CAD 菜单中具有某些PDM 功能，在PDM 菜单中也具有某些CAD 功能，像零部件号和材料信息等CAD 数据可以单向传送到PDM 上。

异构硬件平台处理系统 分布异构数据库处理系统 网络通讯服务系统 应用工具系统 用户层功能层 功能层 管理层 环境层3、集成模式。

在集成模式中，PDM对所有类型的信息都提供了全自动的双向相关交换，这些信息包括产品数据、特征数据和面向应用的数据。
