伺服电机的基本结构和工作原理

交流伺服电机工作原理伺服电机是一种特殊的电机，它通过接收控制信号来精确控制输出转速和位置。

交流伺服电机是伺服电机的一种，它采用交流电源作为驱动电源，具有高精度、高效率、高可靠性等优点，在工业自动化领域得到了广泛应用。

本文将介绍交流伺服电机的工作原理。

1. 交流伺服电机的基本结构交流伺服电机的基本结构包括电机本体和控制器两部分。

电机本体通常由转子、定子、传感器、编码器等组成，其中传感器和编码器用于检测电机的位置和速度，将检测结果反馈给控制器。

控制器则负责接收输入信号，根据反馈信号调整输出信号，控制电机的速度和位置。

2. 交流伺服电机的工作原理交流伺服电机的工作原理可以分为两个部分：速度控制和位置控制。

2.1 速度控制在速度控制中，控制器通过接收输入信号，将其转换成电压信号，作用于电机的定子上，使电机开始转动。

同时，传感器检测电机的转速，并将检测结果反馈给控制器。

控制器根据反馈信号调整输出电压，使电机的转速与输入信号的要求速度相匹配。

这样，电机就能够在不同的负载下保持稳定的转速。

2.2 位置控制在位置控制中，控制器通过接收输入信号，将其转换成电压信号，作用于电机的定子上，使电机开始转动。

同时，编码器检测电机的位置，并将检测结果反馈给控制器。

控制器根据反馈信号调整输出电压，使电机的位置与输入信号的要求位置相匹配。

这样，电机就能够精确控制输出位置，实现高精度的位置控制。

3. 交流伺服电机的优点相比于其他类型的电机，交流伺服电机具有以下优点：3.1 高精度交流伺服电机通过反馈控制实现高精度的位置和速度控制，可以满足各种精度要求的应用场合。

3.2 高效率交流伺服电机采用交流电源作为驱动电源，具有高效率、低能耗的特点。

3.3 高可靠性交流伺服电机采用先进的控制技术，具有高可靠性、稳定性，可以长时间运行不间断。

4. 总结交流伺服电机是一种高精度、高效率、高可靠性的电机，广泛应用于工业自动化领域。

其工作原理是通过反馈控制实现高精度的位置和速度控制，可以满足各种精度要求的应用场合。

永磁同步伺服电机（PMSM）的基本结构和控制单元驱动器原理导语：永磁交流伺服系统的驱动器经历了模拟式、模式混合式的发展后，目前已经进入了全数字的时代。

全数字伺服驱动器不仅克服了模拟式伺服的分散性大、零漂、低可靠性等确定，还充分发挥了数字控制在控制精度上的优势和控制方法的灵活，使伺服驱动器不仅结构简单，而且性能更加的可靠。

随着现代电机技术、现代电力电子技术、微电子技术、永磁材料技术、交流可调速技术及控制技术等支撑技术的快速发展，使得永磁交流伺服技术有着长足的发展。

永磁交流伺服系统的性能日渐提高，价格趋于合理，使得永磁交流伺服系统取代直流伺服系统尤其是在高精度、高性能要求的伺服驱动领域成了现代电伺服驱动系统的一个发展趋势。

永磁交流伺服系统具有以下等优点：电动机无电刷和换向器，工作可靠，维护和保养简单；定子绕组散热快；惯量小，易提高系统的快速性；适应于高速大力矩工作状态；相同功率下，体积和重量较小，广泛的应用于机床、机械设备、搬运机构、印刷设备、装配机器人、加工机械、高速卷绕机、纺织机械等场合，满足了传动领域的发展需求。

永磁交流伺服系统的驱动器经历了模拟式、模式混合式的发展后，目前已经进入了全数字的时代。

全数字伺服驱动器不仅克服了模拟式伺服的分散性大、零漂、低可靠性等确定，还充分发挥了数字控制在控制精度上的优势和控制方法的灵活，使伺服驱动器不仅结构简单，而且性能更加的可靠。

现在，高性能的伺服系统，大多数采用永磁交流伺服系统其中包括永磁同步交流伺服电动机和全数字交流永磁同步伺服驱动器两部分。

伺服驱动器有两部分组成：驱动器硬件和控制算法。

控制算法是决定交流伺服系统性能好坏的关键技术之一，是国外交流伺服技术封锁的主要部分，也是在技术垄断的核心。

交流永磁伺服系统的基本结构交流永磁同步伺服驱动器主要有伺服控制单元、功率驱动单元、通讯接口单元、伺服电动机及相应的反馈检测器件组成，其结构组成如图1所示。

其中伺服控制单元包括位置控制器、速度控制器、转矩和电流控制器等等。

伺服电机工作原理简介伺服电机是一种专用电动机，通常被用于需要高精度控制的机械系统中。

伺服电机的工作原理基于反馈控制系统，以确保电机能够迅速而准确地响应系统的指令。

在本文中，我们将介绍伺服电机的工作原理及其关键组成部分。

伺服电机的工作原理伺服电机的工作原理可以简单概括为输入控制信号，电机根据反馈信号调整输出，以达到精确的位置或速度控制。

具体来说，伺服电机主要由以下几个部分组成：控制系统控制系统是伺服电机的核心，负责接收指令信号并将其转换为适当的控制信号。

控制系统通常由微处理器和控制电路组成，利用反馈机制不断调整电机输出，确保系统达到期望状态。

电机伺服电机一般采用直流无刷电机（BLDC）或交流无刷电机（AC servo motor）作为动力源。

这些电机具有高效率、高精度和快速响应的特点，适用于需要精确控制的场合。

编码器编码器是一种测量旋转位置的装置，通常安装在电机轴上。

通过监测编码器的信号，控制系统可以实时了解电机的位置和速度，从而调整输出以实现精确控制。

传动系统传动系统将电机的转动运动转换为线性运动或旋转运动，通常采用齿轮、皮带或丝杠等装置。

传动系统的性能直接影响电机的定位精度和响应速度。

功率放大器功率放大器用于放大控制系统输出的信号，驱动电机正常运转。

功率放大器通常能够根据需要提供不同大小的电流和电压，以适应电机的工作要求。

结语伺服电机通过精密的控制和反馈机制，能够实现高精度的位置和速度控制，广泛应用于自动化设备、机器人、数控机床等领域。

通过理解伺服电机的工作原理，我们可以更好地设计和应用这种高性能的电动机，推动工业自动化和智能化的发展。

简述直流伺服电动机的工作原理直流伺服电动机是一种常见的电机类型，广泛应用于工业自动化控制、机器人、汽车、医疗设备等领域。

本文将简述直流伺服电动机的工作原理，包括电机结构、电机控制系统、编码器反馈系统等方面。

一、电机结构直流伺服电动机的基本结构包括转子、定子、永磁体、电刷等部分。

其中，永磁体是电机的核心部件，它产生磁场，使得电机可以转动。

电刷则起到输送电能的作用，通过与转子接触，将电能传递给转子。

在直流伺服电动机中，转子通过电磁感应原理产生转矩，从而带动负载旋转。

同时，电机控制系统可以通过改变电流的方向和大小来控制电机的转速和转向。

二、电机控制系统直流伺服电动机的控制系统主要包括功率放大器、控制器和编码器反馈系统。

功率放大器是直流伺服电动机的重要组成部分，它负责将控制信号转换为电流信号，并将其提供给电机。

控制器则负责处理控制信号，将其转换为电机可以理解的信号。

编码器反馈系统则用于检测电机的转速和位置，并将其反馈给控制器，从而实现闭环控制。

在控制系统中，控制器通常采用PID控制算法，通过调节控制信号，使得电机的转速和位置达到预定的目标值。

同时，电机的速度和位置可以通过编码器反馈系统进行实时监测和调整，从而保证电机的精准控制。

三、编码器反馈系统编码器反馈系统是直流伺服电动机的重要组成部分，它用于检测电机的转速和位置，并将其反馈给控制器。

编码器通常分为增量式编码器和绝对式编码器两种类型。

增量式编码器可以检测电机的转速和位置变化，但无法确定电机的绝对位置。

绝对式编码器则可以确定电机的绝对位置，但通常比增量式编码器更昂贵。

在编码器反馈系统中，编码器通过检测电机的转子和定子之间的相对位置来确定电机的转速和位置。

控制器可以根据编码器反馈的信息进行实时调整，从而保证电机的精准控制。

四、总结直流伺服电动机是一种重要的电机类型，具有精准控制、高效能、高速度等优点。

其工作原理主要包括电机结构、电机控制系统和编码器反馈系统等方面。

伺服电机基础知识
伺服电机是一种能够将输入的脉冲信号转换为相应的角位移或线性位移的装置，具有快速响应、精确控制和稳定性高等特点。

以下是伺服电机的基础知识：
1. 工作原理：伺服电机内部通常包括一个电机（如直流或交流电机）和一个编码器。

当输入一个脉冲信号时，电机会产生一定的角位移或线性位移，同时编码器会反馈电机的实际位置。

驱动器根据反馈值与目标值进行比较，调整电机转动的角度或距离，以达到精确控制的目的。

2. 分类：伺服电机主要分为直流伺服电机和交流伺服电机两大类。

此外，根据有无刷之分，直流伺服电机又可以分为有刷伺服电机和无刷伺服电机。

3. 特点：
精确控制：伺服电机能够精确地跟踪和定位目标值，实现高精度的位置和速度控制。

快速响应：伺服电机具有快速的动态响应，能够在短时间内达到设定速度并快速停止。

稳定性高：伺服电机具有较高的稳定性，能够连续工作而不会出现较大的误差。

噪声低：交流伺服电机通常采用无刷设计，运行时噪声较低。

维护方便：伺服电机的结构和维护都比较简单，便于使用和维护。

4. 应用领域：伺服电机广泛应用于各种需要精确控制和快速响应的场合，如数控机床、包装机械、纺织机械、机器人等领域。

5. 选型原则：在选择伺服电机时，需要考虑电机的规格、尺寸、转速、负载等参数，以及实际应用场景和工作环境等因素。

6. 日常维护：为了保持伺服电机的良好性能和使用寿命，需要定期进行清洁和维护，如检查电机表面是否有灰尘、油污等，检查电机的接线是否牢固等。

以上是关于伺服电机的基础知识，如需了解更多信息，建议咨询专业人士。

伺服系统包含哪些(基本组成_工作原理_应用)
伺服系统的结构组成机电一体化的伺服控制系统的结构、类型繁多，但从自动控制理论的角度来分析，伺服控制系统一般包括控制器、被控对象、执行环节、检测环节、比较环节等五部分。

下图给出了伺服系统组成原理框图。

图伺服系统组成原理框图
1.比较环节
比较环节是将输入的指令信号与系统的反馈信号进行比较，以获得输出与输入间的偏差信
2.控制器
控制器通常是计算机或PID控制电路，其主要任务是对比较元件输出的偏差信号进行变换处理，以控制执行元件按要求动作。

3.执行环节
执行环节的作用是按控制信号的要求，将输入的各种形式的能量转化成机械能，驱动被控对象工作。

机电一体化系统中的执行元件一般指各种电机或液压、气动伺服机构等。

4.被控对象
5.检测环节
检测环节是指能够对输出进行测量并转换成比较环节所需要的量纲的装置，一般包括传感器和转换电路。

伺服系统工作原理伺服系统是使物体的位置、方位、状态等输出被控量能够跟随输入目标的任意变化而变化的自动控制系统，即伺服系统是具有反馈的闭环自动控制系统。

它由计算机数字控制系统、伺服驱动器、伺服电动机、速度和位置传感器等组成。

计算机数字控制系统用来存储零件加工程序，根据编码器反馈回来的信息进行各种插补运算和软件实时控制，向各坐标轴的伺服驱动系统发出各种控制命令。

伺服驱动器和伺服电动机接收到计算机数字控制系统的控制命令后，对功率进行放大、变换与调控等处理，能够快速平滑调。

创作编号：BG7531400019813488897SX创作者：别如克*伺服电机内部结构伺服电机工作原理伺服电机原理一、交流伺服电动机交流伺服电动机定子的构造基本上与电容分相式单相异步电动机相似.其定子上装有两个位置互差90°的绕组，一个是励磁绕组Rf，它始终接在交流电压Uf上；另一个是控制绕组L，联接控制信号电压Uc。

所以交流伺服电动机又称两个伺服电动机。

交流伺服电动机的转子通常做成鼠笼式，但为了使伺服电动机具有较宽的调速范围、线性的机械特性，无“自转”现象和快速响应的性能，它与普通电动机相比，应具有转子电阻大和转动惯量小这两个特点。

目前应用较多的转子结构有两种形式：一种是采用高电阻率的导电材料做成的高电阻率导条的鼠笼转子，为了减小转子的转动惯量，转子做得细长；另一种是采用铝合金制成的空心杯形转子，杯壁很薄，仅0.2-0.3mm，为了减小磁路的磁阻，要在空心杯形转子内放置固定的内定子.空心杯形转子的转动惯量很小，反应迅速，而且运转平稳，因此被广泛采用。

交流伺服电动机在没有控制电压时，定子内只有励磁绕组产生的脉动磁场，转子静止不动。

当有控制电压时，定子内便产生一个旋转磁场，转子沿旋转磁场的方向旋转，在负载恒定的情况下，电动机的转速随控制电压的大小而变化，当控制电压的相位相反时，伺服电动机将反转。

交流伺服电动机的工作原理与分相式单相异步电动机虽然相似，但前者的转子电阻比后者大得多，所以伺服电动机与单机异步电动机相比，有三个显著特点：1、起动转矩大由于转子电阻大，其转矩特性曲线如图3中曲线1所示，与普通异步电动机的转矩特性曲线2相比，有明显的区别。

它可使临界转差率S0＞1，这样不仅使转矩特性（机械特性）更接近于线性，而且具有较大的起动转矩。

因此，当定子一有控制电压，转子立即转动，即具有起动快、灵敏度高的特点。

2、运行范围较广3、无自转现象正常运转的伺服电动机，只要失去控制电压，电机立即停止运转。

伺服电机结构及工作原理伺服电机是一种通过电子控制系统使电机输出轴按照特定角度、角速度或位置进行准确定位和控制的电机。

伺服电机的结构和工作原理主要有以下几种类型：直流伺服电机、交流伺服电机和步进伺服电机。

1. 直流伺服电机（DC Servo Motor）：直流伺服电机是最早应用于工业领域的伺服电机之一，它由稳压电源、电流放大器、转子、电机驱动装置和编码器等几个组成部分构成。

核心部分是转子，由铁芯和绕组组成。

通常采用碳刷和电刷的机械结构与电机配合，通过交流换向而使转子不断转动。

稳压电源提供恒定的电压和电流供电，电流放大器负责放大电流信号，将其传送到电机驱动装置，驱动电机转动。

编码器负责监测转动过程中的位置，将位置信息反馈给电子控制系统。

2. 交流伺服电机（AC Servo Motor）：交流伺服电机采用交流电作为输入信号，其结构和直流伺服电机类似，由转子、定子、电源供电器、电流放大器和编码器等部分组成。

交流伺服电机分为两种类型：感应伺服电机和同步伺服电机。

感应伺服电机是以感应方式工作的，通过变频器和控制器将直流电转换为交流电，使电机能够在不同的转速和转矩下正常工作。

同步伺服电机是通过将交流电直接应用到电机绕组上，有效地提高了转速和转矩的响应速度，并且在精密定位和高速旋转应用中更加稳定和可靠。

3. 步进伺服电机（Stepper Servo Motor）：步进伺服电机具有步进电机和伺服电机的结合特点，其特点是具备高精度位置控制和闭环反馈。

步进伺服电机由步进电机、逻辑控制器、编码器、电流放大器和驱动电路等组成。

步进电机通过电脉冲的方式来控制转动步数，逻辑控制器根据位置反馈信号实现闭环控制，编码器监测转动位置，并将信号传输给逻辑控制器。

电流放大器负责放大信号，驱动电路则将细微的控制信号转化成步进电机可以理解的信号。

步进伺服电机适用于许多需要精确控制转动位置的应用，如CNC机床、电子设备、印刷机械等。

伺服电机的工作原理基于反馈控制系统的闭环，通过电子控制系统不断监测输出轴的角度或位置，将反馈信号与目标角度或位置进行比较，并调整控制信号的幅度和相位，实现输出轴的准确定位和控制。

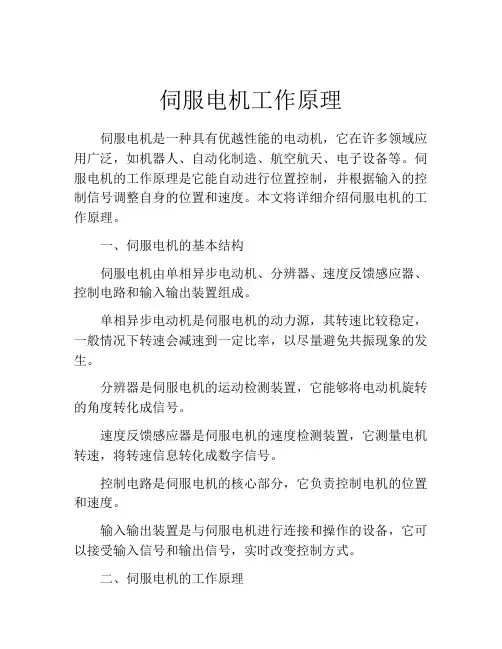

伺服电机工作原理伺服电机是一种具有优越性能的电动机，它在许多领域应用广泛，如机器人、自动化制造、航空航天、电子设备等。

伺服电机的工作原理是它能自动进行位置控制，并根据输入的控制信号调整自身的位置和速度。

本文将详细介绍伺服电机的工作原理。

一、伺服电机的基本结构伺服电机由单相异步电动机、分辨器、速度反馈感应器、控制电路和输入输出装置组成。

单相异步电动机是伺服电机的动力源，其转速比较稳定，一般情况下转速会减速到一定比率，以尽量避免共振现象的发生。

分辨器是伺服电机的运动检测装置，它能够将电动机旋转的角度转化成信号。

速度反馈感应器是伺服电机的速度检测装置，它测量电机转速，将转速信息转化成数字信号。

控制电路是伺服电机的核心部分，它负责控制电机的位置和速度。

输入输出装置是与伺服电机进行连接和操作的设备，它可以接受输入信号和输出信号，实时改变控制方式。

二、伺服电机的工作原理伺服电机的工作流程主要是指控制电路通过输入输出装置接收到信息，并根据接收到的信息判断是否需要电机响应，如果需要，控制电路就会调整电机的转速和角度，以实现所需的输出。

伺服电机的控制方式一般分为开环控制和闭环控制两种。

1.开环控制开环控制是伺服电机的一种控制方式，它是按照事先设定好的转速和转角进行控制。

开环控制模块通常包括一个速度控制模块和一个位置控制模块。

速度控制模块可以控制电机的运行速度，而位置控制模块可以将电机的运行正常控制在设定的位置。

在开环控制中，电机只能完成一些简单的动作，但对于大多数系统，这种控制方式已经足够。

例如，如果需要控制一个平面上的机器人手臂的位置和关节速度，开环控制就可以完美的完成这项工作。

2.闭环控制闭环控制是伺服电机的另一种控制方式，他是将控制回路的输出信号与反馈信号相比较，只有在反馈信号与控制回路的输出值一致时，电机才会真正执行控制器的指令。

闭环控制通常需要采用PID控制算法，它通过比较反馈信号和控制器输出信号差异进行调整，以达到准确控制电机的位置和速度的目的。

伺服电机工作原理图片大全伺服电机是一种能够精准控制位置、速度和加速度的电动机，广泛应用于机械领域中需要高精度运动控制的场景。

了解伺服电机的工作原理对于正确使用和维护伺服系统至关重要。

在本文中，我们将通过图片的形式详细解释伺服电机的工作原理。

图片一：伺服电机结构示意图伺服电机结构示意图伺服电机结构示意图图中展示了伺服电机的基本结构，包括电机本体、编码器、功放电路等组成部分。

电机本体是实现运动的部件，编码器用于反馈位置信息，功放电路用于控制电机运动。

图片二：伺服电机闭环控制原理伺服电机闭环控制原理伺服电机闭环控制原理这幅图展示了伺服电机闭环控制的工作原理。

编码器反馈电机位置信息给控制器，控制器计算出误差信号，再通过功放电路控制电机旋转直至误差为零，实现位置控制。

图片三：伺服电机PWM控制波形图伺服电机PWM控制波形图伺服电机PWM控制波形图PWM（脉宽调制）信号是控制伺服电机的常用方式。

这幅图展示了PWM控制信号的波形，通过调节脉冲宽度和周期可以控制电机的转速和位置。

图片四：伺服电机速度-扭矩曲线伺服电机速度-扭矩曲线伺服电机速度-扭矩曲线伺服电机的速度-扭矩曲线表现了在不同速度下电机可以提供的最大扭矩。

了解这一曲线可以帮助合理选择电机并优化控制性能。

图片五：伺服电机应用案例伺服电机应用案例伺服电机应用案例伺服电机在各个领域都有广泛应用，如机械手臂、自动化生产线、无人机等。

这幅图片展示了伺服电机在不同应用场景的作用和重要性。

通过以上的图片展示，我们可以更加直观地理解伺服电机的工作原理和应用场景，为相关行业领域的工程师和爱好者提供参考和指导。

在日后的实际操作中，正确理解和应用伺服电机的原理将极大提升工作效率和性能表现。

希望这份文档能够为您带来一些帮助，如有需要请随时联系我。
