水泵基础设计要点

水泵基础必学知识点
1. 水泵的工作原理：水泵通过旋转叶轮产生离心力，将液体引入泵体，并通过压力差将液体推出泵体，实现液体的输送。

2. 水泵的分类：常见的水泵有离心泵、柱塞泵、螺杆泵、自吸泵等。

根据用途和工作原理的不同，水泵还可分为给水泵、排水泵、清洁水泵、污水泵等。

3. 水泵的选型：在选择水泵时需要考虑液体的性质、流量需求、扬程
要求等因素。

根据这些需求来确定合适的水泵类型和规格。

4. 水泵的性能参数：常见的水泵性能参数有流量、扬程、功率、效率等。

这些参数反映了水泵的工作能力和效果。

5. 水泵的安装与维护：水泵的安装要求水平稳固，进出口管道连接牢固，且有足够的密封。

在使用过程中需要定期检查维护，如清理进出口、更换密封件、检修电机等。

6. 水泵的故障排除：水泵可能出现各种故障，如启动困难、流量减小、压力下降等。

故障排除需要根据具体情况进行检查，在检查时需要注
意安全措施。

7. 水泵的节能措施：水泵的运行主要消耗电能，因此节能对于降低运
行成本和保护环境都非常重要。

可以采取的节能措施包括选择高效水泵、优化系统设计、合理调整运行参数等。

8. 水泵的应用领域：水泵广泛应用于工农业生产和生活领域，例如给水、供暖、农田灌溉、污水处理、工业生产等。

不同应用领域需要不
同类型的水泵。

这些是水泵基础必学的知识点，希望对你有所帮助！。

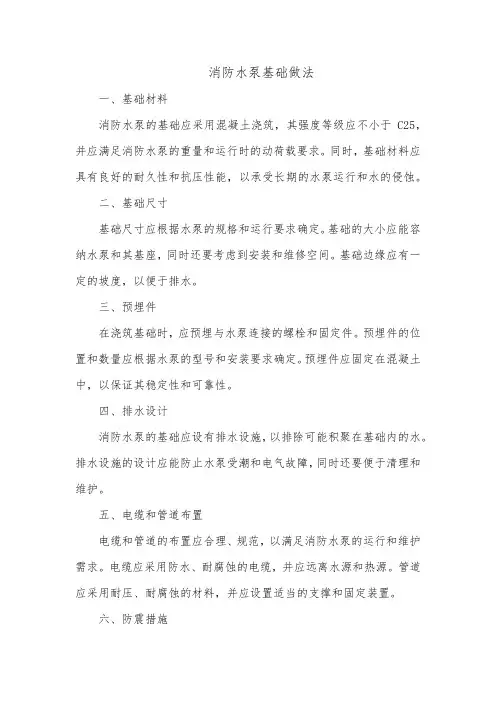

消防水泵基础做法
一、基础材料
消防水泵的基础应采用混凝土浇筑，其强度等级应不小于C25，并应满足消防水泵的重量和运行时的动荷载要求。

同时，基础材料应具有良好的耐久性和抗压性能，以承受长期的水泵运行和水的侵蚀。

二、基础尺寸
基础尺寸应根据水泵的规格和运行要求确定。

基础的大小应能容纳水泵和其基座，同时还要考虑到安装和维修空间。

基础边缘应有一定的坡度，以便于排水。

三、预埋件
在浇筑基础时，应预埋与水泵连接的螺栓和固定件。

预埋件的位置和数量应根据水泵的型号和安装要求确定。

预埋件应固定在混凝土中，以保证其稳定性和可靠性。

四、排水设计
消防水泵的基础应设有排水设施，以排除可能积聚在基础内的水。

排水设施的设计应能防止水泵受潮和电气故障，同时还要便于清理和维护。

五、电缆和管道布置
电缆和管道的布置应合理、规范，以满足消防水泵的运行和维护需求。

电缆应采用防水、耐腐蚀的电缆，并应远离水源和热源。

管道应采用耐压、耐腐蚀的材料，并应设置适当的支撑和固定装置。

六、防震措施
为减少消防水泵运行时产生的震动对设备和建筑物的影响，应采取有效的防震措施。

例如，在基础周围设置减震器或减震沟等。

七、防腐措施
由于消防水泵所处的环境可能较为潮湿，因此基础的混凝土材料容易受到腐蚀。

为延长基础的使用寿命，应在浇筑基础时加入防腐蚀剂，并在基础表面涂刷防腐涂料。

同时，对于预埋件等金属部件，也应进行适当的防腐处理。

水泵基础工程施工设计方案1. 引言此文档旨在详细描述水泵基础工程施工设计方案。

水泵基础是确保水泵系统正常运行的关键组成部分。

本设计方案旨在确保基础施工过程的顺利进行，并提供高质量的基础结构，以支撑水泵系统的可靠运行。

2. 工程概述水泵基础工程是为了支持和保护水泵设备而进行的一项关键工程。

工程涉及以下主要内容：2.1. 基础类型选择根据实际项目需求和地质条件，我们选择了适当的基础类型。

基础类型将根据土壤特性和负荷要求来确定，以确保基础的稳定性和可靠性。

2.2. 设计参数基于水泵系统的需求和工程场地的实际情况，我们确定了设计参数，包括基础尺寸、深度、砼强度、钢筋布置等。

这些参数将确保基础结构能够承受正常运行和临时负荷。

2.3. 施工流程详细描述了基础施工的步骤和流程，包括地面准备、基坑开挖、钢筋布置和混凝土浇筑等。

每个施工步骤都要按照相应的标准和规范进行，以确保施工质量。

3. 施工材料3.1. 混凝土我们将选用符合国家标准的高质量混凝土，以确保基础结构的稳定性和耐久性。

混凝土的配比将根据设计要求进行合理调整。

3.2. 钢筋选择高强度和耐腐蚀的钢筋，以增强基础结构的强度和稳定性。

钢筋的布置将根据设计要求进行合理安排，以满足负荷要求。

3.3. 其他材料其他施工材料包括基底垫层、防水材料等，这些材料将按照设计要求进行选择和使用，以确保基础结构的完整性和抗渗性。

4. 质量控制为了确保基础工程的质量，我们将采取以下措施进行质量控制：4.1. 施工监督安排专业人员对施工过程进行监督和检查，确保施工符合设计要求和相关标准。

4.2. 材料检测对施工所使用的材料进行检测，包括混凝土强度、钢筋质量等，以确保材料符合设计和标准要求。

4.3. 质量记录详细记录施工过程中的关键节点和质量检查结果，并进行归档保存，以备后续工程验收和评估。

5. 安全保障在水泵基础施工过程中，我们将重视安全工作，采取必要的安全措施，包括施工场地的安全标识、施工人员培训、危险源控制等，以确保施工过程的安全性和人员的安全。

1.GB50013-《室外给水设计规范》6 泵房6.1 一般规定6.1.1工作水泵旳型号及台数应根据逐时、逐日和逐季水量变化、水压规定、水质状况、调节水池大小、机组旳效率和功率因素等，综合考虑拟定。

当供水量变化大且水泵台数较少时，应考虑大小规格搭配，但型号不适宜过多，电机旳电压宜一致。

6.1.2水泵旳选择应符合节能规定。

当供水水量和水压变化较大时，通过技术经济比较，可采用机组调速、更换叶轮、调节叶片角度等措施。

6.1.3泵房一般宜设1～2台备用水泵。

备用水泵型号宜与工作水泵中旳大泵一致。

6.1.4 不得间断供水旳泵房，应设两个外部独立电源。

如不能满足时，应设备用动力设备，其能力应能满足发生事故时旳用水规定。

6.1.5规定起动快旳大型水泵，宜采用自灌充水。

非自灌充水水泵旳引水时间，不适宜超过5min。

6.1.6 泵房应根据具体状况采用相应旳采暖、通风和排水设施。

泵房旳噪声控制应符合现行旳《都市区域环境噪声原则》GB3096和《工业公司噪声控制设计规范》GBJ87旳规定。

6.1.7泵房设计宜进行停泵水锤计算，当停泵水锤压力值超过管道实验压力值时，必须采用消除水锤旳措施。

6.1.8使用潜水泵时，应遵循下列规定：1水泵应常年运营在高效率区；2在最高与最低水位时，水泵应能安全、稳定运营；3所配用电机电压级别宜为低压；4应有避免电缆碰撞、磨擦旳措施；5潜水泵不适宜直接设立于过滤后旳清水中。

6.1.9参与自动控制旳阀门应采用电动、气动或液压驱动。

直径300mm及300mm以上旳其他阀门，且启动频繁，宜采用电动、气动或液压驱动。

6.1.10地下或半地下式泵房应设排水设施，并有备用。

6.2 水泵吸水条件6.2.1 水泵吸水井、进水流道及安装高度等应根据泵型、机组台数和本地自然条件等因素综合拟定。

根据使用条件和维修规定，吸水井宜采用分格。

6.2.2 非自灌充水水泵应分别设立吸水管。

设有3台或3台以上旳自灌充水水泵，如采用合并吸水管，其数量不适宜少于两条，当一条吸水管发生事故时，其他吸水管仍能通过设计水量。

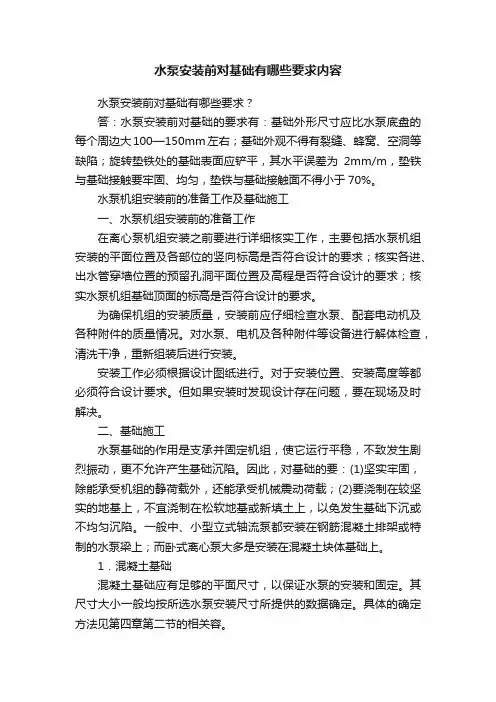

水泵安装前对基础有哪些要求内容水泵安装前对基础有哪些要求？答：水泵安装前对基础的要求有：基础外形尺寸应比水泵底盘的每个周边大100—150mm左右；基础外观不得有裂缝、蜂窝、空洞等缺陷；旋转垫铁处的基础表面应铲平，其水平误差为2mm/m，垫铁与基础接触要牢固、均匀，垫铁与基础接触面不得小于70%。

水泵机组安装前的准备工作及基础施工一、水泵机组安装前的准备工作在离心泵机组安装之前要进行详细核实工作，主要包括水泵机组安装的平面位置及各部位的竖向标高是否符合设计的要求；核实各进、出水管穿墙位置的预留孔洞平面位置及高程是否符合设计的要求；核实水泵机组基础顶面的标高是否符合设计的要求。

为确保机组的安装质量，安装前应仔细检查水泵、配套电动机及各种附件的质量情况。

对水泵、电机及各种附件等设备进行解体检查，清洗干净，重新组装后进行安装。

安装工作必须根据设计图纸进行。

对于安装位置、安装高度等都必须符合设计要求。

但如果安装时发现设计存在问题，要在现场及时解决。

二、基础施工水泵基础的作用是支承并固定机组，使它运行平稳，不致发生剧烈振动，更不允许产生基础沉陷。

因此，对基础的要：(1)坚实牢固，除能承受机组的静荷载外，还能承受机械震动荷载；(2)要浇制在较坚实的地基上，不宜浇制在松软地基或新填土上，以免发生基础下沉或不均匀沉陷。

一般中、小型立式轴流泵都安装在钢筋混凝土排架或特制的水泵梁上；而卧式离心泵大多是安装在混凝土块体基础上。

1．混凝土基础混凝土基础应有足够的平面尺寸，以保证水泵的安装和固定。

其尺寸大小一般均按所选水泵安装尺寸所提供的数据确定。

具体的确定方法见第四章第二节的相关容。

基础施工时，要求在规定的地点先挖好机坑，下面铺一层5cm 厚的石子或碎砖，用夯打实，然后浇筑混凝土。

混凝土的配合比可用质量来计算。

一般是1份水泥、2份黄砂、5份石子。

或者是1份水泥、2份黄砂、4份石子，以及l份水泥、3份黄砂、6份石子。

采用哪种配合比，可根据建筑物的重要性以及水泥的质量选用。

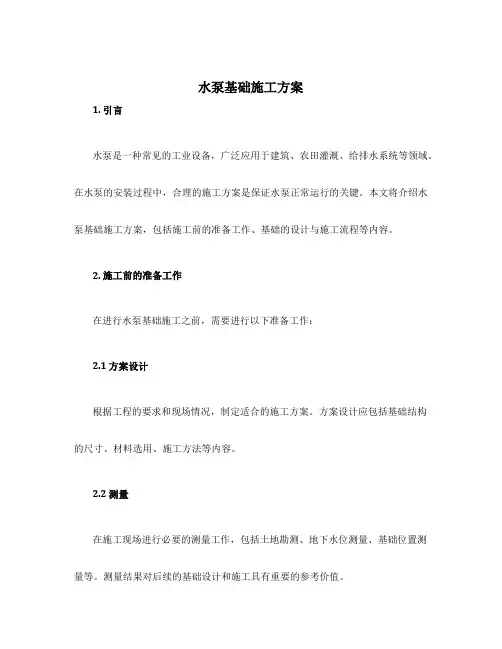

水泵基础施工方案1. 引言水泵是一种常见的工业设备，广泛应用于建筑、农田灌溉、给排水系统等领域。

在水泵的安装过程中，合理的施工方案是保证水泵正常运行的关键。

本文将介绍水泵基础施工方案，包括施工前的准备工作、基础的设计与施工流程等内容。

2. 施工前的准备工作在进行水泵基础施工之前，需要进行以下准备工作：2.1 方案设计根据工程的要求和现场情况，制定适合的施工方案。

方案设计应包括基础结构的尺寸、材料选用、施工方法等内容。

2.2 测量在施工现场进行必要的测量工作，包括土地勘测、地下水位测量、基础位置测量等。

测量结果对后续的基础设计和施工具有重要的参考价值。

2.3 材料准备根据方案设计和测量结果，准备所需的施工材料，包括混凝土、钢筋等。

材料的选择应符合相关标准，确保基础施工的质量和稳定性。

2.4 人员培训组织施工人员进行相关培训，确保他们具备基础施工所需的技能和知识。

培训内容可以包括基础施工理论、安全操作规程等。

3. 基础设计与施工流程3.1 基础设计根据施工方案和相关要求，进行基础设计。

基础设计应考虑到地质条件、荷载要求、周边环境等因素，以确保基础的稳定性和可靠性。

3.2 施工流程步骤一：准备施工现场清理施工现场，确保场地平整和安全。

标记出基础的位置，做好防护措施。

步骤二：基础开挖根据基础设计要求，开始进行基础开挖工作。

开挖深度和尺寸应符合设计要求，同时要注意土层的稳定性和基坑的排水。

步骤三：基础处理根据设计要求，进行基础处理工作。

包括基础底部的填料、压实等。

密实度的控制对基础的承载能力具有重要影响，需要严格按照设计要求进行操作。

步骤四：灌注混凝土在进行灌注混凝土之前，需要进行模板制作和钢筋布置。

在灌注过程中，要确保混凝土的均匀性和完整性，避免空洞和裂缝的出现。

步骤五：养护在混凝土灌注完成后，进行养护工作，以提高混凝土的强度和耐久性。

养护时间和方法应根据混凝土的类型和施工环境进行合理的选择。

步骤六：设备安装等待混凝土充分硬化后，进行水泵设备的安装。

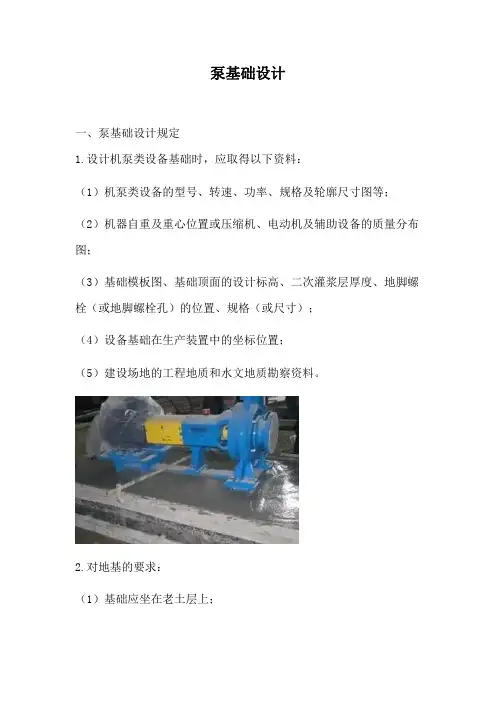

泵基础设计一、泵基础设计规定1.设计机泵类设备基础时，应取得以下资料：（1）机泵类设备的型号、转速、功率、规格及轮廓尺寸图等；（2）机器自重及重心位置或压缩机、电动机及辅助设备的质量分布图；（3）基础模板图、基础顶面的设计标高、二次灌浆层厚度、地脚螺栓（或地脚螺栓孔）的位置、规格（或尺寸）；（4）设备基础在生产装置中的坐标位置；（5）建设场地的工程地质和水文地质勘察资料。

2.对地基的要求：（1）基础应坐在老土层上；（2）功率小于100KW的机泵类设备基础，当对沉降无特殊要求时，可设置在经分层夯实的回填土地基土，其压实系数不应小于0.93；（3）基础顶面高出地面不宜小于200mm，其埋深不宜小于0.8m，且不小于冻结深度，南方地区埋置深度应在耕土层以下即0.5m；（4）设备基础的地基容许变形值：设备基础类别容许变形值中心沉降量（mm）倾斜常压装置高压装置泵类基础离心泵0.002活塞泵功率≥500KW100~20050~1000.002活塞泵功率≤500KW0.0033.对基础的要求：（1）基础底板尺寸宜由以下三个条件确定：•基础质量应大于机器质量的3~5倍；•P≤（0.5~0.7）f式中P—基础底面处的平均静压力设计植，kpa；f—地基承载力设计值，kpa；•基组总重心与基础底面形心应位于同一铅垂线上，其相对偏心不应超过3%；（2）基础的混凝土等级用C20，垫层用C10；（3）基础的混凝土体积小于20m3时，可不配置表面构造钢筋；混凝土体积为20~40m3时，应在基础顶面配置直径为10mm、间距为200mm的钢筋网；混凝土体积大于40m3时，尚应在基础四周和顶、底面配置直径为10~14mm、间距为200~300mm的钢筋网；基础底板悬臂部分应按强度计算配置上、下侧钢筋，当底板悬臂长度小于地板厚度时，可不必配筋；（4）基础顶面的二次浇灌层，厚度宜为30~50mm，材料应采用细石混凝土，其强度等级应比基础的混凝土强度等级高一级，当厚度小于30mm时可采用1：2水泥砂浆；基础外露部分用1：2水泥砂浆抹面；（5）自制地脚螺栓宜采用直钩式，直钩段长度不得小于4d(d为地脚螺栓直径)；埋置深度L不得小于20倍直径，对于带锚板的地脚螺栓，应不小于15倍直径，构造螺栓不受此限，且不得小于300mm；埋置方法宜采用预留孔，地脚螺栓预留孔底至基础底面的距离，不得小于100mm；地脚螺栓底端至预留孔底的距离，不得小于50mm;预留孔边至基础边缘的距离，不得小于100mm；当预埋螺栓时：当φ≤20时，不小于100mm,当φ＞20时，不小于150mm。

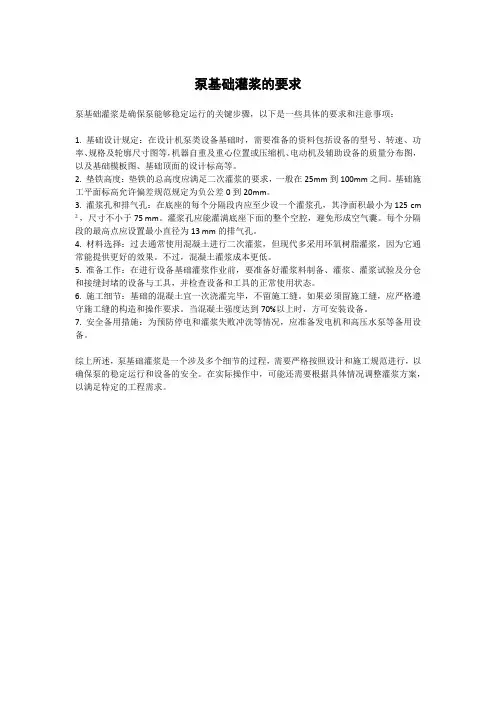

泵基础灌浆的要求
泵基础灌浆是确保泵能够稳定运行的关键步骤，以下是一些具体的要求和注意事项：
1. 基础设计规定：在设计机泵类设备基础时，需要准备的资料包括设备的型号、转速、功率、规格及轮廓尺寸图等，机器自重及重心位置或压缩机、电动机及辅助设备的质量分布图，以及基础模板图、基础顶面的设计标高等。

2. 垫铁高度：垫铁的总高度应满足二次灌浆的要求，一般在25mm到100mm之间。

基础施工平面标高允许偏差规范规定为负公差0到20mm。

3. 灌浆孔和排气孔：在底座的每个分隔段内应至少设一个灌浆孔，其净面积最小为125 cm ²，尺寸不小于75 mm。

灌浆孔应能灌满底座下面的整个空腔，避免形成空气囊。

每个分隔段的最高点应设置最小直径为13 mm的排气孔。

4. 材料选择：过去通常使用混凝土进行二次灌浆，但现代多采用环氧树脂灌浆，因为它通常能提供更好的效果。

不过，混凝土灌浆成本更低。

5. 准备工作：在进行设备基础灌浆作业前，要准备好灌浆料制备、灌浆、灌浆试验及分仓和接缝封堵的设备与工具，并检查设备和工具的正常使用状态。

6. 施工细节：基础的混凝土宜一次浇灌完毕，不留施工缝。

如果必须留施工缝，应严格遵守施工缝的构造和操作要求。

当混凝土强度达到70%以上时，方可安装设备。

7. 安全备用措施：为预防停电和灌浆失败冲洗等情况，应准备发电机和高压水泵等备用设备。

综上所述，泵基础灌浆是一个涉及多个细节的过程，需要严格按照设计和施工规范进行，以确保泵的稳定运行和设备的安全。

在实际操作中，可能还需要根据具体情况调整灌浆方案，以满足特定的工程需求。

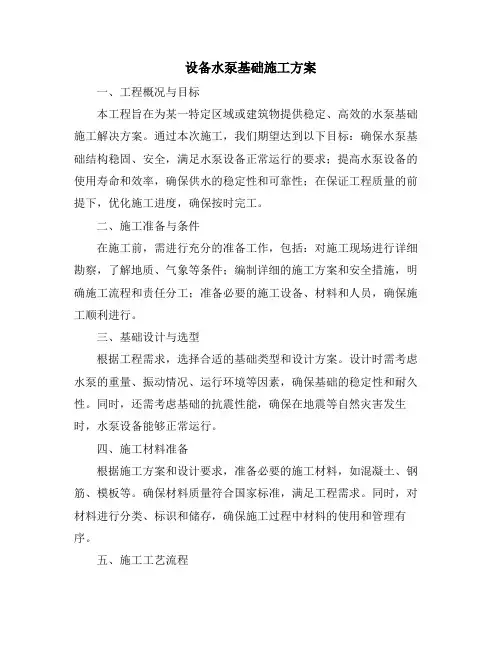

设备水泵基础施工方案一、工程概况与目标本工程旨在为某一特定区域或建筑物提供稳定、高效的水泵基础施工解决方案。

通过本次施工，我们期望达到以下目标：确保水泵基础结构稳固、安全，满足水泵设备正常运行的要求；提高水泵设备的使用寿命和效率，确保供水的稳定性和可靠性；在保证工程质量的前提下，优化施工进度，确保按时完工。

二、施工准备与条件在施工前，需进行充分的准备工作，包括：对施工现场进行详细勘察，了解地质、气象等条件；编制详细的施工方案和安全措施，明确施工流程和责任分工；准备必要的施工设备、材料和人员，确保施工顺利进行。

三、基础设计与选型根据工程需求，选择合适的基础类型和设计方案。

设计时需考虑水泵的重量、振动情况、运行环境等因素，确保基础的稳定性和耐久性。

同时，还需考虑基础的抗震性能，确保在地震等自然灾害发生时，水泵设备能够正常运行。

四、施工材料准备根据施工方案和设计要求，准备必要的施工材料，如混凝土、钢筋、模板等。

确保材料质量符合国家标准，满足工程需求。

同时，对材料进行分类、标识和储存，确保施工过程中材料的使用和管理有序。

五、施工工艺流程本次施工的工艺流程主要包括：基础挖掘、钢筋骨架搭设、模板安装、混凝土浇筑、养护等步骤。

在施工过程中，需严格按照工艺流程进行操作，确保每一步骤的质量和进度。

同时，加强施工现场的监控和管理，确保施工过程的安全和稳定。

六、质量控制与安全措施在施工过程中，需建立严格的质量控制体系，对每一道工序进行严格的检查和验收。

同时，加强施工现场的安全管理，制定并执行一系列安全措施，如佩戴安全帽、设置警示标志等，确保施工人员的生命安全和财产安全。

七、进度安排与资源调配根据工程需求和实际情况，制定详细的施工进度计划，明确各阶段的任务和目标。

同时，加强资源调配和管理，确保施工所需的设备、材料和人员能够及时到位。

在施工过程中，根据实际情况对进度计划进行调整和优化，确保工程按时完成。

八、后期维护与保养在工程完工后，需制定详细的维护和保养计划，定期对水泵基础进行检查和维修。

水泵安装质量控制要点标题：水泵安装质量控制要点引言概述：水泵是工业生产中常用的设备，其安装质量直接关系到设备的稳定运行和工作效率。

本文将介绍水泵安装质量控制的要点，匡助读者提高水泵安装质量。

一、选址和基础1.1 选址要合理：水泵应选址在通风、光线充足、无易燃易爆气体的场所，方便维修和保养。

1.2 基础要坚固：水泵安装的基础应平整、坚固，避免地基沉降导致水泵运行不稳定。

1.3 基础尺寸要符合要求：水泵基础的尺寸应符合设计要求，确保水泵的稳定性和安全性。

二、管道系统2.1 管道设计要合理：水泵的进出口管道设计要合理，避免管道过长或者过短、弯曲过多等情况影响水泵的正常运行。

2.2 管道安装要规范：管道安装应符合相关标准，保证管道的密封性和稳定性。

2.3 管道支架要坚固：管道支架应坚固可靠，避免管道振动或者松动影响水泵的运行。

三、电气系统3.1 电气路线要规范：水泵的电气路线应按照设计要求进行布线，避免路线过长或者过短、过载等问题。

3.2 电气设备要可靠：电气设备如开关、保护装置等要安装坚固可靠，确保水泵的安全运行。

3.3 接地要到位：水泵的电气设备要做好接地处理，保证设备的安全性和稳定性。

四、安装调试4.1 安装要认真：水泵的安装应认真细致，确保每一个环节都符合要求。

4.2 调试要及时：安装完成后应及时进行调试，发现问题及时处理，确保水泵正常运行。

4.3 测试要全面：安装调试完成后要进行全面的测试，确保水泵各项指标符合要求。

五、验收和记录5.1 验收要严格：水泵安装完成后应进行严格的验收，确保安装质量符合要求。

5.2 记录要完整：对水泵的安装过程和调试情况应做好记录，为日后维护和保养提供参考。

5.3 定期检查：水泵安装完成后，应定期进行检查和维护，保证水泵的长期稳定运行。

结论：水泵安装质量控制是确保水泵正常运行的关键，惟独做好安装质量控制，才干保证水泵的长期稳定运行和高效工作。

希翼本文介绍的水泵安装质量控制要点能够匡助读者更好地进行水泵安装工作。

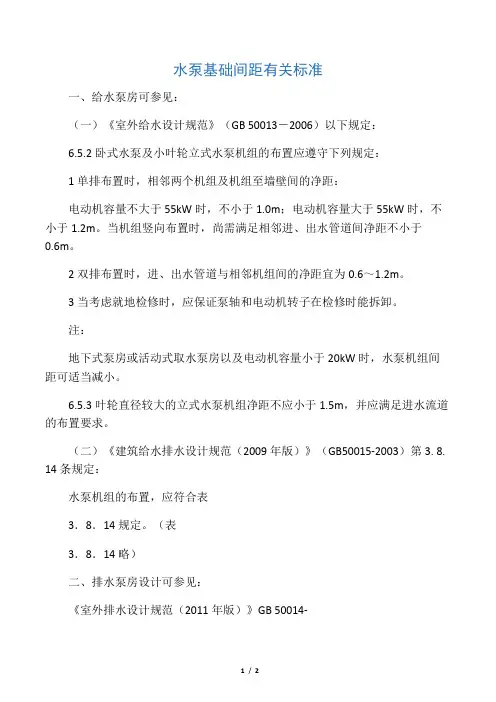

水泵基础间距有关标准
一、给水泵房可参见：
（一）《室外给水设计规范》（GB 50013－2006）以下规定：
6.5.2卧式水泵及小叶轮立式水泵机组的布置应遵守下列规定：
1单排布置时，相邻两个机组及机组至墙壁间的净距：
电动机容量不大于55kW时，不小于1.0m；电动机容量大于55kW时，不小于1.2m。

当机组竖向布置时，尚需满足相邻进、出水管道间净距不小于
0.6m。

2双排布置时，进、出水管道与相邻机组间的净距宜为0.6～1.2m。

3当考虑就地检修时，应保证泵轴和电动机转子在检修时能拆卸。

注：
地下式泵房或活动式取水泵房以及电动机容量小于20kW时，水泵机组间距可适当减小。

6.5.3叶轮直径较大的立式水泵机组净距不应小于1.5m，并应满足进水流道的布置要求。

（二）《建筑给水排水设计规范（2009年版）》（GB50015-2003）第3. 8. 14条规定：
水泵机组的布置，应符合表
3．8．14规定。

（表
3．8．14略）
二、排水泵房设计可参见：
《室外排水设计规范（2011年版）》GB 50014-
20065．4．7主要机组的布置和通道宽度，应满足机电设备安装、运行和操作的要求，并应符合下列要求：
1水泵机组基础间的净距不宜小于1.0m。

2机组突出部分与墙壁的净距不宜小于1.2m。

3主要通道宽度不宜小于1.5m。

4配电箱前面通道宽度，低压配电时不宜小于1.5m，高压配电时不宜小于2.0m。

当采用在配电箱后面检修时，后面距墙的净距不宜小于1.0m。

5有电动起重机的泵房内，应有吊运设备的通道。

水泵机组布置和基础设计一、水泵机组布置设计1.泵房选址：泵房应选在距离取水源和供水点较近的地方，能够保证输水管道的短距离和直线输送。

同时，泵房选址还要考虑地势高低、基底地基条件、交通便利等因素。

2.泵房布局：泵房的布局应符合人性化设计，主要包括进水室、泵房大厅、控制室、维修间、水泵地沟等。

进水室应设置有格栅和进水阀门，用于过滤和调节水流；泵房大厅应能容纳水泵机组和操作维修工人；控制室应设置有配电柜、监控设备和操作控制台。

3.水泵机组排列：水泵机组的排列方式有单机布置和多机组布置两种。

在单机布置中，每组机组使用独立出水管道；在多机组布置中，采用并列或串联方式。

两种布置方式都需要考虑机组的排气、冷却和维修空间。

4.声、温控制：为保证泵房内的温度和噪声符合标准，在设计中应该考虑降低噪声和控制温度的措施。

可采用加装隔音板、加装隔音窗、采用隔音材料等措施降低噪声；采用空调设备、通风设备等保持泵房内的温度在一定范围内。

二、水泵机组基础设计1.基础选型：泵房的基础选型应考虑地质条件，如土壤承载力、地下水位、地震烈度等。

可采用钢筋混凝土、碳纤维各向异性复合材料等材料进行基础设计，保证基础的稳定性和安全性。

2.基础布置：基础布置应考虑泵房的框架结构和机组布置，要确保基础的均匀受力和机组的稳定安装。

一般应设置基础座台或基础梁，用于承载机组的重量。

3.防护措施：为防止基础受到外界因素的破坏，应采取相应的防护措施。

如设置防水层、基础排水系统、地下防腐涂层等措施，保证基础的长期稳定。

4.检测和监测：为保证基础的安全运行，应对基础进行定期检测和监测，如测量基础的位移、裂缝、沉降等。

一旦发现异常情况，应及时采取相应的修复措施。

水泵机组布置和基础设计是水泵站建设中的关键环节。

合理的机组布置和基础设计能够减少泵房的能耗、提高泵房的运行效率，并且保证泵房的安全和可靠运行。

因此，在进行水泵机组布置和基础设计时，需要综合考虑各种因素，确保设计的合理性和科学性。

水泵安装质量控制要点一、引言水泵的安装质量直接关系到其运行效果和使用寿命，对于保障整个给水、排水系统的正常运作至关重要。

本文将从水泵基础制作、水泵安装、管路安装、电气安装、控制系统调试、验收与维护等方面，对水泵安装质量控制要点进行详细解析。

二、水泵基础制作基础设计：根据水泵型号和运行工况，设计合理的基础结构，确保基础稳固，能够承受水泵运行时的动荷载和静荷载。

材料选择：选用优质混凝土和高强度钢材，确保基础材料的耐久性和稳定性。

施工精度：严格控制施工精度，确保基础各部分的尺寸、标高符合设计要求。

基础排水：设计合理的基础排水系统，防止积水对基础造成侵蚀。

基础养护：按照规范进行基础养护，确保混凝土充分凝固，提高基础强度。

三、水泵安装设备检查：开箱检验水泵设备，核对型号、规格，确保设备完好无损。

吊装就位：根据设备尺寸和重量，选用合适的吊装设备，确保水泵平稳就位。

找平找正：调整水泵位置，使其与基础和电机精确对中，保证运行平稳。

密封性检验：检查水泵各密封部位，确保无泄漏现象。

润滑系统安装：安装水泵润滑系统，保证设备长期稳定运行。

四、管路安装管材选择：根据介质特性和压力要求，选用合适的管材和管件。

管路布局：优化管路布局，减少弯头数量，降低流体阻力。

管路连接：采用可靠的连接方式，如焊接、法兰连接等，确保管路密封性。

管路支撑：合理设置管路支撑，防止管路振动和变形。

管路清洗：对管路进行彻底清洗，清除杂物，确保流体输送质量。

五、电气安装电缆敷设：按照规范敷设电缆，避免电缆在运行过程中受到机械损伤。

电气设备安装：按照设计图纸和规范安装电气设备，确保安装质量。

防雷接地：设置可靠的防雷接地系统，提高设备防雷击能力。

电气测试：对电气设备进行测试，确保其性能和安全符合要求。

电气安全：加强电气安全措施，防止发生触电事故。

六、控制系统调试控制线路检查：检查控制线路连接是否正确、紧固。

控制系统功能测试：按照设计要求测试控制系统的各项功能是否正常。

水泵房设备基础做法水泵房设备基础是指水泵房建设中所需的各种设备基础建设。

水泵房设备基础的合理设计和施工对于水泵房的正常运行和稳定性起着重要作用。

本文将从水泵房设备基础的设计、施工和注意事项等方面进行详细介绍。

一、水泵房设备基础设计水泵房设备基础的设计是水泵房建设的首要环节。

在进行设计时，需要考虑以下几个方面：1. 设备基础的类型选择：根据水泵房所需设备的类型和规模，选择适合的基础类型。

常见的设备基础类型有钢筋混凝土基础、浅基础和深基础等。

2. 设备基础的尺寸确定：根据水泵房设备的重量、尺寸和工作条件等因素，确定设备基础的尺寸。

一般情况下，设备基础的尺寸应保证设备的稳定性和安全性。

3. 设备基础的材料选择：选择适合的材料来建设设备基础。

一般情况下，水泵房设备基础选用的材料应具有耐久性、抗压强度和耐腐蚀性等特点。

二、水泵房设备基础施工水泵房设备基础施工是确保设备基础质量的关键环节。

在进行施工时，需要注意以下几个方面：1. 地基处理：在进行设备基础施工前，需要对地基进行处理。

地基处理的目的是提高地基的承载能力和稳定性，以确保设备基础的稳固。

2. 基础浇筑：在进行设备基础浇筑时，需要注意控制浇筑的质量和技术要求。

浇筑时应保证混凝土的均匀性和密实性，避免出现空鼓、裂缝等问题。

3. 设备安装：在设备基础施工完成后，需要将水泵等设备安装到基础上。

安装时应注意设备的水平度和垂直度，确保设备的正常运行和使用。

三、水泵房设备基础注意事项在进行水泵房设备基础建设时，需要注意以下几个方面：1. 设备基础的防水处理：水泵房设备基础在施工完成后，需要进行防水处理。

防水处理可采用涂刷防水材料或进行防水层施工等方式，以防止地下水渗漏和设备基础受潮。

2. 设备基础的维护保养：设备基础的维护保养对于水泵房的长期运行和稳定性至关重要。

定期检查设备基础的状况，及时修补和更换受损部分，延长设备基础的使用寿命。

3. 设备基础的安全考虑：在进行设备基础建设时，需要考虑设备基础的安全性。

水泵安装质量控制要点引言概述：水泵是工业生产和生活中常见的设备之一，其安装质量直接关系到水泵的正常运行和使用寿命。

本文将从水泵安装的四个重要部份出发，分别是基础施工、进出口管道安装、电气接线和设备调试，详细阐述水泵安装的质量控制要点。

一、基础施工1.1 地基处理：水泵安装前，必须确保地基坚实平整，能够承受水泵的分量和振动。

地基应清理干净，去除杂物和松散土壤，并进行必要的夯实处理。

1.2 基础尺寸：根据水泵的尺寸和分量，合理设计基础的尺寸和深度。

基础的尺寸要符合相关标准和规范，以确保水泵的稳定性和安全性。

1.3 基础材料：选择适合的基础材料，如混凝土等，确保基础的强度和耐久性。

同时，要注意基础的防水处理，以防止地下水对基础的侵蚀。

二、进出口管道安装2.1 管道布局：合理规划进出口管道的布局，确保水泵的进出水流畅，减少阻力。

根据水泵的流量和压力要求，选择合适的管道直径和材料。

2.2 管道连接：采用合适的连接方式，如法兰连接、罗纹连接等，确保连接密切可靠，避免漏水和松动。

同时，要注意管道的水平和垂直度，以确保水泵的正常运行。

2.3 密封措施：在管道连接处和泵体与管道之间采取密封措施，如橡胶垫圈、密封胶等，以防止漏水和泄露。

三、电气接线3.1 电源选择：根据水泵的功率和电压要求，选择合适的电源供应。

电源的稳定性和可靠性对水泵的正常运行至关重要。

3.2 接线规范：按照电气规范和标准进行接线，确保接线的安全性和可靠性。

接线时要注意导线的截面积和绝缘性能，避免过载和短路等问题。

3.3 接地保护：对水泵进行接地保护，以防止电气故障和触电风险。

接地电阻要符合相关标准，接地线要铺设坚固可靠。

四、设备调试4.1 液压系统：在安装完成后，对水泵的液压系统进行调试，检查各个阀门、泄压阀等的工作状态。

确保液压系统的正常运行和稳定性。

4.2 电气系统：进行电气系统的调试，检查机电、控制柜等设备的工作状态。

确保电气系统的安全性和可靠性。

水泵基础施工方案水泵基础施工方案一、施工前准备1. 对施工现场进行勘测与设计，了解地下管线情况和土层稳定性，确保水泵基础施工的可行性和安全性。

2. 准备所需的施工材料和设备，包括混凝土、钢筋、模板、水泵设备等。

3. 按照相关安全规范，设置警示标识，划定施工区域，并落实施工安全人员。

二、基础施工工艺流程1. 清理施工现场，确保施工区域无杂物和障碍物。

2. 根据设计要求，进行基坑开挖，基坑的规格和深度需要满足水泵设备的安装要求，并在基坑底部进行夯实处理。

3. 进行基坑回填，将基坑内墙面进行垂直回填，应采用夯实的方式，确保基坑周边土体的稳定性。

4. 在基坑底部进行地基处理，包括平整、压实、夯实等，以保证基础的稳定性。

5. 根据设计要求，进行模板的搭设和调整，模板应具备良好的刚度和稳定性，并严格按照设计要求进行设置。

6. 进行钢筋的预埋和安装，根据设计要求，按照钢筋的规格和布局进行合理的预埋和焊接。

7. 进行混凝土浇筑，根据设计要求，选用合适的混凝土配合比进行配制，并进行顺序浇筑，防止发生浇筑不均匀的情况。

8. 混凝土浇筑完成后，进行养护处理，保持适当的湿度和温度，以确保混凝土的强度和稳定性。

9. 完成基础施工后，进行相关验收和检查，确保基础的质量和安全性符合要求。

三、施工注意事项1. 施工过程中，必须遵守相关的安全规范和操作规程，做好安全防护工作，确保施工人员的人身安全。

2. 施工前，需要做好施工现场的清理和整理工作，确保施工区域的整洁和空旷。

3. 施工过程中，需要严格按照设计要求进行施工，保证施工质量和安全性。

4. 施工期间，要按照规定的施工流程进行操作，不得随意更改和偷工减料。

5. 施工完毕后，要及时进行验收和检查，确保基础的质量和安全性符合要求。

通过以上的施工方案，能够确保水泵基础施工的顺利进行，保证基础的质量和安全性。

同时，施工过程中需要严格按照相关要求进行操作，做好安全防护工作，保证施工人员的人身安全。

水泵基础制作1 水泵基础制作水泵基础的大小主要由设备的重量及功率而定，其作用主要是支承和固定机组，一使机组运行平稳，不发生振动，不得沉降。

水泵基础的设计及施工要注意以下三个问题：1.1为了保证水泵稳定工作，基础必须有一定的重量[]1，一般为2.5~5倍机组的重量，轴功率较低（＜110KW）、冲击载荷不大、进出水口压力低（＜0.7Mpa）、相连管路安装没有带给水泵附加力时取低值，反之则取高值。

1.2施工时预留二次灌浆高度30~70mm[]2，单由于目前的高压电机为焊接钢板制成，底部基本上为一块平板，在预留高度时要注意有足够的高度便于把浆灌到里面，如果有困难建议把基础中间凹下去50-80mm，再二次灌浆、填平。

1.3预留在地脚螺栓孔，这一步是比较有难度的环节。

一般工程队都是用木板制成带拨模斜度的木模，成本低但定位高度不高且很费时间。

如果预先用ф100~200mm的镀锌钢管按图纸标注的相对位置做一个钢模，浇灌混凝土振实，3~4小时后拔出钢模，既精确又省事。

2 垫铁的安装表1 常用垫铁规格及尺寸[]2斜垫铁平垫铁垫铁面积（cm²）代号L b c A 材料代号L b 材料 A斜一100 50 ≥5 445# 平一100 5045#50斜二120 60 ≥5 6 平二120 60 72 斜三140 70 ≥5 8 平三140 70 98斜四160 80 ≥5 8 平四160 80 128 斜五200 100 ≥5 8 平五200 100 200斜垫铁平垫铁图1注：1.垫铁厚度h可根据实际情况而定，底层平垫铁的厚度一般不小于10mm；2.表中的斜垫铁可与同号或大一号平垫铁搭配使用；3.为了防止敲击时出现卷边，应预先将墙面的上下棱边倒角。

按上表及上图选用标准斜垫铁的下底面与平垫铁的上下表面都未进行过加工，但实际安装应用中在收紧地脚螺栓时由于垫铁的表面光洁度不够，机组会因受压下沉0.03-0.2mm，且每组垫铁下沉的距离各不相同，导致精调时联轴器对中困难。
