智能建筑弱电工程的设计及安装方法 伍锦瑜

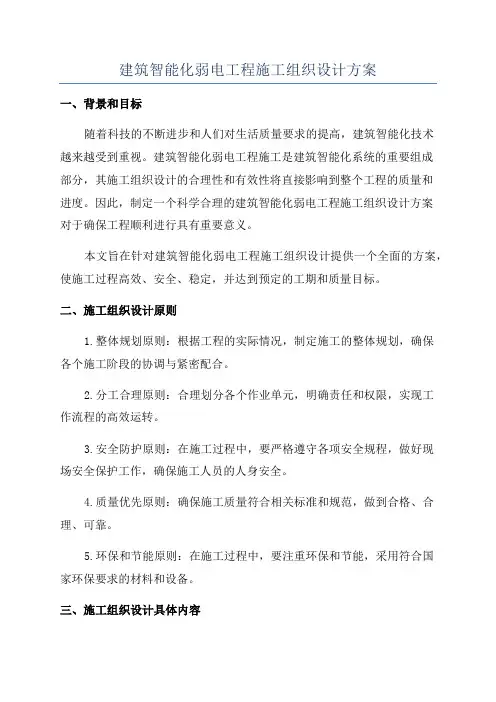

建筑智能化弱电工程施工组织设计方案一、背景和目标随着科技的不断进步和人们对生活质量要求的提高，建筑智能化技术越来越受到重视。

建筑智能化弱电工程施工是建筑智能化系统的重要组成部分，其施工组织设计的合理性和有效性将直接影响到整个工程的质量和进度。

因此，制定一个科学合理的建筑智能化弱电工程施工组织设计方案对于确保工程顺利进行具有重要意义。

本文旨在针对建筑智能化弱电工程施工组织设计提供一个全面的方案，使施工过程高效、安全、稳定，并达到预定的工期和质量目标。

二、施工组织设计原则1.整体规划原则：根据工程的实际情况，制定施工的整体规划，确保各个施工阶段的协调与紧密配合。

2.分工合理原则：合理划分各个作业单元，明确责任和权限，实现工作流程的高效运转。

3.安全防护原则：在施工过程中，要严格遵守各项安全规程，做好现场安全保护工作，确保施工人员的人身安全。

4.质量优先原则：确保施工质量符合相关标准和规范，做到合格、合理、可靠。

5.环保和节能原则：在施工过程中，要注重环保和节能，采用符合国家环保要求的材料和设备。

三、施工组织设计具体内容1.施工人员组织与分工-建立一个施工管理团队，明确各个岗位的职责和权限，确保各项工作能够顺利进行。

-分别组建智能化施工、电气施工和弱电设备施工的施工小组，明确各组的任务和时间节点。

-各施工小组内部根据施工作业的需要，划分作业区域，负责人负责区域的具体施工任务。

2.施工进度计划-根据工程合同和设计文件，编制详细的施工进度计划，包括各个工作节点的安排和时间预估。

-对重点工作节点进行特别关注和备案，确保按计划完成并达到质量要求。

3.安全保护措施-制定详细的施工安全管理方案，包括现场安全区域、安全设施、安全设备等的设置与使用。

-建立现场安全检查制度，定期检查施工现场，并及时整改存在的安全隐患。

4.施工质量控制-制定详细的质量控制计划，明确检查、验收和纠正不符合质量要求的工作流程。

-建立专门的质量检测小组，负责对施工过程中的关键节点进行质量检测和抽查，确保工程质量符合标准。

智能建筑弱电系统综合布线施工方案6项弱电系统是现代建筑物内的综合系统工程。

它包括与大楼内建筑体、变配电、供气、照明等设施有关的安全防范系统、有线电视系统、结构化综合布线系统、安保监控系统等。

大楼弱电系统对建筑物来说是一个整体，从治理、操纵机房、弱电管道到各个信息点或操纵点都有相关的路由。

这些路由要按一定的规律，合理有序、有机地通过弱电系统的综合管路安置在大楼内。

综合管路系统的设计，能够合理地建立弱电系统的公共通道。

综合管路的内容包括了与整个弱电系统相关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房。

综合管路的设计和施工还牵涉到其他管路（如暖通、给排水和强电）和建筑功能的综合配管或调整。

桥架敷设在吊顶内，并开一定数量的检修孔。

本工程弱电的垂直干线敷设在井道内采纳线槽沿墙敷设方式。

其他所有线路采纳穿爱护管暗敷设。

水平线路敷设在有吊顶的场所内采纳穿金属管或线槽在调顶内明敷设，无吊顶场所采纳穿暗管敷设或用线槽贴梁底敷设。

配管线路过长时中间需增设过路盒。

室外管网设计室外管线一样采纳弱电电缆直埋方式。

弱电电缆直截了当埋地敷设挖沟与强电电缆敷设要求相同，但其挖掘深度不应小于弱电管道的最小承诺埋设深度，参见下表：弱电电缆防干扰要求专门高，因此，弱电电缆直埋时与其他地下管线和建筑物不应小于承诺的净距，如下表所示：进户管线设计进户管线有两种方式：地下进户和外墙进户。

地下进户方式：这种方式时为了美观要求而将管线转入地下。

依照建筑物是否设有地下层，地下进户管线又分为两种敷设形式。

第一种是建筑物设有地下层，地下进户管直截了当进入地下层，采纳的是直进户管。

地下进户管应埋出建筑物散水坡外1m以上，户外埋设深度在自然地坪下0.8m。

当进线电缆数较多时，建筑物户外应设人孔。

外墙进户方式这种方式是在建筑物机房层和服务室的配线设备间或配线箱内。

进户管应呈内高外低倾斜状，并作防水弯头，以防雨水进入管中。

智能化弱电施工方案1. 引言随着科技的不断发展与进步，智能化设备在各个领域得到了广泛的应用。

智能化弱电施工方案是指在建筑物或场所中，对弱电系统进行规划、设计和施工，以实现智能化设备、系统的安装与运行。

本文将介绍智能化弱电施工方案的基本原理、方案设计流程以及施工中的注意事项。

2. 智能化弱电施工方案的基本原理智能化弱电施工方案的基本原理是通过采用先进的传输技术和网络结构，将不同的弱电设备和系统进行集成和联网，实现数据的传输和互联。

智能化弱电施工方案主要包括以下几个方面：2.1 弱电系统设计在智能化弱电施工方案中，首先需要进行弱电系统的设计。

弱电系统包括电力系统、通信系统、安防监控系统、楼宇自控系统等。

设计人员需要根据建筑物的需求和功能，合理规划和设计弱电系统的布局和结构。

2.2 弱电设备选择在智能化弱电施工方案中，根据不同的需求和功能，需要选择适合的弱电设备。

比如，智能化家居系统中常用的设备包括智能门锁、智能照明系统、智能窗帘等。

设计人员需要根据需求选择合适的设备，并与弱电系统进行集成。

2.3 弱电系统集成智能化弱电施工方案的核心是弱电系统的集成。

通过采用统一的标准和协议，将不同的弱电设备和系统进行联网，实现数据的传输和互联。

设计人员需要进行不同设备之间的连接和配置，确保各个设备能够正常通信和协同工作。

2.4 弱电系统测试与调试在智能化弱电施工方案完成后，需要进行系统的测试与调试。

测试人员需要对整个弱电系统进行功能测试、性能测试和安全测试，确保系统的稳定性和可靠性。

同时，需要对设备进行调试和优化，以提高系统的性能和用户体验。

3. 智能化弱电施工方案的设计流程智能化弱电施工方案的设计流程主要包括需求分析、系统设计、方案评估和施工计划四个阶段。

3.1 需求分析阶段在需求分析阶段，设计人员需要与业主或建筑师进行沟通，了解建筑物的功能和需求。

根据需求分析，对弱电系统进行初步设计和规划。

3.2 系统设计阶段在系统设计阶段，设计人员需要根据需求分析的结果，对弱电系统进行详细设计。

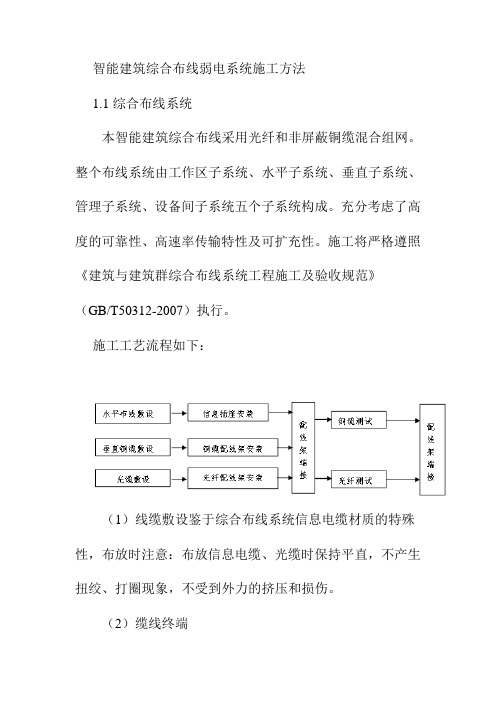

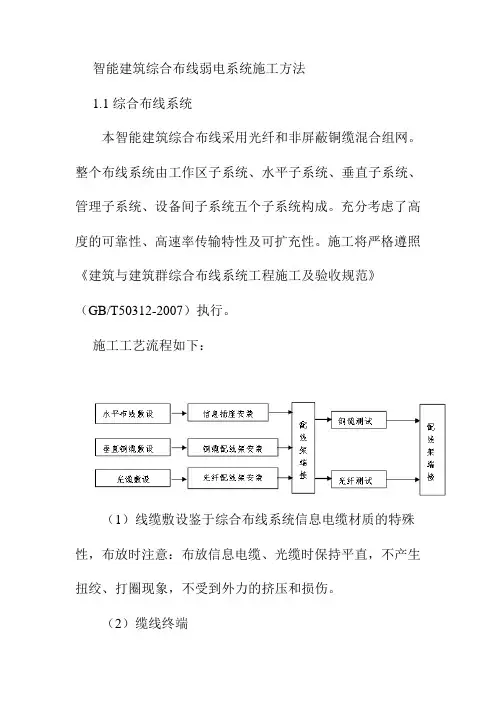

智能建筑综合布线弱电系统施工方法1.1综合布线系统本智能建筑综合布线采用光纤和非屏蔽铜缆混合组网。

整个布线系统由工作区子系统、水平子系统、垂直子系统、管理子系统、设备间子系统五个子系统构成。

充分考虑了高度的可靠性、高速率传输特性及可扩充性。

施工将严格遵照《建筑与建筑群综合布线系统工程施工及验收规范》（GB/T50312-2007）执行。

施工工艺流程如下：（1）线缆敷设鉴于综合布线系统信息电缆材质的特殊性，布放时注意：布放信息电缆、光缆时保持平直，不产生扭绞、打圈现象，不受到外力的挤压和损伤。

（2）缆线终端①数据对绞电缆与插接件及信息插座连接时，严格按色标和线对顺序卡接。

②数据对绞电缆终端时每对对绞线尽量保持扭绞状态，五类线非扭绞长度不大于13mm，避免形成线间串扰。

③对绞电缆跳线长度符合设计要求，不超过５m。

（3）设备安装①设备房及通讯机房安装前，检查环境，确认外装修工程已符合要求。

②机架安装牢固平直，按施工图防震要求加固，水平、垂直度符合厂家规定。

③接线模块设备完整，安装就位标志齐全，面板保持在同一水平面上。

④信息插座安装位置准确，安装水平、美观。

⑤信息插座安装好后加上标签，以颜色、图形、文字表示所接终端设备类型。

⑥设备间、交换间进线终端设备两侧的线路均采用行业规定的色标标识。

（4）桥架及槽道安装：①桥架及槽道的安装位置应符合施工图位置，左右偏差不应超过50mm。

②桥架及槽道的水平度偏差不应超过2mm。

③垂直桥架及槽道应与地面保持垂直，并无倾斜现象，垂直度偏差不应超3mm。

④吊架安装应保持垂直，整齐牢固，无倾斜现象。

⑤金属桥架及槽道节与节间应接触良好，安装牢固。

（5）线路测试①测试目的虽然所采用的主要布线产品都满足国际标准并通过了ISO9001及UL验证，但因设计和实施过程中又加入了很多人为因素，必将对整个缆线系统在诸如：连接正确性、接续性、短路、开路、信号衰减、近端串扰（NEXT）、突发性干扰、计算机网络的连通性、误码率及性能等方面产生很大的影响。

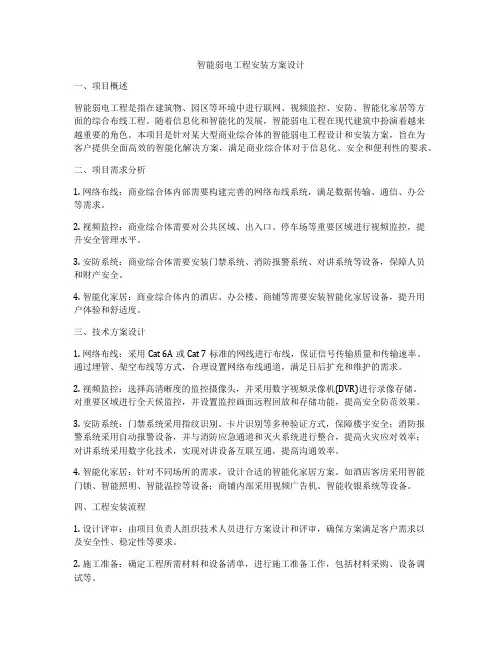

智能弱电工程安装方案设计一、项目概述智能弱电工程是指在建筑物、园区等环境中进行联网、视频监控、安防、智能化家居等方面的综合布线工程。

随着信息化和智能化的发展，智能弱电工程在现代建筑中扮演着越来越重要的角色。

本项目是针对某大型商业综合体的智能弱电工程设计和安装方案，旨在为客户提供全面高效的智能化解决方案，满足商业综合体对于信息化、安全和便利性的要求。

二、项目需求分析1. 网络布线：商业综合体内部需要构建完善的网络布线系统，满足数据传输、通信、办公等需求。

2. 视频监控：商业综合体需要对公共区域、出入口、停车场等重要区域进行视频监控，提升安全管理水平。

3. 安防系统：商业综合体需要安装门禁系统、消防报警系统、对讲系统等设备，保障人员和财产安全。

4. 智能化家居：商业综合体内的酒店、办公楼、商铺等需要安装智能化家居设备，提升用户体验和舒适度。

三、技术方案设计1. 网络布线：采用Cat 6A或Cat 7标准的网线进行布线，保证信号传输质量和传输速率。

通过埋管、架空布线等方式，合理设置网络布线通道，满足日后扩充和维护的需求。

2. 视频监控：选择高清晰度的监控摄像头，并采用数字视频录像机(DVR)进行录像存储。

对重要区域进行全天候监控，并设置监控画面远程回放和存储功能，提高安全防范效果。

3. 安防系统：门禁系统采用指纹识别、卡片识别等多种验证方式，保障楼宇安全；消防报警系统采用自动报警设备，并与消防应急通道和灭火系统进行整合，提高火灾应对效率；对讲系统采用数字化技术，实现对讲设备互联互通，提高沟通效率。

4. 智能化家居：针对不同场所的需求，设计合适的智能化家居方案。

如酒店客房采用智能门锁、智能照明、智能温控等设备；商铺内部采用视频广告机、智能收银系统等设备。

四、工程安装流程1. 设计评审：由项目负责人组织技术人员进行方案设计和评审，确保方案满足客户需求以及安全性、稳定性等要求。

2. 施工准备：确定工程所需材料和设备清单，进行施工准备工作，包括材料采购、设备调试等。

前言：智能建筑弱电工程设计的出发点，应以建筑为平台，配置各功能系统，为人们提供一个投资合理、高效、舒适、便利的环境空间，以适应当前现代建筑的需要。

从具体设计上，应从智能建筑的实际性质出发，充分考虑业主和使用者的各种功能要求，使设计能在总体结构上尽量现代化，技术上先进实用，经济上合理，同时需考虑智能建筑各系统的可兼容性和扩展性。

现以某公共建筑大楼为例，弱电工程系统包括：通信网络系统中的公共广播传呼系统、共用无线电视系统、内部无线寻呼系统、电话通信系统；火灾自动报警及联动控制系统；公共安全防范系统中的闭路电视监视系统、防盗报警系统以及车库管理系统；结构化布线系统以及弱电电源与接地系统。

一、公共广播传呼系统公共建筑大楼广播传呼系统分两类，一是面向公共区(如大堂展厅，前台服务区域等)的公共系统，平时进行背景音乐广播，火灾或紧急情况时可被切换为紧急广播，二是面向办公会议区域及车库区域的广播系统在一些特殊区域和大宴会厅等则要单独设置专业广播设备。

公共广播传呼系统设计主要考虑以下几个因素：即系统方式一般选定压式，划分广播分区，按扬声器特性确定扬声器与功放器，紧急广播的切换功能，广播线路与楼梯方式等。

公共广播传呼系统应具有两个主要功能，即平时的背景音乐或普通广播以及紧急广播。

紧急广播总控制器有最高逻辑优先权。

该大楼紧急广播总控制器当有消防控制触发信号抵达时，通过启动各分区的逻辑控制模块将相应的负载回路切换成对应的紧急广播回路。

在平时，无消防信号时，各分区独立操作，将相应回路切换成普通广播回路，而当无普通广播控制信号时，则处于背景音乐或客房音响状态。

二、共用无线电视系统CATV和卫星接收系统智能建筑的共用无线电视系统是适应人们使用功能要求的一部分，系统不仅用于接收广播电视，还能传送自行播送的节目及调频广播。

作为智能建筑的CATV系统设计，对系统保证用户电平，解决弱场强收视问题，保证图像的传输质量以及节目来源均应予以充分考虑。

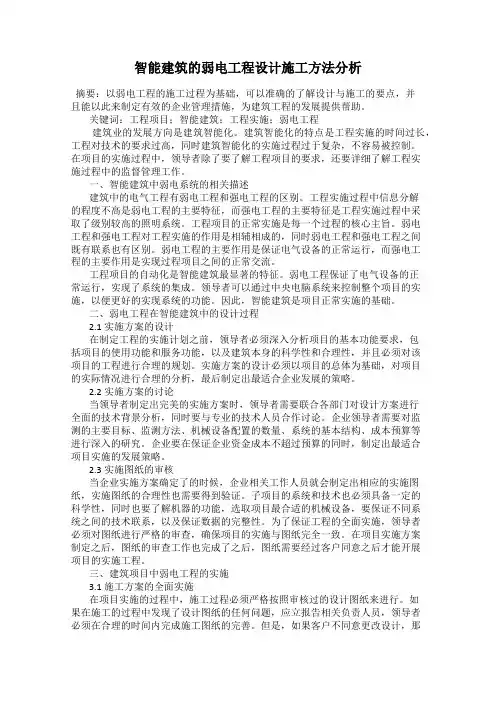

智能建筑的弱电工程设计施工方法分析摘要：以弱电工程的施工过程为基础，可以准确的了解设计与施工的要点，并且能以此来制定有效的企业管理措施，为建筑工程的发展提供帮助。

关键词：工程项目；智能建筑；工程实施；弱电工程建筑业的发展方向是建筑智能化。

建筑智能化的特点是工程实施的时间过长，工程对技术的要求过高，同时建筑智能化的实施过程过于复杂，不容易被控制。

在项目的实施过程中，领导者除了要了解工程项目的要求，还要详细了解工程实施过程中的监督管理工作。

一、智能建筑中弱电系统的相关描述建筑中的电气工程有弱电工程和强电工程的区别。

工程实施过程中信息分解的程度不高是弱电工程的主要特征，而强电工程的主要特征是工程实施过程中采取了级别较高的照明系统。

工程项目的正常实施是每一个过程的核心主旨。

弱电工程和强电工程对工程实施的作用是相辅相成的，同时弱电工程和强电工程之间既有联系也有区别。

弱电工程的主要作用是保证电气设备的正常运行，而强电工程的主要作用是实现过程项目之间的正常交流。

工程项目的自动化是智能建筑最显著的特征。

弱电工程保证了电气设备的正常运行，实现了系统的集成。

领导者可以通过中央电脑系统来控制整个项目的实施，以便更好的实现系统的功能。

因此，智能建筑是项目正常实施的基础。

二、弱电工程在智能建筑中的设计过程2.1 实施方案的设计在制定工程的实施计划之前，领导者必须深入分析项目的基本功能要求，包括项目的使用功能和服务功能，以及建筑本身的科学性和合理性，并且必须对该项目的工程进行合理的规划。

实施方案的设计必须以项目的总体为基础，对项目的实际情况进行合理的分析，最后制定出最适合企业发展的策略。

2.2 实施方案的讨论当领导者制定出完美的实施方案时，领导者需要联合各部门对设计方案进行全面的技术背景分析，同时要与专业的技术人员合作讨论。

企业领导者需要对监测的主要目标、监测方法、机械设备配置的数量、系统的基本结构、成本预算等进行深入的研究。

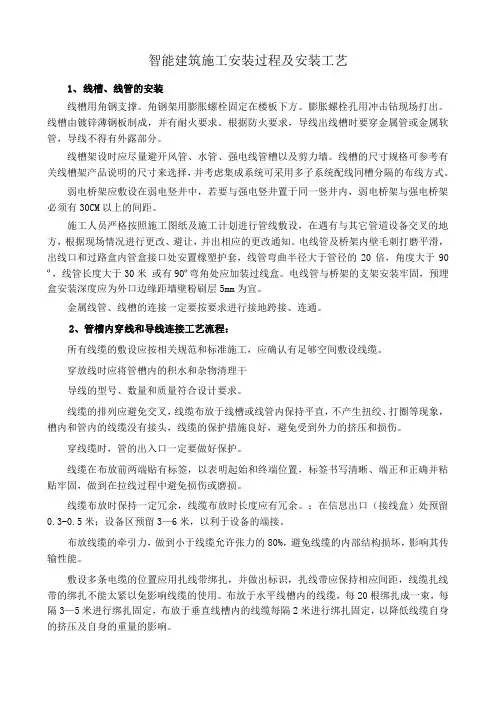

智能建筑施工安装过程及安装工艺1、线槽、线管的安装线槽用角钢支撑。

角钢架用膨胀螺栓固定在楼板下方。

膨胀螺栓孔用冲击钻现场打出。

线槽由镀锌薄钢板制成，并有耐火要求。

根据防火要求，导线出线槽时要穿金属管或金属软管，导线不得有外露部分。

线槽架设时应尽量避开风管、水管、强电线管槽以及剪力墙。

线槽的尺寸规格可参考有关线槽架产品说明的尺寸来选择，并考虑集成系统可采用多子系统配线同槽分隔的布线方式。

弱电桥架应敷设在弱电竖井中，若要与强电竖井置于同一竖井内，弱电桥架与强电桥架必须有30CM以上的间距。

施工人员严格按照施工图纸及施工计划进行管线敷设，在遇有与其它管道设备交叉的地方，根据现场情况进行更改、避让，并出相应的更改通知。

电线管及桥架内壁毛刺打磨平滑，出线口和过路盒内管盒接口处安置橡塑护套，线管弯曲半径大于管径的20倍，角度大于90º，线管长度大于30米或有90º弯角处应加装过线盒。

电线管与桥架的支架安装牢固，预埋盒安装深度应为外口边缘距墙壁粉刷层5mm为宜。

金属线管、线槽的连接一定要按要求进行接地跨接、连通。

2、管槽内穿线和导线连接工艺流程：所有线缆的敷设应按相关规范和标准施工，应确认有足够空间敷设线缆。

穿放线时应将管槽内的积水和杂物清理干导线的型号、数量和质量符合设计要求。

线缆的排列应避免交叉，线缆布放于线槽或线管内保持平直，不产生扭绞、打圈等现象，槽内和管内的线缆没有接头，线缆的保护措施良好，避免受到外力的挤压和损伤。

穿线缆时，管的出入口一定要做好保护。

线缆在布放前两端贴有标签，以表明起始和终端位置，标签书写清晰、端正和正确并粘贴牢固，做到在拉线过程中避免损伤或磨损。

线缆布放时保持一定冗余，线缆布放时长度应有冗余。

；在信息出口（接线盒）处预留0.3-0.5米；设备区预留3—6米，以利于设备的端接。

布放线缆的牵引力，做到小于线缆允许张力的80%，避免线缆的内部结构损坏，影响其传输性能。

智能弱电工程安装方案范本一、项目概述智能弱电工程是指利用先进的电子技术和智能控制技术，将各种智能终端设备和网络系统与建筑物内部的电信、机电、安防等弱电系统进行整合，实现信息传输、数据处理、智能控制等功能的一种工程项目。

智能弱电工程是现代化建筑的重要组成部分，能够提高建筑的安全性、便利性和智能化水平。

本项目是一座商业综合体的智能弱电系统安装工程，主要包括建筑物内部的电信、机电、安防等弱电系统的设计、安装和调试工作。

该商业综合体是一座多功能综合体，包括商业、办公、娱乐等多种功能。

为了提高建筑的智能化水平，本项目计划对建筑内部的弱电系统进行改造和更新，引入先进的智能控制技术，实现各种智能化设备的互联互通。

二、项目需求1. 电信系统：包括宽带网络、电话系统、有线电视等，提供优质的通讯服务；2. 机电系统：包括空调、照明、风扇等，实现智能控制和节能管理；3. 安防系统：包括监控摄像头、门禁系统、报警器等，提供安全保障；4. 智能化设备：包括智能门锁、智能家居设备、智能终端等，提高用户体验。

以上系统需要进行整合和联网，实现统一的监控和管理，满足商业综合体的运营需求和用户需求。

三、项目设计1. 电信系统设计：（1）宽带网络：根据商业综合体的使用情况，规划合理的宽带网络布局，保证覆盖范围和带宽充足。

（2）电话系统：设计符合商业综合体需求的电话系统，包括固话和移动电话两种，实现互联互通。

（3）有线电视：设计高清晰度的有线电视系统，提供优质的视听体验。

2. 机电系统设计：（1）空调系统：根据建筑的空间结构，设计合理的空调系统布局，实现智能温控和节能控制。

（2）照明系统：设计符合商业综合体的照明系统，采用LED等节能照明设备，实现智能控制和节能管理。

（3）风扇系统：设计合理的风扇系统布局，保证室内空气流通，提高舒适度。

3. 安防系统设计：（1）监控摄像头：布置监控摄像头，实现室内外全方位监控，保障建筑安全。

（2）门禁系统：设计门禁系统，实现对人员出入的控制和管理。

建筑弱电施工工法的弱电系统设计与设备安装弱电系统是指建筑中传输信号、供电和控制的电子设备、电缆和其他相关设施。

在建筑弱电施工中，弱电系统的设计与设备安装是非常重要的环节。

本文将就建筑弱电施工工法的弱电系统设计与设备安装进行探讨。

一、弱电系统设计弱电系统设计是建筑弱电施工的关键步骤之一。

一个合理的弱电系统设计可以确保系统的稳定性、安全性和可靠性。

1.需求分析和规划在进行弱电系统设计之前，需要进行充分的需求分析和规划。

了解用户的需求和使用情况，确定弱电系统的功能和性能要求，依据建筑的特点和用途进行合理的规划。

2.布线设计与标准选择针对不同的建筑类型和用途，进行合理的布线设计是必要的。

根据弱电系统的传输距离、信号质量要求和安全性考虑，选择合适的标准和技术方案进行布线设计。

3.设备选型与配置根据弱电系统的功能需求和性能要求，进行设备选型和配置。

考虑设备的品质和可靠性，合理搭配各个设备，确保系统能够满足工程的要求。

4.施工图纸设计与标注进行弱电系统设计时，需要绘制详细的施工图纸，并进行标注。

标注清晰简洁，说明器材型号、线路走向和连接方式等信息，便于施工和后期维护。

二、弱电设备安装弱电设备安装是将设计好的弱电系统实施到现场的关键环节。

正确的安装方法和标准可以确保弱电系统的正常运行和使用。

1.材料准备和验收在进行弱电设备安装前，需要充分准备所需的材料和器材，并进行验收。

确保材料的质量和数量符合要求，避免安装过程中出现缺料或者质量问题。

2.设备安装与接线按照设计图纸和要求，进行弱电设备的安装和接线工作。

注意安装位置的合理性和设备之间的连接顺序，确保设备与设备之间能够正常传输和接口稳固。

3.牢固固定与绝缘保护对于弱电设备的安装，要注意牢固固定和绝缘保护。

设备安装位置应固定可靠，避免设备摇晃或者脱落。

同时，要做好绝缘保护，避免设备与其他金属物体发生短路或者漏电等安全问题。

4.系统测试与调试在完成设备安装后，进行弱电系统的测试与调试工作。
