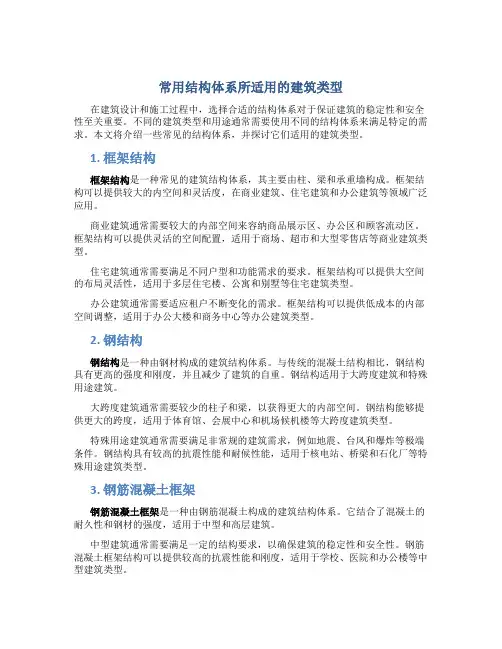

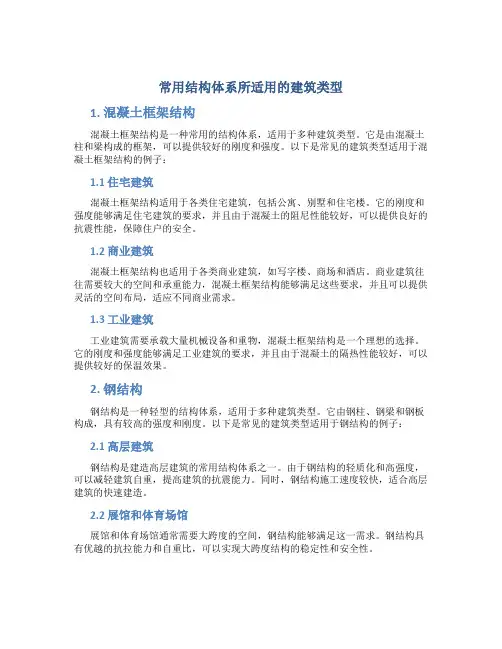

常用结构体系所适用的建筑类型
常用结构体系所适用的建筑类型在建筑设计和施工过程中，选择合适的结构体系对于保证建筑的稳定性和安全性至关重要。
不同的建筑类型和用途通常需要使用不同的结构体系来满足特定的需求。
本文将介绍一些常见的结构体系，并探讨它们适用的建筑类型。
1. 框架结构框架结构是一种常见的建筑结构体系，其主要由柱、梁和承重墙构成。
框架结构可以提供较大的内空间和灵活度，在商业建筑、住宅建筑和办公建筑等领域广泛应用。
商业建筑通常需要较大的内部空间来容纳商品展示区、办公区和顾客流动区。
框架结构可以提供灵活的空间配置，适用于商场、超市和大型零售店等商业建筑类型。
住宅建筑通常需要满足不同户型和功能需求的要求。
框架结构可以提供大空间的布局灵活性，适用于多层住宅楼、公寓和别墅等住宅建筑类型。
办公建筑通常需要适应租户不断变化的需求。
框架结构可以提供低成本的内部空间调整，适用于办公大楼和商务中心等办公建筑类型。
2. 钢结构钢结构是一种由钢材构成的建筑结构体系。
与传统的混凝土结构相比，钢结构具有更高的强度和刚度，并且减少了建筑的自重。
钢结构适用于大跨度建筑和特殊用途建筑。
大跨度建筑通常需要较少的柱子和梁，以获得更大的内部空间。
钢结构能够提供更大的跨度，适用于体育馆、会展中心和机场候机楼等大跨度建筑类型。
特殊用途建筑通常需要满足非常规的建筑需求，例如地震、台风和爆炸等极端条件。
钢结构具有较高的抗震性能和耐候性能，适用于核电站、桥梁和石化厂等特殊用途建筑类型。
3. 钢筋混凝土框架钢筋混凝土框架是一种由钢筋混凝土构成的建筑结构体系。
它结合了混凝土的耐久性和钢材的强度，适用于中型和高层建筑。
中型建筑通常需要满足一定的结构要求，以确保建筑的稳定性和安全性。
钢筋混凝土框架结构可以提供较高的抗震性能和刚度，适用于学校、医院和办公楼等中型建筑类型。
高层建筑通常需要承受较大的重量和侧向荷载。
钢筋混凝土框架结构具有较高的强度和刚度，能够满足高层建筑的要求。
例如，摩天大楼和高层住宅大楼常采用钢筋混凝土框架结构。
3-3章空间结构体系所适用的建筑类型
第4章 空间结构体系所 适用的建筑类型 ●常用的空间结构体系 ●空间结构体系所适用 的建筑类型
■以筒壳和双曲面壳作为顶盖的建筑实例各一则
第3篇 常用结构体系所适用的建筑类型
第4章 空间结构体系所 适用的建筑类型 ●常用的空间结构体系 ●空间结构体系所适用 的建筑类型
■ 罗马小体育宫圆形扁球壳屋顶
第3篇 常用结构体系所适用的建筑类型
第3篇 常用结构体系所适用的建筑类型
第4章 空间结构体系所 适用的建筑类型 ●常用的空间结构体系 ●空间结构体系所适用 的建筑类型
■ 采用网壳结构的园林建筑
第3篇 常用结构体系所适用的建筑类型
第4章 空间结构体系所 适用的建筑类型 ●常用的空间结构体系 ●空间结构体系所适用 的建筑类型
■ 采用网壳结构的某展览馆中央大厅
第3篇 常用结构体系所适用的建筑类型
第4章 空间结构体系所 适用的建筑类型
■ 北京工业大学体育馆屋盖采用 ●空间结构体系所适用 预应力弦支穹顶结构， 上层为单 ●常用的空间结构体系 的建筑类型 层网壳，下部为索杆结构，由环 向索和径向拉杆组成，预应力环 向索使上层钢网架向上起拱，产 生和外荷载效应相反的力，通过 这种形式，场馆钢结构每平方米 用钢量比普通钢结构节省近半， 而且实现了用作奥运会羽毛球馆 的轻盈外观
第3篇 常用结构体系所适用的建筑类型
第4章 空间结构体系所 适用的建筑类型 ●常用的空间结构体系 ●空间结构体系所适用 的建筑类型
■ 南通体育会展中心体育场的顶盖在网架上覆盖张拉膜，减轻结构自重， 有利于中间可活动部分的启合
第3篇 常用结构体系所适用的建筑类型
第4章 空间结构体系所 适用的建筑类型 ●常用的空间结构体系 ●空间结构体系所适用 的建筑类型
■以筒壳和双曲面壳作为顶盖的建筑实例各一则
第3篇 常用结构体系所适用的建筑类型
第4章 空间结构体系所 适用的建筑类型 ●常用的空间结构体系 ●空间结构体系所适用 的建筑类型
■ 罗马小体育宫圆形扁球壳屋顶
第3篇 常用结构体系所适用的建筑类型
第3篇 常用结构体系所适用的建筑类型
第4章 空间结构体系所 适用的建筑类型 ●常用的空间结构体系 ●空间结构体系所适用 的建筑类型
■ 采用网壳结构的园林建筑
第3篇 常用结构体系所适用的建筑类型
第4章 空间结构体系所 适用的建筑类型 ●常用的空间结构体系 ●空间结构体系所适用 的建筑类型
■ 采用网壳结构的某展览馆中央大厅
第3篇 常用结构体系所适用的建筑类型
第4章 空间结构体系所 适用的建筑类型
■ 北京工业大学体育馆屋盖采用 ●空间结构体系所适用 预应力弦支穹顶结构， 上层为单 ●常用的空间结构体系 的建筑类型 层网壳，下部为索杆结构，由环 向索和径向拉杆组成，预应力环 向索使上层钢网架向上起拱，产 生和外荷载效应相反的力，通过 这种形式，场馆钢结构每平方米 用钢量比普通钢结构节省近半， 而且实现了用作奥运会羽毛球馆 的轻盈外观
第3篇 常用结构体系所适用的建筑类型
第4章 空间结构体系所 适用的建筑类型 ●常用的空间结构体系 ●空间结构体系所适用 的建筑类型
■ 南通体育会展中心体育场的顶盖在网架上覆盖张拉膜，减轻结构自重， 有利于中间可活动部分的启合
第3篇 常用结构体系所适用的建筑类型
第4章 空间结构体系所 适用的建筑类型 ●常用的空间结构体系 ●空间结构体系所适用 的建筑类型
常用建筑结构体系和应用
常用建筑结构体系和应用1.混合结构混合结构房屋一般是指楼盖和屋盖采用钢筋混凝土或钢木结构，而墙和柱采用砌体结构建造的房屋，大多用在住宅、办公楼、教学楼建筑中。
住宅建筑最适合采用混合结构，一般在6层以下。
2.框架结构框架结构是利用梁、柱组成的纵、横两个方向的框架形成的结构体系。
常用于公共建筑、工业厂房等。
其主要优点是建筑平面布置灵活，可形成较大的建筑空间，建筑立面处理也比较方便。
主要缺点是侧向刚度较小，当层数较多时，会产生过大的侧移，易引起非结构性构件（如隔墙、装饰等）破坏进而影响使用。
3 .剪力墙结构剪力墙结构是利用建筑物的墙体（内墙和外墙）做成剪力墙，既承受垂直荷载，也承受水平荷载，墙体既受剪又受弯，所以称剪力墙。
剪力墙结构的优点是：侧向刚度大，水平荷载作用下侧移小。
缺点是：剪力墙的间距小，结构建筑平面布置不灵活，结构自重也较大。
多应用于住宅建筑，不适用于大空间的公共建筑。
4 .框架-剪力墙结构框架-剪力墙结构是在框架结构中设置适当剪力墙的结构。
它具有框架结构平面布置灵活、空间较大的优点，又具有侧向度较大的优点。
框架-剪力墙结构中，剪力墙主要承受水平荷载，竖向荷载主要由框架承担。
框架-剪力墙结构适用于不超过170m高的建筑。
5 .筒体结构在高层建筑中，特别是超高层建筑中，水平荷载越来越大，起着控制作用。
筒体结构便是抵抗水平荷载最有效的结构体系，可分为框架-核心筒结构、筒中筒结构以及多筒结构等。
适用于高度不超过300m的建筑。
6.桁架结构桁架是由杆件组成的结构体系。
衍架结构的优点是可利用截面较小的杆件组成截面较大的构件。
单层厂房的屋架常选用桁架结构，在其他结构体系中也得到应用，如拱式结构、单层钢架结构等体系中，当断面较大时，亦可采用桁架的形式。
7 .网架结构网架是由许多杆件按照一定规律组成的网状结构。
网架结构可分为平板网架和曲面网架。
平板网架采用较多，其优点是：空间受力体系，杆件主要承受轴向力，受力合理，节约材料，整体性能好，刚度大，抗震性能好。
建筑类型及其常用结构体系
建筑类型及其常用结构体系建筑是人类文明的产物，它们为我们的生活提供了各种各样的空间。
不同的建筑类型由于功能和需求的差异，采用了不同的结构体系。
本文将介绍一些常见的建筑类型及其常用的结构体系。
1.住宅建筑：住宅建筑是人们居住的场所，它通常采用框架结构的体系。
框架结构由柱、梁和楼板等构件组成，能够承受水平和竖向荷载。
框架结构可以使得建筑的空间布局灵活多样，并且可以通过加强节点的连接来提高建筑的整体稳定性。
2.商业建筑：商业建筑包括购物中心、办公楼和酒店等。
这些建筑通常采用钢结构或者混凝土框架结构。
钢结构具有高强度和轻质的特点，适用于大跨度和高层建筑。
混凝土框架结构则具有较好的抗震性能和耐久性，适用于繁忙的商业环境。
3.文化建筑：文化建筑包括博物馆、图书馆和剧院等。
这些建筑通常采用具有良好透明性的玻璃幕墙和钢结构。
玻璃幕墙能够让阳光透过建筑进入室内，同时提供良好的景观视野。
钢结构则能够支撑大跨度的空间和复杂的形态，满足展示和表演的需求。
4.教育建筑：教育建筑包括学校和大学等。
这些建筑通常采用混凝土框架结构或者钢结构。
混凝土框架结构能够提供良好的声学性能和抗震性能，有利于学生的学习和成长。
钢结构则可以在建筑中提供更大的空间，适应多样化的教育需求。
5.医疗建筑：医疗建筑包括医院和诊所等。
这些建筑通常采用混凝土框架结构。
混凝土框架结构能够提供稳定的工作环境和良好的隔音性能。
此外，医疗建筑还需要考虑人流量大、设备重的特点，因此结构体系需要满足强度和稳定性的要求。
总的来说，不同的建筑类型在结构体系的选择上会有所差异，但都追求经济实用、安全稳定和美观舒适的特点。
随着科技的进步和建筑技术的发展，我们也可以看到越来越多的创新结构，如钢-混凝土组合结构、双曲面结构和弹性结构等。
这些结构将进一步推动建筑的发展和进步。
第四章 常用结构体系所适用的建筑类型
生土墙承重实例
外墙面的装饰图案利用泥土的可塑性，雕 刻出美丽的图案作为装饰
俄勒冈州波特兰市 艺术风格的居民生活合作社
生土墙承重实例
小别墅屋可以说是英国 的典型建筑，其外观看上 去简直就是“英国乡下” 房屋的典型代表。在这里， 土窖永远不会过时。这件 拥有白色外墙面和茅草屋 顶的土制小别墅已经存在 了几个世纪之久，在墙上 的牌子上写着令人难以置 信的建造日期：1539年。
地上层的表土是熟土，下面深处是生 土，熟土长庄稼，生土不长，经过晾晒 才能长庄稼。生土经过晾晒施肥才能用。
客家民居土制建筑
生土墙承重实例
墙承重构系统所适应的建筑类型
象征东德和西德“团圆”的和解 教堂位于柏林墙遗址旁，而这里曾是 “势不两立的无人地带”。这是一座 富有特色的教堂结构的夯土建筑。教 堂核心使用经过冲压技术处理的黏土 混合沙砾、碎石和泥土，制作成的土 墙可为自身与部分屋顶承重，地板也 采用黏土建材，屋顶采用木结构与铜 皮组合，由外墙的木柱承重。
1、薄壳 ：
属于空间薄壁结构，又可分为曲面壳和折板两种。
本身具有骨架和屋盖的双重作用（书P101）
空间结构支承系统所适用的建筑类型
折板薄壳结构建筑
格拉加尼亚修道院
美国建筑系本科生的作业
理查德· 迈耶作品：罗马千禧教堂（Jubilee Church）
空间结构支承系统所适用的建筑类型
悬索结构屋面覆盖的世博会展厅
华盛顿杜勒斯国际机场候机楼 1958～1962年建，埃罗·沙里宁设计 跨度45.6米，长度为 182.5米
屋盖用悬索结构的冰球馆 耶鲁大学冰球馆（1958） 埃罗· 沙里宁设计
4、膜：
像薄壳一样，兼有承重和围护的双重功能。其张拉力来源 于充气或者用桅杆、拱、拉索等构件来将膜绷紧。由于这些构 件灵活的布置形式以及膜本身轻柔的外表，在城市室外空间小 品中也常应用。
常用结构体系所适用的建筑类型
➢ 本质上是受拉构件。像薄壳一样，兼有承 重和围护的双重功能。
➢ 其张拉力来源于充气或者用桅杆、拱、拉 索等构件来将膜绷紧。
➢ 构件布置灵活，膜本身外表轻柔。 ➢ 常用于城市室外空间小品中。
常用结构体系所适用的建筑类型
张拉膜结构的连廊 常用结构体系所适用的建筑类型
张拉膜结构的展示空间
常用结构体系所适用的建筑类型
需进行吊顶——对天花板进行处理。
常用结构体系所适用的建筑类型
暴露的结构梁对空间形态及使用净高均 有影响，在设计中应考虑。
常用结构体系所适用的建筑类型
吊顶
常用结构体系所适用的建筑类型
6.2.2 框架剪力墙结构
——框架与剪力墙同时存在，剪力墙承担绝大部分的水平荷 载，而框架则承担竖向荷载为主，两者共同受力，合理分工。
砌体墙承重
用于低层和多层建筑
钢筋混凝土墙承重
用于各种高度的建筑，尤其 是高层建筑，布置剪力墙
常用结构体系所适用的建筑类型
2.墙体布置 横墙承重、纵墙承重、纵横墙混合承重
3.适用建筑类型 ➢ 室内空间功能和尺度都相对固定的建筑物 ➢ 不适用于需要经常灵活分隔空间的建筑物
以及内部空旷的建筑物
常用结构体系所适用的建筑类型
➢ 除稳定性相对较差外，是比较理想的大跨 屋盖结构形式。
➢ 由于拉索显示出柔韧的状态，使得结构形 式轻巧且具有动感。
常用结构体系所适用的建筑类型
屋盖用悬索结构 的冰球馆
常用结构体系所适用的建筑类型
悬索结构屋面覆盖的世博会展厅
常用结构体系所适用的建筑类型
常用结构体系所适用的建筑类型
6.3.4 膜
6.3.1 薄壳
➢ 属于空间薄壁结构，可分为曲面壳和折板两种， 对建筑而言，结构本身就形成了“面”，而且 可以切削。用料少、跨度大，坚固耐用。
➢ 其张拉力来源于充气或者用桅杆、拱、拉 索等构件来将膜绷紧。
➢ 构件布置灵活，膜本身外表轻柔。 ➢ 常用于城市室外空间小品中。
常用结构体系所适用的建筑类型
张拉膜结构的连廊 常用结构体系所适用的建筑类型
张拉膜结构的展示空间
常用结构体系所适用的建筑类型
需进行吊顶——对天花板进行处理。
常用结构体系所适用的建筑类型
暴露的结构梁对空间形态及使用净高均 有影响，在设计中应考虑。
常用结构体系所适用的建筑类型
吊顶
常用结构体系所适用的建筑类型
6.2.2 框架剪力墙结构
——框架与剪力墙同时存在，剪力墙承担绝大部分的水平荷 载，而框架则承担竖向荷载为主，两者共同受力，合理分工。
砌体墙承重
用于低层和多层建筑
钢筋混凝土墙承重
用于各种高度的建筑，尤其 是高层建筑，布置剪力墙
常用结构体系所适用的建筑类型
2.墙体布置 横墙承重、纵墙承重、纵横墙混合承重
3.适用建筑类型 ➢ 室内空间功能和尺度都相对固定的建筑物 ➢ 不适用于需要经常灵活分隔空间的建筑物
以及内部空旷的建筑物
常用结构体系所适用的建筑类型
➢ 除稳定性相对较差外，是比较理想的大跨 屋盖结构形式。
➢ 由于拉索显示出柔韧的状态，使得结构形 式轻巧且具有动感。
常用结构体系所适用的建筑类型
屋盖用悬索结构 的冰球馆
常用结构体系所适用的建筑类型
悬索结构屋面覆盖的世博会展厅
常用结构体系所适用的建筑类型
常用结构体系所适用的建筑类型
6.3.4 膜
6.3.1 薄壳
➢ 属于空间薄壁结构，可分为曲面壳和折板两种， 对建筑而言，结构本身就形成了“面”，而且 可以切削。用料少、跨度大，坚固耐用。

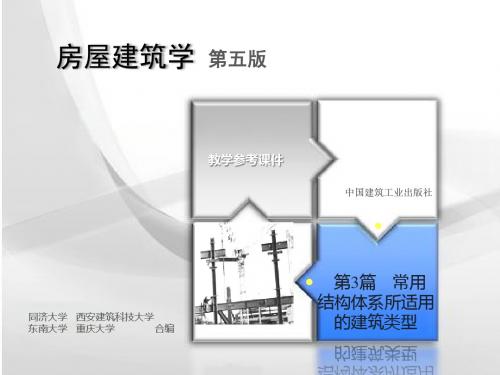

常用结构体系所适用的建筑类型讲解房屋建筑学
房屋建筑学
第2节 骨架结构体系所适用的建筑类型
钢筋混凝土框架支承的大型体育馆的看台下部室内空间
房屋建筑学
第2节 骨架结构体系所适用的建筑类型
框架结构建筑的围护及分隔墙体的选材及布置
房屋建筑学
第2节 骨架结构体系所适用的建筑类型
框剪、框筒等体系:
薄➢需弱框要，全剪外用框体，于架系如高的的能层结建与建构筑建筑体物筑时系，空往在剪间往建力的需筑墙布要物的置增的布相加空置协抗间除调侧刚满，向度足更力方结能的面构发构较方挥件为面框。的 架原有的灵活性。
大量应用于高层建筑，特别是高层的办公楼、旅馆、 病房、住宅等建筑中
房屋建筑学
第1节 墙体承重结构所适用的建筑类型
砌体墙承重：
➢横墙承重的方式在纵方向可以获得较大的开窗面积， 易得到较好的采光条件，但平面较呆板。
➢纵墙承重的方式可减少横墙的数量，对开放室内空间 有一定的好处，但其整体刚度往往不如横墙承重的方 案好，纵向开窗面积也受到限制，所以在高烈度地震 区应慎重对待。
向 在布横柱置向网纵有 布需横利 置要向于 连有框提 续对架高梁位混建。关合筑横系承物梁，重的高平方横度面案向较不是抗小宜在侧，转两刚有折个度利过方。于多向纵设，上向备对均仅管于需按线布 建照 的筑置构穿布框造行局架要 ；的承求 当灵重布 在活梁置 房性以较屋的承小开意受的间义楼连方主面续向要荷梁需还载。要是。较有体大利现空于在间房那时屋些，室内可内部获的需得采 要光 较较通高多风的的。 室大内空净间高。。
➢预制装配式钢筋混凝土墙承重体系 预制装配式的建筑平面相对较为规整，往往以
横墙承重居多，使用不够灵活，但能够适应一般的 学校、宿舍、旅馆、住宅、办公等建筑的要求。 ➢现浇钢筋混凝土墙承重体系
常用结构体系所适用的建筑类型
屋盖具有开合性。由 三块可旋转的扇形网 壳组成。
加拿大1967蒙特利尔 博览会美国馆
建筑师富勒善用三角形的网 架组成多面体穹窿。这种结 构以较少的材料造成了轻质 高强的屋盖，轻巧的覆盖了 很大的空间。
长春万人体育馆 建于1997年，是我国 最大的网壳工程。屋 盖平面为核桃形曲肋 球面网壳，网架屋脊 长向拱架跨度146m， 落地矢高40.67m，拱 架厚2.8m。另设环向、 斜向桁架作为相互支 撑，形成三维结构空 间网架。
西尔斯大厦位于美国芝加哥。上图是芝加哥的高层建筑
西尔斯大 厦是世界 最高的全 钢结构建 筑
高442m， 110层， 建筑面积 41,3800平 方米
远望 西尔 斯大 厦
Sears目前是世界最高的 全钢结构。高442m,共 110层，建筑面积41.38 万平方米。建于1974年。
它的标准层是一个在 九个23m*23m成束筒 结构基础上形成的 69*69m的方形平面。
该大厦1931年落成，是70年代 以前世界上最高的建筑。纽约州 别名帝国州，故名。大厦位于纽 约繁华的第五号大街上。底部面 积130*60平方米，向上逐渐收缩， 85层之下为普通的使用建筑面积， 85层以上收缩为直径10米高61米 的尖塔。塔本身相当于17层，因 此帝国大厦号称102层，塔顶距 地面380米有效使用面积6万平方 米。帝国大厦从动工到交付使用 只用了19个月，平均每5天多建 一层，施工速度极快。大楼主要 是办公用房，共装67部电梯。据 观测大厦在大风中最大摆幅为 7.6厘米，对人的感觉和安全没 有影响。1945年7月，一架巨型 轰炸机在大雾中撞上大厦第79层， 飞机坠毁，大厦只有局部破损， 总体未受影响。
日本东京 都体育馆
建于1990年
建筑师的设计意图是创造三个不同空间，作为整个建筑综合 体的独立部分，它们从尺度、形状和形式上有所相同。主场 馆的设计中，视觉效果上，追求独创的方案设计与施工中内 在难度使之成为工程的矛盾焦点。建筑最出奇之处在于壳状 屋顶，它具有未来派的外观和太空船的形象。在这座密封的 结构内部，有两层观众席环绕赛场布置，所有座位视觉效果 都一样好。
建筑设计之常用结构体系所适用的建筑类型
建筑结构体系
第1章 墙体承重结构所适用的建筑类型 1.1 砌体墙承重体系
三． 分类
横墙承重
砌体墙 承重体系
纵墙承重 纵横墙混合承重 混合承重
建筑结构体系
第1章 墙体承重结构所适用的建筑类型 1.1 砌体墙承重体系 一．横墙承重体系
竖向荷载传力路线： 屋（楼）面荷载 → 横墙 → 基础 → 地基
建筑结构体系
建筑结构体系
雷诺汽车中心—悬索与屋面钢 梁混合使用
建筑结构体系
第3章 空间结构所适用的建筑类型
3.1.4 膜
在本质上也是受拉构件。像薄壳一 样，兼有承重和围护的双重功能。 其张拉力来源于充气或者用桅杆、 拱、拉索等构件来将膜绷紧。由于 这些构件灵活的布置形式以及膜本 身轻柔的外表，在城市室外空间小 品中也常应用。
多层空旷房屋。
建筑结构体系
第1章 墙体承重结构所适用的建筑类型 1.2 钢筋混凝土墙承重体系
按施工工艺分类： ① 现浇式 ② 预制装配式
建筑结构体系
第1章 墙体承重结构所适用的建筑类型 1.2 钢筋混凝土墙承重体系
一． 现浇式——剪力墙
1. 特点：
① 结构整体性好，刚度大、抗侧力性能好，同时 抗震性能也较好。
建筑结构体系
第2章 骨架结构所适用的建筑类型
2.2 框剪体系、框筒体系
一． 框筒体系定义
二．
在平面为点状的高层或超高层建筑中，
可以通过周边加密柱距成为框筒，或在垂直
交通枢纽部位（楼梯间、电梯井等）布置为
刚性的剪力墙核芯筒，以增大建筑物抗水平侧
力的刚度；在其四周用梁柱形成外围结构，
以在得到大面积的灵活空间的基础上去的更好
建筑结构体系
第1章 墙体承重结构所适用的建筑类型 1.1 砌体墙承重体系

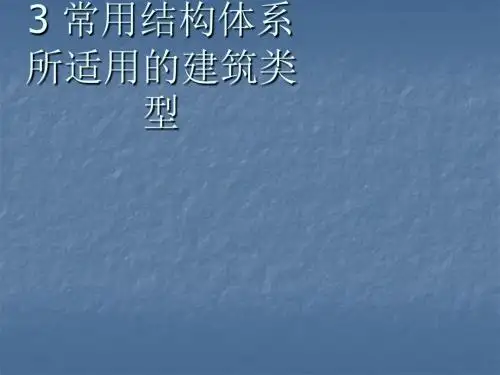

常用结构体系所适用的建筑类型ppt课件
a.剪力墙宜均匀布置在建筑物的周边、楼 梯间、电梯间、平面形状变化和竖向荷载 较大等部位。幻灯片 33 b.平面形状凹凸较大时，宜在凸出部分的 端部附近布置剪力墙。 c. 剪力墙宜贯通建筑物的全高，避免刚 度突变。
3.3 常用的建筑结构形式
由于框架－剪力墙是以框架为主体、 以剪力墙为辅助，以补救框架结构不足 的一种组合体系，适用于25层以下的建 筑，最高不宜超过30层。
3.3 常用的建筑结构形式
图3.9
框架－剪力墙结构
Back
某框剪体系高层旅馆平面
某框筒体系高层办公楼平面
3.3 常用的建筑结构形式
图6.12
框架剪力墙结构
Back
3.3 常用的建筑结构形式
3.3.3.3 剪力墙结构体系的类型及适用范围
（2 框支剪力墙结构将剪力墙结构房屋的 底层或底部几层做成框架，这种结构亦称 为带转换层高层建筑结构
3.3 常用的建筑结构形式
3.3.4 简体结构
3.3.4.1
简体结构的概念
由若干纵横交接的剪力墙集中到房屋 内部或外部形成封闭筒体的骨架称为筒体 结构。筒体可以由剪力墙组成，也可以由 密柱框筒组成。
3.3 常用的建筑结构形式
3.3.4.2
简体结构的适用范围
筒体结构的空间结构有很大的抗侧 力刚度和抗扭能力，同时剪力墙集中布 置使建筑平面设计具有很大的灵活性， 因此主要用于各种高层和超高层公共建
3.3.2 框架结构
3.3.2.1
框架结构概述
1.概念 框架结构是由梁和柱刚性连接的骨 架结构，如图3.5所示。
3.3 常用的建筑结构形式
图3.5 框架结构体系 (a)横向框架体系；(b)纵向框架体系
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑物墙体分类
1、按墙体在房屋中所处位置分
内墙内横墙 内纵墙源自外墙外纵墙外横墙（山墙）
墙承重结构系统所适应的建筑类型
横墙
纵墙
窗间墙
窗下墙
墙承重结构系统所适应的建筑类型
➢ 砌体墙承重
●横墙承重的方式在纵方向可以获得较大的开窗面积，易得到较好的采 光条件，但平面较呆板
●纵墙承重的方式可减少横墙的数量，对开放室内空间有一定的好处， 但其整体刚度往往不如横墙承重的方案好，纵向开窗面积也受到限制， 所以在高烈度地震区应慎重对待
墙承重结构系统所适应的建筑类型
➢ 钢筋混凝土墙承重系统 预制装配式盒子住宅
1.主要预制构件——盒子形状的建筑单元，还可以包括支承的框 架 2.承重方式——盒子间相互叠合；用筒体作为支承，悬挂或者悬 吊盒子单元；盒子像抽屉一样放置在支承框架中
墙承重结构系统所适应的建筑类型 钢筋混凝土墙承重系统----1967年蒙特利尔世界博览会展出的预制装配式盒子住宅
砖石结构的住宅和小型旅馆
早期砌体墙承重的主要材料是生土、 砖和石，现在主要是砖和各种砌块。
生土墙承重实例
什么土是生土？
没有腐殖质（或极少），土质疆硬板 结，透水性差，缺乏营养的土一般谓之生 土。如深土层下的黄疆土。
含有大量腐殖质，质地疏松，微生物 丰富的土谓之熟土。如农家园地、树林等 的表层土，或泥碳（树木、藻类埋在地层 下经过成千上万年后形成）都是熟土。熟 土具备了植物生长的条件，很适合植物栽 培。
生土墙承重实例
外墙面的装饰图案利用泥土的可塑性，雕 刻出美丽的图案作为装饰
俄勒冈州波特兰市 艺术风格的居民生活合作社
生土墙承重实例
英格兰德文 古老的土制小别墅
小别墅屋可以说是英国 的典型建筑，其外观看上 去简直就是“英国乡下” 房屋的典型代表。在这里， 土窖永远不会过时。这件 拥有白色外墙面和茅草屋 顶的土制小别墅已经存在 了几个世纪之久，在墙上 的牌子上写着令人难以置 信的建造日期：1539年。
墙承重结构系统所适应的建筑类型 现浇钢筋混凝土剪力墙体系的高层住宅楼
墙承重结构系统所适应的建筑类型
二、骨架结构支承系统所适用的建筑类型
骨架结构支承系统——对于建筑空间布置在构思上主要在于用两 根柱子和一根横梁来取代了一片承重墙。这样原来在墙承重结构支承 系统中被承重墙体占据的空间就尽可能地给释放了出来，使得建筑结 构构件所占据的空间大大减少，而且在骨架结构承重系统中，无论是 内、外墙均不承重，可以灵活布置和移动，因此较为适用于那些需要 灵活分隔空间的建筑物，或是内部空间开敞的建筑物，而且建筑立面 处理也较为灵活。
地上层的表土是熟土，下面深处是生 土，熟土长庄稼，生土不长，经过晾晒 才能长庄稼。生土经过晾晒施肥才能用。
客家民居土制建筑
生土墙承重实例
墙承重结构系统所适应的建筑类型
象征东德和西德“团圆”的和解 教堂位于柏林墙遗址旁，而这里曾是 “势不两立的无人地带”。这是一座 富有特色的教堂结构的夯土建筑。教 堂核心使用经过冲压技术处理的黏土 混合沙砾、碎石和泥土，制作成的土 墙可为自身与部分屋顶承重，地板也 采用黏土建材，屋顶采用木结构与铜 皮组合，由外墙的木柱承重。
●纵、横墙混合承重的方案除应有一定数量的纵墙及横墙拉齐以加强 建筑物的刚度、满足抗震的要求外 ，其墙体的布置相对较为自由， 在平面组合方面可获得交通组织的方便并能够形成较好的采光和通风 的条件，尤其适用于民用住宅
第1章 墙承重结构系统所适应的建筑类型
砌体墙承重实例
墙承重结构系统所适应的建筑类型

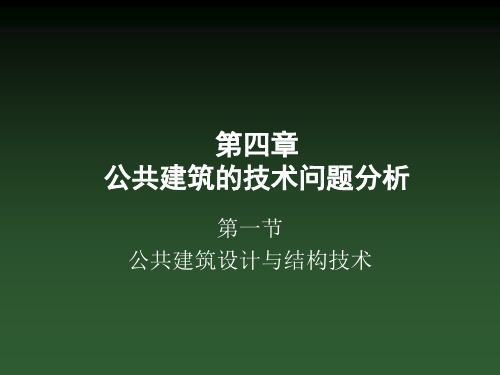

第四章 公共建筑的技术问题分析
第一节 公共建筑设计与结构技术
1、墙承重结构系统所适应的建筑类型 2、骨架结构支承系统所适用的建筑类型 3、空间结构支承系统所适用的建筑类型
一、墙承重结构系统所适应的建筑类型
墙承重结构支承系统——以部分或全部建筑外墙以及若干固定不变 的建筑内墙作为垂直支承系统的一种体系 墙承重结构支承系统 ➢ 砌体墙承重 :墙体材料的来源丰富，施工方便，对建筑平面的适应 性强，因此大量应用于低层和多层的民用建筑，特别是住宅、旅馆、 学校、幼托、办公用房和一些小型商业用房、工业厂房、诊疗所等 ➢ 钢筋混凝土墙承重系统 ：预制装配式的建筑平面相对较为规整， 往往以横墙承重居多，使用不够灵活，但能够适应一般的学校、宿舍、 旅馆、住宅、办公等建筑的要求 ；现浇的往往大量应用于高层建筑， 特别是高层的办公楼、旅馆、病房、住宅等建筑中
生土墙承重实例
现代建筑美学 纳帕溪谷山顶夯土别墅
生土墙承重实例
这座别墅为我们展现了夯 土工艺的多功能性。该建 筑由占地5000平方英尺， 墙体厚达2英尺。它拥有 卓越的能源利用效率，获 得了奥斯汀市绿色建筑项 目五颗星的能源等级评分
五颗星能源等级 德克萨斯州西湖山的夯土别墅
生土墙承重实例
这个结构不同寻常的土窖小屋 打破了典型的盒子状四方造型 轮廓，采用圆形教堂式入口设 计。窗子采用钻石形状的设计， 让大家见识到土窖屋也能绽放 出的艺术魅力
墙承重结构系统所适应的建筑类型
➢ 钢筋混凝土墙承重系统
板材装配式建筑体系
1.主要预制构件——成片的墙体及大块的楼板 2.承重方式——以横墙承重为主，也可以用纵墙承重或者纵、横墙混 合承重
墙承重结构系统所适应的建筑类型
墙承重结构系统所适应的建筑类型 钢筋混凝土墙承重系统----板材装配式建筑
土窖屋也能绽放艺术魅力 太阳光瑜伽工作室
砌体墙承重实例
墙承重结构系统所适应的建筑类型
砖墙承重的混合结构多层学生宿舍
砌体墙承重实例
墙承重结构系统所适应的建筑类型
某混合结构的多层教学楼
砌体墙承重实例
砌块墙承重的混合结构实验楼
墙承重结构系统所适应的建筑类型
➢ 钢筋混凝土墙承重系统
板材装配式建筑体系 预制装配式盒子住宅 现浇钢筋混凝土剪力墙体系
柏林墙遗址旁的椭圆形的和解教堂
生土墙承重实例
绿色环保 建筑师保罗-韦纳的夯土住家
虽然在20世纪的一段时间里夯土曾被流行趋势所摒弃，但现在，这种来自 于大自然、低成本且具有良好耐热度的环保绿色材料又再度得到了不少建 筑师们的宠爱。夯土所具有的防火、隔音、防毒等特性再次受到人们的关 注，而且也能避免木材使用过程中所造成的森林砍伐问题
