晶体管串联型稳压电源

晶体管稳压电路
晶体管稳压电路是一种用晶体管组成的电路，用于稳定输出电压。

它通常由一个晶体管、一个二极管和几个电阻组成。

常见的晶体管稳压电路有两种类型：串联稳压电路和并联稳压电路。

1.串联稳压电路（也称为基准电压稳压电路）：它使用一个晶体管作为一个可变电阻，通过负反馈的原理来稳定输出电压。

当输入电压上升时，通过调节晶体管的电阻，输出电压将下降，从而保持在一个较稳定的水平。

常见的串联稳压电路有基准二极管稳压器（例如，Zener二极管稳压器）和传统电流源稳压器（例如，穆斯堡尔电源）。

2.并联稳压电路（也称为电流限制稳压电路）：它使用晶体管和电阻组成一个负反馈回路，通过限制输出电流来稳定输出电压。

当输入电压增加时，输出电流增加，并通过电阻来产生一个反馈信号，使晶体管逐渐关闭，进而限制输出电流和稳定输出电压。

一种常见的并联稳压电路是电流源稳压器，它通常由一个晶体管、一个电流源和几个电阻组成。

晶体管稳压电路在电子设备中广泛应用，用于稳定电源电压，以确保电子元器件在合适的工作范围内运行。

这些电路对于许多应用，如电子设备、通信系统、工业控制和自动化等，都起到了关键的作用。

串联型晶体管稳压电源制作与调试实训问题
1. 电源输出电压波动过大或输出电压不稳定
可能的原因：
- 电路中元件的连接不牢固，或者元件选用不合适。

- 没有正确地排除故障，导致电源未正常工作。

- 输入电压不稳定。

解决方法：
- 检查电路连接情况。

- 更换元件，或调整元件值。

- 仔细排查故障，进行逐步排除。

- 检查输入电压，并使用稳压供电以确保输入电压稳定。

2. 电路中元件烧坏
可能的原因：
- 元件工作时超负荷，导致元件烧坏。

- 元件选择不合适。

- 电路中存在短路或其他故障导致元件受损。

解决方法：
- 检查电路中元件的额定电流和功率，确认是否需要更换更大功率的元件。

- 更换合适的元件。

- 重新检查电路连接情况，找到并排除短路和故障。

3. 整个电路完全无反应，没有工作
可能的原因：
- 电源未通电，或电源出现故障。

- 电路连接出现问题，或电路中的部分元件损坏。

解决方法：
- 检查电源连接情况以及电源是否出现故障。

- 检查电路连接情况，确认元件的正负极连接正确，排除可能的短路和故障。

- 检查电路中的所有元件，并重新选用合适的元件替换可能损坏的部件。

以上仅是可能出现的问题和解决方法，实际情况需要具体分析和排查。

在制作和调试过程中，需要严格按照制作说明和安全规范进行操作，避免出现意外情况。

在遇到无法排除的问题时，可以咨询老师或相关技术人员寻求帮助。

变压器互感器制造工试题及答案一、单选题（共100题，每题1分，共100分）1、晶体管串联型稳压电源中调整管断开会造成输出( )A、电流增加B、电压不变C、无电压D、电压增加正确答案：C2、TTL集成门电路使用时，输入端悬空表示的电平是( )A、零电平B、低电平C、高电平D、不确定正确答案：C3、把空载变压器从电网中切除，将引起( )。

A、过电流；B、电网电压降低；C、无功减小。

D、过电压；正确答案：D4、电流互感器的一次绕组匝数很少，串联在线路里，其电流大小取决于线路的（）。

A、最小电流B、负载电流C、额定电流D、最大电流正确答案：B5、焊接集成电路一般选用功率（）W的内热式电烙铁。

A、50B、35C、20D、75正确答案：C6、蓄电池室内温度在( )之间。

A、不高于50℃；B、10～30℃；C、5～10℃；D、－10～0℃。

正确答案：B7、电感器在电路中用字母（）表示A、HB、LC、CD、R正确答案：B8、SN10-10型断路器导电杆行程可用增减( )来调整。

A、限位器垫片；B、缓冲胶垫。

C、绝缘垫片；D、绝缘拉杆；正确答案：A9、从业人员在（）人以下的非高危行业的生产经营单位，可以不设置安全生产管理机构，但至少应配备兼职的安全生产管理人员。

A、500B、300C、1000D、200正确答案：B10、在小电流接地系统中，发生金属性接地时接地相的电压( )。

A、等于零；B、等于10kV；C、升高；D、不变。

正确答案：A11、MF47型万用表交流电压挡位有( )A、1V、5V、250V、500V、1000VB、1V、5V、25V、50V、100VC、1V、5V、25V、500V、1000VD、10V、50V、250V、500V、1000V正确答案：D12、电容器在电路中用字母（）表示A、LB、HC、CD、R正确答案：C13、输出信号的幅度随输入信号频率的变化关系为( )A、相频特性B、静态特性C、幅频特性D、动态特性正确答案：C14、在供电线路上安装保险丝，这种方法符合（）安全技术措施基本原则A、设置薄弱环节B、消除危险源C、隔离D、限制能量正确答案：A15、连接CY3液压机构与工作缸间的油管路，为便于排气，沿操作机构方向有约( )的升高坡度。

串联型直流稳压电源设计报告一、设计题目题目：串联型直流稳压电源二、设计任务：设计并制作用晶体管、集成运算放大器电阻、电阻器、电容组成的串联型直流稳压电源。

要求指标：1、输出电压6V、9V两档，同时具备正负极性输出；2、输出电流：额定电流为150mA，最大输出电流为500mA；3、在最大输出电流的时候纹波电压峰值▲V op-p≤5mv；4、保护电路：过流保护。

三、原理电路和程序设计：1、电路原理方框图：2、原理说明：（1）单相桥式整流电路可以将单相交流电变换为直流电；（2）整流后的电压脉动较大，需要滤波后变为交流分量较小的直流电压用来供电；（3）滤波后的输出电压容易随电网电压和负载的变化波动不利于设备的稳定运行；（4）将输出电压经过稳压电路后输出电压不会随电网和负载的变化而变化从而提高设备的稳定性和可靠性，保障设备的正常使用；（5）关于输出电压在不同档位之间的变换，可以将稳压电源的电压设置为标准电压再对其进行变换，电压在档位间的调节由于只有6V和9V两档则可以通过开关来转换，从而实现对输出电压的转换。

而正负电源则需要一个六脚开关来控制变换。

四：方案选择1、变压、滤波电路方案一和方案二的变压电路和滤波电路相同，二者的差别主要体现在稳压电路部分。

图1 变压和滤波电路2、稳压电路方案一：此方案以稳压管D1的电压作为三极管Q1的基准电压，电路引入电压负反馈，当电网电压波动引起R 2两端电压的变化增大（减小）时，晶体管发射极电位将随着升高（降低），而稳压管端的电压基本不变，故基极电位不变，所以由E B BE U U U -=可知BE U 将减小（升高）导致基极电流和发射极电流的减小（增大），使得R 两端的电压降低（升高），从而达到稳压的效果。

负电源部分与正电源相对称，原理一样。

图2 方案一稳压部分电路方案二：该方案稳压电路部分如下图3所示，稳压部分由调整（Q1三极管），比较电路（集成运放741），基准电压电路（稳压管D2 02BZ2.2），采样电路（采样电路由R2、R3、R4组成）组成。

直流稳压电源(Ⅰ)串联型晶体管稳压电源实训指导（特别提醒：实验电路图中可能存在有的元器件数值与实验电路板中的不相同，实验时应以实验电路板中的为准。

另外，由于元器件老化、湿度变化、温度变化等诸多因素的影响所致，实验电路板中所标的元器件数值也可能与元器件的实际数值不一致。

有的元器件虽然已经坏了，但仅凭肉眼看不出来。

因此，在每次实验前，应该先对元器件（尤其是电阻、电容、三极管）进行单个元件的测量（注意避免与其它元器件或人体串联或并联在一块测量）。

并记下元器件的实际数值。

否则，实验测得的数值与计算出的数值可能无法进行科学分析。

）一．实验目的1．研究单相桥式整流、电容滤波电路的特性。

2．掌握串联型晶体管稳压电源主要技术指标的测试方法。

二．实验原理电子设备一般都需要直流电源供电。

这些直流电除了少数直接利用干电池和直流发电机外，大多数是采用把交流电(市电)转变为直流电的直流稳压电源。

u u ut t t t t图14—1直流稳压电源由电源变压器、整流、滤波和稳压电路四部分组成，其原理框图如图14—1所示。

电网供给的交流电压u1(220V，50H Z)经电源变压器降压后，得到符合电路需要的交流电压u1，然后由整流电路变换成方向不变、大小随时间变化的脉动电压u3，再用滤波器滤去其交流分量，就可得到比较平直的直流电压u r。

但这样的直流输出电压，还会随交流电网电压的波动或负载的变化而变化。

在对直流供电要求较高的场合，还需要使用稳压电路，以保证输出直流电压更加稳定。

图14—2图14—2是由分立元件组成的串联型稳压电源的电路图。

其整流部分为单相桥式整流、电容滤波电路。

稳压部分为串联型稳压电路，它由调整元件(晶体管V1 )比较放大器V3、R1，取样电路R4、R5、RP，基准电压R2、VST和过流保护电路V3管及电阻等组成。

整个稳压电路是一个具有电压串联负反馈的闭环系统，其稳压过程为：当电网电压波动或负载变动引起输出直流电压发生变化时，取样电路取出输出电压的一部分送入比较放大器，并与基准电压进行比较，产生的误差信号经V 2放大后送至调整V 1的基极，使调整管改变其管压降，以补偿输出电压的变化，从而达到稳定输出电压的目的。

晶体管串联稳压电路工作原理是引言：稳压电路是电子电路中常见的一种电路，其作用是在输入电压发生波动时，输出电压保持稳定。

晶体管串联稳压电路是一种常用的稳压电路，本文将介绍晶体管串联稳压电路的工作原理及其应用。

一、晶体管的基本原理晶体管是一种半导体器件，由P型、N型半导体材料组成。

它具有三个引脚，分别是发射极（Emitter）、基极（Base）和集电极（Collector）。

晶体管的工作原理是基于PN结的导电特性。

当晶体管的基极-发射极间的电压大于某个阈值时，PN结会呈现正向偏置。

此时，电子从N型半导体注入到P型半导体中，同时空穴从P型半导体注入到N型半导体中，形成电流。

这个过程被称为晶体管的放大作用。

二、晶体管串联稳压电路的工作原理晶体管串联稳压电路是一种基于晶体管的负反馈电路。

它由两个晶体管和若干个电阻组成。

在晶体管串联稳压电路中，一个晶体管被称为调整管（Adjusting Transistor），另一个晶体管被称为参考管（Reference Transistor）。

调整管的基极通过一个电阻与输入电压相连，调整管的发射极通过一个电阻与输出电压相连。

参考管的发射极通过一个电阻与输出电压相连，参考管的基极通过一个电阻与参考电压相连。

当输入电压发生波动时，调整管的工作状态也会发生变化。

调整管的发射极电压变化将导致参考管的工作状态发生变化，从而调整输出电压，使其保持稳定。

三、晶体管串联稳压电路的应用晶体管串联稳压电路在电子设备中有着广泛的应用。

它可以用于电源电压稳定，保护其他电子元件免受电压波动的影响。

例如，晶体管串联稳压电路可以用于手机充电器中。

当输入电压波动时，稳压电路可以使输出电压保持稳定，保护手机免受电压波动的损害。

晶体管串联稳压电路还可以用于电子仪器的电源稳定。

在实验室中，各种电子仪器需要稳定的电源供电，以确保实验结果的准确性和可靠性。

晶体管串联稳压电路可以起到稳定电源电压的作用，为实验仪器提供稳定的工作条件。

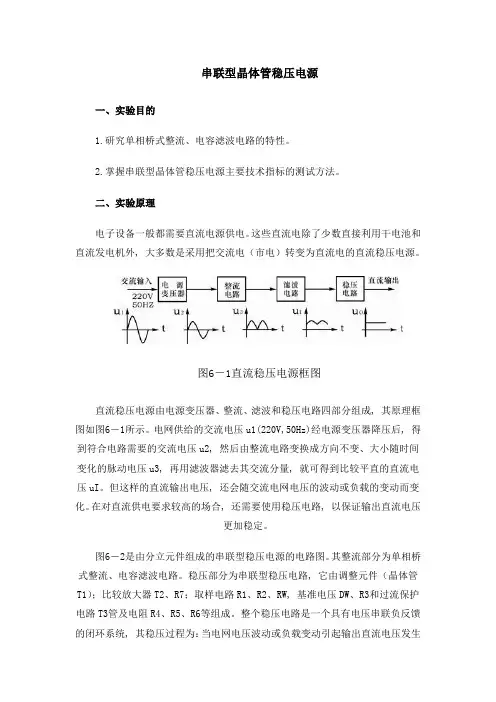

串联型晶体管稳压电源一、实验目的1.研究单相桥式整流、电容滤波电路的特性。

2.掌握串联型晶体管稳压电源主要技术指标的测试方法。

二、实验原理电子设备一般都需要直流电源供电。

这些直流电除了少数直接利用干电池和直流发电机外, 大多数是采用把交流电（市电）转变为直流电的直流稳压电源。

图6－1直流稳压电源框图直流稳压电源由电源变压器、整流、滤波和稳压电路四部分组成, 其原理框图如图6－1所示。

电网供给的交流电压u1(220V,50Hz)经电源变压器降压后, 得到符合电路需要的交流电压u2, 然后由整流电路变换成方向不变、大小随时间变化的脉动电压u3, 再用滤波器滤去其交流分量, 就可得到比较平直的直流电压uI。

但这样的直流输出电压, 还会随交流电网电压的波动或负载的变动而变化。

在对直流供电要求较高的场合, 还需要使用稳压电路, 以保证输出直流电压更加稳定。

图6－2是由分立元件组成的串联型稳压电源的电路图。

其整流部分为单相桥式整流、电容滤波电路。

稳压部分为串联型稳压电路, 它由调整元件（晶体管T1）；比较放大器T2、R7；取样电路R1、R2、RW, 基准电压DW、R3和过流保护电路T3管及电阻R4、R5、R6等组成。

整个稳压电路是一个具有电压串联负反馈的闭环系统, 其稳压过程为：当电网电压波动或负载变动引起输出直流电压发生变化时, 取样电路取出输出电压的一部分送入比较放大器, 并与基准电压进行比较, 产生的误差信号经T2放大后送至调整管T1的基极, 使调整管改变其管压降, 以补偿输出电压的变化, 从而达到稳定输出电压的目的。

图6－2串联型稳压电源实验电路由于在稳压电路中, 调整管与负载串联, 因此流过它的电流与负载电流一样大。

当输出电流过大或发生短路时, 调整管会因电流过大或电压过高而损坏, 所以需要对调整管加以保护。

在图6－2电路中, 晶体管T3.R4.R5.R6组成减流型保护电路。

此电路设计在I0P ＝1.2I0时开始起保护作用, 此时输出电流减小, 输出电压降低。

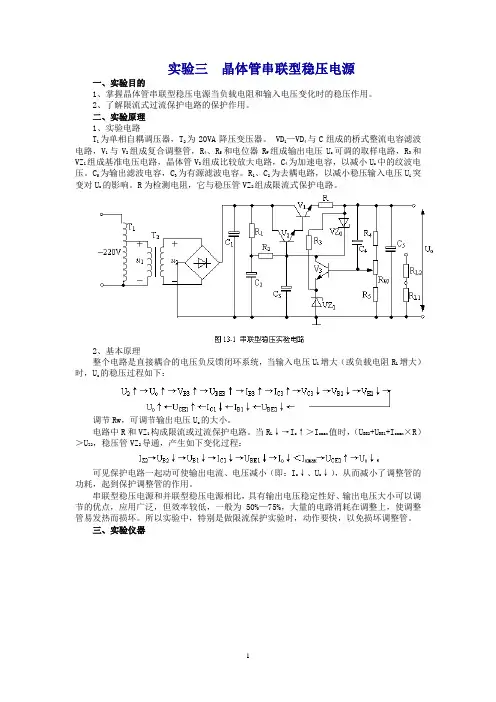

实验三晶体管串联型稳压电源一、实验目的1、掌握晶体管串联型稳压电源当负载电阻和输入电压变化时的稳压作用。

2、了解限流式过流保护电路的保护作用。

二、实验原理1、实验电路T1为单相自耦调压器，T2为20VA降压变压器。

VD1—VD4与C组成的桥式整流电容滤波电路，V1与V2组成复合调整管，R4、R5和电位器R W组成输出电压U o可调的取样电路，R3和VZ1组成基准电压电路，晶体管V3组成比较放大电路，C4为加速电容，以减小U o中的纹波电压。

C5为输出滤波电容，C3为有源滤波电容。

R1、C2为去耦电路，以减小稳压输入电压U i突变对U o的影响。

R为检测电阻，它与稳压管VZ2组成限流式保护电路。

2、基本原理整个电路是直接耦合的电压负反馈闭环系统，当输入电压U1增大（或负载电阻R L增大）时，U o的稳压过程如下：调节Rw，可调节输出电压U o的大小。

电路中R和VZ1构成限流或过流保护电路。

当R L↓→I o↑＞I omax值时，（U BE2+U BE1+I omax×R）＞U Z2，稳压管VZ2导通，产生如下变化过程：可见保护电路一起动可使输出电流、电压减小（即：I o↓、U o↓），从而减小了调整管的功耗，起到保护调整管的作用。

串联型稳压电源和并联型稳压电源相比，具有输出电压稳定性好、输出电压大小可以调节的优点，应用广泛，但效率较低，一般为50%—75%，大量的电路消耗在调整上，使调整管易发热而损坏。

所以实验中，特别是做限流保护实验时，动作要快，以免损坏调整管。

三、实验仪器四、实验内容与步骤1、输出电压可调范围测试（1）按图接好线路，调节调压器使U2=18V，负载开路（R L=∞）；（2）将R W调到最上和最下，分别测量这两种情况的输出电压U o，这两个电压的范围，便是稳压电源输出电压的可调范围，填入表13-1中。

2、输入电压波动时的稳压情况（设负载电阻不变，R L=∞）（1）当输入电压U2=8V时，调节R W使U o=15V。

开关电源的分类
一、按负载的连接方式分类
1.串联型：开关电源中开关晶体管与负载串联起来。

2.并联型：开关电源中开关晶体管与负载并联起来.
串联型开关电源的输出端通过开关调整管及整流二极管与电网相连，因电网隔离性差整机底版带电，不便于外界接口，如音视频插口，耳机插口等，并联自激式开关电源，其输出端与电网间有有开关变压器进行电路上的隔离，因此机板上除了与开关变压器初级相连的开关电源部分外，其余均不带电，安全性好，也容易与外界接口，通过开关变压器的次级可以做到多路电压输出。

二、按稳压控制方式分类
1.脉冲宽度控制式：利用加到开关调整脉冲宽度的不同，控制开关调整的导通时间，达到稳定的输出目的。

2.频率控制式：控制振荡器的重复周期，达到稳压的目的。

目前生产的彩电电视机绝大部分是采用脉冲宽度控制式，频率控制式采用得少。

三、按激励方式分类
1.他激式：需要开关电源外的激励信号来启动开关调整的方式。

2.自激式：由开关调整管自激振荡来启动开关调整管的方式。

一般他激式都是由逆程脉冲作为开关调整管导通的激励信号，部分自激式开关电源为了使振荡频率与行频同步，也采用行逆程脉冲做为触发电平。

目前用得较多的是自激式并联型开关电源开关。

晶体管串联稳压电路：工作原理与应用
晶体管串联稳压电路是一种常用的电子元件，它可以提供稳定的输出电压，在电子设备、电池充电器、LED灯等产品中广泛应用。

本文将介绍晶体管串联稳压电路的工作原理及其应用。

首先，我们需要了解晶体管的基本原理。

晶体管有三根引脚：发射极、基极和集电极。

当基极施加正向电压时，电子将从发射极流向集电极；而当基极施加反向电压时，电子则无法流动。

通过这种电子的控制方式，晶体管可以实现稳压的目的。

在晶体管串联稳压电路中，电压稳定器的核心是Zener二极管。

Zener二极管的正向额定电压（一般为0.7V）下，电流将通过晶体管的基极、发射极、Zener二极管的负极，再经过负载电阻，最后流回电源的负极。

当负载电流增加时，Zener二极管的负极电压不变，因此保持晶体管的输入电压稳定，从而实现稳定的输出电压。

除了基本的稳压电路之外，晶体管串联稳压电路还有一些扩展应用。

其中之一是电池充电器。

在这种应用中，稳压器将电压稳定在特定的电压水平，确保充电电流与电池容量的要求相匹配。

同时，稳定电池电压还有利于延长电池的使用寿命。

另一个应用是LED灯。

在LED 驱动电路中，晶体管串联稳压电路可实现稳定的直流电压供应，从而保证LED的正常发光。

总而言之，晶体管串联稳压电路是一种非常常用的电子元件，它具有稳压、降噪、保护负载等重要功能，并且在许多电子系统和应用中发挥着重要作用。

实验报告实验9系别通信工程班号组别实验者实验日期2013年5月22日实验报告完成日期2013年5月25日指导教师意见实验九晶体管直流稳压电源的安装与调试一、实验目的1、了解晶体管串联型稳压电源的工作原理。

2、掌握晶体管稳压电源的焊接、调整和测试方法。

二、实验原理。

晶体管串联型稳压电源的组成框图如图一所示。

220V交流市电经变压、整流、滤波后得到的脉动直流电压Vi，它随市电的变化或直流负载的变化而变化，所以，Vi是不稳定的直流电压。

为此，必须增加稳压电路。

稳压电路由取样电路、比较电路、基准电压和调整元件等部分组成。

1、稳压电路的工作原理。

当输出电压Vo发生变化时，取样电路取出部分电压nVo，加到比较放大器上与基准电压进行比较放大，通过调整元件，调节调整元件上的压降Vce1，使Vo做相反的变化，从而达到使输出电压Vo基本稳定。

本实验电路图如图二所示，图中，市电经变压器T、二极管D1--D4和电容C1组成的桥式整流和电容滤波电路；在A、B两端得到不稳定的直流电压Vi；由BG1、BG2组成的复合调压电路，为BG3的发射极提供一个基准电压Vz，R2为BG3集电极负载电阻；R1、C2为滤波电路，它进一步减小Vi的纹波，使经过R2作用到调整管基极的纹波减小，则输出的纹波电压也减小；R3、R4和BG4组成限流型保护电路，当输出电流Io超过额定值时，则检测电阻R3上压降增大，使BG4导通，导致集电极电压下降，从而使Vo下降，Io不载增大，起到限流保护作用，C3为纹波短路电容，提高纹波电压的取样比；C4为输出端滤波电容，可进一步减少输出纹波，并可向负载提供较大的脉冲电流。

2、稳压电源的主要技术指标：(1)输出电压Vo：V o≈Vz/n式中，Vz为基准电压，n为取样电路分压比，一旦稳压管的Vz选定后，只要改变n就可调节输出电压Vo;(2)输出最大电流Iomax:稳压器最大允许输出电流的大小，主要取决于调整管的最大允许电流I CM和功耗P CM 要保证稳压器正常工作，必须满足：Iomax≤ICM和Iomax (Vi-V o)≤P CM(3)输出电阻Ro：输出电阻表示负载变化时，输出电压维持稳定输出电压的能力。

实验名称：串联型晶体管稳压电源实验
实验目的：通过构建串联型晶体管稳压电路，研究其稳压性能。

实验原理：
串联型晶体管稳压电路是一种常用的稳压电路，由晶体管和稳压二极管组成。

晶体管的基极接入参考电压源，而稳压二极管则连接负载电阻。

当输入电源电压发生变化时，通过调节晶体管的电流增益，使稳压二极管的电压保持不变从而实现稳压。

实验步骤：
1.装配电路：按照实验原理连接电路，确保电路连接正确无误。

2.调整电路：调整电路中晶体管的电流增益以及稳压二极管的额定电压，使得电路稳定工作在所需稳定电压下。

3.测试电路：将输入电源的电压逐渐变化，观察输出电压的变化情况，记录数据。

4.分析结果：根据记录的数据，分析电路的稳压性能，包括输出电压的变化范围、稳定性等指标。

实验结果：
在实际搭建并调整电路后，记录下了不同输入电压对应的输出电压。

根据数据分析结果，我们得到了电路的稳压性能，比如输出电压的波动范围、稳定性等。

实验总结：
通过本次实验，我们深入了解了串联型晶体管稳压电路的原理和性能。

同时，我们也了解到了实际搭建和调整电路的过程中可能遇到的问题和解决方法。

这对我们今后的电路设计和实验有很大帮助。

晶体管串联型稳压电路
晶体管串联型稳压电路是一种常见的线性稳压电源电路，它利用晶体管（通常是双极型晶体管BJT）作为调整元件，通过串联连接在电路中，以稳定输出电压。

这种电路通常包括以下七个部分。

1.输入整流滤波电路：输入交流电源首先通过整流电路（如全波整流或半波整流）进行整流，然后通过滤波电容滤波，得到平滑的直流电压。

2.基准电压源：提供一个稳定的参考电压，用于比较和调整输出电压。

3.比较放大电路：将基准电压与输出电压进行比较，并通过放大电路放大误差信号，以控制调整管的工作状态。

4.调整管：通常是双极型晶体管，它根据比较放大电路的信号来调整其导通程度，从而控制负载上的电压。

5.负载：电路的输出端，可以是直流负载，如电阻、灯泡等。

6.反馈网络：将输出电压的一部分反馈到比较放大电路，以形成一个闭环控制系统，确保输出电压的稳定性。

7.保护电路：在发生过载、短路或其他异常情况时，保护电路可以切断电源，防止电路损坏。

晶体管串联型稳压电路的工作原理是，当输出电压因负
载变化或输入电压波动而偏离设定值时，比较放大电路会检测到这一变化，并通过调整管来调节输出电压，使其恢复到设定值。

这样，通过不断的比较和调整，电路能够保持输出电压的稳定。

这种电路的优点是输出电压稳定，负载调整率低，但缺点是效率不高，因为调整管在调节电压时会消耗能量。

此外，当负载电流较大时，调整管可能会因为温升过高而影响电路的稳定性。

因此，在实际应用中，需要根据具体需求选择合适的电路设计和元件。
