接触网补偿简介

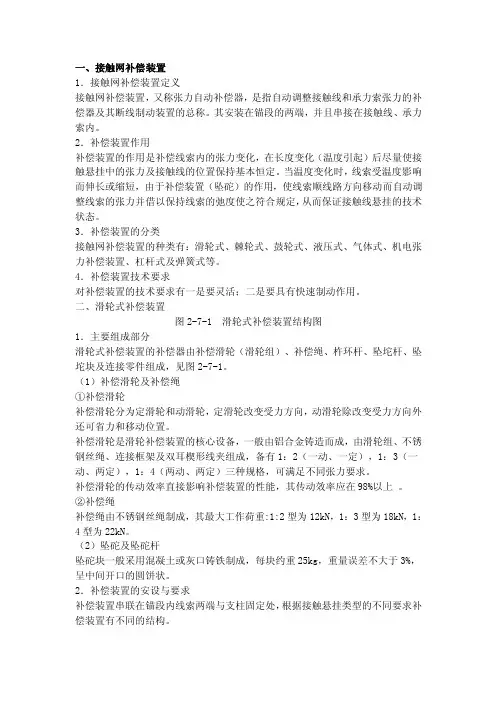

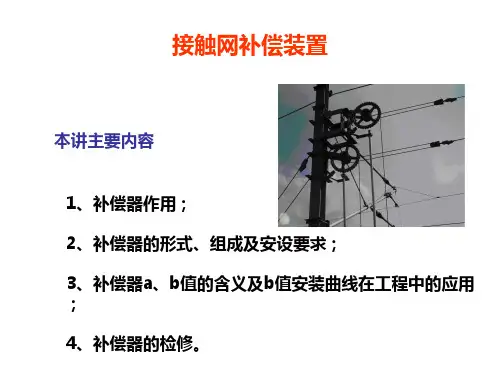

一、接触网补偿装置1．接触网补偿装置定义接触网补偿装置，又称张力自动补偿器，是指自动调整接触线和承力索张力的补偿器及其断线制动装置的总称。

其安装在锚段的两端，并且串接在接触线、承力索内。

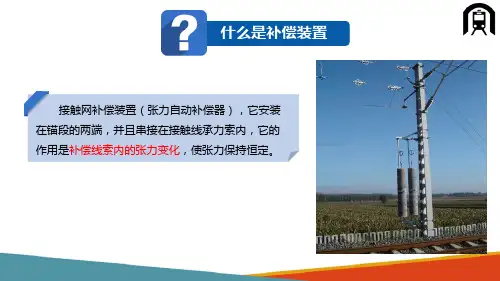

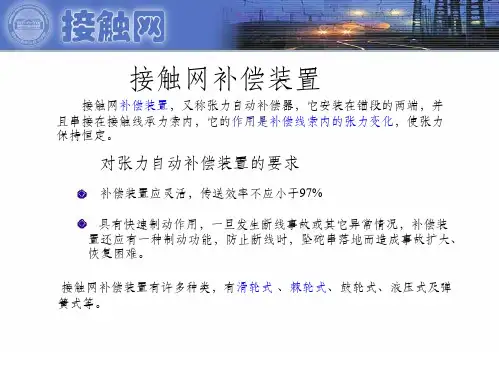

2．补偿装置作用补偿装置的作用是补偿线索内的张力变化，在长度变化（温度引起）后尽量使接触悬挂中的张力及接触线的位置保持基本恒定。

当温度变化时，线索受温度影响而伸长或缩短，由于补偿装置（坠砣）的作用，使线索顺线路方向移动而自动调整线索的张力并借以保持线索的弛度使之符合规定，从而保证接触线悬挂的技术状态。

3．补偿装置的分类接触网补偿装置的种类有：滑轮式、棘轮式、鼓轮式、液压式、气体式、机电张力补偿装置、杠杆式及弹簧式等。

4．补偿装置技术要求对补偿装置的技术要求有一是要灵活；二是要具有快速制动作用。

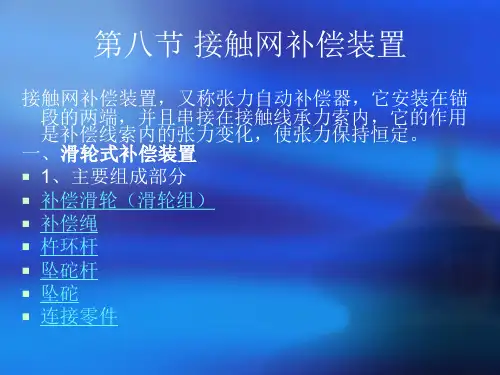

二、滑轮式补偿装置图2-7-1 滑轮式补偿装置结构图1．主要组成部分滑轮式补偿装置的补偿器由补偿滑轮（滑轮组）、补偿绳、杵环杆、坠坨杆、坠坨块及连接零件组成，见图2-7-1。

（1）补偿滑轮及补偿绳①补偿滑轮补偿滑轮分为定滑轮和动滑轮，定滑轮改变受力方向，动滑轮除改变受力方向外还可省力和移动位置。

补偿滑轮是滑轮补偿装置的核心设备，一般由铝合金铸造而成，由滑轮组、不锈钢丝绳、连接框架及双耳楔形线夹组成，备有1：2（一动、一定），1：3（一动、两定），1：4（两动、两定）三种规格，可满足不同张力要求。

补偿滑轮的传动效率直接影响补偿装置的性能，其传动效率应在98%以上。

②补偿绳补偿绳由不锈钢丝绳制成，其最大工作荷重:1:2型为12kN，1：3型为18kN，1：4型为22kN。

（2）坠砣及坠砣杆坠砣块一般采用混凝土或灰口铸铁制成，每块约重25kg，重量误差不大于3%，呈中间开口的圆饼状。

2．补偿装置的安设与要求补偿装置串联在锚段内线索两端与支柱固定处，根据接触悬挂类型的不同要求补偿装置有不同的结构。

①半补偿时，接触线带补偿器，多采用两滑轮组结构，滑轮组的传动比为1：2，即坠砣块的重力为接触线标称张力的一半。

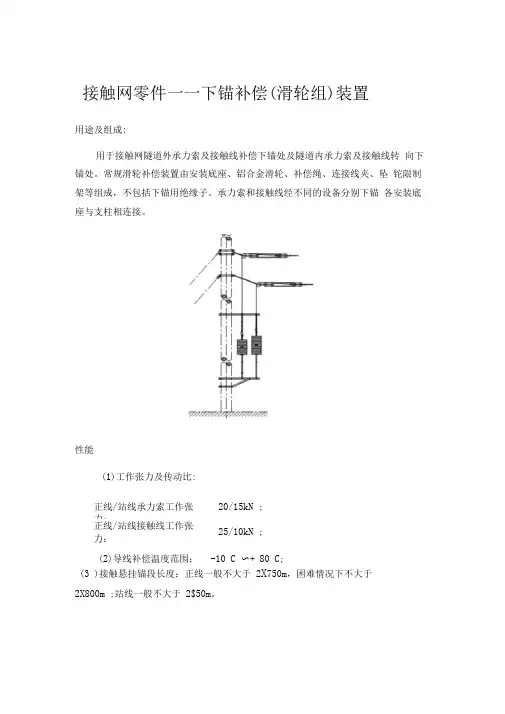

接触网零件一一下锚补偿(滑轮组)装置用途及组成:用于接触网隧道外承力索及接触线补偿下锚处及隧道内承力索及接触线转向下锚处。

常规滑轮补偿装置由安装底座、铝合金滑轮、补偿绳、连接线夹、坠铊限制架等组成，不包括下锚用绝缘子。

承力索和接触线经不同的设备分别下锚各安装底座与支柱相连接。

性能(1)工作张力及传动比:正线/站线承力索工作张力：20/15kN ;正线/站线接触线工作张力：25/10kN;(2)导线补偿温度范围：-10 C 〜+ 80 C;(3 )接触悬挂锚段长度：正线一般不大于2X750m，困难情况下不大于2X800m ;站线一般不大于2$50m。

(4)传动比1:3的工作荷载不小于27.5kN ;破坏荷载不小于最大工作作荷重的3倍。

传动比1:2的工作荷载不小于11kN ;破坏荷载不小于不小于最大工作作荷重的3倍。

(5 )补偿装置要求补偿灵活，安全可靠，传动效率》97% ;(6)补偿绳两端楔形线夹的破坏荷重应不小于54kN。

(7)各部分零件的拉伸破坏荷重根据张力及使用条件决定。

(8)抗震动及抗疲劳能力：满足运行条件的要求；(9)滑轮补偿装置应采用无油润滑或其他措施保证20年免注油维护。

(10)补偿滑轮组在1.5倍工作荷载的作用下，保持5分钟后，滑轮本体应转动灵活，无变形及卡滞现象。

材料(1 )轮体采用铝合金，抗拉强度cb >310MPa，延伸率3%，合金状态为T5。

(2 )滑轮组框架采用牌号为Q235A的碳素结构钢，表面热浸镀锌防腐，技术要求应符合TB/T2073-98中三级镀锌标准。

(3)补偿绳宜采用采用直径为© 8.75+ 0.50 —0.00mm的柔软性能好的牌号为0Cr18Ni9的奥氏体不锈钢丝绳。

整绳拉断力》54kN。

钢丝绳结构为8T(1+6，6+12 ) +7 (1+6+12 )。

(4)安装底座及坠铊限制架采用碳素结构钢，表面热镀锌防腐。

(5 )所有材料均耐腐蚀或采用可靠的防腐措施。

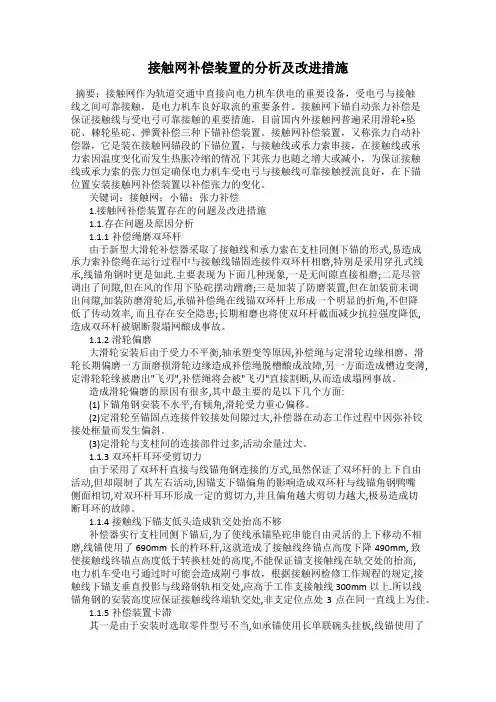

接触网补偿装置的分析及改进措施摘要：接触网作为轨道交通中直接向电力机车供电的重要设备，受电弓与接触线之间可靠接触，是电力机车良好取流的重要条件。

接触网下锚自动张力补偿是保证接触线与受电弓可靠接触的重要措施，目前国内外接触网普遍采用滑轮+坠砣、棘轮坠砣、弹簧补偿三种下锚补偿装置。

接触网补偿装置，又称张力自动补偿器，它是装在接触网锚段的下锚位置，与接触线或承力索串接，在接触线或承力索因温度变化而发生热胀冷缩的情况下其张力也随之增大或减小，为保证接触线或承力索的张力恒定确保电力机车受电弓与接触线可靠接触授流良好，在下锚位置安装接触网补偿装置以补偿张力的变化。

关键词：接触网；小锚；张力补偿1.接触网补偿装置存在的问题及改进措施1.1.存在问题及原因分析1.1.1补偿绳磨双环杆由于新型大滑轮补偿器采取了接触线和承力索在支柱同侧下锚的形式,易造成承力索补偿绳在运行过程中与接触线锚固连接件双环杆相磨,特别是采用穿孔式线承,线锚角钢时更是如此.主要表现为下面几种现象,一是无间隙直接相磨;二是尽管调出了间隙,但在风的作用下坠砣摆动蹭磨;三是加装了防磨装置,但在加装前未调出问隙,加装防磨滑轮后,承锚补偿绳在线锚双环杆上形成一个明显的折角,不但降低了传动效率, 而且存在安全隐患;长期相磨也将使双环杆截面减少抗拉强度降低,造成双环杆被锯断裂塌网酿成事故。

1.1.2滑轮偏磨大滑轮安装后由于受力不平衡,轴承塑变等原因,补偿绳与定滑轮边缘相磨，滑轮长期偏磨一方面磨损滑轮边缘造成补偿绳脱槽酿成故障,另一方面造成槽边变薄,定滑轮轮缘被磨出"飞刃",补偿绳将会被"飞刃"直接割断,从而造成塌网事故。

造成滑轮偏磨的原因有很多,其中最主要的是以下几个方面:(1)下锚角钢安装不水平,有倾角,滑轮受力重心偏移。

(2)定滑轮至锚固点连接件铰接处间隙过大,补偿器在动态工作过程中因弥补铰接处框量而发生偏斜。

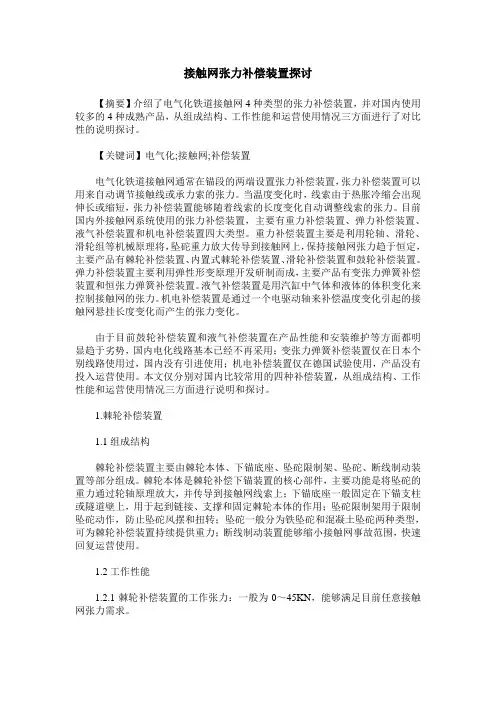

接触网张力补偿装置探讨【摘要】介绍了电气化铁道接触网4种类型的张力补偿装置，并对国内使用较多的4种成熟产品，从组成结构、工作性能和运营使用情况三方面进行了对比性的说明探讨。

【关键词】电气化;接触网;补偿装置电气化铁道接触网通常在锚段的两端设置张力补偿装置，张力补偿装置可以用来自动调节接触线或承力索的张力。

当温度变化时，线索由于热胀冷缩会出现伸长或缩短，张力补偿装置能够随着线索的长度变化自动调整线索的张力。

目前国内外接触网系统使用的张力补偿装置，主要有重力补偿装置、弹力补偿装置、液气补偿装置和机电补偿装置四大类型。

重力补偿装置主要是利用轮轴、滑轮、滑轮组等机械原理将，坠砣重力放大传导到接触网上，保持接触网张力趋于恒定，主要产品有棘轮补偿装置、内置式棘轮补偿装置、滑轮补偿装置和鼓轮补偿装置。

弹力补偿装置主要利用弹性形变原理开发研制而成，主要产品有变张力弹簧补偿装置和恒张力弹簧补偿装置。

液气补偿装置是用汽缸中气体和液体的体积变化来控制接触网的张力。

机电补偿装置是通过一个电驱动轴来补偿温度变化引起的接触网悬挂长度变化而产生的张力变化。

由于目前鼓轮补偿装置和液气补偿装置在产品性能和安装维护等方面都明显趋于劣势，国内电化线路基本已经不再采用；变张力弹簧补偿装置仅在日本个别线路使用过，国内没有引进使用；机电补偿装置仅在德国试验使用，产品没有投入运营使用。

本文仅分别对国内比较常用的四种补偿装置，从组成结构、工作性能和运营使用情况三方面进行说明和探讨。

1.棘轮补偿装置1.1组成结构棘轮补偿装置主要由棘轮本体、下锚底座、坠砣限制架、坠砣、断线制动装置等部分组成。

棘轮本体是棘轮补偿下锚装置的核心部件，主要功能是将坠砣的重力通过轮轴原理放大，并传导到接触网线索上；下锚底座一般固定在下锚支柱或隧道壁上，用于起到链接、支撑和固定棘轮本体的作用；坠砣限制架用于限制坠砣动作，防止坠砣风摆和扭转；坠砣一般分为铁坠砣和混凝土坠砣两种类型，可为棘轮补偿装置持续提供重力；断线制动装置能够缩小接触网事故范围，快速回复运营使用。
