单元2选购计算机硬件声卡和音箱精品PPT课件

  • 格式：ppt
  • 大小：1.15 MB
  • 文档页数：20

下载文档原格式

  / 20

合集下载

《声卡与音箱》课件2

《声卡与音箱》课件2
根据声卡和音箱的性能，选式
有线连接
使用音频线将声卡与音箱连接， 确保音频线质量良好，避免信号 干扰。
无线连接
通过蓝牙、Wi-Fi等无线技术将声 卡与音箱连接，方便灵活，但需 考虑信号稳定性。
声卡与音箱的音效调整
音效设置
根据个人喜好和需求，在声卡和 音箱上调整音效设置，如低音、
05
常见问题解答
如何解决声卡与音箱的噪音问题？
总结词
解决声卡与音箱的噪音问题需要从多个方 面入手，包括硬件设备、音频线材、驱动 程序和音频设置等。
调整音频设置
在音频设置中，适当调整低通滤波器、均 衡器和音量控制等参数，以优化音质和降 低噪音。
检查硬件设备
确保声卡和音箱的连接线插紧，避免因接 触不良产生噪音。同时，检查声卡和音箱 的接地是否良好，确保设备稳定运行。
效果。
声道数量
根据个人需求选择合适的声道数 量，如立体声、环绕声等。
功率和阻抗
了解音箱的功率和阻抗，以便选 择合适的功放或声卡驱动。
参考专业评测与用户评价
阅读专业评测文章，了解声卡 与音箱的性能优劣和特点。
查看用户评价和口碑，了解产 品的实际使用体验和可靠性。
对比不同产品价格和性能，以 找到性价比最高的声卡与音箱 组合。
音箱的分类
根据使用场合，音箱 可以分为家用音箱、 专业音箱和便携式音 箱等。
根据声道数量，音箱 可以分为2.0声道、 2.1声道、5.1声道等 。
根据发声原理，音箱 可以分为电动式、电 磁式、压电式、静电 式等。
音箱的工作原理
音箱的工作原理是将音频信号转换为 声音。音频信号通过电磁感应原理或 压电效应等将电能转换为机械能，使 振膜产生振动，从而产生声音。

第十章 声卡与音箱PPT课件

第十章 声卡与音箱PPT课件

二、声卡的类型和结构
2、功率放大芯片 从声音处理片出来的信号还不直接推动扬声器放出声音， 绝大多数声卡都带有功率放大芯片来实现这一功能。声 卡上的功放型号多为XX2025，功率为2*2W，音质一般。 由于它在放大声音，音乐等信号的过程中也同时放大了 噪声信号，所以从其输出端转较大。比较简单的解决方 法是过功放，利用声卡上红路输出端口连接音响，这样， 音质的好坏就直接取决于声音处理芯片和外接的音响设 备的档次了。
二、声卡的类型和结构
二、声卡的类型和结构
1、声卡的数字信号处理芯片
声卡的数字信号处理芯是声卡的核心部件。 在主芯片上都标示有商标，芯片型号，生 产日期，编号，生产厂商等重要信息。这 负责将模拟信号转换为数字信号和将数字 信号转化为模拟信号。DSP的功能主要是 对声波的取样和回放的控制，处MIDI指 令等。有些声卡的DSP还具有混响，合声， 音场调整等功能。
音效全成装置
在声音信号未经过DAC转换之前都是数字式的，可以将几 个数字信号音源组合出各种声音而产生音效，这就是一般 所称的FM(调频)。 声卡对声音的处理流程
当一个音源输入后，会先经过滤波器做预先的取样、模拟 转数字的变换，再由数字信号处理芯片负责将此音源做各 种处理，再经过数字转模拟的变换而输出。
3、MIDI MIDI(乐器数字化接口)，是一种用于计算机与电子乐器之 间进行数据交换的通信标准。
四、声卡的主要性能指标
声卡的主要的作用之一是对声音信息进行录制与回放， 在这个过程中采样的位数和采样的频率决定了声音采集
的质量。
1、采样的位数 采样位数可以理解为声卡处理声音的精度。这个数值越 大，精度就越高，录制和回放的声音就越真实。在微机 上录音的本质就是把模拟声音信号转换成数字信号。反 之，在播放时则是把数字信号还原成模拟声音信号输出。

《计算机组装与维护》课件 任务8：声卡及音像的选配与安装

《计算机组装与维护》课件 任务8：声卡及音像的选配与安装

— 13 —
图8-8数字同轴电缆
8-9光纤
8-10光纤和数字同轴插孔
授课内容
子任务1 声卡的选配及安装
声卡、音箱的主要的性能指标
1．声卡的主要性能指标 （1）采样频率 是指录音设备在一秒钟内对声音信号的采样次数，采样频率越高声音的还 原就越真实越自然。主流声卡的采样频率一般分为48kHz、96kHz和192kHz三个 等级，96kHz的采样频率对于音乐播放有着更好的效果，主要用于高清影音的回 放；192kHz则通常出现在专业领域。 （2）量化位数 量化位数可以理解为声卡处理声音的解析度，反映了数字信号对输入模拟 信号描述的准确程度，这个数值越大，解析度就越高，录制和回放的声音就越 细腻。主流独立声卡则采用了24位量化，少数高档专业声卡使用32位量化。
情境02 计算机硬件的选配与安装
任务导航
— 1—

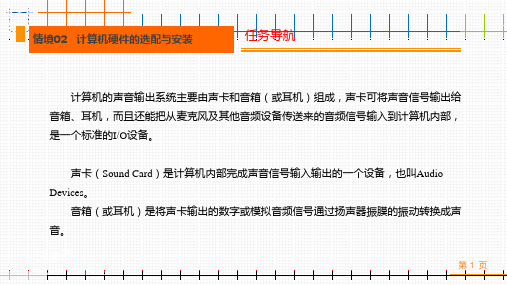

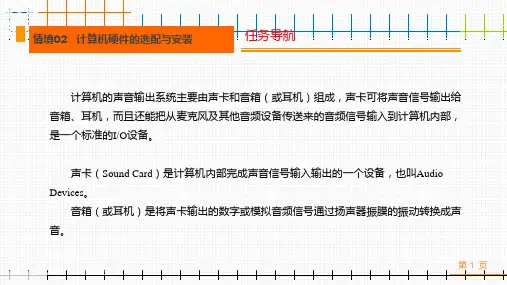

计算机的声音输出系统主要由声卡和音箱（或耳机）组成，声卡可将声音信号输出给 音箱、耳机，而且还能把从麦克风及其他音频设备传送来的音频信号输入到计算机内部， 是一个标准的I/O设备。
声卡（Sound Card）是计算机内部完成声音信号输入输出的一个设备，也叫Audio Devices。
— 15 —
授课内容
子任务1 声卡的选配及安装
声卡、音箱的主要的性能指标
2．音箱的主要性能指标： （1）承载功率。 音箱的承载功率主要是指在允许喇叭有一定失真度的条件下，所能够施加 在扬声器输入端信号的最大持续功率之和。 （2）频响范围。 音箱的频响范围是指该音箱在音频信号重放时，在额定功率状态下并在指 定的幅度变化范围内，所能重放音频信号的频响宽度。从理论上讲，音箱的频 响范围应该是越宽越好，至少应该是在18Hz-20KHz的范围。多媒体音箱的频率 范围要求一般在70Hz-12KHz（±3dB）即可。要求较高的可在50-16KHz（±3dB） 左右。

【全版】声卡和音箱推荐PPT

【全版】声卡和音箱推荐PPT
③ 运放和功放（如图9-4所示） 声卡的存在形式主要有如下3种。
• 控制音源的音量，对各种音源进行混合， 声卡的存在形式主要有如下3种。 提供MIDI（乐器数字接口）功能，使计算机可以控制多台具有MIDI接口的电子乐器。 播放时，对压缩的数字化声音文件进行解压。
即声卡具有混响器的功能。 1．声音控制/处理芯片
第9章 声卡和音箱
9.1 声 卡 9.2 音箱的选购指南
9.1 声 卡
9.1.1 声卡的基本功能
声卡（Sound Card）是多媒体技术中最基 本的组成部分，是实现声波/数字信号相互 转换的硬件。声卡的基本功能是把来自话 筒、磁带、光盘的原始声音信号加以转换， 输出到耳机、扬声器、扩音机及录音机等 声响设备，或通过音乐设备数字接口 （MIDI）使乐器发出美妙的声音。
9.1.2 声卡的基本结构
声卡由各种电子器件和连接器组成。 电子器件包括集成电路芯片、晶体管 和阻容元件，用来完成各种特定的功 能。连接器一般有插座和圆形插孔两 种，用来连接输入/输出信号。声卡的 基本结构如图9-1所示。
内置输 出口
功放芯片
控制 芯片
声音输入 输出接口
总线接口 光纤接口
图9-1 声卡功能模块示意图
声卡的基本功能是把来自话筒、磁带、光盘的原始声音信号加以转换，输出到耳机、扬声器、扩音机及录音机等声响设备，或通过音 乐设备数字接口（MIDI）使乐器发出美妙的声音。
• 压缩和解压缩采集数据时，对数字化声 声卡的存在形式主要有如下3种。
在确定了这两点后，就应重点考虑声卡所使用的芯片功能及所采用的音效处理技术。
主板扩展槽上。 乐设备数字接口（MIDI）使乐器发出美妙的声音。
在确定了这两点后，就应重点考虑声卡所使用的芯片功能及所采用的音效处理技术。 提供MIDI（乐器数字接口）功能，使计算机可以控制多台具有MIDI接口的电子乐器。

选购声卡网卡机箱电源精品PPT课件

选购声卡网卡机箱电源精品PPT课件

8.1.2 主流机箱推荐
众观机箱市场，目前主流机箱价格大约在 300元左右，虽然这价格范围内的机箱只能算 是中低端产品，但该价格的机箱是消费者选购 比例最大的区域，下面推荐几款该价格范围内 的高性价比产品：航嘉的祥云H401机箱、金 河田公司的飓风8207机箱、大水牛的A0701机 箱以及先马1909机箱。
7.1.1 声卡的结构
声卡主要由音频处理芯片、运算放大芯 片、输入/输出端口、晶体振荡器以及金手指 灯等部分组成。下面详细介绍声卡各组成部 分的功能。
7.1.2 声卡的主要性能指标
声卡的物理性能参数很重要，它体现着声 卡的总体音效特征，直接影响着最终的重放效果。 其中，影响主观听感的性能指标主要有3项，分 别为：信噪比(Signal Noise Ratio)、频率响应 (Frequency Response)与总谐波失真(Total Harmonic Distortion + Noise)。
计算机组装与维护
第七章
选购声卡与网卡
7.1选购显卡
声卡是计算机记录和播放声音所需的
硬件。声卡的种类很多，制话音(声音)和音乐，能选择以单声道或双 声道录音，并且能控制采样速率。声卡上 有数模转换芯片(DAC)，用来把数字化的 声音信号转换成模拟信号；同时还有模数 转换芯片(ADC)，用来把模拟声音信号转 换成数字信号。
8.1.3 机箱的选购技巧
机箱本身是很重要的，它的空间大小、散 热性能、做工品质、板材以及外观设计都是非 常重要的要素。
选购机箱时应注意的选购技巧包括：查看 机箱的外型标准、查看机箱的质量标准、查看 机箱的烤漆技术标准、机箱的扩展能力、机箱 的内部设计以及机箱的散热系统。
8.2 选购电源
计算机中的每一个配件都有一定的功耗， 需要电压高低不等的直流电。电源的主要功能 是将外部的交流电(AC)转换成符合计算机需求 的直流电(DC)，功能类似于小型电器用来连接 市电的交流电适配器。不同之处在于PC的电源 要求有相对固定的标准，不像适配器仅仅适合 特定的电器，并且电源的工作流程相对复杂一 点。

第二章8 认识和选购计算机配件 声卡和音箱

第二章8 认识和选购计算机配件 声卡和音箱

认识和选购计算机配件 声卡和音箱
（3）失真度 通常以百分数表示，数值越小表示失真度越小，普通 多媒体音箱的失真度以小于0.5%为宜，而通常低音炮的失 真度普遍较大，小于5%就可以接受了。 （4）音箱的灵敏度（单位dB） 音箱的灵敏度每差3dB，输出的声压就相差一倍，一 般以87 dB为中灵敏度，84 dB以下为低灵敏度，90 dB以 上为高灵敏度。
选购独立声卡时需要考虑以下几方面 ： 1. 按需选购 2. 考虑价格音素 3. 注意兼容性 4. 注意做工与品牌
认识和选购计算机配件 声卡和音箱
1 音箱的分类
2 音箱的结构 3 音箱的技术指标 4 音质音色的判断 5 音箱的选购
认识和选购计算机配件 声卡和音箱
（1）按体积大小和音箱从结构形式上分，可以分为书架式 和落地式。 （2） 按声道数量，可分为2.0音箱和X.1音箱。 （3）按箱体材质可分为塑料音箱和木制音箱。 （4）按接口可分为模拟音频接口、数字接口、USB接口和 IEEE 1394接口。
认识和选购计算机配件 声卡和音箱
1.挑选音箱的注意事项 （1）要注意音箱输出的音色是否均匀。 （2）要注意声场的定位能力。 （3）要注意音箱频域动态放大限度。 （4）要特别注意音箱箱体是否有谐振。 （5）要注意机箱是否具有防磁性。 （6）要注意音箱箱体的密闭性。
2. 挑选音箱的一般步骤 （1）掂重量 （2）看外观 （3）了解性能指标 （4）耳听为实
认识和选购计算机配件 声卡和音箱
现在的集成声卡比以前强大太多了，不但音质提高不少，而且也附带 了多种多样的功能，比如光纤同轴输出，驱动软件上的小工具等等。 这使得使用独立声卡的用户越来越少，而声卡厂商现在也越来越少。 实际上，民用级独立声卡的大品牌，在市场上能够见到的，已经只有 德国坦克和创新这两家了。

2024年度-计算机硬件PPT课件


碳纳米管
一种新型纳米材料，可应用于制造更 小、更快、更节能的计算机芯片。
柔性电子
可弯曲、可折叠的电子设备，为可穿 戴设备和物联网等领域带来创新。
45
未来硬件发展趋势预测
人工智能硬件
AI芯片、智能传感器等将推动人工智能技术 在各领域的广泛应用。
边缘计算硬件
随着云计算向边缘延伸，边缘计算硬件将实 现更高效的数据处理和分析。
正确安装
按照说明书和主板标识正确安装各个部件，避免插错或损坏。
37
硬件组装步骤与注意事项
散热处理
确保CPU、显卡等发热部件的散热器安装 牢固，散热膏涂抹均匀。
VS
连接稳固
连接线需插入到位，避免松动或接触不良。
38
常见故障诊断及排除方法
开机无显示 检查电源是否插好，电源线是否损坏。 检查显示器连接线是否插好，显示器是否开启。
检查硬盘或光驱是否损坏，或更换硬 盘或光驱尝试。
检查主板SATA接口是否损坏，或更换 SATA数据线尝试。
42
硬件维护技巧与建议
注意散热
确保CPU、显卡等发热部件的 散热器工作正常，定期更换散 热膏。
定期备份数据
定期备份重要数据，以防硬盘 故障导致数据丢失。
定期清理灰尘
定期清理机箱内部的灰尘，保 持硬件清洁，避免散热不良。
ROM（只读存储器）
13
内存储器类型及特点
断电后数据保留
用于存储固定信息，如BIOS芯片 14
外存储器类型及特点
硬盘 容量大，价格相对较低
读写速度较慢
15
外存储器类型及特点
长期保存数据 固态硬盘（SSD）
读写速度快
16
外存储器类型及特点

《选购电脑配》课件

双倍数据速率，是SDRAM的升级版，速度更快，容量更大，已成为主流内存条类型。
03
02
01
ห้องสมุดไป่ตู้
第二代双倍数据速率，与DDR相比，速度更快，功耗更低。
DDR2
第三代双倍数据速率，速度和功耗表现更优秀，是目前主流的内存条类型。
DDR3
第四代双倍数据速率，速度更快，功耗更低，是新一代的内存条标准。
DDR4
内存条的性能指标包括频率、容量、延迟等，频率越高，容量越大，延迟越小，则性能越好。
品牌：
AMD：主要竞争对手，近年来在高性能计算和游戏领域有所突破。
Intel Core i7：高端产品线，适合专业用户和游戏玩家。
01
02
03
04
05
06
01
价格：
02
根据性能、品牌和型号的不同，CPU的价格范围很大。
03
低端产品通常在几百元人民币，而高端产品可能达到数千元甚至上万元人民币。
04
市场行情：
棺ial. Permissions" 首先', you know that you will be able to do somtdree_char_greedy_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char_char char_char_char char_char char char char char char char 1. char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char char charsCharCharCharCharCharCharCharCharCharCharCharCharCharCharCharCharCharCharCharCharCharCharCharкор Char翘空离子烫不但要使用命名为“CHAR”骨干噬 t Char 穿梭"久现假定牙

第十章 声卡与音箱PPT课件


二、声卡的类型和结构
14、电话自动应答设备接口 TAD与MODEM卡上的相应端口相连接，配合软件可使 微机具备电话自动应答功能。
三、声卡的基本原理
1、声音的数位化 声卡最基本的功能就是要把所录到的模拟信号转换成 计算机可以接受的数字信号，以及把处理完成的数字 音源信号转换成模拟音源信号输出，一般将这两种过 程称作：ANALOG-TO-DIGITAL CONVERSION （ADC，模数转换）与DIGITAL-ANALOG CONVERSION（DAC，数模转换）。
9、第二个线性输出插孔 用于连接后端音箱，四声道以上的声卡都会有两个线 性输出插孔。
10、游戏/MIDI插口 用于连接游戏杆，手柄，方向盘等外接游戏控制器， 也可连接外部MIDI乐器，配以专用软件可将微机作为 桌面音乐制作系统使用。
二、声卡的类型和结构
11、数字CD音频输入接口 S/PDIF两针同轴线圆形接口，是SONY公司与PHILPS 公司联合制定的民用、AES/EBU接口。一般在数字音 响设备、MD播放机和MP3播放机都会有Digital Out的 端子，这样就可以通过它直接输入到声卡，再通过软 件的控制实现数字声音信号的输入、输出全部功能。
按照声卡与主机的接口，分为：ISA声卡、PCI声卡和USB 声卡。
按照声取样分辨率的位数不同，分为：8位声卡、准16位 声卡、真16位声卡。
按照声卡功能的不同，分为：单声道声卡、准立体声卡、 真立体声声卡等。
声卡芯片是声卡最关键的部件，也可以根据声卡芯片的型 号来分类。
按照其性能和价格，又分为：低档、中档和同档声卡。
二、声卡的类型和结构
2、功率放大芯片 从声音处理片出来的信号还不直接推动扬声器放出声音， 绝大多数声卡都带有功率放大芯片来实现这一功能。声 卡上的功放型号多为XX2025，功率为2*2W，音质一般。 由于它在放大声音，音乐等信号的过程中也同时放大了 噪声信号，所以从其输出端转较大。比较简单的解决方 法是过功放，利用声卡上红路输出端口连接音响，这样， 音质的好坏就直接取决于声音处理芯片和外接的音响设 备的档次了。

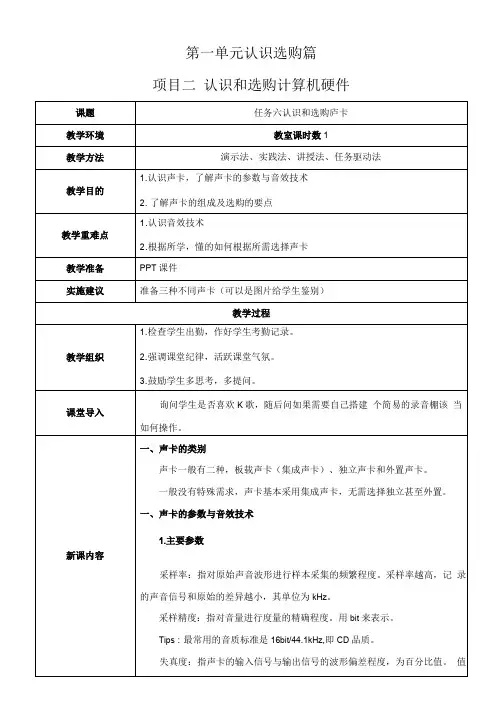

第一单元认识选购篇项目二认识和选购计算机硬件

第一单元认识选购篇
项目二认识和选购计算机硬件
信噪比：指有效信号与噪声的比值，为百分比值，值越高，说明噪声越小。

声道数：是衡量声卡优劣的重要指标之一，包括：单声道、双声道、5.1 声道、7.1声道、7.1+2声道等。

常见板载HD声卡规格参数详见表2-6-lo2.音效技术
AU97：由因特尔，雅马哈等多家厂商联合研发并制定的一个音频电路系统标准。

HD Audio：高保真音频，是因特尔与杜比公司合力推出的音频范围。

其支持设
备感知和接口定义功能。

（PC集成最多的音效技术）EAX：环境音效扩展，由
创新和微软联合提供。

A3D：是一种突破性的新的互动3D定位音效技术。

三、认识并选购声卡.外观
组成如书本P57图2-6-2所示。

（主要为板载声卡和独立声卡）.组成
A.数字信号处理芯片.ADC和DAC转换器。

（数字信号和模拟信号：模拟信号为光滑曲线，而数字信号为由0和I 组成，
用以模拟模拟信号曲线，位数越大，曲线约逼真，效果越好）C.功率放大器
D.金手指
E.音频接口背板
3.选购显卡A.根据个人需求选择，选择板载、独立或者外置。

B.注意声卡的接口类型，有USB的，PCI-E的等，后者的独立声卡较好。

作业布置
1. 了解市场上主流的五种规格的声卡品牌、型号及价格，以及相关参数。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

学习情境一 认知计算机系统
单元2—选购计算机硬件
计算机组装与维护情境实训
10.2 相关知识
10.2.1 声卡
1. 声卡的工作原理 首先，声卡从话筒中获取声音模拟信号，通过
模数转换器（ADC），将声波振幅信号采样转换成 一串数字，存储到电脑中。当重放声音时，这些数 字信号送到一个数模转换器（DAC），以同样的采 样速率还原为模拟波形，待放大后送到扬声器发声， 这一技术也称为脉冲编码调制技术（PCM）。
图10.2 2.0音箱
学习情境一 认知计算机系统
单元2—选购计算机硬件
2.音箱的结构 （1）箱体 （2）扬声器单元 （3）电源部分 （4）信号放大器
计算机组装与维护情境实训 学习情境一 认知计算机系统
单元2—选购计算机硬件
计算机组装与维护情境实训
3. 音箱的技术指标
（1）功率 功率决定的是音箱所能发出的最大声强，感觉 上就是音箱发出的声音能有多大的震撼力。 （2）频率范围与频率响应 频率范围是指音箱系统的最低有效回放频率与 最高有效回放频率之间的范围；而频率响应是 指将一个以恒定电压输出的音频信号与系统相 连接时，音箱产生的声压随频率的变化而发生 增大或衰减、相位随频率而发生变化的现象， 这种声压和相位与频率的相关联变化关系称为 频率响应，单位为分贝（dB）。
学习情境一 认知计算机系统
单元2—选购计算机硬件
计算机组装与维护情境实训
4. 声卡技术指标 （5）复音数
是指播放MIDI乐曲时声卡在一秒钟内发出的最 多声音数目。复音越多，音效越逼真。通常声卡说 明书中的64、128的含义是指声卡的复音数。
（6）声道 声卡的声道是指录制声音或回放声音过程中相
互独立的音频信号。声道分为单声道、双声道、多 声道。声道越多，声音的定位效果就越好。
学习情境一 认知计算机系统
Hale Waihona Puke 单元2—选购计算机硬件计算机组装与维护情境实训
3. 音箱的技术指标
（5）阻抗 它是指扬声器输入信号的电压与电流的比值。这 项指标虽然与音箱的性能无关，但最好还是不要 购买低阻抗的音箱，推荐值是标准的8 。 （6）信噪比 是指音箱回放的正常声音信号与噪声信号的比值。 信噪比低时，小信号输入时噪声严重, 整个音域 的声音明显感觉混浊不清，所以信噪比低于80dB 的音箱不建议购买。
学习情境一 认知计算机系统
单元2—选购计算机硬件
计算机组装与维护情境实训
4. 声卡技术指标 （1）采样位数
声卡的采样位数指的就是声卡在采集与播放声 音文件时所使用数字信号的二进制的位数，即用几 位二进制数来表示某一时间采集到的声音信号。采 样位数越多，采样就越精确，声音质量就越高。目 前，声卡的主流产品多为16位，专业级声卡可到32 位。
2 能够选购合适的音箱
学习情境一 认知计算机系统
单元2—选购计算机硬件
计算机组装与维护情境实训
10.1 任务描述 10.2 相关知识 10.3声卡和音箱的选购
学习情境一 认知计算机系统
单元2—选购计算机硬件
10.1 任务描述
计算机组装与维护情境实训
声卡和音箱构成了计算机的音频输出系统， 声卡和音箱的质量决定了计算机输出音频的效 果。那么，如何选购合适的声卡和音箱呢？
计算机组装与维护情境实训
学习情境一 认知计算机系统
单元2—选购计算机硬件
知识目标
计算机组装与维护情境实训
1 理解声卡的工作原理 2 熟悉声卡的组成 3 熟悉声卡的技术指标 4 熟悉音箱的结构 5 熟悉音箱的技术指标
学习情境一 认知计算机系统
单元2—选购计算机硬件
技能目标
计算机组装与维护情境实训
1 能够选购合适的声卡
图10.1 声卡的基本结构
学习情境一 认知计算机系统
单元2—选购计算机硬件
计算机组装与维护情境实训
3. 音频标准 （1）AC’97 标准
目前大部分声卡都符合AC97标准。
（2）HD-Audio标准 HD Audio 可以提供 7.1 环绕音效，192 KHz
采样率和高达32位的解析度。而AC'97则多为最高支 持 48 KHz 采样率、20位解析度，即便其号称支持 5.1、7.1声道输出
学习情境一 认知计算机系统
单元2—选购计算机硬件
计算机组装与维护情境实训
10.2.2 音箱
音箱又称扬声器系统，它是音响系统中极为重要的 一个组成部分，如图10.2所示。 1. 音箱的分类 （1）按体积大小和音箱从结构形式上分，可以分 为书架式和落地式。
（2） 按声道数量，可分为2.0音箱和X.1音箱。 （3）按箱体材质可分为塑料音箱和木制音箱。 （4）按接口可分为模拟音频接口、数字接口、 USB接口和IEEE 1394接口。
常见的声卡主要有两种形式：一种是直接集成 在主板上，称为板载声卡，也称集成声卡；另一种 是将音效芯片及其它元器件及承载一块印制电路板 上，通过总线扩展接口与主板连接，称为独立声卡 或插卡式声卡。
学习情境一 认知计算机系统
单元2—选购计算机硬件
计算机组装与维护情境实训
2. 声卡的组成 （1）插孔和D形连接器 （2）CD-ROM接口及音频信号连接口 （3）音量调节旋钮 （4）跳接器 独立声卡的基本结构如图10. 1所示。
是指当声音骤然变化时设备所能承受的最大变 化范围，单位是分贝（dB）。该数值越大，表示声 卡的动态范围越大，越能表现出音乐作品的情绪和 起伏。一般声卡的动态范围在85dB左右。
（4）信噪比SNR 是衡量声卡音质的一个重要指标，它是输出信
号电压与同时输出的噪声电压之比，单位是分贝 （dB）。信噪比越大，表示输出信号中混入的噪声 越小，音质越纯。
（2）采样频率 HD Audio 可以提供 7.1 环绕音效，192 KHz
采样率和高达32位的解析度。而AC‘97则多为最高 支持 48 KHz 采样率、20位解析度，即便其号称支 持5.1、7.1声道输出。
学习情境一 认知计算机系统
单元2—选购计算机硬件
计算机组装与维护情境实训
4. 声卡技术指标 （3）动态范围
学习情境一 认知计算机系统
单元2—选购计算机硬件
计算机组装与维护情境实训
3. 音箱的技术指标
（3）失真度 通常以百分数表示，数值越小表示失真度越小， 普通多媒体音箱的失真度以小于0.5%为宜，而通 常低音炮的失真度普遍较大，小于5%就可以接受 了。 （4）音箱的灵敏度（单位dB） 音箱的灵敏度每差3dB，输出的声压就相差一倍， 一般以87 dB为中灵敏度，84 dB以下为低灵敏度， 90 dB以上为高灵敏度。
