一、电感式接近开关：只能检测金属物体1.工作原理电感式接近开关属于一种有开关量输出的位置传感器，它由L C高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。

这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。

这种接近开关所能检测的物体必须是金属物体。

2.工作流程方框图术语解释1.检测距离:动作距离是指检测体按一定方式移动时，从基准位置（接近开关的感应表面）到开关动作时测得的基准位置到检测面的空间距离。

额定动作距离指接近开关动作距离的标称值。

2.设定距离：接近开关在实际工作中整定的距离，一般为额定动作距离的0.8倍。

3.回差值:动作距离及复位距离之间的绝对值。

4.标准检测体：可使接近开关作比较的金属检测体。

本厂所采用的检测体为正方形的A3钢，厚度为1m m，所采用的边长是接近开关检测面的 2.5倍。

5.输出状态：分常开和常闭。

当无检测物体时，常开型的接近开关所接通的负载，由于接近开关内部的输出晶体管的截止而不工作，当检测到物体时，晶体管导通，负载得电工作。

6.检测方式：分埋入式和非埋入式。

埋入式的接近开关在安装上为齐平安装型，可及安装的金属物件形成同一表面，非埋入式的接近开关则需把感应头露出，以达到其长检测距离的目的。

7.响应频率f：按规定的1秒的时间间隔内，接近开关动作循环的次数。

响应时间t：接近开关检测到物体时间到接近开关出现电平状态翻转的时间之差。

可用公式换算t=1/f以NPN型输出的接近开关为例8.导通压降：既接近开关在导通状态时，开关内输出晶体管上的电压降。

9.输出形式：分n p n二线，n p n三线，n p n四线，p n p二线，p n p 三线，p n p四线，D C二线，A C二线，A C五线（自带继电器）等几种常用的形式输出。

注意事项1：当检测物体为非金属时，检测距离要减小，另外很薄的镀膜层也是检测不到的。

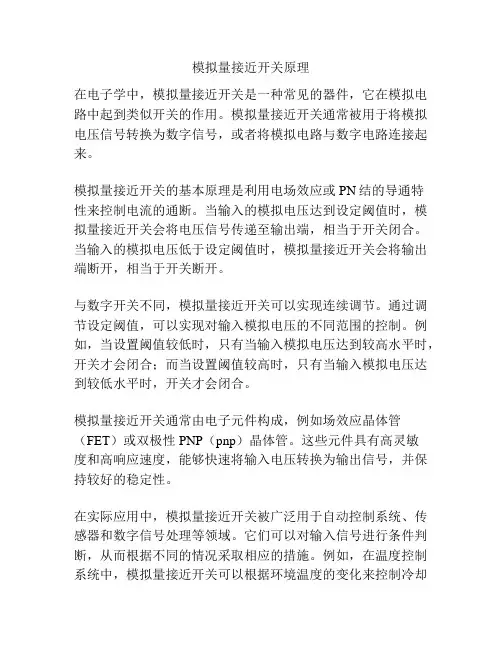

模拟量接近开关原理
在电子学中，模拟量接近开关是一种常见的器件，它在模拟电路中起到类似开关的作用。

模拟量接近开关通常被用于将模拟电压信号转换为数字信号，或者将模拟电路与数字电路连接起来。

模拟量接近开关的基本原理是利用电场效应或PN结的导通特
性来控制电流的通断。

当输入的模拟电压达到设定阈值时，模拟量接近开关会将电压信号传递至输出端，相当于开关闭合。

当输入的模拟电压低于设定阈值时，模拟量接近开关会将输出端断开，相当于开关断开。

与数字开关不同，模拟量接近开关可以实现连续调节。

通过调节设定阈值，可以实现对输入模拟电压的不同范围的控制。

例如，当设置阈值较低时，只有当输入模拟电压达到较高水平时，开关才会闭合；而当设置阈值较高时，只有当输入模拟电压达到较低水平时，开关才会闭合。

模拟量接近开关通常由电子元件构成，例如场效应晶体管（FET）或双极性PNP（pnp）晶体管。

这些元件具有高灵敏
度和高响应速度，能够快速将输入电压转换为输出信号，并保持较好的稳定性。

在实际应用中，模拟量接近开关被广泛用于自动控制系统、传感器和数字信号处理等领域。

它们可以对输入信号进行条件判断，从而根据不同的情况采取相应的措施。

例如，在温度控制系统中，模拟量接近开关可以根据环境温度的变化来控制冷却
系统的启停，以维持系统的稳定工作温度。

总的来说，模拟量接近开关是一种重要的电子元件，它通过将模拟电压信号转换为数字信号，实现了模拟电路与数字电路的连接和控制。

它在自动控制和信号处理中有着广泛的应用前景。

接近开关工作原理概述：接近开关是一种常用的电子元件，用于检测物体的接近或离开，并将这种状态转换为电信号输出。

它在自动化控制系统中广泛应用，可以实现物体的非接触式检测和控制。

本文将详细介绍接近开关的工作原理、分类、应用以及选型注意事项。

一、工作原理：接近开关的工作原理基于不同的物理原理，常见的有磁性、电感、电容、光电和超声波等。

以下将分别介绍这些原理：1. 磁性接近开关：磁性接近开关利用磁场的作用，当检测到磁性物体靠近时，磁场发生变化，从而使开关动作。

例如，磁簧开关就是一种常见的磁性接近开关，它由磁簧和触点组成，当磁簧受到外界磁场的影响时，触点闭合或断开。

2. 电感接近开关：电感接近开关利用线圈的电感变化来检测物体的接近。

当有金属物体靠近时，金属物体对线圈的电感产生影响，从而改变线圈的电感值，使开关发生状态变化。

电感接近开关常用于金属物体的检测。

3. 电容接近开关：电容接近开关利用电容的变化来检测物体的接近。

当有物体靠近电容接近开关时，物体与电容传感器之间形成一个电容耦合，导致电容值的变化，从而触发开关动作。

电容接近开关适用于非金属物体的检测。

4. 光电接近开关：光电接近开关利用光的传播和接收来检测物体的接近。

它由发光器和接收器组成，当物体靠近时，光线被遮挡或反射，从而改变接收器接收到的光强度，触发开关动作。

光电接近开关适用于颜色、透明度不同的物体检测。

5. 超声波接近开关：超声波接近开关利用超声波的传播和接收来检测物体的距离。

超声波发射器发出超声波信号，当信号遇到物体并被反射回来时，接收器接收到反射信号，并通过计算时间差来确定物体与开关的距离。

超声波接近开关适用于大距离、不受物体材料影响的检测。

二、分类：根据工作原理和形状结构，接近开关可以分为多种类型。

以下将介绍几种常见的接近开关类型：1. 传感器式接近开关：传感器式接近开关是一种非触点式的接近开关，它通过感应物体的接近来触发开关动作。

根据工作原理的不同，传感器式接近开关又可细分为磁性、电感、电容、光电和超声波等类型。

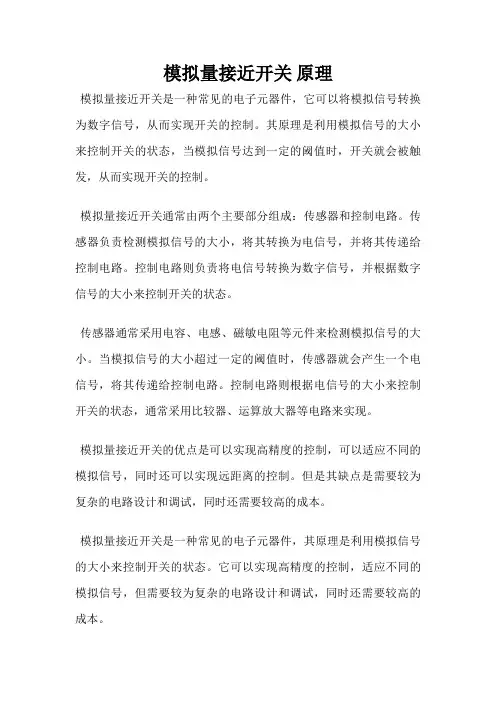

模拟量接近开关原理
模拟量接近开关是一种常见的电子元器件，它可以将模拟信号转换为数字信号，从而实现开关的控制。

其原理是利用模拟信号的大小来控制开关的状态，当模拟信号达到一定的阈值时，开关就会被触发，从而实现开关的控制。

模拟量接近开关通常由两个主要部分组成：传感器和控制电路。

传感器负责检测模拟信号的大小，将其转换为电信号，并将其传递给控制电路。

控制电路则负责将电信号转换为数字信号，并根据数字信号的大小来控制开关的状态。

传感器通常采用电容、电感、磁敏电阻等元件来检测模拟信号的大小。

当模拟信号的大小超过一定的阈值时，传感器就会产生一个电信号，将其传递给控制电路。

控制电路则根据电信号的大小来控制开关的状态，通常采用比较器、运算放大器等电路来实现。

模拟量接近开关的优点是可以实现高精度的控制，可以适应不同的模拟信号，同时还可以实现远距离的控制。

但是其缺点是需要较为复杂的电路设计和调试，同时还需要较高的成本。

模拟量接近开关是一种常见的电子元器件，其原理是利用模拟信号的大小来控制开关的状态。

它可以实现高精度的控制，适应不同的模拟信号，但需要较为复杂的电路设计和调试，同时还需要较高的成本。

霍尔传感器霍尔传感器是根据霍尔效应制作的一种磁场传感器。

霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall，1855—1938）于1879年在研究金属的导电机构时发现的。

后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。

霍尔效应是研究半导体材料性能的基本方法。

通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。

霍尔效应在半导体薄片两端通以控制电流I，并在薄片的垂直方向施加磁感应强度为B的匀强磁场，则在垂直于电流和磁场的方向上，将产生电势差为H的霍尔电压U霍尔元件根据霍尔效应，人们用半导体材料制成的元件叫霍尔元件。

它具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长等优点，因此，在测量、自动化、计算机和信息技术等领域得到广泛的应用。

霍尔传感器的分类霍尔传感器分为线性型霍尔传感器和开关型霍尔传感器两种。

(1)线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。

(2)开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。

按照霍尔器件的功能可将它们分为: 霍尔线性器件和霍尔开关器件。

前者输出模拟量，后者输出数字量。

按被检测的对象的性质可将它们的应用分为:直接应用和间接应用。

前者是直接检测出受检测对象本身的磁场或磁特性，后者是检测受检对象上人为设置的磁场，用这个磁场来作被检测的信息的载体，通过它，将许多非电、非磁的物理量例如力、力矩、压力、应力、位置、位移、速度、加速度、角度、角速度、转数、转速以及工作状态发生变化的时间等，转变成电量来进行检测和控制。

用单片机测量电磁场1.硬件设计硬件电路应包括：单片机接口电路、设定值输入（工作点磁感应强度设定值）、检测信号输入、控制输出和显示等部分。

接近开关工作原理概述：接近开关是一种常用的传感器，广泛应用于工业自动化领域。

它能够检测物体的接近或离开，并将信号传递给控制系统。

本文将详细介绍接近开关的工作原理、分类、应用以及选型注意事项。

一、工作原理：接近开关的工作原理基于不同的物理原理，主要包括磁性原理、电感原理、光电原理和超声波原理。

1. 磁性原理：磁性接近开关利用物体对磁场的影响来检测物体的接近或离开。

当物体靠近磁性接近开关时，物体会改变磁场的分布，从而引起接近开关内部的磁场变化，进而触发开关。

2. 电感原理：电感接近开关利用物体对感应电流的影响来检测物体的接近或离开。

当物体靠近电感接近开关时，物体会改变感应电流的分布，从而引起接近开关内部感应电流的变化，进而触发开关。

3. 光电原理：光电接近开关利用物体对光的遮挡来检测物体的接近或离开。

光电接近开关由发光器和接收器组成，当物体靠近开关时，会遮挡光线的传播路径，从而引起接收器接收到的光强度的变化，进而触发开关。

4. 超声波原理：超声波接近开关利用物体对超声波的反射来检测物体的接近或离开。

超声波接近开关由发射器和接收器组成，发射器发射超声波，当物体靠近开关时，超声波会被物体反射回来，接收器接收到反射回来的超声波信号，从而触发开关。

二、分类：根据接近开关的工作原理和结构特点，可以将接近开关分为磁性接近开关、电感接近开关、光电接近开关和超声波接近开关。

1. 磁性接近开关：磁性接近开关主要由磁场感应元件和输出开关组成。

它适用于检测金属物体，具有灵敏度高、可靠性好的特点。

常见的磁性接近开关有磁簧开关、霍尔元件开关等。

2. 电感接近开关：电感接近开关主要由线圈和输出开关组成。

它适用于检测金属物体，具有高频响应和抗干扰能力强的特点。

常见的电感接近开关有铁芯电感开关、无铁芯电感开关等。

3. 光电接近开关：光电接近开关主要由发光器、接收器和输出开关组成。

它适用于检测非金属物体，具有无触点、寿命长的特点。

常见的光电接近开关有光电传感器、光电开关等。
