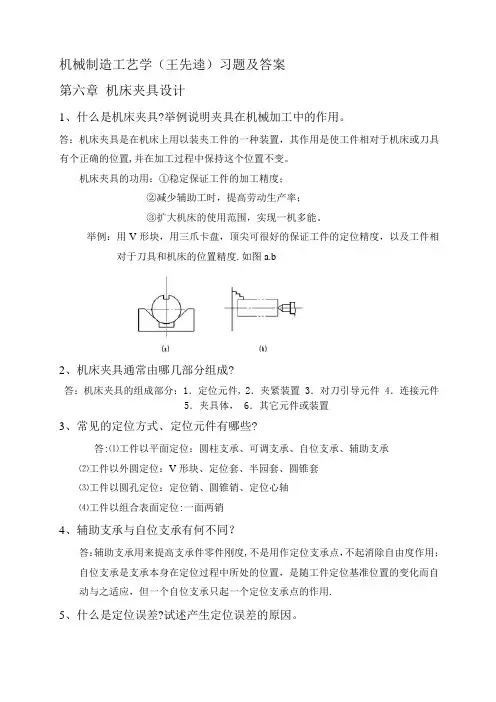

机械制造工艺学（王先逵）习题及答案第六章机床夹具设计1、什么是机床夹具?举例说明夹具在机械加工中的作用。

答：机床夹具是在机床上用以装夹工件的一种装置，其作用是使工件相对于机床或刀具有个正确的位置,并在加工过程中保持这个位置不变。

机床夹具的功用：①稳定保证工件的加工精度；②减少辅助工时，提高劳动生产率；③扩大机床的使用范围，实现一机多能。

举例：用V形块，用三爪卡盘，顶尖可很好的保证工件的定位精度，以及工件相对于刀具和机床的位置精度.如图a.b2、机床夹具通常由哪几部分组成?答：机床夹具的组成部分：1．定位元件, 2．夹紧装置 3．对刀引导元件 4．连接元件5．夹具体， 6．其它元件或装置3、常见的定位方式、定位元件有哪些?答:⑴工件以平面定位：圆柱支承、可调支承、自位支承、辅助支承⑵工件以外圆定位：V形块、定位套、半园套、圆锥套⑶工件以圆孔定位：定位销、圆锥销、定位心轴⑷工件以组合表面定位:一面两销4、辅助支承与自位支承有何不同？答：辅助支承用来提高支承件零件刚度,不是用作定位支承点，不起消除自由度作用；自位支承是支承本身在定位过程中所处的位置，是随工件定位基准位置的变化而自动与之适应，但一个自位支承只起一个定位支承点的作用.5、什么是定位误差?试述产生定位误差的原因。

答：定位误差：是由于工件定位造成的加工面相对工序基准的位置误差,由于对同一批工件说，刀具调整后位置是不动的，即被加工表面的位置相对于定位基准是不变的,因此定位误差就是工序基准在加工尺寸方向上的最大变动量.造成定位误差的原因：⑴定位基准和工序基准不一致所引起的基准不重合误差Δjb⑵由于定位副制造误差及配合间隙所引起的定位误差,即基准位移误差Δjw7、工件在夹具中夹紧时对夹紧力有何要求？答：⑴方向：①夹紧力的作用方向不破坏工件定位的准确性和可靠性②夹紧力方向应使工件变形尽可能小③夹紧力方向应使所需夹紧力尽可能小；⑵夹紧力作用点：①夹紧力作用点应靠近支承元件的几何中心或几个支承元件所形成的支撑面内②夹紧力作用点应落在工件刚度较好的部位上③夹紧力作用点应尽可能靠近被加工表面；⑶夹紧力的大小：夹紧力的大小主要确定方法有经验类比和分析计算法。

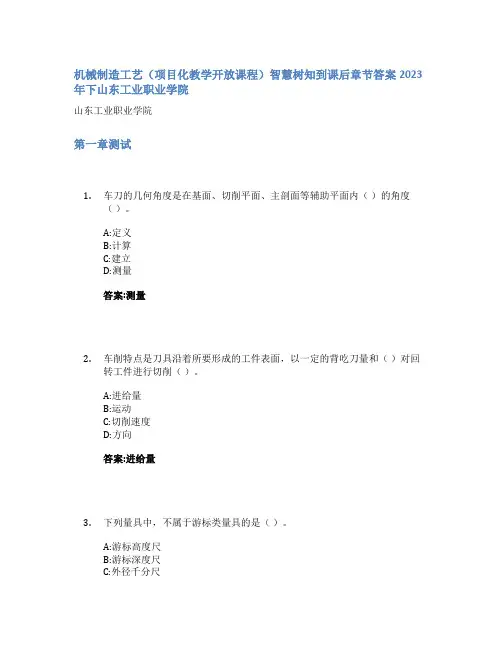

机械制造工艺（项目化教学开放课程）智慧树知到课后章节答案2023年下山东工业职业学院山东工业职业学院第一章测试1.车刀的几何角度是在基面、切削平面、主剖面等辅助平面内（）的角度（）。

A:定义B:计算C:建立D:测量答案:测量2.车削特点是刀具沿着所要形成的工件表面，以一定的背吃刀量和（）对回转工件进行切削（）。

A:进给量B:运动C:切削速度D:方向答案:进给量3.下列量具中，不属于游标类量具的是（）。

A:游标高度尺B:游标深度尺C:外径千分尺D:游标齿厚尺答案:外径千分尺4.游标卡尺只适用于（）精度尺寸的测量和检验（）。

A:高B:中等C:低D:中、高等答案:中等5.机械加工过程中，工件对机床（或）刀具，在每一个位置上完成的那一部分工艺过程称为（）。

A:工位B:走刀C:工步D:工序答案:工位6.当被加工表面的旋转轴线与基准面平行，外形复杂的工件可安装在花盘上加工。

（）A:错 B:对答案:错7.加工脆性材料或硬度较高的材料时应选择较小的前角。

（）答案:对8.车刀材料应具有良好的综合机械性能。

（）A:对 B:错答案:错9.圆形成型刀的后角 a °表示，一般为 6 ° ~10 °。

（）A:错 B:对答案:对第二章测试1.车外圆时，吃刀量的计算公式为（）。

A:ap=（dw-dm/2）x2B:ap=（dw-dm）x2C:ap=dw-dmD:ap=（dw-dm）/2答案:ap=（dw-dm）/22.精加工是进给量f的选择，一般以考虑保证加工精度和表面质量，进给量f的选择应（）。

A:较小B:任意C:中速答案:较小3.切削速度Vc是切削刃上的选定点相对于工件（）的瞬时速度（）。

A:主运动B:纵向进给C:横向进给D:进给量f答案:纵向进给4.切削用量中，对刀具寿命影响最大的是（）。

A:背吃刀量apB:切削速度VcC:进给量fD:车床转速n答案:进给量f5.三爪自定心卡盘装夹工件方便，所以适用于装夹外形（）的工件（）。

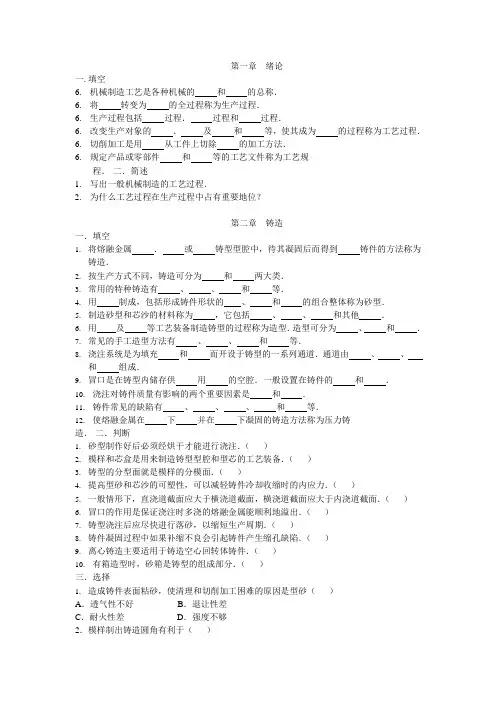

第一章绪论一. 填空6. 机械制造工艺是各种机械的和的总称．6. 将转变为的全过程称为生产过程．6. 生产过程包括过程．过程和过程．6. 改变生产对象的．及和等，使其成为的过程称为工艺过程．6. 切削加工是用从工件上切除的加工方法．6. 规定产品或零部件和等的工艺文件称为工艺规程．二．简述1.写出一般机械制造的工艺过程．2.为什么工艺过程在生产过程中占有重要地位？第二章铸造一．填空1.将熔融金属．或铸型型腔中，待其凝固后而得到铸件的方法称为铸造．2.按生产方式不同，铸造可分为和两大类．3.常用的特种铸造有、、和等．4.用制成，包括形成铸件形状的、和的组合整体称为砂型．5.制造砂型和芯沙的材料称为，它包括、、和其他．6.用及等工艺装备制造铸型的过程称为造型．造型可分为、和．7.常见的手工造型方法有、、和等．8.浇注系统是为填充和而开设于铸型的一系列通道．通道由、、和组成．9.冒口是在铸型内储存供用的空腔．一般设置在铸件的和．10.浇注对铸件质量有影响的两个重要因素是和．11.铸件常见的缺陷有、、、和等．12.使熔融金属在下并在下凝固的铸造方法称为压力铸造．二．判断1.砂型制作好后必须经烘干才能进行浇注．（）2.模样和芯盒是用来制造铸型型腔和型芯的工艺装备．（）3.铸型的分型面就是模样的分模面．（）4.提高型砂和芯沙的可塑性，可以减轻铸件冷却收缩时的内应力．（）5.一般情形下，直浇道截面应大于横浇道截面，横浇道截面应大于内浇道截面．（）6.冒口的作用是保证浇注时多浇的熔融金属能顺利地溢出．（）7.铸型浇注后应尽快进行落砂，以缩短生产周期．（）8.铸件凝固过程中如果补缩不良会引起铸件产生缩孔缺陷．（）9.离心铸造主要适用于铸造空心回转体铸件．（）10.有箱造型时，砂箱是铸型的组成部分．（）三．选择1.造成铸件表面粘砂，使清理和切削加工困难的原因是型砂（）A．透气性不好B．退让性差C．耐火性差D．强度不够2．模样制出铸造圆角有利于（）A．起模B．防止铸件产生裂纹C．造型方便D．防止铸件产生缩孔3．成形后的型芯需要烘干，烘芯的目的是（）A．增加型芯强度B．提高型芯耐火性C．增加型芯的透气性D．提高型芯的退让性4．防止铸件产生裂纹的方法有（）A．提高浇注温度B．提高砂型和型芯的退让性C．提高型砂的强度D．使铸件的壁厚均匀5．铸件产生砂眼缺陷的原因有（）A．型砂强度不够B．型砂紧实度不够C．浇注温度过高D．浇注速度太快6．铸件产生粘砂缺陷的原因有（）A．型砂强度不够B．型砂的耐火性差C．浇注温度过高D．浇注速度太快7．压力铸造的主要特点有（）A．铸件尺寸精度高．形位误差小B．可铸造重型铸件C．适用于单件小批量生产D．可铸造形状复杂的薄壁零件8．铸造双层金属合金铸件应采用（）A．压力铸造B．熔模铸造C．砂型铸造D．离心铸造9．铸造形状复杂的高熔点合金材质的精密小型零件的毛坯应采用（）A．离心铸造B．压力铸造C．熔模铸造D．金属型铸造四．名词解释1.模样2.合型3.落砂与除芯4.离心铸造5.型芯五．简述1.简述砂型铸造的工艺过程．2.常见的手工造型方法有哪几种？适用于什么场合？3.铸件常见的缺陷有哪些？分析它们的产生原因．4.常用的特种铸造有哪几种？简述它们的应用特点．第三章锻压一、填空题1、对坯料施加外力，使其产生，改变、及改善，用以制造机械零件．工件或毛坯的方法称为锻压．2、锻压包括和．3、按成形方式不同，锻造分为和两大类．4、冲压的基本工序可分为和两大类．5、金属坯料锻造前须经加热，加热的方式有和两大类．6、锻造前对金属进行加热的目的是、和．7、锻件的到的温度间隔称为锻造温度范围．8、常用的锻件冷却方法有、、、和炉冷等．9、常用的自由锻设备有何．10.自由锻的基本工序有、、、和切割等．11.自由锻常见的缺陷有、、和等．12.胎模锻是在设备上使用生产锻件的一种锻造方法．13.胎模可分为模．模和模等几类．14.锻模的模膛分为和两类．15.冲裁是利用冲模将板材以与坯料的一种冲压方法．常见的冲裁有和．16.弯形是将板料在作用下弯成具有一定的制件成形方法．17.拉深是变形区在的应力状态作用下，使板料为空心件而基本不变的加工方法．二．判断1.为提高金属的塑性和降低锻造时的变形应力，始锻温度越高越好．（）2.为延长锻造时间，减少锻造过程中的加热次数，始锻温度选得越低越好．（）3.金属的塑性越好，其可锻性越好．（）4.适当提高金属坯料的加热速度，可以降低材料的烧损和钢材表面的脱碳．（）5.坯料在加热过程中受热是否均匀是影响锻件质量的重要因素．（）6.锻件坑冷的冷却速度较灰砂冷的冷却速度慢．（）7.自由锻的扩孔锻造是增大坯料的内径和减小坯料的外径，从而减小空心毛坯壁厚的一种锻造方法．（）8.空气锤和水压机的吨位是以落下部分的质量来表示的．（）9.自由锻件产生裂纹缺陷的原因主要是坯料材质不好．加热不充分．锻造温度过低和锻件冷却不当等．（）10.胎模锻时，通常先用自由锻制坯，然后再在胎模中终锻成形．（）11.落料和冲孔都是板料的一部分与另一部分分离的冲裁方法．（）12.弯形时产生回弹的原因是由于外载荷消失后材料的塑性变形与弹性变形恢复．（）三．选择1.金属锻造加工的重要环节有（）A．预热B．保温Ｃ．加热Ｄ．冷却２.锻造大型锻件应采用（）A．手工自由锻 C.机器自由锻C．胎模锻 D.模锻3.锻造时，应用先低温预热，然后快速加热进行加工的材料有（）A.低碳钢B.高碳钢C.低合金钢D.高合金钢4.空心毛坯采用心棒拔长锻造工序可以使毛坯（）A.内径增大B.外径增大C.长度增加D.壁厚减小5.自由锻件产生折叠缺陷的原因是（）A.锻压时送进量小于单面压下量B.锻造温度过低C.加热时坯料内部未热透D.冷却不当6.对于高合金钢及大型锻件，应采用的冷却方法有（）A．空冷 B.灰砂冷C.炉冷D.水冷7.用胎模成形锻造形状复杂的非回转体锻件应采用（）A.闭合套模B.扣模C.合模D.摔模8.使分离部分的材料发生弯曲的分离工序称为（）A.弯形B.冲孔C.落料D.切口9.自由锻常用的设备有（）A.空气锤B.机械压力机C.平锻机D.水压机四.名词解释1.冲压2.锻造3.坑冷4.镦粗5.加热速度五.简述1.终锻温度过高或过低对锻件质量会产生什么影响？2.自由锻的心棒拔长和心轴扩孔工序有什么不同？3.防止板料在拉深时被拉裂或起皱的措施有哪些？4.如何确定坯料的加热速度？第四章焊接一. 填空1.焊接是通过或，或两者并用，并且用或不用，使工件达到结合的一种方法。

第六章习题与答案6-1为了加工出各种回转表面，车床必须具备哪些运动？答：1）工件的旋转运动；2）刀具的直线移动。

6-2车削加工中使用的刀具可分为哪几种？答：车削加工刀具可分为外圆车刀、端面车刀、割刀、镗刀和成形车刀。

6-3车削加工时，工件的装夹方式有哪些？答：1）卡盘或花盘安装；2）使用顶尖安装。

6-4按加工精度和表面粗糙度要求，车削加工可分为哪几种？答：按加工精度和表面粗糙度，车削加工可分为粗车、半精车、精车和精细车。

6-5试述铣削过程。

答：铣削加工时工件的直线或曲线运动为进给运动，铣刀的旋转运动为主运动。

铣削过程中有多把旋转的车刀在作切削加工。

铣刀刀齿切入工件是一个断续地、周期地受冲击的切削过程。

铣削时，切削厚度h D是变化的，由于刀齿刃口有圆弧半径，刀齿最初切入工件时，理论上h D为零，刀刃将在工件表面上滑走一段距离，直至h D大于刀齿刃口的圆弧半径时，才能切入工件。

铣削过程中，刀齿断续地进行切削，并且切削厚度不断地变化，使得铣削力和扭矩不断变化。

此外，刃磨后铣刀上各刀齿很难保证处于同一圆周或端面上，导致铣削力产生波动，因而使机械加工系统发生振动，造成铣削过程的不平稳，降低了工件表面的加工质量。

6-6铣削与车削过程相比，具有哪些不同之处？答：1）断续的切削过程；2）切削厚度变化；3）铣削力变化；4）切屑的变形程度大。

6-7平面的铣削方式有哪些？各有哪些优缺点？答：铣削加工平面可以用周铣法，也可以用端铣法。

用圆柱铣刀的圆周刀齿来铣削工件表面的铣削方法称为周铣法。

周铣法可以利用多种形式的铣刀，周铣法可分为顺铣和逆铣。

顺铣法有利于提高加工表面的质量，有利于提高刀具的耐用度和工件装夹的稳定性，但容易引起工作台窜动，使进给速度不平稳，影响加工表面的粗糙度，严重时还会发生打刀现象。

逆铣法使刀齿磨损加剧，使工件产生加工硬化现象，并增加了表面粗糙度。

因此，逆铣多用于粗加工。

用端铣刀的端面刀齿来铣削工件表面的铣削方法称为端铣法。

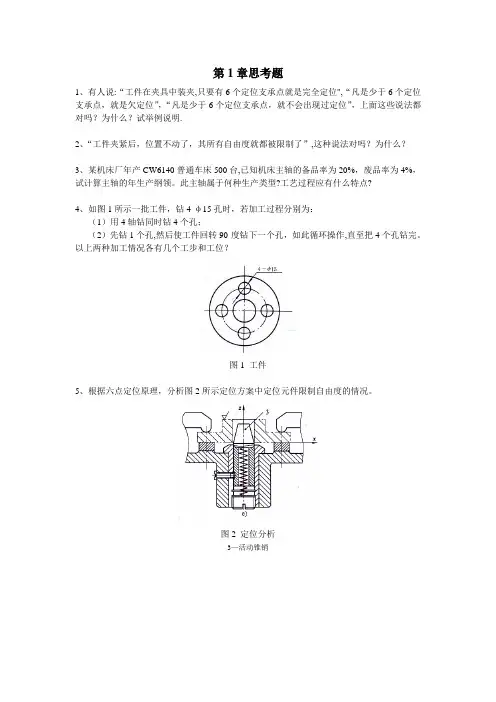

第1章思考题1、有人说:“工件在夹具中装夹,只要有6个定位支承点就是完全定位",“凡是少于6个定位支承点，就是欠定位”，“凡是少于6个定位支承点，就不会出现过定位”，上面这些说法都对吗？为什么？试举例说明.2、“工件夹紧后，位置不动了，其所有自由度就都被限制了”,这种说法对吗？为什么？3、某机床厂年产CW6140普通车床500台,已知机床主轴的备品率为20%，废品率为4%，试计算主轴的年生产纲领。

此主轴属于何种生产类型?工艺过程应有什么特点?4、如图1所示一批工件，钻4-φ15孔时，若加工过程分别为：（1）用4轴钻同时钻4个孔；（2）先钻1个孔,然后使工件回转90度钻下一个孔，如此循环操作,直至把4个孔钻完。

以上两种加工情况各有几个工步和工位？图1 工件5、根据六点定位原理，分析图2所示定位方案中定位元件限制自由度的情况。

图2 定位分析3—活动锥销6、图3所示为某箱体零件的零件图及工序图，试在图中指出:（1）铣削平面2时的设计基准，定位基准及测量基准；（2）镗孔4时的设计基准，定位基准及测量基准.图3 基准分析第1章思考题答案1、有人说：“工件在夹具中装夹,只要有6个定位支承点就是完全定位”，“凡是少于6个定位支承点，就是欠定位”，“凡是少于6个定位支承点,就不会出现过定位”，上面这些说法都不对.例如：在球体上铣通平面只需一个定位支承点限制一个自由度就可满足要求，而这种定位方式并不是欠定位。

2、“工件夹紧后，位置不动了，其所有自由度就都被限制了”，这种说法不对。

因为在分析定位时不应考虑力的影响。

“工件的自由度被限制”，是指工件在某座标方向上有了确定的位置，而不是指工件在受到使之脱离支承点的外力时，不能运动。

“工件夹紧后,位置不动了",这是夹紧的任务,并不一定就说明工件的所有自由度就都被限制了。

4、都只有1个工步。

工位:(1）1;（2)45、限制5个自由度6、(1）铣削平面2时的设计基准：3;定位基准：1;及测量基准：1 （2）镗孔4时的设计基准：5；定位基准：1及测量基准：不定第2章思考题1、试分析下图所示的三种加工情况，加工后工件表面会产生何种形状误差？假设工件的刚度很大,且车床床头刚度大于尾座刚度。

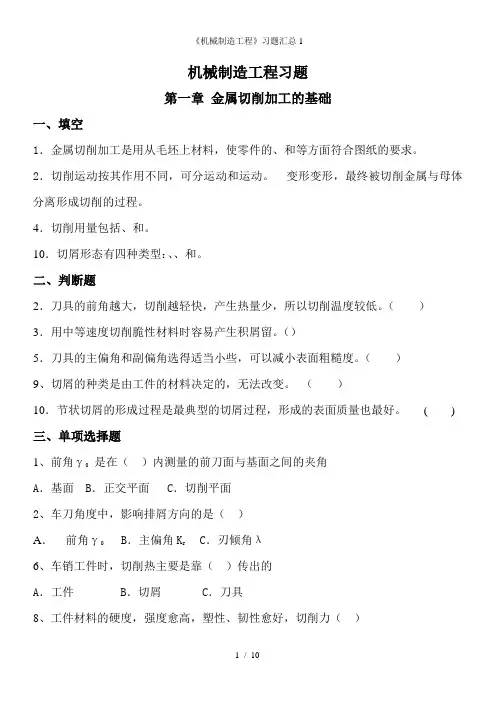

机械制造工程习题第一章金属切削加工的基础一、填空1．金属切削加工是用从毛坯上材料，使零件的、和等方面符合图纸的要求。

2．切削运动按其作用不同，可分运动和运动。

变形变形，最终被切削金属与母体分离形成切削的过程。

4．切削用量包括、和。

10．切屑形态有四种类型：、、和。

二、判断题2．刀具的前角越大，切削越轻快，产生热量少，所以切削温度较低。

（）3．用中等速度切削脆性材料时容易产生积屑留。

（）5．刀具的主偏角和副偏角选得适当小些，可以减小表面粗糙度。

（）9、切屑的种类是由工件的材料决定的，无法改变。

（）10．节状切屑的形成过程是最典型的切屑过程，形成的表面质量也最好。

( )三、单项选择题1、前角γ0是在（）内测量的前刀面与基面之间的夹角A．基面 B．正交平面 C．切削平面2、车刀角度中，影响排屑方向的是（）A．前角γ0 B．主偏角K r C．刃倾角λ6、车销工件时，切削热主要是靠（）传出的A．工件 B．切屑 C．刀具8、工件材料的硬度，强度愈高，塑性、韧性愈好，切削力（）A．愈小 B．愈大 C．基本不变14．切削铸铁和青铜等脆性材料时产生切削形态为（）A．带状切削 B．崩碎切削C．节状切削 D．粒状切削四、简答题1．金属切削过程存在哪三个变形区，各个变形区有什么变形特点？3．简述影响切削温度的主要因素有哪些？4．简述切削热的来源及其影响因素。

第三章机械制造过程与工艺一、填空题3．工艺过程包括毛坯制造、、零件热处理、和检验试车等。

13．加工余量确定方法有、和分析计算法。

16．工艺成本包括费用和费用两大部分。

17．加工精度包括精度、精度和相互位置精度三个方面。

19．获得零件形状精度的方法有、、和成形法。

二、判断题1．在机械加工中，一个工件在同一时刻只能占据一个工位。

( )3．在一道工序中只能有一次安装。

( )7．在尺寸链中只有一个封闭环。

( )12．一个表面的加工总余量等于该表面的所有加工余量之和。

( )17．延长工作时间是提高劳动生产率的一种方法。

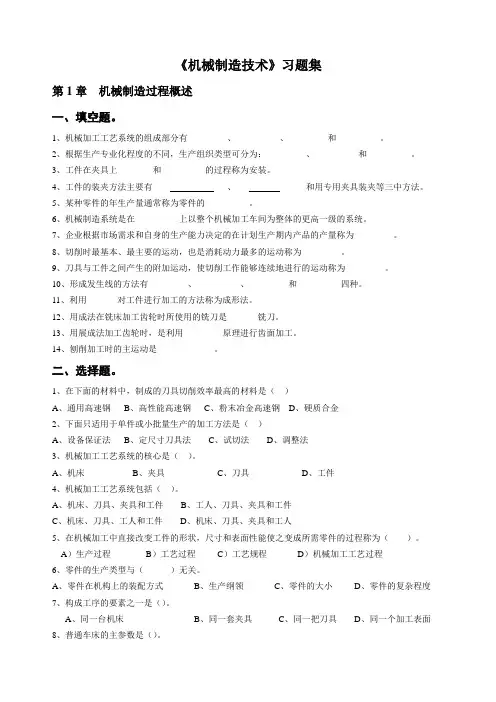

《机械制造技术》习题集第1章机械制造过程概述一、填空题。

1、机械加工工艺系统的组成部分有_________、__________、_________和__________。

2、根据生产专业化程度的不同，生产组织类型可分为：_________、__________和__________。

3、工件在夹具上________和__________的过程称为安装。

4、工件的装夹方法主要有_____ ___、___ _______和用专用夹具装夹等三中方法。

5、某种零件的年生产量通常称为零件的__________。

6、机械制造系统是在__________上以整个机械加工车间为整体的更高一级的系统。

7、企业根据市场需求和自身的生产能力决定的在计划生产期内产品的产量称为_________。

8、切削时最基本、最主要的运动，也是消耗动力最多的运动称为_________。

9、刀具与工件之间产生的附加运动，使切削工作能够连续地进行的运动称为_________。

10、形成发生线的方法有_________、__________、_________和__________四种。

11、利用对工件进行加工的方法称为成形法。

12、用成法在铣床加工齿轮时所使用的铣刀是铣刀。

13、用展成法加工齿轮时，是利用原理进行齿面加工。

14、刨削加工时的主运动是。

二、选择题。

1、在下面的材料中，制成的刀具切削效率最高的材料是（）A、通用高速钢B、高性能高速钢C、粉末冶金高速钢D、硬质合金2、下面只适用于单件或小批量生产的加工方法是（）A、设备保证法B、定尺寸刀具法C、试切法D、调整法3、机械加工工艺系统的核心是（）。

A、机床B、夹具C、刀具D、工件4、机械加工工艺系统包括（）。

A、机床、刀具、夹具和工件B、工人、刀具、夹具和工件C、机床、刀具、工人和工件D、机床、刀具、夹具和工人5、在机械加工中直接改变工件的形状，尺寸和表面性能使之变成所需零件的过程称为（）。
