数字电子技术基础_华中科技大学中国大学mooc课后章节答案期末考试题库2023年1.计算CMOS逻辑门的扇出数时,只使用静态的输入电流和输出电流计算。
参考答案:错误2.某时序电路的状态转换图如图所示,若输入序列X = 110101(从最左边的位依次输入)时,设起始状态为【图片】,则输出序列为。
【图片】参考答案:1011013.JK触发器有使输出不确定的输入条件。
参考答案:错误4.所有触发器的建立时间都不为零。
参考答案:正确5.由或非门构成的基本SR锁存器在S=1、R=0时,将使锁存器进入置位状态。
参考答案:正确6.锁存器和触发器都属于双稳态电路,它们存在两个稳定状态,从而可存储、记忆1位二进制数据。
对吗?参考答案:正确7.CMOS门电路的特点:静态功耗;而动态功耗随着工作频率的提高而;输入电阻;抗干扰能力比TTL 。
参考答案:极低;增加;很大;高8.74LVC系列CMOS与非门在+3.3V电源工作时,输入端在以下哪些接法下属于逻辑0(74LVC系列输出和输入低电平的标准电压值为【图片】)?参考答案:输入端接低于0.8V的电源_输入端接同类与非门的输出低电平0.2V_输入端接地_输入端到地之间接10kΩ的电阻9.下列哪些CMOS门可以将输出端并接使用?参考答案:漏极开路(OD)输出_三态(TS)输出10.根据最简二进制状态表确定输出函数表达式时,与所选触发器的类型无关。
参考答案:正确11.下图各个CMOS电路中,V IL、V IH分别为输入低、高电平。
指出输出高电平的电路有。
参考答案:_12.传输延迟时间是表征门电路开关速度的参数,它说明门电路在输入脉冲波形的作用下,其输出波形相对于输入波形延迟了多长时间,其数值与电源电压VDD及负载电容的大小有关。
参考答案:正确13.按照制造门电路晶体管的不同,集成门电路分为MOS型、双极型和混合型。
对吗?参考答案:正确14.下图中,A、B为某逻辑电路的输入波形,Y为输出波形,则该逻辑电路为。
数字电子技术基础试题及答案一、单项选择题(每题2分,共20分)1. 在数字电路中,下列哪个器件不是基本逻辑门?A. 与门B. 或门C. 非门D. 三极管答案:D2. 二进制数1011转换为十进制数是多少?A. 8B. 9C. 11D. 13答案:C3. 触发器的输出状态由什么决定?A. 输入信号B. 时钟信号C. 触发器的当前状态D. 以上都是答案:D4. 下列哪个不是数字电路的优点?A. 高抗干扰性B. 易于集成C. 功耗大D. 逻辑功能明确答案:C5. 在数字电路中,一个D触发器有几个输入端?A. 1B. 2C. 3D. 4答案:B6. 异步计数器和同步计数器的主要区别是什么?A. 异步计数器的输出端数量不同B. 异步计数器的触发器时钟信号不同C. 异步计数器的触发器时钟信号相同D. 异步计数器的触发器时钟信号不同答案:D7. 下列哪个不是数字电路中的存储元件?A. 触发器B. 寄存器C. 计数器D. 门电路答案:D8. 在数字电路中,一个四位二进制计数器可以产生多少个不同的状态?A. 8B. 16C. 32D. 64答案:B9. 逻辑门电路中的输入信号和输出信号之间的关系是什么?A. 线性关系B. 非线性关系C. 指数关系D. 逻辑关系答案:D10. 一个简单的RS触发器由几个基本逻辑门构成?A. 1B. 2C. 3D. 4答案:B二、填空题(每题2分,共20分)1. 在数字电路中,逻辑“0”通常表示为电压______,逻辑“1”通常表示为电压______。
答案:低电平,高电平2. 一个完整的触发器由两个______门和一个______门构成。
答案:与非,或非3. 在数字电路中,一个______触发器可以存储1位二进制信息。
答案:D4. 一个8位二进制寄存器可以存储的最大十进制数是______。
答案:2555. 在数字电路中,一个计数器的进位输出通常是由______触发器的输出端提供的。
答案:最高位6. 一个简单的二进制计数器,其计数过程是从0开始,计数到______后回到0。

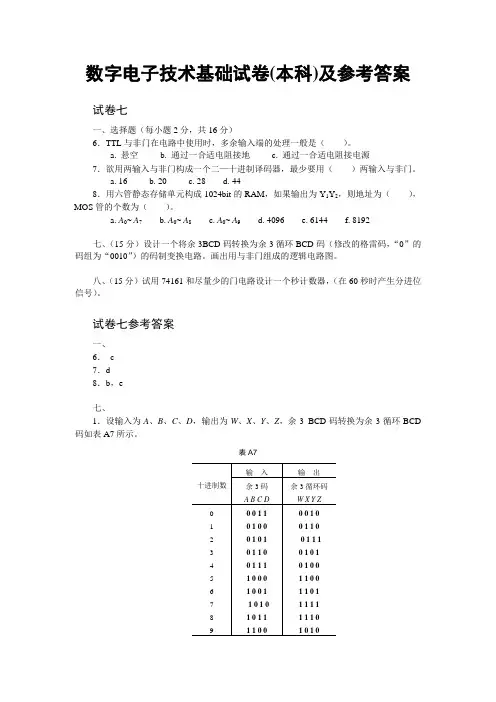

数字电子技术基础试卷(本科)及参考答案试卷七一、选择题(每小题2分,共16分)6.TTL与非门在电路中使用时,多余输入端的处理一般是()。
a. 悬空b. 通过一合适电阻接地c. 通过一合适电阻接电源7.欲用两输入与非门构成一个二—十进制译码器,最少要用()两输入与非门。
a. 16b. 20c. 28d. 448.用六管静态存储单元构成1024bit的RAM,如果输出为Y1Y2,则地址为(),MOS管的个数为()。
a. A0~ A7b. A0~ A8c. A0~ A9d. 4096e. 6144f. 8192七、(15分)设计一个将余3BCD码转换为余3循环BCD码(修改的格雷码,“0”的码组为“0010”)的码制变换电路。
画出用与非门组成的逻辑电路图。
八、(15分)试用74161和尽量少的门电路设计一个秒计数器,(在60秒时产生分进位信号)。
试卷七参考答案一、6.c7.d8.b,e七、1.设输入为A、B、C、D,输出为W、X、Y、Z,余3 BCD码转换为余3循环BCD 码如表A7所示。
表A7用卡诺图化简得输出的逻辑函数表达式分别为A W =,B A B A X ⋅=,C B C B Y ⋅=,D C D C Z ⋅=2.逻辑电路图(略)八、1.秒计数器应为BCD 码60进制计数器,即个位为10进制计数器,十位为6进制计数器。
当个位计到9时,再来一个脉冲,个位回0,十位进行加1计数。
因此,个位计到9产生置数信号,并控制高位片的使能输入端,在下一个CP 的上升沿来后,个位清零,同时使十位加1。
秒计数器如图A8所示,C 为在60秒时产生分进位信号。
图A8试卷八及参考答案试卷八一、(12分)二极管电路如图1所示,试分析判断D 1、D 2导通、截止情况。
假设D 1、D 2为理想二极管,求AO 两端电压V AO 。
O图1七、(15分)1.将逻辑函数BD C B C AB Y +++=写成与非—与非式; 2.写出CD C B A Y ++=)(的反演式;3.组合逻辑电路和时序逻辑电路有什么区别?有什么联系? 4.将下列十进制数转换为二进制数和二—十进制BCD 码:(1)10 (2)5985.一个n位D/A转换器,可以达到的精度为多少?若一D/A转换器满刻度输出电压为10V,当要求1mV的分辨率时,输入数字量的位数n至少应为多少?八、(12分)图8所示是一双相时钟发生器。
数字电子技术基础试题及答案一、单项选择题(每题2分,共20分)1. 在数字电路中,最基本的逻辑门是()。
A. 与门B. 或门C. 非门D. 异或门答案:C2. 下列哪个不是TTL逻辑门的类型?()A. 与非门B. 或非门C. 同或门D. 非门答案:C3. 一个D触发器的初始状态为1,当输入D=0时,时钟脉冲上升沿到达后,输出Q的状态为()。
A. 0B. 1C. 不确定D. 无变化答案:A4. 以下哪个逻辑表达式是正确的?()A. A+A=AB. A·A=AC. A+A=0D. A·A=0答案:B5. 一个4位二进制计数器,从0000开始计数,当计数到1111时,下一个状态是()。
A. 0000B. 1000C. 10000D. 0111答案:A6. 在数字电路中,若要实现一个逻辑函数,下列哪种方法最为经济?()A. 使用与非门B. 使用或非门C. 使用与门D. 使用或门答案:A7. 一个三态输出门,当控制端为高电平时,输出状态为()。
A. 高阻态B. 低电平C. 高电平D. 低阻态答案:C8. 以下哪个是BCD码的特点?()A. 每个十进制数字对应一个唯一的二进制代码B. 每个二进制数字对应一个唯一的十进制数字C. 每个二进制数字对应一个唯一的十六进制数字D. 每个十进制数字对应多个二进制代码答案:A9. 在数字电路中,一个反相器的逻辑功能是()。
A. 与B. 或C. 非D. 异或答案:C10. 一个JK触发器在时钟脉冲上升沿到达时,如果J=1,K=0,则触发器的状态()。
A. 保持不变B. 翻转C. 置0D. 置1答案:D二、填空题(每题2分,共20分)1. 一个2输入的与门,当两个输入都为1时,输出为______。
答案:12. 在数字电路中,一个D触发器的D端输入为0,时钟脉冲上升沿到达后,输出Q的状态为______。
答案:03. 一个4位二进制计数器,如果初始状态为0101,下一个状态为______。
数字电子技术基础试题(一)一、填空题 : (每空1分,共10分)1. (30.25) 10 = ( ) 2 = ( ) 16 。
2 . 逻辑函数L = + A+ B+ C +D = 。
3 . 三态门输出的三种状态分别为:、和。
4 . 主从型JK触发器的特性方程= 。
5 . 用4个触发器可以存储位二进制数。
6 . 存储容量为4K×8位的RAM存储器,其地址线为条、数据线为条。
二、选择题: (选择一个正确的答案填入括号内,每题3分,共30分 )1.设图1中所有触发器的初始状态皆为0,找出图中触发器在时钟信号作用下,输出电压波形恒为0的是:()图。
图 12.下列几种TTL电路中,输出端可实现线与功能的电路是()。
A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路,其多余输入端正确的处理方法是()。
A、通过大电阻接地(>1.5KΩ)B、悬空C、通过小电阻接地(<1KΩ)D、通过电阻接V CC4.图2所示电路为由555定时器构成的()。
A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路()。
图2A、计数器B、寄存器C、译码器D、触发器6.下列几种A/D转换器中,转换速度最快的是()。
图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7.某电路的输入波形 u I 和输出波形 u O 如图 3所示,则该电路为()。
图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8.要将方波脉冲的周期扩展10倍,可采用()。
A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为()。
A、B、C、D、10、一个数据选择器的地址输入端有3个时,最多可以有()个数据信号输出。
A、4B、6C、8D、16三、逻辑函数化简(每题5分,共10分)1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D,约束条件:A C + A CD+AB=0四、分析下列电路。
试卷一一、填空题(每空1分,共20分)1、与非门的逻辑功能为。
(全1出0,有0出1)2、数字信号的特点是在时间上和幅值上都是断续变化的,其高电平和低电平常用1和0 来表示。
3、三态门的“三态”指高电平,低电平和高阻状态。
4、逻辑代数的三个重要规则是代入规则、反演规则、对偶规则。
5、为了实现高的频率稳定度,常采用石英晶体振荡器;单稳态触发器受到外触发时进入暂稳态6、同步RS触发器中R、S为高电平有效,基本R、S触发器中R、S 为低电平有效7、在进行A/D转换时,常按下面四个步骤进行,采样、保持、量化、编码。
1. 全1出0,有0出12.时间、幅值、1、03.高电平,低电平,高阻状态4.代入规则对偶规则反演规则5.石英晶体暂稳态6.高低7.采样保持量化编码二、选择题(每题1分,共10分)1、有八个触发器的二进制计数器,它们最多有()种计数状态。
A、8;B、16;C、256;D、642、下列触发器中上升沿触发的是()。
A、主从RS触发器;B、JK触发器;C、T触发器;D、D触发器3、下式中与非门表达式为(),或门表达式为()。
A、Y=A+B;B、Y=AB;C、Y=BA+;D、Y=AB4、十二进制加法计数器需要()个触发器构成。
A、8;B、16;C、4;D、35、逻辑电路如右图,函数式为()。
A、F=AB+C;B、F=AB+C;AB+;D、F=A+BCC、F=C6、逻辑函数F=AB+BC的最小项表达式为()A、F=m2+m3+m6B、F=m2+m3+m7C、F=m3+m6+m7D、F=m3+m4+m77、74LS138译码器有(),74LS148编码器有()A、三个输入端,三个输出端;B、八个输入端,八个输出端;C、三个输入端,八个输出端;D、八个输入端,三个输出端。
8、单稳态触发器的输出状态有()A、一个稳态、一个暂态B、两个稳态C、只有一个稳态D、没有稳态1. C2.D3. D A4. C5. A6.C7. A8. A三、判断(每题1分,共10分):1、逻辑变量的取值,1比0大。
3《数字电子技术》试卷姓名:__ _______ 班级:__________ 考号:___________ 成绩:____________1. 有一数码10010011,作为自然二进制数时,它相当于十进制数( ),作为8421BCD 码时,它相当于十进制数( )。
2.三态门电路的输出有高电平、低电平和( )3种状态。
3.TTL 与非门多余的输入端应接( )。
4.TTL 集成JK 触发器正常工作时,其d R 和d S 端应接( )电平。
5. 已知某函数⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛++=D C AB D C A B F ,该函数的反函数F =( )。
6. 如果对键盘上108个符号进行二进制编码,则至少要( )位二进制数码。
7. 典型的TTL 与非门电路使用的电路为电源电压为( )V ,其输出高电平为( )V ,输出低电平为( )V , CMOS 电路的电源电压为( ) V 。
8.74LS138是3线—8线译码器,译码为输出低电平有效,若输入为A 2A 1A 0=110时,输出 01234567Y Y Y Y Y Y Y Y 应为( )。
9.将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM 。
该ROM 有( )根地址线,有()根数据读出线。
10. 两片中规模集成电路10进制计数器串联后,最大计数容量为( )位。
11. );Y 3 =( )。
12. 某计数器的输出波形如图1所示,该计数器是( )进制计数器。
13.驱动共阳极七段数码管的译码器的输出电平为( )有效。
二、单项选择题(本大题共15小题,每小题2分,共30分)(在每小题列出的四个备选项中只有一个是最符合题目要求的,请将其代码填写在题后的括号内。
错选、多选或未选均无分。
)1. 函数F(A,B,C)=AB+BC+AC 的最小项表达式为( ) 。
A .F(A,B,C)=∑m (0,2,4) B. (A,B,C)=∑m (3,5,6,7) C .F(A,B,C)=∑m (0,2,3,4) D. F(A,B,C)=∑m (2,4,6,7)2.8线—3线优先编码器的输入为I 0—I 7 ,当优先级别最高的I 7有效时,其输出012Y Y Y ••的值是( )。

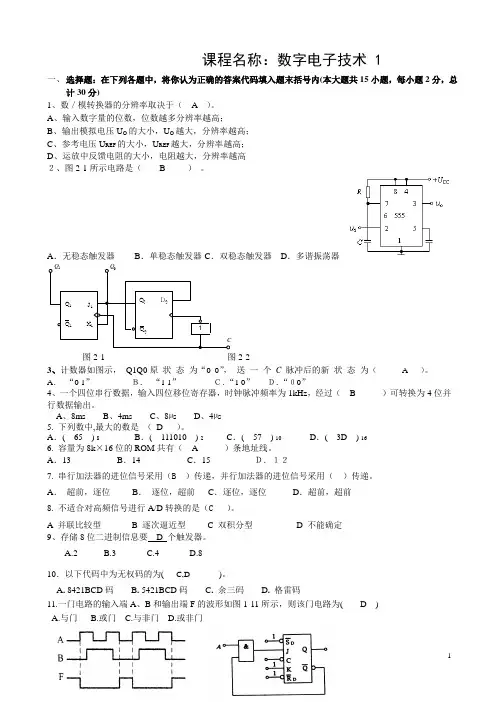

课程名称:数字电子技术 1一、 选择题:在下列各题中,将你认为正确的答案代码填入题末括号内(本大题共15小题,每小题2分,总计30分)1、数/模转换器的分辨率取决于( A )。
A 、输入数字量的位数,位数越多分辨率越高;B 、输出模拟电压U O 的大小,U O 越大,分辨率越高;C 、参考电压U REF 的大小,U REF 越大,分辨率越高;D 、运放中反馈电阻的大小,电阻越大,分辨率越高 2、图2-1所示电路是( B ) 。
A .无稳态触发器B .单稳态触发器C .双稳态触发器D .多谐振荡器CQQ 1Q 0D 0Q 0Q 1Q 1J 1K 11图2-1 图2-2 3、计数器如图示, Q1Q0原 状 态 为“0 0”, 送 一 个 C 脉冲后的新 状 态 为( A )。
A . “0 1” B. “1 1” C.“1 0” D.“00”4、一个四位串行数据,输入四位移位寄存器,时钟脉冲频率为1kHz ,经过( B )可转换为4位并行数据输出。
A 、8msB 、4msC 、8µsD 、4µs 5. 下列数中,最大的数是 ( D )。
A .( 65 ) 8 B .( 111010 ) 2 C .( 57 ) 10 D .( 3D ) 16 6. 容量为8k ×16位的ROM 共有( A )条地址线。
A .13 B .14 C .15 D.12 7. 串行加法器的进位信号采用(B )传递,并行加法器的进位信号采用( )传递。
A . 超前,逐位 B . 逐位,超前 C .逐位,逐位 D .超前,超前 8. 不适合对高频信号进行A/D 转换的是(C )。
A 并联比较型B 逐次逼近型C 双积分型D 不能确定 9、存储8位二进制信息要 D 个触发器。
A.2B.3C.4D.8 10.以下代码中为无权码的为( C,D )。
A . 8421BCD 码B . 5421BCD 码C . 余三码D . 格雷码11.一门电路的输入端A 、B 和输出端F 的波形如图1-11所示,则该门电路为( D ) A.与门 B.或门 C.与非门 D.或非门图1-11 图1-1212. 如图1-12所示逻辑电路中,已知A为1态,当C时钟脉冲到来后,JK触发器具备( B )功能。
第一章数字电路基础第一部分基础知识一、选择题1.以下代码中为无权码的为。
A. 8421BCD码B. 5421BCD码C.余三码D.格雷码2.以下代码中为恒权码的为。
A .8421BCD码B. 5421BCD码C.余三码D.格雷码3. 一位十六进制数可以用位二进制数来表示。
A. 1B.2C. 4D.164.十进制数25用8421BCD码表示为。
A .10 101B .0010 0101 C. 100101 D .101015.在一个8位的存储单元中,能够存储的最大无符号整数是。
A. (256) 10B. (127) 10C. (FF) 16D. (255) 106.与十进制数(53.5) 10等值的数或代码为。
A.(0101 0011. 0101)8421BCDB.(35. 8)16C.(110101. 1)2D.(65. 4)87.矩形脉冲信号的参数有。
A.周期B.占空比C.脉宽D.扫描期8.与八进制数(47. 3) 8等值的数为:A. (100111 . 011 )2B. (27. 6)16C. (27. 3 )16D. (1 00111 . 11 )29. 常用的BCD码有。
A.奇偶校验码B.格雷码C. 8421码D.余三码10 .与模拟电路相比,数字电路主要的优点有。
A.容易设计B.通用性强C.保密性好D.抗干扰能力强二、判断题(正确打,,错误的打X)1.方波的占空比为0. 5。
()2. 8421 码1001 比0001 大。
( )3.数字电路中用“ 1”和“ 0”分别表示两种状态,二者无大小之分。
()4.格雷码具有任何相邻码只有一位码元不同的特性。
()5.八进制数(18) 8比十进制数(18) 10小。
()6.当传送十进制数5时,在8421奇校验码的校验位上值应为1。
( )7.在时间和幅度上都断续变化的信号是数字信号,语音信号不是数字信号。
()8.占空比的公式为:q = t w / T,则周期T越大占空比q越小。
大学课程《数字电子技术基础》试题及答案一、填空题组合逻辑电路1. 数字电路按逻辑功能的不同特点可分为两大类,即: 逻辑电路和 逻辑电路 。
答:组合 、时序2. 从一组输入数据中选出一个作为数据传输的常用组合逻辑电路叫做 。
答:数据选择器3.用于比较两个数字大小的逻辑电路叫做 。
答:数值比较器4. 驱动共阳极七段数码管的译码器的输出电平为 有效,而驱动共阴极的输出电平为 有效。
答:低、高5.一个8选1的多路选择器(数据选择器),应具有 个地址输入端。
答:3个6.编码器的逻辑功能是把输入的高低电平编成一个 ,目前经常使用的编码器有普通编码器和优先编码器两类。
答:二值代码7.译码器的逻辑功能是把输入的二进制代码译成对应的 信号,常用的译码器有二进制译码器,二-十进制译码器和显示译码器三类。
答:输出高、低电平8.74LS138是3线—8线译码器,译码为输出低电平有效,若输入为A 2A 1A 0=110时,输出 01234567Y Y Y Y Y Y Y Y 应为( )。
答:10111111二、选择题组合逻辑电路1.74LS138是3线-8线译码器,译码输出为低电平有效,若输入A 2A 1A 0=100时,输出= 。
A 、00010000,B 、11101111C 、11110111D 、10000000答:B2.在下列逻辑电路中,不是组合逻辑电路的是( )。
A 、译码器B 、编码器C 、全加器D 、寄存器 答:D3.在下列逻辑电路中,不是组合逻辑电路的是( )。
A. 译码器B. 编码器C. 全加器D.寄存器 答:D4. 八选一数据选择器组成电路如下图所示,该电路实现的逻辑函数是Y= 。
A. ABC ABC ABC ABC +++ B. ABC ABC + C. BC ABC +D. ABC ABC ABC ABC +++ 答:D5.七段显示译码器是指 的电路。
A. 将二进制代码转换成0~9数字B. 将BCD 码转换成七段显示字形信号C. 将0~9数字转换成BCD 码D. 将七段显示字形信号转换成BCD 码 答:B6.组合逻辑电路通常由 组合而成。
D C B A D C A B ++《数字电子技术》试卷姓名:__ _______ 班级:__________ 考号:___________ 成绩:____________1. 有一数码10010011,作为自然二进制数时,它相当于十进制数(147),作为8421BCD码时,它相当于十进制数(93 )。
2.三态门电路的输出有高电平、低电平和(高阻)3种状态。
3.TTL 与非门多余的输入端应接(高电平或悬空)。
4.TTL 集成JK 触发器正常工作时,其d R 和d S 端应接(高)电平。
5. 已知某函数⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛++=D C AB D C A B F ,该函数的反函数F =( )。
6. 如果对键盘上108个符号进行二进制编码,则至少要( 7)位二进制数码。
7. 典型的TTL 与非门电路使用的电路为电源电压为(5 )V ,其输出高电平为(3.6)V ,输出低电平为(0.35)V , CMOS 电路的电源电压为( 3--18) V 。
8.74LS138是3线—8线译码器,译码为输出低电平有效,若输入为A 2A 1A 0=110时,输出01234567Y Y Y Y Y Y Y Y 应为( 10111111 )。
9.将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM 。
该ROM 有( 11)根地址线,有(16)根数据读出线。
10. 两片中规模集成电路10进制计数器串联后,最大计数容量为( 100)位。
11. =(AB )。
12.13.驱动共阳极七段数码管的译码器的输出电平为( 低)有效。
二、单项选择题(本大题共15小题,每小题2分,共30分)(在每小题列出的四个备选项中只有一个是最符合题目要求的,请将其代码填写在题后的括号内。
错选、多选或未选均无分。
)1. 函数F(A,B,C)=AB+BC+AC 的最小项表达式为( A ) 。
A .F(A,B,C)=∑m (0,2,4) B. (A,B,C)=∑m (3,5,6,7) C .F(A,B,C)=∑m (0,2,3,4) D. F(A,B,C)=∑m (2,4,6,7)2.8线—3线优先编码器的输入为I 0—I 7 ,当优先级别最高的I 7有效时,其输出012Y Y Y ∙∙的值是( C )。
数字电子技术基础试题及答案一、选择题(共10题,每题2分,共20分)1. 以下哪个不是数字电子技术的基本组成部分?A. 逻辑门B. 计数器C. 模拟电路D. 地址译码器答案:C2. 下列哪个不是数字信号的特点?A. 离散B. 可逼近C. 定常D. 自补偿答案:D3. 在输出位备选的半加器中,按照大端法标识,S和C表示()A. 两个输入并且输出B. 和输入X、Y相关的一个输入和一个输出端C. 两个输入和一个输出端D. 一个输入和一个输出端答案:C4. 如图所示,用所给的逻辑门组合电路,若输入A、B分别为1、0,则输出Y的真值表达式是()A. A + BB. ABC. A - BD. A/B答案:A5. 下列哪个不属于触发器的类型?A. D触发器B. T触发器C. JK触发器D. MS触发器答案:D6. 在数字系统中,当输入的激励信号是一个脉冲信号时,输出的响应包括()A. 自动输出B. 行波C. 驻波D. 绝对值答案:B7. X = AB + CD,可以化简为A. X = (A + C)(C + D)B. X = (AC + CD)(CD)C. X = (ACD)(CD)D. X = (ACD)答案:D8. 在字长为8位的字级操作中,运算结果已知,现有A = 10101010,B = 01010101,若用A、B进行按位异或运算,结果为()A. 10101010B. 11111111C. 00000000D. 01010101答案:B9. 一个加法器的两个输入都为0,则请问输出是否为0?A. 是B. 否答案:A10. 将输出信号复制回输入端,称为()A. 反馈B. 进位C. 脉冲D. 主导答案:A二、填空题(共5题,每题4分,共20分)1. 在数字电路中,与门的基本逻辑操作是______________。
答案:乘法2. 在加法器中,当加法的结果超出了加法器的位宽时,称为_____________。
数字电子技术基础试题(一)一、填空题 : (每空1分,共10分)1. (30.25) 10 = ( ) 2 = ( ) 16 。
2 . 逻辑函数L = + A+ B+ C +D = 。
3 . 三态门输出的三种状态分别为:、和。
4 . 主从型JK触发器的特性方程= 。
5 . 用4个触发器可以存储位二进制数。
6 . 存储容量为4K×8位的RAM存储器,其地址线为条、数据线为条。
二、选择题: (选择一个正确的答案填入括号内,每题3分,共30分 )1.设图1中所有触发器的初始状态皆为0,找出图中触发器在时钟信号作用下,输出电压波形恒为0的是:()图。
图 12.下列几种TTL电路中,输出端可实现线与功能的电路是()。
A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路,其多余输入端正确的处理方法是()。
A、通过大电阻接地(>1.5KΩ)B、悬空C、通过小电阻接地(<1KΩ)D、通过电阻接V CC4.图2所示电路为由555定时器构成的()。
A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路()。
图2A、计数器B、寄存器C、译码器D、触发器6.下列几种A/D转换器中,转换速度最快的是()。
图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7.某电路的输入波形 u I 和输出波形 u O 如图 3所示,则该电路为()。
图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8.要将方波脉冲的周期扩展10倍,可采用()。
A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为()。
A、B、C、D、10、一个数据选择器的地址输入端有3个时,最多可以有()个数据信号输出。
A、4B、6C、8D、16三、逻辑函数化简(每题5分,共10分)1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D,约束条件:A C + A CD+AB=0四、分析下列电路。
数字电子技术基础试题及答案一、选择题(每题2分,共20分)1. 在数字电路中,最基本的逻辑关系有哪三种?A. 与、或、非B. 与、异或、同或C. 与、或、异或D. 同或、异或、非2. 一个二进制数1011转换为十进制数是多少?A. 9B. 10C. 11D. 123. 下列哪个不是数字电路的特点?A. 速度快B. 稳定性好C. 可编程D. 体积大4. 逻辑门电路中的“与门”(AND gate)的输出为高电平的条件是什么?A. 所有输入均为高电平B. 至少有一个输入为高电平C. 所有输入均为低电平D. 至少有一个输入为低电平5. 触发器的主要用途是什么?B. 进行算术运算C. 进行逻辑判断D. 放大信号6. 以下哪个是组合逻辑电路的特点?A. 有记忆功能B. 没有记忆功能C. 需要时钟信号D. 可以进行数据存储7. 一个完整的数字系统通常包括哪些部分?A. 微处理器、存储器、输入/输出接口B. 微处理器、电源、输入/输出接口C. 存储器、电源、输入/输出接口D. 微处理器、存储器、显示器8. 以下哪个是数字电路中的计数器的功能?A. 计数B. 分频C. 放大D. 编码9. 一个数字电路设计中,若要实现一个逻辑表达式 A'BC + AB'C',应该使用哪种逻辑门?A. 与门B. 或门C. 非门D. 异或门10. 以下哪个是数字电路中的寄存器的功能?B. 进行算术运算C. 进行逻辑判断D. 放大信号二、填空题(每题2分,共20分)11. 数字电路中最基本的逻辑关系包括________、________和________。
12. 一个二进制数1101转换为十进制数是________。
13. 数字电路与模拟电路相比,具有________、________和________等优点。
14. 在数字电路中,若要实现一个逻辑表达式 A + B,应该使用________门。
15. 触发器是一种________电路,用于存储________。
数字电子技术基础考试试卷(附答案)一、填空题:(每空1分,共15分)1.逻辑函数的两种标准形式分别为( )、( )。
2.将2004个“1”异或起来得到的结果是( )。
3.半导体存储器的结构主要包含三个部分,分别是( )、( )、( )。
4.8位D/A 转换器当输入数字量10000000为5v 。
若只有最低位为高电平,则输出电压为( )v ;当输入为10001000,则输出电压为( )v 。
5.就逐次逼近型和双积分型两种A/D 转换器而言,( )的抗干扰能力强,( )的转换速度快。
6.由555定时器构成的三种电路中,( )和( )是脉冲的整形电路。
7.与PAL 相比,GAL 器件有可编程的输出结构,它是通过对( )进行编程设定其( )的工作模式来实现的,而且由于采用了( )的工艺结构,可以重复编程,使它的通用性很好,使用更为方便灵活。
二、根据要求作题:(共15分)1. 1. 将逻辑函数 P=AB+AC 写成与或非型表达式,并用集电极开路门来实现。
2.2.图1、2中电路均由CMOS 门电路构成,写出P 、Q 的表达式,并画出对应A 、B 、C 的P 、Q 波形。
三、分析图3所示电路,写出F1、F2的逻辑表达式,说明电路的逻辑功能。
图Y AB C =+中所用器件是8选1数据选择器74LS151。
(10分)四、设计一位十进制数的四舍五入电路(采用8421BCD码)。
要求只设定一个输出,并画出用最简与非门实现的逻辑电路图。
(15分)五、已知电路及CP、A的波形如图5(a)(b)所示,设触发器的初态均为“0”,试画出输出端B和C的波形。
(8分)BC六、用T触发器和异或门构成的某种电路如图6(a)所示,在示波器上观察到波形如图6(b)所示。
试问该电路是如何连接的?请在原图上画出正确的连接图,并标明T的取值。
(6分)七、电路如图7所示,其中RA=RB=10kΩ,C=0.1μf,试问:1.在Uk为高电平期间,由555定时器构成的是什么电路,其输出U0的频率f0=?2.分析由JK触发器FF1、FF2、FF3构成的计数器电路,要求:写出驱动方程和状态方程,列出状态转换表,画出完整的状态转换图;3.设Q3、Q2、Q1的初态为000,Uk所加正脉冲的宽度为Tw=6/f0,脉冲过后Q3、Q2、Q1将保持在哪个状态?(共15分)八、图8所示是16*4位ROM和同步十六进制加法计数器74LS161组成的脉冲分频电路。
数字电子技术基础试题及答案1. 第一题题目:简述数字电子技术的基本概念和应用领域。
答案:数字电子技术是指利用离散的数值来表示和处理信息的技术。
它基于二进制数制,利用逻辑门电路和触发器等组件构成各种数字电路,用于实现逻辑运算、控制电路和数据处理等功能。
数字电子技术广泛应用于计算机、通信、嵌入式系统、数字信号处理等领域。
2. 第二题题目:简述数字电路系统的设计与分析方法。
答案:数字电路系统的设计与分析涉及到多个步骤。
首先,根据系统需求和功能,确定电路的输入输出关系和逻辑功能。
然后,根据逻辑功能,设计电路的逻辑结构,选择适当的逻辑门电路和触发器等组件。
接下来,进行电路的布局与连接设计,确定电路的输入输出接口和信号线的连接方式。
最后,进行电路的仿真与测试,验证电路的功能和性能。
3. 第三题题目:简述数字电子技术中的编码与解码原理及应用。
答案:编码与解码是数字电子技术中常用的方法,用于将不同形式的数据转换为二进制数或将二进制数转换为其他形式的数据。
常见的编码与解码方式包括BCD码、格雷码、ASCII码等。
编码与解码在数字通信、计算机存储与传输、显示器控制等场景中具有重要应用。
4. 第四题题目:简述数字电子技术中的时序电路和控制电路。
答案:时序电路是数字电子技术中用于控制和同步各个组件工作时间序列的电路。
它包括时钟信号发生、计数器、触发器、寄存器等组件。
控制电路是数字电子技术中用于实现逻辑控制和决策的电路。
它通过逻辑门电路、电平转换电路等实现数据的选择与控制。
时序电路和控制电路在数字系统中起着重要的作用,决定了系统的功能和性能。
5. 第五题题目:简述数字电子技术中的记忆器件和处理器。
答案:记忆器件是数字电子技术中用于存储数据和程序的组件。
常见的记忆器件包括随机存储器(RAM)、只读存储器(ROM)、闪存等。
处理器是数字电子技术中用于执行指令和运算的核心组件。
处理器包括算数逻辑单元(ALU)、控制单元(CU)等部分,通过指令和数据交互实现数据处理和运算。
