模电试卷

模电考试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，三极管工作在放大区的条件是（）。

A. 基极电流小于集电极电流B. 发射结正向偏置，集电结反向偏置C. 发射结反向偏置，集电结正向偏置D. 发射结和集电结都反向偏置答案：B2. 理想运算放大器的输入电阻是（）。

A. 有限值B. 零C. 无穷大D. 负无穷大答案：C3. 共发射极放大电路中，输出电压与输入电压相位（）。

A. 相同B. 相反C. 相差90度D. 相差180度答案：B4. 差分放大器的主要优点是（）。

A. 放大差模信号B. 抑制共模信号C. 放大共模信号D. 放大差模信号和抑制共模信号答案：D5. 场效应管的控制量是（）。

A. 漏极电流B. 栅源电压C. 漏源电压D. 栅漏电流答案：B6. 集成运放的输出电压范围主要取决于（）。

A. 电源电压B. 输入信号C. 反馈电阻D. 负载电阻答案：A7. 负反馈可以（）。

A. 增加放大倍数B. 减少非线性失真C. 增加输入电阻D. 减少输出电阻答案：B8. 直流稳压电源中的滤波电路是（）。

A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 带阻滤波器答案：A9. 正弦波振荡器的振荡条件是（）。

A. 相位平衡条件B. 幅度平衡条件C. 相位平衡条件和幅度平衡条件D. 只有幅度平衡条件答案：C10. 调制的目的是（）。

A. 放大信号B. 改变信号的频率C. 使信号便于传输D. 改变信号的相位答案：C二、填空题（每题2分，共20分）1. 在共基极放大电路中，输入阻抗与输出阻抗相比，输入阻抗________输出阻抗。

答案：小2. 理想运算放大器的差模输入电阻为________，共模抑制比为________。

答案：无穷大，无穷大3. 差分放大器的差模电压增益是共模电压增益的________倍。

答案：1+2Rf/R4. 场效应管的漏极电流与栅源电压的关系是________。

答案：非线性5. 负反馈可以提高放大电路的________。

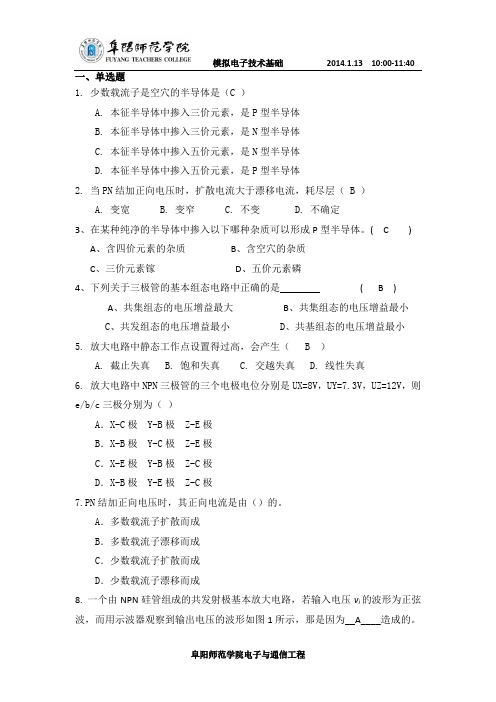

模拟电子技术基础2014.1.13 10:00-11:40一、单选题1. 少数载流子是空穴的半导体是（C ）A. 本征半导体中掺入三价元素，是P型半导体B. 本征半导体中掺入三价元素，是N型半导体C. 本征半导体中掺入五价元素，是N型半导体D. 本征半导体中掺入五价元素，是P型半导体2. 当PN结加正向电压时，扩散电流大于漂移电流，耗尽层（ B ）A. 变宽B. 变窄C. 不变D. 不确定3、在某种纯净的半导体中掺入以下哪种杂质可以形成P型半导体。

( C )A、含四价元素的杂质B、含空穴的杂质C、三价元素镓D、五价元素磷4、下列关于三极管的基本组态电路中正确的是________ ( B )A、共集组态的电压增益最大B、共集组态的电压增益最小C、共发组态的电压增益最小D、共基组态的电压增益最小5. 放大电路中静态工作点设置得过高，会产生（ B ）A. 截止失真B. 饱和失真C. 交越失真D. 线性失真6. 放大电路中NPN三极管的三个电极电位分别是UX=8V，UY=7.3V，UZ=12V，则e/b/c三极分别为（）A．X-C极 Y-B极 Z-E极B．X-B极 Y-C极 Z-E极C．X-E极 Y-B极 Z-C极D．X-B极 Y-E极 Z-C极7.PN结加正向电压时，其正向电流是由（）的。

A．多数载流子扩散而成B．多数载流子漂移而成C．少数载流子扩散而成D．少数载流子漂移而成8. 一个由NPN硅管组成的共发射极基本放大电路，若输入电压v i的波形为正弦波，而用示波器观察到输出电压的波形如图1所示，那是因为__A____造成的。

模拟电子技术基础 2014.1.13 10:00-11:40 A ．Q 点偏高出现的饱和失真 B. Q 点偏低出现的截止失真C. Q 点合适，v i 过大D. Q 点偏高出现的截止失真9. 如图2所示，三极管工作于饱和状态的是___A___。

A.(a) B.(b) C.(c)D.(d)图210. 放大电路中NPN 三极管的三个电极电位分别是UX=8V ，UY=7.3V ，UZ=12V ，则e/b/c 三极分别为（ ）A ．X-C 极 Y-B 极 Z-E 极B ．X-B 极 Y-C 极 Z-E 极C ．X-E 极 Y-B 极 Z-C 极D ．X-B 极 Y-E 极 Z-C 极11. 在输入量不变的情况下，若引入反馈后（D ），则说明引入的是负反馈A ．输入电阻增大B ．输出量增大C ．净输入量增大D ．净输入量减小12. 为提高放大器的输入电阻并稳定输出电流，应该给放大电路引入（ A ）A ．电流串联负反馈B ．电压串联负反馈C ．电流并联负反馈D ．电压并联负反馈13. 在本征半导体中掺入（C ），后形成N 型半导体。

大学模电试题及答案一、选择题（每题2分，共20分）1. 在模拟电路中，运算放大器的理想输入电阻是：A. 无穷大B. 零C. 1欧姆D. 1千欧姆2. 以下哪个元件不是模拟电路中常用的元件？A. 电阻B. 电容C. 电感D. 逻辑门3. 模拟信号放大电路中，负反馈的主要作用是：A. 增加增益B. 减小增益C. 增加稳定性D. 减小稳定性4. 运算放大器的输出电压与输入电压的关系是：A. 线性关系B. 非线性关系C. 无关系D. 取决于反馈类型5. 以下哪种耦合方式不适用于模拟电路？A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合6. 模拟电路中的滤波器按照频率响应可以分为：A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 所有以上7. 以下哪个参数不是运算放大器的主要性能指标？A. 增益带宽积B. 电源电压C. 输入偏置电流D. 共模抑制比8. 在模拟电路设计中，通常使用哪种方法来减小噪声？A. 增加电源电压B. 使用低噪声元件C. 增加信号频率D. 减少信号幅度9. 模拟电路中的积分器和微分器分别对应数学中的：A. 微分和积分B. 积分和微分C. 加法和减法D. 乘法和除法10. 模拟电路中的振荡器产生的波形是：A. 正弦波B. 方波C. 三角波D. 所有以上二、填空题（每空1分，共10分）1. 运算放大器的______反馈可以提高电路的稳定性。

2. 在模拟电路中，______电路通常用于信号的放大。

3. 模拟电路中的______元件可以改变电流的方向。

4. 模拟电路中的______元件可以储存电荷。

5. 模拟电路中的______元件可以储存磁能。

6. 运算放大器的______参数表示其对共模信号的抑制能力。

7. 模拟电路中的______滤波器可以允许低频信号通过，而阻止高频信号。

8. 模拟电路中的______滤波器可以允许高频信号通过，而阻止低频信号。

9. 模拟电路中的______滤波器可以允许特定频率范围内的信号通过。

模电试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，放大器的基本功能是（）。

A. 滤波B. 整流C. 放大D. 调制答案：C2. 运算放大器的差分输入电压是指（）。

A. 两个输入端电压之和B. 两个输入端电压之差C. 两个输入端电压之积D. 两个输入端电压之商答案：B3. 理想运算放大器的开环增益是（）。

A. 有限值B. 零C. 无穷大D. 负无穷大答案：C4. 共发射极放大电路中的电流放大倍数β是指（）。

A. 集电极电流与基极电流之比B. 发射极电流与基极电流之比C. 集电极电流与发射极电流之比D. 发射极电流与集电极电流之比5. 在多级放大电路中，级间耦合方式通常采用（）。

A. 直接耦合B. 变压器耦合C. 电容耦合D. 电感耦合答案：C6. 晶体管的静态工作点设置不正确可能导致（）。

A. 截止失真B. 饱和失真C. 截止和饱和失真D. 线性放大答案：C7. 负反馈可以（）放大器的放大倍数。

A. 增加B. 减少C. 保持不变D. 先增加后减少答案：B8. 在模拟电路中，电源去耦是指（）。

A. 增加电源的内阻B. 减少电源的内阻C. 增加电源的纹波D. 减少电源的纹波答案：D9. 场效应管的控制极是（）。

B. 源极C. 漏极D. 基极答案：A10. 模拟信号的数字化过程包括（）。

A. 采样、量化、编码B. 滤波、放大、调制C. 调制、解调、编码D. 放大、滤波、编码答案：A二、填空题（每空1分，共10分）1. 放大器的输入电阻越大，对前级电路的________越好。

答案：负载效应2. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗________。

答案：高3. 差分放大器可以有效地放大两个输入端之间的________。

答案：差模信号4. 运算放大器的饱和输出电压通常为________V或________V。

答案：+Vcc -Vee5. 晶体管的截止频率是指晶体管的放大倍数下降到________的频率。

模电优秀试题含答案模拟电子技术练习题1、差动放大器与其它放大器相比，其特点是能（）。

A ．克服温漂B ．稳定放大倍数C ．提高输入电阻 D.扩展通频带 2、FET 是（）控制器件。

A.电流B.电压C.电场D.磁场3、对某一级晶体管放大电路，要其对前一级的影响小（吸取的电流小），对后级带负载能力强，宜采用（）。

A.共基极放大电路B.共发射极放大电路C.共集电极放大电路D.以上电路都可以 4、要制作频率非常稳定的测试用信号源，应选用（）。

A..RC 桥式正弦波振荡电路B..LC 正弦波振荡电路C.石英晶体正弦波振荡电路D.以上电路都可以5、对甲乙类功率放大器，其静态工作点一般设置在特性曲线的v 。

A.放大区中部B.截止区C.放大区但接近截止区D.放大区但接近饱和区 6、负反馈放大电路的一般表达式为....1FA A A f +=，当11..>+F A 时，表明放大电路引入了（）。

A ．负反馈B ．正反馈C ．自激振荡 D.干扰7、已知输入信号的频率为10KHZ~12KHZ ，为了防止干扰信号的混入，应选用（）滤波电路。

A ．高通 B ．低通 C ．带通 D.带阻8、负反馈放大电路产生自激振荡条件是（）。

A ．1..=F AB ．1..-=F AC ．1..>F A D. 1..<F A 9、在OCL 乙类功放电路中，若最大输出功率为1W ，则电路中功放管的集电极最大功耗约为（）。

A ．1WB ．0.5WC ．0.2W D.无法确定 10、PN 结外加正向电压时，其空间电荷区（）。

A.不变B.变宽C.变窄D.无法确定11．当NPN 型晶体管工作在放大区时，各极电位关系为u C u B u E （）。

A. >，> B.<，< C. =，= D.≤，≤ 12、共模抑制比越大表明电路（）。

A.放大倍数越稳定B.交流放大倍数越大C.输入信号中差模成分越大D.抑制温漂能力越大 13、负反馈所能抑制的干扰和噪音是（）。

模电考试题及答案一、选择题（每题3分，共30分）1. 在模拟电路中，三极管的主要作用是（）。

A. 放大信号B. 整流C. 滤波D. 调制答案：A2. 理想运算放大器的输入阻抗是（）。

A. 0B. 1ΩC. 1kΩD. 无穷大答案：D3. 共发射极放大电路中，若要增大输出电压，应增大（）。

A. 集电极电阻B. 发射极电阻C. 基极电阻D. 电源电压答案：A4. 差分放大电路的主要优点是（）。

A. 放大差模信号B. 抑制共模信号C. 增加输出电压D. 减小输入阻抗答案：B5. 负反馈可以（）。

A. 增加放大倍数B. 减小非线性失真C. 增加输入阻抗D. 减小输出阻抗答案：B6. 场效应管的控制量是（）。

A. 电压B. 电流C. 电荷D. 电场答案：D7. 在模拟电路中，为了减少噪声，通常采用（）。

A. 增加电源电压B. 减小电源电压C. 增加信号源阻抗D. 减小信号源阻抗答案：D8. 集成运算放大器的输出电压范围受到（）的限制。

A. 电源电压B. 输入电压C. 负载电阻D. 放大倍数答案：A9. 为了使共发射极放大电路工作在放大区，基极与发射极之间的电压应满足（）。

A. V_BE > 0.7VB. V_BE < 0.7VC. V_BE = 0.7VD. V_BE ≥ 0V答案：A10. 理想二极管的正向导通电压为（）。

A. 0VB. 0.7VC. 1VD. 2V答案：B二、填空题（每题2分，共20分）11. 在共基极放大电路中，输出电压与输入电压相位______。

答案：相同12. 集成运算放大器的差模输入阻抗是指两个输入端之间的阻抗，而共模输入阻抗是指两个输入端对地的阻抗，理想情况下，差模输入阻抗应为______，共模输入阻抗应为无穷大。

答案：无穷大13. 场效应管的跨导定义为输出电流与输入电压之间的比值，即 g_m = ______。

答案：I_D / V_GS14. 为了提高放大电路的输入阻抗，可以在三极管的基极与信号源之间串联一个______。

坑爹的模电试卷编号01………………………………………………………………………………………………………………一、填空（本题共20分，每空1分）：1．整流电路的任务是__________；滤波电路的任务是__________。

2．在PN结的形成过程中，载流子的扩散运动是由于__________而产生的，漂移运动是__________作用下产生的。

3．放大器有两种不同性质的失真，分别是__________失真和__________失真。

4．在共射阻容耦合放大电路中，使低频区电压增益下降的主要原因是__________的影响；使高频区电压增益下降的主要原因是__________的影响。

5．在交流放大电路中，引入直流负反馈的作用是__________；引入交流负反馈的作用是___________。

6．正弦波振荡电路一般由__________、__________、__________、__________这四个部分组成。

7．某多级放大器中各级电压增益为：第一级25dB 、第二级15dB 、第三级60dB ，放大器的总增益为__________，总的放大倍数为__________。

8．在双端输入、单端输出的差动放大电路中，发射极公共电阻R e对__________信号的放大无影响，对__________信号的放大具有很强的抑制作用。

共模抑制比K CMR为__________之比。

9．某放大电路的对数幅频特性如图1所示，当信号频率恰好为上限频率时，实际的电压增益为__________dB。

图1二、判断（本题共10分,每小题1分，正确的打√，错误的打×）：1、（）构成各种半导体器件的基础是PN结，它具有单向导电和反向击穿特性。

2、（）稳定静态工作点的常用方法主要是负反馈法和参数补偿法。

3、（）在三极管的三种基本组态中，只有电流放大能力而无电压放大能力的是基本共集组态。

4、（）若放大电路的放大倍数为负值，则引入的一定是负反馈。

模电试题及答案一、选择题（每题2分，共20分）1. 在理想情况下，二极管的正向导通电压为：A. 0VB. 0.7VC. 1VD. 2V答案：B2. 放大电路中，为了抑制温漂，通常采用的措施是：A. 采用差分放大电路B. 采用直接耦合C. 采用电容耦合D. 采用变压器耦合答案：A3. 下列关于运算放大器的描述，错误的是：A. 运算放大器具有高输入阻抗B. 运算放大器具有低输出阻抗C. 运算放大器的电压放大倍数很大D. 运算放大器的输出电压与输入电压成正比答案：D4. 在模拟电路中，滤波器的作用是：A. 放大信号B. 滤除噪声C. 产生振荡D. 转换信号答案：B5. 晶体管的三个极分别是：A. 基极、发射极、集电极B. 阳极、阴极、栅极C. 阴极、阳极、栅极D. 基极、集电极、发射极答案：A6. 以下哪种电路可以用来产生正弦波振荡：A. 整流电路B. 滤波电路C. 振荡电路D. 放大电路答案：C7. 稳压二极管的工作原理是利用二极管的：A. 正向导通特性B. 反向击穿特性C. 温度特性D. 频率特性答案：B8. 在模拟电路中，电流源的作用是：A. 放大电流B. 限制电流C. 产生电流D. 转换电流答案：B9. 以下哪种元件不是模拟电路中常用的：A. 电阻B. 电容C. 电感D. 逻辑门答案：D10. 理想运算放大器的输入阻抗是：A. 有限值B. 无穷大C. 零D. 1欧姆答案：B二、填空题（每题2分，共10分）1. 在模拟电路中，______是用来表示信号幅度变化的。

答案：电压2. 晶体管的放大作用是通过控制______极电流来实现的。

答案：基极3. 运算放大器的输出电压与输入电压之间的关系，通常用______来描述。

答案：差分电压4. 在模拟电路中，______是用来表示信号频率变化的。

答案：电流5. 稳压二极管的稳定电压值通常在______V左右。

答案：6.8三、简答题（每题5分，共15分）1. 简述差分放大电路的工作原理。

模拟试卷一一、填空(16分)1．半导体二极管的主要特性是___________ 。

2．三极管工作在放大区时，发射结为____ 偏置，集电结为_____偏置；工作在饱和区时发射结为___偏置，集电结为____偏置。

3．当输入信号频率为fL和fH时，放大倍数的幅值约下降为中频时的__倍，或者是下降了__dB，此时与中频时相比，放大倍数的附加相移约为_____ 。

4．为提高放大电路输入电阻应引入___反馈；为降低放大电路输出电阻，应引入_____反馈。

5．乙类功率放大电路中，功放晶体管静态电流ICQ =____、静态时的电源功耗PDC =______。

这类功放的能量转换效率在理想情况下，可达到_____，但这种功放有______失真。

6．在串联型稳压电路中，引入了——负反馈；为了正常稳压，调整管必须工作在____区域。

二、选择正确答案填空(24分)1．在某放大电路中，测的三极管三个电极的静态电位分别为0 V，-10 V，-9.3 V，则这只三极管是( )。

A．NPN 型硅管 B．NPN 型锗管 C．PNP 型硅管 D．PNP 型锗管2．某场效应管的转移特性如图１所示，该管为( )。

A．P沟道增强型MOS管B．P沟道结型场效应管C．N沟道增强型MOS管D．N沟道耗尽型MOS管3．在图示2差分放大电路中，若uI = 20 mV，则电路的( )。

A．差模输入电压为10 mV，共模输入电压为10 mV。

B．差模输入电压为10 mV，共模输入电压为20 mV。

C．差模输入电压为20 mV，共模输入电压为10 mV。

D．差模输入电压为20 mV，共模输入电压为20 mV。

4．通用型集成运放的输入级采用差动放大电路，这是因为它的( )。

A．输入电阻高 B．输出电阻低 C．共模抑制比大 D．电压放大倍数大5．在图示电路中,Ri为其输入电阻，RS为常数，为使下限频率fL降低，应( )。

A．减小C，减小Ri B．减小C，增大RiC．增大C，减小Ri D．增大C，增大 Ri6．如图所示复合管，已知V1的 b1 = 30，V2的 b2 = 50，则复合后的 b 约为( )。

模电基础试题及答案一、单项选择题（每题2分，共20分）1. 半导体材料的导电能力介于导体和绝缘体之间，这种材料被称为：A. 导体B. 绝缘体C. 半导体D. 超导体答案：C2. 在PN结中，正向偏置时，电流主要由哪种载流子通过？A. 电子B. 空穴C. 电子和空穴D. 离子答案：C3. 下列哪个元件不是基本的模拟电路元件？A. 电阻器B. 电容器C. 电感器D. 逻辑门答案：D4. 运算放大器的理想工作条件是：A. 单电源供电B. 双电源供电C. 无电源供电D. 任意电源供电答案：B5. 共发射极放大电路中，输出信号与输入信号的相位关系是：A. 同相B. 反相C. 无关系D. 相位差90度答案：B6. 晶体三极管的放大作用是通过控制哪个极的电流来实现的？A. 发射极B. 基极C. 集电极D. 任何极答案：B7. 在模拟电路中，通常使用哪种类型的反馈来提高电路的稳定性？A. 正反馈B. 负反馈C. 无反馈D. 混合反馈答案：B8. 场效应管（FET）的主要优点之一是：A. 高输入阻抗B. 低输入阻抗C. 高输出阻抗D. 低输出阻抗答案：A9. 理想运算放大器的输入阻抗是：A. 有限值B. 零C. 无穷大D. 负无穷大答案：C10. 串联负反馈可以导致放大电路的：A. 增益增加B. 增益减少C. 带宽增加D. 带宽减少答案：B二、填空题（每空1分，共10分）1. 半导体二极管的主要特性是______，即正向导通，反向截止。

答案：单向导电性2. 在共基极放大电路中，输入信号与输出信号的相位关系是______。

答案：同相3. 运算放大器的开环增益通常在______以上。

答案：100000（或10^5）4. 场效应管的控制方式是______控制，而双极型晶体管的控制方式是______控制。

答案：电压；电流5. 理想运算放大器的输出电压与输入电压之间的关系是______。

答案：输出电压远大于输入电压三、简答题（每题5分，共10分）1. 简述晶体三极管的三种基本放大电路及其特点。
