深基坑“中逆边顺”逆作施工工法深基坑施工中常用的“逆边顺”逆作施工工法一、前言深基坑工程是建筑工程中常见的一项重要工作，而深基坑中的逆边顺逆作施工工法是一种常用的施工方法。
在本文中，我将详细介绍这种工法的特点、适应范围、施工工艺、劳动组织、机具设备、质量控制、安全措施以及经济技术分析等方面。
二、工法特点逆边顺逆作施工工法是指在深基坑施工过程中，先施工坑底板，在坑底板上立柱的位置进行局部开挖。
逆边顺逆作施工工法具有施工周期短、施工效率高、结构安全稳定等特点。
三、适应范围逆边顺逆作施工工法适用于一些较小规模的基坑工程，如地下车库、地下商场等。
由于其工法特点，逆边顺逆作施工工法在狭小空间中施工效果更佳。
四、工艺原理逆边顺逆作施工工法是在深基坑施工过程中，根据实际工程情况采取的技术措施。
该工法的原理是先施工坑底板，然后根据需要在坑底板上进行局部开挖，最后再逐步进行上部结构施工。
这种工法能够有效保证施工的稳定性和安全性。
五、施工工艺逆边顺逆作施工工法的施工过程主要包括以下几个阶段：1. 坑底板施工：首先进行坑底板的施工，确保坑底平整牢固。
2. 局部开挖：根据实际需要，在坑底板上进行局部开挖，为上部结构施工留出需要的空间。
3. 排水处理：在施工过程中，需要进行排水处理，确保施工现场的排水情况良好。
4. 钢筋混凝土施工：根据设计要求进行上部结构的施工，包括钢筋的布置和混凝土的浇筑等。
5. 结构验收：在施工完成后，进行结构的验收，确保施工质量符合设计要求。
六、劳动组织逆边顺逆作施工工法的劳动组织需要合理安排施工人员的工作任务和岗位职责，确保施工过程的顺利进行。
需要注意的是，在施工过程中要加强协作和配合，确保施工进度和质量。
七、机具设备逆边顺逆作施工工法所需的机具设备主要包括挖掘机、起重机、混凝土搅拌站等。
这些机具设备具有强大的作业能力和灵活的操作特点，能够提高施工效率和质量。
八、质量控制逆边顺逆作施工工法的质量控制主要包括对坑底板、钢筋的布置、混凝土浇筑等工艺环节进行监督和检验，及时发现和解决质量问题，确保施工质量符合设计要求。

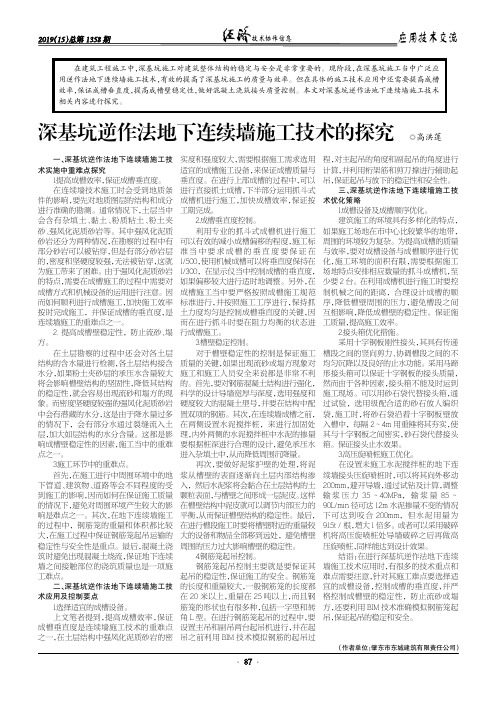

深基坑逆作法地下连续墙施工技术的探究（作者单位：肇东市东城建筑有限责任公司）◎高洪莲一、深基坑逆作法地下连续墙施工技术实施中重难点探究1.提高成槽效率，保证成槽垂直度。
在连续墙技术施工时会受到地质条件的影响，要先对地质图层的结构和成分进行准确的勘测。
通常情况下，土层当中会含有杂填土、黏土、粉质粘土、粉土夹砂、强风化泥质砂岩等。
其中强风化泥质砂岩还分为两种情况，在勘察的过程中有部分砂岩可以被钻穿，但是有部分砂岩层的，密度和坚硬度较强，无法被钻穿，这就为施工带来了困难。
由于强风化泥质砂岩的特点，需要在成槽施工的过程中需要对成槽方式和机械设备的运用进行注意。
因而如何顺利进行成槽施工，加快施工效率按时完成施工，并保证成槽的垂直度，是连续墙施工的重难点之一。
2.提高成槽壁稳定性，防止流砂、塌方。
在土层勘察的过程中还会对各土层结构的含水量进行检测，各土层结构接含水分，如果粉土夹砂层的承压水含量较大将会影响槽壁结构的坚固性，降低其结构的稳定性，就会容易出现流砂和塌方的现象。
而密度坚硬度较强的强风化泥质砂岩中会有潜藏的水分，这是由于降水量过多的情况下，会有部分水通过裂缝流入土层，加大如层结构的水分含量。
这都是影响成槽壁稳定性的因素，施工当中的重难点之一。
3.施工环节中的重难点。
首先，在施工进行中周围环境中的地下管道、建筑物、道路等会不同程度的受到施工的影响，因而如何在保证施工质量的情况下，避免对周围环境产生较大的影响是难点之一。
其次，在地下连续墙施工的过程中，钢筋笼的重量和体积都比较大，在施工过程中保证钢筋笼起吊运输的稳定性与安全性是重点。
最后，混凝土浇筑时避免出现混凝土绕流，保证地下连续墙之间接触部位的浇筑质量也是一项施工难点。
二、深基坑逆作法地下连续墙施工技术应用及控制要点1.选择适宜的成槽设备。
上文笔者提到，提高成槽效率，保证成槽垂直度是连续墙施工技术的重难点之一，在土层结构中强风化泥质砂岩的密实度和强度较大，需要根据施工需求选用适宜的成槽施工设备，来保证成槽质量与垂直度。
深基坑支护“逆作法”施工工艺探讨摘要：本文结合南京隆鑫大厦基坑支护工程，针对本工程特殊地质条件及周围环境条件，确定采用地下连续墙作为基坑的支护结构，同时作为主楼地下结构的外墙。
为了减少变形，保证墙体强度和刚度要求及施工安全，地下室框架支撑—圈梁与内隔墙均采用敞开式逆作法施工。
“逆作法”施工分层开挖、分层构筑各层楼板，从根本上改善了传统开挖方法围护结构受力状态，更加安全合理。
关键字：基坑支护；“逆作法”施工；施工工艺1工程概况南京隆鑫大厦位于南京市鼓楼广场东北，主楼地上24层，建筑物高度为130.60m。
地下室3层，长60m、宽40m，基坑开挖深度为12.6m。
地下室外墙采用地下连续墙结构，墙厚为0.6m，墙深17.5m。
土层性质以淤泥质粘土、亚粘土夹粉细砂等软弱土层为主。
2施工方案选择本工程主楼建筑不同于一般民用高层建筑，它的层高大、跨度大、楼面使用荷载也大，特别是要在软弱土层中开挖这样深的基坑，施工难度较大。
而基坑南侧紧邻市内交通主干道，不能因开挖基坑而影响车辆的正常行驶，也不能损坏路面下的各类管道而造成危害；基坑西侧地面下亦有大量给排水管、煤气管、电缆等，也不能因基坑的开挖引起地面沉降而造成其变形破坏。
经设建设单位与设计单位、施工单位多次讨论，确定采用地下连续墙作为基坑的围护结构，同时作为主楼地下结构的外墙，并利用地下室内隔墙作水平支撑。
地下墙顶面下设置二道刚度较大的圈梁，与地下室内的支撑板墙连接在一起。
施工时形成具有足够刚度的水平框架支撑。
采用地下连续墙的目的首先是满足主楼基础开挖的需要，随着基坑的挖深，其承受的侧向土压力将逐步墙加，同时作为主楼地下结构的外墙，又起着截水和防渗的作用。
人防结构建成后，还将承受由冲击波引起的特殊荷载。
为了减少变形，保证墙体强度和刚度要求及施工安全，地下室框架支撑——圈梁与内隔墙均采用敞开式逆作法施工，从面板底面开始由上向下分阶段开挖，并浇筑纵横支撑隔墙（包括圈梁）及底板，然后在底板上完成底层支撑结构。

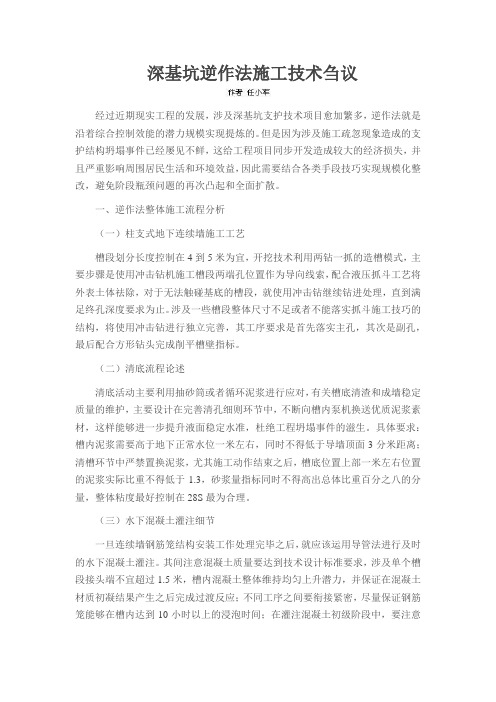

深基坑逆作法施工技术刍议经过近期现实工程的发展，涉及深基坑支护技术项目愈加繁多，逆作法就是沿着综合控制效能的潜力规模实现提炼的。
但是因为涉及施工疏忽现象造成的支护结构坍塌事件已经屡见不鲜，这给工程项目同步开发造成较大的经济损失，并且严重影响周围居民生活和环境效益，因此需要结合各类手段技巧实现规模化整改，避免阶段瓶颈问题的再次凸起和全面扩散。
一、逆作法整体施工流程分析（一）柱支式地下连续墙施工工艺槽段划分长度控制在4到5米为宜，开挖技术利用两钻一抓的造槽模式，主要步骤是使用冲击钻机施工槽段两端孔位置作为导向线索，配合液压抓斗工艺将外表土体祛除，对于无法触碰基底的槽段，就使用冲击钻继续钻进处理，直到满足终孔深度要求为止。
涉及一些槽段整体尺寸不足或者不能落实抓斗施工技巧的结构，将使用冲击钻进行独立完善，其工序要求是首先落实主孔，其次是副孔，最后配合方形钻头完成削平槽壁指标。
（二）清底流程论述清底活动主要利用抽砂筒或者循环泥浆进行应对，有关槽底清渣和成墙稳定质量的维护，主要设计在完善清孔细则环节中，不断向槽内泵机换送优质泥浆素材，这样能够进一步提升液面稳定水准，杜绝工程坍塌事件的滋生。
具体要求：槽内泥浆需要高于地下正常水位一米左右，同时不得低于导墙顶面3分米距离；清槽环节中严禁置换泥浆，尤其施工动作结束之后，槽底位置上部一米左右位置的泥浆实际比重不得低于1.3，砂浆量指标同时不得高出总体比重百分之八的分量，整体粘度最好控制在28S最为合理。
（三）水下混凝土灌注细节一旦连续墙钢筋笼结构安装工作处理完毕之后，就应该运用导管法进行及时的水下混凝土灌注。
其间注意混凝土质量要达到技术设计标准要求，涉及单个槽段接头端不宜超过1.5米，槽内混凝土整体维持均匀上升潜力，并保证在混凝土材质初凝结果产生之后完成过渡反应；不同工序之间要衔接紧密，尽量保证钢筋笼能够在槽内达到10小时以上的浸泡时间；在灌注混凝土初级阶段中，要注意保证导管长期埋设在1.5米以上深度的混凝土中，而灌注环节中导管实际最大埋深也不得高于6米。
结合工程实例探讨建筑深基坑逆作法施工技术摘要：在现代建筑工程建设中，地基工程作为最关键的组成部分，直接影响着工程建设的整体质量和建筑物的使用寿命。
在建筑深基坑工程施工中，逆作法为新兴的基坑支护技术，其具有较好的经济效益和社会效益。
本文结合作者近年工作经验，主要探讨了建筑深基坑逆作法施工技术的相关问题。
关键词：深基坑；基坑支护；逆作法；地下连续墙１、工程概况某商务大厦地上21层，地下3层，基础埋置在地面以下11.47ｍ。
地下室的底板为1.5ｍ厚的钢筋混凝土结构，基础采用386根预应力方桩和28根钢管桩，其中方桩截面为0.5ｍ×0.5ｍ、长度为33ｍ。
地质以亚黏土夹粉细砂为主。
主楼全部荷载通过箱型基础传递到桩基上。
本工程的地下室长60ｍ、宽40ｍ，深度在设计室内地坪以下12.67ｍ。
外墙则采取地下连续墙形式，墙体厚度设计为600ｍｍ，墙深17.5ｍ，总周长为200ｍ，施工时对其划分34个槽段实施。
对本工程的地下连续墙槽段施工时采用钻抓法成槽工艺。
地下连续墙顶面下设置两道刚度较大的圈梁，与地下室内的支撑板墙连接在一起；施工时则作为水平框架支撑，同时结合横向８道（７道断面宽度55ｃｍ，１道断面宽度１ｍ）、纵向２道（断面宽度85ｃｍ）、深７ｍ（从顶板4.17ｍ以下至底板）的支撑板墙把整个结构分成27个区格。
对本工程的地下室框架支撑圈梁与内隔墙均采用敞开式逆作法施工。
从顶板底面开始由上向下分阶段开挖，并浇筑纵横支撑隔墙（包括圈梁）及底板，然后在底板上完成底层支撑结构及在区格内向上施工。
２、施工方案分析鉴于本工程不同于普通的高层建筑，其层高较高、跨度大以及楼面荷载较大，尤其是对于本工程基础地处软弱土层，因此开挖较深的基坑，其施工具有较大难度。
再加上工程所处市区位置，基坑开挖必须考虑到不能影响车辆通行，同时不能破坏路面的各种管道。
对主楼地下室的基坑施工方法曾进行过几种方案的比较。
如果采取放坡明挖，则基坑的开挖范围较大，很难保证邻近道路以及管线的不受影响。
高层建筑深基坑逆作法施工技术分析与应用高层建筑深基坑逆作法施工技术是指在建筑物地下部分的深基坑工程中，采用逆作法进行施工的一种方法。
逆作法是指先从地表向下挖掘出基坑的上部，再逐级逐段地进行支护、开挖下部，最后完成整个基坑的施工。
1. 地面上临近建筑物或地下管线较为复杂的情况下，传统的顺作法施工容易出现围护结构倒塌、管线破坏等风险。
而逆作法可以先完成上部地面挖掘，再逐层有序进行支护和开挖，减小对周围环境的影响。
2. 逆作法可以最大限度地减少地基沉降和变形的风险。
在逆作法施工过程中，上部支护和下部开挖是交替进行的，能够有效地平衡并减少地下水位的变化对土体的影响，从而减小地基沉降和变形的风险。
3. 在特殊地质条件下，逆作法可以有效地控制地下水位。
由于上部支护基本能够保持下部土层的稳定，可以更好地控制地下水的渗流，减少地下水对施工过程和工程质量的影响。
1. 地表首先进行局部挖掘，形成适当大小的开挖口。
2. 在开挖口周围进行周边支护，采用钢支撑或混凝土桩等结构。
3. 从开挖口开始，逐步地进行上部基坑的开挖工作，同时进行上部支护的安装和调整。
4. 当上部基坑开挖完成后，进行下部基坑的支护工作，通过钢支撑或混凝土桩等结构，支护住上部已经开挖的土层。
6. 依次进行下去，逐层逐段地进行支护和开挖，直至完成整个基坑的施工。
高层建筑深基坑逆作法施工技术的应用可以有效地解决深基坑施工中的一系列问题，保证了施工的安全性和质量性。
应该注意的是，逆作法施工需要对工程地质条件有较为全面的了解和准确的判断，以及合理的设计和施工方案。
也需要在施工过程中严格按照规范进行监控和调整，确保施工的顺利进行和工程质量的达标。
第23卷第2期 河北建筑工程学院学报 Vol.23No.2 2005年6月 JOURNA OF HE BE I I N STI T UTE OF ARCH I TECT URAL E NGI N EER I N G June2005深基坑逆作法施工初探李雪飞1 郁 雯1 袁风来21河北建筑工程学院;2张家口市第一建筑工程有限公司摘 要 近年来支护技术的发展非常迅速,出现了不少新的方法,其中逆作法在我国也逐渐兴起,它适用于较深基坑且对围护结构的水平变形有严格限制的工程.从逆作法的技术特点和施工方法出发,结合工程实例,对逆作法施工进行了研究与探讨.关键词 深基坑;支护;逆作法中图号 T U30 概 述我国高层建筑发展迅速,已建成高层建筑累计超过1.3亿m2,其中高度超过100m的超高层建筑已逾200幢,高度超过200m的超高层建筑已达20余幢.深基坑的支护工程,采用何种支护方案,除了与基坑深度有关外,更主要的是根据地层土质的好坏来选择.基坑支护工程包含挡土、支护、防火、降水、挖土等许多紧密联系的环节,如其中某一环节失效,将会导致整个工程的失败.深基坑支护目前国内外方法很多,而且尚在不断发展之中,每一种支护方法都有各自的适用范围和一定的局限性.对于一个具体的深基坑支护工程,究竟采取什么样的支护方案,要做具体分析.在掌握了场地的工程地质报告以及相关调查资料后,明确支护工程的目的,选出几种可供考虑的支护工程方案,进行技术经济分析对比,最后确定一种或多种最佳深基坑支护方案.切勿在对场地土质情况不明的条件下,盲目推广采用某种支护技术或片面追求技术经济指标,结果出现支护工程事故或造成建设资金的浪费,这方面的经验和教训也是屡见不鲜.1 传统支护方法的弊端传统的施工多层地下室的方法是开敞式施工,即大开口放坡开挖,或用支护结构围护后垂直开挖,挖至设计标高后浇筑钢筋混凝土底板,再由下而上逐层施工各层地下室结构,待地下结构完成后再进行地上结构施工.对于深度大的多层地下室,用上述传统方法施工存在一些问题.首先支护结构的设置存在一定困难,由于基坑很深,支护结构的挡墙长度很大,费用大大增加,尤其是基坑内部支护结构的支撑用量大,一方面需用大量大规格的钢材,另一方面也增加了地下结构施工的难度;其次如用井点设备降低地下水时,水位的降低会引起土体固结,使周围地面产生沉降,如不采取特殊措施,亦会危及基坑附近的建筑物、地下管线和道路.深基坑的开挖所引发的基坑的变形和周围地面的沉降是施工中亟待解决的问题之一.而逆作法施工技术,可以用于施工环境比较困难,场地周围建筑物密集,对基坑变形有严格要求的工程.推广逆作法可以大大节约工程造价,缩短施工工期,是一种很有发展前途和推广价值的深基坑支护技术.2 逆作法施工的技术特点逆作法的施工方法:先沿建筑物地下室轴线或周围施工地下连续墙或其他支护结构,同时在建筑物内部的有关位置(柱子或隔墙相交处等,根据需要计算确定)浇筑或打下中间支承桩和柱,作为施工期间于底板封底之前承受上部结构自重和施工荷载的支撑.然后施工地面一层的梁板楼面结构,作为地下收稿日期:2004-12-23作者简介:男,1978年生,硕士,张家口市,07502425河北建筑工程学院学报第23卷连续墙刚度很大的支撑,随后逐层向下开挖土方和浇筑各层地下结构,直至底板封底.与此同时,由于地面一层的楼面结构已完成,为上部结构施工创造了条件,所以可以同时向上逐层进行地上结构的施工.如此地面上、下同时进行施工,直至工程结束.但是在地下室浇筑钢筋混凝土底板之前,地面上的上部结构允许施工的层数要经计算确定.而逆作法施工,以地面一层楼面结构是封闭还是敞开,分为“封闭式逆作法”和“开敞式逆作法”.前者可以从地面上、下同时进行施工;后者上部结构不能与地下结构同时进行施工,只是地下结构自上而下逐层施工.与传统施工方法比较,用逆作法施工高层建筑多层地下室或地下结构有下述技术特点:2.1 缩短工程施工的总工期带多层地下室的高层建筑,如采用传统方法施工,其总工期为地下结构工期加地上结构工期,再加装修等所占之工期.而用逆作法施工,一般情况下只有地下1层占绝对工期,其他各层地下室可与地上结构同时施工,不占绝对工期,因此可以缩短工程的总工期.如日本读卖新闻社大楼,地上9层、地下6层,用封闭式逆作法施工,总工期只用了22个月,比传统施工方法缩短工期6个月.2.2 基坑变形小,相邻建筑物的沉降少采用逆作法施工,是利用逐层浇筑的地下室结构作为周围支护结构地下连续墙的内部支撑.由于地下室结构与临时支撑相比刚度大得多,所以地下连续墙在侧压力作用下的变形就小得多.此外,由于中间支承柱的存在使底板增加了支点,浇筑后的底板成为多跨连续板结构,与无中间支承柱的情况相比跨度减小,从而使底板的隆起也减少.因此,逆作法施工能减少基坑变形,使相邻的建(构)筑物、道路和地下管线等的沉降减少,在施工期间可保证其正常使用.2.3 节省工程费用多层地下室采用常规的临时支护结构施工,地下室需设置外墙及外墙下工程桩,花费工程费用亦相当可观.而采用逆作法施工,地下连续墙既作基坑开挖挡土阻水的支护结构,又与内衬墙组成复合结构作为地下室永久性承重外墙,把临时性支护结构与永久性地下室承重外墙合为一体,材料得到充分利用.所以,采用逆作法施工可省掉地下室外墙及外墙下工程桩的工程费用.据分析可节省地下室工程总造价的1/3左右.同时深度较大的多层地下室,如用传统方法施工,为减少支护结构的变形,需置强大的内部支撑或外部拉锚,不但需要消耗大量钢材,施工费用亦相当可观.而用逆作法施工,土方开挖后是利用下室结构本身来支撑作为支护结构,可省去支护结构的临时支撑.2.4 可最大限度利用城市规划红线内地下空间,扩大地下室建筑面积多层地下室采用常规的临时支护结构施工,地下室外墙势必要退至城市规划红线内,留有临时支护结构截面尺寸和上面所述的施工操作面空隙距离,而缩小地下室建筑面积.采用逆作法施工,在满足室外管线或构筑物布置的条件下,作为地下室外墙的地下连续墙可紧靠规划红线,甚至踩规划红线构筑地下连续墙作地下室永久性外墙.从而达到最大限度利用地下空间,扩大地下室建筑面积的目的.2.5 有利于结构抵抗水平风力和地震作用多层地下室采用常规的临时支护结构施工,一般情况下临时支护结构与地下室外墙之间预留空间小,进行基坑四周回填土不容易夯填密实,甚至有的施工单位没有意识到高层建筑地下室外墙四周基坑回填土重要性,往往利用建筑垃圾随意回填了事,从而削弱了地下室结构对高层、超高层建筑嵌固约束的作用.采用逆作法施工,地下连续墙与地下原状土体粘结一起,地下连续墙与土体之间粘结力和摩擦力不仅可利用它来承受垂直荷载,而且还可充分利用它承受水平风力和地震作用所产生建筑物底部巨大水平剪力和倾覆力矩,主要由地下室外墙的地下连续墙通过侧壁和底部的摩擦力承受,抗倾覆力矩由墩基、挖孔桩及其锚杆共同承受.大大提高了抗震效应.3 工程实例3.1 工程地质概况北京市某大厦,位于市中心,地上19层,地下2层,采用钢筋混凝土框架结构.工程的基坑面积为37.6m ×21.6m ,深9.0m.东临马路,西面是民用7层住宅,南靠人行道,北侧是施工工棚,其结构距马路和人行道及工棚5.0～6.0m.该地区地表为杂填土厚1.8m ,粘土层厚约0.7m ,下部为粗砂层厚为1.0m ,砾石层厚1.7m 在粗砂和砾石层之间夹有约厚0.5m 的粘土.圆砾石层为邻建的持力层(邻建采用预制桩基础,桩长7.0m ),其层厚4.5m ,最下层为基岩,地下水位埋深5.0m.3.2 施工方案选择鉴于以上具体情况,本工程施工方案的选择应考虑下列因素:(1)施工时必须振动轻微,对邻建无其他损害.(2)为防止壁坍或降水后影响邻建支护措施必须有隔水性能.(3)支护措施必须有较大的刚度能控制边坡变形.经分析,水泥搅拌加固法、高压喷桩加固法虽有隔水性能并且施工时无振动,但其强度较小且在砂砾石层中难于施工,因而不宜采用.地下连续墙、沉井支挡法具有良好的隔水性能和较大的抗弯刚度,但其成本高,施工难于进行因而不宜采用此两种施工方法.灌浆加固和排桩支挡联合施工方法是目前基坑开挖工程通常采用的方法.灌浆加固用于防渗,排桩支挡用于护坡.本工程如用此法施工经计算需采用Ф800、配筋20Ф25、桩间距1.2m 、进人中风化片麻岩的桩约100根,需Ф10的灌浆加固孔(按桩与桩之间打灌浆孔计算)也约100根.如果要完成这些工程经估算至少需150万元,3～5个月施工完,这样既增加了工期又浪费了资金.逆作法施工克服了上述开挖方法的各种缺点,从根本上改善了基坑开挖时边坡的边界条件和受力状态,把一次性开挖的大面积、长时间暴露的边坡变成了分阶段开挖的小面积、短时间暴露的边坡;把专门用于护坡的临时排桩变成了永久的既护坡又承载的两用桩.这样就能节省大量支护材料和施工时间从而降低了成本、缩短了工期,对周围也无影响,因而选用了此种施工方法.3.3 逆作法施工工艺及过程逆作法施工包括敞开式施工和封闭式施工两个过程.(1)敞开式施工.①基坑开挖1.0～2.0m ,即开挖到地面零标高处.由于此层为杂填土和粘土,其稳定性好,因而开挖时无需支护.②施工钻孔灌注桩.本工程基坑四周共布设5根直径800配筋20Ф6的钻孔灌注桩80根,其中西侧30根间距1.2m ～1.5mm;东侧24根间距1.56～1.78m;南、北侧各13根间距1.5～1.7m;中部共布设扎100的钻孔灌注桩24根.各桩进入基岩.在施工西侧周边桩时,由于离建筑物太近只有2.75m ,因而施工时采用“隔二灌一”的办法以防止钻孔引起邻建地基土大面积的扰动从而影响邻建安全.③打降水井对基坑进行适当降水处理.由于地下水埋深5.0m 而第一层地下室开挖深度为4.0～5.0m,因而本工程第一层开挖只进行了少量的降水处理.④修筑顶层土模,浇筑顶层板结构,预留楼梯口当施工孔洞用(降水井也包含在孔洞中).⑤在预留施工孔洞中,开挖施工竖井安设提升设备.(2)封闭式施工.①由施工竖井进入顶板下面,开挖第一层两竖井之间的连通道以便通风和安装输送带.②由连通道向两边开挖,用输送带送土石方,再由提升设备提升.③边开挖边浇筑外墙混凝土,周边桩作为永久护坡桩和支撑桩.④开挖支承桩周围土方并及时浇筑柱基础或柱帽.⑤修整中间楼板土模,浇筑楼板混凝土且预留下一层楼梯口当施工孔洞用.(下转第60页)35第2期李雪飞 郁 雯 袁风来 深基坑逆作法施工初探06河北建筑工程学院学报第23卷The Eng i n eer i n g Practi ce of D r illed Grout HolePa lis ade Pa ssi n g Through the Sha ttered C l ayYan Runlan1 Sun Caixia2 1.Xuanhua Fenxiang A rchitectural Design Co.L td of Zhangjiakou 2.The I nstitude of Auditing Affairs of TangHaiAbstract According t o a sche me about the handle of f oundati on which has arisen in markets at p resent,this paper analyses the technology and econom y about the drilled grout hole palisade passing through the shattered clay.It also po ints out the handling schem e and result,and puts for ward a few suggestions. Key words drilled gr out hole palisade;the handle of foundati on;the analysis of technol ogy and economy(上接第53页)⑥开挖第二层和浇筑底板时,先用开始打的降水井作降水处理,其他施工可重复上述过程.⑦建筑楼梯.4 总结逆作法是城市改造中在密集建筑群中进行深基坑开挖工程的一种尝试.这种方法从根本上改善了基坑开挖的条件,把传统的一次性、大面积开挖变成了分层分阶段的小面积开挖;把传统的护坡桩变成了既护坡又承载的两用桩,从而大幅度地降低了成本,缩短了工期.逆作法把传统的护坡桩的“悬臂梁”式或“简支梁”式结构变成了“框架”式结构,把长时间、大面积暴露的边坡变成了短时间、小面积暴露的边坡,因而比较可靠地控制了边坡侧移保护了邻建的安全.实践证明,这种方法可靠、安全、成本低、速度快,是一种在密集建筑群中施工值得推广的施工方法.但此种方法由于在封闭的情况下施工,大型机械设备难于进行,因而有待于进一步研究和发展.参 考 文 献[1]黄强,惠永宁.深基坑工程支护实例集.中国建筑工业出版社,1998[2]徐志军.深基坑工程逆作法施工.住宅科技,2000,12The D iscussi on of the Coun ter-bu ild i n g W ayCon structi on of the D eep Excava ti onL i Xuefei1 Yu W en1 Yuan Fenglai2 1.He Bei I nstitute of A rchitecture and Civil Engineering 2.Zhangjiakou No.1Constructi on Engineering Co.L tdAbstract In recent years,the retaining and p ro tecting technology devel op s very quickly and a lot of new means arise.Among the m,counter-building way als o s p rings up in our country,which is app licable t o the p r otects with deeper excavati on in which the def or med level of the bracing syste m is strictly li m ited.Taking the features and constructi on means of counter-building way as the starting point,this paper givesa discussi on of the counter-building way constructi on by combining with p ractical case.Key words deep excavati on;retaining and p r otecting;counter-building way。
