石油化工循环水塔钢结构的腐蚀与防护方法(正式)

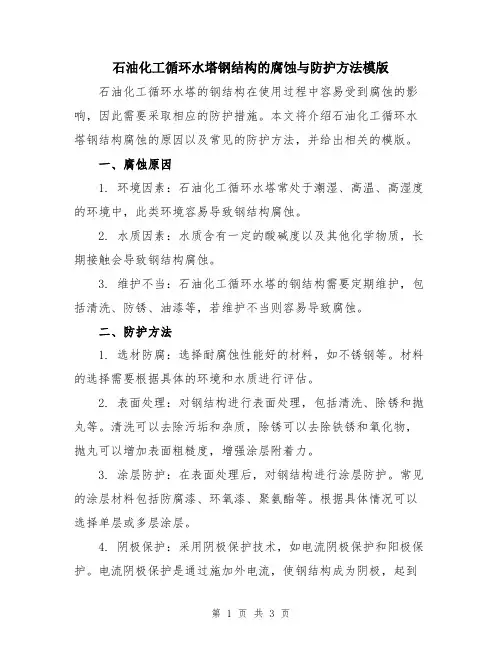

石油化工循环水塔钢结构的腐蚀与防护方法模版石油化工循环水塔的钢结构在使用过程中容易受到腐蚀的影响，因此需要采取相应的防护措施。

本文将介绍石油化工循环水塔钢结构腐蚀的原因以及常见的防护方法，并给出相关的模版。

一、腐蚀原因1. 环境因素：石油化工循环水塔常处于潮湿、高温、高湿度的环境中，此类环境容易导致钢结构腐蚀。

2. 水质因素：水质含有一定的酸碱度以及其他化学物质，长期接触会导致钢结构腐蚀。

3. 维护不当：石油化工循环水塔的钢结构需要定期维护，包括清洗、防锈、油漆等，若维护不当则容易导致腐蚀。

二、防护方法1. 选材防腐：选择耐腐蚀性能好的材料，如不锈钢等。

材料的选择需要根据具体的环境和水质进行评估。

2. 表面处理：对钢结构进行表面处理，包括清洗、除锈和抛丸等。

清洗可以去除污垢和杂质，除锈可以去除铁锈和氧化物，抛丸可以增加表面粗糙度，增强涂层附着力。

3. 涂层防护：在表面处理后，对钢结构进行涂层防护。

常见的涂层材料包括防腐漆、环氧漆、聚氨酯等。

根据具体情况可以选择单层或多层涂层。

4. 阴极保护：采用阴极保护技术，如电流阴极保护和阳极保护。

电流阴极保护是通过施加外电流，使钢结构成为阴极，起到保护作用。

阳极保护是在钢结构表面放置阳极材料，通过阳极的腐蚀来保护钢结构。

5. 监测保养：定期对钢结构进行监测和保养，包括清洗、维修、涂层修补等。

及时发现腐蚀问题并进行处理，可以延长钢结构的使用寿命。

三、防护方法模板（一）选材防腐1. 根据石油化工循环水塔的工作环境和水质要求，选择耐腐蚀性能好的材料。

2. 材料的选择要符合相关标准和规范，经过充分的测试和验证。

3. 考虑到材料的成本以及维护成本，做出合理的经济选择。

（二）表面处理1. 清洗钢结构表面，去除污垢和杂质。

2. 除锈处理，去除铁锈和氧化物，可以使用机械手段如刷洗、砂轮磨削等，也可以使用化学除锈剂。

3. 抛丸处理，增加表面粗糙度，增强涂层附着力。

4. 对表面处理后的钢结构进行检查，确保表面处理工作的质量和效果。

钢结构腐蚀类型及防护方法钢结构建筑具有施工便捷、抗震性能好、可回收等优点，但钢结构易锈蚀，了解防腐类型及防护是非常有必要的。

以下是小编为你整理推荐钢结构腐蚀类型及防护方法，希望你喜欢。

钢结构的腐蚀类型钢结构腐蚀类型有大气腐蚀，局部腐蚀和应力腐蚀。

(1)大气腐蚀钢结构受大气腐蚀主要是由空气中的水和氧等的化学和电化学作用引起的。

大气中的水汽在金属表面形成电解液层，空气中的氧溶于其中作为阴极去极剂，二者与钢构件形成了一个基本的腐蚀原电池。

钢构件表面受大气腐蚀形成锈层后，腐蚀产物会影响大气腐蚀的电极反应。

(2)局部腐蚀局部腐蚀在钢结构建筑中最常见，主要是电偶腐蚀、缝隙腐蚀。

电偶腐蚀主要发生在钢结构不同金属组合或者连接处，其中电位较负的金属腐蚀速度较快，而电位较正的金属受到保护，两种金属构成了腐蚀原电池。

缝隙腐蚀主要在钢结构不同结构件之间、钢构件与非金属之间存在的表面缝隙处，当缝隙宽度可让液体在缝内停滞时发生，钢结构缝隙腐蚀最敏感的缝宽为0.025～O.1mm。

(3)应力腐蚀在某一特定的介质中，钢结构不受应力作用时腐蚀甚微，但受到拉伸应力后，经过一段时间构件会发生突然断裂。

由于这种应力腐蚀断裂事先没有明显的征兆，所以往往造成灾难性后果，如桥梁坍塌、管道泄漏、建筑物倒塌等。

根据钢结构腐蚀机理，其腐蚀是一种不均匀的破坏，腐蚀的发展很快，钢结构表面一旦发生腐蚀，腐蚀的蚀坑会由坑底向纵深迅速发展，使钢结构产生应力集中，而应力集中又会加快钢材的腐蚀，这是一种恶性循环。

腐蚀使钢材的抗冷脆性能下降、疲劳强度降低，导致承重构件在无明显的变形征兆下突然发生脆性断裂，造成建筑物倒塌。

钢结构腐蚀防护方法1、使用耐候钢介于普通钢和不锈钢之间的低合金钢系列，耐候钢由普碳钢添加少量铜、镍等耐腐蚀元素而成，具有优质钢的强韧、塑延、成型、焊割、磨蚀、高温、抗疲劳等特性;耐候性为普碳钢的2~8倍，涂装性为普碳钢的1.5~10倍。

同时，它具有耐锈，使构件抗腐蚀延寿、减薄降耗，省工节能等特点。

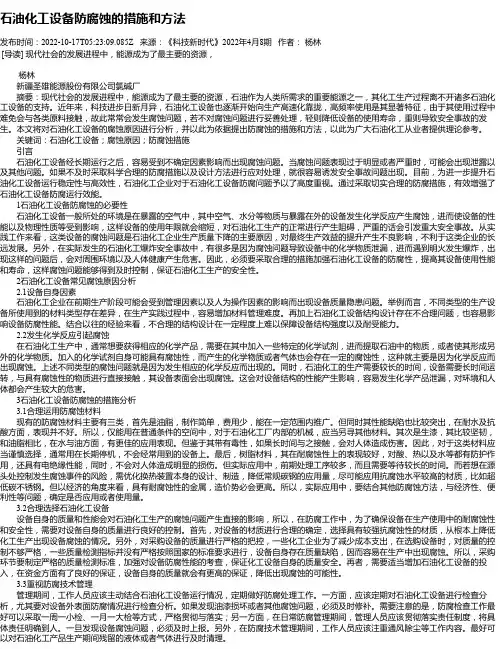

石油化工设备防腐蚀的措施和方法发布时间：2022-10-17T05:23:09.085Z 来源：《科技新时代》2022年4月8期作者：杨林[导读] 现代社会的发展进程中，能源成为了最主要的资源，杨林新疆圣雄能源股份有限公司氯碱厂摘要：现代社会的发展进程中，能源成为了最主要的资源，石油作为人类所需求的重要能源之一，其化工生产过程离不开诸多石油化工设备的支持。

近年来，科技进步日新月异，石油化工设备也逐渐开始向生产高速化靠拢，高频率使用是其显著特征，由于其使用过程中难免会与各类原料接触，故此常常会发生腐蚀问题，若不对腐蚀问题进行妥善处理，轻则降低设备的使用寿命，重则导致安全事故的发生。

本文将对石油化工设备的腐蚀原因进行分析，并以此为依据提出防腐蚀的措施和方法，以此为广大石油化工从业者提供理论参考。

关键词：石油化工设备；腐蚀原因；防腐蚀措施引言石油化工设备经长期运行之后，容易受到不确定因素影响而出现腐蚀问题。

当腐蚀问题表现过于明显或者严重时，可能会出现泄露以及其他问题。

如果不及时采取科学合理的防腐措施以及设计方法进行应对处理，就很容易诱发安全事故问题出现。

目前，为进一步提升石油化工设备运行稳定性与高效性，石油化工企业对于石油化工设备防腐问题予以了高度重视。

通过采取切实合理的防腐措施，有效增强了石油化工设备防腐运行效能。

1石油化工设备防腐蚀的必要性石油化工设备一般所处的环境是在暴露的空气中，其中空气、水分等物质与暴露在外的设备发生化学反应产生腐蚀，进而使设备的性能以及物理性质等受到影响，这样设备的使用年限就会缩短，对石油化工生产的正常进行产生阻碍，严重的话会引发重大安全事故。

从实践工作来看，这类设备的腐蚀问题是石油化工企业生产质量下降的主要原因，对最终生产效益的提升产生不良影响，不利于这类企业的长远发展。

另外，在实际发生的石油化工爆炸安全事故中，有很多是因为腐蚀问题导致设备中的化学物质泄漏，进而遇到明火发生爆炸，出现这样的问题后，会对周围环境以及人体健康产生危害。

石油化工设备常见腐蚀问题及防腐蚀措施石油化工设备常见腐蚀问题及防腐蚀措施在石油化工生产中，设备的腐蚀问题一直是一个比较头疼的问题，因为随着生产压力和产量的不断提高，工作环境对设备材料的要求也越来越高，特别是对于防腐材料的要求。

本文将针对常见的腐蚀问题，总结出防腐蚀措施。

一、设备腐蚀问题的产生设备腐蚀主要是由于设备工作时长时间受到氧气、水和酸碱等腐蚀性物质的作用，这些物质会使设备表面生锈或者腐蚀，导致设备的性能下降和寿命缩短。

常见设备腐蚀问题如下：1.钢制设备表面腐蚀这是一种比较常见的问题，主要是因为钢制设备表面缺乏一定的保护层，易受到大气中含有的氧气、水蒸气等的腐蚀。

此外，设备表面还会受到一些酸、碱等腐蚀性物质的侵蚀。

2.设备管道腐蚀设备管道是石油化工过程中最常见的设备之一，由于管道内部经常流动液体，管道壁会受到液体旋转的冲刷作用，外部则受大气中的腐蚀作用，导致管道腐蚀严重，甚至破坏。

3.设备内壁腐蚀这种腐蚀比较常见于石油化工生产中的反应釜、塔等设备中，主要是由于设备内部产生的酸、碱气体等在设备内壁反应，导致设备内壁腐蚀、生锈。

二、设备防腐蚀措施为了保证设备的性能和寿命不受到腐蚀的影响，必须采取相应的防腐蚀措施。

针对上述常见腐蚀问题，我们需要采取以下措施：1.表面防腐钢制设备表面防腐主要采取喷涂、镀锌、喷铝等方法，这些方法可以在表面形成一层保护层，从而抵抗大气、水蒸气、酸碱等腐蚀物质的侵蚀。

2.管道防腐针对管道防腐，我们可以采用防腐涂层、塑料衬里、内衬橡胶、玻璃钢等方法。

其中防腐涂层要求涂层与钢管牢固粘合，耐腐蚀，抗压性能好。

3.内部防腐为了延长设备寿命并保证生产安全，内部防腐是非常重要的。

一方面可以采用内衬橡胶、玻璃钢等方式，另一方面在设备内部喷涂防腐涂层来进行防护，大大提高设备的使用寿命。

综上所述，设备的腐蚀问题一直是石油化工生产中比较头疼的问题，防腐蚀措施不但要科学合理，还要深入推进，目的是为了保障设备的正常运行，提高生产安全。

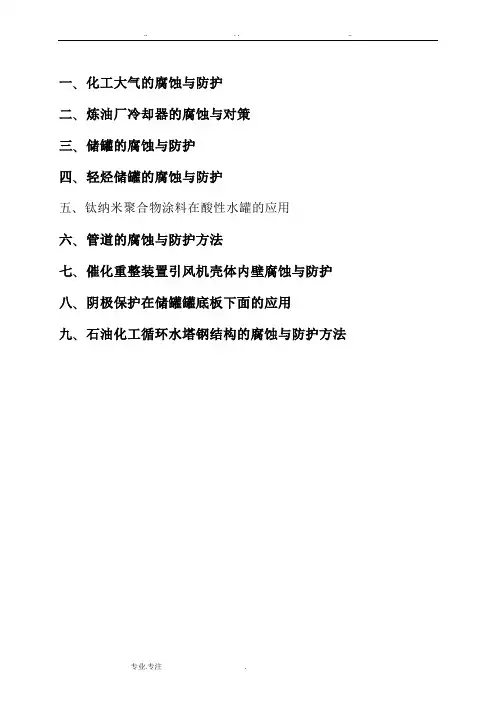

一、化工大气的腐蚀与防护二、炼油厂冷却器的腐蚀与对策三、储罐的腐蚀与防护四、轻烃储罐的腐蚀与防护五、钛纳米聚合物涂料在酸性水罐的应用六、管道的腐蚀与防护方法七、催化重整装置引风机壳体内壁腐蚀与防护八、阴极保护在储罐罐底板下面的应用九、石油化工循环水塔钢结构的腐蚀与防护方法第一章. 化工大气的腐蚀与防护第一节. 化工大气对金属设备的腐蚀情况金属在大气自然环境条件下的腐蚀称为大气腐蚀。

暴露在大气中的金属表面数量很大，所引起的金属损失也很大的。

如石油化工厂约有70%的金属构件是在大气条件下工作的。

大气腐蚀使许多金属结构遭到严重破坏。

常见的钢制平台及电器、仪表等材料均遭到严重的腐蚀。

由此可见，石油、石油化工生产中大气腐蚀既普遍又严重。

大气中含有水蒸汽，当水蒸汽含量较大或温度降低时，就会在金属表面冷凝而形成一层水膜，特别是在金属表面的低凹处或有固体颗粒积存处更容易形成水膜。

这种水膜由于溶解了空气中的气体及其它杂质，故可起到电解液的作用，使金属容易发生化学腐蚀。

因工业大气成分比较复杂，环境温度、湿度有差异，设备及金属结构腐蚀不一样的。

如生产装置中的湿式空气冷却器周围空气湿度大，在有害杂质的复合作用，使设备表面腐蚀很厉害。

涂刷在设备、金属框架等表面的涂料，如：酚醛漆、醇酸漆等由于风吹日晒，使用一年左右，涂层表面发生粉化、龟裂、脱落，失去作用。

第二节.金属（钢与铁）在化工大气中的腐蚀由于铁有自然形成铁的氧化物的倾向，它在很多环境中是高度活性的，正因为如此它也具有一定的耐蚀性。

有时候会与空气中氧化反应，在表面形成保护性的氧化物薄膜，这层膜在99%相对湿度的空气中能够防止锈蚀。

但是要存在0.01%SO2就会破坏膜的效应，使腐蚀得以继续进行。

一般在化工大气层情况下，黑色金属的腐蚀率随时间增加而增加。

这是因为污染的腐蚀剂的累聚而使腐蚀环境变为更加严重的缘故。

第三节.腐蚀原因分析1. 涂层表面的损坏工业大气中的SO2、SO3和CO2溶于雨水或潮湿的空气中生成硫酸和碳酸，附着在设备、金属框架表面。

石油化工设备防腐蚀的措施和方法摘要：随着社会经济的快速发展，各行各业的发展速度也在不断加快，其中石油化工行业整体的发展形势非常良好，受到社会各界的关注。

石油化工设备是石油化工行业实现良好发展的重要基础，设备的正常运转对于行业的发展起到了决定性的作用。

不过在石油化工设备中经常出现腐蚀情况，这会对设备整体的功能产生影响，如果腐蚀情况非常严重，会造成设备不能够正常使用甚至安全事故的发生。

所以要对石油化工设备产生的腐蚀问题进行关注，同时根据实际的腐蚀状况，拿出有效的防腐措施。

关键词：石油化工设备；防腐蚀；措施和方法引言对石油化工设备来说，腐蚀问题是最为常见且长期存在的。

设备发生腐蚀后，性能会明显降低，进而影响设备的安全稳定运行。

当设备处于腐蚀的初步阶段时，主要表现为外观的变化，对设备的性能影响不大，很容易被企业所忽视，随着腐蚀程度的不断发展，迟早会出现设备性能降低的问题，这时再补救就会花费较大的代价，甚至无法补救。

石油化工设备长期接触油、液、气等介质，设备腐蚀不可避免，但通过科学的方法和适当的途径提升设备抗腐蚀性能，是延长设备使用寿命、维持设备安全运行的有效措施。

1对石油化工设备开展防腐工作的作用这些年随着我国经济的不断发展，各行各业对于石油产品的需求量在不断增多，使得我国石油化工行业实现了良好的发展。

在石油化工行业的生产环节中，每个环节都会有不同的难度，因此对化工设备来讲工作的要求更为严苛，所以如果想要使石油化工行业产品的质量以及效率有所保证，就要在进行生产时对石油化工设备进行科学有效的防腐措施，同时做好管理工作，因此建设有效的防护措施，做好对设备的保护工作，能够推动整个石油化工行业实现可持续发展。

在近些年因为我国科学技术的不断发展，许多高科技的技术内容应用到行业中，因为目前市场中对于石油行业生产的产品有着较大的需求量，使得化工设备的数量呈现逐年上升的趋势，因此对设备开展保养与维护工作是非常重要的，让其能够符合企业开展安全生产工作的需求。

浅析炼油厂常压塔的腐蚀分析及预防措施摘要：本文简要介绍了常压塔的腐蚀分析及防腐措施，针对硫和酸的腐蚀提出了用复合钢板为主材料，渗吕钢为内件材料的设计预防措施。

关键字：常压塔腐蚀防腐常压塔是常减压蒸馏装置中重要的设备之一，常压塔的腐蚀会造成工厂停工及设备损坏，致使经济受到很大损失。

引起常压塔腐蚀损坏的基本原因来自原油中夹带的杂质，如：盐元素、硫及有机硫化合物、环烷酸等等。

1 腐蚀类型1.1 硫及硫化合物腐蚀原油中存在的各种硫化物，如：硫化氢、硫醇、单质硫、硫醚等只有活性硫化物才能发生腐蚀。

活性硫化物是非活性硫化物在高温受热分解产生的，温度在350-400℃时腐蚀最为严重。

常压塔中硫的含量在0.67％（质量）左右，操作温度在350℃左右，当温度在240-425℃是就会出现高温硫的均匀腐蚀，而在350-425℃时会产生严重腐蚀，同时出现Fe＋S→FeS反应，FeS对碳钢起到保护膜的作用，若生成的腐蚀产物薄膜能覆盖住金属表面而且具有一定的完整性及紧密性之后，就阻止了高温硫的继续腐蚀。

因此高温硫的腐蚀开始时速度很快，一定时间后腐蚀速度就会恒定下来，因此高温硫及硫化物的腐蚀对常压塔的腐蚀不是特别严重。

1.2 高温环烷酸腐蚀环烷酸是原油中主要的有机酸之一，环烷酸腐蚀受温度影响很大，在低温时腐蚀不太严重，但处于沸腾时，特别是在高温无水环境中腐蚀最为强烈。

据有关材料统计，在一定酸值下，温度在288℃以上时，温度每上升55.5℃，环烷酸对碳钢和低合金钢的腐蚀速度将增加3倍。

另外在一定的环境下，环烷酸腐蚀还与流体的流速有关，流速越大腐蚀越严重。

处于环烷酸腐蚀条件下碳钢腐蚀率可为7～9mm/a.国内外的研究及现场经验使我们认识到环烷酸腐蚀已经成为原油加工中必须成待解决的问题。

抑制环烷酸腐蚀，提高防腐技术及材料是避免经济损失的有利措施。

一般原油中所含酸值及原油加工工作温度正好处于环烷酸强腐蚀环境，因此防腐显得特别重要。

由于腐蚀是在高温无水环境下进行，高温环烷酸及硫对钢铁的腐蚀为化学腐蚀，其化学反应式如下：Fe＋2RCOOH→Fe(RCOO)2＋H2↑Fe＋S→FeSFe＋H2S→FeS＋H2↑Fe＋2RCOOH→Fe(RCOO)2＋H2S↑所形成的腐蚀产物硫化亚铁保护膜会与环烷酸反应，生成的Fe(RCOO)2是油溶性化合物，他能够溶于油气中而不能形成紧密的、完整的腐蚀产物保护膜。

文件编号：TP-AR-L1328In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________石油化工循环水塔钢结构的腐蚀与防护方法(正式版)石油化工循环水塔钢结构的腐蚀与防护方法(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

1、概述我公司供水系统循环水凉水塔，做为石油化工设备的冷却介质用来解决生产过程中需要冷却的油品，达到生产工艺的要求。

是石油炼制工程中不可缺少的一个工艺过程。

凉水塔的结构型式无论是恒流干湿式、逆流式或是其它的结构形式，内部都有大量的钢结构。

这些钢结构长期在高湿度和受水冲击下工作，存在严重的腐蚀，所以必须采用防腐隔离层。

防腐隔离层的好与坏直接影响钢结构的使用寿命。

但是在新建的凉水塔往往存在防腐涂层选择不合理，金属表面处理级别低，出现新投用的凉水塔钢结构使用1年左右防腐涂层失去作用，金属结构遭到腐蚀，凉水塔的使用寿命缩短。

2、腐蚀情况我公司化肥厂20xx年6月新改造的恒流干湿式凉水塔，内部钢结构已全部更新，钢结构总重为250吨，防腐层采用环氧涂料。

该钢结构在20xx年6月检修时检查发现防腐漆膜大部分已经破损没有使用价值。

钢结构部分出现腐蚀，特别是焊道附近金属腐蚀比较厉害，锈蚀层有2～3mm厚左右。

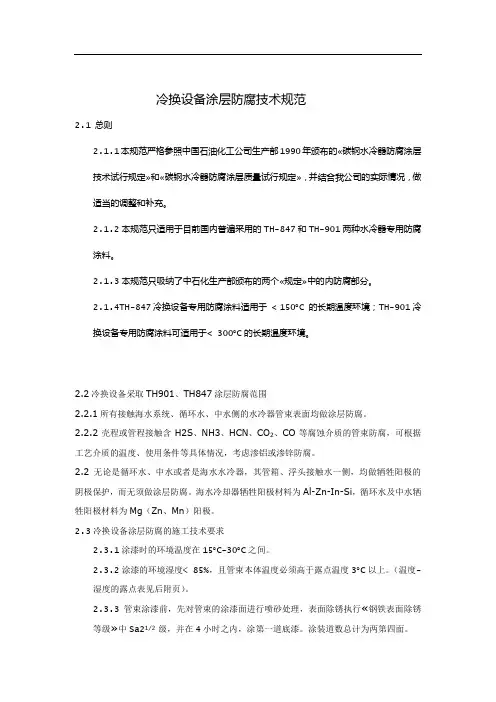

冷换设备涂层防腐技术规范2.1 总则2.1.1本规范严格参照中国石油化工公司生产部1990年颁布的«碳钢水冷器防腐涂层技术试行规定»和«碳钢水冷器防腐涂层质量试行规定»，并结合我公司的实际情况，做适当的调整和补充。

2.1.2本规范只适用于目前国内普遍采用的TH-847和TH-901两种水冷器专用防腐涂料。

2.1.3本规范只吸纳了中石化生产部颁布的两个«规定»中的内防腐部分。

2.1.4TH-847冷换设备专用防腐涂料适用于 < 150︒C 的长期温度环境；TH-901冷换设备专用防腐涂料可适用于< 300︒C的长期温度环境。

2.2冷换设备采取TH901、TH847涂层防腐范围2.2.1所有接触海水系统、循环水、中水侧的水冷器管束表面均做涂层防腐。

2.2.2壳程或管程接触含H2S、NH3、HCN、CO2、CO等腐蚀介质的管束防腐，可根据工艺介质的温度、使用条件等具体情况，考虑渗铝或渗锌防腐。

2.2 无论是循环水、中水或者是海水水冷器，其管箱、浮头接触水一侧，均做牺牲阳极的阴极保护，而无须做涂层防腐。

海水冷却器牺牲阳极材料为Al-Zn-In-Si，循环水及中水牺牲阳极材料为Mg（Zn、Mn）阳极。

2.3冷换设备涂层防腐的施工技术要求2.3.1涂漆时的环境温度在15︒C~30︒C之间。

2.3.2涂漆的环境湿度< 85%，且管束本体温度必须高于露点温度3︒C以上。

（温度-湿度的露点表见后附页）。

2.3.3管束涂漆前，先对管束的涂漆面进行喷砂处理，表面除锈执行«钢铁表面除锈等级»中Sa21/2 级，并在4小时之内，涂第一道底漆。

涂装道数总计为两第四面。

2.3.4每一遍涂料施工完成后，均需在涂层表干后方可进炉进行升温固化处理。

升温方法严格执行下列升温曲线。

前五遍涂层升温固化曲线第六遍（最后一遍）涂层升温固化曲线2.3.5TH-901耗用量为0.8Kg/m2。

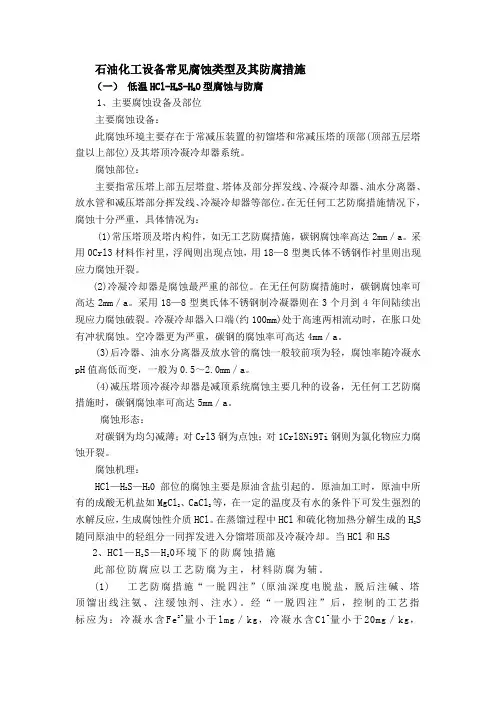

石油化工设备常见腐蚀类型及其防腐措施（一）低温HCl-H2S-H2O型腐蚀与防腐1、主要腐蚀设备及部位主要腐蚀设备：此腐蚀环境主要存在于常减压装置的初馏塔和常减压塔的顶部(顶部五层塔盘以上部位)及其塔顶冷凝冷却器系统。

腐蚀部位：主要指常压塔上部五层塔盘、塔体及部分挥发线、冷凝冷却器、油水分离器、放水管和减压塔部分挥发线、冷凝冷却器等部位。

在无任何工艺防腐措施情况下，腐蚀十分严重，具体情况为：(1)常压塔顶及塔内构件，如无工艺防腐措施，碳钢腐蚀率高达2mm／a。

采用0Crl3材料作衬里，浮阀则出现点蚀，用18—8型奥氏体不锈钢作衬里则出现应力腐蚀开裂。

(2)冷凝冷却器是腐蚀最严重的部位。

在无任何防腐措施时，碳钢腐蚀率可高达2mm／a。

采用18—8型奥氏体不锈钢制冷凝器则在3个月到4年间陆续出现应力腐蚀破裂。

冷凝冷却器入口端(约100mm)处于高速两相流动时，在胀口处有冲状腐蚀。

空冷器更为严重，碳钢的腐蚀率可高达4mm／a。

(3)后冷器、油水分离器及放水管的腐蚀一般较前项为轻，腐蚀率随冷凝水pH值高低而变，一般为0.5～2.0mm／a。

(4)减压塔顶冷凝冷却器是减顶系统腐蚀主要几种的设备，无任何工艺防腐措施时，碳钢腐蚀率可高达5mm／a。

腐蚀形态：对碳钢为均匀减薄；对Crl3钢为点蚀；对1Crl8Ni9Ti钢则为氯化物应力腐蚀开裂。

腐蚀机理：HCl—H2S—H20部位的腐蚀主要是原油含盐引起的。

原油加工时，原油中所有的成酸无机盐如MgCl2、CaCl2等，在一定的温度及有水的条件下可发生强烈的水解反应，生成腐蚀性介质HCl。

在蒸馏过程中HCl和硫化物加热分解生成的H2S随同原油中的轻组分一同挥发进入分馏塔顶部及冷凝冷却。

当HCl和H2S2、HCl—H2S—H20环境下的防腐蚀措施此部位防腐应以工艺防腐为主，材料防腐为辅。

(1)工艺防腐措施“一脱四注”(原油深度电脱盐，脱后注碱、塔顶馏出线注氨、注缓蚀剂、注水)。

一、化工大气的腐蚀与防护二、炼油厂冷却器的腐蚀与对策三、储罐的腐蚀与防护四、轻烃储罐的腐蚀与防护五、钛纳米聚合物涂料在酸性水罐的应用六、管道的腐蚀与防护方法七、催化重整装置引风机壳体内壁腐蚀与防护八、阴极保护在储罐罐底板下面的应用九、石油化工循环水塔钢结构的腐蚀与防护方法第一章. 化工大气的腐蚀与防护第一节. 化工大气对金属设备的腐蚀情况金属在大气自然环境条件下的腐蚀称为大气腐蚀。

暴露在大气中的金属表面数量很大，所引起的金属损失也很大的。

如石油化工厂约有70%的金属构件是在大气条件下工作的。

大气腐蚀使许多金属结构遭到严重破坏。

常见的钢制平台及电器、仪表等材料均遭到严重的腐蚀。

由此可见，石油、石油化工生产中大气腐蚀既普遍又严重。

大气中含有水蒸汽，当水蒸汽含量较大或温度降低时，就会在金属表面冷凝而形成一层水膜，特别是在金属表面的低凹处或有固体颗粒积存处更容易形成水膜。

这种水膜由于溶解了空气中的气体及其它杂质，故可起到电解液的作用，使金属容易发生化学腐蚀。

因工业大气成分比较复杂，环境温度、湿度有差异，设备及金属结构腐蚀不一样的。

如生产装置中的湿式空气冷却器周围空气湿度大，在有害杂质的复合作用，使设备表面腐蚀很厉害。

涂刷在设备、金属框架等表面的涂料，如：酚醛漆、醇酸漆等由于风吹日晒，使用一年左右，涂层表面发生粉化、龟裂、脱落，失去作用。

第二节.金属（钢与铁）在化工大气中的腐蚀由于铁有自然形成铁的氧化物的倾向，它在很多环境中是高度活性的，正因为如此它也具有一定的耐蚀性。

有时候会与空气中氧化反应，在表面形成保护性的氧化物薄膜，这层膜在99%相对湿度的空气中能够防止锈蚀。

但是要存在0.01%SO2就会破坏膜的效应，使腐蚀得以继续进行。

一般在化工大气层情况下，黑色金属的腐蚀率随时间增加而增加。

这是因为污染的腐蚀剂的累聚而使腐蚀环境变为更加严重的缘故。

第三节.腐蚀原因分析1. 涂层表面的损坏工业大气中的SO2、SO3和CO2溶于雨水或潮湿的空气中生成硫酸和碳酸，附着在设备、金属框架表面。

石油化工循环水塔钢结构的腐蚀与防护方法石油化工循环水塔的钢结构腐蚀是一种常见的问题，因为循环水中含有各种化学物质，如盐、酸、碱等，容易对钢结构造成腐蚀。

腐蚀不仅会使钢结构的强度和稳定性下降，还可能导致漏水和结构损坏。

因此，采取相应的防护措施非常重要。

一、腐蚀形式及原因石油化工循环水塔钢结构的腐蚀主要表现为以下几种形式：1.普通腐蚀：主要是由于循环水中的酸碱成分引起的，如二氧化碳和氧的存在会导致激活钢表面的腐蚀。

2.轻微腐蚀：与循环水中微生物的存在相关，微生物代谢产物可以加速钢材腐蚀的发生。

3.应力腐蚀：钢结构在存在应力的条件下，容易受到循环水中的化学物质腐蚀。

4.局部腐蚀：循环水中如有含氯离子，会导致钢材在局部区域发生孔洞腐蚀或者点蚀。

以上腐蚀形式主要是由于循环水中的化学成分和环境所引起的。

因此，需要采取相应的防护措施。

二、防护方法针对石油化工循环水塔钢结构的腐蚀问题，具体的防护方法如下：1.选择合适的材料：可以选择抗腐蚀性能好的不锈钢或者镀锌钢作为循环水塔的钢结构材料。

这些材料在循环水中的腐蚀性能更好，可以有效延长使用寿命。

2.涂层保护：可以在钢结构表面涂上一层防腐涂料，形成物理隔离层，起到保护钢结构不被循环水侵蚀的作用。

对于一些要求更高的环境，可以选择使用环氧涂料或聚氨酯涂料等具有良好耐腐蚀性能的涂料。

3.电镀防护：可以对钢结构进行电镀处理，如电镀锌、镍等，形成一层均匀且耐蚀的金属层，起到抵抗腐蚀的作用。

4.防腐处理：可以对钢结构进行防腐处理，如冷镀锌、热镀锌、喷砂除锈等，增加钢材的抗腐蚀性能。

对于一些已经受到腐蚀的钢结构，可以进行修复处理，如镀锌、补漆等。

5.定期维护检查：定期对循环水塔的钢结构进行维护检查，发现腐蚀问题及时处理。

例如，定期清洗循环水塔内壁，防止腐蚀产物的积累。

三、结语石油化工循环水塔钢结构的腐蚀与防护方法是一个综合性的问题，需要综合考虑循环水中的化学成分、环境条件以及钢结构的特性等因素。

浅析炼油厂循环水设备腐蚀原因及对策炼油厂是炼制原油的重要设施，生产燃料油、石脑油、润滑油和其他石化产品的基础设施。

炼油厂中，循环水设备是十分关键的一部分，它用于冷却、清洗和输送炼制过程中的热能和物质。

循环水设备常常遭受腐蚀，影响其正常运行和寿命，因此需要针对腐蚀原因采取相应的对策措施。

一、腐蚀原因1. 气相腐蚀炼油厂中，循环水设备可能受到气相腐蚀的影响。

当循环水中存在硫化氢、二氧化硫等含硫化物或含氯化物的气体，它们会与水蒸气、氧气等反应生成酸性物质，使金属表面发生腐蚀。

3. 电化学腐蚀循环水中的金属设备与环境中的介质形成电化学腐蚀系统，产生阳极溶解和阴极反应，引起金属的腐蚀破坏。

4. 腐蚀加速因素循环水中的高温、高压、流速、浓度和材料缺陷等因素，也会加速金属的腐蚀过程。

二、对策措施1. 材料选择在循环水设备的设计和选材阶段，应该选用能够耐腐蚀的材料，如不锈钢、镍基合金、铜合金等。

这些材料具有较好的耐蚀性，能够有效抵抗气相腐蚀和液相腐蚀的侵蚀。

2. 表面处理选用合适的表面处理工艺，如喷涂、热浸镀、化学镀等方式，增加金属表面的耐蚀性能。

定期对金属表面进行保护膜的修复和更新，延长设备的使用寿命。

3. 添加腐蚀抑制剂在循环水中添加腐蚀抑制剂，如缓蚀剂、阻垢剂、缓速剂等，以减缓金属的腐蚀速度。

这些添加剂可以形成保护膜、降低水的溶解性和离子浓度，抑制金属的氧化还原反应。

4. 控制水质定期对循环水进行水质监测和调整，控制水的PH值、溶解氧、盐度和微生物数量等指标，避免过高的酸碱度和溶解物浓度对设备的腐蚀影响。

5. 设备保护加装或增强设备的防蚀措施，如设计防蚀层、增设附加防护装置、优化设备结构等方式，减少设备受腐蚀的可能性。

6. 定期检测对循环水设备进行定期的腐蚀检测和评估，及时发现设备的腐蚀问题，采取相应的修复和更新措施，确保设备的安全运行。

循环水设备腐蚀问题是炼油厂生产中不可忽视的重要问题，需要综合考虑材料选择、表面处理、添加腐蚀抑制剂、控制水质、设备保护和定期检测等多方面的对策措施，以降低腐蚀的危害，保障设备的安全和稳定运行。

石油化工循环水塔钢结构的腐蚀与防护方法范本石油化工循环水塔是石油化工系统中重要的设备之一，其钢结构在运行过程中容易受到腐蚀的影响。

腐蚀不仅会降低钢结构的强度和耐久性，而且还会导致设备的失效和安全隐患。

为了保护石油化工循环水塔的钢结构，需要采取一系列的防腐蚀措施。

本文将介绍石油化工循环水塔钢结构的腐蚀原因以及常用的防腐蚀方法。

一、腐蚀原因石油化工循环水塔钢结构腐蚀的原因主要包括氧化腐蚀、电化学腐蚀、细菌性腐蚀以及热蚀等。

1. 氧化腐蚀：当钢结构暴露在空气中时，会与氧发生化学反应，形成铁的氧化物，即锈。

锈的形成会导致钢结构的腐蚀。

2. 电化学腐蚀：水中的离子会导致金属表面发生电化学反应，形成阳极和阴极。

钢结构中的阳极区域会发生腐蚀，而阴极区域则不会腐蚀。

电化学腐蚀是常见的钢结构腐蚀形式。

3. 细菌性腐蚀：石油化工循环水塔中存在大量的微生物，有些微生物能够产生酸性物质，对钢结构进行腐蚀。

4. 热蚀：石油化工生产过程中存在高温环境，钢结构暴露在高温介质中时容易发生热蚀。

二、防腐蚀方法为了保护石油化工循环水塔钢结构免受腐蚀的侵蚀，需要采取以下防腐蚀方法：1. 表面处理：表面处理是防止钢结构腐蚀的重要措施之一。

常用的表面处理方法包括喷涂、喷砂、热浸镀锌等。

喷涂可以形成一层保护膜，阻止氧气和水分接触到钢结构表面，起到防腐蚀的作用。

喷砂可以清除钢结构表面的锈蚀物，提供一个平整的表面用于涂层施工。

热浸镀锌是通过将钢结构浸入熔融的锌中，形成锌铁合金层，从而起到防腐蚀的效果。

2. 涂层防护：涂层是常用的钢结构防腐蚀方法之一。

涂层可以分为有机涂层和无机涂层两种类型。

有机涂层主要是指涂覆有机树脂的涂层，如环氧涂层、聚氨酯涂层等。

无机涂层主要是指涂覆无机材料的涂层，如锌涂层、铝涂层等。

涂层可以形成一层保护膜，阻止氧气、水分和腐蚀介质接触到钢结构表面，起到防腐蚀和保护的作用。

3. 金属耐蚀剂：金属耐蚀剂是一种直接涂覆在钢结构表面的防腐蚀材料。

石油化工循环水塔钢结构的腐蚀与防护方法石油化工循环水塔是石油化工生产过程中常见的设备，其钢结构在长期服役过程中容易受到腐蚀的影响，从而导致设备寿命的缩短和安全性的降低。

因此，对于石油化工循环水塔钢结构的腐蚀与防护方法，需要采取相应的措施，以确保其安全运行。

一、腐蚀形式石油化工循环水塔钢结构主要受到以下几种腐蚀形式的影响：1. 大气腐蚀：循环水塔在露天环境下工作，暴露在大气中，受到氧气、湿度和酸雨等因素的影响，容易发生表面腐蚀。

2. 循环水腐蚀：循环水中含有氧气、盐类、微生物等有害物质，长期接触会引发钢结构的循环水腐蚀。

二、腐蚀防护方法为了防止石油化工循环水塔钢结构的腐蚀，可以采取以下几种腐蚀防护方法：1. 选择合适的材料：在设计循环水塔时，应根据工作环境的特点选择适应性强的耐腐蚀材料，如不锈钢、镀锌钢、塑料、橡胶衬里等。

2. 表面处理：对于钢结构的表面进行防腐处理，如涂漆、喷涂、热浸镀锌等。

涂漆可以形成一层保护层，起到隔绝氧气和水分的作用；喷涂可以形成均匀且致密的防腐层；热浸镀锌可以在表面形成锌层，起到防腐的效果。

3. 阳极保护：通过在钢结构上加装阳极保护设备，如热浸锌阳极、铝阳极等，形成保护电流，使钢结构成为阳极，从而减少或防止腐蚀。

4. 循环水处理：对循环水进行定期处理，如除氧、除矾、除菌等，控制水质指标符合要求。

同时，可以添加缓蚀剂，形成一层薄膜保护层，减少钢结构的腐蚀速度。

5. 检测与维修：定期对循环水塔钢结构进行检测，及时发现腐蚀问题，并采取相应的维修措施，如修补、更换受损部位等，以延长设备的使用寿命。

6. 定期清洗：定期进行循环水塔的清洗，清除附着在钢结构上的腐蚀产物及有害物质，保持钢结构的干燥，降低腐蚀的可能性。

以上是针对石油化工循环水塔钢结构腐蚀与防护的常见方法，具体应根据实际工况情况进行选择和实施。

同时，随着科技的进步和材料的不断发展，对于循环水塔钢结构的防腐技术也在不断完善和创新，因此，需要密切关注相关研究和技术进展，采取适应性更强、更有效的防护措施，以提高设备的安全性和可靠性。

循环水系统设备的防护措施和腐蚀控制措施21世纪的今天，我国工业化建设进程的不断加快，进而加快了我国电力工业的发展，同时电力工业作为当前能源工业发展的重要组成部分，不仅仅对于我国发电设备的安全生产有着一定的保证作用，同时对于我国国民经济的持续发展也有着一定的督促作用。

在电力工业发展中，循环水系统设备老化和腐蚀的现象时有发生，严重影响着我国电力工业的持续发展，因此本文对循环水系统的腐蚀控制和设备防护进行研究有一定的经济价值和现实意义。

一、循环水系统设备的腐蚀（一）循环水系统设备的电化学腐蚀循环水系统设备运动的过程中，其钢铁由于长期的在海水中浸泡，很容易发生氧腐蚀，其主要的反应电极方程式如下[1-2]所示：（二）循环水系统设备的电偶腐蚀循环水系统设备的电偶腐蚀主要是由于介质中的金属腐蚀不断加快，电位正的一些金属逐渐受到保护，就凝汽器的管束和管板而言，主要是对不同的材质加以采用，并对胀接方式加以连接，这种海水介质，使得电位负的金属腐蚀逐渐加快[3]。

（三）循环水系统设备的选择性腐蚀循环水系统设备的选择性腐蚀主要是海水中黄铜逐渐脱落，进而发生的腐蚀，其脱落的部分则为锌，就其实质性而言，锌有着选择性的溶解原理，对这种选择性腐蚀加以抑制的过程中，可以对低锌黄铜加以采用，并对黄铜脱锌加以抑制。

（四）循环水系统设备的冲刷腐蚀循环水系统设备的冲刷腐蚀的产生主要是由于海水的流速导致的，一般而言，海水中常伴有少量的泥沙，这种腐蚀的发生主要发生于海水流速拐弯的地方。

就其实质性而言，循环水系统设备的冲刷腐蚀在实际的解决过程中往往有着一定的难度[4]。

总而言之，循环水系统设备的腐蚀并不仅仅局限于以上几点，同时还存在应力腐蚀和缝隙腐蚀等，仍然需要更多相关人士加大研究的力度。

二、循环水系统的设备防护循环水系统设备防护的过程中，可以从耐蚀材料的选择和阴极保护两个方面做起。

（一）合理的选择耐蚀材料对耐蚀材料进行合理的选择，更要保证成本费的控制中对贵金属材料加以采用，在对凝汽器制作的过程中，其管束和管板的制作可采取钛材料，进而做好腐蚀的控制。

循环水金属锈蚀保护措施随着工业生产的不断发展，水资源的重复利用越来越受到重视。

其中，循环水作为一种重要的资源节约手段，应用广泛。

然而，在循环水系统中，由于金属材料的不同，存在着不同程度的金属锈蚀问题。

如果不采取相应的保护措施，将会导致循环水系统的性能下降、生产效率减低以及设备的寿命缩短。

因此，为了延长系统的寿命和提高性能，循环水金属锈蚀保护措施十分关键。

1. 金属材料的选择为了保证循环水系统的正常运行，选择合适的金属材料非常重要。

一般来说，使用不锈钢、铜、铜合金、单质金属等金属材料都是比较好的选择，因为它们对水的影响相对较少。

2. 加入缓蚀剂加入缓蚀剂是一种常见的循环水金属锈蚀保护措施。

缓蚀剂可以作为一种中和剂，使金属表面和水之间的反应得到缓解，从而降低金属表面的腐蚀速度。

例如，酸性环境下，硝酸盐和硫酸盐等是比较好的缓蚀剂，而碱性环境下，氢氧化钾和氢氧化钠等缓蚀剂则更适合。

3. 进行防腐涂层针对循环水系统中金属表面易受腐蚀的情况，可以选择在金属表面加一层防腐涂层，用于对金属的表面进行有效的保护。

常见的防腐涂层有沥青、聚酯、环氧、聚氨酯等材料。

4. 控制水质控制循环水的质量是另一种重要的循环水金属锈蚀保护措施。

以控制循环水的pH值为例，如果水的pH值过低或过高，就会使金属表面发生化学反应，从而导致金属锈蚀的情况发生。

5. 定期维护保养即使循环水金属锈蚀保护措施已经执行到位，并且能够有效地预防金属表面腐蚀，但是金属材料仍然需要经常保养和维护。

例如，我们可以通过对循环水系统中金属材料的清洗、磨削、涂层等维护措施，来进一步保证循环水系统正常运行的长期性。

总之，循环水金属锈蚀保护措施是在实际生产中应用广泛的技术之一。

在具体实践中，我们可以看到，很多循环水系统在操作中没有得到很好的保护，加剧了系统运行的风险。

因此，在循环水系统设计和运行中，我们要充分考虑循环水中的金属材料和防护材料之间的耦合问题，合理选择金属材料，并采取一定的保护措施，以及定期对循环水金属材料进行保养和维护，才能确保一个稳定、高效、安全的循环水系统的运行。

石油化工企业钢结构的腐蚀与防护刘刚【摘要】针对石油化工钢结构的腐蚀特点,分析认为钢结构腐蚀的主要原因有环境、设计选材、施工及管理等多方面因素.钢结构所采用的主要防腐蚀手段是喷涂防腐蚀涂料,正确选择防腐蚀涂料和合理的施工工艺是保证防腐蚀质量的关键.提出石油化工钢结构的长效防腐蚀涂装配套体系为底漆采用环氧富锌涂料、中间漆用环氧云铁、面漆为丙烯酸聚氨酯涂料或氟碳涂料,同时应加强防腐蚀涂装工程质量监督与检测.【期刊名称】《石油化工腐蚀与防护》【年(卷),期】2019(036)003【总页数】4页(P13-16)【关键词】石油化工;钢结构;腐蚀【作者】刘刚【作者单位】中石化洛阳工程有限公司,河南洛阳471003【正文语种】中文石油化工企业中的冷换框架、反应器框架、管架、厂房、泵棚及楼梯间等大多采用钢结构。

由于钢结构长期暴露于大气环境中，除受到一般自然条件的侵蚀外，不可避免地会被少量但腐蚀性较强的各种化工气体如氮氧化物和硫化物所腐蚀[1]，尤其是炼制高含硫原油而带来的H2S和SO2，进一步恶化钢结构的腐蚀环境。

而且装置一旦发生泄漏会造成其邻近的钢结构处于高浓度的腐蚀性化工气体中，对钢结构造成更大的腐蚀危害。

目前，为防止钢结构的大气腐蚀，在石油化工装置中的所有钢结构均需喷涂防腐蚀涂料，但是，防腐蚀涂料在实际使用过程中仍然存在过早失效的问题[2-3]，不能起到长效防腐蚀作用。

而钢结构的腐蚀破坏严重威胁装置生产安全和人员人身安全，因此，需要根据石油化工钢结构的腐蚀特点，采取适当的防腐蚀措施。

1 钢结构的腐蚀原因影响石油化工企业钢结构腐蚀的主要因素有环境、设计选材、施工与管理等。

1.1 环境因素石油化工企业钢结构的腐蚀主要为大气腐蚀。

化工厂的工业大气中含有较高浓度的SO2和H2S等腐蚀介质，具有较强的腐蚀性，按文献[4]的规定，化工工业大气腐蚀等级划分为C4(高)至C5(很高)级。

处于海滨的炼化中心，如广东大亚湾和广西钦州，受海洋大气和化工大气的双重影响，在某些局部区域大气的腐蚀等级能达到规定的最高腐蚀等级CX(极端)。
