第8章 楼地层

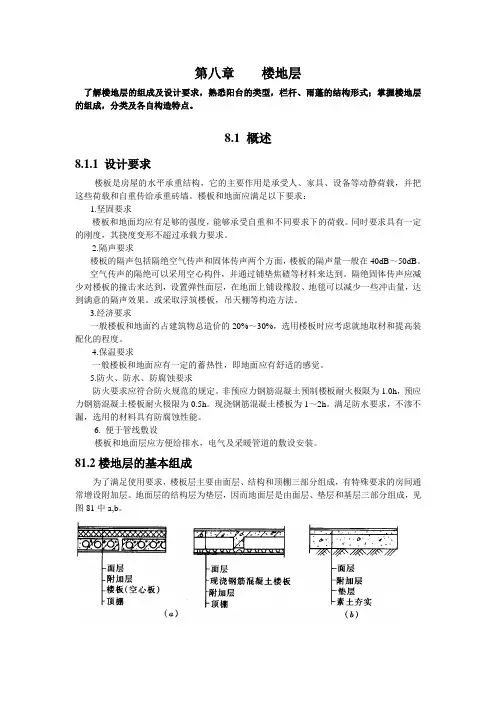

第八章楼地层了解楼地层的组成及设计要求，熟悉阳台的类型，栏杆、雨蓬的结构形式；掌握楼地层的组成，分类及各自构造特点。

8.1 概述8.1.1 设计要求楼板是房屋的水平承重结构，它的主要作用是承受人、家具、设备等动静荷载，并把这些荷载和自重传给承重砖墙。

楼板和地面应满足以下要求：1.坚固要求楼板和地面均应有足够的强度，能够承受自重和不同要求下的荷载。

同时要求具有一定的刚度，其挠度变形不超过承载力要求。

2.隔声要求楼板的隔声包括隔绝空气传声和固体传声两个方面，楼板的隔声量一般在40dB～50dB。

空气传声的隔绝可以采用空心构件，并通过铺垫焦碴等材料来达到。

隔绝固体传声应减少对楼板的撞击来达到，设置弹性面层，在地面上铺设橡胶、地毯可以减少一些冲击量，达到满意的隔声效果。

或采取浮筑楼板，吊天棚等构造方法。

3.经济要求一般楼板和地面约占建筑物总造价的20%～30%，选用楼板时应考虑就地取材和提高装配化的程度。

4.保温要求一般楼板和地面应有一定的蓄热性，即地面应有舒适的感觉。

5.防火、防水、防腐蚀要求防火要求应符合防火规范的规定。

非预应力钢筋混凝土预制楼板耐火极限为1.0h，预应力钢筋混凝土楼板耐火极限为0.5h。

现浇钢筋混凝土楼板为1～2h。

满足防水要求，不渗不漏，选用的材料具有防腐蚀性能。

6. 便于管线敷设楼板和地面层应方便给排水，电气及采暖管道的敷设安装。

81.2楼地层的基本组成为了满足使用要求，楼板层主要由面层、结构和顶棚三部分组成，有特殊要求的房间通常增设附加层。

地面层的结构层为垫层，因而地面层是由面层、垫层和基层三部分组成，见图81中a,b。

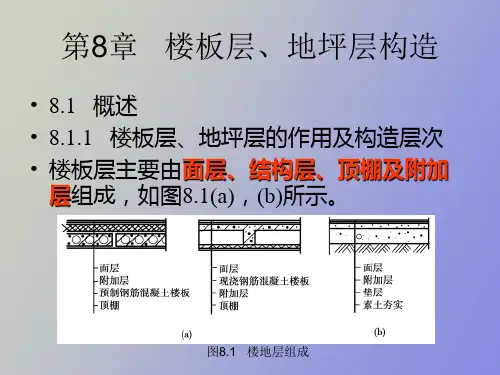

图8-1 楼地层基本构造a 楼层基本构造b 地层基本构造1、面层：又称楼面或地面，是楼板上表面的构造层，也是室内空间下部的装修层。

起着保护楼板、承受并传递荷载的作用，同时对室内有很重要的清洁及装饰作用。

2、结构层：位于面层和顶棚层之间，是楼板层的承重部分，包括板、梁等构件。

2020年湖北文理学院普通专升本《房屋建筑学》考试大纲房屋建筑学考试大纲包括民用建筑设计与构造和工业建筑设计两部分，共分十三章，具体要求如下：第一部分民用建筑设计与构造第一章绪论了解建筑的产生和发展，理解建筑设计的依据和要求，掌握建筑的构成要素和建筑方针、建筑的分类和等级划分、建筑模数与模数制概念。

第二章建筑平面设计了解建筑平面设计的内容和要求，理解主要房间、辅助房间和交通联系部分的平面设计原理和方法，掌握房间的面积、形状、尺寸确定原则和门窗设计的具体要求；理解建筑平面组合设计要求和组合形式，掌握平面组合设计的功能要求。

第三章建筑剖面设计了解空间利用的处理方法，熟悉和理解房间剖面形状的确定方法，掌握房屋各部分高度和建筑物层数的确定方法，以及建筑空间组合设计的原理和方法。

第四章建筑体型和合立面设计了解建筑体型和合立面设计的原则，熟悉和理解形式美的规律和具体手法，掌握建筑体型组合合立面设计的基本方法。

第五章建筑构造概论了解影响建筑构造的各种因素，理解建筑构造的设计原则，掌握房屋的基本构造组成、作用和设计要求。

第六章墙体与基础了解地基、基础的概念、类型及影响因素，理解地下室的防潮、防水构造，掌握基础的设计要求和构造特点；了解墙体保温、隔热和节能的构造原理，理解墙体的组成和类型，初步掌握隔墙墙面、墙面装饰的构造，重点掌握砖墙的构造特点和做法。

第七章楼梯了解台阶、坡道和电梯的基本知识，理解楼梯类型和组成，掌握楼梯设计要求、细部构造和各部分尺度的确定方法，能熟练进行楼梯平面和剖面设计。

第八章楼地层了解和熟悉各种常用楼地面、顶棚的构造做法，理解楼地面的组成和设计要求，掌握钢筋混凝土楼板层的构造原理和结构布置特点。

第九章屋顶了解坡屋面的支撑结构、平瓦屋面的构造，理解平屋顶的保温和隔热构造形式与做法，掌握平屋顶的排水方式、柔性防水屋面与刚性防水屋面的概念和细部构造。

第十章门和窗了解钢门窗的类型和构造，理解门窗的作用和构造设计要求，掌握门窗的组成与尺度、平开木门窗构造。

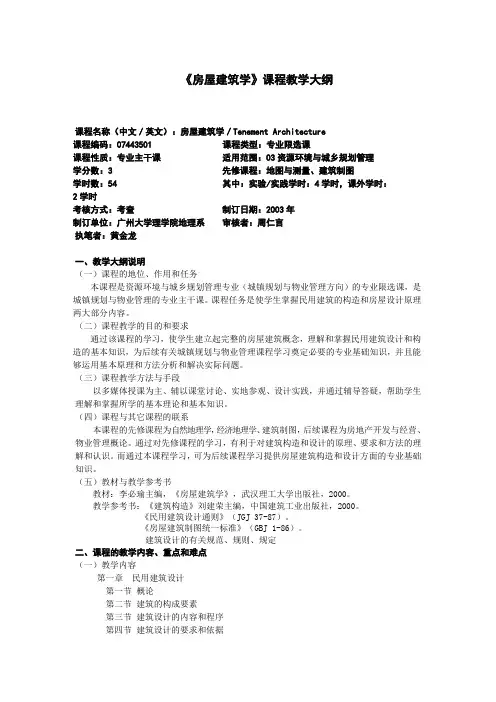

《房屋建筑学》课程教学大纲课程名称（中文／英文）：房屋建筑学／Tenement Architecture课程编码：07443501 课程类型：专业限选课课程性质：专业主干课适用范围：03资源环境与城乡规划管理学分数：3 先修课程：地图与测量、建筑制图学时数：54 其中：实验/实践学时：4学时，课外学时：2学时考核方式：考查制订日期：2003年制订单位：广州大学理学院地理系审核者：周仁言执笔者：黄金龙一、教学大纲说明（一）课程的地位、作用和任务本课程是资源环境与城乡规划管理专业（城镇规划与物业管理方向）的专业限选课，是城镇规划与物业管理的专业主干课。

课程任务是使学生掌握民用建筑的构造和房屋设计原理两大部分内容。

（二）课程教学的目的和要求通过该课程的学习，使学生建立起完整的房屋建筑概念，理解和掌握民用建筑设计和构造的基本知识，为后续有关城镇规划与物业管理课程学习奠定必要的专业基础知识，并且能够运用基本原理和方法分析和解决实际问题。

（三）课程教学方法与手段以多媒体授课为主、辅以课堂讨论、实地参观、设计实践，并通过辅导答疑，帮助学生理解和掌握所学的基本理论和基本知识。

（四）课程与其它课程的联系本课程的先修课程为自然地理学，经济地理学、建筑制图，后续课程为房地产开发与经营、物业管理概论。

通过对先修课程的学习，有利于对建筑构造和设计的原理、要求和方法的理解和认识。

而通过本课程学习，可为后续课程学习提供房屋建筑构造和设计方面的专业基础知识。

（五）教材与教学参考书教材：李必瑜主编，《房屋建筑学》，武汉理工大学出版社，2000。

教学参考书：《建筑构造》刘建荣主编，中国建筑工业出版社，2000。

《民用建筑设计通则》（JGJ 37-87）。

《房屋建筑制图统一标准》（GBJ 1-86）。

建筑设计的有关规范、规则、规定二、课程的教学内容、重点和难点（一）教学内容第一章民用建筑设计第一节概论第二节建筑的构成要素第三节建筑设计的内容和程序第四节建筑设计的要求和依据第二章建筑平面设计第一节平面设计的内容第二节主要房间的设计第三节辅助使用房间设计第四节交通联系部分的设计第五节建筑平面的组合设计第三章建筑剖面设计第一节房间的剖面形状第二节房屋各部分高度的确定第三节房屋的层数第四节建筑空间的组合与利用第四章建筑体型及立面设计第一节影响体型和立面设计的因素第二节建筑构图的基本法则第三节建筑体型及立面设计方法第五章建筑构造概论第一节建筑物的构造组成第二节影响建筑构造的因素和设计原则第六章墙体与基础第一节墙体类型及设计要求第二节砖墙构造第三节砌块墙构造第四节隔墙构造第五节墙面装修第六节基础与地下室第七章楼梯第一节概述第二节预制装配式钢筋混凝土楼梯构造第三节现浇整体式钢筋混凝土楼梯构造第四节踏步和栏杆扶手构造第五节室外台阶构造第六节电梯与自动扶梯第八章楼地层第一节概述第二节钢筋混凝土楼板第三节地坪层构造第四节楼地层构造第五节阳台及雨篷第九章屋顶第一节屋顶的类型和设计要求第二节屋顶排水设计第三节卷材防水屋面构造第四节刚性防水屋面第五节涂膜防水屋面第六节瓦屋面第七节吊顶棚构造第八节屋顶的保温与隔热第十章门与窗第一节门窗的形式与尺度第二节木门窗构造第三节钢门窗构造第四节铝合金及塑料门窗（二）重点和难点重点：建筑的构成要素、建筑模数、建筑构造、建筑设计的要求和依据、建筑平面设计、建筑空间组合与利用、基础与变形缝构造、楼地层、屋顶排水设计、门窗作用。

房屋构造与识图习题答案卜洁莹徐勇鹏主编机械工业出版社房屋构造与识图习题答案主编卜洁莹徐勇鹏副主编牛佳刘卓参编姜轶高会艳贾凇陈越乔博主审严峻机械工业出版社2前言本习题答案与卜洁莹、徐勇鹏主编的房屋构造与识图习题集配套使用。

本习题答案由卜洁莹、徐勇鹏任主编，牛佳、刘卓任副主编，姜轶、高会艳、贾凇、陈越参编，严峻主审。

由于成书时间仓促和编者水平有限，书中疏漏之处在所难免，恳请读者在使用过程中给予指正并提出宝贵意见。

3目录第一章房屋建筑制图的基本知识第二章投影的基本知识第三章立体的投影第四章剖面图和断面图第五章民用建筑概述第六章基础与地下室第七章墙体第八章楼地层第九章屋顶第十章楼梯第十一章窗与门第十二章变形缝第十三章民用建筑工业化第十四章工业建筑第十五章房屋建筑工程图的基本知识第十六章建筑施工图4第一章房屋建筑制图的基本知识1.1线形练习1.完成图形中左右对称的各种图线。

2.在空白位置抄绘下列图形。

561.2图样的比例及尺寸标注按给定比例量取尺寸，并标注在图上（尺寸数字取整数）。

7第二章投影的基本知识2.1三面投影图1.将立体图的图号填入对应的H 面投影图括号内。

（1）（2）（3）（4）（5）（6）（7）（8）（9）（10）（4）（2）（1）（7）（6）（5）（10）（3）（9）（8）82.将立体图的图号填入对应的V 、W 面投影图括号内。

（1）（2）（3）（4）（5）（6）（6）（5）（3）（4）（2）（1）93.根据立体图将投影图中的漏线补齐。

104.已知形体的两面投影图及其立体图，补画其第三面投影。

（1）（2）（3）（4）115.已知形体的立体图，画出其三面投影图（从立体图上量取尺寸）。

（1）（2）12（3）（4）132.2点的投影1.已知A 、B 两点的立体图，求作其投影图。

2.已知各点的两面投影，画出它们的第三投影和立体图。

143.已知空间点A （25，10，20）作三面投影图和立体图（单位mm ）。

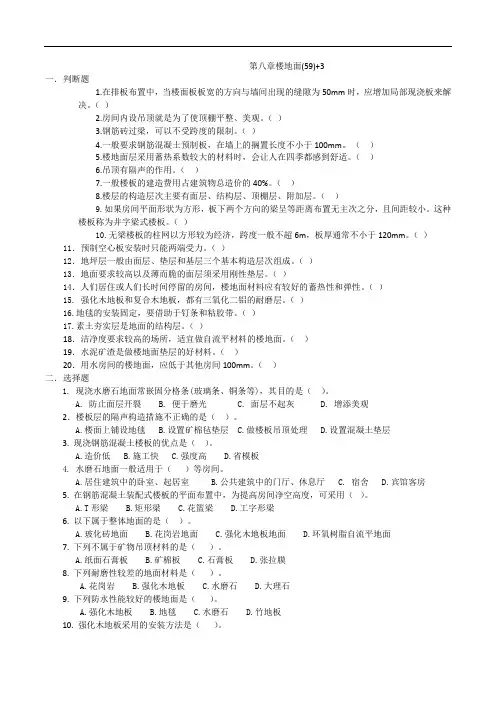

第八章楼地面(59)+3一．判断题1.在排板布置中，当楼面板板宽的方向与墙间出现的缝隙为50mm时，应增加局部现浇板来解决。

（）2.房间内设吊顶就是为了使顶棚平整、美观。

（）3.钢筋砖过梁，可以不受跨度的限制。

（）4.一般要求钢筋混凝土预制板，在墙上的搁置长度不小于100mm。

（）5.楼地面层采用蓄热系数较大的材料时，会让人在四季都感到舒适。

（）6.吊顶有隔声的作用。

（）7.一般楼板的建造费用占建筑物总造价的40%。

（）8.楼层的构造层次主要有面层、结构层、顶棚层、附加层。

（）9.如果房间平面形状为方形，板下两个方向的梁呈等距离布置无主次之分，且间距较小。

这种楼板称为井字梁式楼板。

（）10.无梁楼板的柱网以方形较为经济，跨度一般不超6m，板厚通常不小于120mm。

（）11．预制空心板安装时只能两端受力。

（）12．地坪层一般由面层、垫层和基层三个基本构造层次组成。

（）13．地面要求较高以及薄而脆的面层须采用刚性垫层。

（）14．人们居住或人们长时间停留的房间，楼地面材料应有较好的蓄热性和弹性。

（）15. 强化木地板和复合木地板，都有三氧化二铝的耐磨层。

（）16.地毯的安装固定，要借助于钉条和粘胶带。

（）17.素土夯实层是地面的结构层。

（）18．洁净度要求较高的场所，适宜做自流平材料的楼地面。

（）19．水泥矿渣是做楼地面垫层的好材料。

（）20．用水房间的楼地面，应低于其他房间100mm。

（）二．选择题1. 现浇水磨石地面常嵌固分格条(玻璃条、铜条等)，其目的是（）。

A. 防止面层开裂B. 便于磨光C. 面层不起灰D. 增添美观2．楼板层的隔声构造措施不正确的是（）。

A.楼面上铺设地毯B.设置矿棉毡垫层C.做楼板吊顶处理D.设置混凝土垫层3. 现浇钢筋混凝土楼板的优点是（）。

A.造价低B.施工快C.强度高D.省模板4.水磨石地面一般适用于（）等房间。

A.居住建筑中的卧室、起居室B.公共建筑中的门厅、休息厅C. 宿舍D.宾馆客房5. 在钢筋混凝土装配式楼板的平面布置中，为提高房间净空高度，可采用（）。

房屋建筑学复习题房屋建筑学复习题第一章民用建筑概论一、选择题1、下列不属于构成建筑基本要素的是（）A 建筑艺术B 建筑功能C 建筑技术D 建筑形象2、以下属于建筑物的是（）A 住宅、堤坝B 学校、电塔C 工厂、展览馆D 烟囱、办公楼3、以下属于居住建筑的是（）A 托儿所B 宾馆C 公寓D 疗养院4、耐久等级为二级的建筑物的耐久年限为（）A 50~100年B 80~150年C 25~50年D 15~25年5、我国基本模数的数值规定为（）A 1000mmB 100mmC 10mmD 300mm6、沥青混凝土构件属于（）A 非燃烧体B 燃烧体C 易燃烧体D 难燃烧体二、简答题三、1、构成建筑的基本要素是什么？它们之间有何关系？答: 构成建筑的基本要素是建筑功能、建筑技术和建筑形象。

建筑功能、建筑技术、建筑形象三要素是相互制约、互不可分的。

建筑功能通常起主导作用；建筑技术是实现建筑的手段，它制约着建筑功能和建筑形象的实现；建筑形象是建筑功能与建筑技术的综合表现。

对某些有象征性、纪念性或标志性的建筑，建筑形象起主导作用，是构成建筑的主要因素。

2、为什么要制订《建筑模数协调统一标准》？什么是基本模数、扩大模数、分模数和模数数列？答:为了使建筑制品、建筑构配件及其组合件实现工业化大规模生产，使不同材料、不同形式和不同制造方法的建筑构配件、组合件符合模数并具有较大的通用性和互换性，我国制定了《建筑模数统—协调标准》，用以约束和协调建筑设计、施工及构配件生产之间的尺度关系。

基本模数：它是建筑模数协调统一标准中的基本单位，用M表示，lM＝l00mm。

扩大模数：扩大模数是基本模数的整数倍，有水平扩大模数和竖向扩大模数。

分模数：分模数是基本模数的分倍数。

模数数列：模数数列是由基本模数、扩大模数和分模数为基础拓展成的一系列模数尺寸。

它可以保证各类建筑及其组成部分间尺度的统一协调，减少建筑尺寸的种类，并确保尺寸具有合理的灵活性3、民用建筑的耐火等级是如何划分的？答:我国防火规范将建筑物的耐火等级分为四级，是根据建筑构件的燃烧性能及耐火极限确定的。

第一章绪论一、填空题浙江余姚河姆渡村遗址说明中国在六七千年前已有了木结构建筑。

“鲍豪斯”校舍是19世纪倡导的“新建筑”运动的典型代表建筑。

《营造法式》是宋代时编著的第一部建筑专著。

建筑的基本属性包括：建筑的工程技术性、建筑的时空性、建筑艺术性、建筑的社会文化性。

建筑工程设计包括：建筑设计、结构设计、设备设计。

建筑功能、建筑技术和建筑形象是建筑的三个基本要素。

我国的建筑方针是全面贯彻适用、安全、经济、美观。

建于唐代的山西五台山佛光寺大殿，是我国保存年代最长，现存最大的木构件建筑。

斗拱在我国古代建筑中不仅有结构和装饰的作用，而且是建筑各部分尺寸的度量单位。

西方古典建筑是一种以石制的梁柱作为基本构件的建筑体系。

罗马圣彼得大教堂被称为意大利文艺复兴时期最伟大的纪念碑。

建筑工程设计包括：建筑设计、结构设计、设备设计三方面内容。

初步设计成果中的图样资料有以下内容：建筑总平面、建筑各层平面图、建筑剖面图、建筑立面图、效果图。

三、问答题：建筑设计应遵守哪些基本原则？建筑设计的主要依据是什么？第二章一、填空题建筑的构件有以下几部分：基础、墙、楼板和楼地面、楼梯、屋顶、门窗。

建筑构造的设计原则：坚固适用、技术先进、经济合理、美观大方。

建筑物按使用功能分类：居住建筑、公共建筑。

建筑的是耐火等级由耐火极限和燃烧性能两个因素决定。

定位线是确定主要结构或构件的位置及标志尺寸的基线，用于平面时称平面定位线，用于竖向时称竖向定位线。

建筑的基本模数其数值为：100mm。

选择题住宅建筑按层数划分，低层建筑为（ A ）A:1~3层；B:1~4层；C:4~6层；D:4~7层；非单层的公共建筑及综合性建筑总高度超过（ C ）为高层。

A:20米；B:22米；C:24米；D:26米；3、建筑按层数划分，多层建筑为（A）A:3~6层；B:3~7层；C:4~6层；D:4~7层；4、建筑按主体结构确定的建筑耐久年限为二级，其年限为（ B ）A:100年以上；B:50~100年；C:25~50年；D:15年以下；三、问答题：建筑按主要承重结构的材料分为几类？在建筑模数协调中规定了那几种尺寸？它们相互间的关系如何？第三章建筑防火与安全疏散一、填空题：火灾的发展过程大致分为：初起、猛烈燃烧、熄灭三个阶段。

房屋建筑学知识点第一章民用建筑设计概论1、构成建筑的基本要素是建筑功能、建筑技术、建筑形象。

2、建筑物的设计使用年限主要依建筑物的重要性和规模来划分等级。

3、不燃烧体：砖、石、混凝土等天然或人工的无机矿物材料和金属材料。

难燃烧体：沥青混凝土、水泥石棉板、板条抹灰。

燃烧体：木材等。

4、耐火极限用小时（h）表示。

5、设计任务的必要条件：主管部门的批文、城建部门的批文、设计任务书。

6、建筑工程设计一般分为初步设计和施工图设计两个阶段。

7、人体尺度及人体活动所需的空间尺度是确定建筑内部各种空间尺度的主要依据。

8、建筑模数：基本模数和导出模数。

导出模数：扩大模数和分模数。

9、基本模数是模数协调中选用的基本尺寸单位。

基本模数的数值为100mm，其符号为M，一般是3M。

第二章建筑平面设计1、功能空间：主要使用部分、辅助使用部分和交通联系部分。

2、房间是组成建筑物的最基本单位。

3、一个房间的面积由家具设备占用面积、人们使用活动所需的面积和房间内部的交通面积。

4、矩形教室的优点：便于家具布置、房间平面利用率较高。

结构简单，施工方便，且便于构件统一，有利于建筑构件的标准化。

5、《中小学校设计规范》：第一排课桌前沿与黑板的水平距离不宜小于2.2m；最后一排课桌的后沿与黑板的水平距离小学不宜大于8m，中学不宜大于9m；前排边座座椅与黑板远端的水平视角不应小于30°。

6、楼梯的基本形式：直跑楼梯、双跑平行楼梯、转角楼梯、三角楼梯。

7、楼梯间的形式：开敞式、封闭式、防烟楼梯间。

8、建筑平面组合形式：走道式组合、套间式组合、大厅式组合、单元式组合、混合式组合。

9、日照间距的计算公式：L=H/tanhL-----日照间距H-----南向前排房屋檐口至后排房屋底层窗台的高度h-----当地冬至日或大寒日正午12时的太阳高度角1/tanh-----日照间距系数第三章建筑剖面设计1、C值：视线升高值C值与人眼睛到头顶的高度及视觉标准有关，一般为120mm。

房屋建筑学思考题答案第⼀章思考题1．试述建筑的概念。

2．如何确定建筑物的类别和等级？3．什么是两阶段设计和三阶段设计？各阶段设计的主要内容是什么？4．建筑设计的主要依据是什么？5．试述建筑物模数的概念及内容。

第⼆章思考题1．平⾯设计包含哪些内容？2．民⽤建筑平⾯由哪⼏部分房间组成？各部分房间的主要作⽤是什么？3．如何确定房间的门窗数量，⾯积，尺⼨，开启⽅向和具体位置？4．确定房间的⾯积，形状，尺⼨应考虑哪些因素？5．交通联系部分包括哪些内容？6．民⽤建筑常见的结构类型有哪些？说明其主要特点和适⽤范围？7.平⾯组合的⽅式有哪⼏种？有什么特点？8. 建筑物间的距离如何确定？第三章思考题1．什么是层⾼、净⾼？确定层⾼、净⾼应考虑哪些因素？试举例说明。

2．确定建筑物的层数应考虑哪些因素？试举例说明。

3．怎样进⾏建筑物的剖⾯组合？4 ．房间窗台⾼度如何确定?5 ．剖⾯设计的主要内容是什么？第四章思考题1.简要说明建筑⽴⾯的具体处理⼿法。

2.简述建筑体型组合的造型要求。

3.简述建筑⽴⾯设计的审美要求第五章思考题1．建筑物的基本组成有哪些？它们的主要作⽤是什么？2．影响建筑构造的主要因素有哪些？3. 建筑物有哪些结构类型?4. 什么是建筑构造和构造⽅案设计?5. 建筑构造设计的原则是什么？第六章思考题1．按不同的⽅式分，墙体有哪⼏种类型？2．砖墙组砌的要求是什么？3．标准砖的⾃⾝尺⼨有何关系？4．何谓变形缝？“三缝”各有什么特点？8. 简述墙体的细部构造。

第七章楼地层构造思考题1.楼板层的主要功能是什么？2.楼板层由哪些部分组成，各起哪些作⽤？3.现浇钢筋砼楼板具有哪些特点，有哪⼏种结构形式？4.预制装配式钢筋砼楼板具有哪些特点，有哪⼏种结构形式？5.预制板的接缝形式有哪⼏种？在布置板的过程中出现较⼤侧缝时，应采⽤什么办法解决？6.装配整体式楼板有什么特点？叠合板有何优越性？7.地坪由哪⼏部分组成？各组成部分作⽤如何？8.掌握阳台及⾬篷的构造。
