AD等长线蛇形线步骤

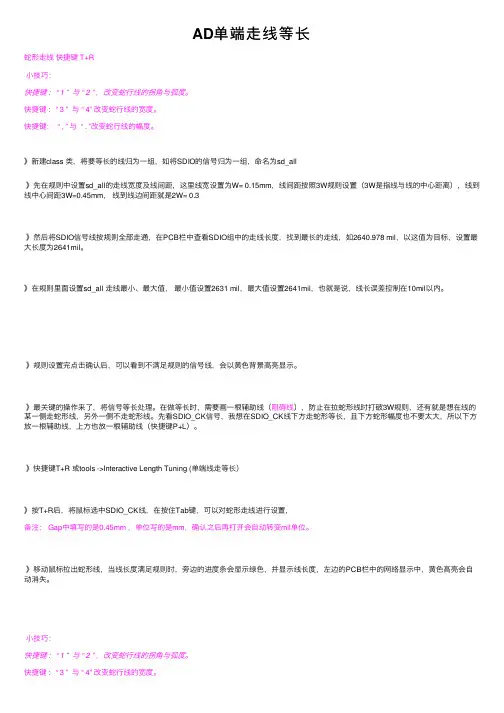

AD单端⾛线等长蛇形⾛线快捷键 T+R⼩技巧：快捷键 : “ 1 ” 与 “ 2 ” ，改变蛇⾏线的拐⾓与弧度。

快捷键 : “ 3 ” 与 “ 4” 改变蛇⾏线的宽度。

快捷键： “ , ” 与 “ . ”改变蛇⾏线的幅度。

》新建class 类，将要等长的线归为⼀组，如将SDIO的信号归为⼀组，命名为sd_all》先在规则中设置sd_all的⾛线宽度及线间距，这⾥线宽设置为W= 0.15mm，线间距按照3W规则设置（3W是指线与线的中⼼距离），线到线中⼼间距3W=0.45mm，线到线边间距就是2W= 0.3》然后将SDIO信号线按规则全部⾛通，在PCB栏中查看SDIO组中的⾛线长度，找到最长的⾛线，如2640.978 mil，以这值为⽬标，设置最⼤长度为2641mil。

》在规则⾥⾯设置sd_all ⾛线最⼩、最⼤值，最⼩值设置2631 mil，最⼤值设置2641mil，也就是说，线长误差控制在10mil以内。

》规则设置完点击确认后，可以看到不满⾜规则的信号线，会以黄⾊背景⾼亮显⽰。

》最关键的操作来了，将信号等长处理。

在做等长时，需要画⼀根辅助线（阻碍线），防⽌在拉蛇形线时打破3W规则，还有就是想在线的某⼀侧⾛蛇形线，另外⼀侧不⾛蛇形线。

先看SDIO_CK信号，我想在SDIO_CK线下⽅⾛蛇形等长，且下⽅蛇形幅度也不要太⼤，所以下⽅放⼀根辅助线，上⽅也放⼀根辅助线（快捷键P+L）。

》快捷键T+R 或tools ->Interactive Length Tuning (单端线⾛等长）》按T+R后，将⿏标选中SDIO_CK线，在按住Tab键，可以对蛇形⾛线进⾏设置，备注： Gap中填写的是0.45mm ，单位写的是mm，确认之后再打开会⾃动转变mil单位。

》移动⿏标拉出蛇形线，当线长度满⾜规则时，旁边的进度条会显⽰绿⾊，并显⽰线长度，左边的PCB栏中的⽹络显⽰中，黄⾊⾼亮会⾃动消失。

⼩技巧：快捷键 : “ 1 ” 与 “ 2 ” ，改变蛇⾏线的拐⾓与弧度。

蛇行等长线布线方法古 风Altium Designer 6.x软件更新速度很快，现在都有AD7了，以前一直用99SE，没想到AD6的功能越来越强大了，在操作方面做了很大改进，特别是在布等长线时，蛇行线的布线那是太容易了。

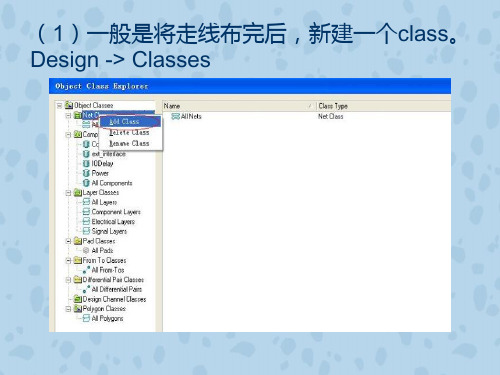

一． 设置需要等长的网络组点击主菜单DesignàClasses，在弹出的窗口中单击Net Classes，并右键，点Add Class会增加一个New Class，在该网络组上右键，修改一个你想要的名字，如：SDRAM 等。

单击打开它，将需要等长的网络，从左边选取并添加到右边的窗口中。

然后再点击1.选中也就是说，以后的自动等长中，将会以些为基准，所有需等长的线将会跟它一样长。

2．蛇行设置这里为蛇行线的样式，可以根据自己的需要选择.2. 布蛇行线的快捷键控制：在布蛇行线时，按快捷键“1” “2” “3” “4” “，” “。

” 可以在走线时随时控制蛇行线的形状。

快捷键: 1 与2，改变蛇行线的拐角与弧度。

快捷键: 3 与4 改变蛇行线的宽度。

快捷键： ， 与 。

改变蛇行线的幅度。

了解了这些，就可以开始布蛇行线了，单击OK 退出设置，在刚才那条线上，按装走线的方向，拉动鼠标，一串漂亮的蛇行线就出来了。

步长幅度递增量步长递增量规定了蛇线的长度，在拉蛇线时，就不用在乎到底走了多长，总之，拉到蛇线不再出现为止，在有些空隙大的地方，就可以按“逗号”与“句号”键来控制幅度的大小。

四.检查网络长度布完线后，按R ，L 输出报告，查看网络是否是等长的。

OK，蛇行等长线搞定。

注，另外还可以自动等长，但那样出来的线条很难看，所以还是用手动的好。

五．PCB设计学习论坛推荐（众多好的PCB学习资料尽在其中）中国联盟设计论坛/2008年6月29古风。

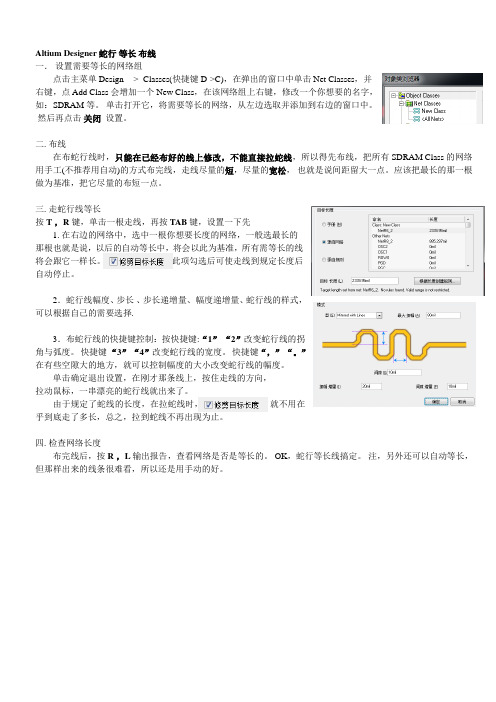

Altium Designer 蛇行等长布线一．设置需要等长的网络组点击主菜单 Design --> Classes(快捷键D->C)，在弹出的窗口中单击 Net Classes，并右键，点 Add Class 会增加一个 New Class，在该网络组上右键，修改一个你想要的名字，如：SDRAM 等。

单击打开它，将需要等长的网络，从左边选取并添加到右边的窗口中。

然后再点击关闭设置。

二. 布线在布蛇行线时，只能在已经布好的线上修改，不能直接拉蛇线，所以得先布线，把所有 SDRAM Class 的网络用手工(不推荐用自动)的方式布完线，走线尽量的短，尽量的宽松，也就是说间距留大一点。

应该把最长的那一根做为基准，把它尽量的布短一点。

三. 走蛇行线等长按T ，R 键，单击一根走线，再按 TAB 键，设置一下先1. 在右边的网络中，选中一根你想要长度的网络，一般选最长的那根也就是说，以后的自动等长中，将会以此为基准，所有需等长的线将会跟它一样长。

此项勾选后可使走线到规定长度后自动停止。

2．蛇行线幅度、步长、步长递增量、幅度递增量、蛇行线的样式，可以根据自己的需要选择.3．布蛇行线的快捷键控制：按快捷键:“1”“2”改变蛇行线的拐角与弧度。

快捷键“3”“4”改变蛇行线的宽度。

快捷键“，”“。

”在有些空隙大的地方，就可以控制幅度的大小改变蛇行线的幅度。

单击确定退出设置，在刚才那条线上，按住走线的方向，拉动鼠标，一串漂亮的蛇行线就出来了。

由于规定了蛇线的长度，在拉蛇线时，就不用在乎到底走了多长，总之，拉到蛇线不再出现为止。

四. 检查网络长度布完线后，按 R ，L 输出报告，查看网络是否是等长的。

OK，蛇行等长线搞定。

注，另外还可以自动等长，但那样出来的线条很难看，所以还是用手动的好。

AD6.7新功能之---蛇行线的几个基本操作
在AD6.7里新增加了蛇行线的功能.快捷键是TR就可调出来.此时鼠表指示的光标是一十字,然后对准要拉线的已布好线的导线,点下鼠标,再轻移鼠标,(可配合快捷键1 2 3 4 , . 空格键),一串漂亮的蛇行线就出来了. 同时,光表处显示实时线长.(注意:蛇线是在已有导线的基础上拉出来的,不是画出来的).
一些基本操作因不少人问到.在此做一简要说明.
注意,拉蛇行线时,按TAB键,里面有几个地方的设置必须知道,就是步长递增量,振幅递增量,最大振幅.如下图示:
此主题相关图片如下：
此主题相关图片如下：
拉蛇形线时，空格键可切换“圆形”“弧圆角”“斜直角”等方式的蛇线基本形状。

快捷键1和2可改变角度，3和4改变步长增幅，“，”和“。

”可改变振幅的增减。

每次增减量在TAB里的窗口处设。

TAB键弹出窗口里还可设要拉的线长设定值.拉线时会显示实时线长到规定值时就会拉不动的.。

每天进步一点点------Allegro 蛇形走线对于高速数据总线，如果芯片内部没有延时调节功能，通常使用蛇形走线来调整延时以满足时序要求，也就是通常所说的等长线。

蛇形走线的目的是调整延时，所以这一类网络都有延迟或相对延迟约束。

所以在做蛇形走线调整时，一定要打开延迟或相对延迟信息反馈窗口。

下面说明具体操作步骤。

第1步：手工布线，完成各个网络的连线（有等长要求的Match Group或者是有线长要求的网络），此时不必理会是否违反约束规则。

第2步：按8.5节和8.6节方法打开延迟或相对延迟信息反馈窗口，以及动态显示走线长度的窗口。

第3步：执行菜单命令Route->Delay Tune，该命令即为蛇形走线命令。

控制面板中选项如图8.29所示，拉蛇形线之前必须设置好这些选项。

Active etch subclass表示当前走线所在层。

Net项会显示当前处理的走线的网络名称。

Gap in use表示蛇形走线中当前使用的并行线段之间边到边间隙。

Style用于设置采用哪种形式的蛇形线，左侧的小图标直观的显示三种蛇形线的形状。

Center选项用于设置是否以原走线为轴对称绕线。

Gap用于设置蛇形走线中并行线段之间边到边间隙，有三种设置方式：nx width（线宽倍数）、n x space（线距倍数）、数值。

Corners用于设定蛇形线转弯时采用哪种转角。

Miter size设置转角尺寸。

Allow DRCs选项如果被选中，当拉出的蛇形线与其他走线或焊盘等之间违反了间距约束规则时，会提示DRC错误，但是蛇形线可以被拉出。

如果不选该选项，若违反间距约束规则，不产生蛇形线。

altiumdesigner蛇形走线默认规则摘要：一、Altium Designer 简介二、蛇形走线的作用三、蛇形走线默认规则1.蛇形走线规则设置2.蛇形走线规则应用四、蛇形走线规则的优化与调整五、总结正文：Altium Designer 是一款专业的PCB 设计软件，广泛应用于电子设计领域。

在设计过程中，蛇形走线是一种常见的布线方式，能够有效地减少电磁干扰，提高电路的稳定性和可靠性。

为了实现蛇形走线的自动化设计，Altium Designer 提供了蛇形走线默认规则。

蛇形走线默认规则是Altium Designer 内置的一种自动布线策略，能够根据设计需求自动生成蛇形走线。

通过设置蛇形走线的规则，例如线宽、间距、角度等参数，可以实现蛇形走线的自动化设计，提高设计效率。

在Altium Designer 中，设置蛇形走线规则非常简单。

首先，打开PCB 编辑器，选择需要设置蛇形走线的线路。

然后，在菜单栏中选择“线路”>“自动布线”>“蛇形走线”，打开蛇形走线设置对话框。

在此对话框中，可以设置蛇形走线的线宽、间距、角度等参数，以满足设计需求。

在设置好蛇形走线规则后，可以应用这些规则进行自动布线。

在Altium Designer 中，应用蛇形走线规则的方法与普通布线方法相同。

选择需要进行蛇形走线的线路，然后点击工具栏中的“自动布线”按钮，即可实现蛇形走线的自动化设计。

当然，Altium Designer 中的蛇形走线默认规则并非一成不变，而是可以根据实际设计需求进行优化和调整。

例如，可以通过修改蛇形走线的线宽、间距、角度等参数，以实现更优的电磁兼容性能。

此外，还可以通过调整蛇形走线的起点和终点，使其更好地适应电路板的布局。

总之，Altium Designer 中的蛇形走线默认规则为设计师提供了一种高效、可靠的布线方式。

通过合理设置蛇形走线规则，可以实现蛇形走线的自动化设计，提高设计效率。

Blazeroute怎么布蛇形线
Powerpcb本身布不了蛇形线,要用pads带的Blazeroutel来布.Blazeroute是PADS专用的布线工具.用Blazeroute打开pcb,如图
选择欲布蛇形线的pin,然后单击鼠标右键
选择Interactive Route,画一小段线然后在单击鼠标右键
选择Add Accordion,移动鼠标右键就可以画出蛇形线了,连续双击左键就可结束蛇形走线,改为普通走线方式
蛇形线的幅度可以通过在蛇形线的峰值处移动鼠标左键来实现
也可在option中设置其幅度跟宽度,方法是
点击图标,在弹出的对话框中Routing项中的Routing tolength constraints 中设置,
对于等长设计是通过view->spreadsheet调出如下图的列表,显示已布线的长度的文字的颜色来说明的,黄色表示小于min,绿色表示在min跟max之间,红色表示大于max。

1．简介蛇形走线是布线中经常使用的一种走线方式。

其主要目的就是为了调节延时，满足系统时序设计要求。

但是设计者首先要有这样的认识：蛇形走线会破坏信号质量，改变传输时延，布线时要尽量避免使用。

但实际设计中，为了保证信号有走过足够的保持时间，或者减小同组信号之间的时间偏移，往往不得不故意进行绕线。

当在长度规则设置下开始走线时，有时需要通过使用蛇形走线以达到所需的走线长度。

蛇形走线的示例如图10-60 所示，其中最关键的两个参数就是耦合幅度(Ap) 和耦合距离(Gap)。

很明显，信号在蛇形走线上传输时，相互平行的线段之间会发生耦合，呈差模形式，Gap 越小，Ap 越大，则耦合程度也越大。

图10-60 蛇形走线的示例尽管蛇形走线会引起引起耦合，从而降低信号质量，但是在布线时，蛇形走线对于调节时延和时序是重要的方法。

因此在高速信号布线时，可以使用蛇形走线，但是蛇形走线的Ap 和Gap 的设置必须符合信号的要求。

在PADS Router 中，可以设置蛇形走线的Ap 和Gap,并且在布线过程中添加蛇形布线。

2．设置蛇形走线的Ap 和Gap 参数●执行Tools/Options 菜单命令，或者单击标准工具栏中的Options 图标，系统会弹出选项对话框，然后选择Routing(布线)选型卡。

●然后在Routing to length constaints 区域设置蛇形走线参数，如图10-61 所示。

㊣在Minimum amplitude （幅度）编辑框中将最小值设为20 ，则蛇形走线的幅度最小值被设置为走线宽度的20 倍。

㊣在minimum gap（间距）编辑框中将最小值设为2，则蛇形走线的间隔最小值被设置为走线到拐角间距的2 倍。

●最后单击OK 按钮完成设置。

注意：在使用蛇形走线时，应该注意以下几个技术要点：1.尽量增加平行线段的距离S，至少大于3H，H 指信号走线到参考平面的距离。

通俗的说就是绕大弯走线，只要S 足够大，就几乎能完全避免相互之间的耦合效应。

蛇形⾛线（转载）经典会画蛇形线就是⾼⼿了。

⽹上关于蛇形线的⽂章也有很多，总感觉有些帖⼦的内容会误导新⼿，给⼈们带来困扰，⼈为制造⼀些障碍。

那么我们来看看实际应⽤当中蛇形线到底有什么作⽤。

的地平⾯，⾛线的另⼀⾯是暴露在空⽓中的，这样就造成了⾛线四周的介电常数并不⼀致，⽐如我们常⽤的FR4基板介电常数是4.2左右，空⽓…………如果就这个问题深挖下去的话，讲上⼗天半个⽉也讲不完。

长话短说，⽆论是微带线还是带状线，他们的作⽤⽆⾮就是⽤来承载信号，⽆论数字信号或者模拟信号。

这些信号在⾛线⾥以电磁波的形式从⼀端传输到另⼀端。

既然是波，那就要有速度。

信号在PCB⾛线上的速度是多少呢?根据介电常数的区别，速度也不⼀样。

电磁波在空⽓中的传播速度是⼤家都熟知的光速。

在其他介质中的传播速度就要通过下⾯的公式来计算：V=C/Er0.5其中，V是在介质中的传播速度，C是光速，Er是介质的介电常数。

通过这个公式我们就能轻松的计算出信号在PCB⾛线上的传输速度。

⽐如我们把FR4基材的介电常数简单以4来带⼊公式计算，也就是信号在FR4基材中的传输速度是光速的⼀半。

但是表层⾛线的微带线，由于⼀半在空⽓中，⼀半在基材中，介电常数会略有降低，这样传输速度会⽐带状线略快⼀些。

常⽤的经验数据就是微带线的⾛线延时⼤约为140ps/inch,带状线的⾛线延时⼤约为166ps/inch。

前⾯说了这么多只有⼀个⽬的，那就是信号在PCB上的传输是有延时的!也就是说信号并不是在⼀个管脚发送出去以后，瞬间就通过⾛线传输到另⼀个管脚。

虽然信号传输的速度很快，但是只要⾛线长度⾜够长，还是会对信号传输带来影响。

⽐如说⼀个1GHz的信号，周期是1ns，上升沿或者下降沿的时间⼤约为周期的⼗分之⼀，那么就是100ps。

如果我们的⾛线长度超过1inch(⼤约2.54厘⽶)，那么传输的延迟就差出了⼀个上升沿还要多的时间，如果⾛线超过8inch(⼤约20厘⽶)，那么延迟就能整整差出⼀个周期!原来PCB的影响这么⼤，我们板⼦上超过1inch 的⾛线是很常见的。
