通信线路杆路材料计算

一线路工程材料1. 光缆丈量长度＋接头余留（一边大概8－10米）＋千分之七损耗如果是靠局方的一盘光缆，还需要加上进局光缆（50－100米）2. 接头盒一般2公里一盘光缆，在图纸上配盘后，可得出接头个数。

通常100个接头允许损耗1个接头盒3.钢绞线7/2.2钢绞线一般用于吊线、双方拉及四方拉的侧拉以及少量用于角杆辅助装置、仰俯角辅助装置上7/2.2钢绞线=吊线每公里221.27公斤×吊线公里数＋拉线每条3.02公斤×拉线条数＋辅助装置每套2公斤×辅助装置套数7/2.6钢绞线一般用于拉线以及辅助吊线7/2.6钢绞线=拉线每条4.41公斤×拉线条数＋每公里322.27 公斤×（辅助吊线长度＋高桩拉线长度）7/3.0钢绞线一般用于拉线（对应于吊线是7/2.6的情况）比如说辅助吊线的拉线7/3.0钢绞线=拉线每条5.88公斤×拉线条数4. 镀锌铁线4.0铁线一般用于吊线、引上钢管的帮扎、电杆的避雷线以及角深在5－10米时制作的角杆辅助装置，还有木围桩、木帮桩等加固保护装置、木撑杆，横木拉线，极少使用。

4.0铁线=2公斤×吊线公里数＋1.2公斤×引上钢管处数＋（0.2公斤、1.5公斤、2公斤）×避雷线处数＋1.5公斤×辅助装置个数3.0铁线一般用于拉线的制作（另缠法），吊线、辅吊、仰俯角辅助装置3.0铁线=制作拉线用量＋架设吊线用量＋架设辅吊0.6公斤每100米＋仰俯角辅助装置0.6公斤每个1.5铁线一般用于拉线、吊线的帮扎封口、辅吊、吊线辅助装置、仰俯角辅助装置帮扎收尾、架设架空光缆余线的帮扎等1.5铁线=制作拉线用量＋架设吊线用量＋架设辅吊0.03公斤每100米＋吊线辅助装置、仰俯角辅助装置0.02公斤每个＋帮扎光缆余线用量＋引上光缆和室内通道光缆的用量5. 电杆在图纸上数出，1000根有3根的正常损耗6. 抱箍拉线抱箍D164，一般用于拉线及吊线终端数量由施设图上数出＋俯、仰角辅助装置单吊线抱箍D164，一般用于吊线的制作数量由施设图上数出双吊线抱箍D164，一般用于一条杆路，同时新装2条吊线的情况，数量由施设图上数出7. 穿钉镀锌穿钉16×60：一般用于吊线抱箍，每单吊线抱箍3只，每双吊线抱箍4只＝3×单吊线抱箍个数＋4×双吊线抱箍个数镀锌穿钉18×60：一般用于拉线抱箍，每拉线抱箍2只＝2×拉线抱箍个数8. 三眼夹板三眼单槽夹板：一般用于吊线抱箍，每单吊线抱箍1付，每双吊线抱箍2付三眼双槽夹板一般用于拉线（夹板法）及吊线的终结（夹板法）一条拉线对应2付三眼双槽夹板（7/2.6及以下）一条拉线对应4付三眼双槽夹板（7/3.0）9. 衬环衬环一般用于拉线、吊线终结、吊线连接、辅助装置等；五股衬环对应于7/2.2、7/2.6钢绞线；七股衬环对应于7/3.0钢绞线衬环=拉线条数＋拉线抱箍个数＋仰俯角辅助装置套数＋2×角杆辅助装置套数＋2×吊线连接处数10. 镀锌钢卡一般用于拉线（卡子法）、吊线的终结（卡子法）以及角杆辅助装置7/2.2、7/2.6钢绞线对应8号钢卡，7/3.0钢绞线对应10号钢卡一条拉线6只钢卡，角杆辅助装置需4只8号钢卡，4只10号钢卡。

线路工程材料算法架空光缆材料算法1.光缆丈量长度＋接头余留（一边大概8－10米）＋千分之七损耗如果是靠局方的一盘光缆，还需要加上进局光缆（50－100米）2. 接头盒一般2公里一盘光缆，在图纸上配盘后，可得出接头个数。

通常100个接头允许损耗1个接头盒3. 钢绞线7/2.2钢绞线一般用于吊线、双方拉及四方拉的侧拉以及少量用于角杆辅助装置、仰俯角辅助装置上7/2.2钢绞线=吊线每公里221.27公斤×吊线公里数＋拉线每条3.02公斤×拉线条数＋辅助装置每套2公斤×辅助装置套数7/2.6钢绞线一般用于拉线以及辅助吊线7/2.6钢绞线=拉线每条4.41公斤×拉线条数＋每公里322.27 公斤×（辅助吊线长度＋高桩拉线长度）7/3.0钢绞线一般用于拉线（对应于吊线是7/2.6的情况）比如说辅助吊线的拉线7/3.0钢绞线=拉线每条5.88公斤×拉线条数4. 镀锌铁线Ø4.0铁线一般用于吊线、引上钢管的帮扎、电杆的避雷线以及角深在5－10米时制作的角杆辅助装置，还有木围桩、木帮桩等加固保护装置、木撑杆，横木拉线，极少使用。

Ø4.0铁线=2公斤×吊线公里数＋1.2公斤×引上钢管处数＋（0.2公斤、1.5公斤、2公斤）×避雷线处数＋1.5公斤×辅助装置个数Ø3.0铁线一般用于拉线的制作（另缠法），吊线、辅吊、仰俯角辅助装置Ø3.0铁线=制作拉线用量＋架设吊线用量＋架设辅吊0.6公斤每100米＋仰俯角辅助装置0.6公斤每个Ø1.5铁线一般用于拉线、吊线的帮扎封口、辅吊、吊线辅助装置、仰俯角辅助装置帮扎收尾、架设架空光缆余线的帮扎等Ø1.5铁线=制作拉线用量＋架设吊线用量＋架设辅吊0.03公斤每100米＋吊线辅助装置、仰俯角辅助装置0.02公斤+每个帮扎光缆余线用量＋引上光缆和室内通道光缆的用量；5.电杆在图纸上数出，1000根有3根的正常损耗6.抱箍拉线抱箍D164，一般用于拉线及吊线终端数量由施设图上数出＋俯、仰角辅助装置单吊线抱箍D164，一般用于吊线的制作数量由施设图上数出双吊线抱箍D164，一般用于一条杆路，同时新装2条吊线的情况，数量由施设图上数出。

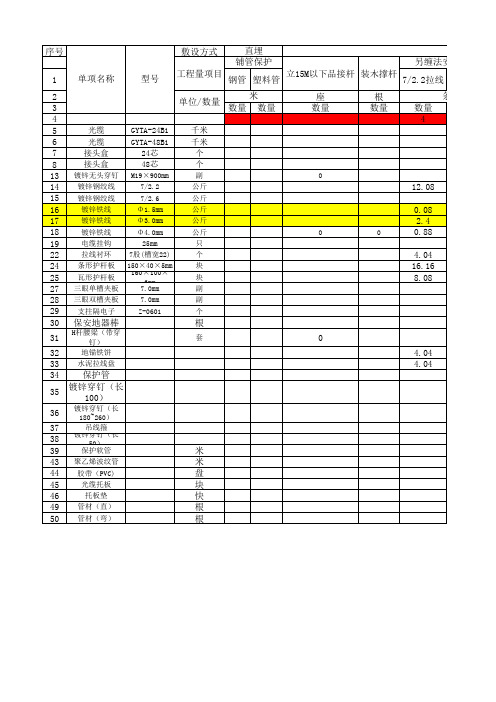

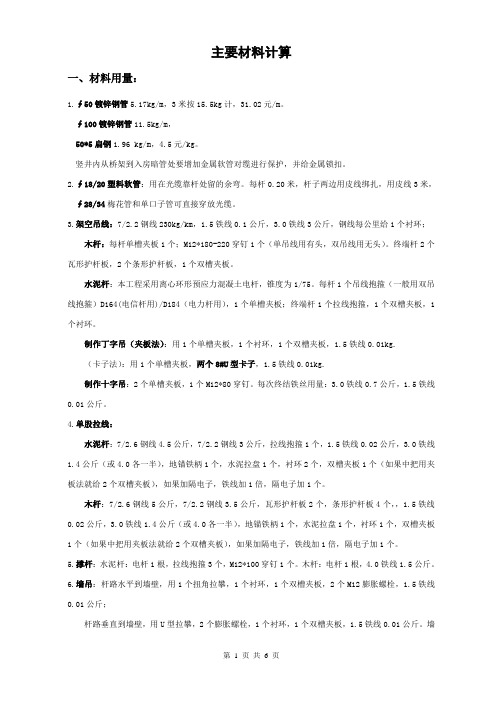

主要材料计算一、材料用量：1.∮50镀锌钢管5.17kg/m，3米按15.5kg计，31.02元/m。

∮100镀锌钢管11.5kg/m，50*5扁钢1.96 kg/m，4.5元/kg。

竖井内从桥架到入房暗管处要增加金属软管对缆进行保护，并给金属锁扣。

2.∮18/20塑料软管：用在光缆靠杆处留的余弯。

每杆0.20米，杆子两边用皮线绑扎，用皮线3米，∮28/34梅花管和单口子管可直接穿放光缆。

3.架空吊线：7/2.2钢线230kg/km，1.5铁线0.1公斤，3.0铁线3公斤，钢线每公里给1个衬环；木杆：每杆单槽夹板1个；M12*180-220穿钉1个（单吊线用有头，双吊线用无头）。

终端杆2个瓦形护杆板，2个条形护杆板，1个双槽夹板。

水泥杆：本工程采用离心环形预应力混凝土电杆，锥度为1/75。

每杆1个吊线抱箍（一般用双吊线抱箍）D164(电信杆用)/D184（电力杆用），1个单槽夹板；终端杆1个拉线抱箍，1个双槽夹板，1个衬环。

制作丁字吊（夹板法）：用1个单槽夹板，1个衬环，1个双槽夹板，1.5铁线0.01kg.（卡子法）：用1个单槽夹板，两个8#U型卡子，1.5铁线0.01kg.制作十字吊：2个单槽夹板，1个M12*80穿钉。

每次终结铁丝用量：3.0铁线0.7公斤，1.5铁线0.01公斤。

4.单股拉线：水泥杆：7/2.6钢线4.5公斤，7/2.2钢线3公斤，拉线抱箍1个，1.5铁线0.02公斤，3.0铁线1.4公斤（或4.0各一半），地锚铁柄1个，水泥拉盘1个，衬环2个，双槽夹板1个（如果中把用夹板法就给2个双槽夹板），如果加隔电子，铁线加1倍，隔电子加1个。

木杆：7/2.6钢线5公斤，7/2.2钢线3.5公斤，瓦形护杆板2个，条形护杆板4个，，1.5铁线0.02公斤，3.0铁线1.4公斤（或4.0各一半），地锚铁柄1个，水泥拉盘1个，衬环1个，双槽夹板1个（如果中把用夹板法就给2个双槽夹板），如果加隔电子，铁线加1倍，隔电子加1个。

综合布线的材料计算方法按照下面分类，各需要一些什么材料？需要多少？有没计算方法？（1）管道部分（分水平与垂直）。

（2）线材部分（分水平与垂直）。

（3）布线产品（面板、模块、配线架、适配器）。

RJ-45头的需求量：m=n*4+n*4*15%m:表示RJ-45接头的总需求量n:表示信息点的总量n*4*15%:表示留有的富余信息模块的需求量：m=n+n*3%m：表示信息模块的总需求量n:表示信息点的总量n*3%：表示富余量每层楼用线量：C=[0.55*(L+S)+6]*nL:本楼层离管理间最远的信息点距离S：本楼层离管理间最近的信息点距离n:本楼层的信息点总数0.55：备用系数6：端接容差在选择线槽时,线槽的截面积=水平线缆面积×31、最长的线距+最短的线距)/2=平均值(平均值+5米)X点数=总长度总长度/305(标准每箱米数)+2箱=总箱数+的数量也可自己定,第一次的话,宁可多备点,不要事后2、每个服务需一条4对非屏蔽双绞线电缆或2芯（62.5/125微米多模）光缆；每个通讯间中水平电缆的总数量＝（由通讯间提供服务的工作区的数量）＊（每一工作区提供的服务的数量）工作区水平布线计算：A：最近信息点距离；B：最远信息点距离；C：每层工作区信息点数量每层所需电缆长度＝（A＋B）/2＊1.1＊C总共所需电缆箱数＝各层电缆长总和/305米/箱（电子工业出版社综合布线系统工程设计）3、C=[0。

55（F+N）+6]Xn(m)C每个楼层的用线量F为最远信息插座离配线间的距离N为最近的信息插座离配线间的距离n为每层信息插座的数量简单公式：1.(最长线距+最短的线距)/2*1.1= 平均线长平均线长*信息点=需要的线缆总数线缆总数/305=需要多少箱线2. 线数：（最长+最短）/2x1.1+2x楼高箱数：线数x信息点数/3053. （最远距离+ 最近距离）/ 2 *1.1 + 层高）* 节点数）/ 305 = 线缆箱数。

参数计算（第一版）1.线路参数计算内容1.1已知量：线路型号(导线材料、截面积mm 2)、长度(km)、排列方式、线间距离(m)、外径(mm)、分裂数、分裂距(m)、电压等级(kV)、基准电压U B (kV, 母线电压作为基准电压)、基准容量S B (100MVA)。

1.2待计算量：电阻R(Ω/km)、线电抗X(Ω/km)、零序电阻R0(Ω/km)、零序电抗X0(Ω/km)、对地电纳B(S/km)、对地零序电纳B0(S/km)。

1.3计算公式： 1.3.1线路电阻R=ρ/S (Ω/km)R*=R 2BBU S式中ρ——导线材料的电阻率(Ω·mm 2/km)； S ——线路导线的额定面积（mm 2）。

1.3.2线路的电抗X=0.1445lgeqm r D +n 0157.0(Ω/km)X*=X2BB U S 式中m D ——几何均距,m D =ac bc ab D D D (mm 或cm,其单位应与eq r 的单位相同);eq r ——等值半径, eq r =n n m rD 1(mm,其中r 为导线半径);n ——每个导线的分裂数。

1.3.3零序电阻R0=R+3R g (Ω/km) R0*=R02BBU S式中R g ——大地电阻, R g =π2×10-4×f =9.869×10-4×f (Ω/km)。

在f =50Hz 时，R g =0.05Ω/km 。

1.3.4零序电抗X0=0.4335lgsg D D (Ω/km)X0*=X02BBU S 式中g D ——等值深度, g D =γf 660,其中γ为土壤的电导率,S/m 。

当土壤电导率不明确时，在一般计算中可取g D =1000m 。

s D ——几何平均半径, s D =32m D r '其中r '为导线的等值半径。

若r 为单根导线的实际半径，则对非铁磁材料的圆形实心线，r '=0.779r ;对铜或铝的绞线，r '与绞线股数有关，一般r '=0.724~0.771r ；纲芯铝线取r '=0.95r ；若为分裂导线，r '应为导线的相应等值半径。

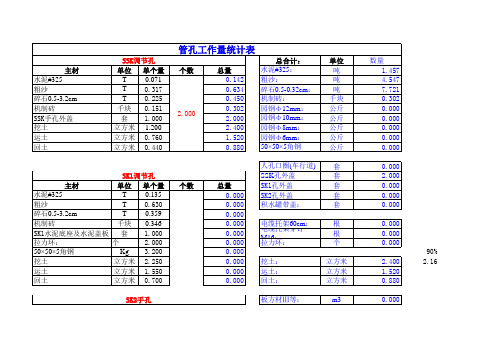

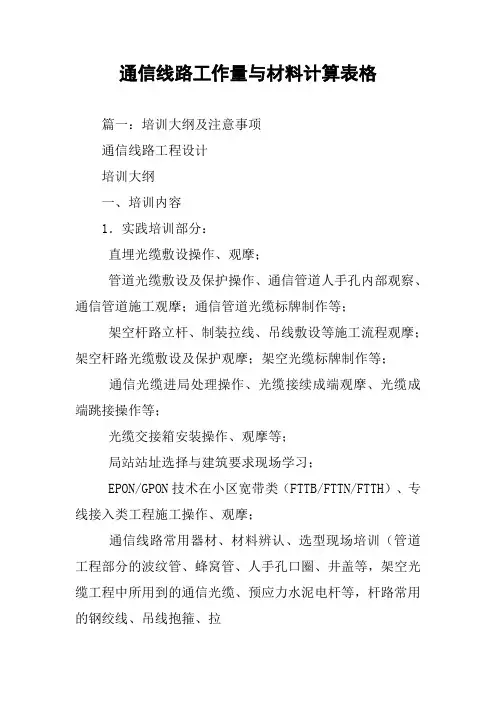

通信线路工作量与材料计算表格篇一：培训大纲及注意事项通信线路工程设计培训大纲一、培训内容1．实践培训部分：直埋光缆敷设操作、观摩；管道光缆敷设及保护操作、通信管道人手孔内部观察、通信管道施工观摩；通信管道光缆标牌制作等；架空杆路立杆、制装拉线、吊线敷设等施工流程观摩；架空杆路光缆敷设及保护观摩；架空光缆标牌制作等；通信光缆进局处理操作、光缆接续成端观摩、光缆成端跳接操作等；光缆交接箱安装操作、观摩等；局站站址选择与建筑要求现场学习；EPON/GPON技术在小区宽带类（FTTB/FTTN/FTTH）、专线接入类工程施工操作、观摩；通信线路常用器材、材料辨认、选型现场培训（管道工程部分的波纹管、蜂窝管、人手孔口圈、井盖等，架空光缆工程中所用到的通信光缆、预应力水泥电杆等，杆路常用的钢绞线、吊线抱箍、拉线抱箍、夹板、穿钉等常见铁附件等，具体需要了解的材料清单请见附件）通信工程施工竣工技术文件、结算等编制，工作量、材料量计算依据，竣工技术文件构成等；2．理论培训部分：围绕《YD5102-20XX通信线路工程设计规范》、通信线路工程设计理论、光电缆及终端设备选型原则理论等，结合在施工队实习经历进行理论培训；二、培训时间、地点安排20XX年月日——月日共计20天为实践培训实践；20XX年月日——月日共计5天为理论培训及提交实习总结、交流PPT文档时间；20XX年月日——月日共计3天为实际参与小区宽带、专线接入、管道类项目勘察设计并提交相应文本时间；届时勘察设计文本提交后进行考评并总结培训经验；培训地点为：实践培训；贵州办事处理论培训；三、考核内容1．实践效果考核占总体评价的50%，由承担外培任务的施工队给出考评结果；2．勘察设计成果考核：占总体评价的50%，由贵州办事处管理层给出考评结果；四、考核细则1．本次考核结果与员工岗位设置直接挂钩，根据考核表现确定工作岗位及工作内容；2．各根据考评结果将职工分为三个层级，分别是：优良中等合格30% 50% 20%附件一：赴外培单位实践培训注意事项通信线路工程设计培训注意事项及工作要求一、安全事项：1．现场作业一般安全须知牢固树立“安全第一、预防为主”的工作方针，时时事事注意做到安全参与培训、学习；严禁不在实践指导老师的指导下私自操作，自己不熟悉的工艺流程，须向专业技术人员咨询并在其指导下操作；熟悉地形地势，对危险路段，跨越电力线，要时刻注意，保护好自身安全；对所分配到的工具、机具、仪表等进行认真的检查，确保使用安全；现场安全提高自身遵章守纪自觉性，对不安全因素时刻警惕；必须正确穿戴和使用相应的劳动保护用品（如安全帽、绝缘胶鞋等），严禁违章作业；在实践指导老师指导下操作过程中，要爱护已有的各种设施，严禁对不懂的地方随意改动、触碰、造成通信阻断和其他设施损坏；在遇有车行道上需协助开启井盖、人手孔盖的，应注意背对人行道，面向车行道，注意观察车辆往来情况；对在车行道上做上述操作时，应注意是否已安装有明显的反光、警示标志；严禁直接参与涉及需登高、涉水、涉及强电的施工操作，可以在旁协助或观摩，不得亲自参与；野外作业遇有地势高低不平的地方，勿冒然下跳，以防尖石或竹根等物刺伤。
