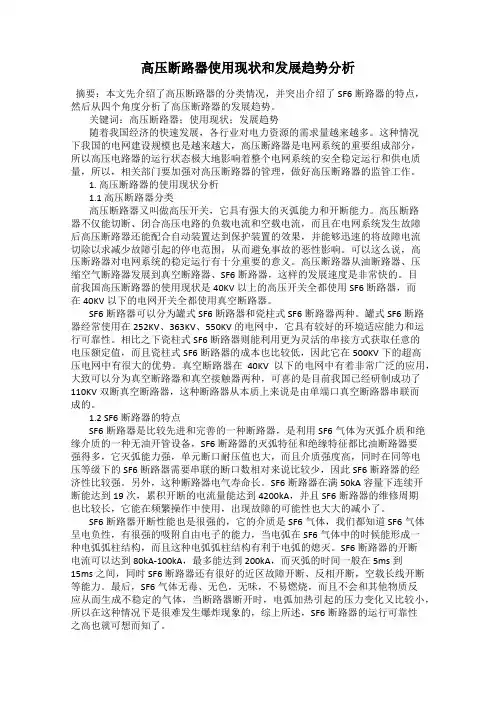

高压断路器使用现状和发展趋势分析摘要：本文先介绍了高压断路器的分类情况，并突出介绍了SF6断路器的特点，然后从四个角度分析了高压断路器的发展趋势。
关键词：高压断路器；使用现状；发展趋势随着我国经济的快速发展，各行业对电力资源的需求量越来越多。
这种情况下我国的电网建设规模也是越来越大，高压断路器是电网系统的重要组成部分，所以高压电路器的运行状态极大地影响着整个电网系统的安全稳定运行和供电质量，所以，相关部门要加强对高压断路器的管理，做好高压断路器的监管工作。
1. 高压断路器的使用现状分析1.1 高压断路器分类高压断路器又叫做高压开关，它具有强大的灭弧能力和开断能力。
高压断路器不仅能切断、闭合高压电路的负载电流和空载电流，而且在电网系统发生故障后高压断路器还能配合自动装置达到保护装置的效果，并能够迅速的将故障电流切除以求减少故障引起的停电范围，从而避免事故的恶性影响。
可以这么说，高压断路器对电网系统的稳定运行有十分重要的意义。
高压断路器从油断路器、压缩空气断路器发展到真空断路器、SF6断路器，这样的发展速度是非常快的。
目前我国高压断路器的使用现状是40KV以上的高压开关全都使用SF6断路器，而在40KV以下的电网开关全都使用真空断路器。
SF6断路器可以分为罐式SF6断路器和瓷柱式SF6断路器两种。
罐式SF6断路器经常使用在252KV、363KV、550KV的电网中，它具有较好的环境适应能力和运行可靠性。
相比之下瓷柱式SF6断路器则能利用更为灵活的串接方式获取任意的电压额定值，而且瓷柱式SF6断路器的成本也比较低，因此它在500KV下的超高压电网中有很大的优势。
真空断路器在40KV以下的电网中有着非常广泛的应用，大致可以分为真空断路器和真空接触器两种，可喜的是目前我国已经研制成功了110KV双断真空断路器，这种断路器从本质上来说是由单端口真空断路器串联而成的。
1.2 SF6断路器的特点SF6断路器是比较先进和完善的一种断路器，是利用SF6气体为灭弧介质和绝缘介质的一种无油开管设备，SF6断路器的灭弧特征和绝缘特征都比油断路器要强得多，它灭弧能力强，单元断口耐压值也大，而且介质强度高，同时在同等电压等级下的SF6断路器需要串联的断口数相对来说比较少，因此SF6断路器的经济性比较强。
3.6~40.5kv交流高压真空断路器通用技术条件1. 3.6~40.5kv交流高压真空断路器通用技术条件的概述在电力系统中，高压断路器是非常重要的设备，用于在电网出现故障时切断电路，以保护设备和人员的安全。
在诸多高压断路器中，3.6~40.5kv交流高压真空断路器是一种常见且应用广泛的设备。
在这篇文章中，我们将对3.6~40.5kv交流高压真空断路器的通用技术条件进行全面评估，并深入探讨其设计、工作原理和应用。
2. 3.6~40.5kv交流高压真空断路器的设计与结构让我们从其设计与结构开始探讨。
3.6~40.5kv交流高压真空断路器通常由断路器本体、操作机构、电气控制和保护装置等部分组成。
断路器本体采用真空灭弧室，具有良好的灭弧能力和电气性能。
操作机构采用先进的电磁驱动装置，能够快速、可靠地实现断开和闭合操作。
电气控制和保护装置采用先进的数字化技术，能够实现远程监控和智能保护，确保断路器在各种工况下安全可靠地运行。
3. 3.6~40.5kv交流高压真空断路器的工作原理接下来，让我们深入探讨3.6~40.5kv交流高压真空断路器的工作原理。
当电网出现故障时，断路器需要迅速切断电路，以防止故障扩大。
在断路器闭合时，真空灭弧室中的电弧会被迅速吹灭，实现电路的切断。
在断路器开断时，操作机构会通过电磁驱动装置实现快速的分闸动作，将断路器本体从电路中分离，确保电路得到可靠的隔离。
通过深入理解其工作原理，我们可以更好地把握其在电力系统中的应用。
4. 3.6~40.5kv交流高压真空断路器的应用与发展趋势让我们对3.6~40.5kv交流高压真空断路器的应用与发展趋势进行总结和展望。
随着电力系统的不断发展，对断路器的要求也在不断提高。
3.6~40.5kv交流高压真空断路器作为一种成熟且可靠的设备，其在电网中的应用前景广阔。
未来，随着智能电网和新能源的快速发展，断路器还将面临更多挑战和机遇，我们有信心通过不断创新和改进，使其在电力系统中发挥更大的作用。

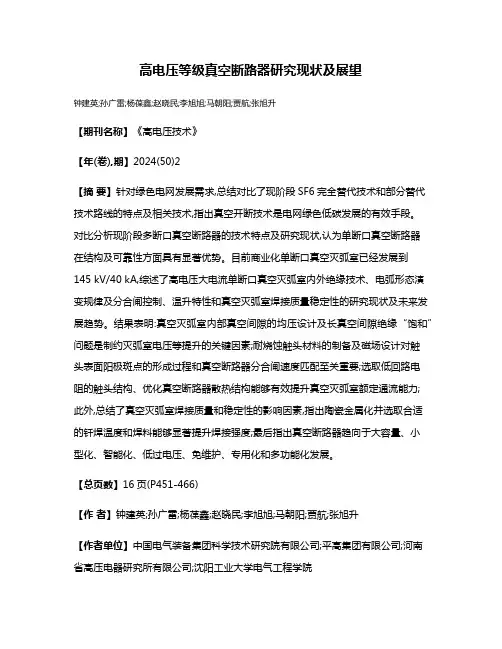

高电压等级真空断路器研究现状及展望钟建英;孙广雷;杨葆鑫;赵晓民;李旭旭;马朝阳;贾航;张旭升【期刊名称】《高电压技术》【年(卷),期】2024(50)2【摘要】针对绿色电网发展需求,总结对比了现阶段SF6完全替代技术和部分替代技术路线的特点及相关技术,指出真空开断技术是电网绿色低碳发展的有效手段。
对比分析现阶段多断口真空断路器的技术特点及研究现状,认为单断口真空断路器在结构及可靠性方面具有显著优势。
目前商业化单断口真空灭弧室已经发展到145 kV/40 kA,综述了高电压大电流单断口真空灭弧室内外绝缘技术、电弧形态演变规律及分合闸控制、温升特性和真空灭弧室焊接质量稳定性的研究现状及未来发展趋势。
结果表明:真空灭弧室内部真空间隙的均压设计及长真空间隙绝缘“饱和”问题是制约灭弧室电压等提升的关键因素;耐烧蚀触头材料的制备及磁场设计对触头表面阳极斑点的形成过程和真空断路器分合闸速度匹配至关重要;选取低回路电阻的触头结构、优化真空断路器散热结构能够有效提升真空灭弧室额定通流能力;此外,总结了真空灭弧室焊接质量和稳定性的影响因素,指出陶瓷金属化并选取合适的钎焊温度和焊料能够显著提升焊接强度;最后指出真空断路器趋向于大容量、小型化、智能化、低过电压、免维护、专用化和多功能化发展。
【总页数】16页(P451-466)【作者】钟建英;孙广雷;杨葆鑫;赵晓民;李旭旭;马朝阳;贾航;张旭升【作者单位】中国电气装备集团科学技术研究院有限公司;平高集团有限公司;河南省高压电器研究所有限公司;沈阳工业大学电气工程学院【正文语种】中文【中图分类】TM5【相关文献】1.国内外真空断路器高电压等级开发动态2.高电压等级真空断路器的研究与开发3.发展高电压等级真空断路器的技术问题探讨4.论真空断路器向高电压等级发展需要研究的问题5.高电压真空断路器温升影响因素的仿真研究因版权原因，仅展示原文概要，查看原文内容请购买。
2024年真空断路器市场发展现状概述真空断路器广泛应用于电力系统中的高压开关设备中，其主要作用是在发生故障时切断电路并保护电网的稳定运行。
随着电力行业的快速发展，真空断路器市场也在不断增长。
本文将对当前真空断路器市场的发展现状进行探讨。
市场规模真空断路器市场在过去几年中实现了稳定增长。
根据市场研究公司的数据显示，2019年全球真空断路器市场规模超过了50亿美元，并且预计在2025年将增长至80亿美元。
这一增长主要受到电力行业不断扩大以及对可靠、高效电力设备需求的推动。
技术发展趋势随着技术的不断进步，真空断路器的设计和性能也在不断改善。
目前，市场上已经出现了多种新的技术和产品，如智能真空断路器和数字化真空断路器。
这些新技术使得真空断路器具有更高的操作可靠性、更低的维护成本，并提供了更好的电网保护能力。
市场驱动因素真空断路器市场的增长主要受到以下几个因素的驱动：1.能源需求的增加：随着全球能源需求的不断增加，电力行业对高效、可靠的电力设备的需求也在增加。
真空断路器作为电力系统中不可或缺的设备，其需求也随之增长。
2.电力行业的发展：随着电力行业的不断发展，电力网络规模不断扩大，因此对于电力设备的需求也在增加。
同时，电力行业对电网安全和稳定性的要求也越来越高，这也促进了真空断路器市场的增长。
3.环保要求的提升：在全球环保意识提升的背景下，真空断路器相比于传统的气体断路器具有更低的温室气体排放，因此得到了广泛应用。
随着环保要求的提升，真空断路器市场也迎来了新的机遇。
市场竞争格局真空断路器市场竞争激烈，目前市场上主要有以下几家主要厂商：1.ABB2.西门子3.施耐德电气4.东芝5.百威英格尔这些公司在市场上拥有较高的市场份额，并且持续增加研发投入，加强产品创新能力，以满足不断变化的市场需求。
市场前景经过多年的发展，真空断路器市场已经成为电力行业中不可或缺的一部分。
随着电力行业的快速发展，真空断路器市场有望继续保持稳定增长。
真空断路器概述真空断路器是输配电设备开关的一种，其主要特点是灭弧室的介质是真空。
本真空断路器资料由厦门日华机电成套有限公司总结，我司专业指导真空断路器辅件，欢迎来图来样定做。
真空断路器的静触头和动触头均放置在真空的玻璃泡中，因而熄弧快，触头不致氧化，适合于频繁操作，也没有变压器油的火灾危险性。
真空断路器真空度要求为10负四次平方mmHg以上，所以密封比较困难。
真空断路器的核心技术在于真空灭弧室，真空灭弧室的发明是真空断路器出现的开端。
发展历史真空灭弧室的发明标志着真空断路器的出现，1893年，美国的里顿豪斯提出了结构简单的真空灭弧室，并获得了设计专利。
1920年瑞典佛加公司第一次制成了真空开关。
1926年美国索伦森等公布的研究成果也显示了在真空中分断电流的可能性，但因分断能力小，又受到真空技术和真空材料发展水平的限制，尚不能投入实际使用。
随着真空技术的发展，50年代美国才制成第一批适用于切断电容器组等特殊要求的真空开关,分断电流尚停在4千安的水平。
由于真空材料冶炼技术上的进步和真空开关触头结构研究上所取得的突破，1961年，美国通用电气公司开始生产15千伏、分断电流为12.5千安的真空断路器。
1966年试制成15千伏、26千安和31.5千安的真空断路器，从而使真空断路器进入了高电压、大容量的电力系统。
80年代中期，真空断路器的分断能力已达100千安。
真空电弧问题当断路器触头在真空中分断电流时会产生真空电弧。
真空电弧靠触头材料所生成的金属蒸气来维持。
由于气体压力低，电弧等离子体中的电子、离子或金属粒子具有强烈的扩散作用，因此真空电弧很容易被熄灭，并且触头间隙的介质强度恢复速度很高。
真空电弧有扩散型和集聚型两种基本形态。
扩散型真空电弧通常在数千安以下的电流范围内产生，它没有显著的阳极位降区，而阴极斑点不断向四周迅速扩散。
集聚型真空电弧在电流超过某个数值（一般在10千安以上）时产生，阴极上所有斑点相互吸引而集聚在一起，其运动变得很缓慢，并出现阳极斑点和位降区。
高压真空断路器介绍一、概述高压真空断路器是一种基于真空技术的电力传输和分配系统中常用的关键设备。
它能够在高压电路中实现可靠的断开和闭合操作，保护电力设备及电力系统的安全运行。
本文将对高压真空断路器的原理、应用以及特点进行介绍。
二、工作原理高压真空断路器通过在断开电流的时候产生高真空状态，使得电流无法在真空中建立电弧。
它的核心部件是真空开关，由主恢复电极、固定静电极、运动机构、真空等组成。
当高压电流通过分合扳手控制的开关时，真空开关迅速分开，阻断电流。
真空中没有导电材料，能够完全消除电弧形成的条件，实现可靠的断开。
三、应用领域高压真空断路器广泛应用于电力系统、工矿企业、交通运输、城市建设、军工项目等领域。
具体应用包括：1. 电力系统的输配电过程中，用于隔离故障电路和预防电力设备过载。
2. 工矿企业中作为主要的开关设备，用于保护生产设备和人员安全。
3. 交通运输中用于保证供电系统的正常运行，如列车运行、隧道照明等。
4. 城市建设中用于变电所、配电室等电力设施的控制和保护。
四、特点和优势高压真空断路器相比传统的油浸式断路器和空气断路器具有以下特点和优势：1. 高压真空断路器不含油，避免了漏油、污染和火灾等安全隐患。
2. 真空开关的断开电弧时间短，断电速度快，能够快速保护电力设备，减少故障损失。
3. 真空开关可靠性高，工作寿命长，维护成本低。
4. 具有良好的抗电弧能力，能够承受电压、电流的突变和短时短路电流的冲击。
5. 体积小、重量轻，便于安装和维护，减少场地占用。
五、总结高压真空断路器作为电力系统中的重要保护设备，通过真空技术实现了可靠的电流断开和闭合。
在电力系统、工矿企业、交通运输等领域得到了广泛应用，并具有高可靠性、长寿命、环保安全等优势。
随着电力技术的发展，高压真空断路器的性能和应用领域还将不断扩展，为电力传输和分配系统的安全稳定运行发挥着重要作用。

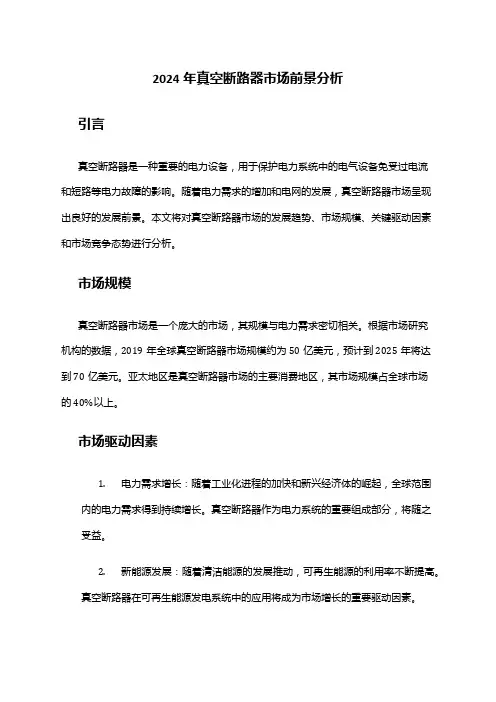

2024年真空断路器市场前景分析引言真空断路器是一种重要的电力设备，用于保护电力系统中的电气设备免受过电流和短路等电力故障的影响。
随着电力需求的增加和电网的发展，真空断路器市场呈现出良好的发展前景。
本文将对真空断路器市场的发展趋势、市场规模、关键驱动因素和市场竞争态势进行分析。
市场规模真空断路器市场是一个庞大的市场，其规模与电力需求密切相关。
根据市场研究机构的数据，2019年全球真空断路器市场规模约为50亿美元，预计到2025年将达到70亿美元。
亚太地区是真空断路器市场的主要消费地区，其市场规模占全球市场的40%以上。
市场驱动因素1.电力需求增长：随着工业化进程的加快和新兴经济体的崛起，全球范围内的电力需求得到持续增长。
真空断路器作为电力系统的重要组成部分，将随之受益。
2.新能源发展：随着清洁能源的发展推动，可再生能源的利用率不断提高。
真空断路器在可再生能源发电系统中的应用将成为市场增长的重要驱动因素。
3.城市化进程：全球城市化进程加速，城市电网的建设和改造成为必然需求。
真空断路器作为保障城市电力供应稳定的关键设备，将受到广泛需求。
4.技术创新：真空断路器市场正受益于技术创新的推动。
新材料、新工艺的应用以及智能化、数字化的发展将进一步提升真空断路器的性能和可靠性。
市场竞争态势真空断路器市场竞争激烈，主要的竞争者包括ABB、西门子、施耐德电气、东芝等知名企业。
这些企业在技术研发、生产能力和市场渗透能力方面具有竞争优势。
另外，新兴企业也在市场中崭露头角，通过技术创新和市场定位的差异化来寻求突破。
市场前景展望真空断路器市场前景广阔，各种驱动因素将推动市场持续发展。
随着电力需求的增加，清洁能源的推广以及城市化进程的推动，真空断路器市场将保持良好的增长势头。
此外，技术创新将带来更高效、更可靠的产品，进一步推动市场发展。
尽管市场竞争激烈，但真空断路器市场仍存在机会。
新兴经济体的发展，包括印度、巴西和东南亚国家等，将成为市场新增长的主要推动力。
真空断路器基本知识真空断路器主要包含三大部分：真空灭弧室、电磁或弹簧操动机构、支架及其他部件。
以下是对基本术语和各部分的具体介绍：1.真空断路器技术标准真空断路器在我国近十年来得到了蓬勃的发展，至今方兴未艾。
产品从过去的ZN1～ZN5几个品种发展到现在数十多个型号、品种，额定电流达到3150A，开断电流达到50kA的较好水平，并已发展到电压达35kV等级。
80年代以前，真空断路器处于发展的起步阶段，技术上在不断摸索，还不能制定技术标准，直到1985年后才制定相关的产品标准。
目前国内主要依据标准为：JP3855-96《3.6～40.5kV交流高压真空断路器通用技术条件》DL403-91《10～35kV户内高压断路器订货技术条件》这里需要说明：IEC标准中并无与我国JB3855相对应的专用标准，只是套用《IEC56交流高压断路器》。
因此，我国真空断路器的标准至少在下列几个方面高于或严于IEC标准：(1) 绝缘水平：(2)电寿命试验结束后真空灭弧室断口的耐压水平：IEC56中无规定。
我国JB3855一96规定为：完成电寿命次数试验后的真空断路器，其断口间绝缘能力应不低于初始绝缘水平的80%，即工频1min33.6kV和冲击60kV。
(3)触头合闸弹跳时间：IEC无规定，而我国规定要求不大于2ms。
(4)温升试验的试验电流：IEC标准中，试验电流就等于产品的额定电流。
我国DL403-91中规定试验电流为产品额定电流的110%。
2.真空断路器的主要技术参数真空断路器的参数，大致可划分为选用参数和运行参数两个方面。
前者供用户设计选型时使用；后者则是断路器本身的机械特性或运动特性，为运行、调整的技术指标。
下表是选用参数的列项说明，并以三种真空断路器数据为例。
表中所列各项参数，均须按JB3855和DL403标准的要求，在产品的型式试验中逐项加以验证，最终数据以型式试验报告为准。
2.真空断路器的主要技术参数:3.真空断路器的机械特性（运行参数）为满足真空灭弧室对机械参量的要求，保证真空断路器电气机械性能，确保运行可靠性，真空断路器须具有稳定、良好的机械特性。
高压断路器的原理和应用1. 简介高压断路器是电力系统中常见的重要设备之一，用于断开或闭合电路，保障电网的正常运行和安全性。
本文将介绍高压断路器的原理和应用。
2. 高压断路器的基本原理高压断路器的基本原理是利用电磁力和电弧灭弧原理，断开或闭合电路。
其工作原理如下：•电磁力原理：高压断路器中包含线圈和铁芯，当通过线圈流过电流时，产生的磁场与铁芯相互作用，产生电磁力。
这种电磁力可以使得断路器的触头迅速闭合或打开。
•电弧灭弧原理：在断路器分断电路时，会产生电弧。
高压断路器通过采用合适的灭弧装置，如磁吹灭弧器、空气开关和真空灭弧器等，可以有效地将电弧灭弧，确保电路断开的可靠性。
3. 高压断路器的应用高压断路器的应用非常广泛，我们主要介绍以下几种应用场景：3.1 电力系统•高压断路器在电力系统中起到了关键的作用，用于保障输电线路和变电站的正常运行。
当发生故障或需要检修时，可以通过操作高压断路器来切断电路，以确保工作人员和设备的安全。
3.2 工业领域•工业领域中常常需要使用高压断路器来保护电气设备。
例如，在重要设备或高功率设备电路中，高压断路器可以作为短路保护和过载保护的装置，及时切断电路，防止设备损坏和人员伤亡。
3.3 铁路系统•在铁路系统中，高压断路器被广泛应用于电力牵引系统，用于断开电动机电路或自动化控制电路。
断开电路时，高压断路器可以迅速切断电力供应，确保铁路系统的正常运行。
3.4 发电厂和变电站•在发电厂和变电站中，高压断路器被用于断开或闭合发电机和变压器的电路。
当发生故障时，高压断路器能够快速切断电路，保护设备和人员的安全。
4. 高压断路器的发展趋势随着电力系统的快速发展和技术进步，高压断路器也在不断改进和发展。
以下是高压断路器的发展趋势：•智能化：高压断路器逐渐实现了远程监控和自动化控制，可以通过传感器和控制系统实时监测和控制断路器的状态，提高了设备的可靠性和管理效率。
•节能降耗：新型的高压断路器采用了更加先进的材料和设计，减小了电流的损耗和功耗，提高了能源利用效率。
EVSP(ZN63S) 固封式高压真空断路器产品简介高压真空断路器（VS1/VSM/VSP/VSK/VSMP/VSMK/EVSP/EVSP1/EVSP2/VS2/）、GZS1（KYN28a）开关柜、SBT开关特性测/SWT断路器专家诊断系统 - 西安森源配电自动化设备有限公司，西安亿能森源电力设备有限公司概述:EVSP系列固封式高压真空断路器是西安森源配电自动化设备有限公司组织国内外技术专家、在充分考虑了进口断路器优点的基础上而设计的小型化新一代真空断路器。
EVSP系列固封式高压真空断路器采用成熟的APG 工艺将真空灭弧室、主导电回路固封在绝缘筒中、彻底解决了绝缘部分由于受环境影响而降低电压水平的问题，确保了真空灭弧室可以适用于较恶劣的环境。
EVSP系列固封式高压真空断路器采用新型弹簧操作机构稳定可靠、操作简便、机构输入力矩比值大，机械效率高。
产品既可作为固定单元安装使用，也可配用专用的推进小车组成手车单元使用。
主要特点:良好的产品互换性和持久可靠性。
完善的五防联锁设计要求,同时支持正反联锁及五防联锁要求。
固定式断路器灵活方便的机械联锁方式和方便的出线连接设计。
配置触头测温功能。
使用寿命延长为3万次。
零部件表面的强化工艺处理，适应沿海等恶劣的使用环境。
正常使用条件按GB/T11022、IEC60694 《高压开关设备和控制设备标准的共同技术条件》中的规定，下面列出EVSP系列固封式真空断路器使用条件的限额值：周围空气温度：上限不高于＋40 ℃ 、下限不低于-45 ℃ ;海拔高度:不超过1000m、使用在7.2KV 系统中时，适用海拔可提高达3000m;日相对湿度：日平均值不大于95 % ，月平均值不大于90％;日饱和蒸汽压：日平均值不大于2.2 x 103 Mpa ，月平均值不大于1.8x103Mpa ,在湿度期内温度急降时，可能凝露（分地区）;安装地：应无经常性的剧烈震动；周围空气：应不受腐蚀或可燃气体、水蒸汽的明显污染；安装场所：可适用于效恶劣的环境及高原高寒地区；地震烈度：不超过8 度。
真空断路器基本知识真空断路器基本知识真空断路器主要包含三⼤部分：真空灭弧室、电磁或弹簧操动机构、⽀架及其他部件。
以下是对基本术语和各部分的具体介绍：1.真空断路器技术标准真空断路器在我国近⼗年来得到了蓬勃的发展，⾄今⽅兴未艾。
产品从过去的ZN1～ZN5⼏个品种发展到现在数⼗多个型号、品种，额定电流达到3150A，开断电流达到50kA的较好⽔平，并已发展到电压达35kV等级。
80年代以前，真空断路器处于发展的起步阶段，技术上在不断摸索，还不能制定技术标准，直到1985年后才制定相关的产品标准。
⽬前国内主要依据标准为：JP3855-96《3.6～40.5kV交流⾼压真空断路器通⽤技术条件》DL403-91《10～35kV户内⾼压断路器订货技术条件》这⾥需要说明：IEC标准中并⽆与我国JB3855相对应的专⽤标准，只是套⽤《IEC56交流⾼压断路器》。
因此，我国真空断路器的标准⾄少在下列⼏个⽅⾯⾼于或严于IEC标准：(1) 绝缘⽔平：(2)电寿命试验结束后真空灭弧室断⼝的耐压⽔平：IEC56中⽆规定。
我国JB3855⼀96规定为：完成电寿命次数试验后的真空断路器，其断⼝间绝缘能⼒应不低于初始绝缘⽔平的80%，即⼯频1min33.6kV和冲击60kV。
(3)触头合闸弹跳时间：IEC⽆规定，⽽我国规定要求不⼤于2ms。
(4)温升试验的试验电流：IEC标准中，试验电流就等于产品的额定电流。
我国DL403-91中规定试验电流为产品额定电流的110%。
2.真空断路器的主要技术参数真空断路器的参数，⼤致可划分为选⽤参数和运⾏参数两个⽅⾯。
前者供⽤户设计选型时使⽤；后者则是断路器本⾝的机械特性或运动特性，为运⾏、调整的技术指标。
下表是选⽤参数的列项说明，并以三种真空断路器数据为例。
表中所列各项参数，均须按JB3855和DL403标准的要求，在产品的型式试验中逐项加以验证，最终数据以型式试验报告为准。
2.真空断路器的主要技术参数:3.真空断路器的机械特性（运⾏参数）为满⾜真空灭弧室对机械参量的要求，保证真空断路器电⽓机械性能，确保运⾏可靠性，真空断路器须具有稳定、良好的机械特性。
断路器的发展历史有哪些里程碑？一、发明和初期发展阶段1.1 发明之初断路器的历史可以追溯到19世纪60年代，当时美国工程师托马斯·爱迪生发明了第一种断路器，用于保护电线、电缆和电气设备免受短路和过载的影响。
这一发明标志着断路器的诞生，也奠定了断路器在电力系统中的重要地位。
1.2 早期断路器的发展在19世纪末到20世纪初的时期，人们开始对断路器进行改进和革新。
法国工程师香农在1894年发明了气体断路器，这是第一种能够承受较高电压和较大电流的断路器。
随着电力系统的不断发展，断路器也逐渐得到应用和普及。
二、高压断路器的发展2.1 油式断路器的出现随着电力系统的不断扩大和电压的逐渐增高，人们提出了对高压断路器的需求。
20世纪30年代，瑞典工程师菲尔斯特姆发明了油式断路器，它利用绝缘油的高绝缘性能来隔离和熄灭电弧，成为第一种能够承受高压的断路器。
油式断路器的发明极大地推动了电力系统的发展，为电力传输提供了更大的保障。
2.2 真空断路器的应用20世纪50年代，真空断路器的问世再次引领了断路器的发展。
真空断路器利用真空瓶将电弧有效地隔离和熄灭，提高了断路器的断电能力和使用寿命，同时具有环保和节能的优势。
真空断路器的应用使得高压电力系统的可靠性和稳定性得到了极大的提升。
三、数字化断路器的革新3.1 数字化断路器的概念随着信息技术的快速发展，数字化断路器作为一种新型断路器受到了广泛关注。
数字化断路器将传统的断路器与智能电力系统相结合，通过对电网状态和电弧特性进行实时监测和分析，实现了断路器的自动化和智能化控制。
数字化断路器的问世，开启了断路器领域的新一轮革新。
3.2 数字化断路器的应用前景数字化断路器的应用前景十分广阔。
首先，数字化断路器可以提高电网的稳定性和可靠性，通过实时监测和分析电网信息，及时进行故障检测和处理。
其次，数字化断路器还可以实现远程控制和操作，减少人工干预，提高操作效率。
此外，数字化断路器还可以与能源管理系统等智能设备进行互联互通，形成一个完整的智能电力系统，实现能源的优化分配和利用。
高压真空断路器的发展与技术摘要：近来，168kv高压真空断路器开始利用新开发的技术，如电极材料，绝缘和磁场分析这些技术优化了真空中断配置。
在这个简短的文章中，我们描述了这些方法和一些高电压真空断路器72 / 84kv陶瓷真空中断，145kV单断真空断路器，72 / 84kv 不含SF6气体真空断路器，120kV和168kv槽式真空断路器。
一、引言真空断路器（VCBs）被广泛用作中间电压级开关器件。
能被广泛使用是因为具有数次转换，体积较小，方便维护等特点。
近年来，除了这些功能，它们在减少或消除SF6气体，导致全球变暖的方面也引起了更多的注意。
因为真空断路器被应用于中间电压级的进程加快，很有可能真空断路器能等同于中间电压级开关器件；但是真空断路器已经并且继续被使用于168KV的电压，由于电极材料的近期发展，真空断路器用于72到168KV的电压将被商业化。
在这篇文章中，我们总结日本AE电力系统最近开发高压真空断路器的活动和迄今取得的技术。
二、日本AE电力系统高压真空断路器的开发真空断路器在二十世纪六十年代开始投入使用，并且最初被尝试应用在高电压；二十世纪七十年代生产的产品为84 kV单点真空断路器，之后145KV和168KV双断口真空断路器也生产出现了。
这些断路器在那时是开创了新纪元，但使用螺旋电极，真空中断（VIs）有一个复杂的屏蔽结构并且体积很大。
进入二十世纪八十年代，铜基电极材料以其优越的电流中断性能和耐电压而开始使用；但轴向磁场电极结构具有优越的电流截止性能，被运用在大容量设备。
这种技术在72/84KV 的槽式真空断路器上被广泛采用，但在九十年代末72/84KV级陶瓷真空中断被开发出来，并应用于槽式真空断路器。
进入第二十一世纪，随着无气体的真空中断的发展不使用SF6气体。
并经过试验制造出单点145 kV真空断路器后，单点120 kV和两点168 kV真空断路器也被开发出来。
下面，总结一下支持这一发展的技术。
1、72/84KV级陶瓷真空中断用于72 / 84 kV级真空断路器中的真空中断最初是由玻璃容器和螺旋形电极组合而成的，但此后的轴向磁场电极开始被采用，玻璃容器和垂直磁场电极的组合也开始使用。
在这个时间点上，正在使用的是陶瓷容器到36kv级，但到了2001这个期间则是进一步扩展到72 /8kv级。
陶瓷真空中断的优点包括批量生产和耐高温，因此真空中断内部可以保持一个干净的状态。
如此大的，高电压的大容量的真空中断引起了电场分析、磁场分析与测量技术的发展。
特别是，分析和测量技术对垂直磁场的电极结构研究是必要的，并且这一工程也被用来鉴定最佳的电极结构。
2、145KV单断口真空断路器从2000年以来，我们一直从事高电压、大容量的真空断路器的研发。
这包括100KV级的真空中断和绝缘技术的发展，并且145 kV，40 kA，单断口真空断路器已被成功研发。
这是通过优化内部电场，开发新型电极和复合绝缘子的研制，以及其他研发出较大尺寸的真空中断新的技术来实现的。
图片2展示了145 kV，40 kA单断口真空断路器（原型），图片3展示了用于真空断路器上的真空中断。
3、72/84KV无SF6气体真空断路器因为真空断路器控制电流断流电弧是在一个人真空容器中，而它的一个特征就是在低环境负荷里。
然而，在74KV级和其他高电压真空断路器中，在真空中断中使用SF6气体来进行绝缘的方法被运用。
尽管没有泄漏，并且也仅仅只是使用了一点SF6气体，安全不可能消除SF6气体的使用。
这些情况是相当令人不满意，因此上面所描述的耐高压的72/84KV的陶瓷真空中是被研发，72/84KV槽式真空断路器是在有一个低环境负荷，不得使用SF6气体的情况下研发的。
设备内使用高压干燥的空气用于绝缘，这样绝缘体就可以暴露在空气中，从检查到检修、报废的每个阶段都没有问题产生。
传统的SF6气体进行内绝缘的72/84KV真空断路器被广泛使用。
随着技术的改进，无气体型的真空断路器与早期的装置类似，但是却使用干燥的空气来替代SF6气体进行绝缘，并且密封比高压多出了两倍甚至更多。
传统装置中的许多装置仍在使用；新的真空断路器开始替代它们。
图片4是槽式真空断路器的外观图，图片5展示的是内部结构。
正如上面所解释的，速率和尺寸与传统设备是相似的，但因为利用干燥空气进行绝缘，真空断路器具有以下特征。
（1）复合绝缘的采用干燥空气的介电强度被认为只有SF6气体的1/3，在应用到实际设备上时，跟目前使用的设备相比，气体压力要更高，而容器的尺寸则要更大，这就导致了设备设计的经济浪费。
因此，在应用到现实的设备上，密封的干空气的压力被增大，一个模型的覆盖物用作高压导体，因此大小可以与现有的设备类似。
（2）采用能抗高压的真空断路器当使用干燥压缩空气作为绝缘体时，与传统的SF6气体在相同的压力下相比，其绝缘性能降低，因此密封干燥空气的压力值设定必须高于SF6气体。
因此真空中断的容器和波纹管必须承受过度压力。
如果在同等的高气体压力下，安装波纹管的结构与传统的内压设计相比（内部：真空，外：空气/绝缘气体），波纹管会发生弯曲如图6所示。
因此，真空中断的结构改换为外部压力型（内部：真空，外：空气/绝缘气体），并且其抵抗高压的能力有了新发展。
通过这个结构，当真空中断的外部压力增加，波纹管也不会发生变形，使稳定的操作变的有可能。
4、120KV单槽式真空断路器120 KV单槽式真空断路器的开发是以传统的72 / 84KV单槽式断路器基本结构的运行记录为基础的。
相同的运行装置部件被使用；断路器是一个145KV,40KA，垂直磁场电极的（单点开关）真空断路器装置，是世界上第一个商业化的槽式产品。
真空断路器的断路器不需要拆卸检查，可在完全组装的状态运输（无需现场注气），并且具备优良的绝缘性能、使用年限长（额定数量的下限：20，额定负载数量电流开关：10000）；因此可以保持较高的可靠性，降低生命周期成本。
图片7展示了120KV单槽式真空断路器在运输中的振动测试。
单槽式真空断路器具有如下特点。
（1）含高铬的电极材料的应用：真空中断电极有各种材料和制造方法，而因不同的运用电极类型也有所不同。
一般而言，电极必须有高耐电压，耐聚变，良好的中断性能（对于大和小电流）。
能够适应高电压和大电流的这些性能特点是重要的。
具有高铬含量的传统电极材料因其具有良好的性能而被使用，铜铬电极具有高耐电压，抗熔化，极好的整流特性。
（2）采用垂直磁场电极结构：真空中断电极中通过螺旋形电极和垂直磁场电极切断大电流。
在第3节中分析了磁场技术，它能获得最佳磁场分布的电极形状。
（3）通过应用CAE分析技术减小尺寸：CAE分析技术从设计阶段开始，就通过优化设计在合适的地方减小真空断路器的结构尺寸。
因此，在额定气压下，工厂组装完整后就可以运输，这也使运输和现场安装所花费的时间和费用减少了。
5、168KV双槽式真空断路器正如在一开始，日本AE电力系统（原Meidensha公司）研发的真空断路器是168kv双槽式真空断路器（见图片1）。
通过最新的垂直磁场电极真空中断和优化电压共用电容器使断路器具有较小尺寸和改进后性能的；与传统的168KV绝缘真空断路器相比，所需的运转动力可以大大减少。
因此，设备尺寸减小，使用更可靠，直接引起了168KV双槽式真空断路器的商业化。
与绝缘型装置相比，槽式真空断路器具有低重力和耐振动，并允许安装套管电流变压器，及其他优点。
另一方面，因为槽式部分是磨光表面，可以减少绝缘性能和电流中断性能不平衡的电位分布。
同样，在一个两点开关断路器，除了上述磨光表面的效果外，电压分布在牵引供电侧与电源接地端侧的中间，这点也必须考虑。
尤其是在日本，机器设备的抗震能力是一个非常重要的问题。
图片9展示了168KV40KA 槽式真空断路器在地震振动的表现。
三、总结本文对日本AE电力系统近期努力发展高压真空断路器进行了概述。
真空断路器在高压类设备中的应用已经成熟，但随着环境问题的日益突出，对于电极结构和材料的改进，绝缘技术和电磁场分析技术的进展已引起了新进展。
预计未来真空断路器功能的利用将扩展应用到这一领域。
参考文献：[1] K.Fraulich:"Medium-and high V oltage Circuit Breakers-State of the Art" ,Proc. ofICEC 2002 ,2002,pp492-503[2]S.Yanabu,E.Zaima and T.Hasegawa.:"Historial Review of High Voltage Switchgear Developments in the 20th Century for Power Transmission and Distribution System in Japan",JEEE Trans. ofPower Delivery,vol.21,No.2,2006,pp659-64[3] T.Takashima, T.Kikuta, R.Nakanishi and A.Hirakawa: "168kV Class Vacuum Circuit Breakers", Meiden Review, No. 2, 1979, pp. 9-16.[4]YMatsui, H.Saitoh,K. Nagatake, H.Ichikawa and M.Sakaki.:"Development ofEco-friendry 72/84kV Vacuum Circuit Breakers" Proc. ofISDEIM 2005,vol.3, 2005,pp679-82[5]H.Saitoh, H.Ichikawa, A.Nishijima, M.Sakaki, M.Honma and H.Okubo:"Reserchand Development on 145kV/40kA One Break V acuum Circuit Breaker",Conference proce. OfIEEE/PES T and D Conference and Exhibition 2002,vol.2, 2002,ppl465-68。
