高应变动力检测原始记录

（工程名称）桩基工程检测方案xxxxxx检测有限公司xxxx年xx月xx号目录1 工程概况 (1)2 检测内容 (1)3 检测依据 (1)4 高应变法检测 (1)4.1 测试原理 (1)4.2 试验桩桩头处理及技术要求 (1)4.3 试验设备 (2)4.4 试验方法 (2)5 基桩低应变动力检测 (2)5.1 检测原理与方法 (2)5.2 检测仪器与设备 (2)5.3 基桩质量评定等级及标准 (3)6 资料整理分析和报告编写 (3)6.1 静载荷试验资料整理分析 (3)6.2 低应变动力检测资料整理分析 (3)6.3 编写报告 (3)7 检测工作流程 (3)8 检测人员安排及检测工期安排 (4)8.1 检测人员安排 (4)8.2 检测配合要求 (4)8.3 检测工期安排 (5)9 工程质量、安全保证和文明施工保证措施 (5)9.1 工程质量保证措施 (5)9.2 安全保证措施 (5)9.3 文明施工保证措施 (6)1.工程概况xxxxxxxxxx工程采用人工挖孔桩。

为更好的完成检测任务，科学规范的进行检测工作，我公司编制了本《检测方案》。

2 检测内容（1）高应变法检测：5根。

（2）低应变法检测：全测。

3 检测依据（1）《建筑基桩检测技术规范》（JGJ106-2003）；（2）《建筑地基基础工程施工验收规范》（GB50202-2002）4 高应变法检测4.1 测试原理形拟合法确定单桩极限承载力是在一维波动理论的基础上求解一维连续线弹性的桩及非线性弹塑性土的波动模型（一维桩土波动模型），并以桩顶实测力或实测速度求得力或速度的响应，通过计算来确定单桩极限承载力值。

4.2 基桩的技术要求和桩头处理1、基桩的技术要求根据《建筑基桩检测技术规范》（JGJ106-2003）要求，承载力检测的休止时间除应达到混凝土龄期28天或预留同条件试块达到设计强度外，当无成熟的地区经验时，尚不应少于下表的规定时间。

2、基桩桩头处理（1）混凝土应先凿掉桩顶部的破碎层和软弱混凝土。

委托编号：2019-模拟-051计量认证：160302340774资质证号：（冀）建检字第11147号检测报告（高应变检测）工程名称：---*******************2019年9月注意事项1、报告无“检验检测专用章”或检验单位公章无效；2、复制报告未重新加盖“检验检测专用章”或检测单位公章无效；3、报告无报告人、审核、批准签字无效；4、报告涂改和无骑缝章无效；5、对检测签订报告若有异议，应于收到报告之日起十五日内向检测单位提出；6、一般情况，委托检测鉴定，仅对委托项目负责。

高应变试验检测报告批准人：审核人：主检人：绘图人：目录一、工程概况 (5)二、检测内容 (5)三、检测依据 (5)四、检测数量表 (5)五、工程地质概况 (5)六、检测方法简介 (5)七、检测结果分析 (8)八、附图 (10)一、工程概况地基参数：本工程桩桩径800mm，单桩承载力特征值不小于1400kN，混凝土强度C30。

检测方法：高应变法检测设备：基桩动测仪一台，重锤。

检测日期：2019年9月22日二、检测内容：单桩竖向承载力特征值。

三、检测依据1、《建筑基桩检测技术规范》JGJ106-2014；2、设计图纸及相关技术资料。

四、检测数量表五、工程地质概况详见勘察报告六、检测方法简介本次检测采用高应变曲线拟合法，严格依据执行《建筑基桩检测技术规范》（JGJ106-2014）被检测桩均被凿去浮浆及破损部分，露出新鲜密实的混凝土；每根桩两侧经打磨平整处理后各对称布置2传感器。

测试仪器为基桩动测仪，现场检测设备安装祥见所附示意图1。

实测曲线拟合法是利用重锤锤击下测量的桩顶力和速度波形来计算桩侧和桩端阻力分布的一种高应变动测方法。

其计算方法是从一条实测曲线[如V(t)曲线─对加速度曲线积分而求得]出发，通过对桩身各段土阻力和其它动力参数进行设定，然后通过波动理论计算程序，应用行波理论构造迭代格式，将计算的桩顶力波Fc(t)曲线同实测的力波曲线Fm(t)进行反复比较、迭代 (迭代过程中可对人为假定参数进行调整)，使得计算Fc(t)曲线与实测Fm(t)曲线的拟合趋于完善(即拟合因子MQ 达到设置的标准要求)。

目录一、工程概况 (1)二、地形、地质条件描述 (2)三、受检结构物检测内容 (2)四、检测设备、测试原理及判定标准 (3)五、检测数据、实测与计算分析曲线、汇总结果 (4)六、检测结论 (5)公路工程基桩动测报告一、工程概况受建工集团有限责任公司的委托，公路工程试验检测中心有限公司承担了S301大线和乡至许家乡段改建工程B16合同段的基桩承载能力检测任务，对K18+166.850洪水河大桥的基桩承载能力采用高应变法进行检测。

详见表1。

表1 工程概况二、地形、地质条件描述S301大林线安阳永和乡至许家沟乡段改建工程位于安阳市，市境版图略呈半环形，地势西高东低，属于平原微丘区。

项目区第四系和晚第三系地层总厚度达735米，下伏地层为三叠系，路区被第四系被全新统冲洪积地层广为覆盖。

依据邻近勘探资料，上部为第四系全新统冲洪积，为二元结构明显，即上层以可塑状粉质粘土为主，局部夹粉土和砂土，总厚度变化较大，最厚大于30m，一般10-20米，承载力大于100kPa，无软弱层，工程性质一般。

下层以密实状卵石层为主，夹粉土承载力大于400kPa，其工程性质较好；下部为第四系上更新统冲洪积，以硬塑粉质黏土为主，夹密实粉土，工程性质好。

项目所在地区河流属河海水系。

主要河流有漳河、淇河、卫河及其支流安阳河等，均系季节性河流。

安阳地处内陆，属温带大陆性季风气候。

主要特点是春季温暖多大风，夏季炎热雨集中，秋季凉爽日照长，冬季寒冷少雨雪。

安阳年平均气温为14℃，主要降水季节为4-9月份，集中了年降雨量的80%以上。

设计标准：1、道路等级一级公路；2、设计速度80km∕h；3、设计荷载全线桥梁设计荷载为公路-Ⅰ级；4、地震效应地震动峰值加速度为0.20g；5、设计洪水频率大中桥、小桥和涵洞为1/100。

三、受检结构物检测内容根据委托单位及设计单位的要求，按照合同规定，本次检测的主要项目包括：1、检验单桩竖向抗压承载能力；2、检验桩身完整性及均匀性。

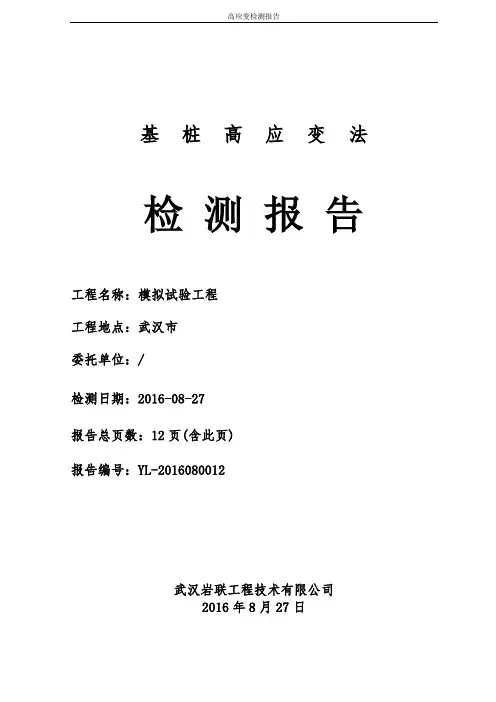

高应变检测报告基桩高应变法检测报告工程名称：模拟试验工程工程地点：武汉市委托单位：/检测日期：2016-08-27报告总页数：12页(含此页)报告编号：YL-2016080012武汉岩联工程技术有限公司2016年8月27日模拟试验工程基桩高应变法检测报告检测人员：报告编写：审核人：批准人：声明：1. 本报告涂改、错页、换页、漏页无效；2. 检测单位名称与检测报告专用章名称不符者无效；3. 本报告无我单位相关技术资格证书章无效；4. 本报告无检测、审核、授权签字人签字无效；5．未经书面同意不得部分复制或作为他用；6．如对本检测报告有异议或需要说明之处，可在报告发出后15 天内向本检测单位书面提出,本单位将于5日内给予答复。

检测单位：武汉岩联工程技术有限公司地址：武汉市江夏区经济开发区阳光大道紫昕科技园1号楼邮编：430023电话：027-********传真：027-********联系人：代卫兵目录一、工程及检测概况 (4)二、工程地质概况： (5)三、测试原理及系统构成 (6)四、检测分析结果 (9)五、检测结果分析及结论 (9)六、附件 (9)一、工程及检测概况该工程概况及检测工作基本信息见表1。

工程概况及检测基本信息表表1建设中*******小区工程位于******街道，*****路北侧。

该工程总用地面积45786.89平方米，建筑面积126685平方米，其中地上91573.7平方米，地下33352.9平方米，项目包括7幢18层高层，4幢11层小高层，9幢5层多层，全场设一层地下车库。

本工程基础采用Φ1200钻孔灌注桩，设计砼强度为C30，设计有效桩长为30~51m，检测桩概况具体见表2，本次高应变测试1根。

检测桩概况表2二、工程地质概况：根据委托方提供的工程岩土工程勘察报告，场地地层概况见表3。

场地地层概况表3三、测试原理及系统构成（一）测试过程：采用锤上测力的方法，将２支加速度传感器对称安装在距桩顶≥0.4Hr 或1D （取两者中的大值），将２支应变传感器对称安装在距桩顶≥0.4Hr 或1D （取两者中的大值），自由下落锤击桩顶，瞬时冲击产生的加速度和力信号通过放大和A/D 转换，变成数字信号传给检测主机，信号通过软件处理（故障诊断、双边平均、加速度积分及法计算等）后存入磁盘，同时显示实测波形。

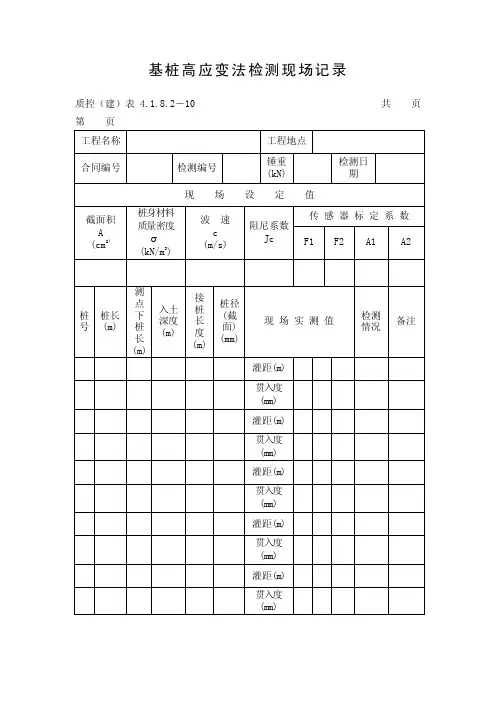

基桩高应变法检测现场记录质控（建）表4.1.8.2－10 共页第页亲爱的朋友，上文已完，为感谢你的阅读，特赠送另一篇《住建局清理吃空饷工作总结》范文，如果下文你不需要，下载后可以编辑删除，谢谢！某乡镇先进集体申报材料××乡位于××县城西南3公里处，下辖12个行政村，总人口23682人，由于历史的原因和受水资源的制约，长期以来主要以种植为主，结构单一，导致农民增收步伐缓慢。
