皮带传输机的PLC控制摘要皮带传输机是一种连续、快速、高效的物料传输设备、广泛应用于煤炭、建材、化工、机械、轻工业的行业的物料传输系统。
随着经济的发展,皮带传输机的应用越来越广泛,皮带传输机的继电器控制系统因存在设备故障率高、可靠性低、体积大、维修和改造不方便等许多缺陷而逐步被淘汰。
就此文章介绍了一种新型的皮带传输机PLC控制系统,对PLC选型、I/O端子接线、程序设计和控制原理等方面进行了详细的阐述。
关键词:皮带传输机 PLC 控制系统设计目录第一章绪论 (1)§1.1 课程设计的要求 (1)§1.1.1已知情况 (1)§1.1.2工序及控制 (1)第二章皮带传输机控制系统 (2)§2.1皮带输送机的电控原理及控制要求 (2)§2.2传送系统的硬件选择 (2)§2.3 PLC的选择 (3)第三章皮带传输机PLC控制系统硬件电路设计 (6)§3.1 主电路设计 (6)§3.2 系统I/O分配 (6)§3.2.1 系统I/O点的设置原则 (6)§3.2.2 系统I/O分配表 (7)§3.3 PLC外部接线图 (7)第四章皮带传输机PLC控制系统软件设计 (9)§4.1 系统梯形图程序设计 (9)§4.2系统指令表 (14)总结 (19)参考文献 (20)第一章绪论§1.1 课程设计的要求§1.1.1已知情况某皮带运输传输系统由3台Y系列三相异步电动机驱动,电动机规格均为3KW,380V,6.8A,不平凡启动。
§1.1.2工序及控制(1)启动时先启动出料端(末端)皮带机M3,经过5s延时,再启动M2,经过5秒延时,再启动M1,即M3[启动]→5秒延时→M2[启动]→5秒延时→M1[启动] (2)停止是先停止进料端(首端)皮带机,待料运完后再次依次停止其他皮带机,即:M1[停止]→5秒延时→M2[停止]→5秒延时→M3[停止]。
皮带运输机电气控制系统设计任务书姓名:覃光吉专业:09机械1班设计课题:皮带运输机电气控制系统设计设计条件及要求:设计条件:(1)起动:起动时为了避免在前段运输皮带上造成物料堆积,要求逆物料流动方向按一定时间间隔顺序起动。
其起动顺序为:(2)停止:停止时为了使运输皮带上不残留物料,要求顺物料流动方向按一定时间间隔顺序停止。
其停止顺序为:(3)紧急停止:紧急情况下无条件地把PD-1、PD-2、YV全部同时停止。
(4)故障停止:运转中,当M1过载时,应使PD-1、PD-2、YV 同时停止。
当M2过载时,应使PD-2、YV同时停止;PD—1在PD-2停止后延迟10s后停止。
(5)M1和M2电机功率都是5.5KW。
设计要求: 1、掌握继电接触器控制系统基本分析和设计能力;2、掌握可编程控制器的工作原理及结构特点;3、熟练掌握基本逻辑指令的应用;4、绘制系统的主电路图、继电接触器控制线路图(一张);5、编写设计说明书(一份)。
设计时间:自20**年**月**日至20**年**月**日设计指导人(签字):_________________________教研室主任(签字):_________________________年月日前言 (4)一、机床电气控制技术课程设计的目的 (5)二、设计的内容与步骤 (5)(一)设计的基本原则 (5)(二)设计的内容 (6)三、系统传动方式的确定 (6)(1)往复运动工作机构传动方式的确定 (7)(2)传动方式的选择应使调速性质与负载特性相适 (8)(3)电动机起动方式的确定 (8)(4)电气系统的保护 (8)四电气控制方案的确定 (13)(一)电气逻辑控制装置的选择 (13)(二)控制方式的选择 (14)(三)系统动作要求 (15)(四)确定I/O点数及PLC的选型 (16)设计总结 (25)感谢信 (26)参考文献 (27)自动化控制技术被引入工业领域已经有一百多年的历史了,随着工业的迅猛发展自动化控制技术更加日新月异。

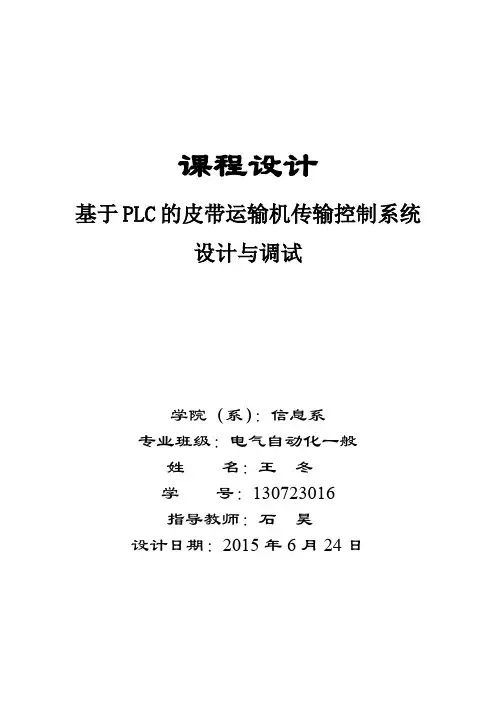

课程设计基于PLC的皮带运输机传输控制系统设计与调试学院(系):信息系专业班级:电气自动化一般姓名:王冬学号:130723016指导教师:石昊设计日期:2015年6月24日设计报告书目录一、设计目的 (3)二、控制要求: (3)三、设计过程 (3)PLC 输入/ 输出端子接线图 (3)主回路电机的外部接线图 (4)程序的实现 (5)皮带传输机控制原理 (8)四、系统调试与结果 (9)4.1 系统调试 (9)4.2 调试结果 (9)五、主要元器件与设备 (11)六、课程设计体会与建议 (11)一、设计目的1.熟悉步进顺控指令的编程方法; 2.掌握选择性流程程序的编制;3.掌握皮带运输机的程序设计及其外部接线。
二、控制要求:1、皮带运输机传输系统由四台电动机M1,M2,M3,M4带动 起动时M4 M3 M2 M1 (分别间隔5s ) 停止时M1 M2 M3 M4 (分别间隔5s )2、当某条皮带机发生故障时,该皮带机及其前面的皮带机立即停止,而其后的皮带机则待料运完后才停止。
例如:M2出故障,M2和M1立即停止,经5s 延时后,M3停,再经过5s ,M4停3、设置故障调试开关三、设计过程PLC 输入/ 输出端子接线图图1皮带运输机的动作示意图在建材、化工、机械、冶金、矿山等工业生产中广泛使用皮带运输系统运送原料或物品。
供料由电阀DT 控制,电动机M1、M2、M3、M4分别用于驱动皮带运输线PD1、PD2、PD3、PD4。
储料仓设有空仓自动/手动转换自动起动正常停止急停点动DT电磁阀点动M1点动M2点动M3点动M4满仓信号空仓信号故障起动和满仓信号,其动作示意简图如图1所示。
根据皮带运输机的控制要求,其系统PLC 输入/ 输出端子接线图如图2 所示,(PLC 的输出负载都用指示灯代替)。
图2 中:SA0 ———自动/手动按钮 SB1 ———自动启动按钮 SB2 ———正常停止按钮 SB3 ———急停按钮SB4 ———点动DT 电磁阀按钮SB5~SB8 ———M1~M4的点动启动按钮 SQ1———满仓信号按钮 SQ2———空仓信号按钮 SB9 ———故障启动按钮 KA1———控制DT 的起动和停止 HL1~HL4———M1~M4接通指示灯KM1~KM4 ———交流接触器, 分别控制M1~M4 的起动和停止。
课题七皮带运输机PLC控制系统图7.1 皮带运输机的动作示意图一、实训目的1.熟悉步进顺控指令的编程方法;2.掌握选择性流程程序的编制;3.掌握皮带运输机的程序设计及其外部接线。
二、实训器材1.可编程控制器1台(FX2N-48MR);2.皮带运输机模拟显示模块1块(带指示灯、接线端口及按钮等);3.实训控制台1个;4.电工常用工具1套;5.手持式编程器或计算机1台;6.连接导线若干。
三、实训要求设计一个用PLC控制的皮带运输机的控制系统。
其控制要求如下:在建材、化工、机械、冶金、矿山等工业生产中广泛使用皮带运输系统运送原料或物品。
供料由电阀DT控制,电动机M1、M2、M3、M4分别用于驱动皮带运输线PD1、PD2、PD3、PD4。
储料仓设有空仓和满仓信号,其动作示意简图如图7.1所示,其具体要求如下:1.正常起动,仓空或按自动起动按钮时的起动顺序为M1、DT、M2、M3、M4,间隔时间5s;2.正常停止,为使皮带上不留物料,要求顺物料流动方向按一定时间间隔顺序停止,即正常停止顺序为DT、M1、M2、M3、M4,间隔时间5s;3.故障后的起动,为避免前段皮带上造成物料堆积,要求按物料流动相反方向按一定时间间隔顺序起动,即故障后的起动顺序为M4、M3、M2、M1、DT,间隔时间10s;4.紧急停止,当出现意外时,按下紧急停止按钮,则停止所有电动机和电磁阀;5.具有点动功能。
四、软件程序1.I/O点分配X0:自动/手动转换;Xl:自动位起动;X2:正常停止;X3:紧急停止;X4:点动DT电磁阀;X5:点动M1;X6:点动M2;X7:点动M3;X10:点动M4;X11:满仓信号;X12:空仓信号;X13:故障起动Y0:DT电磁阀;Y1:M1电动机;Y2:M2电动机;Y3:M3电动机;Y4:M4电动机。
2.设计方案根据系统控制要求及PLC的I/O分配,设计皮带运输机的系统程序如图7.2所示。
五、系统接线根据皮带运输机的控制要求,其系统接线图如图7.3所示(PLC的输出负载都用指示灯代替)。

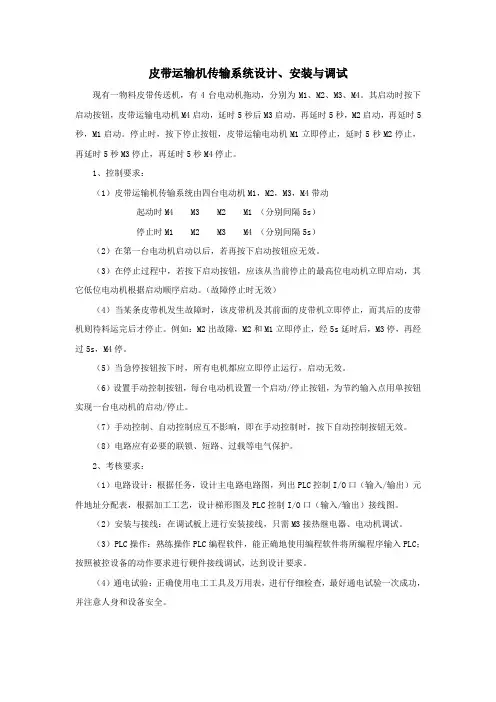

皮带运输机传输系统设计、安装与调试现有一物料皮带传送机,有4台电动机拖动,分别为M1、M2、M3、M4。
其启动时按下启动按钮,皮带运输电动机M4启动,延时5秒后M3启动,再延时5秒,M2启动,再延时5秒,M1启动。
停止时,按下停止按钮,皮带运输电动机M1立即停止,延时5秒M2停止,再延时5秒M3停止,再延时5秒M4停止。
1、控制要求:(1)皮带运输机传输系统由四台电动机M1,M2,M3,M4带动起动时M4 M3 M2 M1 (分别间隔5s)停止时M1 M2 M3 M4 (分别间隔5s)(2)在第一台电动机启动以后,若再按下启动按钮应无效。
(3)在停止过程中,若按下启动按钮,应该从当前停止的最高位电动机立即启动,其它低位电动机根据启动顺序启动。
(故障停止时无效)(4)当某条皮带机发生故障时,该皮带机及其前面的皮带机立即停止,而其后的皮带机则待料运完后才停止。
例如:M2出故障,M2和M1立即停止,经5s延时后,M3停,再经过5s,M4停。
(5)当急停按钮按下时,所有电机都应立即停止运行,启动无效。
(6)设置手动控制按钮,每台电动机设置一个启动/停止按钮,为节约输入点用单按钮实现一台电动机的启动/停止。
(7)手动控制、自动控制应互不影响,即在手动控制时,按下自动控制按钮无效。
(8)电路应有必要的联锁、短路、过载等电气保护。
2、考核要求:(1)电路设计:根据任务,设计主电路电路图,列出PLC控制I/O口(输入/输出)元件地址分配表,根据加工工艺,设计梯形图及PLC控制I/O口(输入/输出)接线图。
(2)安装与接线:在调试板上进行安装接线,只需M3接热继电器、电动机调试。
(3)PLC操作:熟练操作PLC编程软件,能正确地使用编程软件将所编程序输入PLC;按照被控设备的动作要求进行硬件接线调试,达到设计要求。
(4)通电试验:正确使用电工工具及万用表,进行仔细检查,最好通电试验一次成功,并注意人身和设备安全。
郑州航空工业管理学院《电器控制与PLC》课程设计说明书07 级电气工程及其自动化专业 0706073 班级题目皮带运输机传输系统梯形图控制程序设计与调试姓名学号指导教师崔建峰二О一一年一月十七日四节传送带PLC控制课程设计一设计背景和功能概述二电气原理图与功能详细分析说明三部分元件的说明四软件流程图五四节传送带PLC源程序清单六系统调试七总结四节传送带PLC控制系统设计一设计背景和功能概述可编程控制器,简称PLC(Programmable logic Controller)是指以计算机技术为基础的新型工业控制装置。
在1987年国际电工委员会(International Electrical Committee)颁布的PLC标准草案中对PLC做了如下定义:“PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。
它采用可以编制程序的存储器,用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令,并能通过数字式或模拟式的输入和输出,控制各种类型的机械或生产过程。
PLC及其有关的外围设备都应该按易于与工业控制系统形成一个整体,易于扩展其功能的原则而设计。
20世纪末期,可编程控制器的发展特点是更加适应于现代工业的需要。
从控制规模上来说,这个时期发展了大型机和超小型机;从控制能力上来说,诞生了各种各样的特殊功能单元,用于压力、温度、转速、位移等各式各样的控制场合;从产品的配套能力来说,生产了各种人机界面单元、通信单元,使应用可编程控制器的工业控制设备的配套更加容易。
目前,可编程控制器在机械制造、石油化工、冶金钢铁、汽车、轻工业等领域的应用都得到了长足的发展。
本课题是用PLC控制四节传送带。
用PLC控制传送带具有程序设计简单、易于操作和理解、能够实现多种功能等优点。
此系统主要能够实现顺次启动和停止,紧急故障处理等功能。
二电气原理图与功能详细分析说明2.1 按钮分配和实物模型如下:功能说明:四条皮带运输机的传送系统,分别用四台异电动机M1、M2、M3、M4(型号:JO2-41-4)带动,控制过程如下:启动时先按下SB1按钮,起动最末一条皮带机,经过5秒延时,再依次起动其他皮带机。

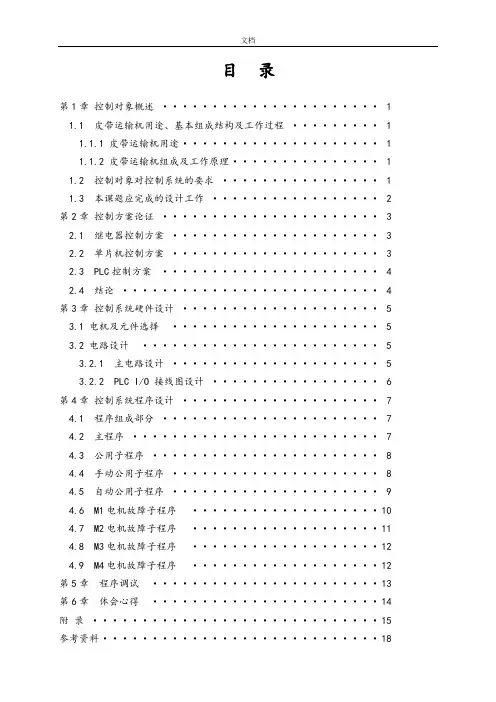

文档目录第1章控制对象概述 (1)1.1 皮带运输机用途、基本组成结构及工作过程 (1)1.1.1 皮带运输机用途 (1)1.1.2 皮带运输机组成及工作原理 (1)1.2 控制对象对控制系统的要求 (1)1.3 本课题应完成的设计工作 (2)第2章控制方案论证 (3)2.1 继电器控制方案 (3)2.2 单片机控制方案 (3)2.3 PLC控制方案 (4)2.4 结论 (4)第3章控制系统硬件设计 (5)3.1 电机及元件选择 (5)3.2 电路设计 (5)3.2.1 主电路设计 (5)3.2.2 PLC I/O 接线图设计 (6)第4章控制系统程序设计 (7)4.1 程序组成部分 (7)4.2 主程序 (7)4.3 公用子程序 (8)4.4 手动公用子程序 (8)4.5 自动公用子程序 (9)4.6 M1电机故障子程序 (10)4.7 M2电机故障子程序 (11)4.8 M3电机故障子程序 (12)4.9 M4电机故障子程序 (12)第5章程序调试 (13)第6章体会心得 (14)附录 (15)参考资料 (18)第1章控制对象概述1.1 皮带运输机用途、基本组成结构及工作过程1.1.1 皮带运输机用途皮带输送机可以广泛应用于现代化的各种工业企业中,露天采矿场及选矿厂中,在矿山的井下巷道、矿井地面运输系统中,皮带输送机都得到了广泛应用,水平运输或倾斜运输,皮带输送机的使用都非常方便。
皮带输送机是以连续摩擦驱动的方式用来运输物料。
那么皮带输送机的主要是由输送带和驱动装置组成的。
皮带输送机具有输送量大、结构简单优点,它广泛地应用在矿山、冶金、煤炭等部门,用来输送松散物料或成件物品,根据输送工艺要求,可以单台输送,也可多台组成或与其他输送设备组成水平或倾斜的输送系统,以满足不同布置型式的作业线需要。
皮带运输机的驱动装置由单个或多个驱动滚筒驱动,驱动电机也可以是单个电机或多个电机驱动。
一般驱动装置包括电动机、减速机、液力偶合器、制动器或逆止器等组成。

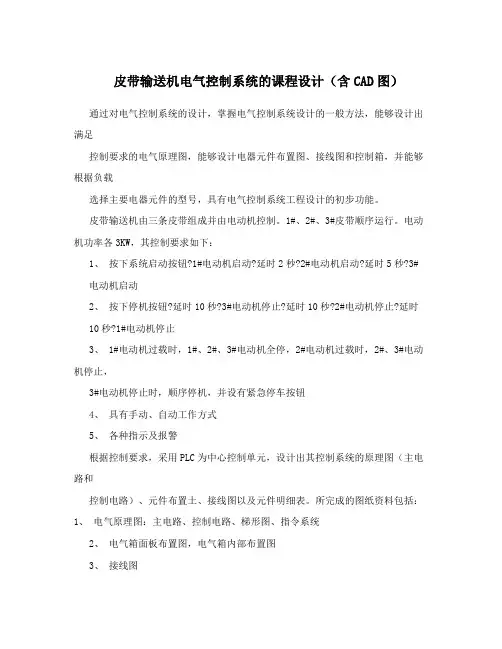

皮带输送机电气控制系统的课程设计(含CAD图)通过对电气控制系统的设计,掌握电气控制系统设计的一般方法,能够设计出满足控制要求的电气原理图,能够设计电器元件布置图、接线图和控制箱,并能够根据负载选择主要电器元件的型号,具有电气控制系统工程设计的初步功能。
皮带输送机由三条皮带组成并由电动机控制。
1#、2#、3#皮带顺序运行。
电动机功率各3KW,其控制要求如下:1、按下系统启动按钮?1#电动机启动?延时2秒?2#电动机启动?延时5秒?3#电动机启动2、按下停机按钮?延时10秒?3#电动机停止?延时10秒?2#电动机停止?延时10秒?1#电动机停止3、 1#电动机过载时,1#、2#、3#电动机全停,2#电动机过载时,2#、3#电动机停止,3#电动机停止时,顺序停机,并设有紧急停车按钮4、具有手动、自动工作方式5、各种指示及报警根据控制要求,采用PLC为中心控制单元,设计出其控制系统的原理图(主电路和控制电路)、元件布置土、接线图以及元件明细表。
所完成的图纸资料包括:1、电气原理图:主电路、控制电路、梯形图、指令系统2、电气箱面板布置图,电气箱内部布置图3、接线图4、元件明细表5、控制箱尺寸6、系统工作原理说明及操作使用说明1、主电路的设计主电路线路如图1所示,图中的M1、M2、M3为输送带电动机,三台电动机都采用直接启动方式,各台电动机分别使用一个接触器控制,各电动机分别由FR1、FR2、FR3提供过载保护,各自通过自锁实现失压保护。
2、 PLC的选择及I/O分配根据给定的控制要求,可统计出现场输入信号共14个,输出信号共8个,故选用OMRON C系列C28P,此型号具有16点输入和12点输出,满足要求。
(I/O分配如表2所示)。
3、 PLC外部接线图的设计PLC根据表2的I/O分配关系和C28P的端子跑列位置进行相应的接线,PLC系统外部接线图在图1中,图中各接触器采用220V电源,信号指示及报警指示灯与接触器共用220V电源。
课题七皮带运输机PLC控制系统图7.1 皮带运输机的动作示意图一、实训目的1.熟悉步进顺控指令的编程方法;2.掌握选择性流程程序的编制;3.掌握皮带运输机的程序设计及其外部接线。
二、实训器材1.可编程控制器1台(FX2N-48MR);2.皮带运输机模拟显示模块1块(带指示灯、接线端口及按钮等);3.实训控制台1个;4.电工常用工具1套;5.手持式编程器或计算机1台;6.连接导线若干。
三、实训要求设计一个用PLC控制的皮带运输机的控制系统。
其控制要求如下:在建材、化工、机械、冶金、矿山等工业生产中广泛使用皮带运输系统运送原料或物品。
供料由电阀DT控制,电动机M1、M2、M3、M4分别用于驱动皮带运输线PD1、PD2、PD3、PD4。
储料仓设有空仓和满仓信号,其动作示意简图如图7.1所示,其具体要求如下:1.正常起动,仓空或按自动起动按钮时的起动顺序为M1、DT、M2、M3、M4,间隔时间5s;2.正常停止,为使皮带上不留物料,要求顺物料流动方向按一定时间间隔顺序停止,即正常停止顺序为DT、M1、M2、M3、M4,间隔时间5s;3.故障后的起动,为避免前段皮带上造成物料堆积,要求按物料流动相反方向按一定时间间隔顺序起动,即故障后的起动顺序为M4、M3、M2、M1、DT,间隔时间10s;4.紧急停止,当出现意外时,按下紧急停止按钮,则停止所有电动机和电磁阀;5.具有点动功能。
四、软件程序1.I/O点分配X0:自动/手动转换;Xl:自动位起动;X2:正常停止;X3:紧急停止;X4:点动DT电磁阀;X5:点动M1;X6:点动M2;X7:点动M3;X10:点动M4;X11:满仓信号;X12:空仓信号;X13:故障起动Y0:DT电磁阀;Y1:M1电动机;Y2:M2电动机;Y3:M3电动机;Y4:M4电动机。
2.设计方案根据系统控制要求及PLC的I/O分配,设计皮带运输机的系统程序如图7.2所示。
五、系统接线根据皮带运输机的控制要求,其系统接线图如图7.3所示(PLC的输出负载都用指示灯代替)。
word皮带运输机电气控制系统设计任务书某某:覃光吉专业:09机械1班设计课题:皮带运输机电气控制系统设计设计条件与要求:设计条件:〔1〕起动:起动时为了防止在前段运输皮带上造成物料堆积,要求逆物料流动方向按一定时间间隔顺序起动。
其起动顺序为:〔2〕停止:停止时为了使运输皮带上不残留物料,要求顺物料流动方向按一定时间间隔顺序停止。
其停止顺序为:〔3〕紧急停止:紧急情况下无条件地把PD-1、PD-2、YV全部同时停止。
〔4〕故障停止:运转中,当M1过载时,应使PD-1、PD-2、YV 同时停止。
当M2过载时,应使PD-2、YV同时停止;PD—1在PD-2停止后延迟10s后停止。
〔5〕M1和M2电机功率都是5.5KW。
设计要求: 1、掌握继电接触器控制系统根本分析和设计能力;2、掌握可编程控制器的工作原理与结构特点;3、熟练掌握根本逻辑指令的应用;4、绘制系统的主电路图、继电接触器控制线路图〔一X〕;5、编写设计说明书〔一份〕。
设计时间:自20**年**月**日至20**年**月**日设计指导人〔签字〕:_________________________教研室主任〔签字〕:_________________________年月日前言4一、机床电气控制技术课程设计的目的5二、设计的内容与步骤5〔一〕设计的根本原如此5〔二〕设计的内容6三、系统传动方式确实定6〔1〕往复运动工作机构传动方式确实定7〔2〕传动方式的选择应使调速性质与负载特性相适8 〔3〕电动机起动方式确实定8〔4〕电气系统的保护8四电气控制方案确实定13〔一〕电气逻辑控制装置的选择13〔二〕控制方式的选择14〔三〕系统动作要求15〔四〕确定I/O点数与PLC的选型16设计总结25感谢信26参考文献27自动化控制技术被引入工业领域已经有一百多年的历史了,随着工业的迅猛开展自动化控制技术更加日新月异。
伴随着数学、控制理论计算机、电子器件的开展,出现了自动化控制技术系统,并作为一门应用科学已开展成熟,形成了自己的体系和一套行之有效的分析和设计方法。
-140忒北砂找带运辅机化东的雅血器押粗设il 感皿自菱和循环控制,并进行桦拟试-> - 农範谒试时丁以后叭西和提禹苛•■』先池:七II儿屮曲<n•南嗇if1•前言可编程控制器(PLC是一种以微处理器为核心的工业控制装置。
它将传统的继电接触器控制系统与计算机技术结合在一起,具有高可靠性、灵活通用、易于编程、使用方便等特点,因此近年来在工业自动控制、机电一体化、改造传统产业等方面得到普遍应用。
PLC的生产厂家和产品型号很多,但是基本原理相同,特别是梯形图(LD和顺序功能图(SFC程序设计方法,对所有的PLC都是一样的。
皮带运输机的PLC控制赵燕南广东省城市建设高级技校它是一个以微处理器为核心的数字运算操作的电子系统装置,专为在工业现场应用而设计,它采用可编程序的存储器,用以在其内部存储执行逻辑运算、顺序控制、定时/计数和算术运算等操作指令,并通过数字式或模拟式的输入、输出接口 , 控制各种类型的机械或生产过程。
它克服了使用继电器、接触器控制系统中因机械触点多、接线复杂、故障率高、维修复杂、功耗高、灵活性差的缺点,充分利用了微处理器,在不改变系统硬件接线的情况下,通过改变程序的设置,即可改变被控对象的运行方式的优点。
特别是PLC的程序编制,不需要专门的计算机编程语言知识,而是采用了一套以继电器梯形图为基础的简单指令形式,使用户程序编制形象、直观、方便易学;安装调试与检测也很方便。
用户在购买到所需的PLC 后,只需按说明书的提示,做少量的接线和简易的用户程序编制工作,就可灵活方便地将PLC应用于生产实践。
PLC的这些优点不但大大提高了控制系统的灵活性,特别对那些需要经常改变生产工艺的自动流水线有着重大的意义,使它的运行更加安全、方便、准确,快捷。
现代工业生产中,有许多场合需要皮带运输机,建材、化工、冶金、矿山、纺织、印染、造纸、机械等工业领域,是不可缺少的运输工具,用于运送生产原料和产品。
皮带运输机PLC控制系统设计一、系统架构设计1.传感器部分:安装在皮带运输机上的传感器可以包括运输速度传感器、物料流量传感器和皮带张力传感器等。
这些传感器能够实时采集与运输相关的参数信息,提供给PLC控制器进行处理。
2.PLC控制器:选择适合的PLC控制器,根据实际要求进行编程,实现对传感器数据的采集和处理,并根据预先设定的参数进行判定,输出相应的控制信号。
3.控制执行部分:根据PLC控制器输出的控制信号,对皮带运输机的运行进行控制。
常见的控制方式有启动、停止、速度调节、转向等。
二、PLC编程设计1.采集和处理:PLC控制器根据传感器采集的数据,对其进行处理和分析。
例如,可以通过计算连续三次数据平均值,减小因数据波动而造成的影响。
2.状态判断:根据传感器采集的数据以及预设的参数,对皮带运输机的状态进行判断。
例如,可以通过物料流量传感器判断物料是否充足,通过皮带张力传感器判断皮带是否松弛等。
3.控制输出:根据状态判断的结果和预设的控制逻辑,PLC控制器输出相应的控制信号。
例如,当物料流量不足时,PLC控制器可以输出启动信号,使皮带运输机开始运行。
三、具体功能设计1.启动和停止控制:根据传感器采集的物料流量和皮带张力等信息,PLC控制器可以自动判断何时启动或停止皮带运输机。
当物料流量低于设定值时,PLC控制器输出启动信号,使皮带运输机开始运行;当物料流量达到设定值或超过设定值时,PLC控制器输出停止信号,使皮带运输机停止运行。
2.运行速度控制:在运输过程中,根据物料的性质和工艺要求,需要调节皮带运输机的运行速度。
PLC控制器可以根据传感器采集的参数信息,自动调节皮带运输机的运行速度,以实现最佳的运输效果。
3.报警和故障诊断:根据传感器采集的数据和PLC编程设计,PLC控制器可以实时监测皮带运输机的运行状态,当出现异常情况或故障时,及时进行报警,并进行相应的故障诊断和处理。
四、安全设计与人机界面1.安全设计:在PLC控制系统设计中,安全是一个重要的考虑因素。
现代控制技术及PLC控制课程设计姓名学号班级机电101专业机械电子工程院别机械工程学院指导教师2013年7月5日概述PLC即可编程控制器(Programmable logic Controller),是指以计算机技术为基础的新型工业控制装置。
在1987年国际电工委员会(International Electrical Committee)颁布的PLC标准草案中对PLC做了如下定义:PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。
它采用可以编制程序的存储器,用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令,并能通过数字式或模拟式的输入和输出,控制各种类型的机械或生产过程。
PLC及其有关的外围设备都应该按易于与工业控制系统形成一个整体,易于扩展其功能的原则而设计。
目前PLC已经渗透到生活的各个方面,尤其是自动化控制。
在工业生本次毕业设计的题目是基于PLC三台皮带机送料控制程序的设计。
皮带机广泛运用于我们的生活中,特别是工业生产中更是必不可缺。
它被广泛应用在港口、电厂、煤矿、钢铁企业、水泥、粮食以及轻工业的生产线。
即可以运送散状物料,也可以运送成件物品。
工作过程中噪音较小,结构简单。
皮带运输机可用于水平或倾斜运输。
皮带运输机还应用与装船机、卸船机、堆取料机等连续运输移动机械上。
皮带运输机由皮带、机架、驱动滚筒、改向滚筒、承载托辊、回程托辊、张紧装置、清扫器等零部件组成。
在大型港口或大型冶金企业,皮带运输机得到最广泛的应用。
其总长度可达到十几千米。
本次设计选择了用PLC来控制皮带机的整个运行过程,PLC的运用使得系统的电路变得简明清楚,而且十分便于日后的运行维护,那么PLC究竟是什么呢?PLC在皮带机上面的应用,使的皮带机的控制机构变得简单,运行更加可靠,同时维修起来也是十分的简单方便。
目录第一章1、引言 (1)2、设计目的 (1)3、设计内容 (1)4、设计目标 (1)第二章1、分配I/O点 (2)2、输入输出电路...................... .. (3)3、主电路原理图..................... (3)4、控制系统原理图.................................................................... .45、流程图.................................................................... . (5)6、梯形图 (6)7、语句表 (13)第三章1、课程设计总结 (14)2、参考文献 (15)皮带运输机传输系统梯形图控制程序设计与调试第一章1、引言皮带机是皮带输送机的简称,皮带机运用输送带的连续或间歇运动来输送各种轻重不同的物品,既可输送各种散料,也可输送各种纸箱、包装袋等单件重量不大的件货,用途广泛。
目录摘要 .................................................................. 错误!未定义书签。
一、课设要求 (2)二、设计目的 (2)三、设计方案思路 (2)四、PLC编程的I/O编址及I/O端子接线图 (3)(一)I/O编址 (3)(二)I/O端子接线图 (3)五、PLC编程及调试 (3)(一)系统流程图 (3)(二)程序设计 (5)(三)、皮带传输控制原理 (8)六、课程设计小结 (10)七、参考文献 (11)皮带运输机传输系统梯形图控制程序设计与调试摘要:皮带机是皮带输送机的简称,皮带机运用输送带的连续或间歇运动来输送各种轻重不同的物品,既可输送各种散料,也可输送各种纸箱、包装袋等单件重量不大的件货,用途广泛。
它的控制形式也多种多样,它可以由单片机,PLC,以及计算机来控制,由于PLC为主构成的控制系统具有可靠性高、控制功能强大、性价比高等优点,是目前工业自动的首选控制装置,故本设计中采用PLC集中控制的办法。
此次设计内容中利用PLC编程来实现皮带运输机的启动和停止要求,同时对运行过程中出现故障的调试。
关键词:皮带运输机; PLC ;故障调试皮带运输机传输系统梯形图控制程序设计与调试一、课设要求1. 控制要求:(1)皮带运输机传输系统由四台电动机M1,M2,M3,M4带动起动时 M4→M3→M2→M1 (分别间隔5s)停止时 M1→M2→M3→M4 (分别间隔5s)(2)当某条皮带机发生故障时,该皮带机及其前面的皮带机立即停止,而其后的皮带机则待料运完后才停止。
例如:M2出故障,M2和M1立即停止,经5s 延时后,M3停,再经过5s,M4停(3)设置故障调试开关2. I/O编址3. 编程并调试4. I/O端子接线图二、设计目的1、熟悉步进顺空指令的编程方法;2、掌握选择性流程的编制3、掌握皮带运输机的程序设计及I/O端子接线图三、设计方案思路1、设计启动电路控制程序2、设计停止电路控制程序3、设计故障调试电路控制程序四、PLC编程的I/O编址及I/O端子接线图(一)I/O编址功能描述动作器件I/O地址启动开关SB1X001停止开关SB2X002皮带机1开KM1Y001皮带机2开KM2Y002皮带机3开KM3Y003皮带机4开KM4Y004(二)I/O端子接线图启动停止五、PLC编程及调试(一)系统流程图是M2有故障M1有故障M3有故障M4有故障M1 M2复位M1复位M1 M2 M3复位M1 M2 M3 M4复位延时5S,M2复位延时5S,M3复位延时5S,M4复位结束图1 故障调试流程图开始若X1有信号M4启动延时5s ,M3启动延时5s ,M2启动延时5s ,1启动M1复位延时5s ,M2复位延时5s ,M3复位延时5s ,M4复位判断X2是否有信号结束是否判断皮带机是否有故障否是图2 系统总流程图(二)程序设计1、状态转移图S21S22S23T2K50T3K50T2T3Y3Y2Y1S20M8002T1K50Y4T1X0X2T4T5k50T4k50T5k50T6T6RST RST RST RST S23S23S23S23图3 启动控制SFC 图 图4 停止控制步进梯形图S20S21S22S23Y3T6k50Y2Y1T6T6k50k50图5 故障调试控制步进梯形图2、PLC 程序(1)启动控制程序(2)故障调试程序(3)停止控制程序(三)、皮带传输控制原理(1)启动控制:接通PLC 的电源, 在初始化脉冲M8002 作用下进入初始状态S20。
7 皮带机输送控制系统(设计人员:)7.1设计目的(1)通过本设计,使学生掌握传统继电器-接触器控制电路与PLC的结合方法,从较高的层次对电气控制系统有系统的初步的认识。
(2)通过本设计,使学生初步掌握港口现场皮带传输系统的控制原理和方法。
7.2 设备概述及技术数据(1) 皮带机输送系统概述如图所示为某皮带机输送系统,物料经给料机、1#、2#皮带,然后根据挡板位置UP/DOWN,分别由3#、4#皮带流向1#、2#仓,现场和中控室设有急停按钮,当发生故障时按下,可使全线停机。
在中控室可对皮带系统进行手动和自动操作。
自动操作时,挡板在UP位置时,为1#流程;挡板在DOWN位置时,为2#流程。
(2) 技术数据供电电压:AC380V皮带电机 M1~M4:笼型异步电机,380V,30KW给料机电机 M5:380V,10KW挡板电机:380V,10KW7.3 设计要求(1) 控制要求a) 能够实现两个流程的自动控制。
b) 能够实现单机手动控制。
c) 上下游设备间要有互锁,保证设备顺序启动和停止。
d) 现场和中控室要有急停开关,以便发生故障时紧急停机。
e) 设有必要的电气保护(短路、过流、热保护)。
(2) 设计内容:a) 绘制电气控制原理图,包括主电路和控制电路,列出元件目录表。
b) 进行,列出I/O分配分配表。
c) 画出外部接线图。
e) 画出控制程序流程框图。
f) 设计控制程序(梯形图)。
目录一、设计目的···················二、设计任务书···················三、设计方案····················四、程序调试····················五、元器件的选择··················六、元件明细表···················七、控制柜的设计··················八、使用说明书···················九、总结······················十、参考文献····················十一、附录·····················一、设计目的通过对电气控制系统的设计,掌握电气控制系统设计的一般方法,能够设计出满足控制要求的电气原理图,安装布置图、接线图和控制箱的设计,并进行模拟调试。
目录
摘要 .................................................................. 错误!未定义书签。
一、课设要求 (2)
二、设计目的 (2)
三、设计方案思路 (2)
四、PLC编程的I/O编址及I/O端子接线图 (3)
(一)I/O编址 (3)
(二)I/O端子接线图 (3)
五、PLC编程及调试 (3)
(一)系统流程图 (3)
(二)程序设计 (5)
(三)、皮带传输控制原理 (8)
六、课程设计小结 (10)
七、参考文献 (11)
皮带运输机传输系统梯形图控制程序设计与调试
摘要:皮带机是皮带输送机的简称,皮带机运用输送带的连续或间歇运动来输送各种轻重不同的物品,既可输送各种散料,也可输送各种纸箱、包装袋等单件重量不大的件货,用途广泛。
它的控制形式也多种多样,它可以由单片机,PLC,以及计算机来控制,由于PLC为主构成的控制系统具有可靠性高、控制功能强大、性价比高等优点,是目前工业自动的首选控制装置,故本设计中采用PLC集中控制的办法。
此次设计内容中利用PLC编程来实现皮带运输机的启动和停止要求,同时对运行过程中出现故障的调试。
关键词:皮带运输机; PLC ;故障调试
皮带运输机传输系统梯形图控制程序设计与调试
一、课设要求
1. 控制要求:
(1)皮带运输机传输系统由四台电动机M1,M2,M3,M4带动
起动时 M4→M3→M2→M1 (分别间隔5s)
停止时 M1→M2→M3→M4 (分别间隔5s)
(2)当某条皮带机发生故障时,该皮带机及其前面的皮带机立即停止,而其后的皮带机则待料运完后才停止。
例如:M2出故障,M2和M1立即停止,经5s 延时后,M3停,再经过5s,M4停
(3)设置故障调试开关
2. I/O编址
3. 编程并调试
4. I/O端子接线图
二、设计目的
1、熟悉步进顺空指令的编程方法;
2、掌握选择性流程的编制
3、掌握皮带运输机的程序设计及I/O端子接线图
三、设计方案思路
1、设计启动电路控制程序
2、设计停止电路控制程序
3、设计故障调试电路控制程序
四、PLC编程的I/O编址及I/O端子接线图(一)I/O编址
功能描述动作器件I/O地址
启动开关SB1X001
停止开关SB2X002
皮带机1开KM1Y001
皮带机2开KM2Y002
皮带机3开KM3Y003
皮带机4开KM4Y004(二)I/O端子接线图
启动
停止
五、PLC编程及调试
(一)系统流程图
是
M2有故障M1有故障M3有故障M4有故障
M1 M2复位M1复位M1 M2 M3复位M1 M2 M3 M4复位延时5S,M2复位
延时5S,M3复位
延时5S,M4复位
结束
图1 故障调试流程图
开始
若X1有信号
M4启动延时5s ,M3启动
延时5s ,M2启动
延时5s ,1启动
M1复位延时5s ,M2复位
延时5s ,M3复位
延时5s ,M4复位
判断X2是否有信号
结束
是否
判断皮带机是否有故障
否
是
图2 系统总流程图
(二)程序设计
1、状态转移图。
