磁悬浮、离心机、螺杆机、多联机设备之
间的对比
磁悬浮、离心机、螺杆机和多联机是四种常见的空调设备。
它
们都有各自的特点和适用场景。
磁悬浮机
磁悬浮机是一种高效、低噪音的空调设备。
它使用磁悬浮技术，通过磁力将电机悬浮在空气中运转，减少了机械运动的摩擦和噪音。
磁悬浮机具有高效节能、运行稳定的特点，适用于大型商业建筑和
高端办公场所。
离心机
离心机利用旋转离心力将空气带入机内，以实现冷却或加热的
目的。
离心机的优点是风量大、制冷能力强，适用于大型空间的制
冷和供暖。
但是离心机运行时噪音较大，维护成本较高。
螺杆机
螺杆机是一种采用螺杆压缩和膨胀的方式实现制冷或供暖的机器。
螺杆机具有运行稳定、噪音较小、适应性强等特点。
螺杆机适
用于中型商业建筑和工业生产场所。
多联机
多联机系统由一个室外机和多个室内机组成，每个室内机可以
独立控制温度。
多联机系统的优点是灵活性高、节省空间、节能效
果好。
它适用于住宅和小型商业场所。
综上所述，磁悬浮机适用于大型商业建筑和高端办公场所，离
心机适用于大型空间，螺杆机适用于中型商业建筑和工业生产场所，多联机适用于住宅和小型商业场所。
选择合适的空调设备应根据具
体需求和场景来决定。
磁悬浮离心冷水机组、螺杆式水冷冷水机组、离心式水冷冷机组及多联机组方案比较文件目录一、总侧 ............................................................................................................................................. 错误!未指定书签。
二、氟系统与水系统的比较 ............................................................................................................. 错误!未指定书签。
三、磁悬浮冷水机组、离心式冷水机组及螺杆式冷水机组之间比较.......................................... 错误!未指定书签。
四、磁悬浮离心机组、螺杆式水冷冷水机组、离心式水冷冷机组及多联机组的年运行费用的对比错误!未指定书签。
3.1、工程概况（仅供参考） ............................................................................................................ 错误!未指定书签。
3.1、经济分析 .................................................................................................................................... 错误!未指定书签。
3.3、维护保养对比 ............................................................................................................................ 错误!未指定书签。
磁悬浮冷水机组制冷工作原理和优缺点什么是磁悬浮冷水机组磁悬浮制冷，是指离心式冷水机组采用了磁悬浮技术，降低了机械损耗，制冷运行更加高效、节能。
从结构图中我们可以看到，相较于普通的变频离心机，磁悬浮变频离心机的不同部位和关键就在于磁悬浮离心压缩机。
磁悬浮系统，它是由转子、传感器、控制器和执行器4部分组成，其中执行器包括电磁铁和功率放大器两部分。
磁悬浮轴承是一种利用磁场，使转子悬浮起来，从而在旋转时不会产生机械接触，不会产生机械摩擦，不再需要机械轴承以及机械轴承所必需的润滑系统。
磁悬浮冷水机组中，使用了磁悬浮轴承技术，利用磁场使转子悬浮起来，旋转时与叶轮没有机械接触，不会产生机械磨损，不再需要机械轴承以及相应的润滑系统。
磁悬浮冷水机有什么优势？磁悬浮变频离心冷水机，之所以比普通变频离心冷水机有优势，关键就在于磁悬浮离心压缩机。
普通离心压缩机是电机驱动通过传统的轴承传动工作的，而磁悬浮离心压缩机是通过永磁电机带动磁悬浮轴承工作的，正因为这样的工作原理，使得磁悬浮离心冷水机有了巨大的优势。
1、节能：机组在部分负荷运行条件下，峰值效率COP高达12。
以一般空调系统全年运行统计，比其它冷水机组节电率高达35%2、日常维护费用低：磁悬浮机组系统运动部件少，没有复杂的油路系统、油冷却系统油过滤器等，无需每年清洗主机，只需要做蒸发、冷凝器水垢处理清洗，蒸发冷凝器一次清洗费用为0.1~0.2万，且可节省维护时间，避免因制冷需求高峰清洗机组造成不便3、运行噪音与振动低：磁悬浮机组没有机械摩擦，具有气垫阻隔震动，机组产生的噪音和振动极低，压缩机噪音低于77dB，无需减震垫或弹簧减震器和隔音机房。
4、无摩擦损耗：没有机械轴承和齿轮，没有机械摩擦损失，没有润滑油循环，纯制冷剂压缩循环，无需润滑油的加热或冷却，与传统的离心式轴承的摩擦损失相比，磁悬浮轴承的摩擦损失仅为前者的2％左右5、启动电流低：常规大螺杆机组的配用电机大，在启动的瞬间会产生的高冲击电流，一般达到200A-600A，波及电网的稳定，因此在电网设计时必须要考虑防护措施。
麦克维尔磁悬浮离心特点麦克维尔磁悬浮离心是一种新型的离心机技术，它利用磁悬浮技术将转子悬浮在气膜中，从而实现了高速旋转。
与传统的离心机相比，麦克维尔磁悬浮离心具有以下特点：1. 高速旋转能力：麦克维尔磁悬浮离心的转子可以实现高速旋转，最高转速可达几万转每分钟。
这一特点使得磁悬浮离心在很多领域都有广泛的应用，如制药、生物技术、食品工业等。
高速旋转能力可以大大提高离心过程中的分离效率和产能。
2. 高精度悬浮控制：麦克维尔磁悬浮离心采用磁悬浮技术，通过磁力对转子进行悬浮控制。
这种控制方式可以实现非接触悬浮，并且对转子的悬浮位置进行高精度的控制。
通过精确的悬浮控制，可以有效地减少转子与离心机主体之间的摩擦，降低机械损耗，提高使用寿命。
3. 低振动、低噪音：由于麦克维尔磁悬浮离心的转子悬浮在气膜中，几乎没有与主体接触的部件，因此可以实现非常低的振动和噪音水平。
这对于精密实验和对样品要求比较高的应用非常重要，可以提高实验的可靠性和准确性。
4. 易于清洗和维护：麦克维尔磁悬浮离心的转子与主体之间没有接触，因此转子的清洗变得更加容易。
在传统离心机中，转子与主体接触的部件可能很难清洗，甚至需要经过拆卸才能进行清洗。
而磁悬浮离心的转子可以直接放入清洗液中，大大简化了清洗过程。
此外，磁悬浮离心的结构相对简单，维护成本也较低。
5. 多功能应用：麦克维尔磁悬浮离心具有很强的适应性和灵活性，可以用于多种不同的应用。
除了常见的离心分离外，磁悬浮离心还可以用于凝胶电泳、DNA 提取、核酸纯化等实验室分析和制备的过程中。
通过不同的转子和程序设置，可以实现不同样品的分离和处理，满足不同的实验需求。
总之，麦克维尔磁悬浮离心以其高速旋转能力、高精度悬浮控制、低振动低噪音、易洗涤维护和多功能应用等特点，在科学研究和工业生产中有着广泛的应用前景和价值。
随着科学技术的不断发展，磁悬浮离心将会进一步完善和应用，为相关领域的研究和生产带来更好的效果和效益。
磁悬浮离心冷水机组、螺杆式水冷冷水机组、离心式水冷冷机组及多联机组方案比较文件目录一、总侧...............................................................................................................错误!未定义书签。
二、氟系统与水系统的比较 (2)三、磁悬浮冷水机组、离心式冷水机组及螺杆式冷水机组之间比较 (6)四、磁悬浮离心机组、螺杆式水冷冷水机组、离心式水冷冷机组及多联机组的年运行费用的对比 (11)3.1、工程概况（仅供参考） (11)3.1、经济分析......................................................................................................错误!未定义书签。
3.3、维护保养对比..............................................................................................错误!未定义书签。
3.3、初投资费用分析 (15)一、总侧目前市场上中央空调系统主体上分为两类，一类为氟系统，即市场上的多联系，品牌有：大金、东芝、美的、格力、海尔等。
另一类为水机，即市场上所说的冷水机组，品牌有麦克维尔、约克、特灵、捷丰、顿汉布什，清华同方等图1：水系统示意图图2：氟系统示意图通过以上分析比较，我们可看出，无论在初投资，还是以后的运行成本，以及考虑到房间的使用者舒适度来说，采用冷水机组比较好。
模块化螺杆式冷水机组整体式模块化冷水机组单个螺杆式压缩机的制冷较离心机要小，一般从30RT--500RT所以现在大制冷的螺杆式制冷机都采用多机头方式，由微电脑统一控制、调节，并且每台压缩机都有一个单独制冷系统。

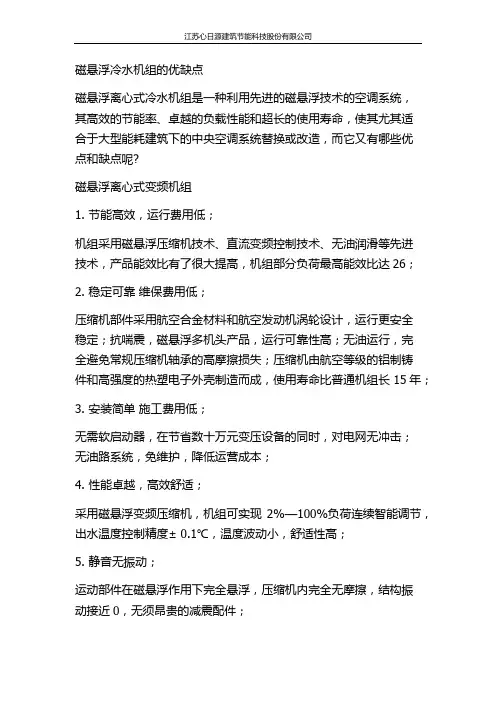

磁悬浮冷水机组的优缺点磁悬浮离心式冷水机组是一种利用先进的磁悬浮技术的空调系统，其高效的节能率、卓越的负载性能和超长的使用寿命，使其尤其适合于大型能耗建筑下的中央空调系统替换或改造，而它又有哪些优点和缺点呢?磁悬浮离心式变频机组1. 节能高效，运行费用低；机组采用磁悬浮压缩机技术、直流变频控制技术、无油润滑等先进技术，产品能效比有了很大提高，机组部分负荷最高能效比达26；2. 稳定可靠维保费用低；压缩机部件采用航空合金材料和航空发动机涡轮设计，运行更安全稳定；抗喘震，磁悬浮多机头产品，运行可靠性高；无油运行，完全避免常规压缩机轴承的高摩擦损失；压缩机由航空等级的铝制铸件和高强度的热塑电子外壳制造而成，使用寿命比普通机组长15年；3. 安装简单施工费用低；无需软启动器，在节省数十万元变压设备的同时，对电网无冲击；无油路系统，免维护，降低运营成本；4. 性能卓越，高效舒适；采用磁悬浮变频压缩机，机组可实现2%—100%负荷连续智能调节，出水温度控制精度± 0.1℃，温度波动小，舒适性高；5. 静音无振动；运动部件在磁悬浮作用下完全悬浮，压缩机内完全无摩擦，结构振动接近0，无须昂贵的减震配件；6. 绿色环保；采用环保型冷媒R134a，对臭氧层损耗为0，属正压型冷媒，避免系统混入空气的危险。
磁悬浮离心式冷水机组，总体而言缺点也不多，主要表现在造价相对较高，业主单次投入较大，尤其是在项目中使用机组台数较多时，需要多台磁悬浮离心机组来运行调节负荷时。
中央空调系统节能改造但如果运用合适的改造合作模式，可以极大的缓解业主的初期投资压力，如心日源推行的运用可从节能效益中支付投资成本的合同能源管理式的节能改造模式，可以令业主在不花钱的情况下完成对中央空调系统的替换或节能改造，不仅可以实现较高的节能效益，也可极大的降低风险，对改造方而言，是一种几乎不存在风险、又能实现优化设备、节能减耗的最为可行的降低运营成本的手段。
页眉内容磁悬浮离心冷水机组、螺杆式水冷冷水机组、离心式水冷冷机组及多联机组方案比较文件目录一、总侧............................................................................................................ 错误！未指定书签。
二、氟系统与水系统的比较............................................................................ 错误！未指定书签。
三、磁悬浮冷水机组、离心式冷水机组及螺杆式冷水机组之间比较........ 错误！未指定书签。
精心整理精心整理精心整理精心整理精心整理由微电脑统一控制调节，30RT--500RT制冷的螺杆式制冷机都采用多机头方式，由微电脑统一控制、调节，并且每台压缩机都有一个单独制冷系统。
精心整理50%以下效率精心整理精心整理精心整理精心整理精心整理四、磁悬浮离心机组、螺杆式水冷冷水机组、离心式水冷冷机组及多联机组的年运行费用的对比3.1、工程概况（仅供参考）一、概况本项目空调设计面积30000平米，每平方米的空调负荷：140-150w/m2二、选配方案2、按4台300RT普通螺杆冷水机组的运行能耗进行能耗预算4、按4200kw多联机组运行能耗进行能耗预算压降检测、油泵检测、冷媒过滤器检测，油冷却器清洗及换油、油过滤器更换、压机振动测试以电机绕阻、接触器和过载设置，维护保养工作繁杂，工作量大，还需要做蒸发、冷凝器水垢处理清洗；普通螺杆式冷水机组或离心式冷水机组在投入使用一年后的每年的维护保养费用为16-20万元。
磁悬浮机组系统运动部件少，没有复杂的油路系统、油冷却系统油过滤器等，无需每年清洗主机，只需要做蒸发、冷凝器水垢处理清洗，年维护费用低。
全寿命使用年限可以达到25年，磁悬浮机组的一年维护保养的费用很低，相对于螺杆式冷水机组或离心式冷水机组一年可以节省16万元以上。

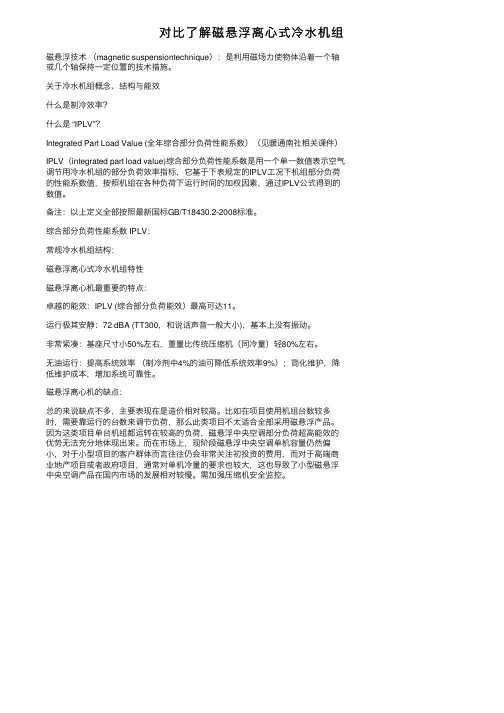

对⽐了解磁悬浮离⼼式冷⽔机组磁悬浮技术（magnetic suspensiontechnique）：是利⽤磁场⼒使物体沿着⼀个轴或⼏个轴保持⼀定位置的技术措施。
关于冷⽔机组概念、结构与能效什么是制冷效率？什么是 “IPLV”？Integrated Part Load Value (全年综合部分负荷性能系数）（见暖通南社相关课件）IPLV（integrated part load value)综合部分负荷性能系数是⽤⼀个单⼀数值表⽰空⽓调节⽤冷⽔机组的部分负荷效率指标，它基于下表规定的IPLV⼯况下机组部分负荷的性能系数值，按照机组在各种负荷下运⾏时间的加权因素，通过IPLV公式得到的数值。
备注：以上定义全部按照最新国标GB/T18430.2-2008标准。
综合部分负荷性能系数 IPLV：常规冷⽔机组结构：磁悬浮离⼼式冷⽔机组特性磁悬浮离⼼机最重要的特点：卓越的能效：IPLV (综合部分负荷能效）最⾼可达11。
运⾏极其安静：72 dBA (TT300，和说话声⾳⼀般⼤⼩)，基本上没有振动。
⾮常紧凑：基座尺⼨⼩50%左右，重量⽐传统压缩机（同冷量）轻80%左右。
⽆油运⾏：提⾼系统效率（制冷剂中4%的油可降低系统效率9%）；简化维护，降低维护成本，增加系统可靠性。
磁悬浮离⼼机的缺点：总的来说缺点不多，主要表现在是造价相对较⾼。
⽐如在项⽬使⽤机组台数较多时，需要靠运⾏的台数来调节负荷，那么此类项⽬不太适合全部采⽤磁悬浮产品。
因为这类项⽬单台机组都运转在较⾼的负荷，磁悬浮中央空调部分负荷超⾼能效的优势⽆法充分地体现出来。
⽽在市场上，现阶段磁悬浮中央空调单机容量仍然偏⼩，对于⼩型项⽬的客户群体⽽⾔往往仍会⾮常关注初投资的费⽤，⽽对于⾼端商业地产项⽬或者政府项⽬，通常对单机冷量的要求也较⼤，这也导致了⼩型磁悬浮中央空调产品在国内市场的发展相对较慢。
需加强压缩机安全监控。
胃磁悬浮变频离心式冷水机组能效实测研究’清华大学钱漾漾☆魏庆宂△邓杰文张辉摘要对国内不同城市磁悬浮冷水机组节能改造工程的实际运行效果进行了详细测试，实测数据表明，磁悬浮冷水机组在整个供冷季的平均运行能效高于相关国家标准规定的最高能效，远高于现有常规螺杆式或定速离心式冷水机组的供冷季实际运行能效。
但磁悬浮冷水机组在实际应用过程中，也存在着多台冷水机组负荷分配不均、未能充分发挥其部分负荷下的高效特点、输配系统水泵能耗偏高等问题，系统能效仍然存在很大的提升空间。
关键词磁悬浮离心式冷水机组运行实测能效节能改造0引言磁悬浮冷水机组压缩机采用磁悬浮轴承，利用磁力作用使转子处于悬浮状态，在运行时不会产生机械接触，不会产生运转摩擦损耗，从而无需润滑油系统，免除了润滑油系统的各种问题［1］。
同时，无润滑油运转使得离心式压缩机的叶轮可以实现更髙转速运行，通过减小叶轮直径、提髙转速使得离心式制冷机满足制冷量为0.2~1MW的供冷需求，大大扩充了离心式制冷机的应用范围。
作为一项新兴的髙效空调技术，磁悬浮冷水机组近年来引起了业内的广泛关注，同时其实际节能效果及经济性也存在一定的争议。
朱伟峰、杨谦、王黛娜等人实测了夏季部分负荷工况下磁悬浮冷水机组的运行效率，冷水机组实测单点性能系数分别为10,8和6.5刘拴强等人实测了磁悬浮冷水机组作为髙温冷水机组时的单点效率，在夏季满负荷工况下，当冷水供水温度为17.5°C时，冷水机组性能系数COP达到8.9。
香港某商场将普通离心机替换为磁悬浮离心机后，制冷站的全年总能耗下降了9.6%,冷水机组全年平均COP为6［6］。
上述研究多针对磁悬浮冷水机组的某一工况进行实测分析，对其在整个制冷季的运行效率缺少详细的实测与分析，同时，也缺乏对其适用性、可行性的客观评价。
综上所述，磁悬浮冷水机组在实际工程中的可应用性亟需更加综合、全面和客观的评价，并根据其特点制定合理的系统设计与运行调控策略，最大限度地发挥其性能优势，推动这一节能技术的健康发展。
