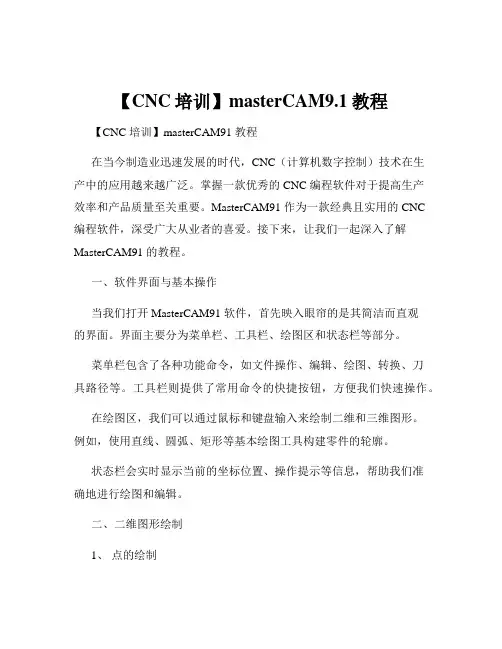

【CNC培训】masterCAM9.1教程【CNC 培训】masterCAM91 教程在当今制造业迅速发展的时代，CNC（计算机数字控制）技术在生产中的应用越来越广泛。
掌握一款优秀的 CNC 编程软件对于提高生产效率和产品质量至关重要。
MasterCAM91 作为一款经典且实用的 CNC 编程软件，深受广大从业者的喜爱。
接下来，让我们一起深入了解MasterCAM91 的教程。
一、软件界面与基本操作当我们打开 MasterCAM91 软件，首先映入眼帘的是其简洁而直观的界面。
界面主要分为菜单栏、工具栏、绘图区和状态栏等部分。
菜单栏包含了各种功能命令，如文件操作、编辑、绘图、转换、刀具路径等。
工具栏则提供了常用命令的快捷按钮，方便我们快速操作。
在绘图区，我们可以通过鼠标和键盘输入来绘制二维和三维图形。
例如，使用直线、圆弧、矩形等基本绘图工具构建零件的轮廓。
状态栏会实时显示当前的坐标位置、操作提示等信息，帮助我们准确地进行绘图和编辑。
二、二维图形绘制1、点的绘制点是构成图形的基本元素之一。
在 MasterCAM91 中，我们可以通过指定坐标值、捕捉现有图形上的点或者使用等分点等方式来绘制点。
2、直线绘制直线的绘制方法有多种，包括两点绘线、水平或垂直线、平行线、切线等。
通过输入起点和终点的坐标，或者利用捕捉功能，可以轻松绘制出所需的直线。
3、圆弧绘制圆弧的绘制可以通过指定圆心、起点和终点，或者使用相切圆弧等方式来完成。
在实际操作中，根据零件的形状和要求选择合适的绘制方法。
4、矩形和多边形绘制矩形可以通过指定两个对角点来绘制，而多边形则可以通过输入边数和顶点坐标来创建。
三、图形编辑与修改1、修剪与延伸当图形绘制完成后，可能需要对其进行修剪或延伸操作，以达到准确的形状和尺寸。
选择修剪或延伸命令，然后指定边界和要修剪或延伸的对象即可。
2、镜像与旋转对于对称的图形，可以使用镜像命令快速生成对称部分。
旋转命令则可以将图形按照指定的角度进行旋转。

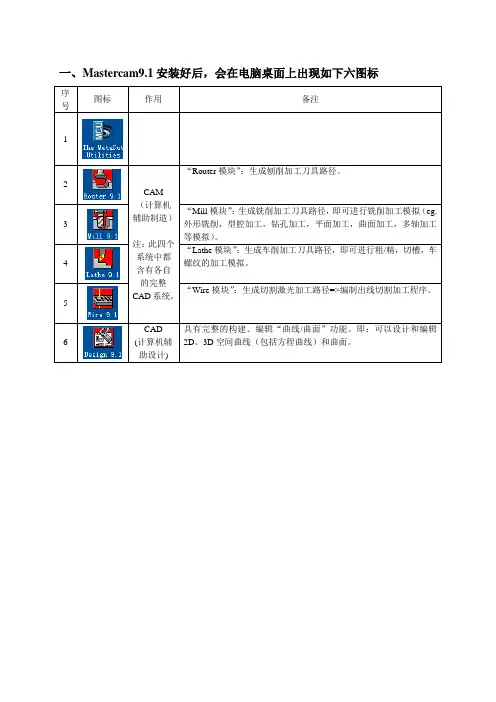

一、Mastercam9.1安装好后，会在电脑桌面上出现如下六图标序号图标作用备注12CAM（计算机辅助制造）注：此四个系统中都含有各自的完整CAD系统。
“Router模块”：生成刨削加工刀具路径。
3 “Mill模块”：生成铣削加工刀具路径，即可进行铣削加工模拟（eg.外形铣削，型腔加工，钻孔加工，平面加工，曲面加工，多轴加工等模拟）。
4 “Lathe模块”：生成车削加工刀具路径，即可进行粗/精，切槽，车螺纹的加工模拟。
5“Wire模块”：生成切割激光加工路径=>编制出线切割加工程序。
6CAD(计算机辅助设计)具有完整的构建、编辑“曲线/曲面”功能。
即：可以设计和编辑2D、3D空间曲线（包括方程曲线）和曲面。
二、点=>如下界面注：（一）标题栏：显示系统版本号+ 文件路径和名称。
（二）工具栏：集成“主菜单区”常用命令。
注：可用“/ ”来改变工具栏显示。
①Mastercam9.1所有功能都可通过主菜单中各项命令来实现；（三）主菜单区②单击主菜单中任一项，随后都会打开相应子菜单；③：返回上一级菜单；④：直接由多级子菜单直接返回主菜单。
①主菜单下的全为次菜单区；（四）次菜单区②主菜单区必须回到主功能表才能使用次菜单区；③提供了常用设置对象属性命令，包括层，颜色，样式/宽度,构图面选项等参数的设置。
三、M a s t e r c a m 9.1菜单 分类 序号图 标 作 用 主 菜 单 1显示绘图区所选图素的所有相关信息。
23对文档存储、取出、编辑、打印等操作。
4在绘图区修改图形（eg.倒角、修剪、打断、连接等）。
5转换图形用（eg.镜像、旋转、比例、平移、偏置等）。
67改变屏幕上显示的图形。
8绘制实体模型。
910编辑、管理、检查刀具路径。
1112次菜单13所绘图形的3D 深度。
14绘图时颜色设置。
15图层设置。
16对模型进行颜色、线型、图层、点的形式的设置。
17将某些属性相同的几何对象设置在一个群组中。

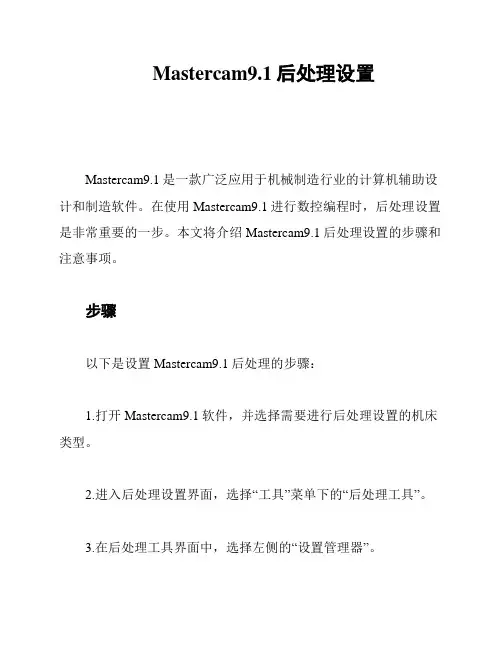

Mastercam9.1后处理设置Mastercam9.1是一款广泛应用于机械制造行业的计算机辅助设计和制造软件。
在使用Mastercam9.1进行数控编程时，后处理设置是非常重要的一步。
本文将介绍Mastercam9.1后处理设置的步骤和注意事项。
步骤以下是设置Mastercam9.1后处理的步骤：1.打开Mastercam9.1软件，并选择需要进行后处理设置的机床类型。
2.进入后处理设置界面，选择“工具”菜单下的“后处理工具”。
3.在后处理工具界面中，选择左侧的“设置管理器”。
4.在设置管理器中，将光标定位到当前使用的后处理器上，并点击右键选择“编辑”。
5.进入后处理器编辑界面后，可以对后处理器进行各种设置。
6.首先，需要设置后处理的输出文件路径。
点击“文件”菜单下的“设置文件名”选项，设置输出文件的路径和文件名。
7.接下来，根据具体的机床和加工需求，可以进行一些其他的设置，例如刀具补偿、刀具半径补偿、进给速度等。
8.对于一些特殊的加工工艺，还可以在后处理器编辑界面中添加自定义的代码段，以满足特定的加工需求。
9.设置完所有的参数后，点击保存并关闭后处理器编辑界面。
10.返回到设置管理器界面，可以将当前设置的后处理器设为默认后处理器，以便在以后的操作中直接使用。
11.完成所有的设置后，可以关闭后处理工具界面，开始进行数控编程。
注意事项在进行Mastercam9.1后处理设置时，需要注意以下几点：1.不同机床类型所需的后处理设置可能有所不同，在选择后处理器时要根据实际的机床类型进行选择。
2.在进行后处理设置之前，要先了解机床的技术参数和加工要求，确保后处理器的设置与之相符。
3.后处理的输出文件路径要设置在合适的位置，方便后续的操作和查找。
4.在进行一些高级的设置时，要小心操作，确保设置的正确性和安全性。
5.在使用自定义代码段时，要谨慎选择和添加代码，确保其适用性和正确性。
6.建议在进行后处理设置之前先做好程序的检查和验证，以减少出错的可能性。

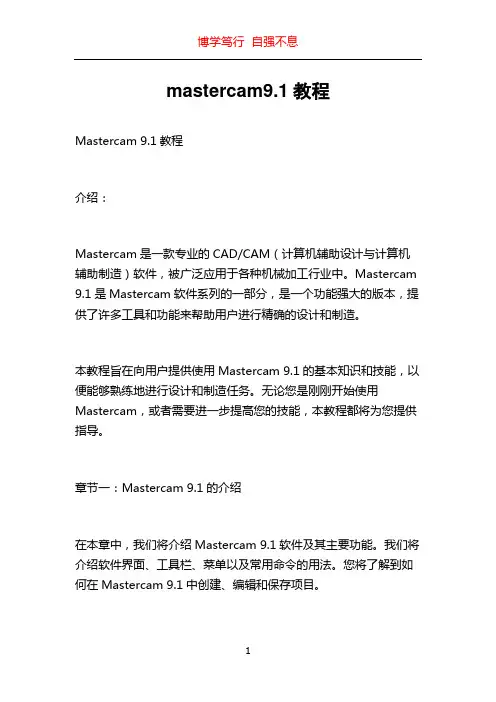

mastercam9.1教程Mastercam 9.1教程介绍：Mastercam是一款专业的CAD/CAM（计算机辅助设计与计算机辅助制造）软件，被广泛应用于各种机械加工行业中。
Mastercam 9.1是Mastercam软件系列的一部分，是一个功能强大的版本，提供了许多工具和功能来帮助用户进行精确的设计和制造。
本教程旨在向用户提供使用Mastercam 9.1的基本知识和技能，以便能够熟练地进行设计和制造任务。
无论您是刚刚开始使用Mastercam，或者需要进一步提高您的技能，本教程都将为您提供指导。
章节一：Mastercam 9.1的介绍在本章中，我们将介绍Mastercam 9.1软件及其主要功能。
我们将介绍软件界面、工具栏、菜单以及常用命令的用法。
您将了解到如何在Mastercam 9.1中创建、编辑和保存项目。
章节二：二维绘图本章将重点介绍在Mastercam 9.1中进行二维绘图的基本技巧。
我们将学习如何绘制直线、圆、多边形等常用图形，并掌握如何使用修剪、延伸、偏移等工具来修改图形。
您还将学习到如何添加文本、尺寸以及标记等注释。
章节三：三维建模在本章中，我们将学习使用Mastercam 9.1进行三维建模的方法。
我们将探索如何创建复杂的三维几何体，包括利用旋转、偏移、拉伸等功能。
此外，您将了解到如何应用不同的材质和纹理来增强模型的外观。
章节四：零件编程本章将重点介绍如何使用Mastercam 9.1进行零件编程。
我们将学习如何生成切削路径和刀具路径，以及选择合适的刀具、切削参数和加工策略。
您还将学习如何进行仿真和验证，以确保程序的准确性和安全性。
章节五：数控编程在本章中，我们将深入研究Mastercam 9.1中的数控编程功能。
您将学习使用G代码和M代码进行编程，并了解如何进行底片切削和多轴加工。
我们还将介绍如何进行自动化编程，以提高生产效率。
章节六：后处理和仿真本章将介绍如何进行后处理和仿真操作。
