10年高考物理试题汇编含2020-13 磁场1(原卷版)

三观一统十年高考真题精解02 相互作用与牛顿运动定律十年树木，百年树人，十年磨一剑。

本专辑按照最新2020年考纲，对近十年高考真题精挑细选，去伪存真，挑选符合最新考纲要求的真题，按照考点/考向同类归纳，难度分层精析，对全国卷Ⅰ具有重要的应试性和导向性。

三观指的观三题（观母题、观平行题、观扇形题），一统指的是统一考点/考向，并对十年真题进行标灰（调整不考或低频考点标灰色）。

（一）2020考纲（二）本节考向题型研究汇总一、考向题型研究一：滑动摩擦力的方向判断及其大小求解问题（2010年新课标Ⅰ卷T18）如图所示，一物块置于水平地面上。

当用与水平方向成600角的力F 1拉物块时，物块做匀速直线运动；当改用与水平方向成300角的力F 2推物块时，物块仍做匀速直线运动。

若F 1和F 2的大小相等，则物块与地面之间的动摩擦因数为（ ）A.1B. 2C.122-D.1-2（2015年新课标Ⅰ卷T20）如图（a ），一物块在t=0时刻滑上一固定斜面，其运动的v —t 图线如图（b ）所示。

若重力加速度及图中的0v 、1v 、1t 均为已知量，则可求出（ ）A ．斜面的倾角B ．物块的质量C ．物块与斜面间的动摩擦因数D ．物块沿斜面向上滑行的最大高度（2012年新课标Ⅰ卷T24）拖把是由拖杆和拖把头构成的擦地工具（如图）。

设拖把头的质量为m,拖杆质量可忽略；拖把头与地板之间的动摩擦因子为常数μ，重力加速度为g 。

某同学用该拖把在水平地板上拖地时，沿拖杆方向推拖把，拖杆与竖直方向的夹角为θ。

⑴若拖把头在地板上匀速移动，求推拖把的力的大小。

⑵设能使该拖把在地板上从静止刚好开始运动的水平推力与此时地板对拖把的正压力的比值为λ。

已知存在一临界角θ0，若θ≤θ0，则不管沿拖杆方向的推力多大，都不可能使该拖把从静止开始运动。

求这一临界角的正切tanθ0（2015年新课标Ⅰ卷T25）一长木板置于粗糙水平地面上，木板左端放置一小物块，在木板右方有一墙壁，木板右端与墙壁的距离为4.5m ，如图(a)所示。

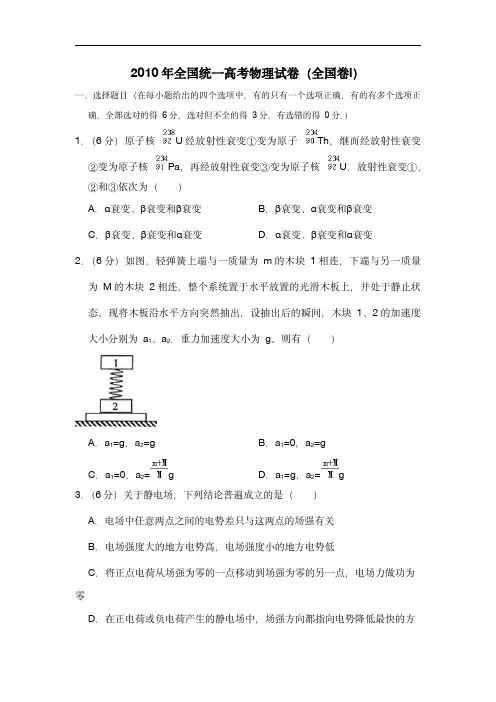

2010年全国统一高考物理试卷（全国卷Ⅰ）一、选择题目（在每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得6分，选对但不全的得3分，有选错的得0分．）1．（6分）原子核U经放射性衰变①变为原子Th，继而经放射性衰变②变为原子核Pa，再经放射性衰变③变为原子核U．放射性衰变①、②和③依次为（）A．α衰变、β衰变和β衰变B．β衰变、α衰变和β衰变C．β衰变、β衰变和α衰变D．α衰变、β衰变和α衰变2．（6分）如图，轻弹簧上端与一质量为m的木块1相连，下端与另一质量为M的木块2相连，整个系统置于水平放置的光滑木板上，并处于静止状态。

现将木板沿水平方向突然抽出，设抽出后的瞬间，木块1、2的加速度大小分别为a1、a2．重力加速度大小为g。

则有（）A．a1=g，a2=g B．a1=0，a2=gC．a1=0，a2=g D．a1=g，a2=g3．（6分）关于静电场，下列结论普遍成立的是（）A．电场中任意两点之间的电势差只与这两点的场强有关B．电场强度大的地方电势高，电场强度小的地方电势低C．将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功为零D．在正电荷或负电荷产生的静电场中，场强方向都指向电势降低最快的方向4．（6分）某地的地磁场磁感应强度的竖直分量方向向下，大小为4.5×10﹣5T．一灵敏电压表连接在当地入海河段的两岸，河宽100m，该河段涨潮和落潮时有海水（视为导体）流过。

设落潮时，海水自西向东流，流速为2m/s。

下列说法正确的是（）A．电压表记录的电压为5mV B．电压表记录的电压为9mVC．河南岸的电势较高D．河北岸的电势较高5．（6分）一水平抛出的小球落到一倾角为θ的斜面上时，其速度方向与斜面垂直，运动轨迹如图中虚线所示．小球在竖直方向下落的距离与在水平方向通过的距离之比为（）A．B．C．tanθD．2tanθ6．（6分）如图为两分子系统的势能E p与两分子间距离r的关系曲线。

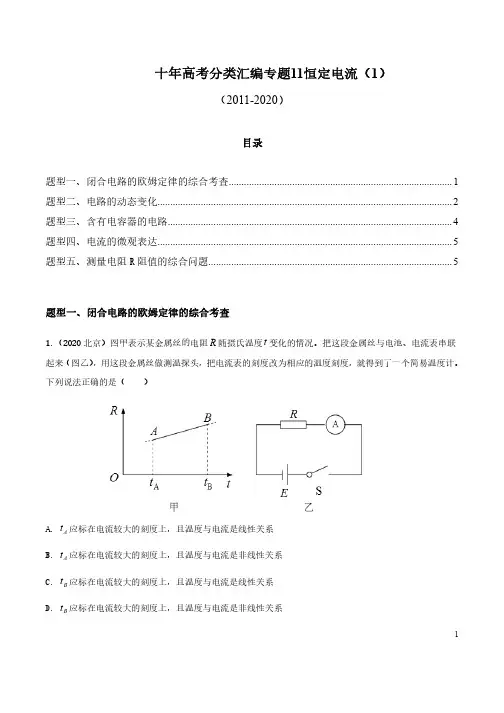

十年高考分类汇编专题11恒定电流（1）（2011-2020）目录题型一、闭合电路的欧姆定律的综合考查 (1)题型二、电路的动态变化 (2)题型三、含有电容器的电路 (4)题型四、电流的微观表达 (5)题型五、测量电阻R阻值的综合问题 (5)题型一、闭合电路的欧姆定律的综合考查1.（2020北京）图甲表示某金属丝的电阻R随摄氏温度t变化的情况。

把这段金属丝与电池、电流表串联起来（图乙），用这段金属丝做测温探头，把电流表的刻度改为相应的温度刻度，就得到了一个简易温度计。

下列说法正确的是（ ）t应标在电流较大的刻度上，且温度与电流是线性关系A.At应标在电流较大的刻度上，且温度与电流是非线性关系B.AC. B t应标在电流较大的刻度上，且温度与电流是线性关系D. B t应标在电流较大的刻度上，且温度与电流是非线性关系122.（2019江苏）如图所示的电路中，电阻R=2Ω．断开S 后，电压表的读数为3V；闭合S 后，电压表的读数为2V，则电源的内阻r为（ ）A. 1ΩB. 2ΩC. 3ΩD. 4Ω3.（2016江苏卷）如图所示的电路中，电源电动势为12 V，内阻为2 Ω，四个电阻的阻值已在图中标出．闭合开关S，下列说法正确的有（ ）A.路端电压为10 VB.电源的总功率为10 WC.a、b 间电压的大小为5 VD.a、b 间用导线连接后，电路的总电流为1 A题型二、电路的动态变化4.（2020江苏）某汽车的电源与启动电机、车灯连接的简化电路如图所示。

当汽车启动时，开关S 闭合，电机工作，车灯突然变暗，此时（ ）A. 车灯的电流变小B. 路端电压变小C. 电路的总电流变小D. 电源的总功率变大35.（2014上海）如图，电路中定值电阻阻值R 大于电源内阻阻值r。

将滑动变阻器滑片向下滑动，理想电压表V1、V2、V3示数变化量的绝对值分别为△V1、△V2、△V3，理想电流表A 示数变化量的绝对值△I，则（ ）A.A 的示数增大B.V2的示数增大C.△V3与△I 的比值大于rD. △V1大于△V26.（2019全国2）某小组利用图（a）所示的电路，研究硅二极管在恒定电流条件下的正向电压U 与温度t 的关系，图中V1和V2为理想电压表；R 为滑动变阻器，R0为定值电阻（阻值100 Ω）；S 为开关，E 为电源。

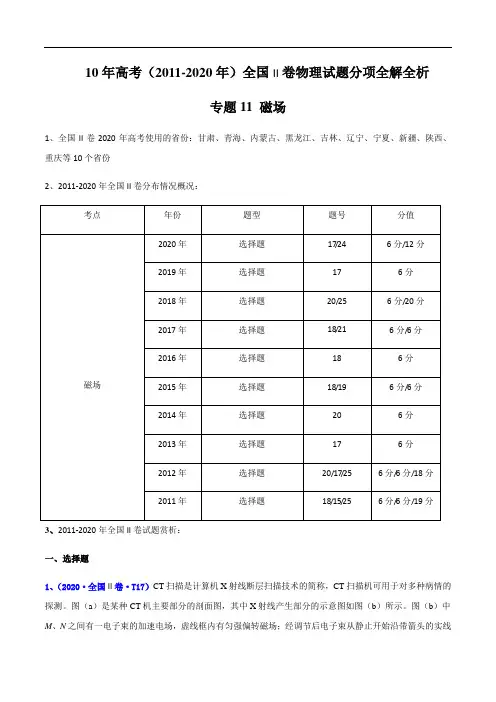

10年高考（2011-2020年）全国II卷物理试题分项全解全析专题11 磁场1、全国II卷2020年高考使用的省份：甘肃、青海、内蒙古、黑龙江、吉林、辽宁、宁夏、新疆、陕西、重庆等10个省份2、2011-2020年全国II卷分布情况概况：3、2011-2020年全国II卷试题赏析：一、选择题1、（2020·全国II卷·T17）CT扫描是计算机X射线断层扫描技术的简称，CT扫描机可用于对多种病情的探测。

图（a）是某种CT机主要部分的剖面图，其中X射线产生部分的示意图如图（b）所示。

图（b）中M、N之间有一电子束的加速电场，虚线框内有匀强偏转磁场；经调节后电子束从静止开始沿带箭头的实线所示的方向前进，打到靶上，产生X射线（如图中带箭头的虚线所示）；将电子束打到靶上的点记为P点。

则（）A. M处的电势高于N处的电势B. 增大M、N之间的加速电压可使P点左移C. 偏转磁场的方向垂直于纸面向外D. 增大偏转磁场磁感应强度的大小可使P点左移2、（2019·全国II卷·T17）如图，边长为l的正方形abcd内存在匀强磁场，磁感应强度大小为B，方向垂直于纸面（abcd所在平面）向外．ab边中点有一电子发源O，可向磁场内沿垂直于ab边的方向发射电子．已知电子的比荷为k．则从a、d两点射出的电子的速度大小分别为A.14kBl，5kBlB. 14kBl，54kBlC. 12kBl，5kBlD. 12kBl，54kBl3、（2018·全国II卷·T20）如图，纸面内有两条互相垂直的长直绝缘导线L1、L2，L1中的电流方向向左，L2中的电流方向向上；L1的正上方有a、b两点，它们相对于L2对称。

整个系统处于匀强外磁场中，外磁场的磁感应强度大小为B0，方向垂直于纸面向外。

已知a、b两点的磁感应强度大小分别为和，方向也垂直于纸面向外。

则（）A. 流经L 1的电流在b 点产生的磁感应强度大小为B. 流经L 1的电流在a 点产生的磁感应强度大小为C. 流经L 2的电流在b 点产生的磁感应强度大小为D. 流经L 2的电流在a 点产生的磁感应强度大小为4、（2017·全国II 卷·T18）如图，虚线所示的圆形区域内存在一垂直于纸面的匀强磁场，P 为磁场边界上的一点。

磁场 电磁感应1．(2000)如图所示，两根平行放置的长直导线a 和b 载有大小相同方向相反的电流，a 受到的磁场力大小为1F ，当加入一与导线所在平面垂直的匀强磁场后，a 受到的磁场力大小变为2F ，则此时b 受到的磁场力大小变为（A ）2F ， （B ）21F F -， （C ）21F F + （D ）212F F -2．(2000)如图（a ），圆形线圈P 静止在水平桌面上，其正上方悬挂一相同的线圈Q ，P 和Q 共轴，Q 中通有变化电流，电流随时间变化的规律如图（b ）所示，P 所受的重力为G ，桌面对P 的支持力为N ，则（A ）1t 时刻N ＞G 。

（B ）2t 时刻N ＞G 。

（C ）2t 时刻N ＜G 。

（D ）4t 时刻N=G 。

3．（2000）如图所示，固定水平桌面上的金属框架cdef ，处在竖直向下的匀强磁场中，金属棒ab 搁在框架上，可无摩擦滑动，此时adeb 构成一个边长为I 的正方形，棒的电阻为r ，其余部分电阻不计，开始时磁感强度为0B 。

（1）若从0=t 时刻起，磁感强度均匀增加，每秒增量为k ，同时保持棒静止，求棒中的感应电流，在图上标出感应电流的方向。

（2）在上述（1）情况中，始终保持棒静止，当1t t =秒末时需加的垂直于棒的水平拉力为多大？ （3）若从0=t 时刻起，磁感强度逐渐减小，当棒以恒定速度v 向右作匀速运动时，可使棒中不产生感应电流，则磁感强度应怎样随时间变化（写出B 与t 的关系式）？4．(2001)如图所示，有两根和水平方向成。

角的光滑平行的金属轨道，上端接有可变电阻R，下端足够长，空间有垂直于轨道平面的匀强磁场，磁感强度为及一根质量为m的金属杆从轨道上由静止滑下。

经过足够长的时间后，金属杆的速度会趋近于一个最大速度几，则（A）如果B增大，v m将变大（B）如果α变大，v m将变大（C）如果R变大，v m将变大（D）如果m变小，v m将变大5．(2001)如图所示是一种延时开关，当S1闭合时，电磁铁F将衔铁D吸下，C线路接通。

10年高考（2010-2019）全国1卷物理试题分类解析（解析版）专题10 磁场江苏省特级教师学科网金牌名师戴儒京解析一、选择题1.（2011年）14.为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的环形电流I引起的。

在下列四个图中，正确表示安培假设中环形电流方向的是【解析】本题主要考查地磁场及安培定则。

地磁的N极在地理南极附近，地磁的S极在地理北极附近。

地球自转形成的环形电流在垂直于地轴的平面，此电流形成的地磁N极在地理南极附近，因此用右手握住环形电流时，拇指应指向地理南极。

因此，选项B正确。

【答案】B。

2.（2013年）18．如图，是半径为R的圆柱形匀强磁场区域的横截面（纸面），磁感应强度大小为B，方向垂直于纸面向外，一电荷量为q（q>0）。

质量为m的粒子沿平行于直径ab的方向射入磁场区域，射入点与ab的距离为，已知粒子射出磁场与射入磁场时运动方向间的夹角为60°，则粒子的速率为（不计重力）A．B．C ．D ．【解析】本题考查洛伦兹力、牛顿第二定律和几何关系。

较容易。

画出粒子在磁场中的运动轨迹，由几何关系可知，粒子在磁场中偏转运动的圆弧轨迹的圆心角为60o，则圆弧半径为。

对粒子在磁场中的运动有。

解得：。

选项ACD 错误B 正确。

【答案】B【点评】注意粒子速度偏向角与轨迹圆弧所对圆心角的关系。

3（2014年）15．关于通电直导线在匀强磁场中所受的安培力，下列说法正确的是 （ ） A ．安培力的方向可以不垂直于直导线B ．安培力的方向总是垂直于磁场的方向C ．安培力的大小与通电直导线和磁场方向的夹角无关D ．将直导线从中点折成直角，安培力的大小一定变为原来的一半【解析】根据左手定则，A 错误，B 正确；根据安培力的大小公式αsin BIL F =，C 错误；将直导线从中点折成直角，安培力的大小一定变为原来的22（如下图）【答案】15． （ B ）4.（2014年）16．如图，MN 为铝质薄平板，铝板上方和下方分别有垂直于图平面的匀强磁场（未画出）。

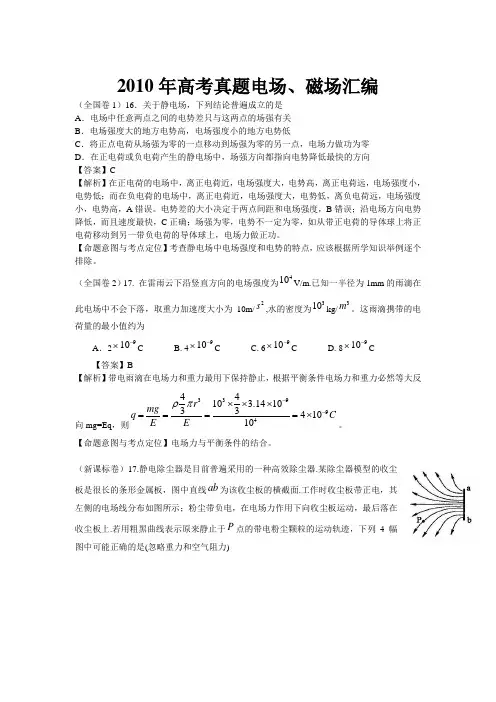

2010年高考真题电场、磁场汇编（全国卷1）16．关于静电场，下列结论普遍成立的是 A ．电场中任意两点之间的电势差只与这两点的场强有关 B ．电场强度大的地方电势高，电场强度小的地方电势低C ．将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功为零D ．在正电荷或负电荷产生的静电场中，场强方向都指向电势降低最快的方向 【答案】C【解析】在正电荷的电场中，离正电荷近，电场强度大，电势高，离正电荷远，电场强度小，电势低；而在负电荷的电场中，离正电荷近，电场强度大，电势低，离负电荷远，电场强度小，电势高，A 错误。

电势差的大小决定于两点间距和电场强度，B 错误；沿电场方向电势降低，而且速度最快，C 正确；场强为零，电势不一定为零，如从带正电荷的导体球上将正电荷移动到另一带负电荷的导体球上，电场力做正功。

【命题意图与考点定位】考查静电场中电场强度和电势的特点，应该根据所学知识举例逐个排除。

（全国卷2）17. 在雷雨云下沿竖直方向的电场强度为410V/m.已知一半径为1mm 的雨滴在此电场中不会下落，取重力加速度大小为10m/2s ,水的密度为310kg/3m 。

这雨滴携带的电荷量的最小值约为A ．2⨯910-C B. 4⨯910-C C. 6⨯910-C D. 8⨯910-C【答案】B 【解析】带电雨滴在电场力和重力最用下保持静止，根据平衡条件电场力和重力必然等大反向mg=Eq ，则339944410 3.14103341010r mgq C EEρπ--⨯⨯⨯====⨯。

【命题意图与考点定位】电场力与平衡条件的结合。

（新课标卷）17.静电除尘器是目前普遍采用的一种高效除尘器.某除尘器模型的收尘板是很长的条形金属板，图中直线ab 为该收尘板的横截面.工作时收尘板带正电，其左侧的电场线分布如图所示；粉尘带负电，在电场力作用下向收尘板运动，最后落在收尘板上.若用粗黑曲线表示原来静止于P 点的带电粉尘颗粒的运动轨迹，下列4幅图中可能正确的是(忽略重力和空气阻力)答案：A解析：粉尘受力方向应该是电场线的切线方向，从静止开始运动时，只能是A 图那样，不可能出现BCD 图的情况。

原创精品资源学科网独家享有版权，侵权必究！三观一统十年高考真题精解 09十年树木，百年树人，十年磨一剑。

本专辑按照最新2020年考纲，对近十年高考真题精挑细选，去伪存真，挑选符合最新考纲要求的真题，按照考点/考向同类归纳，难度分层精析，对全国卷Ⅰ具有重要的应试性和导向性。

三观指的观三题（观母题、观平行题、观扇形题），一统指的是统一考点/考向，并对十年真题进行标灰（调整不考或低频考点标灰色）。

（一）2020考纲主题内容要求 电磁感应电磁感应现象 Ⅰ 磁通量Ⅰ 法拉第电磁感应定律 Ⅱ 楞次定律 Ⅱ 自感、涡流Ⅰ（二）本节考向题型研究汇总题型导向考点/考向楞次定律（1）产生感应电流的条件；（2）闭合回路中感应电流的方向。

原创精品资源学科网独家享有版权，侵权必究！法拉第电磁感应定律（1）电磁感应现象的本质；（2）产生感应电动势的两种情况； （3）电磁感应定律的综合应用。

一、考向题型研究一：楞次定律（2018年新课标Ⅰ卷T19）如图，两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路。

将一小磁针悬挂在直导线正上方，开关未闭合时小磁针处于静止状态。

下列说法正确的是（ ）A ．开关闭合后的瞬间，小磁针的N 极朝垂直纸面向里的方向转动B ．开关闭合并保持一段时间后，小磁针的N 极指向垂直纸面向里的方向C ．开关闭合并保持一段时间后，小磁针的N 极指向垂直纸面向外的方向D ．开关闭合并保持一段时间再断开后的瞬间，小磁针的N 极朝垂直纸面向外的方向转动（2017年新课标Ⅰ卷T18）扫描隧道显微镜（STM）可用来探测样品表面原子尺度上的形貌。

为了有效隔离外界振动对STM的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小振动，如图所示。

无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及左右振动的衰减最有效的方案是（2015年新课标Ⅰ卷T19）1824年，法国科学家阿拉果完成了著名的“圆盘实验”实验中将一铜圆盘水平放置，在其中心正上方用柔软细线悬挂一枚可以自由旋转的磁针，如图所示。

【2013高考真题】（2013·新课标Ⅰ卷）17.如图.在水平面(纸面)内有三根相同的均匀金属棒ab、ac和MN，其中ab、ac在a点接触，构成“V”字型导轨。

空间存在垂直于纸面的均匀磁场。

用力使MN向右匀速运动，从图示位置开始计时，运动中MN始终与∠bac的平分线垂直且和导轨保持良好接触。

下列关于回路中电流i与时间t的关系图线.可能正确的是（2013·新课标II卷）16.如图，在光滑水平桌面上有一边长为L、电阻为R的正方形导线框；在导线框右侧有一宽度为d（d＞L ）的条形匀强磁场区域，磁场的边界与导线框的一边平行，磁场方向竖直向下。

导线框以某一初速度向右运动，t=0时导线框的的右边恰与磁场的左边界重合，随后导线框进入并通过磁场区域。

下列v-t图像中，可能正确描述上述过程的是（2013·天津卷）3、如图所示，纸面内有一矩形导体闭合线框abcd，ab边长大于bc边长，置于垂直纸面向里、边界为MN的匀强磁场外，线框两次匀速地完全进入磁场，两次速度大小相同，方向均垂直于MN。

第一次ab边平行MN进入磁场，线框上产生的热量为，通过线框导体横截面积的电量为；第二次bc边平行于MN进入磁场，线框上产生的热量为，通过线框导体横截面的电荷量为，则（）A. B.C. D.（2013·大纲卷）17．纸面内两个半径均为R的圆相切于O点，两圆形区域内分别存在垂直纸面的匀强磁场，磁感应强度大小相等、方向相反，且不随时间变化。

一长为2R的导体杆OA绕过O 点且垂直于纸面的轴顺时针匀速旋转，角速度为ω，t＝0时，OA恰好位于两圆的公切线上，如图所示。

若选取从O指向A的电动势为正，下列描述导体杆中感应电动势随时间变化的图像可能正确的是（）A ωO（2013·四川卷）7．如图所示，边长为L 、不可形变的正方形导线框内有半径为r 的圆形磁场区域，其磁感应强度B 随时间t 的变化关系为B= kt (常量k>0)。

1十年高考分类汇编专题15电磁感应（2011-2020）目录题型一、有效长度、楞次定律的理解与认识 .................................................................................... 1 题型二、电磁感应中的图像类问题 .................................................................................................... 8 题型三、互感与自感现象的考查 ...................................................................................................... 10 题型四、压轴大题—法拉第电磁感应定律与动力学、能量的综合考查 .. (11)题型一、有效长度、楞次定律的理解与认识1.（2020全国3）如图，一边长为l 0的正方形金属框abcd 固定在水平面内，空间存在方向垂直于水平面、磁感应强度大小为B0的均匀导体棒以速率v 自左向右在金属框上匀速滑过，滑动过程中导体棒始终与ac 垂直且中点位于ac 上，导体棒与金属框接触良好。

已知导体棒单位长度的电阻为r ，金属框电阻可忽略。

将导体棒与a 点之间的距离记为x ，求导体棒所受安培力的大小随x（00x ≤≤）变化的关系式。

2.（2020全国3）如图，水平放置的圆柱形光滑玻璃棒左边绕有一线圈，右边套有一金属圆环。

圆环初始时静止。

将图中开关S 由断开状态拨至连接状态，电路接通的瞬间，可观察到（ ）A. 拨至M端或N端，圆环都向左运动B. 拨至M端或N端，圆环都向右运动C. 拨至M端时圆环向左运动，拨至N端时向右运动D. 拨至M端时圆环向右运动，拨至N端时向左运动3.（2020全国2）管道高频焊机可以对由钢板卷成的圆管的接缝实施焊接。

磁场总题数：45题第1题 (2005年普通高等学校招生全国统一考试理科综合能力测试（全国卷Ⅰ）)<>第1题答案：<>第2题 (2004年普通高等学校招生全国统一考试理科综合能力测试（北京卷·旧课程卷）)<>第2题答案：<>第3题 (2004年普通高等学校春季招生考试理科综合能力测试（北京卷旧课程卷）)<>第3题答案：<>第4题 (2003年普通高等学校招生全国统一考试理科综合能力测试（全国新课程卷）)<>第4题答案：<>第5题 (2003年普通高等学校招生全国统一考试理科综合能力测试（全国旧课程卷）)<> 第5题答案：<>第6题 (2002年普通高等学校招生全国统一考试物理（广东广西卷）)<> 第6题答案：<>第7题 (2002年普通高等学校春季招生考试综合能力测试（上海卷）)<> 第7题答案：<>第8题 (2002年普通高等学校春季招生全国统一考试理科综合能力测试(京皖蒙卷))<>第8题答案：<>第9题 (2001年普通高等学校招生全国统一考试理科综合能力测试（浙江、江苏等13省卷）)<> 第9题答案：<>第10题 (2000年普通高等学校招生全国统一考试物理（上海卷）)<> 第10题答案：<>第11题 (2000年普通高等学校春季招生考试物理（京皖卷）)<> 第11题答案：<>第12题 (1998年普通高等学校招生全国统一考试物理（全国卷）)<>第12题答案：<>第13题 (2005年普通高等学校招生全国统一考试理科综合能力测试（全国卷Ⅲ）)<> 第13题答案：<> 第14题 (2005年普通高等学校招生全国统一考试理科综合能力测试（天津卷）)<> 第14题答案：<> 第15题 (2005年普通高等学校招生全国统一考试物理（江苏卷）)<> 第15题答案：<> 第16题 (2005年普通高等学校招生全国统一考试物理（广东卷))<> 第16题答案：第17题 (2005年普通高等学校招生全国统一考试物理（广东卷))<> 第17题答案：<>第18题 (2005年普通高等学校招生全国统一考试物理（上海卷）)<> 第18题答案：<>第19题 (2005年普通高等学校招生全国统一考试物理（上海卷）)<>第19题答案：<>第20题 (2004年普通高等学校招生全国统一考试理科综合能力测试（全国卷Ⅰ旧课程卷）)<> 第20题答案：<> 第21题 (2004年普通高等学校招生全国统一考试理科综合能力测试(全国卷Ⅲ))<> 第21题答案：<>第22题 (2004年普通高等学校招生全国统一考试理科综合能力测试(全国卷Ⅳ))<> 第22题答案：<>总题数：22题第23题 (2004年普通高等学校招生全国统一考试理科综合能力测试（天津卷）)<> 第23题答案：<>第24题 (2004年普通高等学校招生全国统一考试物理（广东卷）)<> 第24题答案：<> 第25题 (2003年普通高等学校招生全国统一考试物理（江苏、广东卷·新课程卷）)<> 第25题答案：<> 第26题 (2003年普通高等学校春季招生考试理科综合能力测试（北京卷旧课程卷）)<> 第26题答案：<> 第27题 (2002年普通高等学校招生全国统一考试理科综合能力测试(全国卷))<>第27题答案：<>第28题 (2002年普通高等学校招生全国统一考试理科综合能力测试（天津、山西、江西卷新课程卷）)<> 第28题答案：<> 第29题 (2002年普通高等学校招生全国统一考试物理（上海卷）)<> 第29题答案：<>第30题 (2002年普通高等学校招生全国统一考试物理（上海卷）)<> 第30题答案：<> 第31题 (2001年普通高等学校招生全国统一考试物理（全国卷）)<>第31题答案：<>第32题 (2001年普通高等学校招生全国统一考试理科综合能力测试（浙江、江苏等13省卷）)<> 第32题答案：<> 第33题 (2001年普通高等学校招生全国统一考试物理（广东、河南卷）)<> 第33题答案：<> 第34题 (2000年普通高等学校招生全国统一考试物理（全国卷）)<> 第34题答案：<> 第35题 (2000年普通高等学校招生全国统一考试物理（天津、江西卷）)<> 第35题答案：<>第36题 (2000年普通高等学校招生全国统一考试理科综合能力测试（吉林、江苏、浙江卷）)<> 第36题答案：<>第37题 (2000年普通高等学校春季招生考试物理（京皖卷）)<> 第37题答案：<> 第38题 (1999年普通高等学校招生全国统一考试物理（全国卷）)<> 第38题答案：<>第39题 (1999年普通高等学校招生全国统一考试物理（上海卷）)<> 第39题答案：<>第40题 (1998年普通高等学校招生全国统一考试物理（全国卷）)<> 第40题答案：<>第41题 (1998年普通高等学校招生全国统一考试物理（上海卷）)<> 第41题答案：<>第42题 (1997年普通高等学校招生全国统一考试物理（全国卷）)<> 第42题答案：<>第43题 (1996年普通高等学校招生全国统一考试物理（全国卷）)<> 第43题答案：<>第44题 (1996年普通高等学校招生全国统一考试物理（全国卷）)<>第44题答案：<> 第45题 (1996年普通高等学校招生全国统一考试物理（上海卷）)<>第45题答案：<>。

2010年高考物理试题分类汇编——磁场（全国卷1）26．（21分）如下图，在0x ≤≤区域内存在与xy 平面垂直的匀强磁场，磁感应强度的大小为B.在t=0时刻，一位于坐标原点的粒子源在xy 平面内发射出 大量同种带电粒子，所有粒子的初速度大小相同，方向与y 轴正方向的夹角分布在0～180°范围内。

已知沿y 轴正方向发射的粒子在0t t =时刻刚好从磁场边界上,)P a解得a R 332=23sin ==R a θ，则粒子做圆周运动的的圆心角为120°，周期为03t T =粒子做圆周运动的向心力由洛仑兹力提供，根据牛顿第二定律得R T m Bqv 2)2(π=，T R v π2=，化简得032Bt m q π= ⑫仍在磁场中的粒子其圆心角一定大于120°，这样粒子角度最小时从磁场右边界穿出； 角度最大时从磁场左边界穿出。

角度最小时从磁场右边界穿出圆心角120°，所经过圆弧的弦与⑪中相等穿出点如图，（1）已知这些离子中的离子甲到达磁场边界EG 后，从边界EF 穿出磁场，求离子甲的 质量。

（2）已知这些离子中的离子乙从EG 边上的I 点（图中未画出）穿出磁场，且GI 长为34a ，求离子乙的质量。

（3）若这些离子中的最轻离子的质量等于离子甲质量的一半，而离子乙的质量是最大 的，问磁场边界上什么区域内可能有离子到达。

解析：（1）在粒子进入正交的电磁场做匀速直线运动，设粒子的速度为v ，电场的场强为E 0， 根据平衡条件得00E q B qv = ①0VE d=②)2a联立③⑦化简得03)2qadBB m V =⑧ （2）由于1点将EG 边按1比3等分，根据三角形的性质说明此轨迹的弦与EG 垂直，在如图的三角形中，有解析：设粒子的发射速度为v ，粒子做圆周运动的轨道半径为R ，由牛顿第二定律和洛伦磁力公式，得2mv qvB R=，解得：mvR qB =当2a＜R ＜a 时，在磁场中运动时间最长的粒子，其轨迹是圆心为C 的圆弧，圆弧与磁 场的边界相切，如图所示，设该粒子在磁场中运动的时间为t ，依题意，4Tt =时，（A ）0 （B ）0.5BIl （C ）BIl （D ）2BIl 答案：C解析：导线有效长度为2l sin30°=l ，所以该V 形通电导线收到的安培力大小为BIl 。

原创精品资源学科网独家享有版权，侵权必究！三观一统十年高考真题精解 08十年树木，百年树人，十年磨一剑。

本专辑按照最新2020年考纲，对近十年高考真题精挑细选，去伪存真，挑选符合最新考纲要求的真题，按照考点/考向同类归纳，难度分层精析，对全国卷Ⅰ具有重要的应试性和导向性。

三观指的观三题（观母题、观平行题、观扇形题），一统指的是统一考点/考向，并对十年真题进行标灰（调整不考或低频考点标灰色）。

（一）2020考纲主题内容要求 说明磁场磁场、磁感应强度、磁感线Ⅰ 1. 安培力的计算只限于电流与磁感应强度垂直的情形2. 洛伦兹力的计算只限于速度与磁场方向垂直的情形通电直导线和通电线圈周围磁场的方向 Ⅰ安培力、安培力的方向 Ⅰ匀强磁场中的安培力Ⅱ洛伦兹力、洛伦兹力的方向 Ⅰ 洛伦兹力的公式Ⅱ带电粒子在匀强磁场中的运动 Ⅱ 质谱仪和回旋加速器Ⅰ原创精品资源学科网独家享有版权，侵权必究！（二）本节考向题型研究汇总题型导向考点/考向匀强磁场中的安培力（1）电流的磁效应；（2）通过左手定则判断安培力的方向； （3）有关安培力的受力分析问题。

带电粒子在匀强磁场中的运动（1）通过左手定则判断洛伦兹力的方向；（2）带电粒子在匀强磁场中的圆周运动。

带电粒子在复合场中的运动（1）带电粒子在叠加场中的运动；（2）带电粒子在组合场中的运动。

一、考向题型研究一：匀强磁场中的安培力（2019年新课标Ⅰ卷T17）如图，等边三角形线框LMN 由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点M 、N 与直流电源两端相接，已如导体棒MN 受到的安培力大小为F ，则线框LMN 受到的安培力的大小为（ ）原创精品资源学科网独家享有版权，侵权必究！A ．2FB ．1.5FC ．0.5FD ．0（2017年新课标Ⅰ卷T19）如图，三根相互平行的固定长直导线L 1、L 2和L 3两两等距，均通有电流I ，L 1中电流方向与L 2中的相同，与L 3中的相反，下列说法正确的是（ ）A ．L 1所受磁场作用力的方向与L 2、L 3所在平面垂直B ．L 3所受磁场作用力的方向与L 1、L 2所在平面垂直C ．L 1、L 2和L 3单位长度所受的磁场作用力大小之比为3D ．L 1、L 2和L 333原创精品资源学科网独家享有版权，侵权必究！（2011年新课标Ⅰ卷T18）电磁轨道炮工作原理如图所示。

2020年全国全部10套高考物理试题全解全析汇编电磁感应一、2020年高考物理试卷情况：1、全国I卷：河南、河北、湖南、湖北、山西、江西、安徽、广东、福建2、全国II卷：甘肃、青海、内蒙古、黑龙江、吉林、辽宁、宁夏、新疆、陕西、重庆3、全国III卷：云南、广西、贵州、四川、西藏4、北京卷5、天津卷6、江苏卷7、浙江卷（1月卷和7月卷）8、山东卷9、海南卷二、2020年高考物理试题赏析：1、（2020·全国I卷·T21）如图，U形光滑金属框abcd置于水平绝缘平台上，ab和dc边平行，和bc边垂直。

ab、dc足够长，整个金属框电阻可忽略。

一根具有一定电阻的导体棒MN置于金属框上，用水平恒力F 向右拉动金属框，运动过程中，装置始终处于竖直向下的匀强磁场中，MN与金属框保持良好接触，且与bc边保持平行。

经过一段时间后（）A. 金属框的速度大小趋于恒定值B. 金属框的加速度大小趋于恒定值C. 导体棒所受安培力的大小趋于恒定值D. 导体棒到金属框bc 边的距离趋于恒定值 【答案】BC 【解析】由bc 边切割磁感线产生电动势，形成电流，使得导体棒MN 受到向右的安培力，做加速运动，bc 边受到向左的安培力，向右做加速运动。

当MN 运运运，金属框的bc 边和导体棒MN 一起切割磁感线，设导体棒MN 和金属框的速度分别为1v 、2v ，则电路中的电动势21()E BL v v =-电流中的电流21()BL v v E I R R-== 金属框和导体棒MN 受到的安培力2221()=B L v v F R -安框，与运动方向相反 2221()=MN B L v v F R-安，与运动方向相同 设导体棒MN 和金属框运质量分别为1m 、2m ，则对导体棒MN222111()B L v v m a R-=对金属框222122()B L v v F m a R--=初始速度均为零，则a 1从零开始运运增加，a 2从2Fm 开始运运减小。
