【CN210003569U】一种空气悬浮式离心风机【专利】

zcjsd空气悬浮离心鼓风机技术原理一、引言空气悬浮离心鼓风机（z cj sd）是一种颠覆性的技术创新，它通过利用空气悬浮技术来实现离心鼓风机的运行。

本文将介绍zc jsd空气悬浮离心鼓风机的技术原理，并探讨其在工业领域中的应用。

二、空气悬浮技术简介空气悬浮技术是指通过使用气体的气压和气流来实现物体浮起或悬浮的技术。

这种技术可以减少摩擦力，提高物体的运动效率，并且降低能源消耗。

在zc js d空气悬浮离心鼓风机中，空气悬浮技术被应用于离心鼓风机的叶片和轴承系统中。

三、z c j s d空气悬浮离心鼓风机的结构与工作原理3.1结构z c js d空气悬浮离心鼓风机由驱动装置、叶轮、空气悬浮装置和控制系统组成。

其中，驱动装置负责驱动叶轮旋转，叶轮则通过叶片将气体吸入并加速排出。

空气悬浮装置则利用空气悬浮技术使叶轮实现悬浮运动，以降低能耗和噪音。

3.2工作原理z c js d空气悬浮离心鼓风机的工作原理如下：1.驱动装置启动后，通过传动装置将能量传递给叶轮，使其开始旋转。

2.叶轮旋转时，通过叶片的作用将气体从入口处吸入，并利用叶轮的动力将气体加速排出。

3.同时，空气悬浮装置会产生气流，并使气体在叶轮下方形成气垫，实现叶轮的悬浮运动。

这样可以减少叶轮与轴承之间的摩擦，从而降低能耗和噪音。

4.控制系统监测鼓风机的运行状态，并根据需要调节驱动装置和空气悬浮装置的工作参数，以实现对鼓风机的精确控制。

四、z c j s d空气悬浮离心鼓风机的应用由于其高效、节能、低噪音的特点，z cjs d空气悬浮离心鼓风机在工业领域中有着广泛的应用。

以下是一些主要的应用领域：1.风力发电：z cj sd空气悬浮离心鼓风机可以用于风力发电系统中的风力机组，提高风能的利用效率，降低能耗。

2.空调系统：zc js d空气悬浮离心鼓风机可以用于空调系统中的风机，提高制冷效果，节能环保。

3.大型机械设备：zc j sd空气悬浮离心鼓风机可以用于大型机械设备中的排风系统，提供强大的风力支持，保证设备的正常运行。

空气悬浮风机的简单介绍空气悬浮风机是一种新型的风机设备，其工作原理是通过利用气体悬浮技术，将风机悬浮在空中，以达到减少摩擦阻力和提高效率的目的。

空气悬浮风机有着广泛的应用领域，例如工业通风、航空航天等，具有节能、环保、高效等特点。

空气悬浮风机的工作原理基于流体动力学和气体力学。

当电动机启动后，风机叶轮开始旋转，产生气流。

悬浮装置会在风机底部产生一个气流层，利用气体的压力差，使风机叶轮悬浮在气流层上方。

由于气流层的存在，减少了风机与地面之间的摩擦阻力，提高了风机的运行效率。

同时，空气悬浮风机无需传统风机的支架等辅助设备，可以轻松安装和维护。

空气悬浮风机相比传统风机具有明显的优势。

首先，空气悬浮风机无需机械的支撑结构，减少了摩擦阻力，提高了风机的运行效率，降低了能耗。

其次，悬浮装置的气流可以有效降低振动和噪音，减少对周围环境和人员的影响。

此外，空气悬浮风机还具有体积小、重量轻的特点，可以方便的安装在较狭小的空间中。

空气悬浮风机的应用领域广泛。

在工业通风领域，空气悬浮风机可以用于场馆、车间、仓库等地的通风换气，提供良好的工作环境。

在航空航天领域，空气悬浮风机可以应用于飞机、导弹等载具的发动机和气动设备的通风冷却。

在生活领域，空气悬浮风机可以用于室内通风、空调系统等，提供舒适的生活环境。

总之，空气悬浮风机是一种新型的风机设备，通过利用气体悬浮技术，实现风机在空中的悬浮运行。

空气悬浮风机具有节能、环保、高效等优点，并有着广泛的应用领域。

随着科技的不断发展，相信空气悬浮风机将在各个领域得到更广泛的应用。

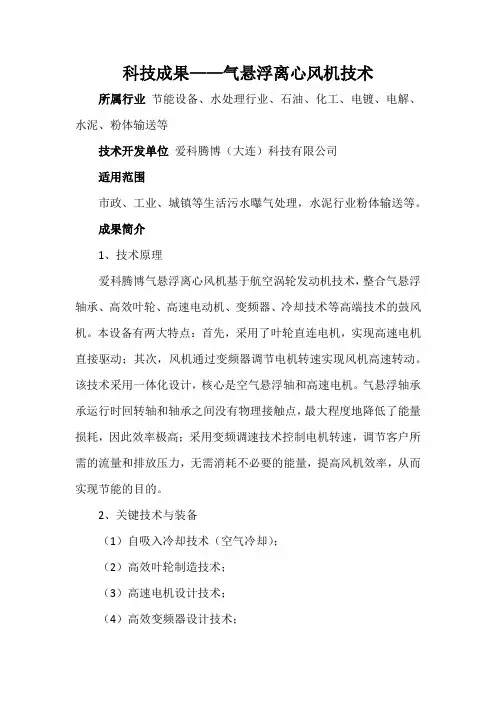

科技成果——气悬浮离心风机技术所属行业节能设备、水处理行业、石油、化工、电镀、电解、水泥、粉体输送等技术开发单位爱科腾博（大连）科技有限公司适用范围市政、工业、城镇等生活污水曝气处理，水泥行业粉体输送等。

成果简介1、技术原理爱科腾博气悬浮离心风机基于航空涡轮发动机技术，整合气悬浮轴承、高效叶轮、高速电动机、变频器、冷却技术等高端技术的鼓风机。

本设备有两大特点：首先，采用了叶轮直连电机，实现高速电机直接驱动；其次，风机通过变频器调节电机转速实现风机高速转动。

该技术采用一体化设计，核心是空气悬浮轴和高速电机。

气悬浮轴承承运行时回转轴和轴承之间没有物理接触点，最大程度地降低了能量损耗，因此效率极高；采用变频调速技术控制电机转速，调节客户所需的流量和排放压力，无需消耗不必要的能量，提高风机效率，从而实现节能的目的。

2、关键技术与装备（1）自吸入冷却技术（空气冷却）；（2）高效叶轮制造技术；（3）高速电机设计技术；（4）高效变频器设计技术；（5）气动放空阀；（6）无油空气悬浮轴承。

主要技术指标（1）单机入口流量 3.5m3/min-270m3/min，出口压力30kPa-150kPa，与同等工况输出的罗茨风机相比，平均节能30%以上；（2）电机采用高速永磁电机或高速磁感应电机，功率为40kW-300kW，额定转速18000r/min-42000r/min；（3）环保：工作噪音80分贝以下，无需润滑油；（4）电压：380-480V，频率：0-1000Hz；（5）轴承采用不含油的空气轴承，轴承功耗<1kW；（6）高效叶轮压缩效率超过84%；（7）变频器效率达到97%，整机效率达到75%。

技术水平1、2011年获得辽宁省科技型中小企业技术创新资金计划项目，项目名称“气悬浮离心风机”；2、2011年获得相关7项实用新型专利证书（1）“风扇冷却式涡轮机”，ZL201120120518.0；（2）“节能环保水处理型水处理系统”，ZL201120260657.3；（3）“风冷气隙式涡轮机”，ZL201120120597.5；（4）“涡轮压缩机”，ZL201120120638.0；（5）“冷却板吸气式涡轮机”，ZL201120121031.4；（6）“燃料电池系统”，ZL201120120825.9；（7）“空气冷循环装置”，ZL201120120560.2；3、2011年获得第三批节能服务公司资质备案（国家发改委）；4、2012年获得辽宁省科技型中小企业技术创新基金；5、2012年获得大连市科技计划项目，项目名称：“气悬浮离心风机”；6、2012年获得辽宁省节能减排科技应用示范工程项目，项目名称：“气悬浮离心风机在污水处理厂中的应用”；7、2013年获得一项发明专利：“燃料电池系统”，ZL201110101678.5；8、2014年进入辽宁省《沈阳市重点节能减排技术》名录。

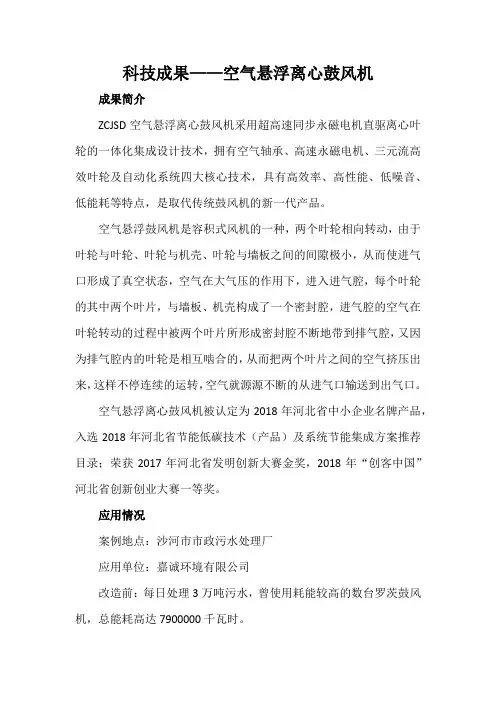

科技成果——空气悬浮离心鼓风机成果简介
ZCJSD空气悬浮离心鼓风机采用超高速同步永磁电机直驱离心叶轮的一体化集成设计技术，拥有空气轴承、高速永磁电机、三元流高效叶轮及自动化系统四大核心技术，具有高效率、高性能、低噪音、低能耗等特点，是取代传统鼓风机的新一代产品。

空气悬浮鼓风机是容积式风机的一种，两个叶轮相向转动，由于叶轮与叶轮、叶轮与机壳、叶轮与墙板之间的间隙极小，从而使进气口形成了真空状态，空气在大气压的作用下，进入进气腔，每个叶轮的其中两个叶片，与墙板、机壳构成了一个密封腔，进气腔的空气在叶轮转动的过程中被两个叶片所形成密封腔不断地带到排气腔，又因为排气腔内的叶轮是相互啮合的，从而把两个叶片之间的空气挤压出来，这样不停连续的运转，空气就源源不断的从进气口输送到出气口。

空气悬浮离心鼓风机被认定为2018年河北省中小企业名牌产品，入选2018年河北省节能低碳技术（产品）及系统节能集成方案推荐目录；荣获2017年河北省发明创新大赛金奖，2018年“创客中国”河北省创新创业大赛一等奖。

应用情况
案例地点：沙河市市政污水处理厂
应用单位：嘉诚环境有限公司
改造前：每日处理3万吨污水，曾使用耗能较高的数台罗茨鼓风机，总能耗高达7900000千瓦时。

改造后：经扩容提标改造项目后，现可每日处理6万吨污水，在同等鼓风效果下，总能耗仅需5250000kWh。

本项目总投资600万元，预计1-1.5年可收回投资金额。

专利名称：一种离心风机
专利类型：实用新型专利
发明人：刘晓静,付明杰,黄永辉,卿雪娇,盛静,陈赞东,陈杰望,孟凯,陆超,李俊杰
申请号：CN202021161729.4
申请日：20200619
公开号：CN212803626U
公开日：
20210326
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种离心风机，包括风机本体，风机本体的底端固定有安装座，安装座的下方设置有安装板，安装板的顶端侧壁开设有对称设置的第一凹槽，第一凹槽的内部滑动连接有导向柱，导向柱的一端延伸至第一凹槽外部与安装座的底端侧壁固定，且导向柱与安装座之间垂直设置，导向柱的外侧壁套接有第一复位弹簧，安装板的顶端侧壁固定有对称设置的导向板，导向板相互靠近的一侧侧壁与安装座滑动连接，安装板的底端侧壁开设有多个对称设置的第二凹槽。

本实用新型能够对风机进行快速安装，能够根据不同平坦程度的地面进行调节底部安装高度，使整个风机进行水平安装，还能够在风机使用过程中提高稳定性。

申请人：盐城正鼎机械制造有限公司
地址：224001 江苏省盐城市亭湖区黄尖镇涵洞村四组
国籍：CN
代理机构：石家庄隆康知识产权代理事务所(普通合伙)
代理人：李慧
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201821303385.9(22)申请日 2018.08.14(73)专利权人 四川九远气浮科技有限公司地址 618000 四川省德阳市旌阳区嘉陵江西路四号11号楼(72)发明人 舒行军　杨明　郑越青　李华锋　(74)专利代理机构 北京远大卓悦知识产权代理事务所(普通合伙) 11369代理人 贾晓燕(51)Int.Cl.F04D 25/08(2006.01)F04D 29/58(2006.01)H02K 9/19(2006.01)H02K 5/20(2006.01)(54)实用新型名称一种新型空气冷却结构形式的高速气悬浮离心式鼓风机(57)摘要本实用新型公开了一种新型空气冷却结构形式的高速气悬浮离心式鼓风机，包括：电机，其包括电主轴和电机定子；蜗壳；电机风冷外壳，其套设在电机定子上；电机风冷外壳的外表面上设有多个环形散热筋、凸起；电机风冷外壳的两端对称设有多个冷却水孔；电机外壳体，其套设在电机风冷外壳上，电机外壳体的内表面与电机风冷外壳的多个环形散热筋形成环形槽；电机外壳体的上端设有出风口，且在出风口处设有通风网；电机外壳体的下端设有进风口，且在进风口处连有进风支撑盒；进风支撑盒的进风口处连有风廊，风廊侧壁上设有冷却风量调节盖。

本实用新型能够快速冷却电机内运转带来的热量，同时，气流分为两路，具有对冷却所需的风量进行控制的特点。

权利要求书1页 说明书4页 附图4页CN 208534814 U 2019.02.22C N 208534814U1.一种新型空气冷却结构形式的高速气悬浮离心式鼓风机，其特征在于，包括：电机，其包括电主轴和电机定子；所述电机一端连有蜗壳；电机风冷外壳，其套设在所述电机定子上；所述电机风冷外壳的外表面上设有多个环形散热筋，所述多个环形散热筋上设有凸起；所述电机风冷外壳的两端对称设有多个冷却水孔；电机外壳体，其套设在所述电机风冷外壳上，所述电机外壳体的内表面与电机风冷外壳的多个环形散热筋形成环形槽；所述电机外壳体的上端设有出风口，且在出风口处设有通风网；所述电机外壳体的下端设有进风口，且在进风口处连有进风支撑盒；所述进风支撑盒的进风口处连有风廊，所述风廊侧壁上设有冷却风量调节盖。

专利名称：一种应用于电机的高效空气悬浮离心风机专利类型：实用新型专利
发明人：刘春峰
申请号：CN202121970203.5
申请日：20210820
公开号：CN215633894U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种应用于电机的高效空气悬浮离心风机，涉及风机技术领域，包括机箱、电机、进风管、排风管、开关面板、供电箱、空气轴承、转轴、止推轴承、换热外壳、转动球、定子组件、夹套、半导体制冷片、转子、换热片和压缩机。

本实用新型通过换热外壳内部注水，水流经过各级转动球处推动转动球转动，转动球将水流分散到换热外壳内的换热片处与换热片充分接触，同时水流吸收电机的热量，如此增加水流热量与换热外壳的换热效率，换热外壳与半导体制冷片换热，从而提高电机的散热效率，通过夹套避免半导体制冷片与外部环境的换热，减少能量的浪费。

申请人：全风环保科技股份有限公司
地址：211300 江苏省南京市高淳区经济开发区凤山路5-8号
国籍：CN
代理机构：南京瑞华腾知识产权代理事务所(普通合伙)
代理人：李超
更多信息请下载全文后查看。

专利名称：一种离心式风机专利类型：实用新型专利
发明人：董志鹏,董俊,沈娟
申请号：CN202122156376.X 申请日：20210908
公开号：CN215805390U
公开日：
20220211
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种离心式风机，包括风机本体，所述风机本体包括进风管和出风管，所述进风管的端部固定连接有工作箱，且工作箱远离进风管的侧壁固定连接有连接管，所述连接管的另一端固定连接有安装箱，且安装箱远离连接管的侧壁设置有防尘网，所述安装箱的侧壁上设置有用于对防尘网进行清理的清理机构，且清理机构通过驱动机构进行驱动，所述工作箱内设置有用于为清理机构提供动力的动力机构，且动力机构和驱动机构之间设置有连接机构，所述工作箱的侧壁设置有用于控制连接机构进行连接的控制机构。

该种离心式风机，能够实现对防尘网表面的粉尘和异物进行自动清理，使得使用更加方便。

申请人：湖北上东虞风机有限公司
地址：431800 湖北省荆门市京山市京山经济开发区新阳2路
国籍：CN
代理机构：北京世誉鑫诚专利代理有限公司
代理人：任欣生
更多信息请下载全文后查看。

专利名称：一种磁悬浮离心机鼓风机专利类型：实用新型专利
发明人：袁军,钟仁志,徐功义,项懂欣申请号：CN202121879186.4
申请日：20210811
公开号：CN215805305U
公开日：
20220211
专利内容由知识产权出版社提供
摘要：本实用新型涉及鼓风机领域，尤其涉及一种磁悬浮离心机鼓风机。

该鼓风机包括机壳、扩压器、后端盖、电机轴和磁轴承装置；扩压器和后端盖分别固定在机壳前后端面，机壳固定设置有定子座、前保护轴承座、后保护轴承座、前径向轴承座、后径向轴承座和轴向轴承座；电机轴固定设置有鼓风叶轮，鼓风叶轮背部与扩压器端面之间设置有密封装置；前保护轴承座与扩压器之间存在第一通道，前径向轴承座设置有第二通道和连通外部的第三通道；第一通道一端与鼓风叶轮背部及密封装置末端相连通，第一通道另一端、第二通道和第三通道依次连通形成散热通道。

该鼓风机在鼓风叶轮背部设置散热通道将热气排出至鼓风机外部，从而降低保护轴承处的温度防止其损坏。

申请人：鑫磊压缩机股份有限公司
地址：317500 浙江省台州市温岭市工业城
国籍：CN
代理机构：杭州恒翌专利代理事务所(特殊普通合伙)
代理人：王从友
更多信息请下载全文后查看。
