第18章光学零件基本加工工艺规程设计

光学零件制造工艺
光学零件制造工艺是生产高质量光学元件的关键技术。

以下是一些常见的光学零件制造工艺：
1. 切割和磨削：使用砂轮或金刚石刀具将光学材料切割成所需的形状和尺寸。

2. 抛光：通过逐渐减小表面粗糙度，使光学零件的表面达到高精度的光洁度。

3. 镀膜：在光学零件表面沉积一层或多层薄膜，以改善其光学性能，如反射率、透过率等。

4. 胶合：将两个或多个光学零件用胶粘剂粘合在一起，形成复杂的光学系统。

5. 成型：通过热压、注塑等方法将光学材料加工成所需的形状。

6. 检测：使用干涉仪、分光光度计等仪器对光学零件进行精度和性能检测。

这些工艺需要高度的专业知识和精密的设备。

制造过程中的每一个环节都必须严格控制，以确保光学零件的质量和性能符合要求。

随着科技的不断发展，新的制造工艺和技术也在不断涌现，如激光加工、离子束加工等。

这些新技术可以提高生产效率和产品质量，推动光学零件制造工艺的不断进步。

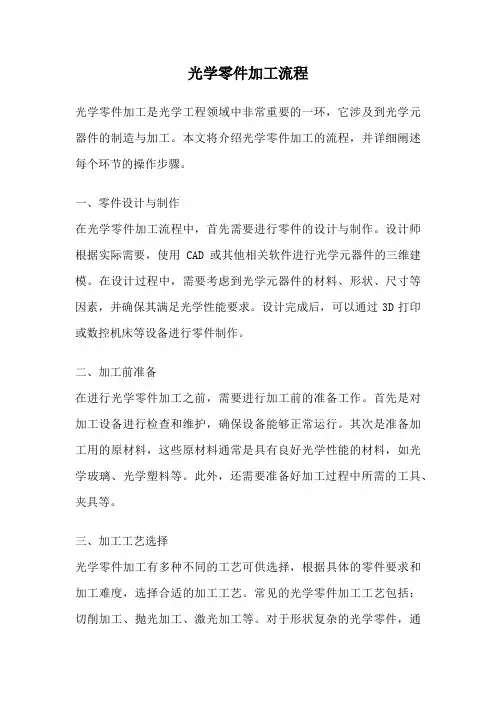

光学零件加工流程光学零件加工是光学工程领域中非常重要的一环，它涉及到光学元器件的制造与加工。

本文将介绍光学零件加工的流程，并详细阐述每个环节的操作步骤。

一、零件设计与制作在光学零件加工流程中，首先需要进行零件的设计与制作。

设计师根据实际需要，使用CAD或其他相关软件进行光学元器件的三维建模。

在设计过程中，需要考虑到光学元器件的材料、形状、尺寸等因素，并确保其满足光学性能要求。

设计完成后，可以通过3D打印或数控机床等设备进行零件制作。

二、加工前准备在进行光学零件加工之前，需要进行加工前的准备工作。

首先是对加工设备进行检查和维护，确保设备能够正常运行。

其次是准备加工用的原材料，这些原材料通常是具有良好光学性能的材料，如光学玻璃、光学塑料等。

此外，还需要准备好加工过程中所需的工具、夹具等。

三、加工工艺选择光学零件加工有多种不同的工艺可供选择，根据具体的零件要求和加工难度，选择合适的加工工艺。

常见的光学零件加工工艺包括：切削加工、抛光加工、激光加工等。

对于形状复杂的光学零件，通常采用数控机床进行精密加工。

四、加工操作步骤1. 切削加工：首先，将加工原材料固定在夹具上，然后根据设计要求，使用切削工具对原材料进行加工。

切削加工可以通过车削、铣削、钻削等方式进行。

2. 抛光加工：在切削加工完成后，需要进行抛光加工，以提高光学零件的表面质量。

抛光加工可以通过机械抛光、化学抛光等方式进行。

抛光加工的目的是去除表面的瑕疵，使光学零件表面更加光滑。

3. 激光加工：对于一些特殊要求的光学零件，可以采用激光加工技术进行加工。

激光加工具有高精度、非接触等优点，能够实现对光学零件的高精度加工。

五、质量检验与调整在光学零件加工完成后，需要进行质量检验与调整。

质量检验包括对光学零件的尺寸、形状、表面质量等进行检查，以确保其符合设计要求。

如果发现问题，需要进行调整或重新加工，直到达到要求为止。

六、光学零件的组装与测试光学零件加工完成后，还需要进行组装与测试。

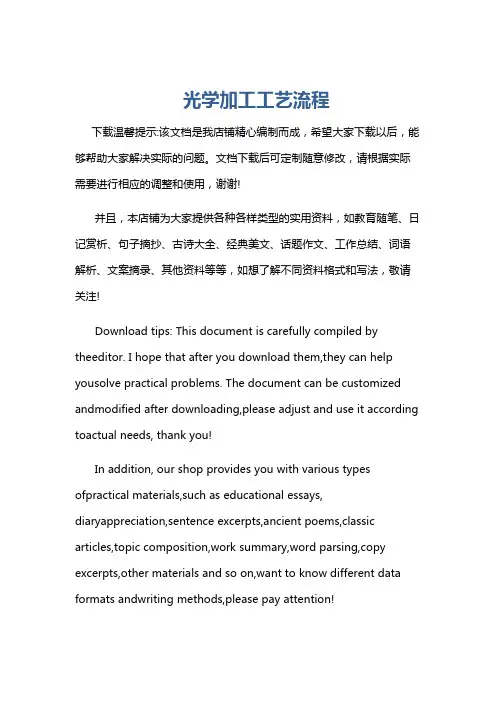

光学加工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!光学加工工艺流程一、设计与规划阶段在进行光学加工之前，首先需要进行详细的设计与规划。

光学零件基本加工工艺规程设计一、材料选择在设计光学零件基本加工工艺规程之前，首先需要根据光学零件的要求和使用环境选择合适的材料。

一般情况下，光学零件常用的材料包括玻璃、晶体和塑料等。

不同的材料有不同的特性和加工难度，在选择材料时需要考虑光学性能、物理性能和耐久性等因素，并权衡其加工难度和成本等因素。

二、加工流程规划1.光学零件的加工主要分为粗加工和精加工两个阶段。

粗加工阶段主要是通过切削、研磨和抛光等工艺对原材料进行形状和尺寸的加工，以获得近似尺寸和粗糙度要求的加工零件。

精加工阶段主要是通过抛光、研磨和涂膜等工艺对粗加工后的零件进行微调和处理，以获得最终的光学性能和表面质量。

2.在粗加工阶段，常用的加工工艺包括切削、磨削、抛光和研磨等。

切削是指通过刀具对材料进行切削来获得所需形状和尺寸的工艺，常用的切削工具有铣刀、车刀和钻头等。

磨削是指通过磨轮对材料进行磨削来获得粗加工目标，常用的磨削工具有砂轮、磨粒和金刚石等。

抛光和研磨则是通过对材料表面进行机械处理来获得较好的表面质量，常用的工具有抛光布、研磨液和涂膜等。

3.在精加工阶段，主要采用的工艺有抛光、研磨和涂膜等。

抛光是通过抛光布和涂膏等工具对零件表面进行抛光处理，以提高表面质量和光学性能。

研磨是通过研磨片和涂膏等工具对零件进行平面研磨和修整，以达到更高的尺寸精度和表面光洁度。

涂膜是在零件表面涂覆一层光学膜以改善其光学性能和耐磨性，常用的涂膜有反射膜、透明膜和滤光膜等。

三、加工参数确定在光学零件基本加工工艺规程设计中，还需要确定加工参数，以保证加工精度和表面质量。

加工参数包括切削力、磨削速度、抛光布压力和涂膜厚度等。

这些参数的选择和调整需要根据加工材料的硬度、光学要求和设备性能等因素进行综合考虑。

一般情况下，需要通过试验和实践来不断调整和优化加工参数，以获得最佳的加工效果。

综上所述，光学零件基本加工工艺规程设计是基于光学要求和加工难度等因素来选择合适的材料、规划加工流程和确定加工参数等，以获得满足光学性能和表面质量的最终加工零件。

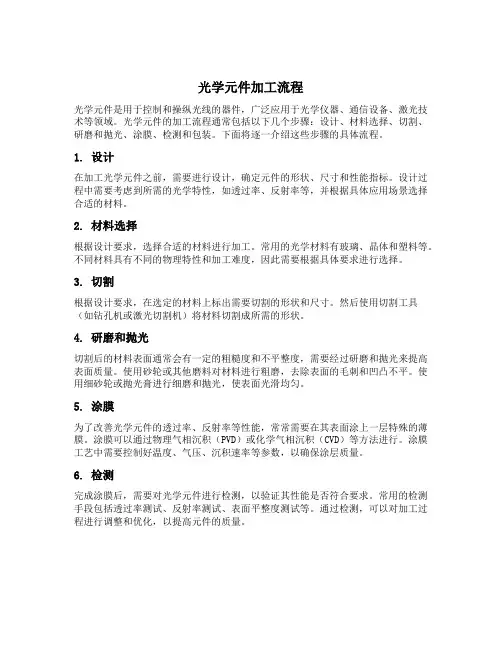

光学元件加工流程光学元件是用于控制和操纵光线的器件，广泛应用于光学仪器、通信设备、激光技术等领域。

光学元件的加工流程通常包括以下几个步骤：设计、材料选择、切割、研磨和抛光、涂膜、检测和包装。

下面将逐一介绍这些步骤的具体流程。

1. 设计在加工光学元件之前，需要进行设计，确定元件的形状、尺寸和性能指标。

设计过程中需要考虑到所需的光学特性，如透过率、反射率等，并根据具体应用场景选择合适的材料。

2. 材料选择根据设计要求，选择合适的材料进行加工。

常用的光学材料有玻璃、晶体和塑料等。

不同材料具有不同的物理特性和加工难度，因此需要根据具体要求进行选择。

3. 切割根据设计要求，在选定的材料上标出需要切割的形状和尺寸。

然后使用切割工具（如钻孔机或激光切割机）将材料切割成所需的形状。

4. 研磨和抛光切割后的材料表面通常会有一定的粗糙度和不平整度，需要经过研磨和抛光来提高表面质量。

使用砂轮或其他磨料对材料进行粗磨，去除表面的毛刺和凹凸不平。

使用细砂轮或抛光膏进行细磨和抛光，使表面光滑均匀。

5. 涂膜为了改善光学元件的透过率、反射率等性能，常常需要在其表面涂上一层特殊的薄膜。

涂膜可以通过物理气相沉积（PVD）或化学气相沉积（CVD）等方法进行。

涂膜工艺中需要控制好温度、气压、沉积速率等参数，以确保涂层质量。

6. 检测完成涂膜后，需要对光学元件进行检测，以验证其性能是否符合要求。

常用的检测手段包括透过率测试、反射率测试、表面平整度测试等。

通过检测，可以对加工过程进行调整和优化，以提高元件的质量。

7. 包装将加工完成的光学元件进行包装，以保护其表面免受污染和损坏。

常用的包装方式包括塑料袋、泡沫箱等。

在包装过程中，需要注意避免与硬物接触，防止划伤或碰撞。

以上是光学元件加工的基本流程和步骤。

在实际加工过程中，可能还会涉及到其他环节，如清洗、修复等。

不同类型的光学元件加工流程可能有所差异，但总体上都遵循上述基本步骤。

为了确保加工质量和效率，需要合理选择加工设备、优化工艺参数，并进行严格的质量控制。

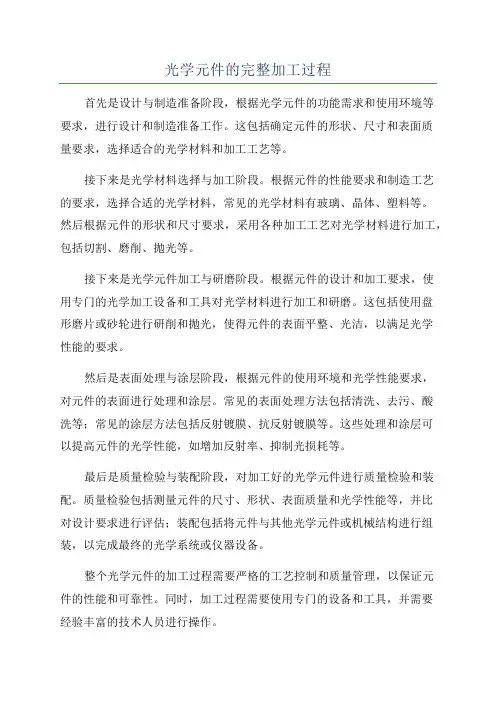

光学元件的完整加工过程
首先是设计与制造准备阶段，根据光学元件的功能需求和使用环境等
要求，进行设计和制造准备工作。

这包括确定元件的形状、尺寸和表面质
量要求，选择适合的光学材料和加工工艺等。

接下来是光学材料选择与加工阶段。

根据元件的性能要求和制造工艺
的要求，选择合适的光学材料，常见的光学材料有玻璃、晶体、塑料等。

然后根据元件的形状和尺寸要求，采用各种加工工艺对光学材料进行加工，包括切割、磨削、抛光等。

接下来是光学元件加工与研磨阶段。

根据元件的设计和加工要求，使
用专门的光学加工设备和工具对光学材料进行加工和研磨。

这包括使用盘
形磨片或砂轮进行研削和抛光，使得元件的表面平整、光洁，以满足光学
性能的要求。

然后是表面处理与涂层阶段，根据元件的使用环境和光学性能要求，
对元件的表面进行处理和涂层。

常见的表面处理方法包括清洗、去污、酸
洗等；常见的涂层方法包括反射镀膜、抗反射镀膜等。

这些处理和涂层可
以提高元件的光学性能，如增加反射率、抑制光损耗等。

最后是质量检验与装配阶段，对加工好的光学元件进行质量检验和装配。

质量检验包括测量元件的尺寸、形状、表面质量和光学性能等，并比
对设计要求进行评估；装配包括将元件与其他光学元件或机械结构进行组装，以完成最终的光学系统或仪器设备。

整个光学元件的加工过程需要严格的工艺控制和质量管理，以保证元
件的性能和可靠性。

同时，加工过程需要使用专门的设备和工具，并需要
经验丰富的技术人员进行操作。

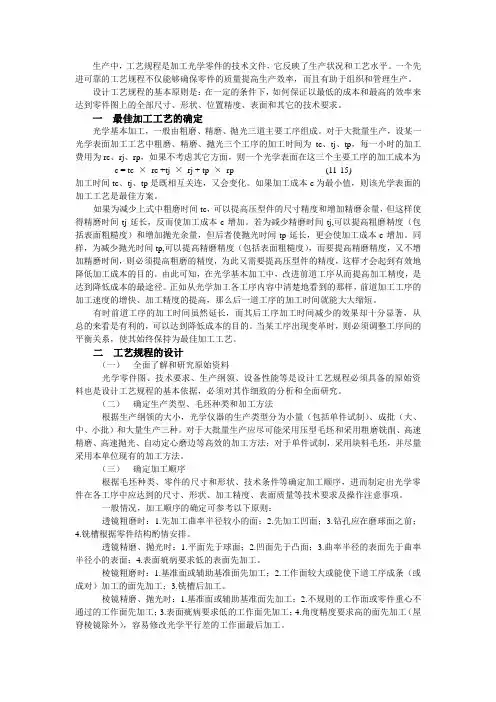

生产中，工艺规程是加工光学零件的技术文件，它反映了生产状况和工艺水平。

一个先进可靠的工艺规程不仅能够确保零件的质量提高生产效率，而且有助于组织和管理生产。

设计工艺规程的基本原则是：在一定的条件下，如何保证以最低的成本和最高的效率来达到零件图上的全部尺寸、形状、位置精度、表面和其它的技术要求。

一最佳加工工艺的确定光学基本加工，一般由粗磨、精磨、抛光三道主要工序组成。

对于大批量生产，设某一光学表面加工工艺中粗磨、精磨、抛光三个工序的加工时间为tc、tj、tp，每一小时的加工费用为rc、rj、rp，如果不考虑其它方面，则一个光学表面在这三个主要工序的加工成本为c = tc ×rc +tj ×rj + tp ×rp (11-15)加工时间tc、tj、tp是既相互关连，又会变化。

如果加工成本c为最小值，则该光学表面的加工工艺是最佳方案。

如果为减少上式中粗磨时间tc，可以提高压型件的尺寸精度和增加精磨余量，但这样使得精磨时间tj延长，反而使加工成本c增加。

若为减少精磨时间tj,可以提高粗磨精度（包括表面粗糙度）和增加抛光余量，但后者使抛光时间tp延长，更会使加工成本c增加。

同样，为减少抛光时间tp,可以提高精磨精度（包括表面粗糙度），而要提高精磨精度，又不增加精磨时间，则必须提高粗磨的精度，为此又需要提高压型件的精度，这样才会起到有效地降低加工成本的目的。

由此可知，在光学基本加工中，改进前道工序从而提高加工精度，是达到降低成本的最途径。

正如从光学加工各工序内容中清楚地看到的那样，前道加工工序的加工速度的增快、加工精度的提高，那么后一道工序的加工时间就能大大缩短。

有时前道工序的加工时间虽然延长，而其后工序加工时间减少的效果却十分显著，从总的来看是有利的，可以达到降低成本的目的。

当某工序出现变革时，则必须调整工序间的平衡关系，使其始终保持为最佳加工工艺。

二工艺规程的设计（一）全面了解和研究原始资料光学零件图、技术要求、生产纲领、设备性能等是设计工艺规程必须具备的原始资料也是设计工艺规程的基本依据，必须对其作细致的分析和全面研究。

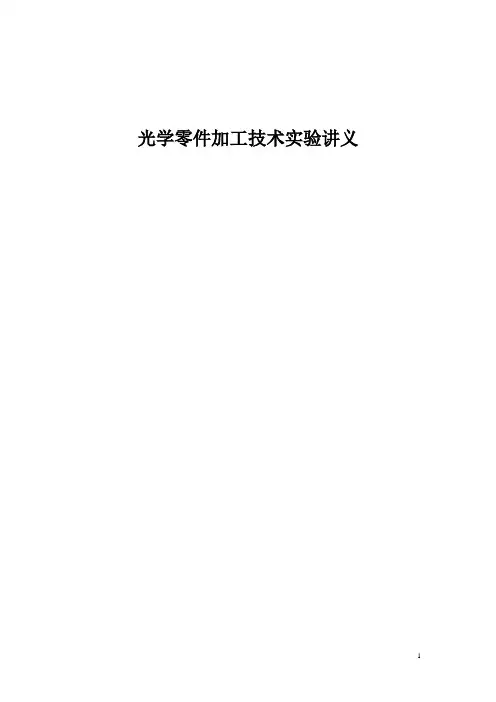

光学零件加工技术实验讲义实验一 光学零件毛坯的成型一、实验目的：1、了解古典法加工块料毛坯粗磨成型的工艺过程；2、熟悉所用设备、材辅料等相关知识。

二、实验设备及用品切割机、粗磨机、滚圆机、K9玻璃、金刚砂 三、实验步骤1、 取块料玻璃，在切割机上按30x30x20mm 切割；2、 在平面粗磨机上，分别用100#，240#金刚砂磨平第一面；3、 将磨平的一面用胶粘在平的垫板上，排列均匀；4、 在粗磨机上，手持垫板，用100#，240#金刚砂整盘研磨第二面，要不断更换垫板位置，使之研磨均匀。

同时要用卡尺测量，保证厚度和平行度； 5、 将两面磨平的平行玻璃板粘成条，宽：长=1：8～1：10；6、 在滚圆机上，将玻璃条滚圆成棒，∆Φ+Φ=Φ0；7、 将玻璃棒在电热板上加热，使粘胶熔化并逐一拆开玻璃板； 8、 用酒精等有机溶剂清洗玻璃；9、 用粗磨盘开球面，手持比例移动，更换位置，开出具有一定曲率半径的球面零件； 10、检验，用铁样板或试擦贴度的方法。

四、讨论1、在粗磨平面时，为什么第一面磨平单块加工，而第二面磨平可成盘加工？2、检验时，铁样板或试擦贴度为何从边缘接触密切？实验二金刚石磨轮铣磨球面一、实验目的1、验证光学零件铣磨原理；2、了解粗磨铣磨工艺过程；3、熟悉铣磨机工作原理和调整方法；4、要求铣磨如图1所示的透镜。

二、实验设备与用具透镜铣磨机QM08A 、金刚石磨轮（M D =20mm ，r=2mm ，粒度#100，浓度100%）、千分尺、扳手、透镜毛胚 （mm 010.025-φ，d15mm ）、擦镜盘等。

三、铣磨原理球面零件的铣磨原理如图2、图3所示。

磨轮轴轴线与工作轴轴线相交于0点，两轴线的交角为α，筒形磨轮1绕自身轴线作高速旋转，工件2绕工件轴转动。

磨轮断面在工件表图3-2凸球面铣磨原理 图3-3凹球面铣磨原理 按图2与图3，有以下关系式：)(2sin r R D M±=α （1）式中 α——磨轮轴与工作轴夹角；M D ——磨轮中径；R ——工件被加工面的曲率半径； r ——磨轮端面圆弧半径（凸面取“+”号，凹面取“-”号）上式也可以写成r D R Mαsin 2=（2）当磨轮选定后，M D 与r 均为，调节不同的α角，既可加不同曲率半径的球面零件。

光学元件的完整加工过程光学元件是指用于改变、调节、分析、传播和探测光的光学器件，包括透镜、棱镜、光栅、反射器等。

光学元件的加工过程可以分为设计、材料选型、材料加工、光学加工、检测和组装等环节。

首先，光学元件的设计是整个加工过程的基础。

设计师根据用户需求和光学理论，通过计算和模拟来确定元件的形状、尺寸、表面质量和光学性能指标等。

设计过程中需要考虑诸如焦点、孔径、畸变、散斑等参数，以确保所设计的元件能够满足特定的功能要求。

设计完成后，需要选择适合的材料来制作光学元件。

光学材料的选择根据元件的用途和性能需求来确定。

常见的光学材料包括玻璃、石英、塑料、晶体等，不同材料有不同的光学特性和加工性能，需要根据具体情况进行选择。

接下来是材料的加工。

光学材料通常需要进行切割、抛光和研磨等工艺，以获得所需的形状和表面质量。

切割过程中需要使用高精度的切割机器，保证切割的尺寸和精度。

抛光和研磨是为了去除材料的毛刺和表面缺陷，使其达到所需的光学质量。

随后是光学加工，也称为光学制造。

光学加工是将材料加工成所需形状的关键过程，包括光学面的加工、调整曲率等。

光学面的加工通常使用研磨、打磨和抛光等工艺，以达到所需的形状和光学质量。

调整曲率则需要通过加热或弯曲等方式来实现。

完成光学加工后，需要对元件的光学性能进行检测和测试。

常见的检测方法包括干涉测量、像差检测和透射率测量等。

通过这些测试，可以评估元件的光学性能是否符合要求，对不合格的元件进行调整和改进。

最后是元件的组装。

根据设计要求，将加工完成的光学元件按照一定的位置和方向进行组装。

组装过程中需要注意避免污染和损坏元件，以确保最终组装的元件能够正常工作。

综上所述，光学元件的加工过程包括设计、材料选型、材料加工、光学加工、检测和组装等环节。

每个环节都有其特定的要求和工艺，需要严格控制和操作，以确保最终的元件能够满足用户的需求。

光学配件加工工艺
光学配件加工是指对光学元件或光学系统中的配件进行加工和制造的过程。

下面是一般光学配件加工的常见工艺步骤：
1. 零件设计：根据光学要求和需求，对光学配件进行设计，并确定材料、尺寸和形状等参数。

2. 材料准备：选择适合的材料，如光学玻璃、晶体、金属或塑料等，并进行必要的材料预处理，如切割、研磨或抛光等。

3. 加工工艺选择：根据设计要求和材料特性，选择合适的加工工艺，如机械加工、磨削、抛光、薄膜镀膜等。

4. 机械加工：采用数控机床或传统机械设备进行加工，包括铣削、车削、钻孔、切割等步骤，以获得所需的形状和尺寸。

5. 精密磨削：使用磨床或磨削机进行精密磨削，以提高光学配件的表面质量和精度。

6. 抛光和润饰：通过手工或自动化的抛光过程，对光学配件进行表面处理，以获得更高的光学品质和光滑度。

7. 清洗和检验：对加工后的光学配件进行清洗和检验，确保其符合设计要求和质量标准。

8. 镀膜和涂层：根据需要，在光学配件表面进行薄膜镀膜或其他涂层处理，以改善光学性能或增加耐磨性等特性。

9. 组装和调试：将光学配件组装到光学系统中，并进行必要的调试和测试，以确保其正常工作和性能稳定。

以上是一般光学配件加工的基本步骤，具体的加工工艺和步骤可
能会因不同的光学元件和需求而有所变化。

光学配件加工需要严格的质量控制和专业的技术人员进行操作，以保证最终产品的光学性能和质量。

光学元件的完整加工过程设计：光学元件的设计是整个加工过程的第一步。

首先，需要确定元件的功能需求和性能指标，例如透过率、反射率、折射率等。

然后，根据这些需求和指标，使用适当的软件工具进行光学系统的设计，包括光学元件的形状、曲面参数和结构等。

制造：制造阶段是将设计好的光学元件转化成实际产品的过程。

首先，需要选择适当的材料。

常见的光学材料包括玻璃、晶体和塑料。

然后，通过材料的切割、研磨和抛光等工艺，获得具有特定形状和表面质量的光学元件原型。

接下来，使用特殊的涂膜技术，在元件的表面添加薄膜，以改变元件的光学性能。

加工：加工是将制造好的原型进一步加工成最终的产品的过程。

在加工过程中，需要使用精密的工具和设备，例如数控机床和光学磨床等。

根据元件的形状和要求，采用不同的加工方法，例如球面磨削、平面磨削、切割和抛光等。

在加工过程中，需要严格控制加工参数，确保光学元件的形状和表面质量满足设计要求。

测试：测试是为了验证光学元件的性能和质量。

通过使用光学测试仪器，例如干涉仪、散射仪和反射仪等，对元件进行测试和测量。

测试包括透过率、反射率、折射率、色散等性能参数的测试，以及表面形貌、平整度和表面粗糙度等质量参数的测试。

如果测试结果不符合设计要求，需要进行调整和修正，直到满足要求为止。

总结：光学元件的完整加工过程包括设计、制造、加工和测试。

设计阶段确定元件的功能需求和性能指标，并进行光学系统的设计。

制造阶段选择合适的材料，通过切割、研磨和抛光等工艺制造光学元件原型。

加工阶段使用精密的工具和设备进行球面磨削、平面磨削、切割和抛光等工艺。

测试阶段通过光学测试仪器对元件进行测试和测量，确保满足设计要求。

整个加工过程需要精密、细致和耐心，以保证光学元件的性能和质量。

光学零件基本加工工艺规程设计1. 引言光学零件是光学系统中不可或缺的组成部分，其加工工艺的好坏直接影响到光学器件的性能和质量。

为了确保光学零件的精度和稳定性，需要制定一套科学合理的加工工艺规程。

本文将对光学零件基本加工工艺规程进行设计，以保证光学零件的制造质量。

2. 加工工艺流程设计光学零件的加工工艺流程主要包括以下几个步骤： - 设计和确定加工方案 - 材料准备 - 加工前检验 - 粗加工 - 热处理（如有需要） - 精加工 - 检验和测量 - 清洗和包装3. 加工方案设计在加工零件前，需要制定合适的加工方案，包括选择合适的加工设备、工艺参数和加工顺序等。

根据光学零件的材料和几何形状，可以确定具体的加工方案。

4. 材料准备材料准备是加工过程中的重要环节，主要包括材料的选用和预处理。

光学零件要求使用优质的光学材料，如光学玻璃、单晶硅等。

在使用前，需要进行清洗和去除表面污染物的处理。

5. 加工前检验在进行加工前，需对材料进行检验，确保其符合零件要求。

检验内容包括材料的化学成分、力学性能和几何尺寸等。

6. 粗加工粗加工是将初始材料加工成近似形状的过程，其目的是为了减少后续加工量，提高加工效率。

粗加工方法可以采用切削、研磨等方式，根据不同材料和零件形状选择合适的工艺。

7. 热处理某些光学零件需要进行热处理，以改善其性能和结构组织。

热处理方式包括退火、淬火和回火等，根据不同零件的要求选择合适的热处理方式。

8. 精加工精加工是将经过粗加工的零件加工至最终形状和精度的过程。

精加工方法包括抛光、研磨、切削等，根据零件的要求和加工难度选择合适的工艺方法。

9. 检验和测量加工完成后，需要对光学零件进行检验和测量，以保证其质量和精度。

常用的检验方法包括光学透射率测量、平面度测量和表面粗糙度测量等。

根据零件的要求和检验标准，选择合适的检验方法和检测设备。

10. 清洗和包装最后，将加工完成的光学零件进行清洗和包装工作。
