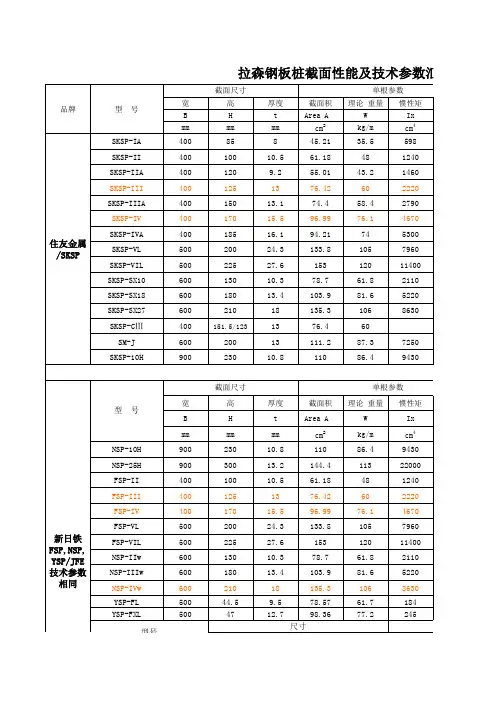

一、新型拉森IV型钢板桩示意图及主要参数新型拉森IV型钢板桩示意图及主要参数如图所示：型号尺寸规格单根钢板桩单根每米壁宽Dimensions Perplie Per1mofpilewallwidthType宽度/w 高度/h厚度/t截面积理论重量惯性矩截面模数截面积理论重量惯性矩截面模数mm mm mm cm2Kg/m cm4cm3cm2/m Kg/m2cm4/m cm3/m SP-Ⅱ40010010.561.184812401521531208740874 SP-Ⅲ4001251376.42602220223191150168001340 SP-Ⅳ40017015.596.9976.14670362242.5190386002270 SP-ⅤL50020024.3133.81057960520267.621063003150 SP-ⅥL50022527.61531201140068030624086003820 SP-ⅡW60013010.378.761.82110203131.2103130001000 SP-ⅢW60018013.4103.981.65220376173.2136324001800 SP-ⅣW60021018135.31068630539225.5177567002700新型拉森IV型钢板桩示意图及主要参数二、主要工艺流程及操作工艺（一）钢板桩施工的一般要求1、钢板桩的设置位置要符合设计要求，便于基础施工，即在基础最突出的边缘外留有支模、拆模的余地。
2、基坑护壁钢板桩的平面布置形状应尽量平直整齐，避免不规则的转角，以便标准钢板桩的利用和支撑设置。
各周边尺寸尽量符合板桩模数。
3、整个基础施工期间，在挖土、吊运、扎钢筋、浇筑混凝土等施工作业中，严禁碰撞支撑，禁止任意拆除支撑，禁止在支撑上任意切割、电焊，也不应在支撑上搁置重物。
（二）工艺流程根据施工图及高程放设沉桩定位线→引孔的施工→沉桩位置沟槽开挖1m深→根据定位线设置沉桩导梁→整修、平整施工机械行走道路→钢板桩插入和预打→静压钢板桩→静压机行走路线处沟槽的平整→钢管桩的静压施工→挖除地表面1.0m厚土及放坡→开挖至第一道围檩位置→设置围檩及支撑→开挖至第二道围檩位置→设置围檩及支撑→土方开挖→割除并吊出上部的钢管桩（可根据钢管桩每节的长短进行工序的调整）→施工桥台至第二道支撑下0.5m处→填土及拆除第二道围檩及支撑→施工桥台至第一道支撑下0.5m处→填土及拆除第一道围檩及支撑→主体结构施工完成→回填土→拔除钢板桩→在桩的缝隙处用细砂回填密实在施工过程中采用集水明排方式排出坑底汇水。
各种型号拉森钢板桩技术参数大全一、拉森钢板桩的常见型号拉森钢板桩主要有 U 型、Z 型和直线型三种类型，每种类型又包含多种不同的型号。
常见的 U 型拉森钢板桩型号有：SPIII、SPIV、SPV 等；Z 型拉森钢板桩型号有：Z400、Z500 等；直线型拉森钢板桩型号有：Larsen 1 等。
二、U 型拉森钢板桩技术参数1、 SPIII 型拉森钢板桩宽度：400mm高度：125mm厚度：13mm每米重量：60kg惯性矩：2220cm⁴/m截面模数：203cm³/m2、 SPIV 型拉森钢板桩宽度：400mm高度：170mm厚度：155mm每米重量：761kg惯性矩：3860cm⁴/m截面模数：270cm³/m3、 SPV 型拉森钢板桩宽度：400mm高度：225mm厚度：205mm每米重量：106kg惯性矩：6800cm⁴/m截面模数：467cm³/m三、Z 型拉森钢板桩技术参数1、 Z400 型拉森钢板桩宽度：400mm高度：180mm厚度：18mm每米重量：72kg惯性矩：3200cm⁴/m截面模数：250cm³/m2、 Z500 型拉森钢板桩宽度：500mm高度：200mm厚度：24mm每米重量：100kg惯性矩：5600cm⁴/m截面模数：400cm³/m四、直线型拉森钢板桩技术参数1、 Larsen 1 型拉森钢板桩宽度：500mm高度：250mm厚度：10mm每米重量：777kg惯性矩：20000cm⁴/m截面模数：1600cm³/m五、拉森钢板桩的材质拉森钢板桩通常采用高强度钢材制造，如 Q235、Q345 等。
这些钢材具有良好的屈服强度和抗拉强度，能够满足工程施工的要求。
六、拉森钢板桩的长度拉森钢板桩的长度可以根据工程需要进行定制，常见的长度有6m、9m、12m、15m 等。
在实际应用中，应根据地质条件、工程要求和施工条件等因素综合考虑，选择合适长度的钢板桩。
ⅳ级拉森钢板桩规格
Ⅳ级拉森钢板桩是一种常见的桩基施工材料，其规格可以根据具体的工程需求进行选择和定制。
一般来说，Ⅳ级拉森钢板桩的规格包括以下参数：
1. 长度：一般为6米、9米、12米等标准长度，也可根据实际需要定制非标准长度；
2. 宽度：通常为400mm、600mm、800mm等常见宽度，也可以根据工程要求定制其他宽度；
3. 厚度：一般为10mm、12mm、16mm等常见厚度，也可根据工程要求定制其他厚度；
4. 钢板材质：常用的材质有Q235B、Q345B等，也可以根据特殊要求选择其他牌号的钢板；
5. 排列方式：可以选择单排、双排、交错排列等不同的排列方式，根据土体条件和工程要求进行选择；
6. 节段连接方式：常见的连接方式有钢板之间焊接、锁口连接等，也可以根据需求选择其他连接方式。
需要注意的是，具体的Ⅳ级拉森钢板桩规格应该根据具体的工程需求和设计要求进行选择和确认。
各种型号拉森钢板桩技术参数大全一、引言拉森钢板桩是一种常用于土木工程和建筑领域的重要工程材料。
本文将介绍各种型号拉森钢板桩的详细技术参数，以帮助读者更好地了解和选择合适的拉森钢板桩。
二、拉森钢板桩的分类根据结构形式和使用要求，拉森钢板桩可以分为多种型号，包括U型钢板桩、Z型钢板桩、ZM型钢板桩等。
下面将分别介绍各个型号的技术参数。
1. U型钢板桩U型钢板桩是一种横截面呈U形的钢板桩，其主要特点是施工简便、刚性好、拆卸方便。
以下是U型钢板桩的一般技术参数：- U型钢板桩型号：U6-700、U7-700、U8-700等- 钢板桩高度：6mm、7mm、8mm等- 钢板桩宽度：700mm- 钢板桩厚度：6mm、7mm、8mm等- 钢板桩重量：根据具体型号和长度而定2. Z型钢板桩Z型钢板桩具有较大的截面惯性矩和截面模量，能够承受较大的水平力。
以下是Z型钢板桩的一般技术参数：- Z型钢板桩型号：Z12-770、Z14-770、Z18-770等- 钢板桩高度：12mm、14mm、18mm等- 钢板桩宽度：770mm- 钢板桩厚度：12mm、14mm、18mm等- 钢板桩重量：根据具体型号和长度而定3. ZM型钢板桩ZM型钢板桩是一种组合型的钢板桩，结构更加复杂，可灵活调整和应用于不同的工程场合。
以下是ZM型钢板桩的一般技术参数：- ZM型钢板桩型号：ZM12-630、ZM14-630、ZM18-630等- 钢板桩高度：12mm、14mm、18mm等- 钢板桩宽度：630mm- 钢板桩厚度：12mm、14mm、18mm等- 钢板桩重量：根据具体型号和长度而定四、拉森钢板桩的应用领域拉森钢板桩广泛应用于桥梁、码头、隧道、堤坝、挡土墙等工程中。
其主要作用是支护土体、抵抗水流和土壤的侵蚀，保护工程结构的稳定性。
五、拉森钢板桩的优势相比传统的混凝土墙和木质挡土墙，拉森钢板桩具有以下优势：1. 施工快速便捷，可提高工程进度。
常用型号拉森钢板桩技术参数拉森钢板桩是一种常用于土木工程和建筑工程中的临时或永久性基础结构的钢制桩。
它由热轧钢板制成，可用于支撑挡土墙、护坡、堤坝、河道整治等工程。
拉森钢板桩具有高强度、高刚度和耐久性好的特点，广泛应用于各种工程项目中。
以下是一些常见型号的拉森钢板桩的技术参数：1.型号：U型拉森钢板桩技术参数：- 厚度范围：8-16mm- 高度范围：400-900mm- 宽度范围：100-400mm- 桩板截面面积：54-400cm²/m-截止桩板抗弯矩：80-600kNm/m- 板桩断面系数：4.0-9.8cm³/m2.型号：Z型拉森钢板桩技术参数：- 厚度范围：6-16mm- 高度范围：400-750mm- 宽度范围：100-420mm- 桩板截面面积：48-390cm²/m-截止桩板抗弯矩：72-585kNm/m- 板桩断面系数：4.0-7.8cm³/m3.型号：L型拉森钢板桩技术参数：- 厚度范围：8-16mm- 高度范围：400-750mm- 宽度范围：100-430mm- 桩板截面面积：56-400cm²/m-截止桩板抗弯矩：80-600kNm/m- 板桩断面系数：5.0-9.0cm³/m4.型号：S型拉森钢板桩技术参数：- 厚度范围：8-12mm- 高度范围：400-900mm- 宽度范围：150-500mm- 桩板截面面积：76-450cm²/m-截止桩板抗弯矩：120-680kNm/m- 板桩断面系数：6.0-11.3cm³/m5.型号：OZ型拉森钢板桩技术参数：- 厚度范围：8-16mm- 高度范围：400-850mm- 宽度范围：600-1000mm- 桩板截面面积：137-510cm²/m-截止桩板抗弯矩：180-850kNm/m- 板桩断面系数：11.0-20.1cm³/m这些技术参数可以根据具体项目的需求进行调整。
拉森钢板桩受力验算因本工程施工区地质情况复杂，且无明显变化界限。
为确保施工安全，选取有代表性的地质断面分别计算荷载，取最不利荷载对拉森扣板桩支护进行验算，作为最终支护标准。
根据工程地质勘察报告及现场实际开挖获取的地质资料提取验算参数。
1、基坑参数基坑顶标高为-2.30，底标高为-6.8，开挖深度为4.5m。
拉伸钢板桩采用Ⅳ型12m长密扣拉森钢板桩。
围檩采用H350*350型钢。
2、拉森钢板桩参数钢板桩型号每延米截面积cm2每延米惯矩Ix（cm4）每延米抵抗矩Wx（cm3）容许弯曲应力［σw］（MPa）容许剪应力［τ］（MPa）备注SKSPⅣ242.5 38600 2270 210 1203、拉森钢板桩最大悬臂长度的计算：3.1、开挖深度h＝3m以上进行拉森钢板桩支护，根据地质报告取值得：ｒ＝（18.4×1.9＋20.3×1.1）/3＝19.09 KN/m3φ＝（23×1.9＋6.2×1.1）/3＝16.84Ka＝tga2（45°－φ/2）=0.551q＝ｒ×h×Ka＝31.556KN/m3.2拉森钢板桩最大悬臂长度计算3.2.2、SKSPⅣ型拉森钢板桩（只用于开挖深度4～6.5m的基坑）M max≦Wx×［σw］1/6*h*h*19.09*h*0.551*10000≦1340*210故h≦2.52m因SKSPⅣ型拉森钢板桩用于开挖深度为4～6.5m的基坑，大于其最大悬臂长度，故需加围檩。
4、拉森钢板桩入土深度4.1、土的参数计算根据设计要求，基坑开挖深度在4～6.5m采用12m SKSPⅣ型拉森钢板桩。
12m SKSPⅣ型拉森钢板桩（取土层最大影响深度12m）：ｒ＝（18.4×1.9＋20.3×1.6＋15.9×5.5＋20.1×2.4＋19.3×0.6）/12＝17.89 KN/m3φ＝（23×1.9＋6.2×1.6＋4.4×5.5＋22.2×2.4＋14.2×0.6）/9＝11.62Ka＝tga2（45°－11.62/2）=0.664Kp ＝tga 2（45°＋11.62/2）=1.504 4.2、计算简图根据钢板桩入土的深度，按单锚浅埋板桩计算，假定上端为简支，下端为自由支承。
拉森钢板桩施工方案(一）施工方法根据本工程实际情况，结合本公司多年施工实践，采用液压打桩机打设15米进口拉森400钢板桩（二）打桩施工机具:1.打桩施工机技术参数:A、履带式液压打桩机采用日本产日立450挖掘机为母体，外加台湾产PCF400高频液压机械手，参照国外技术,巧妙地设计组合而成。
B、履带式液压打桩机主臂长3。
5m+8m，弯臂（小臂）长2。
5m米,二臂2。
8m，自重45T，履带长4。
5m,宽3.6m,作业回旋半径为4米,台湾产PCF402高频液力机械手1。
57m*0.78m＊2.35m。
C、履带式液压打桩机可打3`6#18m内拉森（小咬口）钢板桩；260`700mm15米内大咬口钢板桩（槽钢板桩)、600mm18米内H型钢桩、1200mm18米内铁板桩；200`400mm18米内方型木桩、200`400mm18米内混凝土桩、Φ600mm18米内以下钢管桩2.拉森钢板桩技术参数3.钢板桩允许偏差.（三）施工测控根据业主提供的井位坐标，在测量控制点进行钢板桩中心线、拐角点、端点线的测设，布置测控坐标。
根据钢板桩测控点用木桩、竹杆及测量三角旗竖立明显标志，石灰、油漆等标识明显记号；（四)机具定位钢板桩放置在打桩机一侧，日本产日立450履带式液压打桩机根据打桩位置进行前进，钢板桩压入之前，对拉森钢板桩进行润滑处理，涂抹界面剂和黄油，以便于水泥浆隔离分开,工作井施工时，在混凝土及钢板桩之间，设置一层木模板，保证钢板桩顺利拔除。
（六）打钢板桩1。
按照导梁上起始钢板桩定位；履带式液压打桩机就位。
2。
钢板桩夹桩龙口在打桩机变幅范围内衔桩.3.夹住入龙口，并将桩夹紧.带好保险，起吊打桩锤，起吊钢板桩,4。
调整桩的垂直度或倾斜度.精确定位。
5。
对好桩位下桩，校准桩的垂直度或倾斜度及桩的平面位置,让桩自沉.若桩位有误差，拔起,校准到位，同时控制好桩的垂直度或倾斜度,栽桩到位,误差控制在误差范围内沉桩。
6。
先轻锤轻击，待桩入土一定深度后，再重锤重击,直至设计高度.7。
