CAD的简单操作方法

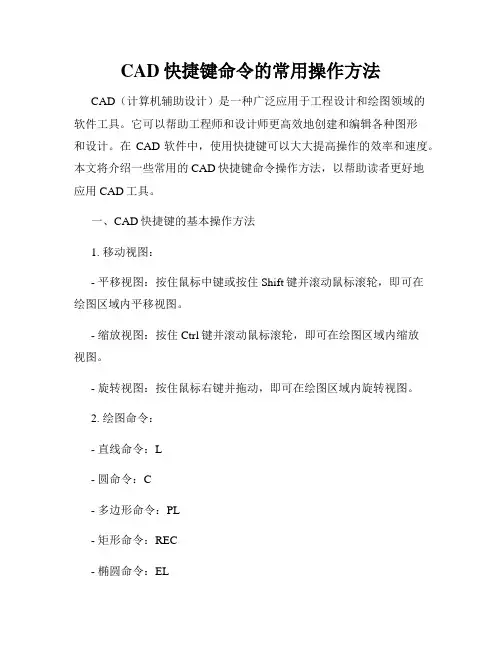

CAD快捷键命令的常用操作方法CAD（计算机辅助设计）是一种广泛应用于工程设计和绘图领域的软件工具。

它可以帮助工程师和设计师更高效地创建和编辑各种图形和设计。

在CAD软件中，使用快捷键可以大大提高操作的效率和速度。

本文将介绍一些常用的CAD快捷键命令操作方法，以帮助读者更好地应用CAD工具。

一、CAD快捷键的基本操作方法1. 移动视图：- 平移视图：按住鼠标中键或按住Shift键并滚动鼠标滚轮，即可在绘图区域内平移视图。

- 缩放视图：按住Ctrl键并滚动鼠标滚轮，即可在绘图区域内缩放视图。

- 旋转视图：按住鼠标右键并拖动，即可在绘图区域内旋转视图。

2. 绘图命令：- 直线命令：L- 圆命令：C- 多边形命令：PL- 矩形命令：REC- 椭圆命令：EL3. 编辑命令：- 复制命令：CO- 剪切命令：CUT- 移动命令：M- 旋转命令：RO- 镜像命令：MI4. 选择命令：- 单选命令：用鼠标左键单击要选择的对象。

- 多选命令：按住Shift键并用鼠标左键依次选择多个对象。

- 反选命令：用鼠标右键单击已选择的对象。

二、CAD常用快捷键命令的详细操作方法1. 基本快捷键命令：- 新建绘图：Ctrl+N- 打开绘图：Ctrl+O- 保存绘图：Ctrl+S- 关闭绘图：Ctrl+W- 退出CAD：Ctrl+Q2. 视图操作快捷键命令：- 前一视图：Ctrl+Shift+Z- 后一视图：Ctrl+Y- 重绘视图：Ctrl+R- 即时刷新视图：Ctrl+Shift+R3. 绘图命令快捷键命令：- 直线命令：L使用方法：输入L命令后，按住鼠标左键拖动即可绘制直线。

- 圆命令：C使用方法：输入C命令后，指定圆心位置，再指定半径长度即可绘制圆。

- 多边形命令：PL使用方法：输入PL命令后，指定多边形边数，再指定中心点或边上的点即可绘制多边形。

- 矩形命令：REC使用方法：输入REC命令后，指定矩形的一个角点，再指定对角点即可绘制矩形。

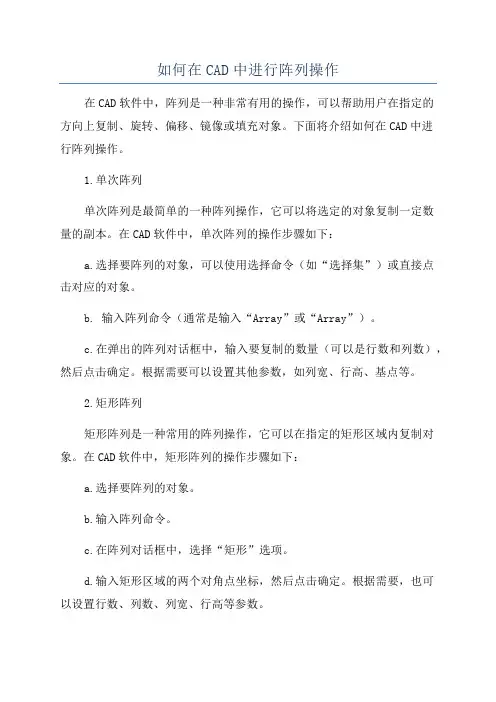

如何在CAD中进行阵列操作在CAD软件中，阵列是一种非常有用的操作，可以帮助用户在指定的方向上复制、旋转、偏移、镜像或填充对象。

下面将介绍如何在CAD中进行阵列操作。

1.单次阵列单次阵列是最简单的一种阵列操作，它可以将选定的对象复制一定数量的副本。

在CAD软件中，单次阵列的操作步骤如下：a.选择要阵列的对象，可以使用选择命令（如“选择集”）或直接点击对应的对象。

b. 输入阵列命令（通常是输入“Array”或“Array”）。

c.在弹出的阵列对话框中，输入要复制的数量（可以是行数和列数），然后点击确定。

根据需要可以设置其他参数，如列宽、行高、基点等。

2.矩形阵列矩形阵列是一种常用的阵列操作，它可以在指定的矩形区域内复制对象。

在CAD软件中，矩形阵列的操作步骤如下：a.选择要阵列的对象。

b.输入阵列命令。

c.在阵列对话框中，选择“矩形”选项。

d.输入矩形区域的两个对角点坐标，然后点击确定。

根据需要，也可以设置行数、列数、列宽、行高等参数。

3.极轴阵列极轴阵列是一种将对象以一定角度复制到指定的范围内的阵列操作。

在CAD软件中，极轴阵列的操作步骤如下：a.选择要阵列的对象。

b.输入阵列命令。

c.在阵列对话框中，选择“极轴”选项。

d.输入极点（即阵列的中心点）的坐标。

e.输入极轴的起始角度、终止角度和角度间隔，然后点击确定。

4.路径阵列路径阵列是一种按照指定路径在对象上进行复制的阵列操作。

在CAD 软件中，路径阵列的操作步骤如下：a.选择要阵列的对象。

b.输入阵列命令。

c.在阵列对话框中，选择“路径”选项。

d.选择用作路径的对象。

路径可以是线、多段线、样条曲线等。

e.输入行数、列宽、行高等参数，然后点击确定。

5.三维阵列三维阵列是在三维CAD中常用的一种阵列操作，它可以将对象沿着3D轴方向复制。

在CAD软件中，三维阵列的操作步骤如下：a.选择要阵列的对象。

b.输入阵列命令。

c.在阵列对话框中，选择“三维”选项。

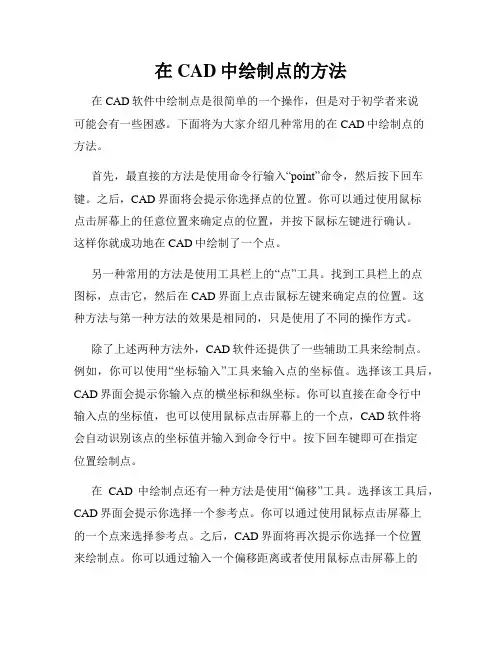

在CAD中绘制点的方法在CAD软件中绘制点是很简单的一个操作，但是对于初学者来说可能会有一些困惑。

下面将为大家介绍几种常用的在CAD中绘制点的方法。

首先，最直接的方法是使用命令行输入“point”命令，然后按下回车键。

之后，CAD界面将会提示你选择点的位置。

你可以通过使用鼠标点击屏幕上的任意位置来确定点的位置，并按下鼠标左键进行确认。

这样你就成功地在CAD中绘制了一个点。

另一种常用的方法是使用工具栏上的“点”工具。

找到工具栏上的点图标，点击它，然后在CAD界面上点击鼠标左键来确定点的位置。

这种方法与第一种方法的效果是相同的，只是使用了不同的操作方式。

除了上述两种方法外，CAD软件还提供了一些辅助工具来绘制点。

例如，你可以使用“坐标输入”工具来输入点的坐标值。

选择该工具后，CAD界面会提示你输入点的横坐标和纵坐标。

你可以直接在命令行中输入点的坐标值，也可以使用鼠标点击屏幕上的一个点，CAD软件将会自动识别该点的坐标值并输入到命令行中。

按下回车键即可在指定位置绘制点。

在CAD中绘制点还有一种方法是使用“偏移”工具。

选择该工具后，CAD界面会提示你选择一个参考点。

你可以通过使用鼠标点击屏幕上的一个点来选择参考点。

之后，CAD界面将再次提示你选择一个位置来绘制点。

你可以通过输入一个偏移距离或者使用鼠标点击屏幕上的一个点来确定绘制点的位置。

这种方法主要用于相对于参考点的位置定位绘制点。

除了以上介绍的方法，CAD软件还提供了一些绘制点的高级工具，比如“多点绘制”和“点阵绘制”。

这些工具主要用于在指定的范围内批量绘制点，可以大大提高绘制效率。

但是这些高级工具使用起来可能会比较复杂，需要一定的操作经验。

综上所述，CAD软件中绘制点的方法有很多种。

你可以根据自己的需求和习惯选择最适合自己的方法来绘制点。

不管是使用命令行，工具栏还是其他辅助工具，只要掌握了基本的操作技巧，绘制点就会变得非常简单。

希望以上内容对大家在CAD中绘制点时有所帮助。

第一节AutoCAD的基础知识CAD是Computer Adide Deignde 简称（计算机辅助设计）CAD对我们建筑行业的人来说是非常重要的工具好比我们日常生活中吃饭用的筷子，不管以后是从事设计还是施工、监理等等都要用到CAD。

事实论事我们以后进入社会的从事设计的人不会很多，大多数都要从施工做起，要想做好一个好的施工人员识图是必备的能力也是最基本的能力，对于我们刚刚接触建筑行业的人员，只有通过不短的画图联系才能掌握好识图的要领，可能一个施工员不是很会画图纸，但一个会画图纸的施工员必定是一个好的施工员，施工员在工地上是知道施工的人员，这就要求施工员掌握图纸上的每一个细节，建筑CAD 就是绘制各种建筑图纸的（建筑施工图、结构施工图、水电施工图等等）所以CAD应该是我们每一个专业人士应该掌握的技能。

一、安装要求：为了给CAD一个优越的工作环境。

用户的计算机，应采用高档的CPU（最低512的如pentiun133以上的处理器如果性能太低CAD将运行缓慢影响绘图速度，其优越性无法体现 CAD安装的时候提供了一个很好的安装向导，可以按照安装向导的操作提示逐步进行安装。

提示：1安装完成后一定要重启计算机才能是配置生效2拷贝资料是一定要安装程序快捷方式没用一默认般在C盘3 CAD2006的安装序列号：191-75444444 （有注册机）CAD2007的安装序列号111-11111111二CAD的界面组成三、 CAD的基本操作1灵活的使用鼠标对提高绘图速度和绘图质量有着至关重要的作用，当鼠标在垫板上动时，鼠标的光标会在屏幕上不断的移动，光标所在屏幕上的位置不同，起形状也不同，所代表的含义也就不同，下面是各种光标形状所表示的含义：光标形状含义光标形状含义选择目标垂直移动正常选择水平移动正常绘图形状上右下移动输入状态上左下移动等待符号输入文本符号应用程序启动任意平移试图动态缩放调整命令窗口大小试图窗口缩放不动，绘图去会出现一手掌图形，这时移动鼠标，图形界限○1也随着这移动。

完整版)CAD制图入门教程CAD制图入门教程在研究CAD制图前，了解工作界面是提高绘图效率的基础。

CAD的显示界面与Windows的其他应用软件相似，整个绘图窗口由以下几部分组成：1.标题栏和菜单栏：屏幕的顶部是标题栏，如果刚刚启动CAD或当前图形文件尚未保存，则显示Drawing。

紧贴标题栏的是菜单栏，系统默认有十一列下拉菜单，菜单栏的右边是绘图窗口的操作按钮。

2.工具栏：常用的有标准工具栏、对象特性工具栏、绘图工具栏和修改工具栏。

3.绘图窗口：在CAD工作界面上，最大的空白区域就是绘图区，也称为视窗，用户只能在绘图区绘制图形。

利用视窗缩放功能，可使绘图区无限增大或缩小。

当光标移至绘图区域内时，便出现了十字光标和拾取框。

绘图区的左下角有两个互相垂直的箭头组成的图形，这有可能是CAD的坐标系（WCS），也可能是用户坐标系（UCS）。

4.命令行提示区：命令行用于接受用户的命令或参数输入。

在绘图时，应特别注意这个窗口，输入命令后的提示信息，如错误信息、命令选项及其提示信息，都将在该窗口中显示。

5.状态行：显示当前图形的绘制状态，如光标的坐标、捕捉、栅格、正文等功能的开关状态。

为了更好地适应个人需求，可以对窗口元素进行定制：1.工具栏：视图→工具栏，选择所需工具栏后关闭。

或者在任意工具栏上点击右键，点击所需工具栏名称，即可打开或关闭相应工具栏。

2.命令行和绘图窗口：工具→选项→显示，在此选项卡中可改变命令行和绘图窗口的大小、颜色、字体等，也可将其全部恢复为系统缺省值。

将光标称至命令行窗口上边框，当鼠标箭头成双向箭头时，按住鼠标左键上下拖动即可改变命令行窗口行数。

（F2快捷键：命令行和文本窗口的切换。

）状态行开关按钮的选项定制：在按钮上右击鼠标→设置。

F6键则在坐标显示中切换，控制坐标显示特性。

在新建图形文件时，可以通过以下方式进行：1.文件→新建2.标准工具栏→新建3.命令：New4.利用启动对话框新建文件，该对话框有四个选项卡：打开、新建、保存和另存为。

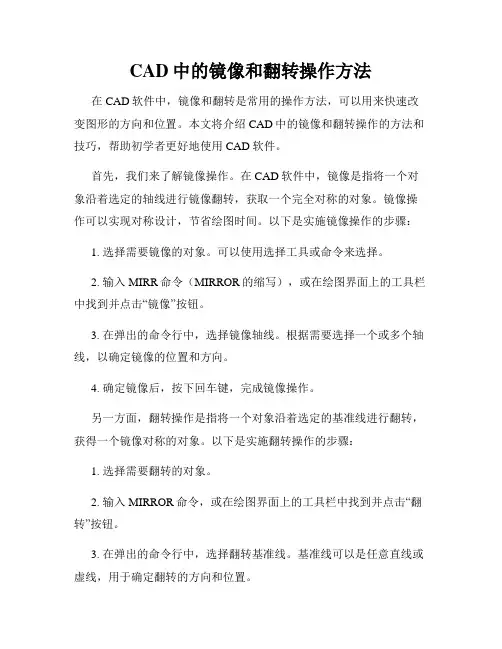

CAD中的镜像和翻转操作方法在CAD软件中，镜像和翻转是常用的操作方法，可以用来快速改变图形的方向和位置。

本文将介绍CAD中的镜像和翻转操作的方法和技巧，帮助初学者更好地使用CAD软件。

首先，我们来了解镜像操作。

在CAD软件中，镜像是指将一个对象沿着选定的轴线进行镜像翻转，获取一个完全对称的对象。

镜像操作可以实现对称设计，节省绘图时间。

以下是实施镜像操作的步骤：1. 选择需要镜像的对象。

可以使用选择工具或命令来选择。

2. 输入MIRR命令（MIRROR的缩写），或在绘图界面上的工具栏中找到并点击“镜像”按钮。

3. 在弹出的命令行中，选择镜像轴线。

根据需要选择一个或多个轴线，以确定镜像的位置和方向。

4. 确定镜像后，按下回车键，完成镜像操作。

另一方面，翻转操作是指将一个对象沿着选定的基准线进行翻转，获得一个镜像对称的对象。

以下是实施翻转操作的步骤：1. 选择需要翻转的对象。

2. 输入MIRROR命令，或在绘图界面上的工具栏中找到并点击“翻转”按钮。

3. 在弹出的命令行中，选择翻转基准线。

基准线可以是任意直线或虚线，用于确定翻转的方向和位置。

4. 确定翻转后，按下回车键，完成翻转操作。

除了基本的镜像和翻转操作，CAD软件还提供了一些其他的工具和技巧，以帮助用户更好地处理对象的镜像和翻转。

以下是一些常用的技巧：1. 多重镜像：CAD软件允许用户在一个操作中进行多次镜像，以快速实现复杂的对称设计。

在镜像操作命令的过程中，用户可以选择不同的轴线和位置，重复操作。

2. 缩放镜像：CAD软件提供了缩放镜像的选项，可以将镜像的对象按比例缩放。

这在需要对称但比例不同的设计中非常有用。

3. 镜像编辑：CAD软件允许用户在进行镜像操作后对镜像的对象进行编辑。

用户可以选择编辑工具来修改对象的形状、位置和属性。

4. 命名镜像：CAD软件可以将镜像后的对象命名为新的组或块，以便后续操作和管理。

这有助于保持CAD绘图的组织结构和可维护性。

一、cad的快捷键1. 创建直线的快捷方式是L+空格2. 创建圆的快捷方式是C+空格3. 创建圆弧的快捷方式是A+空格4. 创建矩形的快捷方式是REC+空格5. 创建点的快捷方式是PO+空格6. 创建单行文本的命令是DT7. 创建多行文本的命令是MT8. 创建填充的命令是H9.将已经画出的线段延伸到某一线段EX+空格10.将已经画出的矩形倒圆角F+空格11.修剪绘图过程中多余的线TR+空格12. 修改文本ED+空格13. 移动命令是M+空格;14. 旋转命令的快捷方式是RO+空格15. 偏移命令的快捷方式是O+空格16. 镜像命令的快捷方式是MI+空格17. 复制命令的快捷方式是CO+空格18. 局部观察平面图细节时,通常使用Z+空格19. 可以在工作区看到实时缩放的放大镜Z+空格+空格20. 平移视图的快捷方式是P+空格21. 通过平移视图平移视图P+空格22.返回上一视图Z+空格+P+空格23. 全局显示自己绘的平面图Z+空格+A+空格24. 快捷方式CTRL＋P代表打印文件25. 快捷方式CTRL＋C代表复制26. 快捷方式CTRL＋V代表粘贴27. 快捷方式CTRL＋X代表剪切28. 新建文件的快捷方式是CTRL＋N29. 在CAD里寻求帮助时,可直接点击F130. 正交的快捷方式是F831. 打开和关闭对象捕捉工具的快捷方式是F332. 直线标注的快捷方式是DLI+空格33. 调整文字样式可以通过ST+空格快捷方式实现34. 重新生成的快捷方式是R+ E+空格35. 设置捕捉模式可以通过快捷方式实现OS+空格键可以重复上一次的操作37. 刷新的快捷键是RE+空格38. AutoCAD系统中，想取消正在执行的命令可用ESC39. 设置捕捉模式的快捷键是OS40. 旋转命令的快捷方式是RO41. 计算面积的快捷键是AA42. 平移的快捷键是P+空格43. 最常用的标注快捷键是DLI44. 直线的快捷方式是LINE45. 创建圆的快捷键C46. 偏移命令的快捷方式是O47.可以修改文本ed二、50个技巧1、文字镜像如何设置转动与不转动A、在镜像前，输入MIRRTEXT指令B、输入新值0 代表不转动；输入新值1代表转动C、MIRRTEXT指令完成后，输入MI镜像指令就OK了2、CAD的版本转换A、CAD高版本可以打开所有低版本的图纸B、CAD低版本不可以打开高版本的图纸C、高版本转成低版本的方法，直接点击另存为，将文件类型可以改成任意的低版本D、将低版本转换成高版本，就比较复杂了，需要第三方软件，也就是版本转换器。

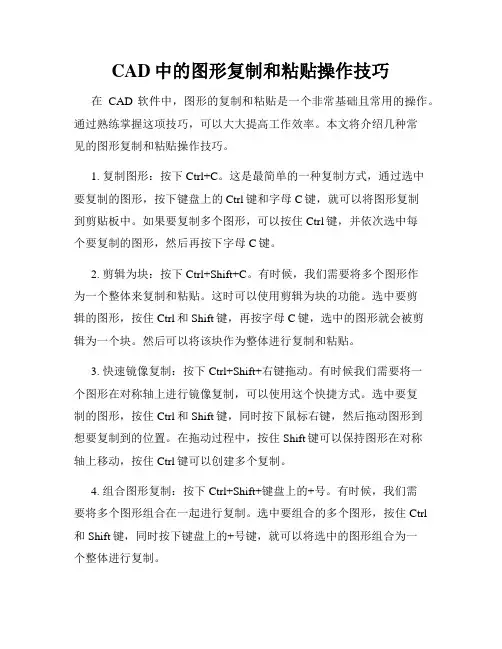

CAD中的图形复制和粘贴操作技巧在CAD软件中，图形的复制和粘贴是一个非常基础且常用的操作。

通过熟练掌握这项技巧，可以大大提高工作效率。

本文将介绍几种常见的图形复制和粘贴操作技巧。

1. 复制图形：按下Ctrl+C。

这是最简单的一种复制方式，通过选中要复制的图形，按下键盘上的Ctrl键和字母C键，就可以将图形复制到剪贴板中。

如果要复制多个图形，可以按住Ctrl键，并依次选中每个要复制的图形，然后再按下字母C键。

2. 剪辑为块：按下Ctrl+Shift+C。

有时候，我们需要将多个图形作为一个整体来复制和粘贴。

这时可以使用剪辑为块的功能。

选中要剪辑的图形，按住Ctrl和Shift键，再按字母C键，选中的图形就会被剪辑为一个块。

然后可以将该块作为整体进行复制和粘贴。

3. 快速镜像复制：按下Ctrl+Shift+右键拖动。

有时候我们需要将一个图形在对称轴上进行镜像复制，可以使用这个快捷方式。

选中要复制的图形，按住Ctrl和Shift键，同时按下鼠标右键，然后拖动图形到想要复制到的位置。

在拖动过程中，按住Shift键可以保持图形在对称轴上移动，按住Ctrl键可以创建多个复制。

4. 组合图形复制：按下Ctrl+Shift+键盘上的+号。

有时候，我们需要将多个图形组合在一起进行复制。

选中要组合的多个图形，按住Ctrl 和Shift键，同时按下键盘上的+号键，就可以将选中的图形组合为一个整体进行复制。

5. 巧用复制选项：鼠标右键点击鼠标右键点击粘贴选项。

在CAD软件中，点击鼠标右键可以打开一个菜单，其中包含了一些复制和粘贴的选项。

例如，我们可以选择只粘贴图形的属性，比如颜色和线型，而不复制实际的图形对象。

有时候，在复制和粘贴过程中，选择适合的复制选项可以更好地满足设计需求。

6. 设定基准点：在进行复制和粘贴操作时，可以设定一个基准点。

选中要复制的图形后，按下Ctrl+C进行复制操作，然后按下Ctrl+V进行粘贴操作。

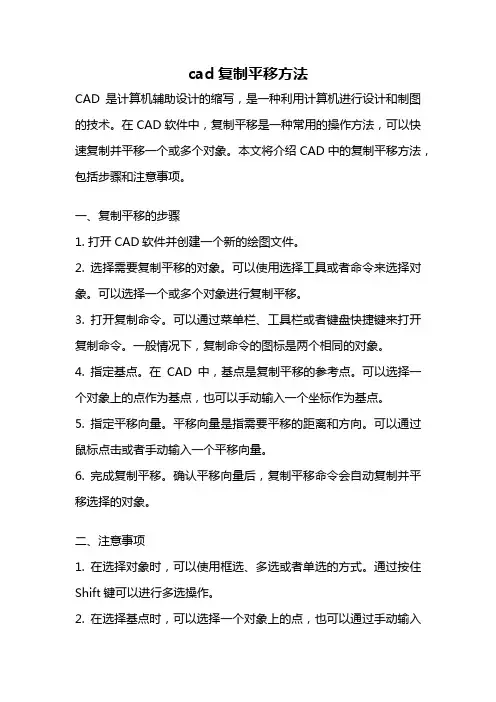

cad复制平移方法CAD是计算机辅助设计的缩写，是一种利用计算机进行设计和制图的技术。

在CAD软件中，复制平移是一种常用的操作方法，可以快速复制并平移一个或多个对象。

本文将介绍CAD中的复制平移方法，包括步骤和注意事项。

一、复制平移的步骤1. 打开CAD软件并创建一个新的绘图文件。

2. 选择需要复制平移的对象。

可以使用选择工具或者命令来选择对象。

可以选择一个或多个对象进行复制平移。

3. 打开复制命令。

可以通过菜单栏、工具栏或者键盘快捷键来打开复制命令。

一般情况下，复制命令的图标是两个相同的对象。

4. 指定基点。

在CAD中，基点是复制平移的参考点。

可以选择一个对象上的点作为基点，也可以手动输入一个坐标作为基点。

5. 指定平移向量。

平移向量是指需要平移的距离和方向。

可以通过鼠标点击或者手动输入一个平移向量。

6. 完成复制平移。

确认平移向量后，复制平移命令会自动复制并平移选择的对象。

二、注意事项1. 在选择对象时，可以使用框选、多选或者单选的方式。

通过按住Shift键可以进行多选操作。

2. 在选择基点时，可以选择一个对象上的点，也可以通过手动输入坐标的方式指定基点。

3. 在指定平移向量时，可以通过鼠标点击选取一个点，也可以手动输入一个平移向量的数值，如横向位移和纵向位移的数值。

4. 复制平移操作可以进行多次，即可以多次复制并平移同样的对象。

5. 复制平移操作可以进行相对平移和绝对平移。

相对平移是指相对于基点进行平移，绝对平移是指相对于绘图原点进行平移。

6. 平移向量可以是一个矢量，也可以是一个坐标。

矢量是指一个有方向和大小的量，坐标是指一个点在平面上的位置。

7. 复制平移操作可以在二维平面上进行，也可以在三维空间中进行。

在三维空间中，平移向量可以有三个分量，分别表示横向、纵向和垂直方向的位移。

8. 在进行复制平移操作时，可以选择是否保持原始对象的属性，如颜色、线型和线宽等。

9. 复制平移操作可以应用于不同类型的对象，如线段、圆、多边形等。

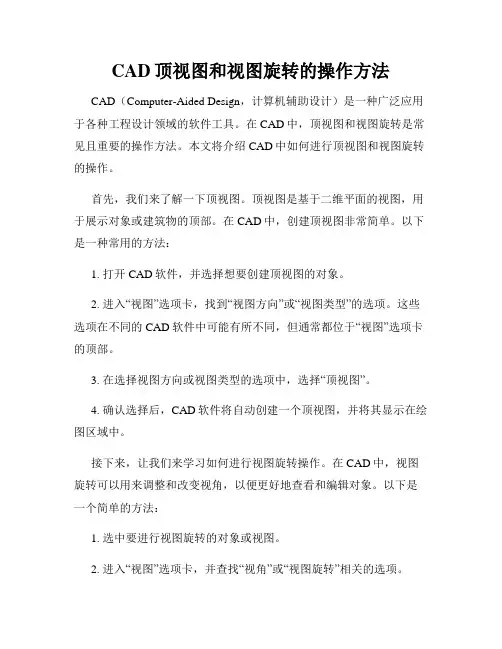

CAD顶视图和视图旋转的操作方法CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于各种工程设计领域的软件工具。

在CAD中，顶视图和视图旋转是常见且重要的操作方法。

本文将介绍CAD中如何进行顶视图和视图旋转的操作。

首先，我们来了解一下顶视图。

顶视图是基于二维平面的视图，用于展示对象或建筑物的顶部。

在CAD中，创建顶视图非常简单。

以下是一种常用的方法：1. 打开CAD软件，并选择想要创建顶视图的对象。

2. 进入“视图”选项卡，找到“视图方向”或“视图类型”的选项。

这些选项在不同的CAD软件中可能有所不同，但通常都位于“视图”选项卡的顶部。

3. 在选择视图方向或视图类型的选项中，选择“顶视图”。

4. 确认选择后，CAD软件将自动创建一个顶视图，并将其显示在绘图区域中。

接下来，让我们来学习如何进行视图旋转操作。

在CAD中，视图旋转可以用来调整和改变视角，以便更好地查看和编辑对象。

以下是一个简单的方法：1. 选中要进行视图旋转的对象或视图。

2. 进入“视图”选项卡，并查找“视角”或“视图旋转”相关的选项。

3. 在选项中，通常会提供一些预设的旋转角度或自定义旋转的选项。

4. 根据需要选择合适的旋转角度或使用自定义选项进行旋转。

5. 确认选择后，CAD软件将会相应地旋转视图，使你能够在新的角度下查看和编辑对象。

需要注意的是，CAD软件中存在不同的版本和不同的操作界面，因此具体的操作方法可能会有所变化。

但总体思路是类似的，通过查找相应的选项并进行操作来创建顶视图和进行视图旋转。

顶视图和视图旋转在CAD中是非常常见的操作，尤其适用于建筑设计、机械设计等领域。

通过这些操作，可以更好地展示和编辑对象，提高设计效率。

总结起来，本文介绍了CAD中的顶视图和视图旋转操作方法。

顶视图用于展示对象或建筑物的顶部，而视图旋转可以调整和改变视角。

通过掌握这些操作方法，可以更好地应用CAD软件进行设计和编辑工作。

CAD中的图形复制和偏移操作在CAD软件中，图形复制和偏移操作是绘图过程中常用的技巧之一。

它们能够帮助我们快速复制并偏移图形，提高绘图效率。

下面将详细介绍CAD中的图形复制和偏移操作的使用方法。

一、图形复制操作1. 选择图形：首先，在CAD软件中打开需要进行复制操作的图形文件。

然后使用选择工具（通常为鼠标左键）选择要复制的图形。

可以选择一个或多个图形进行复制。

2. 复制图形：选择完成后，点击编辑菜单中的“复制”选项，或者使用键盘快捷键“Ctrl+C”。

此时，选择的图形将会被复制到剪贴板中。

3. 粘贴图形：再点击编辑菜单中的“粘贴”选项，或者使用键盘快捷键“Ctrl+V”，就可以将复制的图形粘贴到当前图形中。

在粘贴之前，可以通过移动鼠标确定图形的位置，然后按下鼠标左键进行粘贴。

二、图形偏移操作1. 选择图形：同样，首先在CAD软件中打开需要进行偏移操作的图形文件。

使用选择工具选择要进行偏移的图形，可以选择一个或多个图形。

2. 设定偏移距离：点击编辑菜单中的“偏移”选项，或者使用键盘快捷键“O”调出偏移工具。

在命令提示符下，输入偏移距离的数值，然后按下Enter键。

3. 进行偏移：在输入偏移距离后，按下Enter键后，鼠标将会变成“十”字形状。

点击要进行偏移的图形上的一点，然后按下鼠标左键，将该点作为偏移起点。

接着，移动鼠标到需要偏移的位置，再次点击鼠标左键，即可完成偏移操作。

需要注意的是，在进行图形复制和偏移操作时，我们可以通过键盘输入具体数值来控制复制和偏移的距离。

此外，也可以使用鼠标拖动图形进行复制和偏移，具体方法是在复制和偏移图形之前，按下鼠标右键，选择相应的复制或偏移选项，然后拖动鼠标即可。

以上就是CAD中图形复制和偏移操作的简单介绍和使用方法。

这两种操作是CAD绘图过程中常用的技巧，能够帮助我们快速复制和偏移图形，提高绘图效率。

在实际操作中，我们可以根据需要使用不同的方法来完成复制和偏移操作。

CAD快速选择和属性过滤的操作方法在使用CAD软件时，快速选择和属性过滤是非常重要的操作技巧。

它们可以帮助我们高效地选择和编辑图形对象，提高我们的工作效率。

本文将介绍CAD软件中快速选择和属性过滤的具体操作方法，希望能对大家有所帮助。

一、快速选择快速选择功能可以让我们快速选择需要编辑或处理的图形对象。

下面是几种常用的快速选择方法：1. 单个对象选择：我们可以使用鼠标点击，选择需要编辑的单个对象。

点击对象时，可以按住Shift键进行多选。

这种方法适用于选择较少数量的对象。

2. 窗口选择：使用鼠标拖拽创建一个矩形窗口，选择窗口内的所有对象。

这种方法适用于选择较多数量的对象。

3. 多边形选择：按住Shift键，依次点击图形对象的各个角点，创建一个多边形框选区域。

只有被多边形框选区域包含的对象才会被选择。

4. 过滤选择：在选择之前，我们可以先进行对象属性的过滤。

比如，我们可以只选择特定层上的对象，或者只选择特定颜色、线型等属性的对象。

使用这些快速选择方法，我们可以轻松地选中需要编辑的对象，提高我们的工作效率。

二、属性过滤属性过滤功能可以让我们根据对象的属性特征，快速地过滤和选择对象。

下面是几种常用的属性过滤方法：1. 按层选择：在属性过滤器中，选择“层”选项，并选择需要进行过滤的层。

这样，只有在选定层上的对象才会被显示和选择。

2. 按颜色选择：在属性过滤器中，选择“颜色”选项，并选择需要进行过滤的颜色。

这样，只有具有选定颜色的对象才会被显示和选择。

3. 按线型选择：在属性过滤器中，选择“线型”选项，并选择需要进行过滤的线型。

这样，只有具有选定线型的对象才会被显示和选择。

4. 按图层属性选择：在属性过滤器中，选择“图层属性”选项，并选择需要进行过滤的图层属性。

这样，只有符合图层属性条件的对象才会被显示和选择。

通过使用属性过滤功能，我们可以根据对象的属性特征，快速找到并选择我们需要编辑的对象，提高工作效率。

CAD的简单操作方法第一章1.工具栏定置与浮动在竖线处双击——选中——调出工具栏在竖线处拖动——在顶部（定置）——下面浮动——不用时可以关闭2.打印、输出——布局（左下角）画图时选的——模型插入——新建布局修改背景颜色、字体——工具——选项——显示3.视图——显示——USC图标（用户坐标（相对）；世界坐标（绝对））用户坐标：（可以更改）——特性世界坐标（不变的）——（系统坐标系（绝对））——（含有W 的）4.命令栏（高度可变）：（按下三角可找以前命令）F2使命令窗口——单独大窗口——使窗口还原（F2）命令的输入：有些命令只能在命令行用且名称、格式和参数等要求严格（用简化的别名——L、C、Z等）5.重要操作：（一）按两次ESC中断命令的执行（一般命令只按一次终止）（二）透明命令：在命令命令执行期间执行的特殊命令（多为图形设置命令）此类命令以单引号打头，透明命令执行完后恢复命令的执行例如：缩放——‘ZOOM第3节1.捕捉功能类型：自动捕捉——先设置基点，角度，时间，长度（F9启动）对象捕捉——将“+”光标强制定位在已存在实体的特点或位置上设置：工具——草图设置——捕捉——捕捉间距（x,y可任意设，即x与Y不一定相同）角度逆时针为正对象捕捉——F3启动延伸（点）——图未画完时往曲线后点击鼠标——可画出2.正交功能——启动F8或状态栏中或命令行中“ortho”3.栅格：由一些有特定距离的点所组成的网格类似坐标纸（1）设置——X,Y大小任意（即不一定为方格）（2）打开状态时，图形只能在点上画线（3）捕捉类型——（1）极轴捕捉即按极轴角捕捉（2）栅格捕捉——方格或等轴侧（45度）4.自动追踪——(1)极轴——只按指定角度追踪（F10）(2)对象捕捉：按对象与对象之间的相对关系来追踪极轴设置：工具——草图设置——选中（若没有所需角度）——附加角——新建（无负角）不要时选中删除若用所有角：草图设置右边——选中——用所有角若选中正交追踪则使角不能用5.坐标系(1)绝对（（1））直角坐标点（基点——原点）（（2））极坐标（基点——原点——极点）（x轴——极轴）（2）相对指以最后一次输入的坐标点为基点来指定当前点的坐标值（@60,24.08,0）6.c——闭合——最后一条直线命令：选直线——from——选基点——（偏移）——@40,0第二章点、线、圆弧、多边形一、绘制点：（所有图形对象的基本元素）格式——点样式(1)绘图——“点”(2)选择——命令，在其菜单中选择绘制点的方法(3)在命令行输入命令（单点或多点）point,divide(定数等分)或MEASURE(定距等分)定数等分是指直线或曲线分成几等份（点数已定）定距等分是指指定线段长度——得出几个点二、绘制线：直线、多段线、多线1.直线（1）绘图——直线（2）单击绘图工具栏中的直线按钮（3）Line（命令行）每个直线段为一个对象2.多段线：一种功能强大的实体由多条直线和圆弧连接而成，但仍被作为单个对象（1）工具栏——“多段线”按钮（2）绘图——多段线（3）命令行——pline 多段线中可指定宽度，可绘圆弧等3.多线：多条平行线构成的一组平行线组，且可被作为独立的图形对象进行编辑操作（常用墙线表示）（1）绘图——多线（2）命令行——mline样式——多线样式——添加——保存到当前或单独保存对正：上、下、无（相对于基线对称）三、绘制圆和圆弧（轴、孔、光滑的角或过渡面1.圆（1）绘图工具栏——圆（2）绘图——圆——子菜单中选择方法（1.相切、相切、半径即与两个已知对象相切、已知圆的半径；2.相切、相切、相切（与切点有关即与所给切点位置有关）3、三点命令行：3P 指定3点）2.圆弧（1）绘图工具栏——圆弧（2）绘图——圆弧（菜单栏）（全面）（3）命令行——ARC第一组：（1）起点、圆心（已知半径）、长度（即弦长）第二组:起点、端点、角度（圆心角）——先右后左逆时针第三组：起点、端点、方向（使用鼠标旋转）第四组：继续（画弧）3.椭圆绘制命令：（1）椭圆中心上一点和另一轴径（2）圆心，半径，和圆平面与xoy平面的夹角（3）椭圆轴两端点和另一半轴长4.构造线（无限延展的直线）：绘制水平，垂直或指定角度的辅助线5.圆环绘图——圆环（给定内、外环直径和圆心）命令：fill——on——圆环（处于填充状态）6.样条曲线：给定曲线上的（特征点）及起点和终点的切线方向即可绘出先在起点切线方向点再在终点方向点——完成四、绘制矩形（1）菜单栏（2）工具栏（3）命令行——RECTAMG((1))倒角（直角）C1、C2距离可以不同（（2））圆角（（3））厚度（立体）（t）在三维中可以显示出来（（4））标高在三维中比在平面上向上高出来五、绘制多边形（1）绘图工具栏（2）菜单栏（3）命令行——polygon指定边数或边长（E）——圆心——内接或外切例：先捕捉两点先左后右第二节一、复制对像：（创建副本）（1）菜单栏（2）工具栏（3）命令行——copy选择对象——基点（图形上）——M（重复及可使用无数次）二、移动对象（1）菜单栏（2）工具栏（3）命令行——move（2）选择对象（回车）——基点——另一位置三、旋转对象：放置方式及位置角度注意正负四、偏移对象：指定点或指定距离创建平行线或平型曲线命令行：offest(o)封闭图形——偏移一侧图形向内缩小或向外扩大【t】通过未知偏移距离五、镜像对象：对称型图形命令行：mirror(mi)选择对象——回车——选镜像线（取直线的端点）回车系统变量mirrtext=0或1命令：mirrtext——输入m——新值<1>:0六、阵列对象：命令行：array(1)矩形：（列）行偏移（有正负之分）(2)环行：中心点；项目总数（即有几个在圆上分布几个图形）七、修剪对象：命令行：trim先选修建对象——回车——选被修建对象（按住shift可剪未与剪切边相交的对象）八、延伸对象命令行：extend选择延伸边（及所要延伸的对象所要交的图形）特性（特性匹配）——修改——单击（所要改的外观特性）九、倒角修改——倒角—（1）多段线（若用多段线画的）（2）距离D（3）角度（输入其角度为0时，可以使两条不平行的直线延伸相交）（4）修剪（T）执行一次可多次倒角十、圆角：修改——圆角（1）若半径设0也可以使两不平行的线相交（2）平行线圆滑连接——选第一个对象——选第二个对象十一、命令：（1）缩放：针对选中对象的基点放大和缩小对象十二、拉伸命令：实现拉伸和移动操作十三、关于选中对象（1）单选（2）窗选：选中在矩形框中的对象（由左下——右上）（3）窗交选：选中除了在矩形框中的对象也选中与框相交的对象（由右下——左上）（4）围栏选：选中与轨迹相交的对象十四、拉长命令：（LENGTHEN）(使用动态方式即选择之后由端点按照原轨迹拉长)或修改——拉长十五、打断命令：对单元体对象（圆不能用单点打断）先选1后选2则保留上面（顺时针选择）十六、对齐命令：移动、旋转和缩放修改——三维操作——对齐——窗选对象——源点（工件上）——目标点（与远点要重合的点）——是否缩放（是或否）十七、删除命令：delete或删除按钮十八、旋转命令：对象绕基点旋转指定的相对或绝对角度绝对角度：一以水平线为参考的角度（有参照对象时）R————90度——十九、分解：（多段线）——选择对象——即分成多个对象二十、夹点编辑公式：（夹点是对象本身的一些特殊点即被选中时，显示的蓝色的方块）利用夹点可进行的操作：拉伸、移动、旋转、缩放、镜像选中对象——选基点——拉伸回车——移动（c复制对象）——按基点旋转复制（按回车找各种命令）镜像——b——指定基点——c——选镜像线回车第四章第一节一、缩放视图1.实时（通过拖动鼠标动态缩放图形（标注工具栏中）或视图——缩放2.全部（显示视图内的全部图形对象）3.中心（通过改变视图的中心点来缩放）可鼠标直接指定新视图的中心点，也可用键盘输入新坐标形式）注意：重新输入缩放比例是，后应加x表示比例；若不加x表示高度（按原图窗口高度缩放）4.动态（缩放显示在试图框中的部分图形）视图框表示视口，通过改其大小和位置改变视图比例5.范围：（显示图形的所有范围）该选项将最大限度的显示图形并充满整个屏6.上一个（将返回到上一个显示的视图）最多恢复到前10个（只保存位置和比例即放大倍数，不保存编辑部分）7.比例（保存当前屏幕上图形中心位置不变通过比例因子来缩放比例因子：（1）数字+x表示缩放为当前视图的倍数（2）数+xp表示相对于图形界限的倍数（3）前一点中总以中心来进行缩放8.窗口：通过指定两个角点确定一个矩形，缩放显示矩形框内的对象二、平移视图三、命令行:pan（实时平移）或——pan（定点平移）移动距离：两点之间的距离第二节命名视图（保存不同视图）视图——命名视图命令行：view“对话框”——“当前”——不能删（系统默认的）“example”_右击——置为当前；删除；。

CAD快速编辑矢量图形的方法CAD（Computer-Aided Design）是一种广泛应用于工程设计和制图的软件。

它可以帮助用户创建、编辑和分析矢量图形。

而在CAD中，矢量图形的编辑是非常重要的一项技能。

本文将为大家介绍一些CAD快速编辑矢量图形的方法，帮助用户提高工作效率。

1. 移动对象：在CAD中，移动对象是一种常见的编辑操作。

你可以使用移动命令（MOVE）来选择一个或多个对象，并将其移动到新的位置。

在命令行中输入MOVE，然后选择需要移动的对象，接着指定一个基点和目标点即可完成移动操作。

2. 缩放对象：缩放是调整矢量图形大小的一个重要操作。

使用缩放命令（SCALE），你可以选择一个或多个对象，并按照指定的比例调整它们的大小。

在命令行中输入SCALE，然后选择需要缩放的对象，接着指定基点和缩放比例即可完成缩放操作。

3. 旋转对象：旋转是改变矢量图形方向的一种常见操作。

使用旋转命令（ROTATE），你可以选择一个或多个对象，并按照指定的角度旋转它们。

在命令行中输入ROTATE，然后选择需要旋转的对象，接着指定一个基点和旋转角度即可完成旋转操作。

4. 复制对象：复制是在CAD中快速创建相似对象的一种有效方式。

使用复制命令（COPY），你可以选择一个或多个对象，并将其复制到新的位置。

在命令行中输入COPY，然后选择需要复制的对象，接着指定一个基点和目标点即可完成复制操作。

5. 偏移对象：偏移是在CAD中快速创建平行线和平移对象的一种有用操作。

使用偏移命令（OFFSET），你可以选择一个或多个对象，并指定一个偏移距离。

CAD会自动创建一个与原始对象平行且距离一致的新对象。

在命令行中输入OFFSET，然后选择需要偏移的对象，接着指定一个偏移距离即可完成偏移操作。

6. 修改对象属性：CAD还提供了许多可以直接修改对象属性的编辑命令。

例如，你可以使用修剪命令（TRIM）来修剪一个或多个对象的某个部分。

CAD软件的基本操作方法CAD软件（计算机辅助设计）是一种广泛应用于工程、建筑、制造和其他设计领域的工具。

它帮助设计师利用计算机进行快速、精确且高效的设计工作。

本文将介绍CAD软件的基本操作方法，以帮助初学者快速上手。

1.启动和创建文件首先，我们需要启动CAD软件。

在电脑桌面或开始菜单中找到CAD软件的图标，双击打开。

启动后，我们需要创建一个新文件来开始设计工作。

在CAD软件的主界面中，通常会有一个“新建文件”或“创建文件”选项，点击它并填写相关信息，比如设计图的尺寸和单位等。

2.界面和工具栏CAD软件的界面通常分为菜单栏、工具栏、绘图区和属性区。

菜单栏包含了各种功能和设置选项，而工具栏上则是常用的工具按钮。

绘图区是我们进行设计工作的主要区域，而属性区则可以用来设置图形的属性，比如颜色、线型等。

3.绘制基本图形CAD软件提供了多种绘制基本图形的工具，比如直线、圆、矩形等。

选择相应的工具后，点击绘图区的起始点，然后拖动鼠标到结束点，即可完成图形的绘制。

在绘制过程中，可以通过修改属性区的设置来调整图形的样式。

4.编辑和修改图形CAD软件还提供了丰富的编辑和修改功能，可以根据需要对已有图形进行调整和修改。

比如，可以选择已有图形，然后通过移动、旋转、缩放等操作来改变其位置和大小。

此外，还可以使用剪切、复制、粘贴等命令对图形进行编辑。

5.使用图层和图块图层和图块是CAD软件中非常有用的功能，可以帮助我们管理复杂的设计项目。

通过创建不同的图层，我们可以将不同类型的图形分组，方便进行编辑和显示控制。

而图块则可以将多个图形组合成一个整体，方便复用和修改。

6.绘制精确图形在CAD软件中，我们可以通过输入具体的数值来绘制精确的图形。

比如，可以输入直线的起始点和结束点的坐标，或者圆的半径和中心点的坐标等。

此外，CAD软件还提供了辅助工具，比如网格和捕捉功能，可以帮助我们绘制更加准确的图形。

7.应用和输出设计CAD软件除了可以用来绘制和编辑图形，还可以用来进行各种分析和计算。

CAD快捷键命令的快速操作方法CAD（计算机辅助设计）是一种广泛应用于建筑、工程和制图领域的设计软件。

熟练掌握CAD的操作方法可以极大地提高工作效率和准确性。

其中，快捷键命令是使用CAD时非常重要的一部分。

本文将介绍CAD中常用的快捷键命令及其快速操作方法，以帮助读者高效地使用CAD。

1. 移动和选择命令- 移动命令（Move）：按M键，然后按Enter键，在弹出的对话框中输入移动距离和方向即可。

- 复制命令（Copy）：按C键，然后按Enter键，在弹出的对话框中输入复制距离和方向即可。

- 旋转命令（Rotate）：按RO键，然后按Enter键，在弹出的对话框中输入旋转角度即可。

- 缩放命令（Zoom）：按Z键，然后按Enter键，在弹出的对话框中选择缩放比例或指定窗口进行缩放。

2. 绘制命令- 直线命令（Line）：按L键，然后按Enter键，在图形窗口中逐个指定直线的起点和终点即可。

- 圆命令（Circle）：按C键，然后按Enter键，在图形窗口中指定圆心和半径即可。

- 弧命令（Arc）：按A键，然后按Enter键，在图形窗口中指定弧的起点、终点和半径即可。

- 多边形命令（Polygon）：按POL键，然后按Enter键，在弹出的对话框中输入边数和中心点即可绘制多边形。

3. 修改命令- 擦除命令（Erase）：按E键，然后按Enter键，在图形窗口中选择要擦除的对象即可。

- 剪切命令（Trim）：按TR键，然后按Enter键，在图形窗口中选择要剪切的对象和裁剪边界即可。

- 变换命令（Modify）：按M键，然后按Enter键，在弹出的菜单中选择需要的变换操作，如平移、旋转、镜像等。

- 数组命令（Array）：按AR键，然后按Enter键，在弹出的对话框中输入对象数量和间距，选择需要的数组类型即可。

4. 文本和注释命令- 文字命令（Text）：按T键，然后按Enter键，在图形窗口中指定文本位置和内容即可。

CAD快速看图基本操作CAD快速查看图纸的基本操作包括以下几个方面：1.操作页面操作页面分为工作区、工具栏和模型/布局栏。

工作区主要用于显示图纸和进行图纸标注。

工具栏的各个功能，可以满足我们对图纸进行简单测量、修改、标注、注释等操作的需求。

2.打开图纸第一项是打开图纸，我们可以通过这个功能打开我们想要查看和使用的CAD图纸。

3.最近打开第二项是最近打开，可以显示我们最近打开过的图纸，方便我们快速找到需要的文件，节省时间。

4.窗口缩放第四项是窗口，单击左键会弹出下拉菜单，其中包括全图和窗口缩放两种模式。

全图模式可以显示当前图纸中所有的CAD图纸。

窗口缩放模式可以显示我们框选范围内的图纸。

具体操作方法是单击窗口，然后单击窗口缩放，选择要放大的图纸的左上角，点击鼠标左键不放，拖动鼠标到右下角，最后松开鼠标。

5.图层管理第五项是图层管理，单击后会弹出图层管理对话框，里面包括一些工具栏：恢复初始、图层全开、图层全关、关闭选定图层和保留选定图层等功能。

恢复初始功能可以快速恢复到第一次打开图纸时的图纸情况。

图层全开功能可以将图纸所有图层全部打开并显示在工作区。

图层全关功能可以将图纸所有图层全部关闭并不显示在工作区内。

单击图层前面的小灯泡图标可以单独关闭某一图层，灯泡图标变灰色表示关闭，变黄色表示打开。

6.撤销和恢复第六项和第七项是撤销和恢复功能。

撤销可以撤销上一次操作，可连续撤销；恢复可以恢复上一次操作，可连续恢复。

7.测量工具条第九项是测量，单击后会弹出详细的测量工具条，包括对齐、线性、面积、矩形面积、坐标标注和设置标注比例等功能。

对齐功能可以测量图纸内斜长的距离。

操作方法是单击一点，单击另一端一点，测量出尺寸后，拖动鼠标，放置测量尺寸位置，最后单击确认位置。

线性功能可以测量图纸内正交的距离（x/y方向）。

操作方法是单击一点，单击另一端一点，测量出尺寸后，拖动鼠标，放置测量尺寸位置，最后单击确认位置。

本文介绍CAD快速看图工具栏的一些功能。

CAD图纸编辑与修改常用操作方法CAD软件是一种广泛应用于工程设计和图纸制作领域的设计软件。

在CAD软件中，图纸的编辑与修改是非常重要的环节。

掌握常用的CAD图纸编辑和修改操作方法，能够提高工作效率，确保图纸的准确性和完整性。

一、选择和移动对象在进行CAD图纸的编辑和修改之前，首先需要选择需要进行操作的对象。

选择对象的方法有多种。

可以使用“选择”命令，在命令行输入“SELECT”，然后用鼠标点击要选择的对象。

也可以使用“窗口选择”命令，通过拖动鼠标来选择对象。

选择完成后，可以使用“移动”命令将选中的对象移动到指定位置。

具体操作为，在命令行输入“MOVE”，然后按照提示选取对象和指定移动的目标位置。

二、复制和镜像对象有时候需要复制一个对象来创建多个相同的对象。

这时可以使用“复制”命令。

选择要复制的对象后，在命令行输入“COPY”，然后按照提示选取基点和指定复制的目标位置。

另外，通过“镜像”命令可以实现对象的镜像对称。

选中要镜像的对象后，在命令行输入“MIRROR”，按照提示选取镜像轴线。

三、旋转和缩放对象在CAD图纸编辑和修改过程中，还需要对对象进行旋转和缩放。

通过“旋转”命令可以将选中的对象按照指定角度进行旋转。

选中对象后，在命令行输入“ROTATE”，然后按照提示选择旋转的基点和输入旋转角度。

使用“缩放”命令可以按照比例调整对象的大小。

选中对象后，在命令行输入“SCALE”，按照提示选择缩放的基点和输入缩放比例。

四、修剪和延伸边界有时候需要修剪或延伸图纸的边界线，以使其符合设计要求。

使用“修剪”命令可以删除图纸中的不需要的线段或边界。

选中要修剪的对象后，在命令行输入“TRIM”，然后按照提示选择修剪的对象和指定修剪的边界。

使用“延伸”命令可以将图纸的边界线延伸到指定位置。

选中要延伸的对象后，在命令行输入“EXTEND”，按照提示选择延伸的对象和指定延伸的边界。

五、增加和修改文字在CAD图纸中，文字是非常重要的一部分，可以用来表达图纸的标注和文字内容。

博克cad操作方法
博克CAD是一种三维建模软件，用于设计和制作各种物体和构造。

以下是一些常见的操作方法：
1. 选择：在博克CAD中，选择是一个常见的操作。

你可以使用"选择"工具或者直接点击对象来选择它们。

选择之后，你可以对其进行编辑或者移动。

2. 创建对象：博克CAD提供了各种创建对象的工具，例如线条、矩形、圆形等。

你可以选择适当的工具并在绘图区域上点击或拖动来创建对象。

3. 编辑对象：一旦你创建了对象，你可以使用各种编辑工具对其进行修改。

例如，你可以拉动线条的端点来改变其长度、拖动矩形的边缘来改变其大小等。

4. 连接对象：博克CAD允许你连接不同的对象，以创建更复杂的结构。

你可以使用各种工具来连接对象，例如直线连接、圆弧连接等。

5. 添加材质和纹理：博克CAD还允许你添加材质和纹理来渲染你的模型。

你可以选择适当的材质和纹理，并将其应用到你的模型上。

6. 渲染和呈现：一旦你完成了模型的设计，你可以使用博克CAD的渲染和呈现工具来呈现你的模型。

这些工具可以让你以各种不同的方式呈现你的模型，并创建真实感和高质量的图像。

以上是一些博克CAD的常见操作方法。

深入了解和熟练掌握这些操作方法将帮助你更好地使用博克CAD进行建模和设计工作。
