比泽尔CSH系列半封闭整体式螺杆压缩机应用手册

1SH-170-3-CN 应用手册Applications ManualSemi-hermetic Compact Screws CSH65 .. CSH95SH-170-3-CN半封闭整体式螺杆压缩机CSH65 .. CSH952SH-170-3-CN排气量（50Hz）Displacements(50Hz)SH-170-3-CN34SH-170-3-CN5SH-170-3-CN6SH-170-3-CN□ 完备的标准配置能量调节/卸载启动排气截止阀带焊接套管的吸气法兰内置排气单向阀视油镜带套筒的插入式油加热器油服务阀大面积精吸气过滤器内置释压阀电气保护装置SE-E1可靠的选配件 □Fully equipped●Capacity control / start unloading●Discharge shut-off valve●Suction ﬂ ange with brazing / welding bushing●Check valve in discharge gas outlet●Oil sight glass●Insertion type oil heater with sleeve●Oil service valve●Suction gas ﬁ lter with large surface area andmesh●Internal pressure relief valve●Electronic protection device SE-E1□Approved optional accessories7SH-170-3-CN8SH-170-3-CN9SH-170-3-CNSH-170-3-CN10CAP Cooling capacityCapacity Steps 75% /50% /25% are rated values. The real residual capacities depend on operating conditions and com pressor design. Data can be speci ﬁ ed with the BITZER Software.CAP CAP increasing CAP CAP constant CAP CAP decreasingIn ﬁ nite capacity control in the range of 100%..25%Capacity control in the range of 100%..50%4-Step capacity controlCAP制冷量 75%，50%，25%的能量都是近似值，实际冷量根据工况和压缩机设计。

比泽尔压缩机CSH

5/8
技术数据: (CSH9551- 180)
尺寸与联接
技术数据
技术参数排气量 (2900g/min 50 Hz) 排气量 (3500g/min 60 Hz) 重量：最大压力 (LP/HP) 吸气管线联接排气管线连接 R22 润滑油型号 R134a/R404A/R507A/R407A/R407C/R407F 润滑油型号电机数据电机电压 (其它备询）最大运行电流：启动电流（电机堵转）：最大功率输入发货范围防护等级油加热器油分离器油过滤器排气温度保护卸载启动四级能量调节无级能量调节内置单向阀电机保护充油量可选件油位控制排气阀吸气截止阀用带消音器关断阀喷液带位置喷嘴直接启动搭桥减震垫
BITZER 输出数据
创建在 : 10.10.2015 16:11:55
BITZER Software v6.4.3 rev1360
10.10.2015 / 所有数据改变
2/8
目录表
方案概括.................................................................................................................................................................... 3 压缩机选择: 半封闭整体式螺杆压缩机 CS................................................................................................................. 4 技术数据: (CSH9551-180)......................................................................................................................................... 5 半封闭整体式螺杆压缩机 CS..................................................................................................................................... 6 水冷冷凝器................................................................................................................................................................. 7 水冷冷凝器................................................................................................................................................................. 8

[能源化工]比泽尔CSH系列半封闭整体式螺杆压缩机应用手册

4-比泽尔压缩机常见故障与维护

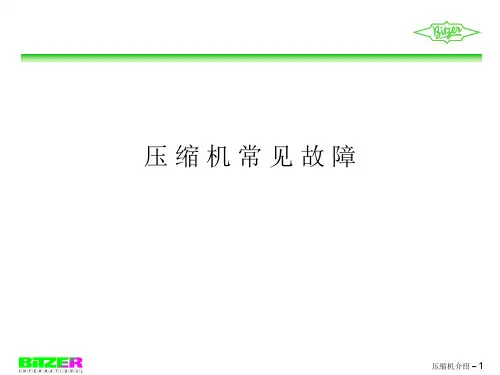

压缩机常见故障
压缩机介绍 – 1
螺杆压缩机可能的故障
• 由保护模块或安全保护装置动作引起的停机
– 电气故障 – 机械故障 – 过载
• • • • •
因油量开关动作而安全停机制冷剂不足不正常声音停机后反转能量调节器故障
压缩机介绍 – 2
螺杆压缩机的维修操作
为避免压缩机的重复故障，现场的维修操作必须在确切了解故障原因时进行——否则就直接更换压缩机
压缩机介绍 – 10
其它安全保护响应 • 油量控制响应2
– 启动时油太粘
• • • • 油加热器失效油温控制器（恒温开关）设定值太低环境温度过低（油分需保温）油冷却器过冷（需旁通）
– 喷油管中有油沫
• 含制冷剂过多 • 压力降低过快 • 油路中压力损失过大
压缩机介绍 – 11
其它安全保护响应 • 排气温度保护动作
可能的维修操作 • 更换单向阀 • 更换保护模块 • 检查止推轴承间隙其它维修操作 • 请送制造厂维修
压缩机介绍 – 3
电机保护或热继电器等响应
• 电机原因
– 在重新启动前必须首先检查以下几项：－实际数据与铭牌数据的比较（电压、频率）及分绕组启动的联接－相故障（保险丝、电线、接触器）－接通顺序（相序）－电阻测量 * 绕组（相/相，相/地） * PTC热敏电阻
异常声音吸气中含有过多液体在高真空运行轴承损坏停机反转由于内置单向阀位于油分离器后在停机后压缩机会有短暂的倒转直到油分中的压力平衡为止若单向阀损坏或脏污会使压缩机在停机后较长时间反转应更换停机后会有短时间的反转但较长时间的反转则不正常停机反转原因止回阀泄漏油路电磁阀泄漏指油分外接的压缩机错误的电气接线压缩机介绍绝缘测试电机保护或热继电器等响应电机保护或热继电器等响应其它安全保护响应其它安全保护响应其它安全保护响应不正常现象异常声音停机反转压缩机介绍

比泽尔活塞压缩机结构详解

比泽尔活塞压缩机结构详解全文共四篇示例，供读者参考第一篇示例：比泽尔活塞压缩机是一种常见的工业设备，广泛应用于各种行业中。

它通过活塞在气缸内作往复运动，将气体压缩至高压状态，从而实现气体的压缩和输送。

下面我们将详细介绍比泽尔活塞压缩机的结构。

比泽尔活塞压缩机主要由气缸体、活塞、连杆、曲轴、气阀和冷却器等部件组成。

气缸体是活塞往复运动的场所，通常由铸铁或合金钢制成，具有一定的强度和刚度。

气缸体内部精密加工有气缸孔，用于容纳活塞运动。

活塞是气缸内往复运动的零件，通常由钢铸或铝合金制成。

活塞的上部安装有活塞环，用于密封并减少漏气，下部通过连杆与曲轴相连。

连杆的作用是将活塞的线性运动转化为曲轴的旋转运动，进一步带动压缩机的工作。

气阀是比泽尔活塞压缩机重要的控制部件，用于调节气体在气缸内的进出。

一般来说，气阀分为吸气阀和排气阀，它们通过曲轴上的凸轮开合，确保气体在压缩和排气过程中的正常进行。

冷却器是活塞压缩机中的另一个关键部件，其作用是将气体在被压缩后产生的热量散发，保持设备的正常工作温度。

通常，冷却器采用空冷式或水冷式结构，提高活塞压缩机的工作效率和寿命。

除了上述主要结构部件外，比泽尔活塞压缩机还包括进气口、排气口、油封装置和控制系统等。

这些部件共同协作，确保活塞压缩机能够稳定、高效地工作，满足不同领域的气体压缩需求。

比泽尔活塞压缩机的结构复杂而精密，各个部件相互协同，完成气体的压缩过程。

在使用和维护时，需要注意各个部件之间的耦合关系，及时更换磨损部件，保持设备的正常运行。

希望通过本文的介绍，读者们对比泽尔活塞压缩机的结构有更深入的了解，为相关行业的工作提供参考和帮助。

第二篇示例：比泽尔活塞压缩机是一种常见的压缩机类型，常用于工业生产中的空气压缩和液体压缩。

该种压缩机结构复杂，但通过分析和了解其结构，可以更好地理解其工作原理和维护保养方法。

比泽尔活塞压缩机的主要结构包括压缩机头、压缩机体、气缸、活塞、曲柄连杆机构、曲轴、飞轮、气阀等部件。

比泽尔压缩机简介

比泽尔压缩机
产品介绍：
1.高质量耐磨驱动部件, 高效率的吸气冷却电机和可靠的回油系统。

2.制冷量大、能效比（COP值）高于其他品牌压缩机20%。

3.低温性能好，对于R22制冷剂，单级压缩机蒸发温度可达-40℃
4.应用范围广泛：比泽尔压缩机分为中高温型和低温型，高温型蒸发温度可达12.5℃，低温型单级压缩机蒸发温度可达（R22）-40℃，双级压缩机蒸发温度可达（R22）-50℃。

如采用R404a或R507则蒸发温度更低，可达-70℃。

‘ 5.使用于多种制冷剂（R12、R22、R502、R134a、R404A、R507）。

符合环保要求。

6.比泽尔半封闭制冷压缩机是对用于冷水机组、冷库机组和空调系统的理想选择。

7.特殊阀片设计、高效稳定、使用寿命长。

8.高效可靠, 紧凑设计, 重量轻, 成本低。

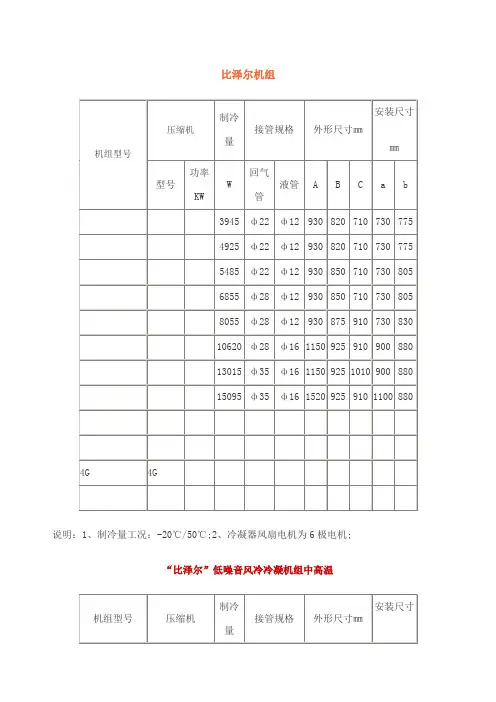

比泽尔压缩机和压缩机组参数

比泽尔机组
说明：1、制冷量工况：-20℃/50℃;2、冷凝器风扇电机为6极电机;
“比泽尔”低噪音风冷冷凝机组中高温
说明：1、制冷量工况：-5℃/50℃;2、冷凝器风扇电机为6极电机;
“比泽尔”风冷冷凝机组中低温
说明：
1制冷量及功率工况为: -20℃/50℃; 2、采用FNV型冷凝器的均为分体式结构
3、当蒸发温度低于-25℃时压缩机必须使用CIC系统及附加冷却.
“比泽尔”风冷冷凝机组中高温
说明:1、制冷量及功率工况为：-5℃/50℃;2、采用FNV型冷凝器的均为分体
“比泽尔”水冷冷凝机组中低温
说明:1、制冷量及功率工况为:-20℃/40℃;
2、当蒸发温度低于-25℃时压缩机必须使用CIC系统及附加冷却;
“比泽尔”水冷冷凝机组中高温
说明:制冷量及功率工况为:-5℃/40℃;
蒸发风机
DL型蒸发冷风机
技术参数翅片片距:4. 5mm
DD型蒸发冷风机技术参数翅片片距:6mm
DJ型蒸发冷风机
技术参数翅片片距:96mm
双级机组
比泽尔双级风冷机组
说明：1、制冷量及功率标定工况：-40℃/40℃不带中冷器;比泽尔双级水冷机组
说明:1、制冷量及功率标定工况:-40℃/40℃不带中冷器。

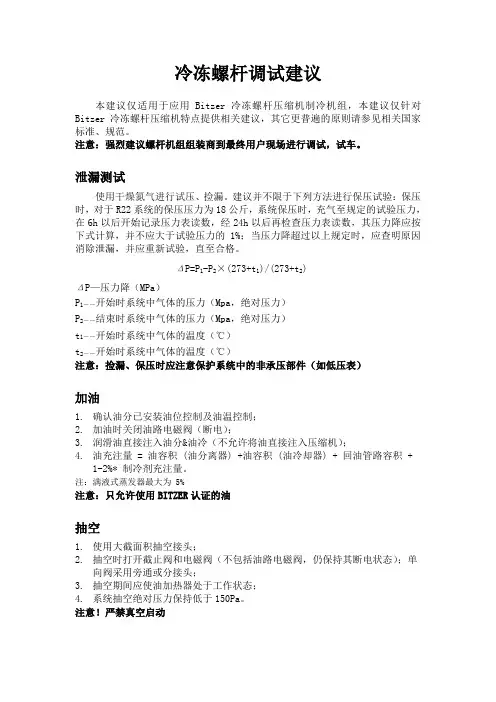

比泽尔冷冻螺杆调试建议

冷冻螺杆调试建议本建议仅适用于应用Bitzer冷冻螺杆压缩机制冷机组，本建议仅针对Bitzer冷冻螺杆压缩机特点提供相关建议，其它更普遍的原则请参见相关国家标准、规范。

注意：强烈建议螺杆机组组装商到最终用户现场进行调试，试车。

泄漏测试使用干燥氮气进行试压、捡漏。

建议并不限于下列方法进行保压试验：保压时，对于R22系统的保压压力为18公斤，系统保压时，充气至规定的试验压力，在6h以后开始记录压力表读数，经24h以后再检查压力表读数，其压力降应按下式计算，并不应大于试验压力的1%；当压力降超过以上规定时，应查明原因消除泄漏，并应重新试验，直至合格。

ΔP=P1-P2×(273+t1)/(273+t2)ΔP—压力降（MPa）P1――开始时系统中气体的压力（Mpa，绝对压力）P2――结束时系统中气体的压力（Mpa，绝对压力）t1――开始时系统中气体的温度（℃）t2――开始时系统中气体的温度（℃）注意：捡漏、保压时应注意保护系统中的非承压部件（如低压表）加油1.确认油分已安装油位控制及油温控制；2.加油时关闭油路电磁阀（断电）；3.润滑油直接注入油分&油冷（不允许将油直接注入压缩机）；4.油充注量 = 油容积 (油分离器) +油容积 (油冷却器) + 回油管路容积 +1-2%* 制冷剂充注量。

注：满液式蒸发器最大为 5%注意：只允许使用BITZER认证的油抽空1.使用大截面积抽空接头；2.抽空时打开截止阀和电磁阀（不包括油路电磁阀，仍保持其断电状态）；单向阀采用旁通或分接头；3.抽空期间应使油加热器处于工作状态；4.系统抽空绝对压力保持低于150Pa。

注意！严禁真空启动制冷剂充注1.检查油位（油分离器）&油加热器功能；2.充注液体于储液器，冷凝器或满液式蒸发器；3.运行中吸气侧补制冷剂（注意保持排气温度至少高于冷凝温度30K以上；非共沸混合工质应以液态形式补液）。

注意：补气时应注意压缩机的应用范围开机前检查1.油位：油分离器视油镜范围；2.油温：高于环境温度15...20 K；3.保护装置检查（注意使油路电磁阀保持断电状态）；4.检查各延时继电器设定值。

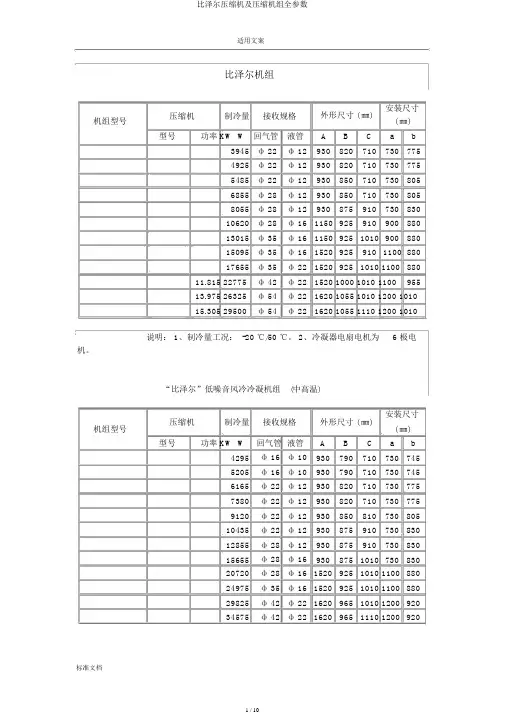

比泽尔压缩机及压缩机组全参数

适用文案比泽尔机组压缩机制冷量接收规格外形尺寸 ( ㎜)安装尺寸机组型号( ㎜)型号功率KW W回气管液管A B C a b3945ф 22ф 129308207107307754925ф 22ф 129308207107307755485ф 22ф 129308507107308056855ф 28ф 129308507107308058055ф 28ф 1293087591073083010620ф 28ф 16115092591090088013015ф 35ф 161150925101090088015095ф 35ф 161520925910110088017655ф 35ф 2215209251010 110088011.815 22775ф 42ф 221520 1000 1010 110095513.975 26325ф 54ф 221620 1055 1010 1200 101015.305 29500ф 54ф 221620 1055 1110 1200 1010说明： 1、制冷量工况： -20 ℃/50 ℃。

2、冷凝器电扇电机为 6 极电机。

“比泽尔”低噪音风冷冷凝机组(中高温)压缩机制冷量接收规格外形尺寸 ( ㎜)安装尺寸机组型号( ㎜)型号功率KW W回气管液管A B C a b4295ф 16ф 109307907107307455205ф 16ф 109307907107307456165ф 22ф 129308207107307757380ф 22ф 129308207107307759120ф 22ф 1293085081073080510435ф 22ф 1293087591073083012855ф 28ф 1293087591073083015655ф 28ф 16930875101073083020720ф 28ф 1615209251010 110088024975ф 35ф 1615209251010 110088029825ф 42ф 2216209651010 120092034575ф 42ф 2216209651110 1200920说明： 1、制冷量工况： -5 ℃ /50 ℃。

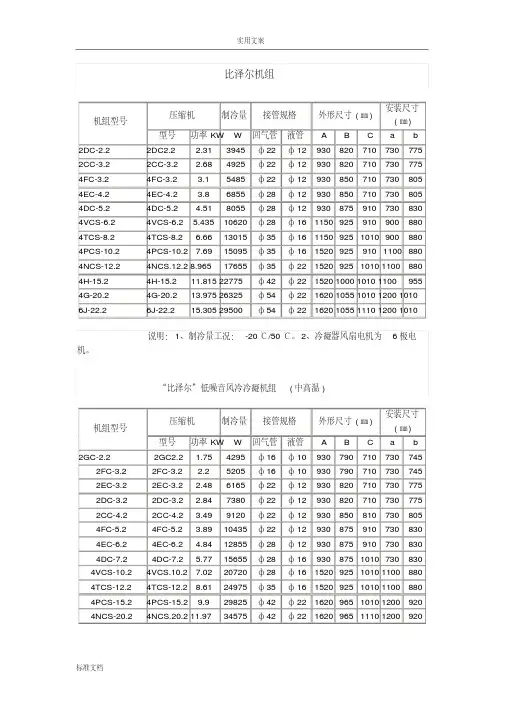

比泽尔压缩机和压缩机组全参数

比泽尔机组机组型号压缩机制冷量接管规格外形尺寸(㎜)安装尺寸(㎜) 型号功率KW W 回气管液管 A B C a b2DC-2.2 2DC2.2 2.31 3945 ф22 ф12 930 820 710 730 775 2CC-3.2 2CC-3.2 2.68 4925 ф22 ф12 930 820 710 730 775 4FC-3.2 4FC-3.2 3.1 5485 ф22 ф12 930 850 710 730 805 4EC-4.2 4EC-4.2 3.8 6855 ф28 ф12 930 850 710 730 805 4DC-5.2 4DC-5.2 4.51 8055 ф28 ф12 930 875 910 730 830 4VCS-6.2 4VCS-6.2 5.435 10620 ф28 ф16 1150 925 910 900 880 4TCS-8.2 4TCS-8.2 6.66 13015 ф35 ф16 1150 925 1010 900 880 4PCS-10.2 4PCS-10.2 7.69 15095 ф35 ф16 1520 925 910 1100 880 4NCS-12.2 4NCS.12.2 8.965 17655 ф35 ф22 1520 925 1010 1100 880 4H-15.2 4H-15.2 11.815 22775 ф42 ф22 1520 1000 1010 1100 955 4G-20.2 4G-20.2 13.975 26325 ф54 ф22 1620 1055 1010 1200 1010 6J-22.2 6J-22.2 15.305 29500 ф54 ф22 1620 1055 1110 1200 1010说明：1、制冷量工况：-20℃/50℃。

2、冷凝器风扇电机为6极电机。

“比泽尔”低噪音风冷冷凝机组(中高温)机组型号压缩机制冷量接管规格外形尺寸(㎜)安装尺寸(㎜) 型号功率KW W 回气管液管 A B C a b2GC-2.2 2GC2.2 1.75 4295 ф16 ф10 930 790 710 730 745 2FC-3.2 2FC-3.2 2.2 5205 ф16 ф10 930 790 710 730 745 2EC-3.2 2EC-3.2 2.48 6165 ф22 ф12 930 820 710 730 775 2DC-3.2 2DC-3.2 2.84 7380 ф22 ф12 930 820 710 730 775 2CC-4.2 2CC-4.2 3.49 9120 ф22 ф12 930 850 810 730 805 4FC-5.2 4FC-5.2 3.89 10435 ф22 ф12 930 875 910 730 830 4EC-6.2 4EC-6.2 4.84 12855 ф28 ф12 930 875 910 730 830 4DC-7.2 4DC-7.2 5.77 15655 ф28 ф16 930 875 1010 730 830 4VCS-10.2 4VCS.10.2 7.02 20720 ф28 ф16 1520 925 1010 1100 880 4TCS-12.2 4TCS-12.2 8.61 24975 ф35 ф16 1520 925 1010 1100 880 4PCS-15.2 4PCS-15.2 9.9 29825 ф42 ф22 1620 965 1010 1200 920 4NCS-20.2 4NCS.20.2 11.97 34575 ф42 ф22 1620 965 1110 1200 920说明：1、制冷量工况：-5℃/50℃。

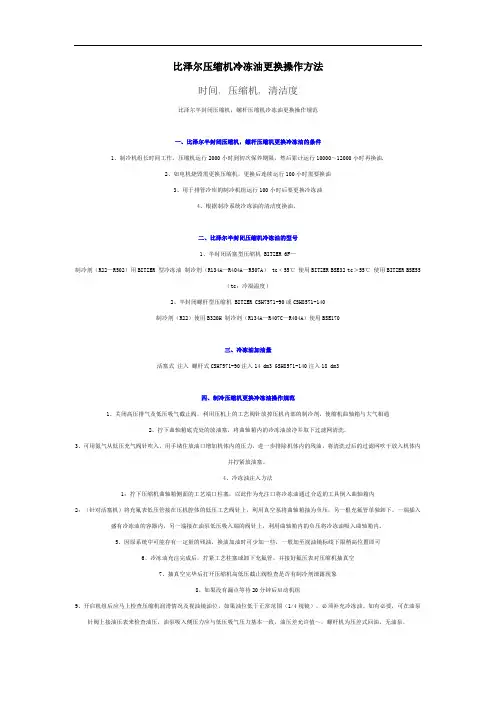

比泽尔压缩机加油

比泽尔压缩机冷冻油更换操作方法时间, 压缩机, 清洁度比泽尔半封闭压缩机，螺杆压缩机冷冻油更换操作规范一、比泽尔半封闭压缩机，螺杆压缩机更换冷冻油的条件1、制冷机组长时间工作，压缩机运行2000小时到初次保养期限，然后累计运行10000～12000小时再换油.2、如电机烧毁需更换压缩机，更换后连续运行100小时需要换油3、用于排管冷库的制冷机组运行100小时后要更换冷冻油4、根据制冷系统冷冻油的清洁度换油。

二、比泽尔半封闭压缩机冷冻油的型号1、半封闭活塞型压缩机 BITZER 6F—制冷剂（R22—R502）用BITZER 型冷冻油制冷剂（R134A—R404A—R507A） tc﹤55℃ 使用BITZER BSE32 tc＞55℃ 使用BITZER BSE55（tc：冷凝温度）2、半封闭螺杆型压缩机 BITZER CSH7571-90或CSH8571-140制冷剂（R22）使用B320H 制冷剂（R134A—R407C—R404A）使用BSE170三、冷冻油加油量活塞式注入螺杆式CSH7571-90注入14 dm3 GSH8571-140注入18 dm3四、制冷压缩机更换冷冻油操作规范1、关闭高压排气及低压吸气截止阀，利用压机上的工艺阀针放掉压机内部的制冷剂，使缩机曲轴箱与大气相通2、拧下曲轴箱底壳处的放油塞，将曲轴箱内的冷冻油放净并取下过滤网清洗.3、可用氮气从低压充气阀针吹入，用手堵住放油口增加机体内的压力，进一步排除机体内的残油，将清洗过后的过滤网吹干放入机体内并拧紧放油塞。

4、冷冻油注入方法1：拧下压缩机曲轴箱侧面的工艺端口柱塞，以此作为充注口将冷冻油通过合适的工具倒入曲轴箱内2：（针对活塞机）将充氟表低压管接在压机腔体的低压工艺阀针上，利用真空泵将曲轴箱抽为负压，另一根充氟管单独卸下，一端插入盛有冷冻油的容器内，另一端接在油泵低压吸入端的阀针上，利用曲轴箱内的负压将冷冻油吸入曲轴箱内。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

比泽尔压缩机-比泽尔螺杆压缩机比泽尔CSH系列半封闭整体式螺杆压缩机半封闭整体式螺杆压缩机R134a R407C R22■■CSH系列65 ■ 75 ■ 85 ■ 95排气量137至910m3/h (50Hz) 目录专业特性技术特点应用范围性能数据R134aR407CR22技术数据外形尺寸1012141618页数238CSH系列整体螺杆压缩机具有一流的技术与效率专业特性□ 效率高・与电机功率匹配・应用范围得到扩展・扩展ECO的应用范围・更高的效率和COP值・高速、平稳运行的压缩机2SP-170-5-CN完整而宽广的容量范围卓越的技术优势□ 高效率的型线・进一步开发的几何形状・刚性高・获得专利的高精度的制造工艺・高的圆周速度□ 双层的、具有压力补偿功能的转子机体・稳定性高，即使在高压下也不会有膨胀・兼有减小噪音的功能SP-170-5-CN34SP-170-5-CN□ 经济器的回气位置可变・在整体式螺杆机中独一无二・在部分负荷时用经济器仍有效果・在满负荷和部分负荷时仍具有较高的制冷量和制冷效率・ECO回气接口有减振消音装置□ 灵活的附加冷却・带喷口的喷液接头・外置油冷扩大应用范围并具更高效率□ 智能化的电子保护装置・用置于每相中的PTC传感器来监视电机温度・转向监测・手动复位・油温传感器(PTC)□ 优化的油路系统・三级油分离器・长寿命10微米精过滤器・经过减压的轴承腔，油中的制冷剂减少，油黏度较高□ 配置完整・能量调节/卸载启动・排气截止阀・带焊接套管的吸气法兰・排气口设有止回阀・油视镜・带插入管套的油加热器・油维修阀・大面积精吸气过滤器・内置的释压阀・电子保护模块SE-E1□ 可靠的选配件・吸气截止阀(最大至DN100)・油位开关・ECO运行的带截止阀的减振消音器・喷液冷却用带内置喷嘴的接头・外接油冷却器接头・减震垫SP-170-5-CN56SP-170-5-CN在Bitzer软件中，合格的压缩机都会印有该标志。

型号说明C S H 7571 - 90Y - 40P CSH = 半封闭整体式螺杆机 C SH 75 71 - 90Y - 40P75 = 机体的尺度C SH 7577 = 排汽量大小的代码C SH 75711 = 压缩机结构(1 = 标准)C SH 7571 - 90 90 = 电机大小(匹)C SH 7571 - 90Y - 40PY = 用R134a和R407C(R404A/R507A)时注入酯化油C SH 7571 - 90Y 40P 40P = 电机代码SP-170-5-CN7R134a 标准R134a ECO70tc6050403020o o R407C 标准70R407C ECO70tc60otc60o5050403020o o R22 标准70R22 ECO702．冷冻水循环水喉是否接通管路，并保持阀门打开；3．先将冷冻水箱加满水或其它冷冻介质后方可启动水泵；4.请留意水泵运行方向是否逆转。

三、操作顺序1．首先将电源开启ON位置；2. 开启冷冻水泵开关，请注意冻水出入口阀门必须打开，经延时开关延时后压缩机会自动运行，请查视及调节所需温度。

3．关机时，请依相反的顺序操作关机即可。

四、操作注意事项1．冷冻水泵不可在水箱内无水的情况下运转；2．操作开关请尽量避免连续切换；3．冻水温度达到设定温度时，压缩机会自动停止运行，此属正常现象；4．温度开关应避免设定在5℃以下，防止蒸发器结冰；5．为确保制冷效果，保持最佳状态，请定期清洗冷凝器、蒸发器及水过滤器。

机组安全装置：1、相位保护器；2、低水位保护器：3、水流开关保护；4、水泵过载保护；5、压缩机过载保护；6、高低压开关保护；附注：散热不良及处理方法当冷凝器散热不良时，压缩机效率低，运转电流提高，当高压压力升至20kg/cm2 ，压缩机受高压开关保护跳脱，压缩机停止运转，散热不良高压过载并显示故障代码或故障指示，此时请检视环境温度是否过高，冷却风扇是否运转，冷凝器是否脏堵，以上正常后再按复位按扭或关机重启即可正常运转。

如经常出现高压过载情况，请尽快安排清洗冷凝器。

附注：冷媒不足低压处理方法：1．当水温在5℃以上时，低压表压力显示低于2k g/cm2时，即表示冷媒不足，先将漏冷媒的地方进行补漏处理再更换干燥过滤器重抽真空，充适当冷媒。

2．当发现漏冷媒部分浸于水中，请立即停止冷水机运行，速将水箱内水排除掉，尽快通知公司派人员处理维修，以免压缩机将水吸入系统中造成更严重损坏。

附注：高低压是否正常压缩机正常运行时高压压力显示13～17k g/cm2为最佳，但不得高于20k g/cm2，当压力高于20k g/cm2时，高压开关跳脱请依附注处理，低压以～g/cm2为最佳，但不得低于2k g/cm2，低于2k g/cm2低压跳脱请依附注处理。

当压缩机运行时高压和低压两者压差极少或相等时，即表示压缩机本身阀片破损和断裂，请立即停止运转并通知公司派人处理。

请注意以上状况是当压缩机运行时，如没有运行高低压平衡仍属正常状况。

附注：当故障指示灯及保护开关全部正常时，压缩机不能启动，请检查：1．温度开关是否调得太高，或损坏；2．切换开关是否损坏；3．防冻开关是否损坏；4．压力开关是否跳脱或损坏；5．压缩机过载保护器是否损坏或跳脱；6．电磁继电器线圈是否损坏及过载保护器是否损坏；7．水箱内是否液位过低；8．请检查冻水水流量开关是否损坏，以上控制开关或线路有故障即压缩机就不能运转。

五、维护与保养1．定期清洗冷凝器、蒸发器，使整机保持良好运转；2．定期清洗冷却水塔，请保持水塔散热良好，散热片表面清洁干净，并定期清洗，使机器保持良好运转的性能。

3、机组换油周期：机组连续运行10000小时后应检查一次润滑油。

机组初次运行时，建议在首次运行1000小时后更换润滑油并清洗过滤器。

检查系统是否干净，如果系统运行良好，每20000小时或者每4年更换一次润滑油。

(注：更换润滑油时应选用通过质量认证的油，不同品牌的油不能混合使用。

不同种类的制冷剂对应不同的润滑油，特别注意一些合成油与矿物油的不兼容的问题。

也可与厂家联系购买。

在进行冲注油前应确保系统的洁净度，无杂质等。

)六、故障排除方法：七、机组介绍八.产品特性 1. 高效节能.1 新型,高效, 德国比泽尔半封闭螺杆压缩机采用航空制造技术,加工装配和测量精度均达微米级,确保高效运行。

卸载机构装置,结构简单可靠,将内部损失减到最小。

艾柯外平衡膨胀阀,精确的控制制冷剂蒸发量,保证冷水出水温度稳定,机组在各种工况下都具有最高效率。

多压缩机,多回路设计,机组起动电流小,部分负载性能佳。

2. 可靠性高德国比泽尔螺杆压缩机,采用特殊要求的重负荷,低噪声轴承,可连续工作10万小时。

采用多级压缩机,双回路结构,机组功能强。

3. 先进,可靠的控制系统功能强大的控制系统,采用台湾WeinView触摸屏及西门子PLC,具有强大的安全保护控制及通信功能,可以多台机组连接,以实现机组群控。

控制系统用模块结构,安装维修方便。

基本参数用口令保护,防止不允许的操作。

故障停机时,机组故障诊断功能,使操作者得知停机原因及相应操作。

4. 简化安装与维护机组主要部件采用法兰连接,安装方便。

采用截止阀,使更换过滤器时,不必重新加入制冷剂。

易拆装的冷凝器水室的端盖,清洗方便。

压缩机为半封闭可拆卸结构,现场检修和保养方便。

九、控制原理1、输入信号汇总表2、输出信号总汇3、控制功能：压缩机均衡运行在运行过程中，启动运行时间较短的模块压缩机，停止运行长模块压缩机，注：运行时间以小时为单位。

☆压缩启停限制对螺杆压缩机而言,由于机组容量大启动一次较困难,因此必须限制其启动次数. 本控制系统由于采用自适应方式,使压缩机出力与负荷最大限度的保持适应,从而降低压缩机启动次数:1) 压缩机在启动时，需执行“一台压缩机能够满足负荷的不启动下一台压缩机”的加载原则,即优先启动一台压缩机至全载来适应负荷,若满足负荷将不再启动下一台压缩机,若不满足负荷,再加载启动下一台压缩机.2) 压缩机在卸载时,执行“能不停,就不停”的卸载原则.即若机组出力过大,把所有运行的压缩机都卸载到50%的状态,如果还是负荷过大,再逐步停压缩机. 3) 压缩机最短运行时间限制. 4) 压缩机启动间隔限制. ☆运行限制功能(可选择) 运行限制功能为压缩机超时限制功能,若运行限制功能设定为“是”时,控制器将根据压缩机累计运行时间功能完成对空调机组运行时间,出厂时间的限制;即当压缩机累计运行时间到达设定值时,机组将被自动关机,此时机组被锁住.若在主界面下按“启动键”只听到“嘀”一声,开机功能无效.若解除此锁定需具有相应机限的工程师进入“制造商设定”菜单中执行“清除系统变数或修改报警设定值”.注:“可选择”为此功能可根据需要,通过面板设定的方式选择是需要此功能还是不需要此功能.☆掉电记忆功能(可选择)掉电记忆功能为当机组无人值守时控制器自动管理机组上电时的工作状况;若掉电记忆功能设定为“是”,当机组处于运行状态中断电时,控制器可自动记忆该机组断电之前的状态,当再次加电时,控制器会按照正常的启动过程自动地投入运行.若掉电记忆功能设定为“否”,此功能无效.注:掉电时间不能超过30分钟,否则控制器会查询机组预热时间设定,若有预热保护设定时,机组必须预热时间到后,才能开压缩机. ☆机油预加热压缩机在工作之前必须对油加热时间进行控制.由于PLC控制器采用上电自识别模式,因而可通过预设的机油加热时间对控制器工作进行控制,达到对油加热时间的控制.此外由于PLC控制器增设定了短时间断电“机油预加热无效”功能,实现了短时间的断电,再上电时又不需要对油加热进行控制的需要.十：参数表水冷螺杆可设定参数表图1-1系统上电后触摸屏进入到开机画面如：。

显示机组相关信息，例如：日期、跑马灯提示语、铭牌、厂商联系方式等，按触摸屏界面任意位置方可进入到主画面。

也可按下“功能菜单”按钮直接选择需要进入的功能界面。

2 主画面相应参数显示：如(图2-1)实时监测机组冷冻进/出水温度、冷却水温度及内部设定的控制温度。

机组运行状况。

图2-1图2-2机组启停开关屏幕下部为操作按钮：“启动”按钮可以运行机组，按下时为运行按钮并且有缓慢闪烁灯提示(图2-1) 。

再按“停止”按钮可以停止机组，按下时为停止按钮并且有缓慢闪烁灯提示下则停止机组，此时闪烁提示灯关闭。

温度设定“温度设定”按钮按下后可以设定当前出水温度与温控动作范围。

点击需要修改参数的白色输入框。

有黑色的光标闪动后，便可通弹出来的小键盘来输入具体数值。

如果要设定温度请在数字键盘上输入一个数值后按键盘上的“Enter”键确认，就是新的控制温度设定值，要要取消设定请按“ES”键就可以取消新设定温度值，在设定时需要修改请按Clr”键清除重新设定。
