电缆通道与电缆井设计

电缆沟电缆管电缆井专项施工方案一、项目概况电缆沟、电缆管、电缆井施工是电力、通信等行业的重要项目，用于敷设和保护电缆，确保电力和通信的正常传输和使用。

本项目的施工内容包括电缆沟的开挖、电缆管的安装与连接、电缆井的建设等。

二、施工准备1.项目组织成立专门的项目组织机构，设立项目经理、技术负责人等职位，并明确各职责和任务，确保施工的顺利进行。

2.施工人员培训培训施工人员，包括操作电动工具、施工设备的使用方法以及安全操作规程等，提高施工人员的技术水平和安全意识。

3.施工设备与材料采购根据项目需求，采购合适的施工设备和材料，包括挖掘机、电动铲车、电缆管等，确保施工的顺利进行。

4.施工方案编制与审批编制详细的施工方案，包括施工流程、施工工序、施工机械与材料的配置等，经过相关部门的审批后方可开始施工。

三、施工过程1.土方开挖选取合适的施工机械，进行电缆沟的土方开挖工作。

根据设计要求，控制开挖深度、宽度和坡度等。

2.电缆管安装将电缆管按照设计要求进行安装，包括挖槽、铺设管道、固定等。

3.电缆管连接对已安装的电缆管进行连接，包括管道间的连接和管道与电缆井的连接等。

4.电缆井建设根据设计要求，建设电缆井，包括开挖、加固、灌浆、安装井盖等。

5.敷设电缆经过前述工序后，进行电缆的敷设工作，将电缆放入电缆管内，并进行必要的固定和保护工作。

6.施工验收施工完成后进行相关部门的验收，确保施工质量和安全符合规范。

四、施工安全1.安全教育对施工人员进行安全教育，包括操作安全、防止事故的预防措施等，提高安全意识和技能。

2.施工现场管理设立施工现场标志，保持施工现场的整洁和安全，设置警示标志，确保人员和设备的安全。

3.安全防护施工人员必须佩戴安全帽、防护鞋、手套等个人防护用品，使用安全绳等安全设备。

4.安全检查定期进行安全检查，排查施工现场的安全隐患，并及时采取相应的措施进行整改。

五、施工质量控制1.施工设计与要求根据设计图纸和工程要求，确保施工过程中各环节的质量合格。

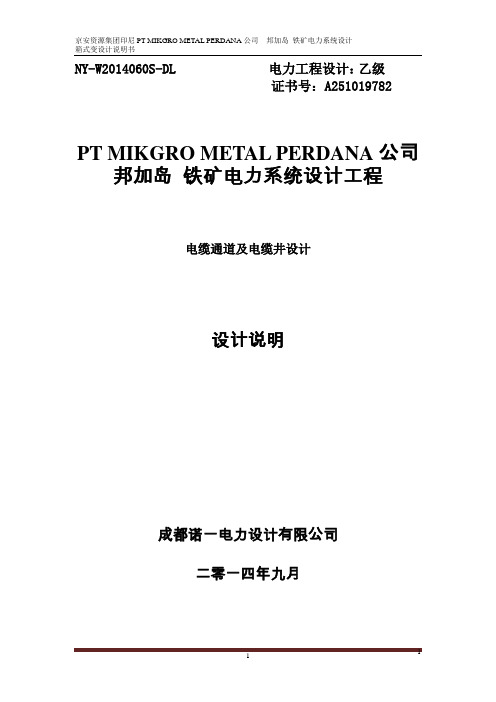

NY-W2014060S-DL 电力工程设计：乙级证书号：A251019782 PT MIKGRO METAL PERDANA公司邦加岛铁矿电力系统设计工程电缆通道及电缆井设计设计说明成都诺一电力设计有限公司二零一四年九月第一节电缆线路的设计1、设计依据GB50217，DL5221以及设计合同，京安资源集团印尼PT. MIKGRO METAL PERDANA公司提供的项目资料。

2、设计规模及范围从总配电室至临时移民区、炸药库等12个箱变的电缆线路。

电缆通道长度共约6.7km，采用电缆套管直埋。

3、建设单位建设单位为京安资源集团印尼PT. MIKGRO METAL PERDANA公司，预计2014年12月建设完成。

4、电缆线路的输送容量及导线截面选择总输送容量约6300kVA，变压器容量分别为2000kVA，1500kVA、800kVA、630kVA、500kVA、400kVA、315kVA、200kV。

电缆采用ZR-YJV22-8.7/15-3x120、95、70、50、35电缆。

本工程矿石加工系统一期、二期、洗矿电缆输送容量为3000kVA，电缆选用套PVC管直埋方式，根据载流量控制原则：Ie=S/（√3×Ue×COSφ）=3000/（1.732×10×0.8）=216.51A 电缆采用ZR-YJV22-8.7/15-3x120，ZR-YJV22-8.7/15-3x120电缆输送最大电流为I=246A，综合敷设系数为K=0.9，套PVC管直埋方式最大输送容量为：S= √3Ie×Kx×Ue×COSφ=√3×246×0.9×10×0.8=3067 kVA，满足工程要求。

同理（1）码头箱式回路（2330kVA），移民新村、营地等共用回路（2330kVA）选用ZR-YJV22-8.7/15-3x95电缆能满足要求；（2）机修车间及炸药库变压器回路（830kVA）、中央实验室回路（400kVA）、皮带机（630kVA），选用ZR-YJV22-8.7/15-3x50电缆能满足要求；（3）矿石加工系统二期箱变（1500kVA）选用ZR-YJV22-8.7/15-3x70电缆能满足要求；（4）营地（800kVA）、新村3#箱变（500kVA）选用ZR-YJV22-8.7/15-3x50电缆能满足要求；（5）新村2#箱变（315kVA）、临时移民区箱变（315kVA）选用ZR-YJV22-8.7/15-3x35电缆能满足要求；（6）炸药库箱变，因电缆长约3740米，为避免电压降损耗过大，因此选用ZR-YJV22-8.7/15-3x50电缆，工程要求；热稳定校验：本工程10kV侧最大短路电流值为5.196kA.据此校核导线截面如下：S=(√Qi/C)×1000=(I√t/C)×1000（mm²） S－导线热稳定要求最小截面Qi-短路热效应C－热稳定系数，C=171I－10kV侧最大短路电流值,I=5.196kAt=0.65S热稳定最小允许截面S=24.5mm²本工程所选电缆截面最小35 mm²，所选电缆全部满足工程需要5、电缆线路路径方案的选择根据京安资源集团公司提供的规划图，原则上顺着道路敷设，线路安全运行、方便施工、造价合理、经济运行，最终路径待京安资源集团相关人员根据我公司9月2日提供路径图（初步），到现场实际踏勘测量后提交我公司协商确定路径。

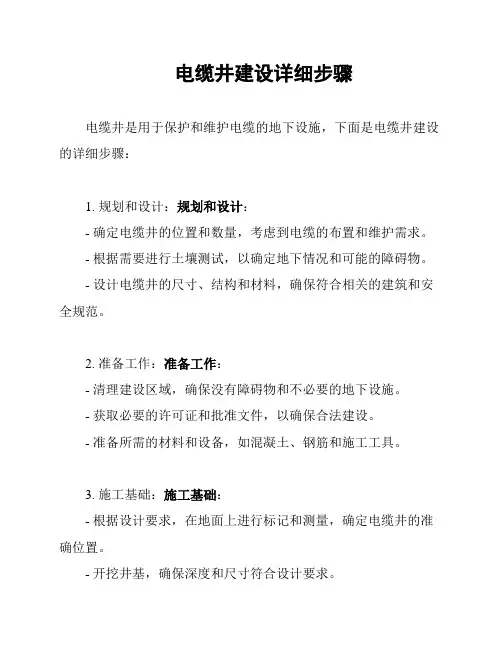

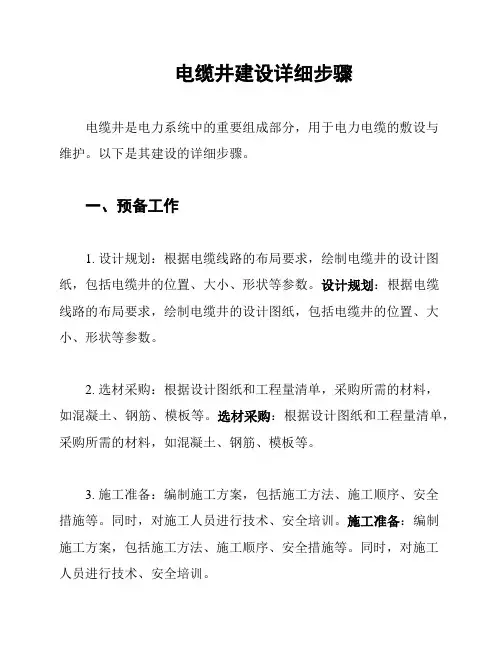

电缆井建设详细步骤
电缆井是用于保护和维护电缆的地下设施，下面是电缆井建设的详细步骤：
1. 规划和设计：规划和设计：
- 确定电缆井的位置和数量，考虑到电缆的布置和维护需求。

- 根据需要进行土壤测试，以确定地下情况和可能的障碍物。

- 设计电缆井的尺寸、结构和材料，确保符合相关的建筑和安全规范。

2. 准备工作：准备工作：
- 清理建设区域，确保没有障碍物和不必要的地下设施。

- 获取必要的许可证和批准文件，以确保合法建设。

- 准备所需的材料和设备，如混凝土、钢筋和施工工具。

3. 施工基础：施工基础：
- 根据设计要求，在地面上进行标记和测量，确定电缆井的准确位置。

- 开挖井基，确保深度和尺寸符合设计要求。

- 放置和固定井基的钢筋，以增强结构的稳定性。

- 浇筑混凝土，形成井基的基础。

4. 建设电缆井：建设电缆井：
- 根据设计图纸，建造电缆井的墙壁和顶部结构。

- 使用适当的材料和工艺，确保电缆井的防水、耐久和结构强度。

- 安装井盖和其他必要的附件，以便日后的维护和检修。

5. 验收和维护：验收和维护：
- 进行电缆井的验收，确保符合相关的建筑和安全标准。

- 进行必要的测试和检查，以确保电缆井的功能和安全性。

- 制定维护计划，定期检查和清理电缆井，以保持其正常运行。

以上是电缆井建设的详细步骤，根据实际情况，可能会有一些
细微的差异。

在进行建设时，请确保严格遵守相关的法律法规和安
全操作规范。

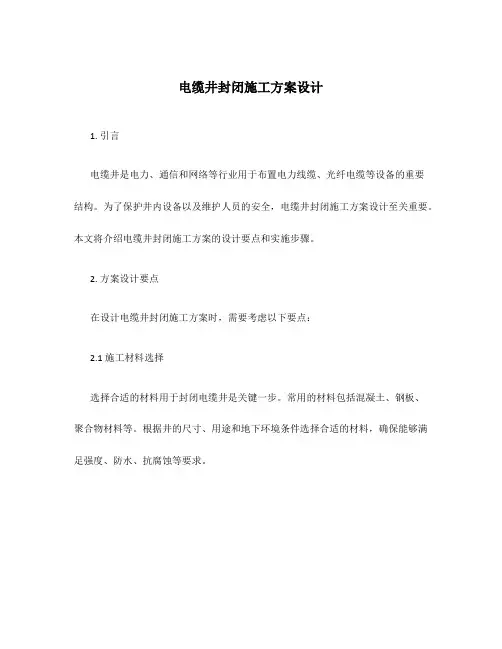

电缆井封闭施工方案设计1. 引言电缆井是电力、通信和网络等行业用于布置电力线缆、光纤电缆等设备的重要结构。

为了保护井内设备以及维护人员的安全，电缆井封闭施工方案设计至关重要。

本文将介绍电缆井封闭施工方案的设计要点和实施步骤。

2. 方案设计要点在设计电缆井封闭施工方案时，需要考虑以下要点：2.1 施工材料选择选择合适的材料用于封闭电缆井是关键一步。

常用的材料包括混凝土、钢板、聚合物材料等。

根据井的尺寸、用途和地下环境条件选择合适的材料，确保能够满足强度、防水、抗腐蚀等要求。

2.2 结构设计电缆井的结构设计需要考虑安全性、稳定性和易于施工等因素。

包括井盖的设计、井壁的支撑结构等。

结构设计需要满足相关标准和规范，确保封闭后的电缆井能够承受一定的荷载和外部力。

2.3 施工方法选择根据电缆井的具体情况，选择适合的施工方法。

常见的施工方法包括预制装配、现场浇筑和拼装等。

选择合适的施工方法可以提高施工效率，降低施工成本。

2.4 安全措施在施工过程中，需要采取一系列安全措施确保施工人员的安全。

包括施工现场的防护措施、施工工具的安全使用等。

同时，还需要考虑施工过程中对周围环境的影响，采取必要的措施减少对周围环境的影响。

3. 实施步骤3.1 施工准备在实施电缆井封闭施工方案之前，需要做好施工准备工作。

包括对井的尺寸和现状进行测量和评估，制定详细的施工方案和施工计划。

同时，还需要准备好所需的施工材料和施工工具。

3.2 施工现场准备在施工现场进行必要的准备工作。

包括清理井口周围的杂物、搭建安全防护措施、标识施工区域等。

确保施工现场的安全和整洁。

3.3 施工根据施工方案和施工计划进行施工。

根据选择的施工方法进行施工，采取适当的措施确保施工质量。

在施工过程中，要密切关注施工进展和施工质量，及时调整施工方案。

3.4 施工结束施工完成后，进行验收和清理工作。

对施工质量进行评估，确保达到设计要求。

同时，清理施工现场，移除安全防护设施。

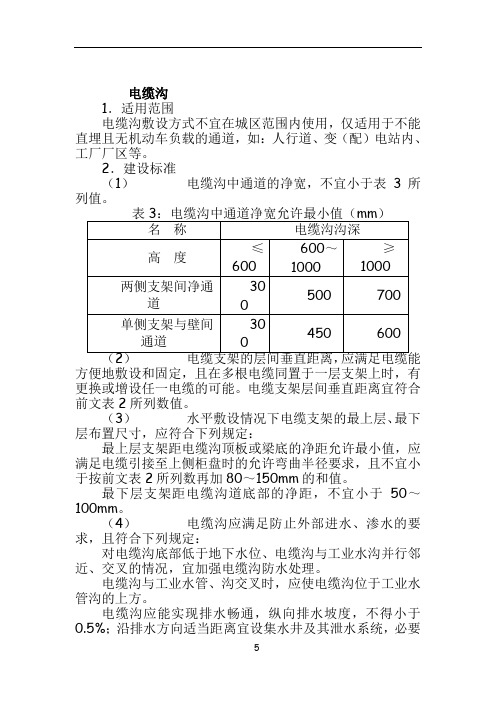

电缆沟1．适用范围电缆沟敷设方式不宜在城区范围内使用，仅适用于不能直埋且无机动车负载的通道，如：人行道、变（配）电站内、工厂厂区等。

2．建设标准（1）电缆沟中通道的净宽，不宜小于表3所列值。

方便地敷设和固定，且在多根电缆同置于一层支架上时，有更换或增设任一电缆的可能。

电缆支架层间垂直距离宜符合前文表2所列数值。

（3）水平敷设情况下电缆支架的最上层、最下层布置尺寸，应符合下列规定：最上层支架距电缆沟顶板或梁底的净距允许最小值，应满足电缆引接至上侧柜盘时的允许弯曲半径要求，且不宜小于按前文表2所列数再加80～150mm的和值。

最下层支架距电缆沟道底部的净距，不宜小于50～100mm。

（4）电缆沟应满足防止外部进水、渗水的要求，且符合下列规定：对电缆沟底部低于地下水位、电缆沟与工业水沟并行邻近、交叉的情况，宜加强电缆沟防水处理。

电缆沟与工业水管、沟交叉时，应使电缆沟位于工业水管沟的上方。

电缆沟应能实现排水畅通，纵向排水坡度，不得小于0.5%；沿排水方向适当距离宜设集水井及其泄水系统，必要时实施机械排水。

（5）电缆沟沟壁、盖板及其材质构成，应满足可能承受荷载和适合环境耐久的要求。

可开启的沟盖板的单块重量，不宜超过50kg。

电缆排管、电缆井1．适用范围排管敷设方式，适用于敷设电缆条数较多，且有机动车等重载的地段。

如：城区道路、穿越公路、穿越绿化地带等。

同路径电缆单排管敷设条数一般以8～24条为宜，其中通信用排管按2孔考虑。

电缆井设置原则：（1）电缆牵引张力限制的间距处，以不超过100m为宜。

（2）电缆分支、接头处。

（3）管路方向较大改变或电缆从排管转入直埋处。

（4）管路坡度较大且需防止电缆滑落的必要加强固定处。

2．建设标准（1）保护管的选择应符合下列基本要求：电缆保护管必须是内壁光滑无毛刺，满足使用条件所需的机械强度和耐久性；保护管的内径，不宜小于电缆外径或多根电缆包络外径的1.5倍，在空间条件允许的情况下，优先选用公称内径为200mm的CPVC管；通过不均匀沉降的回填土地段等受力较大的场所，应满足埋深下的抗压要求和耐环境腐蚀性，宜用有防腐性能的涂塑钢管；（2）保护管敷设时，应符合下列规定：管路顶部土壤覆盖厚度不宜小于0.7m，特殊情况下不应小于0.5m；管路应置于经整平夯实土层且有足以保持连续平直的垫块上；纵向排水坡度不宜小于0.2%；管路纵向连接处的弯曲度，应符合牵引电缆时不致损伤的要求；管孔端口应有防止损伤电缆的处理；并列管之间宜有不小于20mm的空隙；并采取混凝土包封。

一、编制依据及原则1.1编制依据（1）《电缆敷设》（94D164）（2）《地沟及盖板》（02J331)（8）招标文件规定的适用于本工程的各种施工规范；（9）中民投宁夏（盐池）新能源综合示范一期2GW光伏并网发电工程施工图。

（10）我单位现有的施工技术、管理水平和机械设备配备能力及从事相关工程的管理经验。

1.2 编制原则（1）在充分理解施工图纸的基础上，采用先进、合理、经济、可行的施工方案。

（2）在施工组织中体现环保意识，保护环境，并有较周密的环保措施。

（3）施工工艺与施工规范、设计要求相符，并力求达到完善。

（4）施工任务划分合理，施工进度安排符合实际情况。

（5）采用先进、配套的施工设备和技术，确保工程质量和工期。

（6）针对本工程的地质情况和气候特征，有目的地优选施工方案。

二、工程概况2.1工程简介本工程位于中民投宁夏（盐池）新能源综合示范一期2GW光伏并网发电工程中，为光伏厂区至110kV升压站户外电缆沟，具体内容为：电缆沟长4.7公里，结构为素混凝土。

三、施工安排3.1 施工进度安排计划施工时间40天计划开工时间：2015年11月26日计划完工时间：2012年1月6日3.2 施工任务的安排施工人员组织机构表序号工种名称计划人数1 砼工102 钢木工154 机操工 25普工8 合计353.3主要施工机具设备安排：根据各工种工程量总计划、工程预算指标，以及人员、材料计划得出施工机具需求量计划，并根据准备进场的施工机械设备用量情况计算出用电负荷。

主要施工机具、设备清单。

拟投入的主要施工机械设备表序号机械或设备名称数量自有或租赁1 履带式挖掘机2 租赁2 自卸汽车8 租赁3 电动潜水泵4 自有4 柴油发电机 2 自有5 砼拌和机 2 自有6 插入式砼振动器 6 自有7 平板振动器 4 自有主要检验机具配置表序号名称单位数量规格型号备注1 水准仪台2 DS-22 经纬仪台 23 塔尺把 2 3M4 检测尺把 2 1m5 检测尺把 2 2m6 钢卷尺把 2 10m7 钢卷尺把 4 3m8 钢板尺把 2 1m9 水平尺把 1 2m10 水平尺把 2 1m四、电缆井及电缆沟施工4.1施工流程电缆沟井及过道路电缆沟：定位放线→沟槽开挖→垫层→模板安装→底板混凝土浇捣→电缆沟壁模板安装→混凝土浇捣→拆模→电缆支架安装→－5×50镀锌扁钢安装→电缆沟盖板覆盖。

精心整理
室外布线选择地下埋管敷设时需设计电缆井，南方多雨地方的电缆井需考虑雨水排泄问题，电缆长时间泡在水里会加速老化，目前处理排水的方案一般是设置集水坑或者渗排水孔方案。

穿线管敷设转弯处、分支处、电缆过马路的两端均应设置电缆井，直线段上电缆井的距离不宜大于100m，非直线路段，可根据实际情况适当减小间距。

一般情况下布置在绿化地带内，顶部距地面不应小于0.7m,在人行道路下面时不应小于0.5m。

电缆井一般由普通砖砌或者水泥浆浇筑，后者强度、抗载荷能力大大优于前者，一般使用在有汽车路面。

电缆沟内和电缆竖井内电缆敷设安装施工工艺标准一、特点和适用范围本工艺标准适用于10kV及以下一般工业与民用建筑电气工程的塑料控制电缆、矿物绝缘电缆、交联取聚已烯绝缘电力电缆及聚氯已烯绝缘电力电缆敷设。

二、施工准备1、技术准备2.1.1施工前应进行技术交底工作；2.1.2配备相应的施工质量验收规范。

2、材料准备1 所有材料规格型号及电压等级符合设计要求，并有产品合格证。

2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期，电缆轴应完好无损。

3 电缆外观完好无损，铠装无锈蚀，无机械损伤，无明显皱褶和扭曲现象。

橡套、塑料电缆外皮及绝缘层无老化及裂纹。

4 电缆的其它附属材料：电缆盖扳、电缆标示桩、电缆标示牌、油漆、酒精、汽油、硬酸脂、白布带、电缆头附件等均应符合要求。

5 电缆出厂检验报告应符合标准。

6 对电缆绝缘性能、导电性能和阻燃性能有疑义时，应按批抽样并送到有资质的试验室检测。

3、主要机具电缆牵引端、牵引网套、防捻器、电缆滚轮、电动滚轮、电缆盘千斤顶支架、电缆盘制动装置、管口保护喇叭、卷扬机、吊链、滑轮、钢丝绳、大麻绳、绝缘摇表、皮尺、钢据、手锤、扳手、电气焊工具、无线电对讲机、手持扩音喇叭等。

4、作业条件1 电缆安装前,土建工作应具备下列条件：1.1 预留孔洞、预埋件符合设计要求，预埋件埋设牢固。

1.2 电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束。

1.3 电缆层、电缆沟、隧道等处的施工临时设施、模扳及建筑废料等清理干净，施工用道路畅通，盖扳齐全。

1.4 电缆线路敷设前,土建应完成的工作必须完成。

1.5 电缆沟排水应畅通。

2 设备安装应具备下列条件2.1 电缆线路两端连接的电气设备及用电设备配电箱柜应安装完毕或已就位敷设电缆的通道无堵塞。

2.2 电缆支架及电缆过管、保护管已安装完毕，并验收合格。

三、材料质量控制要点1电缆牵引头与牵引钢缆之间应装设防捻器，牵引过程中应注意滑轮是否翻倒，最大牵引强度应适当。

10千伏电力电缆线路电缆沟槽及电缆井
敷设设计要求【最新版】
一、引言
该文档旨在提供10千伏电力电缆线路电缆沟槽及电缆井敷设
的设计要求。

设计要求的合理制定有助于确保电缆线路的安全和可
靠运行。

二、沟槽设计要求
1. 沟槽宽度应根据电缆规格和敷设方式确定，确保电缆的合理
敷设、维护和修复。

2. 沟槽深度应满足电缆保护要求，避免外界因素对电缆的损坏。

3. 沟槽底部应保持平整，确保电缆不受不平坦的沟槽底部影响。

4. 沟槽应具有足够的排水设计，确保在降雨等情况下排水顺畅。

5. 沟槽应有适当的防火设计，以减少火灾对电缆的损坏。

三、电缆井设计要求
1. 电缆井应具备良好的通风系统，确保电缆井内气体的循环和
排放。

2. 电缆井应有足够的空间容纳电缆的敷设和布线。

3. 电缆井顶部应设置适当的密封，防止外界水分和污染物进入
电缆井。

4. 电缆井应具备良好的防腐蚀性能，以延长电缆井的使用寿命。

5. 电缆井的布局应合理，方便日常维护和修复。

四、其他要求
1. 敷设电缆时应遵守相关法律法规和标准，确保电缆的安全敷设。

2. 电缆的敷设和施工过程中应注意保护环境，避免对周围环境
造成污染和破坏。

以上为10千伏电力电缆线路电缆沟槽及电缆井敷设的设计要求。

设计人员在进行设计时应严格遵守这些要求，以确保电缆线路
的安全可靠运行。

电缆井施工方案电缆井施工方案一、项目背景和目标随着信息技术的不断发展，电缆井作为重要的基础设施，被广泛应用于电信、互联网、广电等领域。

本项目的目标是在某市区新建一座电缆井，以满足该地区信息通信设施的需求。

二、施工条件和规范1. 施工过程需要符合国家和地方相关的工程建设规范，如《电力工程施工及验收规范》等。

2. 施工现场必须具备安全保障措施，施工人员必须经过专业培训并持有相应的安全证件。

必须设置相应的警示标识和警戒线，保证施工过程的安全性。

3. 施工过程应合理利用现有的公共空间和地下通道，确保施工对周边环境的影响最小化。

三、施工方案1. 方案设计根据项目需求，本电缆井施工方案设计为三层电缆井，每层均设置适当的通道和电缆桥架，方便维护和管理。

电缆井的尺寸和结构设计应符合国家相关标准。

2. 地面准备工作在施工前需要对施工现场进行清理和准备工作，确保施工过程中的安全和顺利。

包括清理地表杂物、拆除旧有设施、清理下水道管网等。

3. 地基施工根据设计要求，在施工现场进行地基开挖和处理工作。

地基开挖深度应符合电缆井设计要求，地基处理应采取合适的加固措施，确保电缆井的稳定性。

4. 电缆井施工根据设计要求，对电缆井进行分层施工。

首先进行底层的电缆井施工，包括基础浇筑、墙体建设等。

底层施工完成后，进行中层和顶层的施工，其中包括通道、电缆桥架等设施的安装。

5. 排水和维护施工完成后，需要对电缆井进行排水和维护工作。

确保电缆井的排水系统畅通，及时处理井内的积水情况。

同时，定期检查和保养电缆井设施，确保其正常运转。

四、质量控制在整个施工过程中，严格按照设计要求和国家相关标准进行施工，确保施工质量。

同时，对施工现场进行定期监测和检查，发现问题及时处理。

五、安全保障措施在施工现场设置合适的警示标识和警戒线，指示施工区域和危险区域，确保施工人员的安全。

施工人员必须普及安全知识，并配备必要的安全设备。

六、进度和计划根据项目需求，施工进度和计划应合理安排，确保项目的顺利进行。
