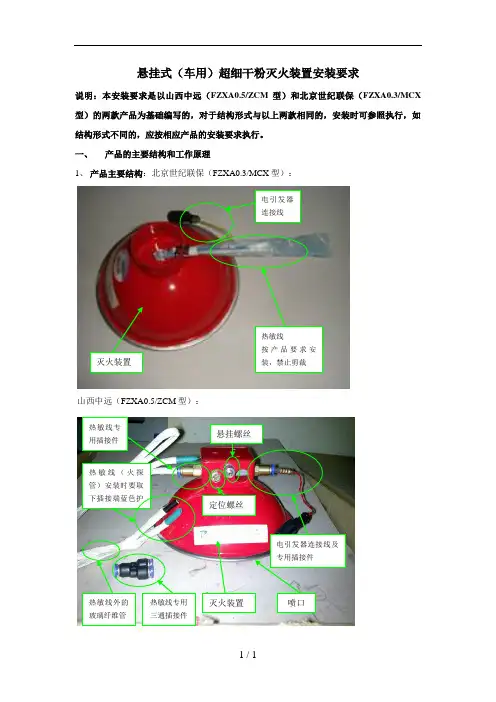

悬挂式（车用）超细干粉灭火装置安装要求说明：本安装要求是以山西中远（FZXA0.5/ZCM 型）和北京世纪联保（FZXA0.3/MCX 型）的两款产品为基础编写的，对于结构形式与以上两款相同的，安装时可参照执行，如结构形式不同的，应按相应产品的安装要求执行。
一、 产品的主要结构和工作原理 1、 产品主要结构：北京世纪联保（FZXA0.3/MCX 型）：山西中远（FZXA0.5/ZCM 型）：灭火装置 热敏线按产品要求安装，禁止剪裁 电引发器连接线热敏线专用插接件 热敏线（火探管）安装时要取下插接端蓝色护热敏线专用三通插接件 悬挂螺丝定位螺丝灭火装置 电引发器连接线及专用插接件热敏线外的玻璃纤维管喷口2、工作原理：悬挂式（车用）超细干粉灭火器装置（脉冲超细干粉自动灭火装置）主要由壳体、超细干粉灭火剂、启动组件（产气装置、火探管、电引发器、密封插接件）和灭火按钮等组成。
具有热敏线（火探管）自动启动、手动按钮启动、感温开关启动、灭火装置控制器启动等启动方式。
当车辆发动机舱的受保护区发生火灾，机舱内环境温度上升至灭火装置设定的动作温度或受保护区发生明火燃烧时，灭火装置通过自动或人工启动，瞬时高速喷射出超细干粉灭火剂灭火。
二、产品安装前的检查：安装前，应对灭火装置及其配置组件进行清点和检查，在确认完好后方可进行安装。
检查时应注意：灭火装置喷口铝箔是否有损伤、热敏线（火探管）是否有破损、灭火装置上的热敏线（火探管）专用插接件安装是否松动和损坏，插孔内是否有异物、灭火装置上的电引发器连接线是否有破损，专用插接件是否有松动和损坏，电线插接件是否完好等。
三、安装注意事项：1、安装人员应严格按照产品说明书中的要求进行安装（不同厂家的产品安装时可能存在差异），不能对灭火装置上已安装好的部件及其配置组件进行拆解和改装（即使是产品明确的可拆装件，也须由厂家专业人员现场培训后方可进行）。
2、灭火装置安装和检修时应严禁使用明火及高温操作（如热引发装置和热敏线接触100℃以上的高温时，可能会误动作）。
悬挂式（车用）超细干粉灭火装置安装要求说明：本安装要求是以山西中远 （FZXA0.5/ZCM 型）和北京世纪联保 （FZXA0.3/MCX 型） 的两款产品为基础编写的，对于结构形式与以上两款相同的，安装时可参照执行，如结构 形式不同的，应按相应产品的安装要求执行。
一、产品的主要结构和工作原理2、 工作原理： 悬挂式（车用）超细干粉灭火器装置（脉冲超细干粉自动灭火装置）主要由 壳体、超细干粉灭火剂、启动组件（产气装置、火探管、电引发器、密封插接件）和灭火按钮等组成。
具有热敏线（火探热敏线（火探管） 安装时要取接端蓝色护套电引发器连接线及 专用插接件1、产品主要结构：北京世纪联保（FZXA0.3/MCX 型）：山西中远（FZXA0.5/ZCM 型）：热敏线专 悬挂螺丝用插接件热敏线外的 热敏线专用 喷口灭火装置 玻璃纤维管三通插接件管）自动启动、手动按钮启动、感温开关启动、灭火装置控制器启动等启动方式。
当车辆发动机舱的受保护区发生火灾，机舱内环境温度上升至灭火装置设定的动作温度或受保护区发生明火燃烧时，灭火装置通过自动或人工启动，瞬时高速喷射出超细干粉灭火剂灭火。
二、产品安装前的检查：安装前，应对灭火装置及其配置组件进行清点和检查，在确认完好后方可进行安装。
检查时应注意：灭火装置喷口铝箔是否有损伤、热敏线（火探管）是否有破损、灭火装置上的热敏线（火探管）专用插接件安装是否松动和损坏，插孔内是否有异物、灭火装置上的电引发器连接线是否有破损，专用插接件是否有松动和损坏，电线插接件是否完好等。
三、安装注意事项：1、安装人员应严格按照产品说明书中的要求进行安装（不同厂家的产品安装时可能存在差异），不能对灭火装置上已安装好的部件及其配置组件进行拆解和改装（即使是产品明确的可拆装件，也须由厂家专业人员现场培训后方可进行）。
2、灭火装置安装和检修时应严禁使用明火及高温操作（如热引发装置和热敏线接触100 C 以上的高温时，可能会误动作）。
FZXA03CM悬挂式超细干粉灭火装置产品使用说明书范文FZ某A0.3/CM悬挂式超细干粉灭火装置产品使用说明书一、简介FZ 某A0.3/CM悬挂式超细干粉灭火装置（以下简称灭火装置）具有“快速响应、早期报警、高效灭火、生态环保”的特点。
当环境温度或被保护对象表面温度达到设定温度时，灭火装置自动启动，急速产生的气体将底部的铝箔打开，同时将超细干粉灭火剂送入火场，实现迅速灭火。
二、产品特点1、功能全、性能可靠、安装方便。
2、全密封设计，具有防水、防潮功能。
质量可靠，使用寿命长。
3、启动速度快、灭火效率高，具有早期灭火特点。
4、可与报警器联动，实现自动启动、手动启动、信号反馈等功能。
5、无源启动时，通过与本公司的不同控制组件配套，可设定多种启动温度。
①与ZY-WK170火探管配套时（用于干燥场所），被保护对象（如电缆）表面温度达170℃时启动；②与ZY-FS-400火探管配套时（用于易受潮场所），被保护对象（如电缆）表面温度达400℃时启动；③与ZY-WQD或ZY-WQDF启动组件配套时，被保护空间环境温度达到68℃（或79℃、93℃……，可选）时启动。
三、适用范围适用于工业、国防等领域新建、改建、扩建工程中的电缆夹层、电缆隧道、电缆沟、机电柜、汽车发动机舱等。
四、机构与技术参数1、灭火装置由壳体、超细干粉灭火剂、产气装置、火探管、电引发器、密封插接件等组成。
2、外形尺寸（mm）：最大高度85，最大直径Ф1653、灭火剂填装量（kg）：0.3+0.054、装载重量（kg）：0.85、保护容积（m³）：≥2.56、喷射时间（）：＜17、灭火时间（）：＜1五、安装（一）工程安装1,、灭火装置应根据被保护空间或保护对象的状况、大小，采用分组启动方式，组合安装均布在建筑物或保护对象的顶部或侧面，保证其喷口对准被保护对象（通过可调角度安装支架来保证）。
2、将安装底座固定在建筑物或保护物对象的顶部或侧面，再把灭火装置挂上并拧紧螺栓，保证灭火装置开口对准保护区。

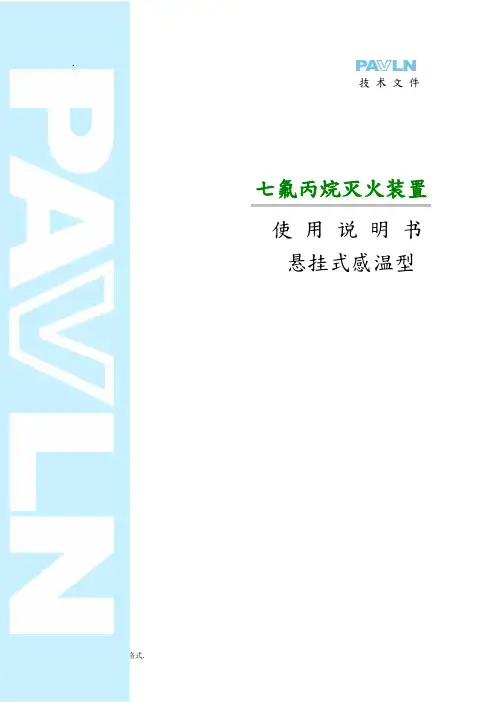

.专业资料分享..WORD 完美格式.·技术文件七氟丙烷灭火装置使 用 说 明 书悬挂式感温型目录1、概述 (1)1.1系统简介 (1)1.2应用场所 (1)1.3灭火药剂 (1)1.4安全警告 (1)2、灭火装置结构图 (2)3、启动方式 (2)4、主要技术参数 (2)5、灭火装置主要部件 (3)5.1悬挂支架 (3)5.2灭火剂储瓶 (3)5.3容器阀 (3)6、安装、调试 (4)6.1安装准备 (4)6.2安装 (4)7、维护、保养 (4)7.1日常（运行时）维护、保养 (4)7.2季度维护、保养 (5)7.3年度维护、保养 (5)7.4维修 (5)8、注意事项 (5)9、售后服务 (5)1、概述1.1系统简介悬挂式感温型七氟丙烷灭火装置由灭火剂储瓶、容器阀（喷头、感温玻璃球与容器阀融合一体）、压力信号器、悬挂支架等组成，不需安装灭火剂输送管道，不需设置专用的储瓶间，不用与火灾报警系统联动，采用悬挂或壁挂式安装，当火灾发生时，感温玻璃球破裂，容器阀开启，直接向防护区喷射灭火剂，灭火剂无管路损失，灭火速度更快、效率更高。
1.2应用场所本装置主要适用于以下火灾：1）固体表面火灾；2）液体火灾；3）灭火前能切断气源的气体火灾；4）电气火灾；典型引用场所：主要适用于空间小的库房、电子计算机房、数据处理中心、电信通讯设施、过程控制中心、昂贵的医疗设施、贵重工业设备、博物馆和艺术馆、图书馆、档案馆、贵重物品库、应急电力设施、易燃液体存储区、洁净厂房等重点场所的消防保护，也可以用于生产作业火灾危险场所，如喷漆生产线、电器老化间、轧制机、印刷机、融化槽、烘干设备、水泥生产流程中的煤粉仓，以及船舶机舱、货舱等。
特别适用于狭小空间且无法安装消防水系统，作为水喷淋的完美替代品。
1.3灭火药剂本装置以七氟丙烷（HFC-227ea）作为灭火剂。
七氟丙烷以化学灭火为主，兼有物理灭火作用，无色、无味、清洁、不导电、不污染被保护对象，不会对财物和精密设施造成损坏，对大气臭氧层无破坏作用（ODP值为零），符合环保要求，在大部分保护区域，灭火浓度均低于人体的无毒性反应浓度（NOAEL浓度），对人体是安全的，是一种优秀的洁净气体灭火剂。
悬挂式（车用）超细干粉灭火装置安装要求说明：本安装要求是以山西中远（FZXA0.5/ZCM 型）和北京世纪联保（FZXA0.3/MCX 型）的两款产品为基础编写的，对于结构形式与以上两款相同的，安装时可参照执行，如结构形式不同的，应按相应产品的安装要求执行。
一、 产品的主要结构和工作原理1、 产品主要结构：北京世纪联保（FZXA0.3/MCX 型）：山西中远（FZXA0.5/ZCM 型）：灭火装置 热敏线按产品要求安装，禁止剪裁 电引发器连接线热敏线专用插接件 热敏线（火探管）安装时要取下插接端蓝色护套 热敏线专用三通插接件 悬挂螺丝定位螺丝灭火装置 电引发器连接线及专用插接件热敏线外的玻璃纤维管喷口2、工作原理：悬挂式（车用）超细干粉灭火器装置（脉冲超细干粉自动灭火装置）主要由壳体、超细干粉灭火剂、启动组件（产气装置、火探管、电引发器、密封插接件）和灭火按钮等组成。
具有热敏线（火探管）自动启动、手动按钮启动、感温开关启动、灭火装置控制器启动等启动方式。
当车辆发动机舱的受保护区发生火灾，机舱内环境温度上升至灭火装置设定的动作温度或受保护区发生明火燃烧时，灭火装置通过自动或人工启动，瞬时高速喷射出超细干粉灭火剂灭火。
二、产品安装前的检查：安装前，应对灭火装置及其配置组件进行清点和检查，在确认完好后方可进行安装。
检查时应注意：灭火装置喷口铝箔是否有损伤、热敏线（火探管）是否有破损、灭火装置上的热敏线（火探管）专用插接件安装是否松动和损坏，插孔内是否有异物、灭火装置上的电引发器连接线是否有破损，专用插接件是否有松动和损坏，电线插接件是否完好等。
三、安装注意事项：1、安装人员应严格按照产品说明书中的要求进行安装（不同厂家的产品安装时可能存在差异），不能对灭火装置上已安装好的部件及其配置组件进行拆解和改装（即使是产品明确的可拆装件，也须由厂家专业人员现场培训后方可进行）。
2、灭火装置安装和检修时应严禁使用明火及高温操作（如热引发装置和热敏线接触100℃以上的高温时，可能会误动作）。
非贮压悬挂式超细干粉灭火装置
FZXA系列车用灭火装置是我公司科研人员经多年实验精心开发出用于自动扑灭各类车辆火灾的灭火装置，与传统车辆上配备的灭火器相比，该车用灭火装置具有以下显着优点：
1、非贮压悬挂式超细干粉灭火装置：非储压悬挂式超细干粉灭火装置FZXA0.3-MCX 从发现火情到灭火完全自动完成，安全高效，无需人员操作，安装使用方便，只需将其安装在发动机舱内，当机舱内发生火情时，机舱内的热敏线迅速将火情传送给灭火装置使灭火装置内的燃气剂瞬间产生大量高压气体而冲破装置底部膜片，将装置内的超细干粉迅速释放灭火，该灭火装置适用任何车辆，具有免维护的特点也可在释放时提供反馈信号提醒车上人员。
2、贮压悬挂式超细干粉灭火装置：贮压悬挂式超细干粉灭火装置除具有非贮压悬挂式的优点外，该装置最大优势是无声启动，释放的超细干粉均匀。
当机舱内发生火情时，火情信号迅速经热敏线传送给装置而开启阀门灭火，广泛用于豪华客车的后置大空间发动机机舱。
产品型号FZXA系列。
悬挂式（车用）超细干粉灭火装置安装要求说明：本安装要求是以山西中远（FZXA0.5/ZCM 型）和北京世纪联保（FZXA0.3/MCX 型）的两款产品为基础编写的，对于结构形式与以上两款相同的，安装时可参照执行，如结构形式不同的，应按相应产品的安装要求执行。
一、 产品的主要结构和工作原理1、 产品主要结构：北京世纪联保（FZXA0.3/MCX 型）：山西中远（FZXA0.5/ZCM 型）： 灭火装置 热敏线按产品要求安装，禁止剪裁 电引发器连接线热敏线专用插接件 热敏线（火探管）安装时要取下插接端蓝色护套 热敏线专用三通插接件 悬挂螺丝定位螺丝灭火装置 电引发器连接线及专用插接件热敏线外的玻璃纤维管喷口2、工作原理：悬挂式（车用）超细干粉灭火器装置（脉冲超细干粉自动灭火装置）主要由壳体、超细干粉灭火剂、启动组件（产气装置、火探管、电引发器、密封插接件）和灭火按钮等组成。
具有热敏线（火探管）自动启动、手动按钮启动、感温开关启动、灭火装置控制器启动等启动方式。
当车辆发动机舱的受保护区发生火灾，机舱内环境温度上升至灭火装置设定的动作温度或受保护区发生明火燃烧时，灭火装置通过自动或人工启动，瞬时高速喷射出超细干粉灭火剂灭火。
二、产品安装前的检查：安装前，应对灭火装置及其配置组件进行清点和检查，在确认完好后方可进行安装。
检查时应注意：灭火装置喷口铝箔是否有损伤、热敏线（火探管）是否有破损、灭火装置上的热敏线（火探管）专用插接件安装是否松动和损坏，插孔内是否有异物、灭火装置上的电引发器连接线是否有破损，专用插接件是否有松动和损坏，电线插接件是否完好等。
三、安装注意事项：1、安装人员应严格按照产品说明书中的要求进行安装（不同厂家的产品安装时可能存在差异），不能对灭火装置上已安装好的部件及其配置组件进行拆解和改装（即使是产品明确的可拆装件，也须由厂家专业人员现场培训后方可进行）。
2、灭火装置安装和检修时应严禁使用明火及高温操作（如热引发装置和热敏线接触100℃以上的高温时，可能会误动作）。

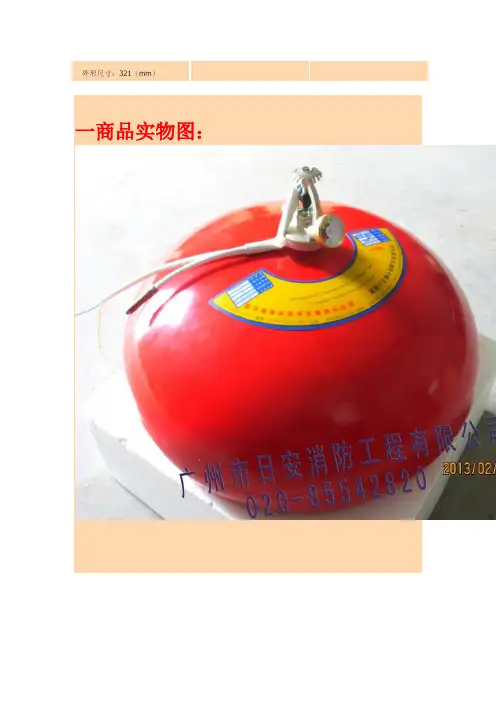

外形尺寸：321（mm）一商品实物图：5.灭火能力：灭B、C类火灭火效能:≤150g/m3，灭A类火灭火效能:≤150g/m3；6.工作电压：DC24V；7.最小启动电流：≥1A；8.感温玻璃球公称动作温度：68℃9.灭火装置使用环境温度：-40～50℃三明细说明：（1）产品类型：超细干粉自动灭火装置；（2）充装灭火剂重量kg：0.3、0.5、2、3、4、5、6、8；（3）充装灭火剂类型：ABC超细干粉灭火剂、烷基铝类火灾灭火剂；（4）启动方式：直喷温控、直喷电控、侧喷温控、侧喷电控、双喷温控、双喷电控、感温元件；（5）外形：球状、圆柱体、方体；（6）规格型号：FZXA0.5/1.2-C、FZXA1/1.2-C、FZXA2/1.2-C、FZXA3/1.2-C、FZXA4/1.2-C、FZXA5/1.2-C、FZXA6/1.2-C、FZXA8/1.2-C等；（7）灭火原理：由于充装的灭火剂粒径小，流动性好，有良好抗复燃性、弥散性和电绝缘性，其灭火机理是以化学灭火为主，通过化学、物理双重灭火机能扑灭火焰:从物理上实现了被保护物与空气的隔绝，阻断再次燃烧所需的氧气，以物理方式防止复燃；化学方面，自动灭火装置释放出的超细干粉灭火剂粉末通过与燃烧物火焰接触，产生化学反应迅速夺取燃烧自由基与热量，从而切断燃烧链实现对火焰的扑灭，灭火剂与火焰反应产生的大量玻离状物质吸附着在被保护物表面形成一层隔离层；因此既能应用于相对封闭空间全淹没灭火，也可用于开放场所局部保护灭火。
（8）产品介绍：“威警”牌贮压悬挂式超细干粉灭火装置具有以下优势：筒体的容积大小是根据气粉比例确定，从而保证高效灭火；安装简便，将灭火装置固定在保护物的上方即可；外形设计美观，使用安全可靠；该灭火装置喷射后的灭火剂由于粒径小，流动性好，能在空中悬浮一定时间，因此机能应用于相对封闭空间全淹没灭火，也可用于开放场所局部保护灭火；（9）启动原理：温控：当环境温度上升至设定公称值时，灭火装置上的阀门自动开启，释放超细干粉灭火剂灭火。
坚瑞消防股份作业文件编号：JR/FZXA5.0/8.0-JR-SM-01非贮压悬挂式干粉灭火装置产品使用说明书版次：B/0受控状态：发放围：1．气溶胶分厂技术部□2．气溶胶分厂综合部□3．气溶胶分厂技术部检验组□4．采购部□2013- 08 - 20发布2013- 08 - 30实施坚瑞消防股份气溶胶分厂技术部发布安装、使用前请阅读使用说明书非贮压悬挂式干粉灭火装置产品使用说明书执行标准编号：GA602坚瑞消防股份目录1、概述1.1产品特点1.2使用围2、技术性能3、全套供货组件4、工作原理及结构4.1结构4.2工作原理5、灭火装置的应用方案建议5.1无源场所与自发电感温探头的应用5.2无源场所与JR10控制盒的应用5.3有源、防护区域较小场所的应用5.4有源、防护区域较大（或多个分区）场所的应用6、安装及注意事项6.1安装示意图6.2灭火装置的安装6.3安装过程6.4安装注意事项7、运输、贮存8、售后服务1. 概述本产品使用说明书介绍了非贮压悬挂式干粉灭火装置（以下简称灭火装置）系列的两个型号：FZXA5.0-JR、FZXA8.0-JR。
此系列产品采用固气转换原理，固体产气剂被激活后产生大量气体，驱动超细干粉灭火剂从装置喷口高速喷射。
既能用于相对密闭的空间全淹没应用灭火，也可用于开放的场所局部应用灭火。
1.1产品特点采用ABC超细干粉灭火剂，灭火效率高；快速响应、早期抑制，喷射时间和灭火时间都小于5秒；产品安装方便，无需贮压，无需管网；灭火装置在动作时对建筑物不会造成损伤。
1.2使用围该系列产品能够迅速扑灭A、B、C类火灾和带电电器火灾。
可广泛应用于冶金、石化、交通、电力、电信、能源、烟草及民用建筑等领域。
适用于保护厂房、烟草仓库、物流仓库、立体仓库、飞机库、电缆隧道、电缆沟、石油化工生产及贮存等场所。
该系列产品不能扑救下列火灾：（1）硝化纤维、炸药等无空气仍能迅速氧化的化学物质与强氧化剂引起的火灾。
安装、使用前请阅读使用说明书非贮压悬挂式干粉灭火装置产品使用说明书执行标准编号：GA602陕西坚瑞消防股份有限公司目录1、概述1.1产品特点1.2使用范围2、技术性能3、全套供货组件4、工作原理及结构4.1结构4.2工作原理5、灭火装置的应用方案建议5.1无源场所与自发电感温探头的应用5.2无源场所与JR10控制盒的应用5.3有源、防护区域较小场所的应用5.4有源、防护区域较大（或多个分区）场所的应用6、安装及注意事项6.1安装示意图6.2灭火装置的安装6.3安装过程6.4安装注意事项7、运输、贮存8、售后服务1.概述本产品使用说明书介绍了非贮压悬挂式干粉灭火装置（以下简称灭火装置）系列的两个型号：FZXA5.0-JR、FZXA8.0-JR。
此系列产品采用固气转换原理，固体产气剂被激活后产生大量气体，驱动超细干粉灭火剂从装置喷口高速喷射。
既能用于相对密闭的空间全淹没应用灭火，也可用于开放的场所局部应用灭火。
1.1产品特点采用ABC超细干粉灭火剂，灭火效率高；快速响应、早期抑制，喷射时间和灭火时间都小于5秒；产品安装方便，无需贮压，无需管网；灭火装置在动作时对建筑物不会造成损伤。
1.2使用范围该系列产品能够迅速扑灭A、B、C类火灾和带电电器火灾。
可广泛应用于冶金、石化、交通、电力、电信、能源、烟草及民用建筑等领域。
适用于保护厂房、烟草仓库、物流仓库、立体仓库、飞机库、电缆隧道、电缆沟、石油化工生产及贮存等场所。
该系列产品不能扑救下列火灾：（1）硝化纤维、炸药等无空气仍能迅速氧化的化学物质与强氧化剂引起的火灾。
（2）钾、钠、镁、钛、锆等活泼金属及其氢化物引起的火灾。
不适用于下列场所：（1）爆炸危险区域。
（2）人员密集场所。
2技术性能型号FZXA5.0-JR FZXA8.0-JR灭火剂量（kg） 5.00+0.28.0+0.3最大安装高度（m）78最佳安装高度（m） 3.5—6 3.5—7保护空间（m³）4267保护面积（㎡）（试验数据）50（安装高度7米）64（安装高度7米）灭A类火级别2A3A灭B类火级别34B34B灭火剂种类ABC超细干粉启动电流（mA）≥700电引发原件电阻（Ω） 1.1—2.0使用环境温度(℃)-40—+50使用寿命（年）5有效喷射时间（秒）≤5启动方式控制器启动、自发电感温探头启动、手动启动安装方式固定悬挂灭火装置外形尺寸（单位：mm）见下图FZXA5.0-JR型FZXA8.0-JR型3.全套供货组件型号FZXA5.0-JR FZXA8.0-JR 灭火装置1具1具固定件1件1件膨胀螺栓（M8×75）4套4套六角螺栓（M8×70）1套1套产品使用说明书1份1份合格证1份1份4．工作原理及结构4.1结构灭火装置由固定件、电引发元件、气体发生器、超细干粉灭火剂、外壳、喷口及封口膜片组成。
悬挂式超细干粉灭火装置使用说明书悬挂式超细干粉灭火装置使用说明书一、概述我司生产的FZXA-SF系列贮压悬挂式超细干粉灭火装置（以下简称灭火装置），是一种高效环保型新一代消防产品。
其充装的ABC超细干粉灭火剂无毒、无污染、不破坏大气臭氧层，对保护物无腐蚀，对人体皮肤和呼吸道无刺激，喷发后容易清理，不会造成二次伤害。
超细干粉灭火剂灭火迅速，灭火效率高，是一种哈龙灭火剂的理想替代品。
本产品特点如下：1、结构简单、性能可靠、安装方便、占用空间小、施工周期短。
2、具有手动启动和具有专利技术的自动启动功能。
3、该产品可以在非封闭空间实现局部保护，即可单体安装局部应用，又可组合安装联化落在可燃物表面外，发生化学反应，并在高温作用下形成一层玻璃状覆盖层，从而隔绝氧，进而窒息灭火。
另外，还有部分稀释氧和冷却作用。
灭火化学反应方程式：NaOH+AlCl3+3NaHCO3====Al(OH)3↓＋3CO2↑+3NaCl。
由于超细干粉粒径小、流动性好、能在空气中悬浮一定的时间，因此既能应用于相对封闭的空间全淹没自动灭火，也可以应用于开放场所局部保护自动灭火。
五、装置主要性能参数1.灭火剂：ABC超细干粉灭火剂；2.驱动气体：氮气；3.公称压力：1.2MPa；4.灭火装置规格：0.5kg,2kg,3.0kg,5.0kg；5.灭火能力：灭B、C类火效能:≤150g/m3，灭A类火效能:≤150g/m3；6.工作电压：DC24V；7.最小启动电流：500mA；8.感温玻璃球公称动作温度：68℃。
其它温度等级需要特别订货。
六、装置的适用范围图1单具灭火装置工作控制原理图图2多具灭火装置工作控制原理图当火灾报警系统确认火灾后，给启动模块一个启动灭火装置的启动信号，启动模块得到指令后，给灭火装置一个启动电流。
包裹在灭火装置喷嘴玻璃球外的启动装置启动，玻璃球破裂，失去对喷嘴堵头的支撑作用，压缩氮气裹挟着超细干粉，冲开堵头，将超细干粉均匀地喷洒在保护空间内。
目录一、概述二、主要技术参数三、系统设计四、安装要求五、使用和维护保养六、注意事项超细干粉自动灭火装置一、概述欢迎选用本公司制造的悬挂式超细干粉灭火装置，该产品是新一代灭火技术研究的最新成果。
装置内充装的超细干粉灭火剂无毒、无害，电绝缘性高，灭火性能高效。
该灭火装置根据不同保护场所可采用多种启动方式，具有快速启动、强力喷射，均匀覆盖保护物，灭火迅速，结构紧凑，性能可靠，便于安装维护，可用于封闭场所的全淹没灭火，也可用于局部保护灭火等特点。
超细干粉自动灭火装置可以扑救A、B、C、E类火灾，产品应用场合广泛，可用于石油、化工、电缆隧道、电缆夹层、计算机房、发电机房、档案室（库房）、配电室、地下液压站、通讯机站等工业和民用建筑消防等场所。
超细干粉灭火剂的特点：超细干粉灭火剂主要技术性能二、技术参数三、系统设计1. 设计前提1.1 保护区的封闭状况1.2 保护区或保护对象的尺寸及几何形状1.3 保护对象及火灾类别1.4 保护区的温度范围2. 全淹没灭火系统设计及灭火剂量计算2.1 独立防护区的面积不宜大于500㎡，容积不宜大于2000m3。
2.2 在释放灭火剂时，防护区不能关闭的开口的总表面积，不应大于该防护区总内表面积（包括侧面、顶部及底部）的10%，且开口下沿距室内地面的高度不低于室内净高的2/3。
2.3 围护构件及门、窗的耐火极限不应低于0.50h，吊顶的耐火极限不应低于0.25h ；围护构件及门、窗的允许压强不宜小于1200Pa。
2.4 灭火剂全淹没灭火设计浓度C的确定：2.4.1 电缆沟、电缆夹层、变配电室、通讯机房、电子计算机房等场所，灭火剂全淹没灭火设计浓度宜取0.12kg/m3(1.2倍的最小灭火浓度，其中最小灭火浓度为0.10 kg/m3)。
2.4.2 油库及一般化工产品库等场所，灭火剂全淹没灭火设计浓度宜取0.15kg/m3 （1.5倍最小灭火浓度)。
2.4.3 图书、档案、文物资料库、烟草仓库等场所，灭火剂全淹没灭火设计浓度宜取0.25kg/m3（2.5倍最小灭火浓度)。
(贮压)悬挂式干粉灭火装置使用说明书江西博海消防设备有限公司目录一、产品简介二、适用范围三、灭火装置组成四、型号及主要性能参数五、工作原理六、灭火装置应用七、灭火装置安装八、维护注意事项九、供货组件清单十、质保与售后服务一、产品简介FZX-ACT系列（贮压）悬挂式干粉灭火装置具有“快速响应、早期报警、高效灭火、生态环保”的特点（内部充装干粉为ABC超细干粉）。
具有无毒、无害、对保护物无腐蚀对人体皮肤和呼吸道无刺激，灭火迅速，效率高，是哈龙灭火剂的理想替代品。
该灭火装置结构简单，性能可靠，安装维护方便，既可用于封闭空间全淹没灭火，也可用于开放场所局部应用灭火。
是工矿、学校、机关等部门理想的消防装备。
二、适用范围1．扑救A类火灾：如棉、木、麻、纸、橡胶、塑料、烟草等可燃固体火灾。
2．扑救B类火灾：如原油、重油、柴油、汽油、有机溶剂等可燃液体、可熔化固体火灾。
3．扑救C类火灾：如煤气、天然气、乙炔等可燃气体火灾。
4．扑救E类火灾：如机房、变电站、电缆隧道、电缆井沟等场所带电设备火灾。
三、灭火装置组成FZX-ACT*/1.2-JXBH系列（贮压）悬挂式干粉灭火装置由ABC超细干粉灭火剂、感温元件、启动器、耐压钢制灭火剂贮罐、喷头、压力表和安装支架等共同组成。
当灭火装置接到启动信号时（由感温元件感应温度）启动器工作，打开感温释放组件，ABC超细干粉灭火剂在驱动氮气的作用下,向保护区域喷射并迅速向四周弥漫，形成全淹没灭火状态，火焰在超细干粉灭火剂连续的物理、化学作用下瞬间被扑灭。
图1灭火装置结构示意图1．固定吊环 4．电启动器2．灭火剂储罐 5．信号反馈装置3．悬挂式灭火器阀门组件 6．铭牌启动器灭火装置GNDDC24继电器GND DC24j启动电源火灾控制器图2接线原理图四、型号及主要性能参数1 型号标记型号编制方法如下：生产厂家自定义贮压式压力值兆帕 MPa干粉质量 公斤 kg 灭火装置使用场所 灭火剂的粒度 灭火剂的种类灭火装置的安装方式：悬挂式灭火剂的储存形式：贮压式 干粉灭火装置示例：充压1.2 MPa ，干粉灭火剂质量为4 kg ABC 超细干粉灭火剂，启动方式为电控的悬挂式干粉灭火装置，其型号表示为FZX-ACT 4/1.2-JXBH2 主要性能参数五、工作原理灭火装置喷头的感温元件为玻璃球,采用定温启动方式。
安装、使用前请阅读使用说明书非贮压悬挂式干粉灭火装置产品使用说明书执行标准编号：GA602陕西坚瑞消防股份有限公司目录1、概述1.1产品特点1.2使用范围2、技术性能3、全套供货组件4、工作原理及结构4.1结构4.2工作原理5、灭火装置的应用方案建议5.1无源场所与自发电感温探头的应用5.2无源场所与JR10控制盒的应用5.3有源、防护区域较小场所的应用5.4有源、防护区域较大（或多个分区）场所的应用6、安装及注意事项6.1安装示意图6.2灭火装置的安装6.3安装过程6.4安装注意事项7、运输、贮存8、售后服务1.概述本产品使用说明书介绍了非贮压悬挂式干粉灭火装置（以下简称灭火装置）系列的两个型号：FZXA5.0-JR、FZXA8.0-JR。
此系列产品采用固气转换原理，固体产气剂被激活后产生大量气体，驱动超细干粉灭火剂从装置喷口高速喷射。
既能用于相对密闭的空间全淹没应用灭火，也可用于开放的场所局部应用灭火。
1.1产品特点采用ABC超细干粉灭火剂，灭火效率高；快速响应、早期抑制，喷射时间和灭火时间都小于5秒；产品安装方便，无需贮压，无需管网；灭火装置在动作时对建筑物不会造成损伤。
1.2使用范围该系列产品能够迅速扑灭A、B、C类火灾和带电电器火灾。
可广泛应用于冶金、石化、交通、电力、电信、能源、烟草及民用建筑等领域。
适用于保护厂房、烟草仓库、物流仓库、立体仓库、飞机库、电缆隧道、电缆沟、石油化工生产及贮存等场所。
该系列产品不能扑救下列火灾：（1）硝化纤维、炸药等无空气仍能迅速氧化的化学物质与强氧化剂引起的火灾。
（2）钾、钠、镁、钛、锆等活泼金属及其氢化物引起的火灾。
不适用于下列场所：（1）爆炸危险区域。
（2）人员密集场所。
2技术性能型号FZXA5.0-JR FZXA8.0-JR灭火剂量（kg） 5.00+0.28.0+0.3最大安装高度（m）78最佳安装高度（m） 3.5—6 3.5—7保护空间（m³）4267保护面积（㎡）（试验数据）50（安装高度7米）64（安装高度7米）灭A类火级别2A3A灭B类火级别34B34B灭火剂种类ABC超细干粉启动电流（mA）≥700电引发原件电阻（Ω） 1.1—2.0使用环境温度(℃)-40—+50使用寿命（年）5有效喷射时间（秒）≤5启动方式控制器启动、自发电感温探头启动、手动启动安装方式固定悬挂灭火装置外形尺寸（单位：mm）见下图FZXA5.0-JR型FZXA8.0-JR型3.全套供货组件型号FZXA5.0-JR FZXA8.0-JR 灭火装置1具1具固定件1件1件膨胀螺栓（M8×75）4套4套六角螺栓（M8×70）1套1套产品使用说明书1份1份合格证1份1份4．工作原理及结构4.1结构灭火装置由固定件、电引发元件、气体发生器、超细干粉灭火剂、外壳、喷口及封口膜片组成。
陕西坚瑞消防股份有限公司作业文件编号：JR/FZXA5.0/8.0-JR-SM-01非贮压悬挂式干粉灭火装置产品使用说明书版次：B/0受控状态：发放范围：1．气溶胶分厂技术部□2．气溶胶分厂综合部□3．气溶胶分厂技术部检验组□4．采购部□2013- 08 - 20发布2013- 08 - 30实施陕西坚瑞消防股份有限公司气溶胶分厂技术部发布安装、使用前请阅读使用说明书非贮压悬挂式干粉灭火装置产品使用说明书执行标准编号：GA602陕西坚瑞消防股份有限公司目录1、概述1.1产品特点1.2使用范围2、技术性能3、全套供货组件4、工作原理及结构4.1结构4.2工作原理5、灭火装置的应用方案建议5.1无源场所与自发电感温探头的应用5.2无源场所与JR10控制盒的应用5.3有源、防护区域较小场所的应用5.4有源、防护区域较大（或多个分区）场所的应用6、安装及注意事项6.1安装示意图6.2灭火装置的安装6.3安装过程6.4安装注意事项7、运输、贮存8、售后服务1. 概述本产品使用说明书介绍了非贮压悬挂式干粉灭火装置（以下简称灭火装置）系列的两个型号：FZXA5.0-JR、FZXA8.0-JR。
此系列产品采用固气转换原理，固体产气剂被激活后产生大量气体，驱动超细干粉灭火剂从装置喷口高速喷射。
既能用于相对密闭的空间全淹没应用灭火，也可用于开放的场所局部应用灭火。
1.1产品特点采用ABC超细干粉灭火剂，灭火效率高；快速响应、早期抑制，喷射时间和灭火时间都小于5秒；产品安装方便，无需贮压，无需管网；灭火装置在动作时对建筑物不会造成损伤。
1.2使用范围该系列产品能够迅速扑灭A、B、C类火灾和带电电器火灾。
可广泛应用于冶金、石化、交通、电力、电信、能源、烟草及民用建筑等领域。
适用于保护厂房、烟草仓库、物流仓库、立体仓库、飞机库、电缆隧道、电缆沟、石油化工生产及贮存等场所。
该系列产品不能扑救下列火灾：（1）硝化纤维、炸药等无空气仍能迅速氧化的化学物质与强氧化剂引起的火灾。
（2）钾、钠、镁、钛、锆等活泼金属及其氢化物引起的火灾。
不适用于下列场所：（1）爆炸危险区域。
（2）人员密集场所。
2 技术性能最佳安装高度（m） 3.5—6 3.5—7保护空间（m³）42 67保护面积（㎡）（试验数据）50（安装高度7米）64（安装高度7米）灭A类火级别2A 3A灭B类火级别34B 34B灭火剂种类ABC超细干粉启动电流（mA）≥700电引发原件电阻（Ω） 1.1—2.0使用环境温度(℃) -40 — +50使用寿命（年） 5有效喷射时间（秒）≤5启动方式控制器启动、自发电感温探头启动、手动启动安装方式固定悬挂灭火装置外形尺寸（单位：mm）见下图FZXA5.0-JR型FZXA8.0-JR型3. 全套供货组件型号FZXA5.0-JR FZXA8.0-JR灭火装置1具1具固定件1件1件膨胀螺栓（M8×75）4套4套六角螺栓（M8×70）1套1套产品使用说明书1份1份合格证1份1份4．工作原理及结构4.1 结构灭火装置由固定件、电引发元件、气体发生器、超细干粉灭火剂、外壳、喷口及封口膜片组成。
其结构示意图如下：装置结构示意图4.2 工作原理当灭火装置接收到启动信号时，电引发元件启动，引燃气体发生器中的产气药柱，产生大量气体，随着瓶体内部压力迅速的增大，超细干粉灭火剂在气体推动下冲破封口膜片，迅速向保护区域内喷射并向四周扩散，形成全淹没灭火状态，或局部灭火状态，火焰在干粉灭火剂连续的物理、化学作用下被扑灭。
5．灭火装置的应用方案建议5.1无源场所与自发电感温探头的应用应用方式一、在无源或接线困难且防护区域较小的场所，可将灭火装置与自发电感温探头连接，即可实现自探测自启动，进而灭火。
适用于强弱电间等场所。
连接方式：将一具灭火装置直接与一具或多具自发电感温探头连接，灭火装置的启动线连接在自发电感温探头的“启动”端子上。
接多具自发电感温探头时，将自发电感温探头并联（相同极性相连—自发电感温探头“启动”端子的“启”字端连接在一起，“动”字端连接在一起）即可。
具体连接见下图应用方式二、在一些无源或接线困难且防护区域稍大的场所，可将不超过4具灭火装置（串联）与多具自发地感温探头（并联）连接，形成局部联动。
连接方式（2）：将不超过4具灭火装置串联，然后将4具（或多于4具）的自发电感温探头并联（相同极性相连）后，再与串联的灭火装置连接。
如远程监控需要灭火装置启动后提供反馈信号，可将信号线与自发电感温探头“控制”端子连接即可。
具体接线见下图5.2无源场所与JR10控制盒的应用在一些无源且空间较大的场所，可将若干灭火装置（不超过6具）与一台JR10控制盒及若干温感探头或感温电缆连接，实现无源局部联动。
连接方式：将需要联动的灭火装置串联起来，连接在JR10控制盒的“启动”端子上，将温感探头或感温电缆连接在“探测”端子上，反馈信号通过JR10控制盒“反馈”端子输出。
如需更大区域、更多具灭火装置的无源联动，可将多台JR10控制盒串联，即将前一台JR10的“联动”端子与下一台JR10的“探测”端子连接。
因JR10控制盒是干电池作为启动能量，所以在安装时，应将JR10控制盒安装在便于检查的位置。
适用场所：适用于空间较大无源联动、便于对JR10控制盒检查的场所。
5.3有源、防护区域较小场所的应用此应用方式将灭火装置与气体灭火控制器直接连接，实现某一防护区的火灾探测、报警和灭火。
连接方式：先将灭火装置（不超过5具）串联起来，然后直接与气体灭火控制器连接，同时气体灭火控制器连接其他的探测报警装置，这样可形成一套独立、完整的灭火系统。
适用场所：适用于一些防护区域较小且较为独立的场所，如防护区域较小的发电机房、配电房等。
5.4有源、防护区域较大（或多个分区）场所的应用在有消防控制的场所，防护区域较大时，采用此方案，与消防控制中心协同作用，实现防护区火灾探测、报警和灭火及反馈。
连接方式：先将防护区的灭火装置与脉冲发火控制器连接，然后将脉冲发火控制器与此区的消防控制器连接。
当消防控制中心接到某一区域发生火灾的报警后，给此区域启动信号（DC 24V±5%，≥1A）,脉冲发火控制器接到信号后以0.2秒的间隔逐一启动与之相连的灭火装置。
JR脉冲发火控制器有两个型号:MXI-8型（最多可接8具灭火装置）；MXI-14型（最多可接14具灭火装置）。
当一个防护区的灭火装置数量超过一个脉冲发火控制器所能连接的数量时，可将JR脉冲发火控制器串联。
JR脉冲发火控制器与装置的连接及JR脉冲发火控制器相互之间的串联接线方法详见《JR脉冲发火控制器说明书》。
使用场所：适合于有消防控制的场所，如仓库、生产车间、停车场、控制室等，目前绝大多数的消防场所用此方案。
6安装及注意事项6.1安装示意图6.2 灭火装置的安装6.2.1灭火装置之间的安装距离应用方式灭火装置之间距离全淹没应用在防护区均布，视情况调整5kg 不宜超过3.7m局部应用8kg 不宜超过4.7m6.2.2灭火装置的安装布置方式6.2.2.1全淹没应用时，灭火装置一般固定悬挂在防护区的顶部，喷口朝下,在防护区域内采取均布的方式，也可视防护物及防护区域建筑结构情况对布置点进行调整。
6.2.2.2局部应用时，灭火装备一般固定悬挂在防护物上方，喷口朝下。
其布置方式主要有以下几种（1）悬挂于防护物上方，灭火装置按照正方形或矩形方式布置；（2）形如电缆隧道结构的，若为双边桥架，灭火装置安装于隧道顶部中间位置，喷口朝下；若为单边桥架，安装在顶部靠近桥架位置，喷口朝下。
6.2.2.3有吊顶时，根据吊顶高度和灭火装置高度，在吊顶层内安装吊顶支架，将灭火装置安装在吊顶支架上，喷口朝下，伸出吊顶底部。
6.3安装过程6.3.1打开包装取出灭火装置检查其外部形状的完整性，在瓶体和封口膜片有破损时禁止安装灭火装置。
6.3.2取出灭火装置固定件一、固定件二之间的六角螺栓，将固定件一固定于保护空间的顶部或保护物上部确定的位置。
6.3.3 将与灭火装置连接在一起的固定件二穿入固定件一孔内，将导线从固定件二内孔穿出并与固定件一的导线孔对正，将固定件一、固定件二的螺栓孔对正，将六角螺栓穿入螺栓孔中，并用螺帽固定。
注意在整个操作过程中不能损伤导线，用输出电流不大于10mA的数字万用表，100%测量电发火元件电阻，应符合技术性能要求。
6.4安装注意事项6.4.1灭火装置在安装过程要保持电引发原件两导线短接，以免静电使其动作。
6.4.2灭火装置在安装过程中要注意别碰触喷口密封膜片，以免对其造成损伤。
6.4.3灭火装置周围10cm范围内不允许杂物存在。
6.4.4 安装灭火装置人员必须按照相关的安全文件要求执行。
7 运输、贮存7.1 装置在运输过程、贮存过程中应防雨、防潮、小心轻放，同时，避免靠近热源及长时间受阳光直射。
7.2 装置贮存应选择通风、干燥的库房，垒放按照包装箱上的要求进行。
8 售后服务我公司将按照国家对消防产品的有关规定对产品实行三包服务及相应的技术支持。
公司地址：西安高新技术产业开发区科技二路65号清扬国际大厦7层电话：（029）88332970 88332971 88328244 88332027传真：（029）88332680 邮编：710075网址： E-mail ：admin@陕西坚瑞消防股份有限公司编制：审核：质量会签：标准化：批准：。
