对于变频器来说，除了专业维修变频器的人员之外，其他与变频器接触或者打交道的人来说都算是比较陌生的一个事物，那么我们如何在最短的时间内熟悉并认识运用变频器呢？下面我为大家做一个简单的变频器知识问答好让大家能在最短的时间认识并掌握变频器基础知识！
第一、什么是变频器？
通常，把电压和频率固定不变的交流电变换为电压或频率可变的交流电的装置称作“变频器”。为了产生可变的电压和频率，该设备首先要把电源的交流电变换为直流电（DC）。把直流电（DC）变换为交流电（AC）的装置，其科学术语为“inverter”(逆变器)。由于变频器设备中产生变化的电压或频率的主要装置叫“inverter”，故该产品本身就被命名为“inverter”，即变频器。
n = 60f/p n: 同步速度 f: 电源频率 p: 电机极数改变频率和电压是最优的电机控制方法，如果仅改变频率，电机将被烧坏。特别是当频率降低时，该问题就非常突出。为了防止电机烧毁事故的发生，变频器在改变频率的同时必须要同时改变电压。例如：为了使电机的旋转速度减半，变频器的输出频率必须从60Hz改变到30Hz，这时变频器的输出电压就必须从200V改变到约100V。例如：为了使电机的旋转速度减半，变频器的输出频率必须从60Hz改变到30Hz，这时变频器的输出电压就必须从200V改变到约100V。
⑤按用途分是属于高性能通用变频器.
第三、变频器有什么分类?
变频器的分类方式很多,这里主要对交-直-交变频器进行分类.
①按直流电源的性质分:电流型变频器和电压型变频器.
②按输出电压调节方式分:PAM方式、PWM方式和高载波变频率PWM方式.
③按控制方式分:U/F控制、转差频率控制、矢量控制.
高性能通用变频器主要分三类:有速度传感器的矢量控制变频器、无速度传感器的矢量控制变频器、无速度传感器的直接转矩矢量控制变频器。

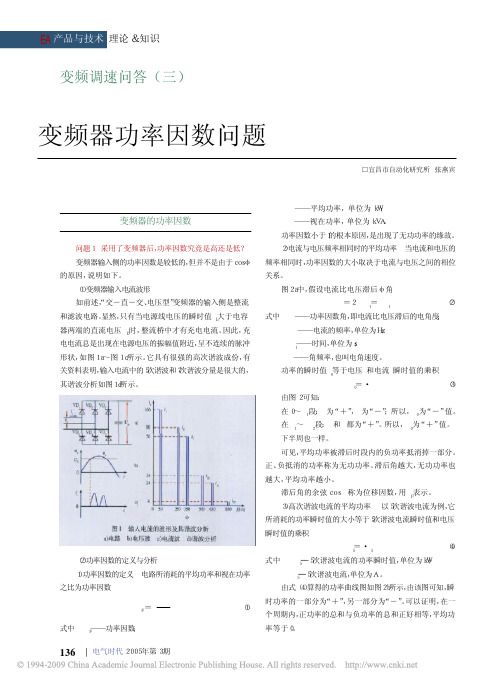

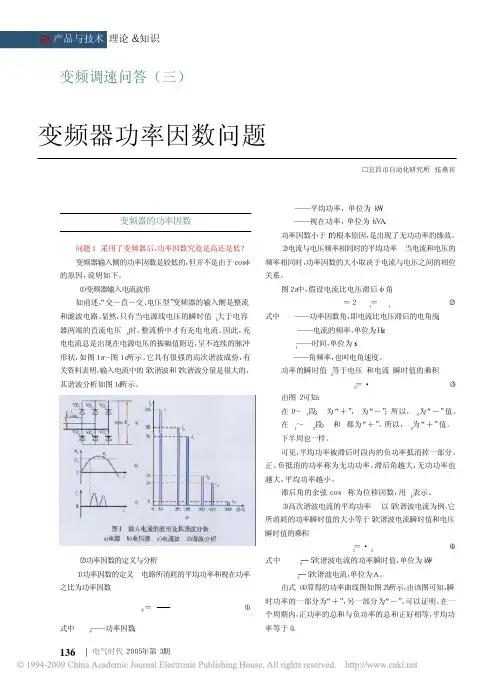

变频调速问答_三_变频器功率因数问题

φ１＇＞φ１→ｃｏｓφ１＇＜ｃｏｓφ１→Ｉ１＇＞Ｉ１ →Ｉ１＇２ｒ１＞Ｉ１２ｒ１→η＇＜η 式中Ｉ１２ｒ１——定子铜损，单位为ｋＷ；
η——电动机的效率。
尤其是在变频调速的情况下，电压与频率之比是可以任
意设定的。如设定不当，或在运行过程中负荷的波动较大，容
式中ＰＦ——功率因数；
Ｐ ——平均功率，单位为ｋＷ；Ｓ ——视在功率，单位为ｋＶＡ。功率因数小于１的根本原因，是出现了无功功率的缘故。２）电流与电压频率相同时的平均功率当电流和电压的频率相同时，功率因数的大小取决于电流与电压之间的相位关系。图２ａ中，假设电流比电压滞后φ角
φ＝２πｆｔ１＝ωｔ１（２）式中 φ——功率因数角，即电流比电压滞后的电角度；
ｆ——电流的频率，单位为Ｈｚ；ｔ１——时间，单位为ｓ； ω——角频率，也叫电角速度。功率的瞬时值Ｐ０等于电压ｕ和电流ｉ瞬时值的乘积
图３接入交流电抗器ａ）在电路中的接法ｂ）外形ｃ）电流波形
ＬＤＰ
Ｒ
Ｓ
Ｔ
ｂ）
Ｎ
ａ）
ｃ）
功率因数的改善
图４接入直流电抗器ａ）在电路中的接法ｂ）外形ｃ）电流波形
问题２为什么不用电容器而用电抗器来改善功率因数？过去，在正弦电流的网络里，人们习惯于通过并联电容器来改善功率因数。这是因为，在正弦电流网络里，功率因数低的原因只有位移因数这一个方面，不存在畸变因数的问题（Ｋｄ＝１）。所以，通过并联电容器，可以减小合成电流的滞后角（φ角），从而提高了ｃｏｓφ（ＤＦ）。
Ｐ５＝ｕ·ｉ５（４）式中Ｐ５─５次谐波电流的功率瞬时值，单位为ｋＷ；
ｉ５─５次谐波电流，单位为Ａ。由式（４）算得的功率曲线图如图２ｂ所示，由该图可知，瞬时功率的一部分为“＋”，另一部分为“－”。可以证明，在一个周期内，正功率的总和与负功率的总和正好相等，平均功率等于０。

变频技术：变频技术考试考试题模拟考试_0.doc

变频技术：变频技术考试考试题模拟考试考试时间：120分钟考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、问答题什么是软开关，什么是硬开关？本题答案： 2、填空题在模拟量控制线中，由于模拟量信号的抗干扰能力较差，因为必须采用（），在连接时，屏蔽层靠近变频器一侧应接变频器的（），另一端应（）。

本题答案： 3、单项选择题卷扬机负载转矩属于（）。

A ．恒转矩负载 B ．恒功率负载 C ．二次方律负载 D ．以上都不是本题答案： 4、问答题一般的通用变频器包含哪几种电路？本题答案： 5、问答题试说明GTR 三种缓冲电流的特点？本题答案： 6、问答题姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------矢量控制的理念是什么？矢量控制经过哪几种变换？本题答案：7、问答题变频器为什么要垂直安装？本题答案：8、填空题变频器的干扰主要包括有（）两部分。

本题答案：9、填空题点动频率是指变频器在（）时的给定频率。

本题答案：10、问答题电动机的额度功率是它吸收电能的功率吗？本题答案：11、名词解释外接给定本题答案：12、判断题对于连续工作的负载来说，由于电动机在运行期间不能够到达稳定温升，因此允许电动机过载。

本题答案：13、填空题旋转体的惯性，常用（）来度量。

本题答案：14、问答题交-交变频有什么优点和缺点？本题答案：15、单项选择题多段速度运行是指（）。

A.在几个不同的频率下运行B.在同一个频率下运行C.在工频下运行D.不运行本题答案：16、填空题变频器输入侧的额定值主要是（）和（）。

变频器基础知识18问

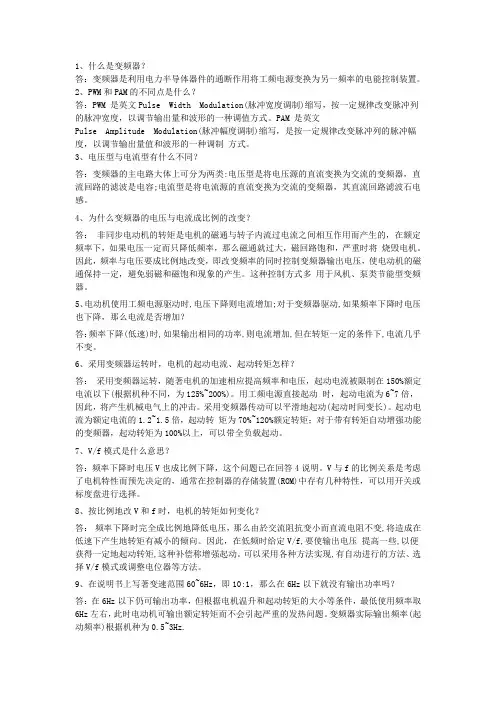

1、什么是变频器？答：变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。

2、PWM和PAM的不同点是什么？答：PWM 是英文Pulse Width Modulation(脉冲宽度调制)缩写，按一定规律改变脉冲列的脉冲宽度，以调节输出量和波形的一种调值方式。

PAM 是英文Pulse Amplitude Modulation(脉冲幅度调制)缩写，是按一定规律改变脉冲列的脉冲幅度，以调节输出量值和波形的一种调制方式。

3、电压型与电流型有什么不同？答：变频器的主电路大体上可分为两类:电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容;电流型是将电流源的直流变换为交流的变频器，其直流回路滤波石电感。

4、为什么变频器的电压与电流成比例的改变？答：非同步电动机的转矩是电机的磁通与转子内流过电流之间相互作用而产生的，在额定频率下，如果电压一定而只降低频率，那么磁通就过大，磁回路饱和，严重时将烧毁电机。

因此，频率与电压要成比例地改变，即改变频率的同时控制变频器输出电压，使电动机的磁通保持一定，避免弱磁和磁饱和现象的产生。

这种控制方式多用于风机、泵类节能型变频器。

5、电动机使用工频电源驱动时,电压下降则电流增加;对于变频器驱动,如果频率下降时电压也下降，那么电流是否增加？答：频率下降(低速)时,如果输出相同的功率,则电流增加,但在转矩一定的条件下,电流几乎不变。

6、采用变频器运转时，电机的起动电流、起动转矩怎样？答：采用变频器运转，随著电机的加速相应提高频率和电压，起动电流被限制在150%额定电流以下(根据机种不同，为125%~200%)。

用工频电源直接起动时，起动电流为6~7倍，因此，将产生机械电气上的冲击。

采用变频器传动可以平滑地起动(起动时间变长)。

起动电流为额定电流的1.2~1.5倍，起动转矩为70%~120%额定转矩；对于带有转矩自动增强功能的变频器，起动转矩为100%以上，可以带全负载起动。

变频器试题库精选

变频器试题库精选1、变频器主要由整流器、中间直流环节、逆变器和控制回路组成。

2、变频器的预置流程必须在编程方式下进行。

3、变频器输出侧不允许接电，也不允许接电容式单相电动机。

4、变频器由主电路和控制电路组成。

5、通常在电源与变频器之间要接入低压断路器和接触器，以便在发生故障时能迅速切断电源。

6、对变频器进行功能预置时必须在编程模式/PRG方式下进行。

7、变频器和外部信号的连接需要通过相应的接口。

8、当电动机低于额定转速采用恒转矩调速。

9、变频器的运行操作键“REV”中文意思是反转，“FWD”中文意思是正转。

10、变频器的逆变器是利用功率器件，有规律地控制逆变器中主开关的通断，从而得到任意频率的三相交流电输出。

11、变频器的外部信号接口包括多功能输入和输出接口、多功能模拟输入和输出信号接口、数字输入和输出接口、通信接口。

12、三相异步电动机变频调速的控制方式有恒磁通、恒电流和恒功率三种。

13、恒压频比控制方式，相当于直流电动机调压调速的情况，属于恒转矩调速。

15、交流电源进线的对称滤波器对于抑制中频段的高频噪声干扰很有效。

16、变频器产生的谐波干扰第一是辐射干扰，它对周围的电子设备产生干扰。

17、由于变频器具有电子热保护功能，一般情况下可不接热继电器。

18、恒功率控制方式，相当于直流电动机弱磁调速的情况，属于近似恒功率调速。

19、变频调速系统中输出电压的调节方式有脉冲宽度和脉冲幅度调制方式。

20、直流斩波器是接在直流电源与负载之间，将恒定直流电压变换为可调直流电压的装置，也可称为直流-直流变换器。

21、晶闸管直流斩波器的换流方式有电压换流和电流换流两种。

22、变频器按供电电压分为低压变频器、中压变频器、高压变频器。

23、变频器按供电电源的相数分为单相变频器和三相变频器。

24、变频器按变频过程分为交-交变频器和交-直-交变频器。

46、MCT是一种电力电子器件，由MOFET管和GTO管复合而成。

47、GTO门极驱动电路可分为直接耦合和间接耦合两种。

变频技术：变频技术考试答案模拟考试.doc

变频技术：变频技术考试答案模拟考试考试时间：120分钟考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、填空题IGBT 的静态特性包括传输特性和（）。

本题答案： 2、问答题简述变频器的抗干扰问题。

采取何措施加以预防？本题答案： 3、问答题串联二极管式电流型逆变电路中，二极管的作用是什么？试分析其换相过程。

本题答案： 4、填空题改善变频器功率因数偏低根本途径是（）。

采用较好的方法是串入（）。

本题答案： 5、问答题交-交变频器与交-直-交变频器在主电路的结构和原理有何区别？本题答案： 6、问答题GTO 晶闸管用作中压变频器需要改进的地方主要有哪几方面。

本题答案： 7、问答题什么是变频技术？姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------本题答案：8、填空题变频器的各种功能设置与（）有关。

本题答案：9、单项选择题三菱FRA540系列变频器是（）。

A.恒压供水专用变频器B.注塑机专用变频器C.中央空调专用变频器D.通用变频器本题答案：10、问答题传感器的输出信号为1.5～5V，直接作为变频器的给定信号，但要求输出频率的范围是0～50Hz，。

试做出率频给定线l16、填空题VC控制的基本思想是将异步电动机的定子电流分解为（）电流分量的和产生转矩的电流分量。

本题答案：17、填空题PID控制是（）控制中的一种常见形式。

本题答案：18、判断题将变频器R，S，T端与U，V，W端子接反会烧坏变频器。

本题答案：19、问答题什么是二次方律负载？本题答案：20、问答题若变频器拖动的负载为笼型电动机，选择变频器时应考虑哪些问题？本题答案：21、问答题变频器常见故障有哪些？本题答案：22、单项选择题下述选项中，（）不是高中压变频器调速系统的基本形式。

变频器基础100问

按照不同的应用场合，变频器可以分为通用变频器和专用变频器。
变频器的特点包括调速范围广、调速精度高、动态响应速度快、节能效果显著等。
变频器的主要参数与性能指标
变频器的输入参数包括输入电压、输入频率、输入功率等；输出参数包括输出电压、输出频率、输出转矩等。
变频器的性能指标包领域的应用
变频器在空调领域中主要用于压缩机的控制和节能。通过调节变频器的输出频率，可以控制压缩机的转速和制冷量，实现空调系统的节能和舒适。
变频器在空调领域中还用于新风处理、除湿、加湿等场合，能够提高空气处理效果和人体舒适度。
变频器在其他领域的应用
变频器在其他领域中还有许多应用，如电梯控制、数控机床、石油钻井等领域。通过调节变频器的输出频率，可以实现电机的平稳启动、精确控制和节能运行。
04
对于长时间不用的变频器，应定期通电检查其工作状态。
04 变频器的故障诊断与排除
变频器常见故障的诊断方法
观察法
听诊法
通过观察变频器的外观、显示屏和指示灯，判断是否存在异常情况。
用听诊器或耳朵贴近变频器，听其运行声音，判断是否存在异常声音。
触摸法
测试法
在安全的前提下，用手触摸变频器的外壳和散热片，感受其温度和振动情况。
变频器在其他领域中还用于智能家居、照明控制、电动汽车等领域，能够提高生活品质和环保节能。
03 变频器的安装与调试
变频器的安装注意事项
确保变频器安装在通风良好、无阳光直射、无尘埃、无腐蚀性气
体的室内，并保持环境温度在10℃～40℃之间。
为避免电磁干扰，变频器应远离大电流设备、电源变压器、电动机等设备，并保持一定距
太阳能发电等。
变频器作为一种高效节能的设备，未来在节能减排领域的应用将更加广泛，如建筑

变频器基础知识题库

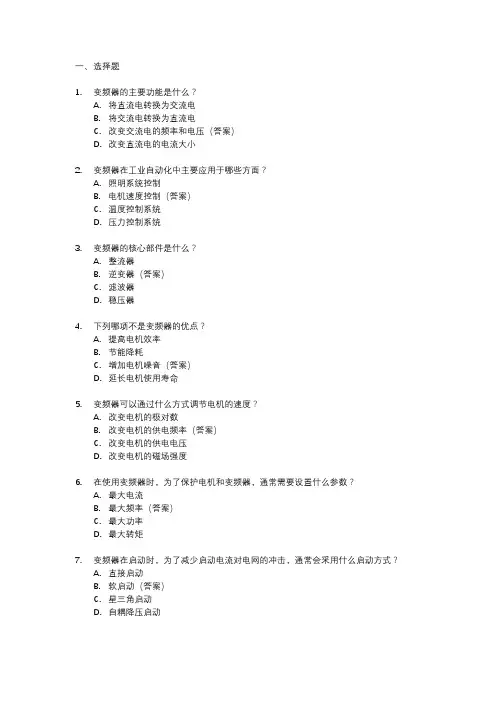

一、选择题1.变频器的主要功能是什么？A.将直流电转换为交流电B.将交流电转换为直流电C.改变交流电的频率和电压（答案）D.改变直流电的电流大小2.变频器在工业自动化中主要应用于哪些方面？A.照明系统控制B.电机速度控制（答案）C.温度控制系统D.压力控制系统3.变频器的核心部件是什么？A.整流器B.逆变器（答案）C.滤波器D.稳压器4.下列哪项不是变频器的优点？A.提高电机效率B.节能降耗C.增加电机噪音（答案）D.延长电机使用寿命5.变频器可以通过什么方式调节电机的速度？A.改变电机的极对数B.改变电机的供电频率（答案）C.改变电机的供电电压D.改变电机的磁场强度6.在使用变频器时，为了保护电机和变频器，通常需要设置什么参数？A.最大电流B.最大频率（答案）C.最大功率D.最大转矩7.变频器在启动时，为了减少启动电流对电网的冲击，通常会采用什么启动方式？A.直接启动B.软启动（答案）C.星三角启动D.自耦降压启动8.下列哪种类型的变频器适用于需要高精度速度控制和定位控制的场合？A.通用型变频器B.矢量控制变频器（答案）C.风机水泵型变频器D.高压变频器9.变频器在停止电机时，为了减少机械冲击和延长设备寿命，通常会采用什么停止方式？A.自由停车B.减速停车（答案）C.紧急停车D.制动停车10.变频器与电机之间的连接通常采用什么方式？A.串行通信B.并行通信C.电缆直接连接（答案）D.无线连接。

7,Vf模式是什么

宝力玛变频器变频器知识问答1、什么是变频器变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。

2、PWM和PAM的不同点是什么 PWM是英文Pulse Width Modulation脉冲宽度调制缩写按一定规律改变脉冲列的脉冲宽度以调节输出量和波形的一种调值方式。

PAM是英文Pulse Amplitude Modulation 脉冲幅度调制缩写是按一定规律改变脉冲列的脉冲幅度以调节输出量值和波形的一种调制方式。

3、电压型与电流型有什么不同变频器的主电路大体上可分为两类电压型是将电压源的直流变换为交流的变频器直流回路的滤波是电容电流型是将电流源的直流变换为交流的变频器其直流回路滤波石电感。

4、为什么变频器的电压与电流成比例的改变异步电动机的转矩是电机的磁通与转子内流过电流之间相互作用而产生的在额定频率下如果电压一定而只降低频率那么磁通就过大磁回路饱和严重时将烧毁电机。

因此频率与电压要成比例地改变即改变频率的同时控制变频器输出电压使电动机的磁通保持一定避免弱磁和磁饱和现象的产生。

这种控制方式多用于风机、泵类节能型变频器。

5、电动机使用工频电源驱动时电压下降则电流增加对于变频器驱动如果频率下降时电压也下降那么电流是否增加频率下降低速时如果输出相同的功率则电流增加但在转矩一定的条件下电流几乎不变。

6、采用变频器运转时电机的起动电流、起动转矩怎样采用变频器运转随着电机的加速相应提高频率和电压起动电流被限制在150额定电流以下根据机种不同为125200。

用工频电源直接起动时起动电流为67倍因此将产生机械电气上的冲击。

采用变频器传动可以平滑地起动起动时间变长。

起动电流为额定电流的1.21.5倍起动转矩为70120额定转矩对于带有转矩自动增强功能的变频器起动转矩为100以上可以带全负载起动。

7、V/f模式是什么意思频率下降时电压V也成比例下降这个问题已在回答4说明。
