2019年广西北部湾经济区六市中考试物理试题及详细答案

2019年广西北部湾经济区中考复习成果检测卷（一）物理（考试时间：90分钟满分：100分）注意事项：1．试卷分为试题卷和答题卡两部分，答案一律写在答题卡上，在本试题卷上作答无效．2．考试结束，将本试卷和答题卡一并交回．3．本卷g取10N／kg．第Ⅰ卷（选择题共32分）一、单项选择题（每小题2分，共32分）每小题只有一个选项是正确的．请考生用2B铅笔在答题卡上将选定的答案标号涂黑．1．在常温下将下面几种物体连接到图中A、B两点之间，闭合开关S，不能使灯泡L发光的是（）A．铅笔芯B．铜丝C．塑料棒D．铁丝2如图所示的各情景中，符合安全用电原则的是（）3．下列有关光学知识的说法，正确的是（）A．彩虹是由于光的直线传播形成的B．黑板反光是因为光在黑板表面发生了漫反射C．近视眼需用凹透镜制成的镜片进行矫正D．人在岸上观察到水中的鱼是实像4有人发明了一种“发电地板”，其主要部件是由永磁体和线圈组成．行人或车辆通过时，挤压地板使永磁体和线圈发生相对运动，使其发电．下列设备的工作原理与“发电地板”相同的是（）A．电磁继电器B．验电器C．电动机D．发电机5．如图所示，断开开关S时电压表示数为8V，闭合开关S时电压表示数为5V，则当开关闭合时，下列说法正确的是（）A．灯L2两端的电压为3VB．灯L1两端的电压为3VC．灯L1两端的电压为8VD．灯L1与灯L2两端的电压之和为13V6．如图所示的工具中，在使用时属于费力杠杆的是（）7．对下列现象的成因解释正确的是（）A．早春，河中的冰雪逐渐消融———凝固B．盛夏，洒在地面上的水很快变干———液化C．深秋，早晨树叶上的露珠———升华D．严冬，树枝上的雾凇———凝华82019年1月3日10时15分，科技人员在北京航天飞行控制中心发出指令，嫦娥四号探测器从距离月面15公里处开始实施动力下降，逐步将探测器的速度从相对月球 1.7公里每秒降到零，不断接近月球，在月球背面实现软着陆．则嫦娥四号探测器在着陆过程中（）A．势能减小，动能增大B．势能增大，动能减小C．势能减小，动能减小D．势能增大，动能增大9．关于大气压强，下列说法正确的是（）A．茶壶盖上小孔的巧妙设计与大气压无关B．历史上马德堡半球实验首先测出来大气压强的值C．医生用注射器把药水推进病人肌肉中利用了大气压的作用D．海拔高度升高，大气压强会减小，水的沸点也会降低10地下车库常装有车位引导灯，在车位上方安装有超声波车位探测器，当没有车辆停在车位时，超声波探测器的信号（相当于开关）控制绿灯亮，有车辆停在车位时，超声波探测器的信号控制红灯亮，红灯和绿灯不能同时亮．下列电路设计符合要求的是（）11如图所示是机场安检的人脸识别系统，当人们在过安检时，距离设备0.5m～1.2m时，安装在设备上的人脸识别系统的摄像机就可以对其面部特征进行快速影像记录．下列对人脸识别系统的摄像机镜头的判断正确的是（）A．它相当于凸透镜，焦距可能为0.6mB．它相当于凹透镜，焦距可能为0.6mC．它相当于凸透镜，焦距可能为0.2mD．它相当于凹透镜，焦距可能为0.2m12冬日的南宁街头，常有糖炒板栗的清香弥漫在空气中，下列关于糖炒板栗的说法中正确的是（）A．板栗的清香弥漫在空气中说明分子在做无规则运动B．炒板栗时，锅中的沙子升温快是因为沙子的比热容大C．铁锅的内能是通过做功的方式改变的D．炒板栗时热量从低温的板栗传给高温的铁锅13．如图所示，是某保密室的防盗报警电路，当有人闯入保密室时会使开关S闭合．下列说法不正确的是（）A．电磁铁工作时，上端为N极B．当有人闯入保密室时，B灯亮C．可以把图中的电磁铁换为永久磁铁D．增加线圈匝数可增强电磁铁的磁性14（2019中考说明新变化）2018年12月中国自主研制的“海鹰”HW－350小型多用途长航时无人机圆满完成首飞，自主起飞降落平稳，全自主飞行过程中姿态控制良好，航线跟踪精度较高．下列关于无人机说法正确的是（）A．无人机水平匀速飞行时，水平方向上受到的动力和阻力是一对相互作用力B．无人机自动返航时，以地面为参照物它是运动的C．无人机通过电磁波与地面联系，电磁波的波长越长、频率越高D．机身采用流线型设计，利用了空气流速大的位置压强越大15．在三个完全相同的杯子中均盛满某种液体后，将一木块放在乙杯中后，木块漂浮在液体中，将另一个完全相同的木块浸没在丙杯中，并用细线将其系在丙杯的杯底，如图所示．此时三个杯子对桌面的压力分别为F甲、F乙、F丙，液体对杯子底部的压强分别为p甲、p乙、p丙，则（）A．F甲＝F乙＝F丙B．p丙＞p乙＝p甲C．F丙＜F甲＝F乙D．p丙＝p乙＞p甲16在如图所示的电路中，电源电压保持不变，开关S闭合后，有一个电表指针没有发生偏转．再移动滑动变阻器的滑片，此时观察到两电表指针均不发生变化，则故障可能是（）A．滑动变阻器R2短路B．滑动变阻器R2断路C．电阻R1短路D．电阻R1断路第Ⅱ卷（非选择题共68分）二、填空题（每空1分，共15分）请把答案直接写在答题卡相应的位置上，不要求写出演算过程．17农历三月初三，是广西壮族群众一年一度的民歌盛会，在进行民歌对唱时，声音是由声带_________产生的；音乐声过大会形成噪声，有人建议关掉音箱，改用蓝牙耳麦接收信号，关掉音箱是在_________控制噪声．18台球比赛时，击球后，球离开球杆仍能向前运动是因为球具有_________，而球的速度越来越小，最终停在球桌上，这说明力是_________（选填“改变”或“维持”）物体运动的原因．19太阳能具有来源广、无污染等优点，是一种新型能源．用太阳灶给200kg的水加热，水的温度升高了20℃，则水吸收的热量是_________ J，这些热量相当于_________kg的木炭完全燃烧所放出的热量．［水的比热容为 4.2×103 J／（kg·℃），木炭的热值为3.36×107 J／kg］20粗糙的水平地面上，重为10N的木块在4N的水平推力作用下向右做匀速运动，则木块所受到的摩擦力为_________N，方向是_________；若将推力换成如图所示与水平面的夹角为θ的拉力F，仍使木块在水平地面上做匀速运动，此时木块受到的摩擦力将_________（选填“变大”、“变小”或“不变”）．21如图所示的电路中，电源电压不变，R1＝20Ω，只闭合开关S时，电流表的示数是0.3A；若再闭合S1，电流表示数变化了0.2A，则闭合S1前后，电压表与电流表示数之比_________（选填“变大”、“变小”或“不变”），R2＝_________Ω；S、S1均闭合后整个电路工作1min消耗的电能是_________J．22如图所示，水平面上有一个底面积为200cm2，足够高的圆柱形薄壁容器，容器中装有质量为2kg的水．现将一个质量分布均匀，体积为500cm3 的物体A（不吸水）放入容器中，物体A 漂浮在水面上，物体A浸入水中的体积为总体积的2/5，再在物体A的上方放一个物体B，使A恰好浸没于水中（B未浸入水中），则物体B的质量为_________g，物体A刚好浸没时所受到的浮力为_________N，此时容器底部受到水的压强为_________Pa．三、作图与简答题（共8分）请把答案直接填写在答题卡相应的位置上．23（1）（2分）如图所示，观光缆车沿轨道斜向上做匀速运动，请在图中画出缆车中重物A的重力示意图．（2）（2分）如图所示，请根据A点处磁场的方向，在图中画出电源和小磁针的N极．24（4分）司机在驾驶汽车时，要上坡前总会把挡位从高速挡调到低速挡，这样才能顺利上坡，这是为什么？当行驶过程中遇到突发事件时，刹车后，汽车并没有立即停下而会继续运动一段距离，这又是为什么？请用学过的物理知识解释这两个现象．四、实验与探究题（共20分）请把答案直接填写在答题卡相应的位置上．25（6分）小明利用图甲的实验装置进行“探究水沸腾时温度变化的特点”实验．（1）除了图甲中的实验器材，本实验还需要的测量工具有_________，图中A的作用是____________________________________．（2）实验时，当看到水中有大量气泡不断上升、_________（选填“变大”或“变小”），到水面破裂开来，就表明水沸腾了；撤去酒精灯，一段时间后水停止沸腾，这说明水沸腾时需要_________．（3）当水温上升到80℃时，每隔0．5min记一次温度计的示数直至沸腾一段时间，绘制出温度随时间的变化图像，如图乙所示．根据图像可知水的沸点为_________ ℃，水面上方的大气压_________（选填“大于”或“小于”）一个标准大气压．26（7分）小明学完测密度实验后，想测出自己喜欢吃的土豆块的密度，他的实验过程如下：（1）将天平放在水平桌面上，移动游码至标尺_________处，发现指针如图甲所示，此时应将平衡螺母向_________（选填“左”或“右”）边调节，使指针指在分度盘的中线处，这时横梁平衡．（2）调平后，在测量土豆块的质量时砝码和游码在标尺上的位置如图乙所示，则土豆块的质量为_________g，用量筒量出土豆块的体积如图丙所示，则土豆块的密度为_________kg／m3．（3）若实验中先测出土豆块的体积，再测量质量，则所测土豆块的密度比真实值_________（选填“偏大”或“偏小”）．（4）老师说不用天平和量筒也能测出土豆块的密度，于是小明用圆柱形玻璃瓶、果冻盒、刻度尺以及足量的水等身边简单的器材，设计了如下实验方案，也测出了土豆块的密度．请你帮他将下列实验步骤补充完整：①玻璃瓶中装入适量的水，使果冻盒漂在玻璃瓶中，用刻度尺测出水面到玻璃瓶底的高度h1；②在果冻盒中装入一小块土豆，使其漂浮在玻璃瓶中，用刻度尺测出此时水面到玻璃瓶底的高度h2；③取出土豆块，将其放入玻璃瓶，沉底后____________________________________．④土豆块密度的表达式：ρ土豆＝_____________（水的密度用ρ水表示）．27（7分）如图甲是利用“伏安法”测未知电阻Rx的电路图．（1）请你按照图甲所示的电路图，以笔画线代替导线，将图乙未连接好的电路连接完整．（2）实验前，为保护电路，滑动变阻器的滑片P应置于_________（选填“A”或“B”）端．（3）若实验中所用器材良好，闭合开关，移动滑动变阻器滑片p，发现电压表始终无示数，电流表有示数，其原因可能是电阻Rx__________________．（4）排除故障后，测得当电压表示数为2V时，电流表示数如图丙所示为_________A，则电阻Rx的电阻为_________Ω．（5）由于实验过程中电压表被损坏，于是又设计了如图丁所示的电路测量Rx的阻值，其中电源电压为U，S是单刀双掷开关，R0是已知阻值的定值电阻，请将下列相关实验步骤补充完整：①将开关掷向触点A，移动滑片p至某位置，读出电流表的示数，记为I1；②____________________________________，读出电流表的示数，记为I2；③写出待测电阻的表达式：Rx＝__________________．五、计算应用题（共25分）解答时要求在答题卡相应的答题区域内写出必要的文字说明、计算公式和重要的演算步骤，只写出最后答案，未写出主要演算过程的，不得分，答案必须明确写出数值和单位．28（6分）如图所示，蔚来ES8汽车是我国最新智能电动汽车的一种，其空车质量为2460kg，静止时轮胎与地面的总接触面积为0.06m2，最大车速为198km／h，汽车在以最大速度行驶过程中受到的阻力为车总重的0.03倍．求：（1）汽车以最大车速行驶10min通过的路程；（2）静止时空车对水平地面的压强；（3）若司机质量为60kg，汽车在水平路面上以最大车速匀速行驶时所受牵引力的功率．29（9分）如图甲所示，电源两端电压不变，R1为定值电阻，R2为滑动变阻器．当滑动变阻器的滑片P滑动时，滑动变阻器的电功率P随电路中电流I的变化图像如图乙所示．求：（1）滑动变阻器的最大阻值；（2）R1的阻值；（3）此电路消耗的电功率的范围．30（10分）如图所示，用滑轮组从h＝10m深的水中匀速提起底面积为0.04m2、高2m的实心圆柱体，该物体的密度是2.5×103kg／m3，在水中匀速提起该物体时，滑轮组的机械效率为80％，绕在滑轮上的绳子能承受的最大拉力F为1100N，不计摩擦和绳重．求：（1）圆柱体的重力；（2）圆柱体浸没在水中时受到的浮力；（3）将圆柱体匀速提升，当它上表面与水面刚好接触时，装置所做的额外功；（4）判断在提升的过程中绳子会不会被拉断，若被拉断，绳子被拉断时，圆柱体留在水中的体积．参考答案。

第 1 页 共 24 页2019年广西北部湾经济区初中学业水平考试物理（考试时间：90分钟 满分：100分）第I 卷（选择题 共32分）。

一、单项选择题（每小题2分，共32分。

每小题只有一个选项是正确的。

请考生用2B 铅笔在答题卡上将选定的答案标号涂黑。

）1．下列数据，最接近实际的是（ ）A ．一节新干电池的电压约为1.5VB ．一位中学生的质量约为300kgC ．.家用手电筒灯泡的功率约为500WD ．中学生跑完百米所用的时间约为5s【答案】A【解析】A ．一节新干电池的电压约为1.5V ，故A 正确；B ．一位中学生的质量约为50kg ，故B 错误；C ．家用手电筒灯泡使用电源电压约为3V ，灯泡的电阻约为10Ω，根据W 9.010Ω(3V )22===R U P ，即功率约为1W ，故C 错误；D ．中学生跑完百米所用时间约为14s ，即平均速度约为8m/s ，故D 错误。

2．如图1所示，能解释“倒影”形成的是（ ）A ．光的色散B ．光的折射C ．光的反射D ．光的直线传播【答案】C【解析】“倒影”实际上是拱桥在水中所成的虚像，这种情况属于平面镜成像，而平面镜成像的原理是光的反射，故C 正确。

3．下列过程属于熔化现象的是（）A．冰雪消融B．霜满枝头C．滴水成冰D．樟脑片变小【答案】A【解析】A．冰雪消融是固体变成液体的过程，属于熔化现象，故A符合题意；B．霜满枝头是气体变成固体的过程，属于凝华现象，故B不符合题意；C．滴水成冰是液体变成固体的过程，属于凝固现象，故C不符合题意；D．樟脑片变小是固体变成气体的过程，属于升华现象，故D不符合题意。

4．下列符合安全用电常识的是（）A．在通电电线上晾晒衣服B．家用电器的金属外壳不接地C．在高压输电线下放风筝D．搬动电器前应断开电源开关【答案】D【解析】A．在通电电线上晾晒衣服会引发触电事故，故A不符合题意；B．为了避免有金属外壳的家用电器使用时外壳带电使人体触电，这种家用电器的外壳应接地，故B不符合题意；C．在高压输电线下放风筝会出现风筝触到高压电线，从而使人体触电的事故，故C不符合题意；D．为避免因搬动电器而造成的人体触电事故，搬动前应断开电源开关，故D符合题意。

—1—
2019年广西北部湾经济区初中学业水平考试样卷
物 理
（考试时间：90分钟 满分：100分）
注意事项：
1.试卷分为试题卷和答题卡两部分，在本试题卷上作答无效．．．．．．．．．。

2.考试结束，将本试题卷和答题卡．．．．．．．．
一并交回。

3.本卷g 取10N/kg 。

第Ⅰ卷（选择题 共32分）
一、单项选择题（每小题2分，共32分。

每小题只有一个选项是正确的。

请考生用2B 铅笔在答题卡上将选定的答案标号涂黑。

）
1．下列物品中，通常情况下属于导体的是
A ．橡皮
B ．不锈钢小刀
C ．塑料刻度尺
D ．木制三角板
2．关于普通中学生，下列数据比较符合实际情况的是
A ．正常体温是39 ℃
B ．质量大约是300 kg
C ．身高约为170 m
D ．走路速度约为1.1 m/s
3．常用于测量家用电器在一段时间内消耗多少电能的仪器是
A ．电能表
B ．电流表
C ．验电器
D ．电压表
4．如图1所示四种现象中，由光的折射形成的是
5．如图2所示，使用手机摄像头扫描二维码时，成缩小的实像。

下列仪器成像特点与其相同的是
图1 C ．影子
B ．水中D ．“折断”的铅笔
A ．日食 图2。

2019年广西北部湾经济区初中学业水平考试物理（考试时间：90分钟 满分：100分）第I 卷（选择题 共32分）一、单项选择题（每小题2分，共32分。

每小题只有一个选项是正确的。

请考生用2B 铅笔在答题卡上将选定的答案标号涂黑。

）1．下列数据，最接近实际的是（ ）A ．一节新干电池的电压约为1.5VB ．一位中学生的质量约为300kgC ．.家用手电筒灯泡的功率约为500WD ．中学生跑完百米所用的时间约为5s【答案】A【解析】A ．一节新干电池的电压约为1.5V ，故A 正确；B ．一位中学生的质量约为50kg ，故B 错误；C ．家用手电筒灯泡使用电源电压约为3V ，灯泡的电阻约为10Ω，根据W 9.010Ω(3V )22===R U P ，即功率约为1W ，故C 错误；D ．中学生跑完百米所用时间约为14s ，即平均速度约为8m/s ，故D 错误。

2．如图1所示，能解释“倒影”形成的是（ ）A ．光的色散B ．光的折射C ．光的反射D ．光的直线传播【答案】C【解析】“倒影”实际上是拱桥在水中所成的虚像，这种情况属于平面镜成像，而平面镜成像的原理是光的反射，故C 正确。

3．下列过程属于熔化现象的是（ ）A ．冰雪消融B ．霜满枝头C ．滴水成冰D ．樟脑片变小【答案】A【解析】A．冰雪消融是固体变成液体的过程，属于熔化现象，故A符合题意；B．霜满枝头是气体变成固体的过程，属于凝华现象，故B不符合题意；C．滴水成冰是液体变成固体的过程，属于凝固现象，故C不符合题意；D．樟脑片变小是固体变成气体的过程，属于升华现象，故D不符合题意。

4．下列符合安全用电常识的是（）A．在通电电线上晾晒衣服B．家用电器的金属外壳不接地C．在高压输电线下放风筝D．搬动电器前应断开电源开关【答案】D【解析】A．在通电电线上晾晒衣服会引发触电事故，故A不符合题意；B．为了避免有金属外壳的家用电器使用时外壳带电使人体触电，这种家用电器的外壳应接地，故B不符合题意；C．在高压输电线下放风筝会出现风筝触到高压电线，从而使人体触电的事故，故C不符合题意；D．为避免因搬动电器而造成的人体触电事故，搬动前应断开电源开关，故D符合题意。

2019年广西北部湾经济区中考物理试卷（解析版）一、单项选择题（每小题2分，共32分）1．下列数据，最接近实际的是（ ）A ．一节新干电池的电压约为1.5VB ．一位中学生的质量约为300kgC ．.家用手电筒灯泡的功率约为500WD ．中学生跑完百米所用的时间约为5s【答案】A【解析】A ．一节新干电池的电压约为1.5V ，故A 正确；B ．一位中学生的质量约为50kg ，故B 错误；C ．家用手电筒灯泡使用电源电压约为3V ，灯泡的电阻约为10Ω，根据W 9.010Ω(3V )22===R U P ，即功率约为1W ，故C 错误；D ．中学生跑完百米所用时间约为14s ，即平均速度约为8m/s ，故D 错误。

2．如图1所示，能解释“倒影”形成的是（ ）A ．光的色散B ．光的折射C ．光的反射D ．光的直线传播【答案】C【解析】“倒影”实际上是拱桥在水中所成的虚像，这种情况属于平面镜成像，而平面镜成像的原理是光的反射，故C 正确。

3．下列过程属于熔化现象的是（ ）A ．冰雪消融B ．霜满枝头C ．滴水成冰D ．樟脑片变小【答案】A【解析】A ．冰雪消融是固体变成液体的过程，属于熔化现象，故A 符合题意；B ．霜满枝头是气体变成固体的过程，属于凝华现象，故B 不符合题意；C ．滴水成冰是液体变成固体的过程，属于凝固现象，故C 不符合题意；D ．樟脑片变小是固体变成气体的过程，属于升华现象，故D 不符合题意。

4．下列符合安全用电常识的是（ ）A ．在通电电线上晾晒衣服B ．家用电器的金属外壳不接地C ．在高压输电线下放风筝D ．搬动电器前应断开电源开关【答案】D【解析】A．在通电电线上晾晒衣服会引发触电事故，故A不符合题意；B．为了避免有金属外壳的家用电器使用时外壳带电使人体触电，这种家用电器的外壳应接地，故B不符合题意；C．在高压输电线下放风筝会出现风筝触到高压电线，从而使人体触电的事故，故C不符合题意；D．为避免因搬动电器而造成的人体触电事故，搬动前应断开电源开关，故D符合题意。

2019年广西北部湾经济区初中学业水平考试（南宁市/北海市/钦州市/防城港市）物理（考试时间：90分钟，满分100分）注：本卷g取10N/kg。

第Ⅰ卷（选择题共32分）一、单项选择题（每小题2分，共32分）1．下列数据，最接近实际的是（）A．一节新干电池的电压约1.5V B．一位中学生的质量约300kgC．家用手电筒灯泡的功率约500W D．中学生跑完百米所用的时间约5s2．如图所示，能解释“倒影”形成的是（）A．光的色散B．光的折射C．光的反射D．光的直线传播3．下列过程属于熔化现象的是（）A．冰雪消融B．霜满枝头C．滴水成冰D．樟脑片变小4．下列符合安全用电常识的是（）A．在通电电线上晾晒衣服B．家用电器的金属外壳不接地C．在高压输电线下放风筝D．搬动电器前应断开电源开关5．关于声现象的描述，正确的是（）A．“声如洪钟”指的是声音的音调很高B．“击鼓鸣金”的声音由物体振动产生C．用超声波清洗戒指，是利用声传递信息D．嘈杂环境里戴耳塞，是防止噪声的产生6．“足球进校园”活动的开展，使同学们越来越喜欢足球运动，下列现象不属于力改变物体运动状态的是（）A．足球在空中沿弧线飞行B．足球在草地上越滚越慢C．被踩在脚下的足球变扁D．守门员抱住飞来的足球7．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1A，电流表A2的示数是0.3A，则电流表A的示数是（）A．0.1A B．0.2A C．0.3A D．0.4A8．为加强校园安全管理，在校内安装监控摄像机，来自物体的光经过摄像机的镜头后形成（）A．倒立、缩小的实像B．正立、放大的实像C．倒立、放大的虚像D．正立、缩小的虚像9．下列现象中，属于利用惯性的是（）A．坐汽车时要系好安全带B．跳远运动员快速助跑C．行车时要注意保持车距D．学校路段减速慢行10．下列实例中，属于增大摩擦的是（）A．往自行车轴承中加润滑油B．行李箱下安装滚动轮子C．骑自行车刹车时用力捏闸D．将滑梯的滑道做得光滑11．如图所示，某一型号的锁设置了三种打开方式：密码（S1），特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门领，下列电路设计符合要求的是（）A．B．C．D．12．小明通过观察妈妈“煲汤”的过程联想到一些物理知识，下列说法不正确的是（）A．“煲汤”是用热传递改变物体的内能B．汤锅上方“白气”的形成是汽化现象C．汤的温度越高香气越浓，说明分子的无规则运动越剧烈D．喝热汤时先要吹一吹，是利用蒸发吸热可以降温的道理13．我国的新型航母将采用自行研制的电磁弹射器，小明猜想它的工作原理如图所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通过强电流时，即可受到强大的推力，小明的猜想与下列实验原理相同的是（）A．B．C．D．14．用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。

2019年广西北部湾经济区初中学业水平统一考试物理注：本卷g取10 N/kg第Ⅰ卷(选择题共32分)一、单项选择题(每小题2分，共32分．每小题只有一个选项是正确的)1. 下列数据，最接近实际的是()A. 一节新干电池的电压约1.5 VB. 一位中学生的质量约300 kgC. 家用手电筒灯泡的功率约500 WD. 中学生跑完百米所用的时间约5 s2. 如图所示，能解释“倒影”形成的是()第2题图A. 光的色散B. 光的折射C. 光的反射D. 光的直线传播3. 下列过程属于熔化现象的是()A. 冰雪消融B. 霜满枝头C. 滴水成冰D. 樟脑片变小4. 下列符合安全用电常识的是()A. 在通电电线上晾晒衣服B. 家用电器的金属外壳不接地C. 在高压输电线下放风筝D. 搬动电器前应断开电源开关5. 关于声现象的描述，正确的是()A. “声如洪钟”指的是声音的音调很高B. “击鼓鸣金”的声音由物体振动产生C. 用超声波清洗戒指，是利用声传递信息D. 嘈杂环境里戴耳塞，是防止噪声的产生6. “足球进校园”活动的开展，使同学们越来越喜欢足球运动．下列现象不．属于．．力改变物体运动状态的是()A. 足球在空中沿弧线飞行B. 足球在草地上越滚越慢C. 被踩在脚下的足球变扁D. 守门员抱住飞来的足球7. 如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表的示数是0.1 A，电流表的示数是0.3 A，则电流表的示数是()第7题图A. 0.1 AB. 0.2 AC. 0.3 AD. 0.4 A8. 为加强校园安全管理，在校内安装监控摄像机．来自物体的光经过摄像机的镜头后形成()A. 倒立、缩小的实像B. 正立、放大的实像C. 倒立、放大的虚像D. 正立、缩小的虚像9. 下列现象中，属于利用惯性的是()A. 坐汽车时要系好安全带B. 跳远运动员快速助跑C. 行车时要注意保持车距D. 学校路段需减速慢行10. 下列实例中，属于增大摩擦的是()A. 往自行车轴承中加润滑油B. 行李箱下安装滚动轮子C. 骑自行车刹车时用力捏闸D. 将滑梯的滑道做得光滑11. 如图所示，某一型号的锁设置了三种打开方式：密码(S1)、特定指纹(S2)或应急钥匙(S3)，三者都可以单独使电动机M工作而打开门锁．下列电路设计符合要求的是()12. 小明通过观察妈妈“煲汤”的过程联想到一些物理知识，下列说法不正．．确．的是()A. “煲汤”是用热传递改变物体的内能B. 汤锅上方“白气”的形成是汽化现象C. 汤的温度越高香气越浓，说明分子的无规则运动越剧烈D. 喝热汤时先要吹一吹，是利用蒸发吸热可以降温的道理13. 我国的新型航母将采用自行研制的电磁弹射器，小明猜想它的工作原理如图所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通过强电流时，即可受到强大的推力．小明的猜想与下列实验原理相同的是14. 用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大．如图是检测植物叶片含水量的电路，电源电压不变．将湿敏电阻R附着在叶片上，当叶片含水量升高时()第14题图A. 电流表示数增大B. 电压表示数减小C. 电路总电阻减小D. 电路总功率增大15. 如图所示，杠杆在拉力F的作用下水平平衡．现将弹簧测力计绕c点从a位置转动到b位置的过程中，杠杆始终保持水平平衡，则拉力F的变化情况是()第15题图A. 一直变大B. 一直变小C. 一直不变D. 先变大后变小16. 如图所示，两个透明容器中密闭着等量的空气，A、B两U形管内的液面相平，电阻丝的电阻R1＝R2＝R3.小明用图示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关．下列说法正确的是()第16题图A. 此实验在探究电热Q与电阻R是否有关B. 通过R1的电流和通过R2的电流大小相等C. 电阻R1两端的电压和R2两端的电压相等D. 通电后，A管的液面将会比B管的液面高第Ⅱ卷(非选择题共68分)二、填空题(每空1分，共15分)17. 中国援建了巴基斯坦的核电站，核电站的核反应堆利用原子核的________(选填“裂变”或“聚变”)释放核能．WiFi无线上网是利用________(选填“电磁波”或“超声波”)传递信息．18. 用带电体接触验电器的金属球，验电器的金属箔会张开，这是因为________(选填“同种”或“异种”)电荷相互排斥．把盛有水的纸锅放到火上加热，水沸腾了纸锅也不会燃烧，这是因为水沸腾时吸热，温度________(选填“上升”、“下降”或“不变”)且低于纸的着火点．19. 小明同学站在穿衣镜前 1 m处，他在镜中的像到镜面的距离为________m，当他向穿衣镜靠近时，他在镜中的像的大小________(选填“变大”、“变小”或“不变”)．20. 汽车的发动机常用水作为降温的物质，这是因为水的________较大的缘故．汽油的热值是 4.6×107J/kg，1 kg汽油完全燃烧放出的热量是________J．目前热机的效率还比较低，在热机的能量损失中，________带走的能量最多，设法利用这部分能量，是提高燃料利用率的重要措施．21. 如图所示，动车快速行驶时，其上方气流的速度________(选填“大于”、“小于”或“等于”)下方气流的速度，从而产生向上的升力；车厢内座椅下方的插座方便了旅客充电的需求，插座间的连接方式是________联；动车采用了“再生电制动”技术，即在制动时，列车由于惯性仍会向前运动一段距离，带动发电机发电，将________能转化为电能．第21题图22. 如图所示，利用电动机通过滑轮组(虚线框内的滑轮组未画出)依次拉动物体A、B.图中效率为60%的电动机拉绳子的功率为30 W且保持不变，不计绳重与摩擦，动滑轮的重力为6 N．拉动A向右做匀速直线运动时，A所受阻力为24 N，电动机拉绳的力为F1，此过程中，A所受的拉力与阻力的大小________(选填“相等”或“不相等”)，电动机工作 3 s消耗的电能为________ J．拉动B向右做匀速直线运动时，B所受阻力为18 N，电动机拉绳的力为F2，F2比F1小2 N，此时电动机拉绳的力F2为________N.第22题图三、作图与简答题(共8分)23. (1)(2分)物体静止在水平桌面上，请在图中画出该物体所受支持力的示意图．(2)(2分)入射光线AO从空气斜射入水中，请在图中画出折射光线的大致方向．第23(1)题图第23(2)题图24. (4分)小明在旅行途中，发现大货车的轮子很宽大，看到某段道路旁有如图所示的限速标志．请用物理知识解释大货车轮子宽大的原因，并从能量的角度解释限速行驶的原因．第24题图四、实验与探究题(共20分)25. (6分)小明同学经常通过观察和实验，探索物理的奥秘，在某次实验中：(1)用一只透镜正对太阳光，如图甲所示，纸板上出现的现象表明该透镜对光有________作用，是________(选填“凹”或“凸”)透镜．(2)用图乙的装置进行实验，调节纸板与透镜的距离，纸板上会出现最小的光斑，用刻度尺测量该光斑与透镜的距离．该刻度尺的分度值为________cm，透镜与纸板的距离为________cm.(3)把温度计的玻璃泡放置在光斑处，发现温度计的示数增大，说明光能可以转化为________能，如图丙所示，此时温度计的示数为________℃.第25题图26. (7分)在“测量物体运动的平均速度”实验中．甲乙第26题图(1)小球从A处沿斜面由静止开始滚下，频闪照相机记录了小球在相同时间内通过的路程，如图甲所示，小球在做________(选填“加速”、“减速”或“匀速”)运动，小球受力________(选填“平衡”或“不平衡”)．(2)实验数据如下表所示，小球在BC段的平均速度为________m/s，CD段的路程为________m，比较AB与BC段的平均速度得v AB________v BC(选填“＞”、“＜”或“＝”).路程(m) 运动时间(s) 平均速度(m/s) 经过某点时的速度(m/s) s AB＝0.3 m t AB＝0.5 s v AB＝0.6 m/s v B＝1.2 m/ss BC＝0.9 m t BC＝0.5 s v BC＝v C＝2.4 m/s s CD＝t CD＝0.5 s v CD＝3 m/s v D＝3.6 m/s(3)为进一步探究小球在斜面上运动的速度与时间的关系，根据表中数据做出了v－t图像，如图乙所示，假设斜面足够长，小球从A处滚下，经过2 s到达E点(图甲中未画出)，则该小球经过E点时的速度为________m/s.(4)小球在运动过程中，经过路程s AE中点时的速度为v1，经过时间t AE中点时的速度为v2，则v1________v2(选填“＞”、“＜”或“＝”)．27. (7分)小明用图甲的实验装置测量小灯泡电阻，小灯泡的额定电压为4.5V.(1)连接电路时，开关应________．(2)请在图甲中用笔画线代替导线，完成剩余部分的电路连接(要求：滑片向左移动时，灯变亮)．甲乙丙第27题图(3)正确完成电路连接后，闭合开关时，电流表没有示数、小灯泡不亮，电压表示数接近电源电压，则电路故障可能是小灯泡________(选填“短路”或“断路”)．(4)排除故障后，闭合开关，调节滑动变阻器的滑片，使小灯泡正常发光，电流表示数如图乙所示，此时电路中的电流为________A，小灯泡的电阻为________Ω.(5)小明还设计了如图丙所示的电路，测出了另一小灯泡的额定功率，已知滑动变阻器的最大阻值均为R0，小灯泡的额定电流为I额．请将以下实验步骤补充完整：①只闭合开关S、S1，移动R1的滑片，使电流表示数为I额．②接着____________________________________．③再将R1的滑片调至最左端，记下电流表的示数I1；将R1的滑片调至最右端，记下电流表的示数I2.④写出小灯泡额定功率的表达式：P＝________．(用R0、I额、I1、I2表示)五、计算应用题(共25分，解答时要求写出必要的文字说明、计算公式和重要的演算步骤，只写出最后答案，未写出主要演算过程的，不得分．答案必须明确写出数值和单位．)28. (6分)我们在超市购物时，常常使用购物车，已知购物车的质量为10 kg，小明用10 N的水平推力推着购物车沿水平地面运动了4 m，用时4 s，求：(1)购物车的重力；(2)推力所做的功；(3)推力的功率．29. (9分)如图甲所示，一个底面积为0.04 m2的薄壁柱形容器放在电子秤上，容器中放着一个高度为0.1 m的均匀实心柱体A，向容器中缓慢注水，停止注水后，容器中水的深度为0.1 m．电子秤的示数与容器中水的深度关系如图乙所示．求：(1)容器中水的深度为0.06 m时，水对容器底部的压强；(2)A对容器底部压力恰好为零时，容器对电子秤的压强；(3)停止注水后，A所受的浮力；(4)停止注水后，将A竖直提高0.01 m，A静止时水对容器底的压强．第29题图30. (10分)图甲是温度自动报警器，控制电路中，电源电压U控＝5 V，热敏电阻R2的阻值与温度的关系如图乙所示；工作电路中，灯泡L标有“9 V0.3 A”的字样，R4为电子嗡鸣器，它的电流达到某一固定值时就会发声报警，其阻值R4＝10 Ω.在R2温度为20 ℃的情况下，小明依次进行如下操作：闭合开关S1和S2，灯泡L恰好正常发光，此时R0的电功率为P0；将R1的滑片调到最左端时，继电器的衔铁刚好被吸下，使动触点与下方静触点接触；调节R3的滑片，当R3与R4的电压之比U3∶U4＝4∶1时，电子嗡鸣器恰好能发声，此时R0的电功率为P0′，P0′∶P0＝4∶9.已知电源电压、灯丝电阻都不变，线圈电阻忽略不计．求：(1)灯泡L的额定功率；(2)当衔铁刚好被吸下时，控制电路的电流；(3)将报警温度设为50 ℃时，R1接入电路的阻值；(4)工作电路的电源电压U x.第30题图2019年北部湾经济区初中学业水平考试物理参考答案评分说明：1～16小题，每小题2分，共32分．1. A【解析】一节新干电池的电压为1.5 V，A符合实际；一位中学生的质量约为50～60 kg，B不符合实际；家用手电筒灯泡的功率约为1 W左右，C不符合实际；中学生百米跑所用的时间约为12 s～14 s左右，世界冠军百米赛跑9～10 s，D不符合实际．故选A.2. C【解析】平静的水面相当于平面镜，看到的水中“倒影”属于平面镜成像，平面镜成像是由光的反射形成的．故选C.5. B【解析】“声如洪钟”指的是声音的响度很大，A错误；声音都是由物体振动产生的，“击鼓鸣金”的声音也是由物体振动产生，B正确；用超声波清洗戒指是利用声音传递能量，C错误；嘈杂环境戴耳塞是在人耳处减弱噪声，而不是防止噪声产生，D错误，故选B.6. C【解析】空中的足球具有惯性，并且在重力的作用下沿弧线飞行，足球的方向不断发生改变，属于力改变物体的运动状态，A不符合题意；足球在草地上受阻力的作用越滚越慢，足球的速度大小不断发生改变，属于力改变物体的运动状态，B不符合题意；被踩在脚下的足球在压力的作用下变扁，属于力改变物体的形状，C符合题意；守门员抱住了飞来的足球，足球受到阻力由运动变为静止，属于力改变物体的运动状态，D不符合题意．故选C.7. D【解析】由电路图可知，当S闭合后，R1、R2组成并联电路，电流表测通过R1支路的电流，测通过R2支路的电流，电流表测干路电流，由并联电路电流规律可知，干路电流等于支路电流之和，即电流表的示数I＝I1＋I2＝0.1 A＋0.3 A＝0.4 A，D正确．故选D.8. A【解析】摄像机的镜头相当于一个凸透镜，物体离摄像机距离远远大于镜头2倍焦距，成倒立、缩小的实像，A正确．故选A.9. B【解析】坐汽车时要系好安全带，是为了防止在急刹车时人向前倾而造成伤害，是防止惯性带来的危害，A不符合题意；跳远运动员助跑是为了在起跳前使自己处于运动状态，起跳后人由于惯性会跳得更远，属于利用惯性，B符合题意；汽车行驶要保持一定车距是为了防止在遇到紧急情况时无法及时刹车，发生追尾事故是防止惯性带来的危害，C不符合题意；学校附近，行人较多，当车遇到紧急情况需要刹车时，由于惯性车仍要向前运动，容易对行人造成伤害，因此要减速慢行，是防止惯性带来的危害，D不符合题意．故选B.10. C【解析】摩擦力的大小与接触面的粗糙程度和压力大小有关．自行车轴承中加润滑油是通过使接触面分离而减小摩擦，A不符合题意；行李箱下安装滚动轮子是变滑动摩擦为滚动摩擦，从而减小摩擦，B不符合题意；骑自行车刹车时用力捏闸是在接触面粗糙程度一定时，通过增大压力来增大摩擦，C符合题意；将滑梯的滑道做得光滑是在压力一定时，通过减小接触面的粗糙程度来减小摩擦，D不符合题意．故选C.11. D【解析】由题意可知，打开方式有密码(S1)、特定指纹(S2)或应急钥匙(S3)，三者都可以单独使电动机M工作而打开门锁，所以开关S1、S2、S3为并联，且电动机M位于干路，由电路图可知，只有D符合题意．故选D.12. B【解析】“煲汤”过程中，汤不断吸热，内能增加，是利用热传递改变物体的内能，A正确，不符合题意；汤锅上方“白气”是高温水蒸气遇冷液化而成的小水珠，因此“白气”的形成是液化现象，B错误，符合题意；分子运动的剧烈程度与温度有关，温度越高，分子热运动越剧烈．汤的温度越高汤味越浓，说明分子无规则运动越剧烈，C正确，不符合题意；喝汤时要吹一吹，加快了汤表面空气的流速，加快蒸发，蒸发吸热，所以使汤的温度降低，D正确，不符合题意．故选B.13. C【解析】由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动．A实验是探究磁极间相互作用的实验，其原理是同名磁极相互排斥，异名磁极相互吸引，A不符合题意；B是自制电磁铁的实验，其原理是电流的磁效应，B不符合题意；C实验图中有电源，通电导体棒在磁场中受力而运动，即与电磁弹射器工作原理相同，C符合题意；D实验图中没有电源，是闭合电路的部分导体在磁场中做切割磁感线运动，产生感应电流，为电磁感应原理，D 不符合题意．故选C.14. B 【解析】由电路图可知，湿敏电阻R 与定值电阻R 0串联，电流表测电路电流，电压表测定值电阻R 0两端的电压，湿敏电阻的阻值会随含水量的升高而增大，因此当湿敏电阻R 附着的叶片上的含水量升高时，湿敏电阻R的阻值变大，电路中总电阻增大，C 错误；由I ＝U R可知，电路电流减小，即电流表示数减小，A 错误；定值电阻R 0阻值保持不变，通过R 0的电流减小，由U ＝IR 0知R 0两端电压减小，即电压表的示数减小，B 正确；由于电源电压不变，电路电流减小，由P ＝UI 可知，电路的总功率减小，D 错误．故选B.15. A 【解析】将测力计绕c 点从a 位置转动到b 位置过程中，钩码的总重力G 不变，阻力臂L 1不变，即阻力与阻力臂的乘积不变；而从a 位置转动到b 位置过程中，拉力F 的力臂L 2减小，由于杠杆始终保持水平平衡，由杠杆平衡条件可得GL 1＝FL 2，因此拉力F 一直变大，A 正确．故选A.第15题解图16. D 【解析】由实验装置可知，电阻丝R 2和R 3并联后再与电阻丝R 1串联，则通过电阻丝R 1的电流为通过电阻丝R 2、R 3的电流之和，即I 1＞I 2，B 错误；而密闭的容器中的电阻丝阻值R 1＝R 2，故此实验探究电热Q 与电流大小是否有关，A 错误；由U ＝IR 可知，电阻R 1两端电压大于R 2两端电压，C 错误；由焦耳定律Q ＝I 2Rt 可知，I 1＞I 2，R 1＝R 2，故通电后相同时间内R 1产生的热量大于R 2产生的热量，所以A 管的液面将会比B 管的液面高，D 正确．故选D.17～22小题，每空1分，共20分．17. 裂变 电磁波 【解析】核电站利用的是可控的核裂变技术来获得能量的，核聚变目前还不可控制；WiFi 无线上网利用了电磁波中的微波技术进行信息传输．18. 同种 不变 【解析】验电器是用来检验物体是否带电的仪器．用带电体接触验电器的金属球时，电荷通过验电器的金属球传给金属杆再传给两片金属箔，两片金属箔带同种电荷，同种电荷相互排斥而张开；纸的着火点大约是130 ℃～180 ℃之间，而水的沸点在100 ℃左右．用火焰加热纸杯底部时，纸杯吸热升温，并迅速把热量传递给水，当纸杯里的水吸热升温至沸点时，水开始沸腾；这时，继续加热纸盒，水温不再升高，纸杯的温度也不再升高，就不会达到纸的着火点．所以，只要纸盒中有水，纸就不能达到着火点而燃烧． 19. 1 不变 【解析】因为平面镜成像时像距与物距相等，此时物距为1 m ，则在平面镜中的像距平面镜也为1 m ；由于平面镜所成的像是与物体等大的虚像，所以当小明向平面镜移动时，他在镜中的像的大小不变．20. 比热容 4.6×107 废气 【解析】因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，因此汽车发动机常用水来做冷却剂；1 kg 汽油完全燃烧放出的热量Q 放＝mq ＝1 kg ×4.6×107 J/kg ＝4.6×107 J ；热机的各种损失中，废气带走的能量最多，设法利用这些能量，是提高燃料利用率的重要措施．21. 大于 并 机械 【解析】动车组的机车采用流线型，动车快速行驶时上方空气的速度大于下方的空气速度，由流体压强和流速的关系可知，动车上方的压强小于下方的压强，从而产生了向上的升力；旅客在使用插座时互不影响，因此插座间的连接方式是并联；列车在制动的过程中，通过发电机将运动时的部分机械能转化为电能．22. 相等 150 8 【解析】因为绳子拉动物体A 做匀速直线运动，所以A 受力平衡，在水平方向上所受的拉力与阻力是一对平衡力，二者大小相等；电动机拉绳的功率为30 W ，由P ＝W t可得，电动机拉绳所做的功W ＝Pt ＝30 W ×3 s ＝90 J ，因为电动机的效率为60%，由η＝W W 电得电动机工作3秒消耗的电能W 电＝W η＝90 J 60%＝150 J ；令滑轮组中绳子段数为n ，匀速拉动物体A 时，电动机拉绳的拉力F 1＝1n (24 N ＋6 N)＝30 N n①，匀速拉动物体B 时，电动机拉绳的拉力F 2＝1n (18 N ＋6 N)＝24 N n②，因为F 2比F 1小2 N ，即F 1－F 2＝2 N ③，由①②③解得n ＝3，F 2＝8 N.23. (1)如答图所示(2分)第23(1)题答图【解析】过物体的重心，沿竖直向上的方向画一条有向线段，标出符号F 支，即为支持力示意图，具体如答图所示．(2)如答图所示(2分)第23(2)题答图【解析】(1)先过入射角作出与水面垂直的法线；(2)根据折射光线、入射光线分居法线两侧，光从空气斜射到水中时，折射角小于入射角，作出折射光线．具体如答图所示．24. 答：由p ＝F S可知，压力一定时，宽大的轮子可增大受力面积减小压强，从而减小对路面的损坏(2分)；物体的动能与质量和速度有关，货车质量一定时，货车行驶的速度越快，货车的动能就越大(1分)，在刹车时，克服摩擦力做的功也越多，当摩擦力不变时，其制动距离就越长，所以很难停下来，容易出现严重的交通事故(1分)，所以必须限速行驶．25. (每空1分，共6分)(1)会聚 凸 (2)1 10.5(3)内 86【解析】(1)由图甲可知，用透镜正对太阳光，纸板上出现了又小又亮的光斑，表明该透镜对光有会聚作用，是凸透镜；(2)由图乙可知，该刻度尺一大格为10 cm ，一大格分为了10小格，因此该刻度尺的分度值为1 cm ；透镜位于刻度尺30.0 cm 处，纸板位于刻度尺40.0～41.0 cm 中间，读作40.5 cm ，则透镜与纸板间的距离为40.5 cm －30.0 cm ＝10.5 cm ；(3)把温度计的玻璃泡放在光斑处，发现温度计示数变大，说明玻璃泡处温度升高，内能增大，光能可以转化为内能，由图丙可知，温度计的分度值为1 ℃，此时温度计的液柱在80 ℃以上第6小格处，故温度计示数为86 ℃.26. (每空1分，共7分)(1)加速 不平衡 (2)1.8 1.5 < (3) 4.8 (4)>【解析】(1)从图中可知，小球沿斜面滚下的过程中，相同时间内通过的路程逐渐变大，因此小球在做加速运动；若小球受平衡力作用，则小球应处于静止或匀速直线运动状态，而此小球做加速运动，说明小球受力不平衡；(2)由表中数据可知s BC ＝0.9 m ，t BC ＝0.5 s ，则小球在BC 段的平均速度v BC ＝s BC t BC＝0.9 m 0.5 s＝1.8 m/s ；CD 段的路程s CD ＝v CD t CD ＝3 m/s ×0.5 s ＝1.5 m ；因为v AB ＝0.6 m/s ，则v AB ＜v BC ；(3)由图像可知小球的v －t 图像是一次函数图像：令v ＝kt ，从图像可读出：中间时刻t ＝1 s 的速度v 2＝2.4 m/s ，带入坐标数据可得：k ＝2.4 m/s 2，当t AE ＝2 s 时，小球在E 点的速度v E ＝2 s ×2.4 m/s 2＝4.8 m/s ；(4)由s ＝vt 及v －t 图像可知，在一定时间内小球通过的距离s 为时间t和速度v 所构成三角形的面积，因此s AE ＝12v E t AE ＝12×4.8 m/s ×2 s ＝4.8 m ，则小球经过s AE 的中点时的路程为s AE 2＝2.4 m ，由v －t 图像可知，此时小球运动时间1 s ＜t 1＜1.5 s ；而经过时间t AE 的中点时，小球运动时间t 2＝1 s ，由v ＝kt 可知，v 1＞v 2.27. (每空/图1分，共7分)(1)断开 (2)如答图所示 (3)断路 (4)0.3 15(5)②只闭合S 、S 2，保持R 1滑片位置不变，调节R 2滑片使电流表示数仍为I额 ④I 2额I 2R 0I 1－I 2第27题答图【解析】(1)连接电路前，为了保证电路元件安全，开关应断开；(2)在该实验中，滑动变阻器应与小灯泡串，且滑动变阻器要按“一上一下”的方式接入电路，滑片左移，灯变亮，说明在此过程中滑动变阻器接入电路中的阻值减小，因此应将变阻器的左下接线柱与小灯泡的右接线柱相连，连接应简洁、明确、到位、不交叉，具体如答图所示；(3)正确完成电路连接后，闭合开关S ，发现小灯泡不亮，电流表没有示数，说明电路某处可能存在断路，电压表接近电源电压，说明电压表与电源两端接通，因此故障可能是小灯泡断路；(4)由图乙可知，电流表的量程为0～0.6 A ，其分度值为0.02 A ，指针在0.2 A后第5小格处，故电流表的读数为0.2 A ＋5×0.02 A ＝0.3 A ，由R ＝U I可得小灯泡正常发光的电阻R ＝4.5 V 0.3 A＝15 Ω；(5)只闭合开关S 、S 1，滑动变阻器R 1与小灯泡L 串联，移动R 1的滑片，使电流表示数为I 额，则此时小灯泡正常发光；②只闭合S 、S 2，此时滑动变阻器R 1与R 2串联；保持R 1滑片位置不变，调节R 2滑片位置使电流表示数仍为I 额，这一步目的是使R 2接入的电阻等于小灯泡正常发光时的电阻R L ；③再将R 1的滑片调至最左端，此时只有R 2接入电路中，电流表的示数为I 1，则电源电压U ＝I 1R 2①；将R 1的滑片移到最右端，此时R 1的全部电阻与R 2串联接入电路中，电流表示数I 2，则电源电压U ＝I 2(R 2＋R 0)②.利用电源电压不变，由①②解得R 2＝R L ＝I 2R 0I 1－I 2，由电功率公式P ＝I 2R 得小灯泡的额定功率表达式为P ＝I 2额I 2R 0I 1－I 2.。

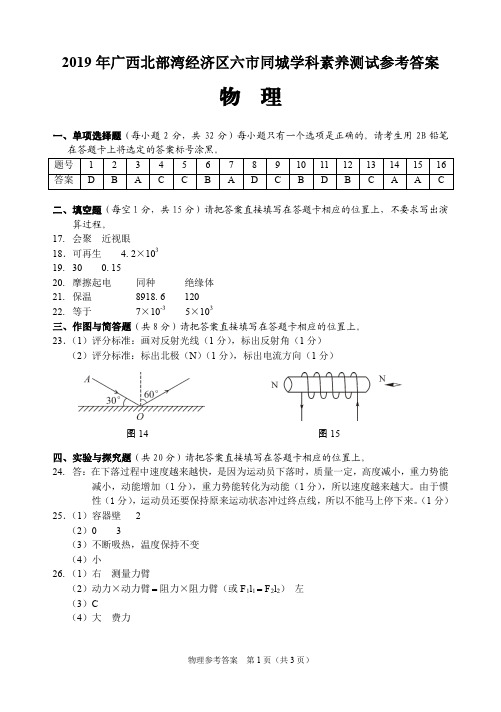

2019年广西北部湾经济区六市同城学科素养测试参考答案物 理一、单项选择题（每小题2分，共32分）每小题只有一个选项是正确的。

请考生用2B 铅笔在答题卡上将选定的答案标号涂黑。

二、填空题（每空1分，共15分）请把答案直接填写在答题卡相应的位置上，不要求写出演算过程。

17. 会聚 近视眼18．可再生 4.2×103 19. 30 0.1520. 摩擦起电 同种 绝缘体 21. 保温 8918.6 120 22. 等于 7×10-3 5×103三、作图与简答题（共8分）请把答案直接填写在答题卡相应的位置上。

23．（1）评分标准：画对反射光线（1分），标出反射角（1分） （2）评分标准：标出北极（N ）（1分），标出电流方向（1分）四、实验与探究题（共20分）请把答案直接填写在答题卡相应的位置上。

24. 答：在下落过程中速度越来越快，是因为运动员下落时，质量一定，高度减小，重力势能减小，动能增加（1分），重力势能转化为动能（1分），所以速度越来越大。

由于惯性（1分），运动员还要保持原来运动状态冲过终点线，所以不能马上停下来。

（1分）25．（1）容器壁 2 （2）0 3（3）不断吸热，温度保持不变 （4）小26.（1）右 测量力臂（2）动力×动力臂=阻力×阻力臂（或F 1l 1=F 2l 2） 左 （3）C（4）大 费力图14 图1527.（1）① 如图甲② 断开 ③ 0.3④ 小灯泡的电阻随温度的变化而变化（或没有控制电阻不变） （2）增大（3）②移动滑动变阻器滑片处于阻值最大处③101()U U R U -五、计算应用题（共25分）解答时要求在答题卡相应的答题区域上写出必要的文字说明、计算公式和重要的演算步骤。

只写出最后答案，未写出主要演算过程的，不能得分，答案必须明确写出数值和单位。

28.解：（1）清扫车所受的重力：G =mg·························· 1分=5×103 kg ×10 N /kg =5×104 N ····························· 1分 （2）清扫车匀速行驶时牵引力做的功：W =FS ····························· 1分=6×103 N ×200 m =1.2×106 J··························· 1分 （3）清扫车匀速行驶时的功率：WP t=··························· 1分 641.210J1.210W 100s⨯==⨯ ························ 1分29.解：（1）A 未露出水面时,V 排=V A =a 3=（0.1m ）3=10-3m 3；···················· 1分则A 所受的浮力：F 浮=G 排=ρ水gV 排 ················· 1分=1.0×103 kg /m 3×10 N /kg ×10-3m 3=1×103 N ·· 1分 （2）由乙图可知，当A 完全脱离水面时，滑轮组绳子自由端的拉力达到最大值：F =12.5 N ；由图甲可知：n =2 ··············· 1分则A 完全脱离水面时，滑轮组的机械效率: ==W G h G W FnhnFη=有物物总·········· 1分20N=80%212.5N=⨯ ······· 1分（3）当A 完全脱离水面后，水面将会降低，水面下降的高度：334210m 0.05m 20010m V h S --===⨯ ··························· 1分 则A 完全离开水面后，水对容器底部的压强;p =ρ水gh ························ 1分=1.0×103 kg /m 3×10 N /kg ×(0.45 m -0.05 m )=4×103 Pa ········ 1分30.解：（1）电热器正常工作，根据P ＝UI 得：PI U =额额额····················· 1分 440W=2A 220V= ······················ 1分 （2）由WP t=得，电热器正常工作时产生的热量： Q =W = Pt ····················· 1分 =440W ×100 s =4. 4×104 J ··························· 1分（3）当设定控制电压U 1=5V ，R 1=5Ω，R 1与R 2串联12115V1A 5U I I R ====Ω······················ 1分 U 2=U -U 1=10V -5V =5V由UI R =得 2225V 51A U R I ===Ω ······················ 1分由表可知R 2=5Ω对应的温度为30℃ ····················· 1分（4）当R 1＇=6 Ω时电压为U 2＇，此时R 1＇与R 2＇串联，'''121'1U I I R == ''21U U U =-R 2＇消耗的功率为''''12221'1()U P U I U U R ==- ····················· 1分 即''11(10V )4W 6U U -=Ω解得U 1＇=6V 或U 1＇=4V ··············· 1分当U 1＇=4V 时，'''121'14V 2A 63U I I R ====Ω ''22'210V 4V 92A 3U R I -===Ω由表可知，当温度为0℃时，R 2=8 Ω，所以U 1＇=4 V 不合理 ·················· 1分（其它解答合理均可得分）。
