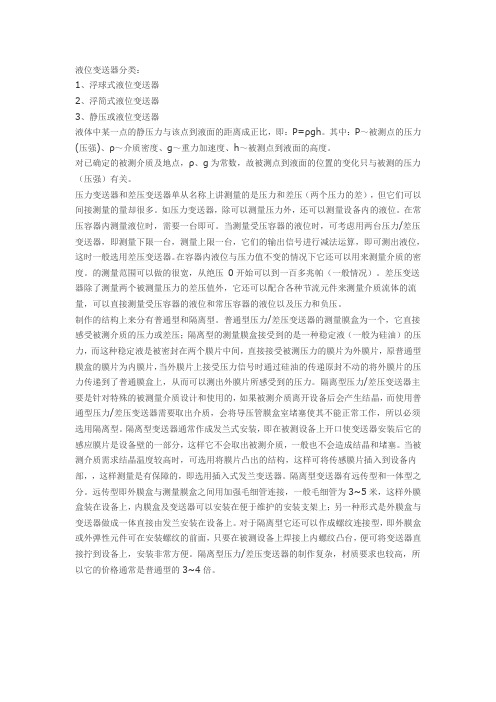

液位变送器分类：1、浮球式液位变送器2、浮简式液位变送器3、静压或液位变送器液体中某一点的静压力与该点到液面的距离成正比，即：P=ρgh。
其中：P～被测点的压力(压强)、ρ～介质密度、g～重力加速度、h～被测点到液面的高度。
对已确定的被测介质及地点，ρ、g为常数，故被测点到液面的位置的变化只与被测的压力（压强）有关。
压力变送器和差压变送器单从名称上讲测量的是压力和差压（两个压力的差），但它们可以间接测量的量却很多。
如压力变送器，除可以测量压力外，还可以测量设备内的液位。
在常压容器内测量液位时，需要一台即可。
当测量受压容器的液位时，可考虑用两台压力/差压变送器，即测量下限一台，测量上限一台，它们的输出信号进行减法运算，即可测出液位，这时一般选用差压变送器。
在容器内液位与压力值不变的情况下它还可以用来测量介质的密度。
的测量范围可以做的很宽，从绝压0开始可以到一百多兆帕（一般情况）。
差压变送器除了测量两个被测量压力的差压值外，它还可以配合各种节流元件来测量介质流体的流量，可以直接测量受压容器的液位和常压容器的液位以及压力和负压。
制作的结构上来分有普通型和隔离型。
普通型压力/差压变送器的测量膜盒为一个，它直接感受被测介质的压力或差压；隔离型的测量膜盒接受到的是一种稳定液（一般为硅油）的压力，而这种稳定液是被密封在两个膜片中间，直接接受被测压力的膜片为外膜片，原普通型膜盒的膜片为内膜片，当外膜片上接受压力信号时通过硅油的传递原封不动的将外膜片的压力传递到了普通膜盒上，从而可以测出外膜片所感受到的压力。
隔离型压力/差压变送器主要是针对特殊的被测量介质设计和使用的，如果被测介质离开设备后会产生结晶，而使用普通型压力/差压变送器需要取出介质，会将导压管膜盒室堵塞使其不能正常工作，所以必须选用隔离型。
隔离型变送器通常作成发兰式安装，即在被测设备上开口使变送器安装后它的感应膜片是设备壁的一部分，这样它不会取出被测介质，一般也不会造成结晶和堵塞。
液位变送器的原理及应用液位变送器是一种用于测量和监控液体水平的设备，广泛应用于工业生产和研发领域。
它可以准确地测量液体的高度，并将这些数据转换为电信号，方便进行远程监控和自动化控制。
本文将介绍液位变送器的原理、构造和应用，帮助读者更好地理解和运用该技术。
一、液位变送器的原理液位变送器主要是基于压力变化原理进行测量的。
液位变送器通常由传感器和信号转换器组成。
传感器部分负责测量液体的压力，而信号转换器用于接收传感器的信号并将其转换为电信号输出。
具体而言，液位变送器的原理主要分为压力传感型和浮子传感型两种。
压力传感型液位变送器利用液体压力的变化来测量液位。
当液体高度增加时，液体对传感器的压力也会增加，导致传感器输出的电信号相应变化。
通过测量传感器输出的电信号，可以得到液体的高度信息。
浮子传感型液位变送器则利用浸入液体的浮子的位置变化来测量液位。
当液位升高时，浮子也会随之上升，通过检测浮子的位置变化，可以获得液位的信息。
二、液位变送器的构造液位变送器的构造一般包括液体接触部分和电信号转换部分。
液体接触部分是由传感器和测量组件组成的，负责与液体接触并转换压力或浮子位置信息。
电信号转换部分一般由信号转换器和输出接口组成，用于将传感器的信号通过电路转换为标准电信号输出。
传感器是液位变送器中最核心的部分，不同类型的液位变送器传感器结构不同。
例如，压力传感型液位变送器的传感器一般由压力膜片和拉力杆组成，液体的压力变化会使膜片产生相应的形变，从而改变拉力杆的位置。
浮子传感型液位变送器的传感器中则包括浮子和浮子杆，液位的变化会使浮子杆上的浮子位置发生相应变化。
信号转换器则负责接收传感器信号，并将其转换为标准的电信号输出。
其中，信号转换器通常包括放大电路、滤波电路和输出电路等。
放大电路用于放大传感器输出的微弱信号，滤波电路则滤除掉噪声信号，保证输出的准确性和稳定性。
输出电路将转换后的信号输出给显示器或控制系统，实现液位监测和控制。
液位计的结构原理与使用注意事项描述本文由提供一、结构原理1. 基本型液位计液位计以磁性浮子为测量元件，浮子在测量管内随液位变化而上、下浮动，通过磁耦合作用，驱动指示器内红、蓝指示管翻转180°。
液位上升时，指示管由蓝色转为红色；下降时，由红色转为蓝色，从而实现液位的双色显示。
当介质温度≥300℃时，采用白、蓝色指示管。
2. 报警器报警器由干簧管和防爆接线盒组成，紧固在测量管外侧。
报警器由磁性浮子驱动，输出的报警开关信号传递给二次仪表，实现远距离液位上、下限报警及灯光显示。
3. 变送器变送器由液位传感器和转换器两部分组成。
传感器由装在Ф20不锈钢管内的若干干簧管和电阻组成，紧固在测量管外侧。
转换器由电子模块组成，安装在传感器的接线盒内。
传感器通过磁性浮子的磁耦合作用，将液位的变化转换成电阻值的大小，经转换器转换为4~20mA.DC标准电流信号，送给二次仪表，实现远距离液位数/模显示。
二、调试、使用与维护1. 变送器的调试方法将磁钢置于液位传感器的零位处，此时传感器最下端的干簧管吸合，调整“零位”电位器，使输出为4mA；再将磁钢置于满量程处，调整“量程”电位器，使输出为20mA。
如此反复几次，调试即可完毕。
2. 安装注意事项（1）液位计安装时，不允许有任何杂物进入测量管内。
（2）液位计必须垂直安装在容器侧面，浮子装入测量管时，有磁钢一端向上，切勿倒置。
3. 投入运行注意事项液位计投入运行时，先慢慢开启上阀门，然后慢慢打开下阀门，使被测液体缓慢进入测量管内，防止容器内带压介质快速冲入测量管内，使浮子急速上升，造成指示管跟踪不灵。
4. 液位计的维护（1）如被测介质中含有杂质、沉淀物时，应定期清洗测量管和浮子。
清洗浮子时，应采用适当清洗剂，切勿敲打或用明火烘烧，以防磁钢退磁。
（2）液位计经长期使用，特别在高温条件下长期使用后，如发现指示器跟踪不灵活，首先应检查浮子磁钢的磁场强度，如已退磁，应更换磁钢或浮子。
液位计种类、工作原理和故障判断一、侧装式磁翻板液位计1、结构原理液位计根据浮力原理和磁性耦合作用研制而成。
当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位升上时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。
2、安装注意事项1）液位计必须垂直安装，以保证磁性浮子在主管内上下运动自如。
2）磁翻柱液位计与容器的上、下引液管之间应装有阀门，一方面为开、停表用，另一方面可给检修液位计带来方便。
3）液位计安装完毕后，需要用校正磁钢对显示板小磁柱由上到下导引一次，使零位以上显示白色。
4）液位计投运时，应先打开上引液管阀门，然后慢慢打开下引液管阀门，让液体介质平稳缓慢的进入主体管，避免介质带着浮子急速上升，造成磁柱翻转不及或混乱。
5）当浮子与主体管分开到货时，需打开底法兰装入浮子，应注意浮子上标注正确方向装入主体管，不能倒装。
3常见故障处理1）实际液位变化，但显示板上的翻柱指示液位固定不变。
可能故障：浮子被异物卡在主体管中。
浮子过压或受撞击变形卡住。
解决方法：打开主体管法兰，取出浮子清洗或更换。
2）液位上下波动，有时候突然升高然后恢复正常。
可能故障：介质有气泡上升冲击浮子解决方法：解决气泡问题或更换合适仪表选型。
3)显示板小柱翻乱，液位显示模糊不清可能故障：显示板未用校正磁钢校正，或运行中液位高速变化。
解决方法：使用校正磁钢按照前面所讲的将显示板刷至正常液位。
3）显示板显示液位与实际值之间存在着固定差值可能故障：浮子装反，显示板松动移位，或介质密度与订货不符。
解决方法：重新正确安装浮子，重新按照上下接管位置固定显示板，更换合适密度浮子。
4）有时突然出现个别小磁珠不翻转可能故障：翻柱转轴有杂物阻碍或磁珠消磁解决方法：取出磁珠清理检查或更换磁珠。
液位变送器概述液位变送器是一种测量液体高度或液面位置的仪器。
液位变送器通过测量液体重量或压力来确定液面高度，并将其转换为电气信号输出。
液位变送器通常用于水处理、油气生产、发电厂和化学工厂等行业，以确保液体在容器中的恰当分配和流动。
液位变送器的工作原理可以通过以下方式进行描述：液位变送器是一种传感器，通过物理特性（比如压力或重量）将液体的高度转换为电子信号，这个过程在液位变送器内部的传感器中发生。
然后，这些电子信号通过电缆输出到远程显示器或数据收集系统中。
液位变送器类型液位变送器有许多不同的类型，每一种类型都有其自身的优缺点。
以下列出了几种常见的液位变送器类型：气压式液位变送器气压式液位变送器通过使用气体压力来测量液体高度。
它们工作的原理是：将一个大气压力空间与液位之上的一个小空间连通。
这样，液位上方的气压就可以传递到传感器中，传感器测量气压变化量并将其转换为液位高度值。
优点：可以使用在高温高压环境下; 防腐性好缺点：仅适用于与液体形成气压反应的非蒸汽液体刚性杆浮球式液位变送器刚性杆浮球式液位变送器通过使用浮子来测量液体高度。
它们工作的原理是：一个浮子通过浸泡在液体中，浮子会随着液面的变化而上下浮动。
这个运动将通过连接到浮子上的刚性杆传递到变送器中，从而测量液位高度。
优点：结构简单可靠性好缺点：只适用于液体介质比较清洁，杆子不易被污染的场合。
磁翻板式液位变送器磁翻板式液位变送器通过使用磁性杆来测量液体高度。
它们工作的原理是：在液位的上下两侧分别设置磁翻板，其中一个装有磁条，当磁条接近磁翻板时，磁翻板就会发生翻转，当磁条远离磁翻板时，磁翻板会恢复到原本的位置。
液位变送器通过检测磁翻板的位置来确定液位的高度。
优点：适合于易受污染的介质; 结构简单缺点：不适用于温度和压力波动较大的场合液位变送器的应用液位变送器通常在下列场合被用到：化工在化工工业中，使用液位变送器监测液位非常常见，因为大多数化学反应需要在液态媒介中进行。
电容式液位变送器选型标准详细说明电容式液位变送器是新型的液位测量仪表，它可将各种液位参数的变化转换成标准电流信号、远传至操作控制室，供二次仪表或计算机装置进行集中显示、报警或自动控制。
其良好的结构及安装方式，可适用于高压、强腐蚀、易结晶、易堵塞、防冷结等特殊条件下液位的连续检测，可广泛应用于电力、冶金、化工、食品、制药等各行业和污水处理、锅炉汽包、煤粉包等场所的液位测量。
产品特点：1.结构简单，无任何可动或弹性元部件，因此可靠性极高，维护量极少。
一般情况下，不必进行常规的大、中、小维修。
2.多种信号输出，方便不同系统配置。
3.可用于高温高压容器的液位测量，且测量值不受被测液体的温度、比重及容器的形状、压力影响。
4.特别适用于酸、碱等强腐蚀性液体的测量。
5.完善的过流、过压、电源极性保护。
性能指标：检测范围：0.2~200m精度: 0.2级、0.5级承压范围: -0.1MPa~32MPa探极耐温: -50~200℃环境温度:-20~85℃输出信号:4~20mA、0~10 mA、0~20 mA、1~5V、0~5V、0~10V供电电源:负载电阻0~750Ω DC24V固定方式:螺纹安装M20×1.5、M27×2，法兰安装DN25、DN40、DN50。
特殊规格可按要求定制现场显示：模拟显示0~100%或者直接显示液位高度接线要求：变送器为标准二线或三线制仪表，电源（信号）端子位于仪表壳体内的接线侧，信号线应使用屏蔽线或两根纽在一起的双绞线，尽量不要与其它电源线一起通过线管或明线槽，也不可在大功率设备附近穿过。
图1、标准型液位变送器接线图图2、小巧型液位变送器接线图a、二线制4~20mA输出1----电源正 2----电源负 3----空 4----接地b、三线制0~10mA、0~20mA、1~5V、0~5V、0~10V输出1----电源正 2----电源负（与信号负共用） 3----信号正 4----接地安装:缆式和杆式液位变送器具有多种安装固定方式，以适应不同现场情况。
液位变送器（液位传感器）说明书一、概述液位变送器（液位传感器）采用带不锈钢隔离膜的扩散硅压阻式压力传感器作为信号测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过专业信号调理电路转换成标准4-20mA 电流或RS485信号输出,建立起输出信号与液体深度的线性对应关系，实现对液体深度的精确测量。
产品精度高，体积小，使用方便，直接投入液体中，即可测量出变送器末端到液面的液位高度。
液位变送器（液位传感器）DATA-51系列广泛地应用于城市供排水、污水处理、水池、油池油罐、水文地质、水库、河道和海洋等领域。
型号意义：示例说明：DATA-5102(10mH 2O)表示为唐山平升电子生产的4～20mA ，精度为0.5%，量程为10m 的水位计。
二、工作原理水位计采用的传感器是以单晶硅为基体，采用先进的离子注入工艺和微机械加工工艺，制成了具有惠斯顿电桥和精密力学结构的硅敏感元件。
传感器所处位置的水压通过接口作用在硅敏感元件上，实现了所加压力与输出信号的线性转换，经激光修调的厚膜电阻网络补偿了敏感元件的温度性能。
通讯类型：1—串口;2—4～20mA ;精度：0—0.5%; 1—0.1%;DATA-5 1 ××（×m H 2O ）量程：0—×，单位：m(一般在标牌中标注)采集类型：水位;唐山平升电子生产的变送器系列产品三、性能指标型号：DATA-51系列测量介质：液体（对不锈钢壳体无腐蚀）量程：0～7,10,20,35,70,100m输出信号：4-20Ma / RS485；供电电源：12～28V DC（4-20mA输出）5～28V DC（RS485输出）4-20mA型水位计负载电阻（Ω）：RL≤（U-8）/0.02（U为电源电压）RS485型水位计温度测量范围：-10℃～80℃(功能可选)精度等级：±0.2%FS；环境温度： -10℃～80℃存储温度： -40℃～80℃过载能力：150%FS稳定性能：±0.05%FS/年; ±0.1%FS/年零点温度系数：±0.01%FS/℃满度温度系数：±0.02%FS/℃防护等级：IP68结构材料：外壳：不锈钢316L 密封圈：氟橡胶传感器外壳：不锈钢316L 膜片：不锈钢316L 电缆：φ7.2mm聚氨酯专用电缆（配套2米，超出部分按长度加价）四、接线图五、外形结构（单位：mm）：六、注意事项1、收到产品时请检查包装是否完好，核对变送器型号与规格是否与您选购的产品相符。
20液位计工作原理和安装调试注意事项（一）本文对多种液位计工作原理、安装使用及注意事项的解读，来判断液位计可能出现的故障现象以及如何来处理，让仪表人系统的了解液位计，从而为遇到工况能够在选择液位计上，做出准确的判断提供依据。
一、液位变送器系列1、压力液位变送器压力式液位计采用静压测量原理，当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力的同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po ，使传感器测得压力为：ρ.g.H ，通过测取压力 P，可以得到液位深度。
2、电容式液位计电容式液位计是采用测量电容的变化来测量液面的高低的。
它是一根金属棒插入盛液容器内，金属棒作为电容的一个极，容器壁作为电容的另一极。
两电极间的介质即为液体及其上面的气体。
由于液体的介电常数ε1 和液面上的介电常数ε2 不同，比如：ε1> ε2 ，则当液位升高时，电容式液位计两电极间总的介电常数值随之加大因而电容量增大。
反之当液位下降，ε值减小，电容量也减小。
所以，电容式液位计可通过两电极间的电容量的变化来测量液位的高低。
3、静压式液位计静压式液位变送器，将扩散硅充油芯体封装在不锈钢壳体内，前端防护帽起保护传感器膜片的作用，也能使液体流畅地接触到膜片，防水导线与外壳密封连接，通气管在电缆内与外界相连，内部结构防结露设计。
4、差压式液位计（双法兰液位计）差压液位变送器就是通过测量高低压力差，再由转换部件转换成电流信号传送到控制室的电器元件。
差压式液位计主要用于密闭有压容器的液位测量。
差压的大小同样代表了液位高度的大小。
用差压计测量气、液两相之间的差压值来得知液位高低。
二、磁翻板液位计5、磁翻板液位计又叫磁浮子液位计，磁翻柱液位计。
前言：本篇文库主要内容是：液位变送器的概念、类型、选型、使用注意。
从这4方面逐步讲解分析，使得大家的理解能够更深入更透彻，依照图示，理解起来简单明了。
把变送器与传感器的概念对比说明，主要谈液位变送器的相关知识。
欢迎参考分享本文库。
以下所有版权为安徽赛科环保科技液位计-液位变送器厂家供应整理。
什么叫变送器？变送器的概念是将非标准电信号转换为标准电信号的仪器，传感器则是将物理信号转换为电信号的器件，过去常讲物理信号，现在其他信号也有了。
一次仪表指现场测量仪表或基地控制表，二次仪表指利用一次表信号完成其他功能：诸如控制，显示等功能的仪表。
输出为标准信号的传感器。
这个术语有时与传感器通用。
变送器将传感信号转换为统一的标准信号：0/4-20mADC,1-5VDC,0-10VDc 变送器：除有传感的功能之外还有放大整形的功能，输出为标准的控制信号．如：4－20mA 输出为标准信号的传感器。
变送器种类很多,总体来说就是由变送器发出一种信号来给二次仪表使二次仪表显示测量数据。
将物理测量信号或普通电信号转换为标准电信号输出或能够以通讯协议方式输出的设备。
一般分为：温度/湿度变送器，压力变送器，差压变送器，液位变送器，电流变送器，电量变送器，流量变送器，重量变送器等。
变送器——遵循一个物理定律（或实验数学模型）将物理量的变化转化成4-20mA等标准信号的装置。
1、液位变送器的概念液位变送器，可称为液位计的显示仪表，可简称为液位计，不包含其液位传感器的部件。
液位变送器液位测量通常指对工业生产过程中封闭式或敞开容器中液位的高度进行检测；液位变送器的运用十分的广泛，是对压力变送器技术的延伸和发展，根据不同比重的液体在不同高度所产生压力成线性关系的原理，实现对水、油及糊状物的体积、液高、重量的准确测量和传送。
使用被测介质广泛，可测油、水及与316不锈钢兼容的糊状物，具有一定的防腐能力。
延伸理解——液位传感器：基于所测液体静压与该液体的高度成比例的原理，采用国外先进的隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为4～20mA／１～５ＶＤＣ）。
液位传感器原理：用静压测量原理——当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ= ρ.g.H + Po式中：P ：变送器迎液面所受压力ρ：被测液体密度g ：当地重力加速度Po ：液面上大气压H ：变送器投入液体的深度同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压Po 与传感器的负压腔相连，以抵消传感器背面的Po ，使传感器测得压力为：ρ.g.H ，显然, 通过测取压力P ，可以得到液位深度。
2、液位变送器类别：1.压力类：差压式、双法兰、单法兰、投入式、静压式、吹泡式2.雷达类：非接触式雷达、导波雷达式3.超声波：超声波、外贴式超声波式4.射线类：中子、γ射线、a射线式5.浮子类：浮筒、浮球、钢带、伺服式6.光电类：光纤、激光、光导式7.磁子类：磁翻板、磁浮子、磁致伸缩式8.其他：电容、射频导纳、阻带、玻璃管电阻、电接点、感温式等。
1）、浮球式液位变送器浮球式液位变送器由磁性浮球、测量导管、信号单元、电子单元、接线盒及安装件组成。
一般磁性浮球的比重小于0.5，可漂于液面之上并沿测量导管上下移动。
导管内装有测量元件，它可以在外磁作用下将被测液位信号转换成正比于液位变化的电阻信号，并将电子单元转换成4～20mA或其它标准信号输出。
该变送器为模块电路，具有耐酸、防潮、防震、防腐蚀等优点，电路内部含有恒流反馈电路和内保护电路，可使输出最大电流不超过28mA，因而能够可靠地保护电源并使二次仪表不被损坏。
2）、浮筒式液位变送器浮筒式液位变送器是将磁性浮球改为浮筒，它是根据阿基米德浮力原理设计的。
浮筒式液位变送器是利用微小的金属膜应变传感技术来测量液体的液位、界位或密度的。
它在工作时可以通过现场按键来进行常规的设定操作。
3）、静压液位变送器该变送器利用液体静压力的测量原理工作。
它一般选用硅压力测压传感器将测量到的压力转换成电信号，再经放大电路放大和补偿电路补偿，最后以4～20mA或0～10mA电流方式输出。
赛科环保LD187-S静压投入式液位变送器，选用进口芯片封装而成。
该产品采用特制的防水通气电缆。
进行防结露的特殊处理，封装严密可靠，并利用先进的电路线性和温度补偿技术，使其线性更佳，温漂系数更低，抗干扰更强，测量准确，稳定性好，可直接投入水、油等液体（包括腐蚀性液体）中长期使用。
测量范围0～0.5～200mH2O温漂系数小于±0.01%FS/℃稳定性小于0.2%FS/年、0.5%FS/年3、液位变送器的的选型注意选择液位计时应考虑以下因素：(1)测量对象，如被测介质的物理和化学性质，以及工作压力和温度、安装条件、液位变化的速度等；(2)测量和控制要求，如测量范围、测量(或控制)精确度、显示方式、现场指示、远距离指示、与计算机的接口、安全防腐、可靠性及施工方便性。
在进行液位计选型的时候有一个很重要的因素是—差压式液位变送器，它是安装在液体容器的底部，通过表压信号反映液位高度。
在制药、食品、化工行业液位测量控制过程中，盛装液体的容器经常处于有压的情况下工作，此时常规的静压式液位变送器变不能满足测量要求，由于在传感器电路和结构上的改进，提高了差压液位测量技术在制药和食品行业的实用价值。
现在，这种新型液位测量技术已被制药、食品及其它行业领域应用。
液位变送器在生产的时候有很多的于行业规范和标准的要求，需要进行特殊环境的工艺处理，既要求量程小、精度高，又要求耐高温、耐腐蚀及高过载承受能力的液位变送器。
所以在液位计选型的时候一定明确业危机的适用范围。
4、液位变送器的使用注意测量高温高压液位可以选用内插或外接式电容液位计或同位素液位计。
采用浮筒液位计在测量范围的下限和上限大约20%的范围不准，因为液体在高温高压下的密度和浮筒液位计在出厂标定时的密度不同，所以产生误差。
由于在合成氨厂，经常测量32MPa、15MPa 的容器的液位,所以高压液位的测量一般仪表很难测量准确。
A、雷达液位计使用注意1）雷达液位计天线的轴线应与液位的反射表面垂直。
2）槽内的搅拌阀、槽壁的黏附物和阶梯等物体，如果在雷达液位计的信号范围内，会产生干扰的反射波，影响液位测量。
3）喇叭型的雷达液位计的喇叭口要超过安装孔的内表面一定的距离（>10mm）。
棒式液位计的天线要伸出安装孔，安装孔的长度不能超过100mm。
对于圆型或椭圆型的容器，应装在离中心为1/2R（R为容器半径）距离的位置，不可装在圆型或椭圆型的容器顶的中心处，否则雷达波在容器壁的多重反射后，汇集于容器顶的中心处，形成很强的干扰波，会影响准确测量。
4）对液位波动较大的容器的液位测量，可采用附带旁通管的液位计，以减少液位波动的影响.5）缆式雷达在应用中出现的故障85%是安装不当造成，14.5%的的故障是参数设置不合适造成，0.5％的故障是仪表自身原因引起。
B、磁致伸缩液位计使用注意此类文章本公司仪器仪表知识里已有说明，在此不再赘述。
只要在百度上搜这个标题或者在本站搜索资讯栏里输入，即可找到。
C、超声波液位计使用注意一般从它的安装上来入手说明，因为安装不正确起了很重要的测量关键。
1）安装位置要尽可能选择液面平稳、料面平整的位置，同时远离扶梯、进料口、出料口，尽可能与容器壁保持较远的距离，远离搅拌器。
2）安装接口要求开口尺寸足够大，当为法兰安装时，法兰下面的接管长度要设计合理。
①对于我公司的10米、12米量程的液位计|物位计，接管长度应不大于15cm，选择DN80以上的法兰口。
②对于15米、20米、30米和40米量程的液位计|物位计，接管长度应不大于20cm；选择DN200以上的法兰口。
③对于8米以下量程的液位计|物位计，对接管长度无要求，可适当设计，以消除盲区的影响，并选择DN65以上的法兰口。
④对于8米以下量程的液位计|物位计，对接管长度无要求，可适当设计，以消除盲区的影响，并选择DN65以上的法兰口。
D、磁翻板液位计使用注意1) 磁翻板液位计安装必须垂直，磁翻板液位计与容器引管间应装有球阀，便于检修和清洗；磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；2) 介质内不应含有固体杂质或磁性物质，以免对浮子造成卡阻；3) 使用前应先用校正磁钢将零位以下的小球置成红色，其它球置成白色；4) 打开底法兰，装入磁性浮子（注意：重端带磁性一端向上，不能倒装。
）；5) 调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管（运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性），观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行（腐蚀性等特殊液体除外）；E、玻璃管液位计安装使用注意事项（双色石英）1、玻璃管液位计在运输、搬运及安装时，不可撞击或敲打，以防玻璃管和玻璃片破碎。
2、待安装后，当介质温度很高时，不要马上开启阀门，应预热20-30分钟，待玻璃管有一定温度后，再缓慢开启阀门。
阀门开启程序：先缓慢开启上阀门，再缓慢开启下阀门，使被测介质慢慢进入玻璃管内。
3、在使用中，应定期清洗玻璃管内外壁污垢，以保持液位显示清晰。
清洗程序：先关闭与容器连接的上、下阀门，打开排污阀，放净玻璃管内残液，使用适当清洗剂或采用长杆毛刷拉擦方法，清除管内壁污垢。
4、如果石英管断裂或挂垢严重需要更换时，具体步骤：拆下表体，拧开两端螺帽和螺母，用木棍将石英玻璃管从一端向另一端敲击，取出石墨环，将新石英管装入，再将石墨环套在石英管上，等距嵌入表体内，拧紧两端螺母及螺帽，确认无渗漏后，即可投入运行。
总结：从以上液位变送器的概念，种类，选型及使用注意中，我们可以深刻的了解到它们的日常应用范围，如何选用等知识。
