【CN209915003U】一种高效的炒货翻炒装置【专利】

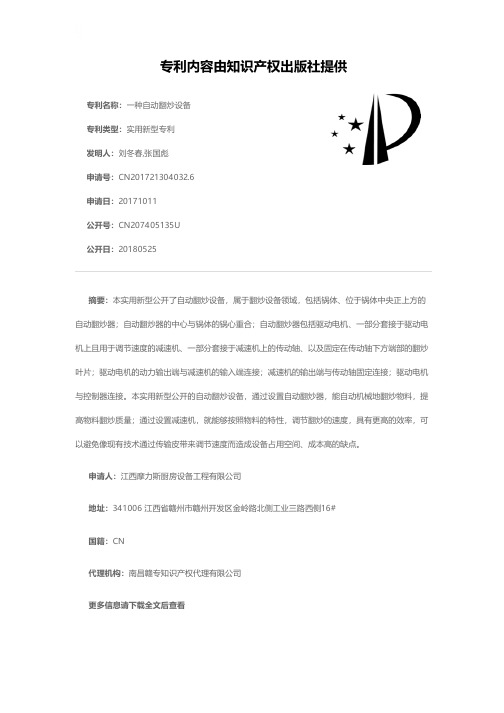

专利名称：一种自动翻炒设备专利类型：实用新型专利
发明人：刘冬春,张国彪
申请号：CN201721304032.6申请日：20171011
公开号：CN207405135U
公开日：
20180525
专利内容由知识产权出版社提供
摘要：本实用新型公开了自动翻炒设备，属于翻炒设备领域，包括锅体、位于锅体中央正上方的自动翻炒器；自动翻炒器的中心与锅体的锅心重合；自动翻炒器包括驱动电机、一部分套接于驱动电机上且用于调节速度的减速机、一部分套接于减速机上的传动轴、以及固定在传动轴下方端部的翻炒叶片；驱动电机的动力输出端与减速机的输入端连接；减速机的输出端与传动轴固定连接；驱动电机与控制器连接。

本实用新型公开的自动翻炒设备，通过设置自动翻炒器，能自动机械地翻炒物料，提高物料翻炒质量；通过设置减速机，就能够按照物料的特性，调节翻炒的速度，具有更高的效率，可以避免像现有技术通过传输皮带来调节速度而造成设备占用空间、成本高的缺点。

申请人：江西摩力斯厨房设备工程有限公司
地址：341006 江西省赣州市赣州开发区金岭路北侧工业三路西侧16#
国籍：CN
代理机构：南昌赣专知识产权代理有限公司
更多信息请下载全文后查看。

专利名称：一种干货翻炒装置专利类型：发明专利
发明人：张松彬
申请号：CN201711125225.X 申请日：20171114
公开号：CN109770392A
公开日：
20190521
专利内容由知识产权出版社提供
摘要：本发明创造提供了一种干货翻炒装置，包括翻炒箱和位于翻炒箱下方的操作箱，所述操作箱内设有齿轮，所述齿轮与位于操作箱底板上的电机相连，所述齿轮两侧设有第一齿条和第二齿条，所述第一齿条和第二齿条的底端分别向下延伸并穿过操作箱底板，所述第一齿条和第二齿条的顶端竖直向上延伸并穿过操作箱顶板，且第一齿条和第二齿条的顶端分别通过弹簧与翻炒箱底板连接，所述翻炒箱底板内部设有加热管，本发明所述的一种干货翻炒装置自动化程度高，提高了工作效率，同时，隔板和筛网的设计可以将干货分选，分层翻炒，达到对尺寸相似的干货同时完成翻炒的目的，节约热源。

申请人：张松彬
地址：312500 浙江省绍兴市新昌县羽林街道央于村
国籍：CN
代理机构：天津滨海科纬知识产权代理有限公司
代理人：李纳
更多信息请下载全文后查看。

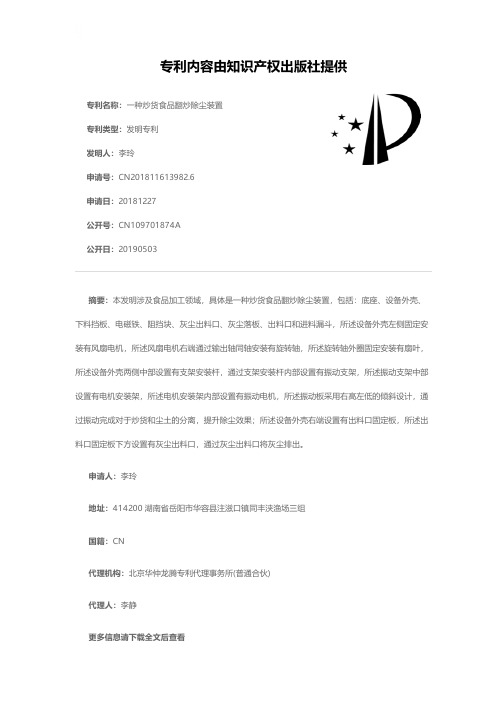

专利名称：一种炒货食品翻炒除尘装置专利类型：发明专利
发明人：李玲
申请号：CN201811613982.6
申请日：20181227
公开号：CN109701874A
公开日：
20190503
专利内容由知识产权出版社提供
摘要：本发明涉及食品加工领域，具体是一种炒货食品翻炒除尘装置，包括：底座、设备外壳、下料挡板、电磁铁、阻挡块、灰尘出料口、灰尘落板、出料口和进料漏斗，所述设备外壳左侧固定安装有风扇电机，所述风扇电机右端通过输出轴同轴安装有旋转轴，所述旋转轴外圈固定安装有扇叶，所述设备外壳两侧中部设置有支架安装杆，通过支架安装杆内部设置有振动支架，所述振动支架中部设置有电机安装架，所述电机安装架内部设置有振动电机，所述振动板采用右高左低的倾斜设计，通过振动完成对于炒货和尘土的分离，提升除尘效果；所述设备外壳右端设置有出料口固定板，所述出料口固定板下方设置有灰尘出料口，通过灰尘出料口将灰尘排出。

申请人：李玲
地址：414200 湖南省岳阳市华容县注滋口镇同丰浃渔场三组
国籍：CN
代理机构：北京华仲龙腾专利代理事务所(普通合伙)
代理人：李静
更多信息请下载全文后查看。

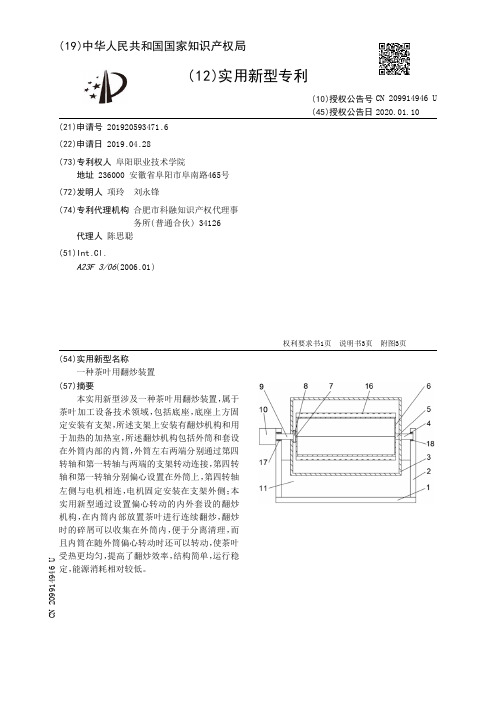

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920593471.6(22)申请日 2019.04.28(73)专利权人 阜阳职业技术学院地址 236000 安徽省阜阳市阜南路465号(72)发明人 项玲　刘永锋　(74)专利代理机构 合肥市科融知识产权代理事务所(普通合伙) 34126代理人 陈思聪(51)Int.Cl.A23F 3/06(2006.01)(54)实用新型名称一种茶叶用翻炒装置(57)摘要本实用新型涉及一种茶叶用翻炒装置，属于茶叶加工设备技术领域，包括底座，底座上方固定安装有支架，所述支架上安装有翻炒机构和用于加热的加热室，所述翻炒机构包括外筒和套设在外筒内部的内筒，外筒左右两端分别通过第四转轴和第一转轴与两端的支架转动连接，第四转轴和第一转轴分别偏心设置在外筒上，第四转轴左侧与电机相连，电机固定安装在支架外侧；本实用新型通过设置偏心转动的内外套设的翻炒机构，在内筒内部放置茶叶进行连续翻炒，翻炒时的碎屑可以收集在外筒内，便于分离清理，而且内筒在随外筒偏心转动时还可以转动，使茶叶受热更均匀，提高了翻炒效率，结构简单，运行稳定，能源消耗相对较低。

权利要求书1页 说明书3页 附图3页CN 209914946 U 2020.01.10C N 209914946U权　利　要　求　书1/1页CN 209914946 U1.一种茶叶用翻炒装置，包括底座（1），底座（1）上方固定安装有支架（2），其特征在于：所述支架（2）上安装有翻炒机构和用于加热的加热室（11），所述翻炒机构包括外筒（3）和套设在外筒（3）内部的内筒（6），外筒（3）左右两端分别通过第四转轴（9）和第一转轴（4）与两端的支架（2）转动连接，第四转轴（9）和第一转轴（4）分别偏心设置在外筒（3）上，第四转轴（9）左侧与电机（10）相连，电机（10）固定安装在支架（2）外侧。

专利名称：一种中药材加工高效炒药装置专利类型：实用新型专利
发明人：王科
申请号：CN201921232285.6
申请日：20190731
公开号：CN210844308U
公开日：
20200626
专利内容由知识产权出版社提供
摘要：本实用新型涉及中药材原料加工用装置技术领域，具体涉及一种中药材加工高效炒药装置，包括支架、炒制箱、箱盖、驱动机构，驱动机构包括转动座、移动驱动装置、连接头、转动臂。

本实用新型的有益效果：通过驱动机构，驱动转轴往复转动，进而使放置槽内的中药原料能够进行翻动，实现翻炒，相较于现有技术，炒制箱的摆动幅度更大，使得翻炒效率更高，同时即便放置槽内物料产生堆积时，也不会产生侧倾现象，因此炒制过程更顺畅。

申请人：安徽惠丰国药有限公司
地址：236000 安徽省亳州市经济开发区合欢路99号
国籍：CN
代理机构：合肥方舟知识产权代理事务所(普通合伙)
代理人：朱荣
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201921382764.6(22)申请日 2019.08.24(73)专利权人 江西傻大哥食品有限公司地址 341600 江西省赣州市信丰县工业园脐橙产业基地(72)发明人 熊长根　(74)专利代理机构 苏州润桐嘉业知识产权代理有限公司 32261代理人 李蓉蓉(51)Int.Cl.A23N 12/10(2006.01)A23N 12/12(2006.01)(54)实用新型名称一种新型坚果翻炒机(57)摘要本实用新型涉及坚果加工领域，尤其涉及一种新型坚果翻炒机,包含箱体，所述箱体固定在机架上，所述箱体上方固定有进料漏斗，所述箱体内部固定有在箱体内部滚动的滚筒，所述箱体一侧固定有电机，所述电机输出端与滚筒相固定，所述滚筒顶部设有进料口，所述箱体下方还固定有出料管，所述箱体内壁上还固定有电热板，所述箱体下方还固定有多个热风机，所述箱体顶部还固定有出气管。

通过本装置实现坚果的快速翻炒，并且可以持续的添加并翻炒坚果，进一步的提高坚果的翻炒效率。

权利要求书1页 说明书4页 附图6页CN 211020931 U 2020.07.17C N 211020931U1.一种新型坚果翻炒机,包含箱体，其特征在于：所述箱体固定在机架上，所述箱体上方固定有进料漏斗，所述进料漏斗上设有电磁阀，所述箱体内部固定有在箱体内部滚动的滚筒，所述滚筒通过滚筒两侧的支撑机构固定在箱体内部，所述滚筒上均匀分布有通风孔，所述滚筒内壁上还均匀固定有多块分隔板，所述箱体一侧固定有电机，所述电机输出端与滚筒相固定，所述滚筒顶部设有进料口，所述进料口正对前述进料漏斗底部，所述进料口两侧的滚筒外壁上固定有滑槽，所述滑槽上设有与滑槽滑动连接的滑板，所述滑板上两侧固定有固定块，所述滑槽上均固定有与滑板配合使用的固定机构，所述箱体内壁上方正对前述固定块的位置固定有进料口关门机构，所述关门机构包含固定在箱体内壁上的气缸Ⅰ，所述气缸Ⅰ输出端固定有推块Ⅰ，所述箱体内壁底部固定进料口开门机构，所述进料口开门机构包含固定在箱体内壁的气缸Ⅱ，所述气缸Ⅱ输出端连接有推块Ⅱ，所述箱体下方还固定有出料管，所述出料管正对前述进料漏斗，所述箱体下方还固定有多个热风机，所述箱体内壁上还固定有电热板，所述箱体顶部还固定有出气管。
