宁波市技能教师组电子电工模拟试题1

宁波电工考试试题及答案一、单项选择题（每题2分，共20分）1. 电工作业中，以下哪种操作是正确的？A. 直接用手接触裸露的电线B. 使用绝缘手套进行操作C. 同时操作多个电源开关D. 在潮湿环境下进行电工作业答案：B2. 电流通过人体时，最危险的电流是：A. 交流电流B. 直流电流C. 脉冲电流D. 低频电流答案：A3. 电路中，电阻的单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：A4. 以下哪种材料不适合用作绝缘材料？A. 橡胶B. 塑料C. 玻璃D. 金属答案：D5. 在三相电路中，星形连接的中性点接地方式是：A. TN-CB. TN-SC. TN-C-SD. TT答案：B6. 以下哪种工具不是电工常用工具？A. 螺丝刀B. 万用表C. 钳子D. 电锯答案：D7. 电路中，电容器的主要作用是：A. 储存电荷B. 储存能量C. 储存电流D. 储存电压答案：A8. 电路中，电感器的主要作用是：A. 储存电荷B. 储存能量C. 阻碍电流变化D. 阻碍电压变化答案：C9. 以下哪种情况会导致电路短路？A. 电路中存在电阻B. 电路中存在电感C. 电路中存在电容D. 电路中存在导线直接连接电源两端答案：D10. 电路中，欧姆定律的公式是：A. V = IRB. I = VRC. R = VID. V = RI答案：A二、多项选择题（每题3分，共15分）11. 以下哪些因素会影响电路的电阻？A. 材料B. 长度C. 横截面积D. 温度答案：ABCD12. 以下哪些设备需要使用三相电源？A. 家用冰箱B. 工业电机C. 家用空调D. 电脑答案：BC13. 以下哪些措施可以防止电路过载？A. 使用额定电流较高的保险丝B. 合理布局电路C. 定期检查电路D. 使用低功率设备答案：ABC14. 以下哪些情况需要使用接地保护？A. 金属外壳的电器B. 非金属外壳的电器C. 移动式电器D. 固定式电器答案：AC15. 以下哪些设备属于电工安全防护设备？A. 绝缘手套B. 绝缘鞋C. 护目镜D. 电焊面罩答案：ABC三、判断题（每题1分，共10分）16. 电工作业时，可以不穿戴绝缘防护用品。

宁波电工考试试题及答案一、单项选择题（每题2分，共20分）1. 电路中电流的单位是（）。

A. 伏特B. 欧姆C. 安培D. 瓦特答案：C2. 电阻的单位是（）。

A. 欧姆B. 伏特C. 安培D. 瓦特答案：A3. 交流电的频率是（）。

A. 50HzB. 60HzC. 100HzD. 120Hz答案：A4. 电路中电压的单位是（）。

A. 欧姆B. 安培C. 伏特D. 瓦特答案：C5. 电路中功率的单位是（）。

A. 欧姆B. 安培C. 伏特D. 瓦特答案：D6. 电路中电能的单位是（）。

A. 焦耳B. 欧姆C. 安培D. 瓦特答案：A7. 电路中电流的计算公式是（）。

A. I = V/RB. I = V * RC. I = R * VD. I = V^2 / R答案：A8. 电路中电阻的计算公式是（）。

A. R = V/IB. R = V * IC. R = I/VD. R = V^2 / I答案：A9. 电路中功率的计算公式是（）。

A. P = V * IB. P = V/IC. P = I^2 * RD. P = V^2 / R答案：A10. 电路中电能的计算公式是（）。

A. W = V * I * tB. W = V^2 / R * tC. W = I^2 * R * tD. W = V * R * t答案：A二、多项选择题（每题3分，共15分）11. 以下哪些是电工工具（）。

A. 螺丝刀B. 万用表C. 扳手D. 电焊机答案：A, B, C, D12. 以下哪些是电路的基本组成部分（）。

A. 电源B. 电阻C. 导线D. 开关答案：A, B, C, D13. 以下哪些是电路的状态（）。

A. 开路B. 短路C. 断路D. 通路答案：A, B, C, D14. 以下哪些是电路的保护装置（）。

A. 熔断器B. 过载保护器C. 漏电保护器D. 断路器答案：A, B, C, D15. 以下哪些是电路的连接方式（）。

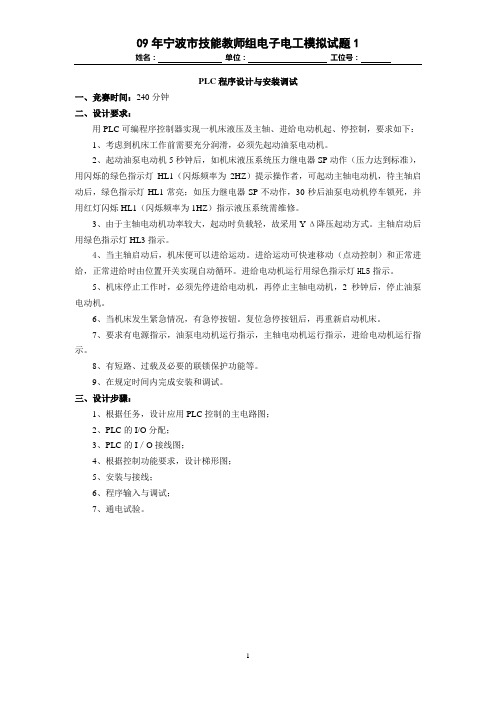

PLC程序设计与安装调试一、竞赛时间：240分钟二、设计要求：用PLC可编程序控制器实现一机床液压及主轴、进给电动机起、停控制，要求如下：1、考虑到机床工作前需要充分润滑，必须先起动油泵电动机。

2、起动油泵电动机5秒钟后，如机床液压系统压力继电器SP动作（压力达到标准），用闪烁的绿色指示灯HL1（闪烁频率为2HZ）提示操作者，可起动主轴电动机，待主轴启动后，绿色指示灯HL1常亮；如压力继电器SP不动作，30秒后油泵电动机停车锁死，并用红灯闪烁HL1（闪烁频率为1HZ）指示液压系统需维修。

3、由于主轴电动机功率较大，起动时负载轻，故采用Y-Δ降压起动方式。

主轴启动后用绿色指示灯HL3指示。

4、当主轴启动后，机床便可以进给运动。

进给运动可快速移动（点动控制）和正常进给，正常进给时由位置开关实现自动循环。

进给电动机运行用绿色指示灯HL5指示。

5、机床停止工作时，必须先停进给电动机，再停止主轴电动机，2秒钟后，停止油泵电动机。

6、当机床发生紧急情况，有急停按钮。

复位急停按钮后，再重新启动机床。

7、要求有电源指示，油泵电动机运行指示，主轴电动机运行指示，进给电动机运行指示。

8、有短路、过载及必要的联锁保护功能等。

9、在规定时间内完成安装和调试。

三、设计步骤：1、根据任务，设计应用PLC控制的主电路图；2、PLC的I/O分配；3、PLC的I／O接线图；4、根据控制功能要求，设计梯形图；5、安装与接线；6、程序输入与调试；7、通电试验。

1、设计PLC控制系统主电路图2、（3、绘制PLC的I／O接线图：4、梯形图。

本套试卷为电工精选题库，总共300道题！题目几乎覆盖电工常考的知识点。

题库说明：本套电工题库包含（单项选择题200道，多选题50道，判断题50道）一、单选题(共计200题,每题1分)1.Ⅰ类电动工具的绝缘电阻要求不低于( )MΩ。

A. 1B. 2C. 3答案:B2. 生产过程中所产生静电的静电电位可高达( )以上。

A.上万伏B.数于伏C.数百伏D.数十伏答案:A3. 电容三点式正弦波振荡器属于( )振荡电路。

A.RCB.LCC.RLD.石英晶体答案:B4. 重瓦斯动作后,跳开变压器( )断路器。

A.高压侧B.两边C.低压侧答案:B5. 带电.停电配合作业的项目,当带电.停电作业工序转换时,双方工作负责人应进行( ),确认无误后,方可开始工作。

A.口头交代B.安全技术交接C.任务交接D.签字确认答案:B6. 在实际应用中，常用( )定为设备的额定容量，并标在铭牌上。

A.有功功率PB.无功功率QC.视在功率S答案:C7. 直流电动机的调速方法有( )种。

A. 1B. 2C. 3D. 4答案:C8. 在中性点不接地的电力系统中，当一相出现接地故障时，其他相线对接地点的电压为( )。

A.零B.相电压C.线电压D.√3倍的线电压答案:C9. 变压器的额定电流为通过绕组线端的电流，即为( )的有效值。

A.线电流B.相电流C.最小电流D.最大电流答案:A10. 电流互感器二次侧串联的电流线圈不能( )。

A.过小B.过大C.过多D.过少答案:C11. 均匀磁介质中磁场强度与磁导率( )。

A.成正比B.成反比C.相等D.无关答案:D12. 跨越街道的低压接户线至路面中心的垂直距离，在通车困难的街道.人行道不应低于( )。

A.2mB. 2.5mC.3mD. 3.5m答案:D13. 当车间电气火灾发生时,应首先切断电源,切断电源的方法是( )。

A.拉开刀开关B.拉开断路器或者磁力开关C.报告负责人请求断总电源答案:B14. 供电企业和用户应当在供电前根据( )签订供电合同。

本套试卷为电工精选题库，总共500道题！本套题库全国通用，题型为常考题。

题库说明：本套电工题库包含（单项选择题350道，多选题50道，判断题100道）一、单选题(共计350题,每题1分)1.判断电流产生的磁场的方向用( )。

A.左手定则B.右手定则C.电动机定则D.安培定则答案:D2. 当电压为5V时，导体的电阻值为5欧，那么当电阻两端电压为2V时，导体的电阻值为( )欧。

A.10B. 5C. 2答案:B3. 在电阻串联电路中，电压分配与电阻( )。

A.相等B.之和C.之差D.成正比答案:D4. 能及时消除人体静电积聚并防止由静电引起的着火.爆炸等危害的鞋是:( )。

A.防静电鞋B.电绝缘鞋C.导电鞋答案:B5. 在室外构架上工作应在工作地点邻近带电部分的横梁上,以及与之邻近的可能误登的架构上悬挂( )。

A.止步.高压危险B.禁止合闸,有人工作C.在此工作答案:A6. 安全标志是提示人们识别.警惕( )因素,对防止人们偶然触及或过分接近带电体而触电具有重要作用。

A.安全B.危险C.危害答案:B7. 修理变压器时，若保持额定电压不变，而一次绕组匝数比原来少了一些，则变压器的空载电流与原来相比( )。

A.减少一些B.增大一些C.小于答案:A8. SF6负荷开关的灭弧能力较SF6断路器( )。

A.强B.弱C.相同答案:B9. 电气设备的保护措施有哪些？( )A.绝缘保护.接地保护.过电压保护。

B.绝缘保护.接地保护.过电流保护。

C.绝缘保护.过电压保护.过电流保护。

D.接地保护.过电压保护.过电流保护。

答案:C10. 规程规定:35kV电网中接地电流大于10A时,中性点接地方式采用( )。

A.直接接地B.经电阻接地C.经消弧线圈接地答案:C11. 电感的单位换算，正确的是( )。

A.1H=10mHB.1H=102mHC.1H=103mHD.1H=105mH答案:C12. 在铝绞线中加入钢芯的作用是( )。

本套试卷为电工精选题库，总共500道题！本套题库全国通用，题型为常考题。

题库说明：本套电工题库包含（单项选择题350道，多选题50道，判断题100道）一、单选题(共计350题,每题1分)1.结论和给定条件相反的逻辑是( )。

A.与B.或C.与非D.非答案:D2. 一般情况下,直线杆横担和杆顶支架装在( )。

A.受电侧B.拉线侧C.供电侧答案:A3. SF6断路器灭弧室的含水量应小于( )A.150ppm;B.200ppm;C.250ppm.答案:A4. 配电变压器低压中性点的接地叫做( )。

A.保护接地B.重复接地C.防雷接地D.工作接地或系统接地答案:D5. 手车式开关柜,小车已拉出,开关断开,于本室内接地刀闸闭合,称之为( )状态。

A.运行B.备用C.检修答案:C6. 电压继电器的文字符号为( )。

A.KCB.KMC.KV答案:C7. 电容器上的电压升高过程是电容器中电场建立的过程,在此过程中,它从( )吸取能量。

A.电容B.高次谐波C.电源D.电感答案:C8. 电感的国际单位是( )。

A.法拉(F)B.欧姆(?)C.亨利(H)D.瓦特(W)答案:C9. 在电气线路装置时,导线与导线或导线与电气螺栓之间的连接最易引发火灾的连接工艺是( )。

A.铜线与铝线绞接B.铝线与铝线绞接C.铜铝过渡接头压接答案:A10. 运行过程中易发生过负荷和需要防止起动或自起动时间过长的电动机应装设( )。

A.过负荷保护B.低电压保护C.失步保护D.电流速断保护答案:A11. 感应式仪表主要用于计量( )。

A.交流电能B.直流电能C.交流电压D.交流电流答案:A12. ( )，只有在发生短路事故时或者在负荷电流较大时，变流器中才会有足够的二次电流作为继电保护跳闸之用。

A.交流电压供给操作电源B.变流器供给操作电源C.直流操作电源答案:B13. 与平板电容器电容量大小关系最小的因素是( )。

A.极板间距离B.两极板面积C.极板材料D.介质材料答案:C14. 按照计数方法,电工仪表主要分为指针式仪表和( )式仪表。

本套试卷为电工精选题库，总共200道题！题目几乎覆盖电工常考的知识点。

题库说明：本套电工题库包含（单项选择题100道，判断题100道）一、单选题(共计100题,每题1分)1.低压脱扣器的瞬动脱扣器在线路上是作为( )保护使用。

A.过载B.短路C.失压D.欠压答案:B2. 母乳营养价值高的原因之一是( )。

A.含饱和脂肪酸B.钙磷比例合适C.钙磷比例不合适D.不含乳糖答案:B3. 110KV及以下线路保护测控装置不具备( )功能。

A.三相一次或二次重合闸B.过电流保护C.断路器保护D.过负荷保护答案:C4. 电动汽车充电前按照操作流程应首先( )。

A.充电枪与车辆连接,并确保连接可靠B.点击充电桩待机界面进入选择充电界面。

C.在充电界面,选择预充电金额D.在选择充电方式界面,点击选择不同方式充电的图答案:A5. 对于交联聚乙烯绝缘电缆，由于导体表面的毛刺和突起.绝缘层中杂质等形成绝缘层中电场分布畸变，导致绝缘树枝状老化的现象，称为( )。

A.水树枝B.电树枝C.电化树枝答案:B6. 钳形电流表是利用( )的原理制造的。

A.电流互感器B.电压互感器C.变压器答案:A7. 在( )上严禁通过工作电流,且严禁断线。

A.N线B.PE.线C.火线E.线C.火线D.相线8. 如图所示为正弦交流电压波形图，则该电压的有效值为( )v。

A.200B.141.4C.0.28D.0.14答案:B9. 作为电气工作者，员工必须熟知本工种的( )和施工现场的安全生产制度，不违章作业。

A.生产安排B.安全操作规程C.工作时间答案:B10. 通电导体在磁场中受力的大小与导体中电流( )。

A.成正比B.成反比C.无关D.相等答案:A11. SF6断路器的特点之一是( )。

A.开断电流大B.断口耐压低C.开断电流小答案:A12. 低压电器是指额定电压为( )的电器。

A.0.66kV～1kVB.400V及以下C.1kV及以上D.750V及以上答案:B13. 绝缘摇表的输出电压端子L.E.G的极性( )。

（整理）宁波市电工电子技能竞赛应知模拟试题.各位指导教师及参赛选手：网上公布的这套模拟理论题，希望认真做一下，让学生不仅要知其然、更要知其所以然。

市技能大赛的理论考试题基本出于这些模拟题目中，但部分原题会稍作修改，提供的参考答案个别也有误，希望不要全抄全背，以免影响成绩。

宁波市电工电子专业理事会提供2011年2月21日2011年宁波市技能大赛电子电工专业学生竞赛应知模拟试题由宁波市电工电子专业理事会提供一、选择题：1、在下左图中，A 、B 间有4个电阻串联，且R 2＝R 4，电压表V 1示数为8V ，V 2示数为12V ，则AB 之间电压U AB 应是（）。

A 、6VB 、20VC 、24VD 、无法确定2、如上右图所示电路，C 1 = C 2 = C 3 = 3uF ，求S 1、S 2合上前后的电路总电容C 之比为A 、1/3B 、9/1C 、1/9D 、3/13、用电压表测得电路端电压为0V ，这说明( )。

A 、外电路断路B 、外电路短路C 、外电路上电流比较小D 、电源内电阻为04、灯泡中的灯丝断了，将灯丝搭接起来再用，以下判断正确的是（）。

1）、比原来更亮 2）、搭接处容易烧断，其他地方不易烧断3）、比原来更暗 4）、搭接处易烧断，其他地方容易烧断A 、1）2）B 、2）4）C 、2）3）D 、1）5、有两个电容器C1=30uF ，耐压16V ；C2=50uF ，耐压16V ，若将它们串联接到32V 电压上，则（）A 、C1被击穿，C2正常B 、两个电容都能正常工作C 、两个电容器都被击穿D 、C2被击穿，C1正常6、在一电路中测得Uab=-5V ，说明a 点的电位比b 点的电位( )。

A 、高B 、低C 、一样D 、无法确定7、对同一导体而言，R=U/I 的物理意义是（）A 、加在导体两端的电压越大，则电阻越大；B 、导体中的电流越小，则电阻越大；C 、导体的电阻与电压成正比，与电流成反比；D 、导体的电阻等于两端电压与通过的电流的比。

本套试卷为电工精选题库，总共500道题！本套题库全国通用，题型为常考题。

题库说明：本套电工题库包含（单项选择题350道，多选题50道，判断题100道）一、单选题(共计350题,每题1分)1.对于断路器的直流电磁线圈，合闸或分闸电压小于额定值的( )时，电磁铁不应动作。

A.20%B.30%C.40%D.60%答案:B2. ( )仪表由固定的线圈,可转动的铁芯及转轴.游丝.指针.机械调零机构等组成。

A.磁电式B.电磁式C.感应式答案:B3. 安全工作规程要求人们在户外不要走近断线点( )以内的地段，在户内不要走近断线点4m以内的地段，否则会发生触电事故。

A.4m；B.5m；C.6m；D.8m；答案:D4. 当调整消弧线圈的分接头使得消弧线圈的电感电流等于接地电容电流，则流过接地点的电流为( )A.，称为全补偿。

A.零B.10C. 5答案:A5. 将“110V.100W”和“110V.40W”的两个灯泡串接在220V的电路中,结果是( )。

A.“110V.100W”比“110V.40W”亮B.“110V.100W”比“110V.40W”暗C.“110V.100W”将烧毁D.“110V.40W”将烧毁答案:D6. 变电所设置进线段保护的目的是( )。

A.限制雷电侵入波幅值B.防止进线短路C.稳定进线端电压答案:A7. 电容器组禁止( )。

A.带电合闸B.带电荷合闸C.停电合闸D.合闸答案:B8. 人体直接接触带电设备或线路中的一相时,电流通过人体流入大地,这种触电现象称为( )触电。

A.单相B.两相C.三相答案:A9. 其他接地体与独立避雷针的接地体之地中距离不应( )3m。

A.＞B.＜C.＝D.≥答案:B10. 欧姆定律的表达式为( )。

A.I=U/RB.U=I/RC.I=R/UD.R=I/U答案:A11. 用右手螺旋定则判定长直载流导线的磁场时，右手握住导线，伸直拇指，大拇指指向电流的方向，则四指环绕的方向为( )。

本套试卷为电工精选题库，总共300道题！题目几乎覆盖电工常考的知识点。

题库说明：本套电工题库包含（单项选择题200道，多选题50道，判断题50道）一、单选题(共计200题,每题1分)1.低压供电的电压是( )。

A.220V;B.380V;C.220.380V;D.220.380V，1KV;答案:C2. 变压器运行中如听到内部有“劈啪”声时，说明变压器( )。

A.内部短路B.过负荷C.内部绝缘击穿D.正常运行答案:C3. 三相变压器Dyn11绕组接线相量图中，二次侧线电压超前于一次线电压( )度。

A.30B.60C.90D.120答案:A4. 我国规定的低压照明用户处的容许电压变化范围为( )。

A.±5%B.+5%～-10%C.+10%～-5%D.±10%答案:B5. ( )是容易产生谐波的用电装置。

A.三相异步电动机B.大功率白炽灯C.直流电焊机D.电阻加热炉答案:A6. 在负载为星形连接的电路中，线电压与相电压的关系为( )。

A.U线=U相B.U线=√3U相C.U线=U相／√3D.U线=3U相答案:B7. HK型开启式负荷开关结构简单价格便宜，用于电动机负载时，负荷开关的额定电流应不小于电动机额定电流的( )倍。

A.2；B.3；C.4；D.5；答案:B8. 并联电力电容器的作用是( )。

A.降低功率因数B.提高功率因数C.维持电流D.提高电流答案:B9. 晶体三极管发射结反偏置.集电结处于偏置，晶体三极管处于( )工作状态。

A.放大B.截止C.饱和D.开路答案:B10. 低压供电的电压是( )。

A.220V;B.380V;C.220.380V;D.220.380V.1KV;答案:C11. 三相异步电动机当转差率为1时，此电动机为( )状态。

A.制动状态B.同步运行状态C.堵转状态D.启动状态答案:D12. 发电机并网运行时发电机电压的有效值应等于电网电压的( )。

A.有效值B.最大值C.瞬时值D.平均值答案:A13. 室外照明灯与地面的垂直距离不得小于( )m，墙上允许不小于2.5m。
