火力发电厂水汽化学监督导则1 总则1.1 火力发电厂的水汽化学监督是保证发电设备安全、经济、稳定运行的重要环节之一。
为适应高参数、大容量火电机组迅速发展的需要，特制订本导则。
1.2 为了防止水汽质量劣化引起设备发生事故，必须贯彻“预防为主、质量第一” 的方针，认真做好水汽化学监督全过程的质量管理。
新建火电厂从水源选择，水处理系统设计，设备和材料的选型，安装和调试，直至设备运行、检修和停用的各个阶段都应坚持质量标准，以保证各项水汽质量100%符合本导则规定的标准值，保证热力设备不因腐蚀、结垢、积盐而发生事故。
1.3 各电管(电力)局总工程师领导本局化学监督全过程的质量管理工作。
局总工程师和化学专业工程师应经常了解和掌握全局化学监督情况，协调和落实与化学监督有关的各项工作，总结经验，不断提高化学监督水平。
1.4 火力发电厂基建阶段的化学监督工作应由电力建设公司(局)负责组织及实施。
各项监督工作必须纳入工程进度，其执行情况应作为考核工程质量的依据之一。
1.5 火力发电厂总工程师应组织和领导汽轮机、锅炉、电气、热控、化学专业人员和运行值长共同研究热力设备的腐蚀、结垢等问题，分析原因、明确分工、落实措施，不断提高设备健康水平，防止发生事故。
1.6 要做好火力发电厂水汽化学监督工作，就必须充分发挥化学专责人员的监督职能。
化学专责人员应及时、准确地检测全厂水汽质量和热力设备的腐蚀、结垢、积盐程度。
发现异常时，应向电厂领导书面报告情况、分析原因和提出建议，以防患于未然。
化学专责人员应在总工程师的领导下，督促、检查有关部门按期实现防腐、防垢措施，使水汽质量恢复正常。
必要时，化学专责人员的书面报告可同时抄报电管(电力)局。
1.7 本导则引用标准如下:SD246-88 化学监督制度GB12145-89 火力发电机组及蒸汽动力设备水汽质量标准SD163-85 火力发电厂水汽质量标准DL5000-94 火力发电厂设计规程SDGJ2-85 火力发电厂化学水处理设计技术规定SDJ68-84 电力基本建设火电设备维护保管规程DLJ58-81 电力建设施工及验收技术规范(火力发电厂化学篇)SDJJS03-88 电力基本建设热力设备化学监督导则SD116-84 火力发电厂凝汽器管选材导则SD135-86 火力发电厂锅炉化学清洗导则SD223-87 火力发电厂停(备)用热力设备防锈蚀导则1.8 本导则重申国家和行业标准在水汽化学监督方面的重点内容，并在总结国内外经验的基础上进行了若干补充和修改，是热力设备水汽化学监督全过程质量管理的指导性技术规定。

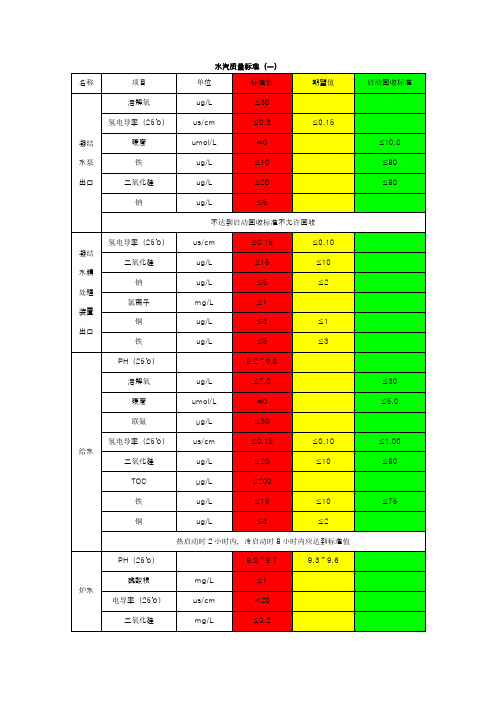

水汽质量标准（一）
水汽质量劣化时的处理
一级处理值——有因杂质造成腐蚀、结垢、积盐的可能性，应在72小时内恢复至标准值；
二级处理值——肯定有因杂质造成腐蚀、结垢、积盐的可能性，应在24小时内恢复至标准值；三级处理值——正在进行快速腐蚀、结垢、积盐，如果4h内水质不好转，应停炉；
在异常处理中的每一级中，如果在规定时间内尚不能恢复正常，则应采用更高一级的处理方法。
.凝结水（凝结水泵出口）水质异常时的处理值
给水水质异常时的处理值
炉水水质异常时的处理值
当出现水质异常时，还应测定炉水中氯离子含量、含钠量、电导率和碱度，查明原因，采取对策。
汽轮机油监督标准
EH油监督标准
变压器油监督标准
发电机组氢气监督标准及周期
入厂润滑油、气体检验项目及标准
环保化验项目及周期
一、石灰石
二、石膏
三、吸收塔浆液
化学入厂药品检验项目。
化学技术监督(火电厂)1 范围本标准规定了化学监督管理的基本规则。
本标准适用于XX 热电厂化学监督的管理。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 474--1983 煤样的制备方法GB 2536--1990 变压器油GB 7252--2000 变压器油中溶解气体和判断导则GB 7595--2000 运行中变压器油质量标准GB 7596--2000 电厂用运行中汽轮机油质量标准GB 11120--1989 汽轮机油GB/T 12145--1999 火力发电机组及蒸汽动力设备水汽质量GB 14541--1993 关于运行油防劣措施的规定GB/T 14542--1993 关于补充油及混油的规定DL/T 561--1995 火力发电厂水汽化学监督导则DL/L 567--1995 火力发电厂燃料试验方法DL/T 712--2000 火力发电厂凝汽器管选材导则DL/T 794--2001 火力发电厂锅炉化学清洗导则SD 223--1987 火力发电厂停（备）用热力设备防锈蚀导则SD 246--1988 化学监督制度Q/XXX 2004--2002 企业综合管理考核规定水电电生字第 52 号火力发电厂水、汽试验方法电力系统油质试验方法3 职责3.1 总工程师职责3.1.1 执行国家、行业、集团公司的有关技术监督的方针、政策、法规、标准和规程等。
3.1.2 组织制定并审定批准本单位有关化学监督的规章条例、技术措施等。
3.1.3 主持化学监督技术研究、分析会议，解决化学监督工作中发现的重大问题，不断提高设备健康水平。
3.2 生技部职责3.2.1 执行各级化学技术监督的方针、政策、法规、标准和规程等。
中国国电集团公司化学技术监督实施细则第一章总则第一条为加强化学技术监督工作，提高设备运行的可靠性，根据国家、电力行业和中国国电集团公司（以下简称集团公司）的有关标准、规程、制度、规定，特制定本细则。
第二条化学技术监督是保证发电设备安全、经济、稳定运行的重要环节之一。
采用适应电力生产发展的科学的管理方法、完善的管理制度和先进的检测手段，准确地对机组运行状况和设备状态进行监督判断，发现和消除设备隐患，防止事故发生。
第三条化学技术监督工作应坚持实事求是的科学态度，不断依靠科技进步，采用和推广成熟、行之有效的新技术，不断提高化学技术监督专业水平。
通过对水、汽、气（氢气、六氟化硫）、油及燃料等的质量监督，防止和减缓设备腐蚀、结垢、积集沉积物及油质劣化，及时发现变压器等充油（气）电气设备潜伏性故障，提高设备的安全性，延长使用寿命，提高机组运行的经济性。
第四条建立健全化学技术监督体系，实行专业管理和行政管理相结合，建立明确的分级、分工负责制和岗位责任制。
各单位、各有关专业都必须协调工作、共同努力切实做好这项工作。
第五条本细则适用于集团公司所属发电企业。
第二章化学技术监督机构与职责第六条集团公司化学技术监督实行三级管理，第一级为中国国电集团公司（技术监督中心），第二级为集团公司所属分（子）公司，第三级为集团公司所属各发电企业。
第七条技术监督中心职责（一）贯彻执行国家及行业有关技术监督的方针政策、法规、标准、规程和集团公司管理制度，监督指导集团公司系统内各发电企业开展化学技术监督工作，保障安全生产、节能减排、技术进步各项工作有序开展。
（二）负责集团公司系统内各发电企业化学技术监督档案管理，收集分析化学技术监督月报表，掌握设备的技术状况，提出优化运行指导意见和整改措施，指导、协调各发电企业完成日常化学技术监督工作。
（三）协助审核化学专业设备技术改造方案、评估机组大修和技改项目实施绩效。
（四）负责开展化学专业技术交流和培训，推广先进管理经验和新技术、新设备、新材料、新工艺。

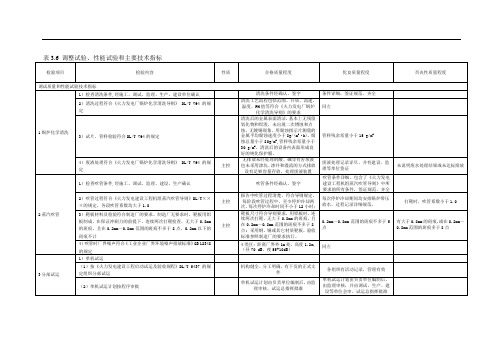

表3.6 调整试验、性能试验和主要技术指标检验项目检验内容性质合格质量程度优良质量程度否决性质量程度调试质量和性能试验技术指标1锅炉化学清洗1）检查清洗条件,经施工、调试、监理、生产、建设单位确认清洗条件经确认、签字条件详细，签证规范、齐全2）清洗过程符合《火力发电厂锅炉化学清洗导则》 DL/T 794的规定清洗工艺流程包括范围、介质、流速、温度、PH值等符合《火力发电厂锅炉化学清洗导则》的要求同左3）试片、管样检验符合DL/T 794的规定清洗后的金属表面清洁，基本上无残留氧化物和焊渣，未出现二次锈蚀和点蚀，无镀铜现象。
用腐蚀指示片测量的金属平均腐蚀速度小于8g/(m2·h)，腐蚀总量小于80g/m2,管样残余垢量小于30 g/m2，清洗后的设备内表面形成良好的钝化保护膜。
管样残余垢量小于15 g/m24）废液处理符合《火力发电厂锅炉化学清洗导则》 DL/T 794的规定主控无排放未经处理的酸、碱等有害废液也未采用渗坑、渗井和漫流的方式排放设有足够容量存放、处理废液装置废液处理记录详尽、并有建设、监理等单位签证未说明废水处理结果或未达标排放2蒸汽吹管1）检查吹管条件,经施工、调试、监理、建设、生产确认吹管条件经确认、签字吹管条件详细，包含了《火力发电建设工程机组蒸汽吹管导则》中所要求的所有条件，签证规范、齐全2）吹管过程符合《火力发电建设工程机组蒸汽吹管导则》DL/T×××的规定，各段吹管系数均大于1.0主控报告中吹管过程清楚、符合导则规定，每阶段吹管过程中，至少停炉冷却两次，每次停炉冷却时间不小于12小时；每次停炉冷却期间均安排锅炉带压放水。
过程记录详细规范。
打靶时，吹管系数小于1.0 3）靶板材料及检验符合制造厂的要求。
制造厂无要求时，靶板用铝板制成，在保证冲刷力的前提下，连续两次打靶检查，无大于0.8mm的斑痕，且在0.2mm～0.8mm范围的斑痕不多于8点，0.2mm以下的斑痕不计主控靶板尺寸符合导则要求，用铝板时，连续两次打靶，无大于0.8mm的斑痕，且在0.2mm～0.8mm范围的斑痕不多于8点; 采用钢、铜或其它材质靶板，验收标准参照制造厂的要求执行。
火力发电厂化学监督技术摘要：火力发电厂化学监督所包含内容具有宽泛性的特征，在实际工作中需要根据实际生产要求做好在线和周期的监督，同时还需要优化工作内容和管理模式，分析总结并掌握特殊性的工作要求，全面提高火力发电厂化学监督管理的效果以及水平，从而使化学监督价值能够得到充分的发挥。
关键词：火力发电厂；化学监督；必要性引言火力发电厂是我国主要的电力供应来源之一，其安全、稳定、高效运营对社会和人民的福利至关重要。
然而，在火力发电厂的生产过程中，化学反应的发生和化学物质的释放不可避免，这些化学物质的有害性和危险性可能会对环境和人体健康造成不良影响。
因此，加强火力发电厂的化学监督技术是非常必要的。
本文旨在探讨火力发电厂化学监督技术的概念、重要性以及应用实践等方面，以期能够为火力发电厂的化学监督工作提供一些参考。
1化学监督技术的概念化学监督技术是指对工业企业化学反应和化学物质释放的整个过程进行监督、评估和控制的技术。
火力发电厂作为一种大型、复杂的工业生产系统，其燃烧过程、烟气净化系统和废水处理等环节中都涉及到化学反应和化学物质的产生和释放，因此火力发电厂的化学监督技术也是十分必要的。
化学监督技术的目的是及时掌握燃烧及废气、废水、固体废物的成分及其变化，发现因化学反应或化学变化而产生的对环境和人体健康的危害，采取及时的控制措施，减少或避免对环境和人体造成的危害。
2火力发电厂化学监督技术的重要性火力发电厂作为一个大型的工业生产系统，其化学反应和化学物质的产生和释放数量较大，容易造成环境污染和人体健康威胁。
因此，加强火力发电厂的化学监督技术是非常必要的。
具体重要性如下：2.1 有助于保证机组的经济稳定运行当前，新建的火力发电厂机组负荷越来越大，参数越来越高，为保证机组的安全经济平稳运行，化学监督的作用日益显得极为重要。
良好的化学监督工作可以及时发现在设备运行时所存在的问题和干扰因素，全面优化运行工况，为机组运行提供重要的化学参考指标，避免结垢、积盐和腐蚀的发生或加剧。
DLT 561-95 火力发电厂水汽化学监督导则火力发电厂水汽化学监督导则DL/T 561-95Guide for Chemical Supervision of Water and Steam inThermal Power Plants中华人民共和国电力工业部1995-03-06批准1995-08-01实施1 总则1.1 火力发电厂的水汽化学监督是保证发电设备安全、经济、稳定运行的重要环节之一。
为适应高参数、大容量火电机组迅速发展的需要，特制订本导则。
1.2 为了防止水汽质量劣化引起设备发生事故，必须贯彻“预防为主、质量第一”的方针，认真做好水汽化学监督全过程的质量管理。
新建火电厂从水源选择，水处理系统设计，设备和材料的选型，安装和调试，直至设备运行、检修和停用的各个阶段都应坚持质量标准，以保证各项水汽质量100%符合本导则规定的标准值，保证热力设备不因腐蚀、结垢、积盐而发生事故。
1.3 各电管(电力)局总工程师领导本局化学监督全过程的质量管理工作。
局总工程师和化学专业工程师应经常了解和掌握全局化学监督情况，协调和落实与化学监督有关的各项工作，总结经验，不断提高化学监督水平。
1.4 火力发电厂基建阶段的化学监督工作应由电力建设公司(局)负责组织及实施。
各项监督工作必须纳入工程进度，其执行情况应作为考核工程质量的依据之一。
1.5 火力发电厂总工程师应组织和领导汽轮机、锅炉、电气、热控、化学专业人员和运行值长共同研究热力设备的腐蚀、结垢等问题，分析原因、明确分工、落实措施，不断提高设备健康水平，防止发生事故。
1.6 要做好火力发电厂水汽化学监督工作，就必须充分发挥化学专责人员的监督职能。
化学专责人员应及时、准确地检测全厂水汽质量和热力设备的腐蚀、结垢、积盐程度。
发现异常时，应向电厂领导书面报告情况、分析原因和提出建议，以防患于未然。
化学专责人员应在总工程师的领导下，督促、检查有关部门按期实现防腐、防垢措施，使水汽质量恢复正常。
水、汽质量监督标准
2. 机组冷态冲洗时各阶段水质标准：
3. 机组热态冲洗时，给水、炉水质量应符合以下标准，并力争在升压开始8小时之内达到正常运行控制标准：
4. 锅炉启动后，汽轮机并汽、冲转前的蒸汽质量应符合下表规定，并在机组并网后8小时之内达到正常运行控制标准：
5 机组启动时，凝结水回收标准：
水处理水质监督标准
化学监督标准油质监督指标及标准
1、#32运行汽轮机油质量标准：
2、运行磷酸酯抗燃油质量标准：
3 运行变压器油质量标准：
4 运行中氢冷发电机密封油质量标准：
化学监督标准
一、工业废水、生活污水监督指标及标准
说明：1、pH、CODcr、SS一旬检测一次；BOD5、NH3-N、石油类每月一次。
2、取样由霍州项目部进行,一旬一次的每月1、11、21日取样；每月1次的每月1日取样；每周一次的每个周一取样，遇到周末,顺延一天。
取完样后送到怀安热电有限公司电环保化验室，化验由怀安热电有限公司环保化
验员进行。
3、所用仪器每年3~5月检定一次。
二、厂界噪声监督标准
说明：1、噪声测定为每半年一次，分别在5月、10月进行。
2、所用仪器每年3~5月检定一次。
机组检修化学监督检查方案前言化学监督检查是指在电厂机组检修期间对化学水质和处理剂进行监督和检查。
目的是确保水质符合运行要求并保证化学处理剂的正确使用。
化学监督检查具有以下特点：1.主要目的是保证水循环系统的安全运行；2.包含对化学水质进行分析和评估；3.通过检查水处理过程来确定是否有适当的化学剂；4.需要在机组运行之前进行检查。
检查内容•化学水质检查化学水质检查主要是对循环水、补给水、净水和泥水进行化学分析和评估，以确保水质符合运行要求。
具体检查内容包括：–PH值和电导率检测；–溶氧量检测；–总硬度和碱度检测；–氨氮、硝酸盐、氯离子和硫酸盐检测；–进出水温度、流量及压力差测量。
•化学处理剂检查化学处理剂检查主要是分析机组内部和外部使用的化学剂，在检查过程中需要注意剂量是否正确、是否过期等情况。
具体检查内容包括：–统计机组供水量和化学处理剂消耗量；–检查制水、泥床、补给水、循环水和污泥等处理剂的加入量；–检查药剂桶的密封性和标识是否正确；–检查化学剂的质量和使用日期是否合规。
•检查记录检查记录是化学监督检查的重要内容，对检查结果进行总结和归档，以便于日后参考。
具体检查要求包括：–机组检验记录；–检查报告撰写和归档；–化学处理剂消耗统计表；–化学剂质量检查表。
检查方法检查方法包括实地监测和实验室分析两种方法。
•实地监测实地监测主要是对机组内和外水质进行实地分析，监测各项指标。
具体操作要求如下：–能够使用多种电位计、流量计、压力差计等仪器；–在检测过程中需要确保数据的准确性和可靠性，并保证参数值在标准之内；–进行监测时需要对仪器设备进行定期检修和校准，每隔一定时间进行清洁和维护。
•实验室分析实验室分析主要是对水样进行采集和分析。
采集过程需要遵循严格的采集标准，确保样品的清洁和准确性。
分析过程需要保证实验室设备的准确性和可靠性，确保测试结果准确可靠。
结论化学监督检查对于保障机组安全运行是非常重要的，而且对于日常维护也是十分必要的。
电厂化学监督的内容和必要性化学监督的目的是防止锅炉、汽轮机等热力设备因结垢、腐蚀或积盐引起损坏或降低效率，是保证发电设备安全经济运行的重要环节之一。
化学监督的主要任务是对水汽质量、设备的结垢、腐蚀、积盐程度、设备投运前表面的清洁程度，以及停运时的防腐情况等进行全面监督。
如何才能使化学监督工作做到预防为主，要做到这一点，一方面要创造条件使锅炉在最佳条件下运行。
例如，保持水汽品质经常符合标准的要求，有超标及时校正；锅炉投运前能进行良好的化学清洗，使锅炉金属表面能形成良好的保护膜；锅炉停运时，能采取防腐措施，防止锅炉发生停运腐蚀。
另一方面，要及时掌握锅炉的结垢腐蚀情况，在结垢、腐蚀尚未发展到危及锅炉安全生产前，便采取措施，消除或减少其影响，从而提高设备的安全经济性，延长其使用寿命。
要搞好化学监督工作，必须在厂长、总工的领导下，协调统筹安排汽机、锅炉、电气、化学、燃料、热工等部门的关系。
另外，好要做好基建安装阶段、运行阶段、检修和停备用期间的全过程管理才能真正搞好化学监督工作。
电力油务监督和管理工作主要为：新油的验收和保管；运行油的质量监督和维护；不合格运行油的更换、收集和处理；设备和系统检修时的的监督和验收；开展气相色谱法检测充油电气设备内的潜伏性故障；围绕电力油品开展的其它实验方法、新材料、新技术的研究开发和油质维护的有效措施。
对于汽轮机，特别是300MW级以上润滑和调节系统分开的机组，对润滑油提出了许多新的要求，尤其是调节系统的磷酸酯抗燃油，颗粒污染度的控制是这类机组的特殊共性要求，否则可能引起大轴、叶片的划痕、拉伤以及伺服阀的的卡瑟而引发事故。
电厂燃料化学监督包括入场原煤、入炉煤、飞灰等分析化验工作，前者属商品性质，按质计价或拒守不合格的来煤，后者为经济分析提供数据，同时指导锅炉燃烧工况的调整。
进行有效的燃料监督同样是保证机组安全运行的重要环节之一，炉管的积灰结渣而引起效率的下降、尾部受热面的磨损、腐蚀等都与燃料的化学特性有关。
火力发电厂化学技术监督实施细则二○一一年六月I目次前言 (Ⅲ)1总则 (1)2化学技术监督范围 (1)3化学技术监督专责人职责 (1)4化学技术监督内容 (2)5化学技术监督管理 (58)附录1各种设备，管道的防腐方法和技术要求 (62)附录2机组启动阶段水汽控制标准 (64)附录3机组正常运行时水汽质量控制标准 (65)附录4机组运行时水汽品质异常时的处理 (71)附录5新变压器油质量标准 (73)附录6运行中变压器油质量标准和检验项目及周期 (74)附录7运行中变压器油超极限原因及对策 (75)附录8水汽质量化学技术监督相关的技术要求 (76)附录9燃料化学技术监督相关的技术资料 (78)附录10电力用油化学技术监督相关的技术要求 (83)附录11电力用油颗粒度标准 (85)附录12抗燃油及矿物油对密封衬垫材料的相容性 (87)附录13气体质量化学技术监督相关的技术要求 (88)附录14气体露点与水汽含量换算 (92)附录15电厂在线化学仪表的配备和水质分析仪器的故障判定 (93)附录16化学试验室的主要仪器设备 (96)附录17机组检修化学检查报告的基本内容 (100)附录18化学技术监督主要标准 (103)附录19化学技术监督评价评分标准 (108)附录20化学技术监督总结内容和格式 (117)前言本细则是按照中国华电生函[2010]105号《关于组织编写集团公司技术监督实施细则的通知》要求，依据DL/T1051—2007《电力技术监督导则》、DL/T889—2004《电力基本建设热力设备化学监督导则》，DL/T5078—2006《火力发电厂化学设计技术规程》、GB/T12145—2008《火力发电机组及蒸汽动力设备水汽质量》等国家、行业有关标准，结合中国华电集团公司实际情况编制。
本细则由中国华电集团公司安全生产部提出。
本细则由中国华电集团公司安全生产部归口并解释。
本细则起草单位：华电电力科学研究院。
dl_561-2013火电厂水汽化学监督导则摘要：一、导则背景与意义1.火电厂水汽化学监督的重要性2.我国火电厂水汽化学监督现状3.dl_561-2013火电厂水汽化学监督导则的制定背景二、导则主要内容1.适用范围2.规范性引用文件3.术语和定义4.水汽化学监督指标体系5.水汽化学监督方法与要求6.监督结果的处理与评价三、导则的实施与影响1.对火电厂的指导作用2.对环境保护的促进作用3.对行业技术进步的推动作用四、导则的完善与发展1.持续改进与更新的必要性2.与其他相关法规、标准的协同作用3.未来导则完善的方向正文：dl_561-2013火电厂水汽化学监督导则是我国火电厂水汽化学监督领域的重要指导文件。
该导则的制定旨在规范火电厂水汽化学监督工作，提高火电厂运行安全与环保水平，促进火电厂技术进步。
火电厂水汽化学监督对于保障火电厂的安全运行及环境保护具有重要意义。
我国火电厂水汽化学监督工作已取得一定成果，但仍存在一些问题，如监督指标体系不完善、监督方法不统一等。
为此，dl_561-2013火电厂水汽化学监督导则应运而生。
该导则主要包括以下内容：一是适用范围，明确了导则适用于火力发电厂水汽化学监督工作；二是规范性引用文件，列出了与本导则有关的国家标准、行业标准等；三是术语和定义，对水汽化学监督相关术语进行了解释；四是水汽化学监督指标体系，明确了各项监督指标的分类、分级及相应要求；五是水汽化学监督方法与要求，详细介绍了各类监督方法的操作步骤、技术要求等；六是监督结果的处理与评价，规定了监督结果的记录、分析、评价及报告等要求。
dl_561-2013火电厂水汽化学监督导则的实施对火电厂的运行安全与环保水平的提升具有重要作用。
该导则不仅为火电厂提供了科学、规范的监督依据，还促使火电厂更加重视水汽化学监督工作，提高环保设施运行水平。
同时，导则为行业技术进步创造了有利条件，有助于火电厂降低能耗、减少污染物排放，推动整个行业的绿色发展。
